Измерение контактного сопротивления разных способов соединения проводов, сравнение оригинального клеммника Wago и китайской копии

Недавно в комментариях я обещал запилить пост про контактное сопротивление оригинальных клеммников Wago, их китайских копий и прочих способов соединения проводов. Приветствую всех подписавшихся, измерения я провёл и делюсь результатом с вами.

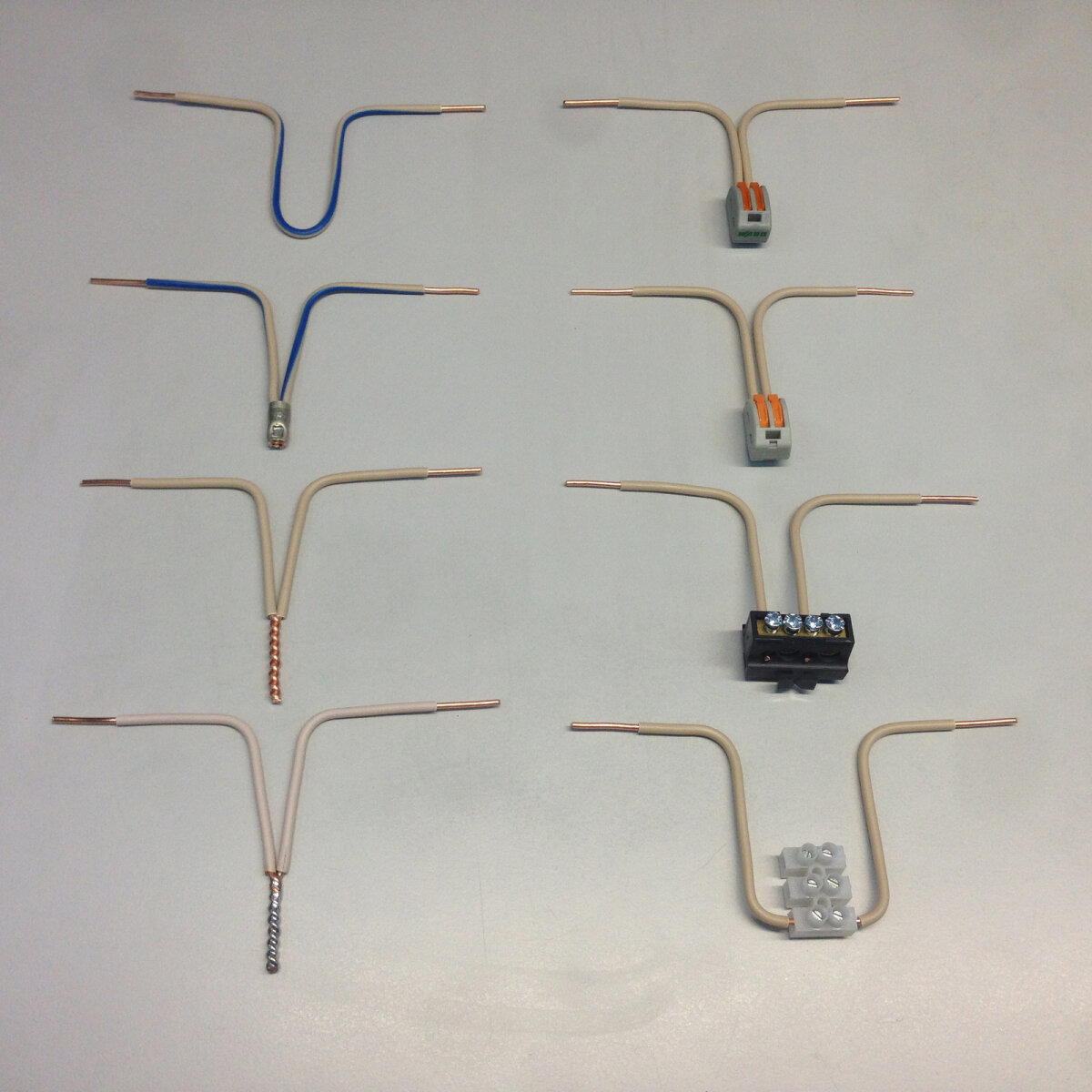

Соединения я выбрал следующие: гильза ГМЛ, простая скрутка, пропаянная скрутка, оригинальный клеммник Wago 222-412, его китайская копия, латунная винтовая шинка из щита и винтовой полиэтиленовый клеммник.

Я использовал микроомметр Metrel MI 3242 и комплект испытательных проводов, измерение двунаправленное однократное по 4-х проводному методу Кельвина, ток 2А. Для опытов использовал десятисантиметровые куски проводов от гостовского кабеля 3х2,5, оставшиеся от недавнего монтажа.

Сначала я измерил сопротивление цельного куска провода длиной 20 см, на это значение можно будет ориентироваться при дальнейших измерениях.

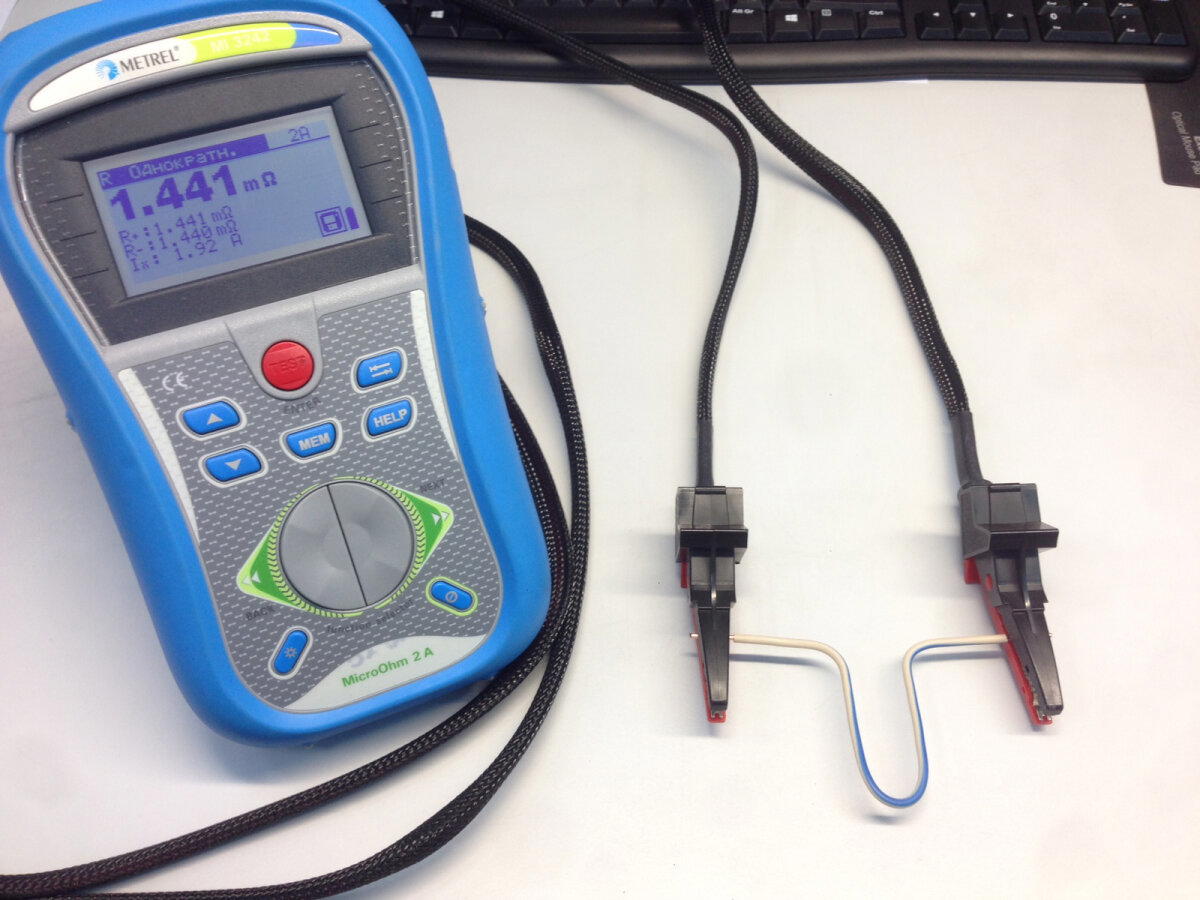

Получилось 1,441 мОм.

Первое соединения - обычная скрутка.

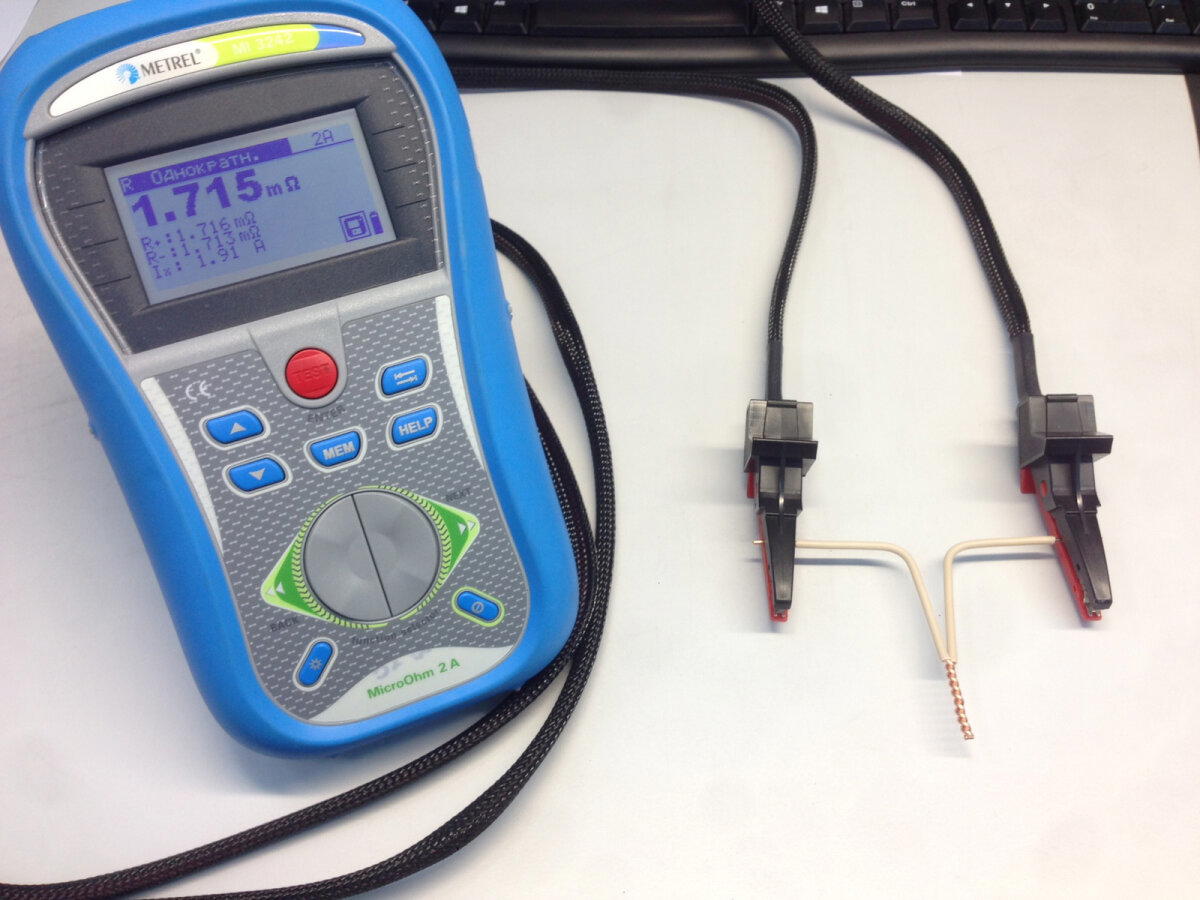

Значение сопротивления составило - 1,715 мОм.

Теперь такая же скрутка, только пропаянная припоем ПОС-61.

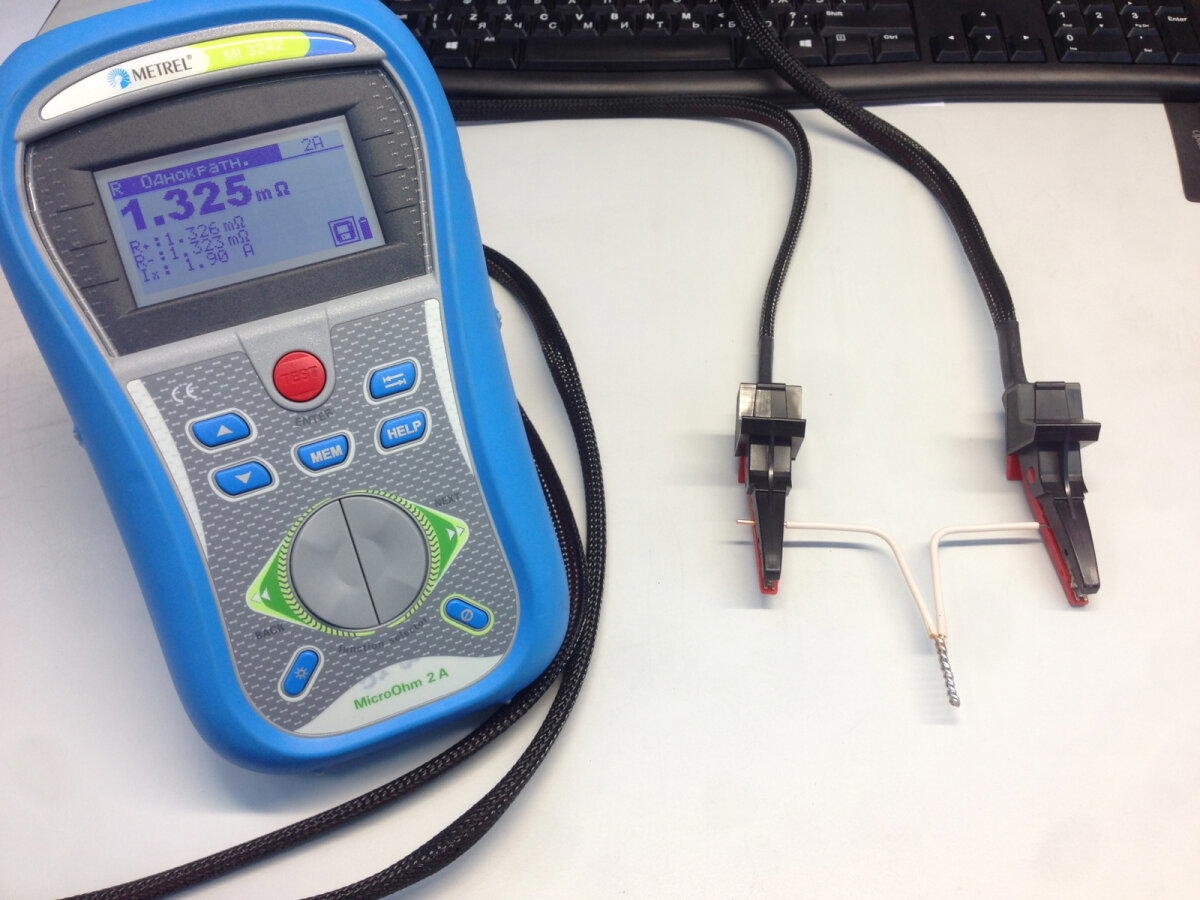

По сравнению с обычной скруткой значение сопротивления упало, результат - 1,325 мОм.

Следующее соединение - гильза ГМЛ, обжим точкой с двух разных сторон.

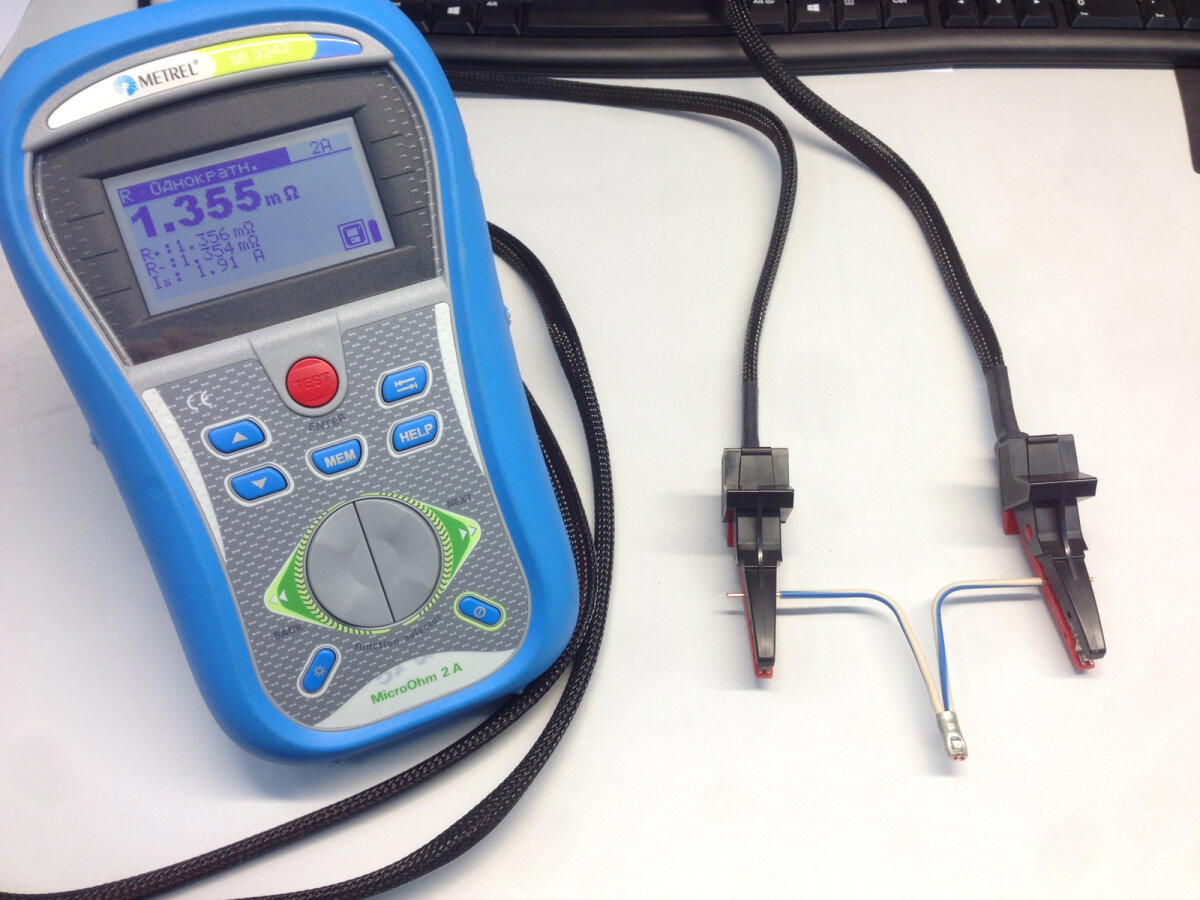

Результат - 1,355 мОм.

Дальше проверяем клеммники, сначала полиэтиленовый винтовой.

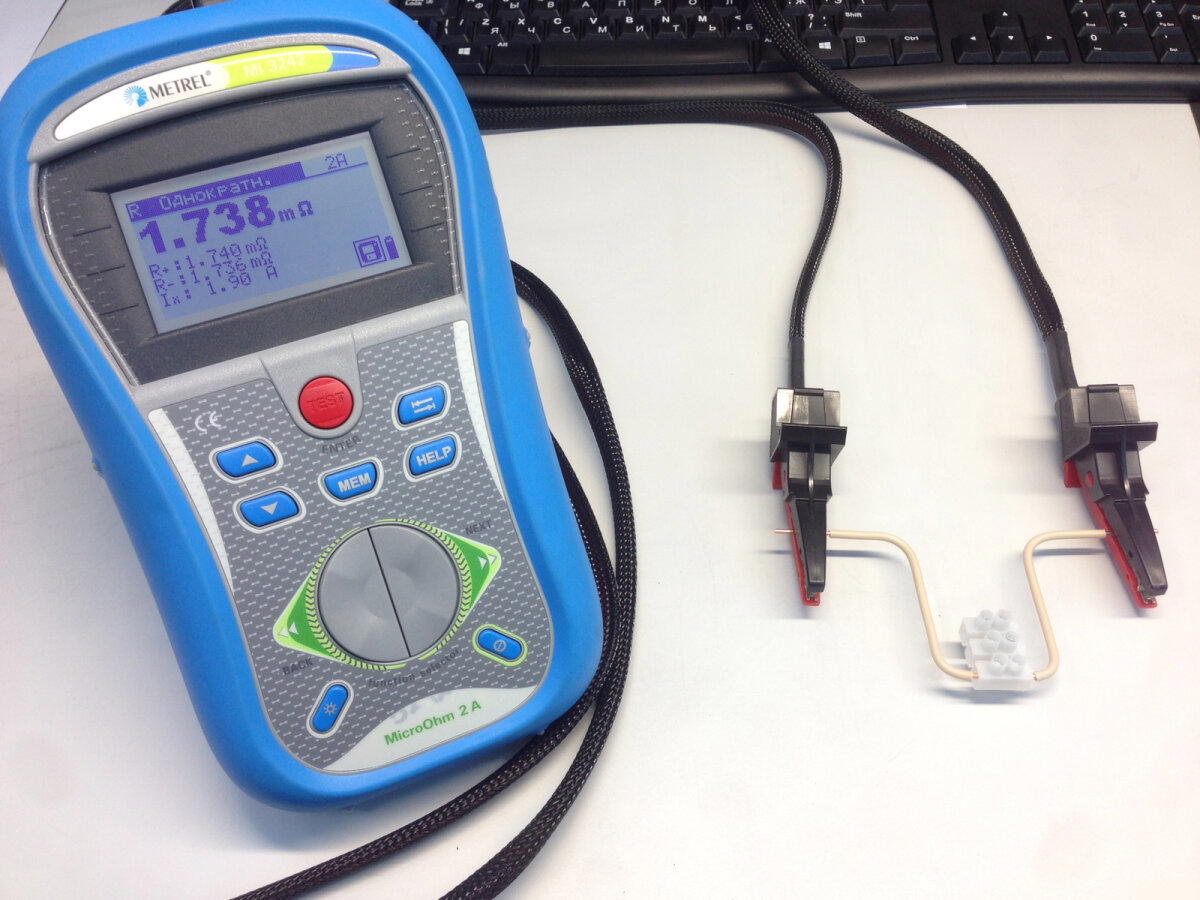

Получилось 1,738 мОм.

Снова соединение с винтовым прижимом провода, на этот раз маленькая шинка из шнайдеровского щитка.

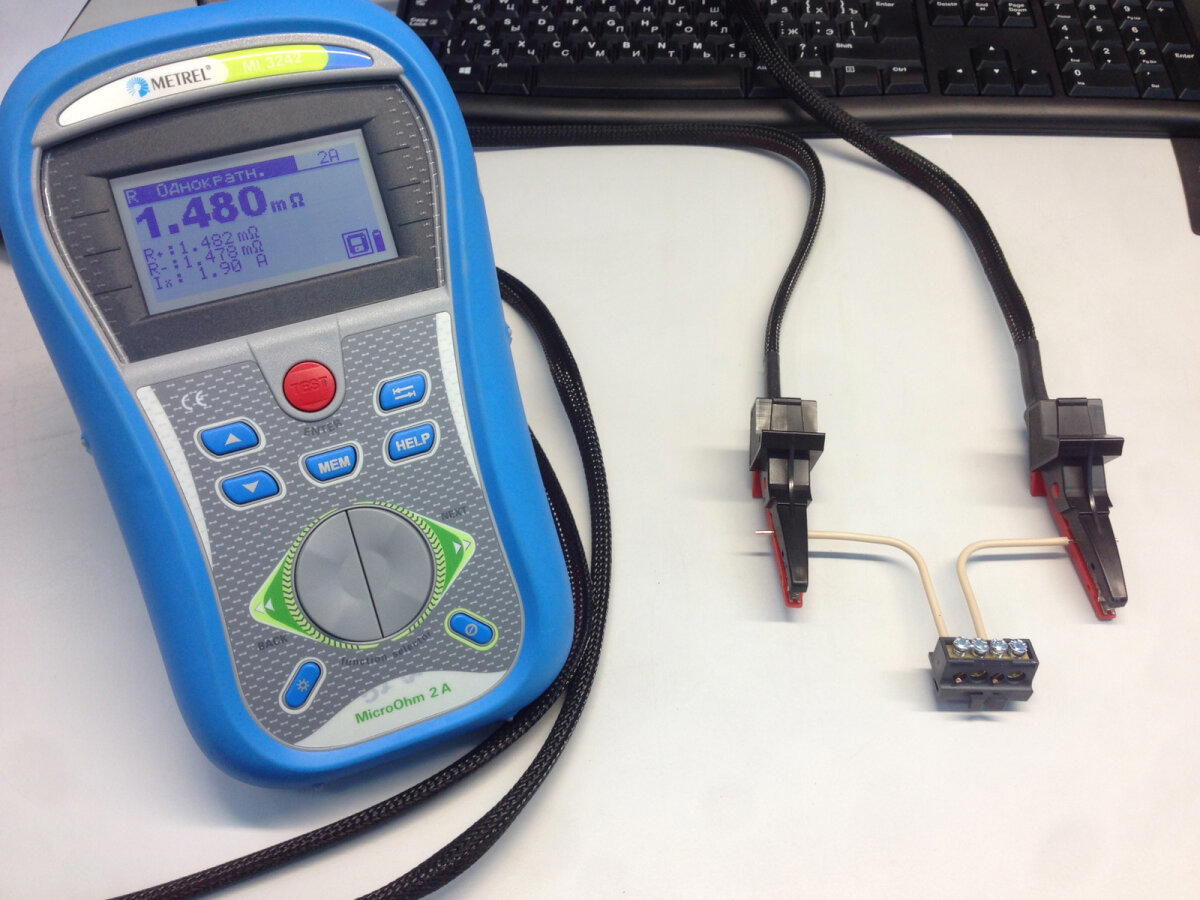

Сопротивление предсказуемо меньше, чем у предыдущего клеммника - 1,480 мОм.

Теперь проверим оригинальный клеммник Wago 222-412.

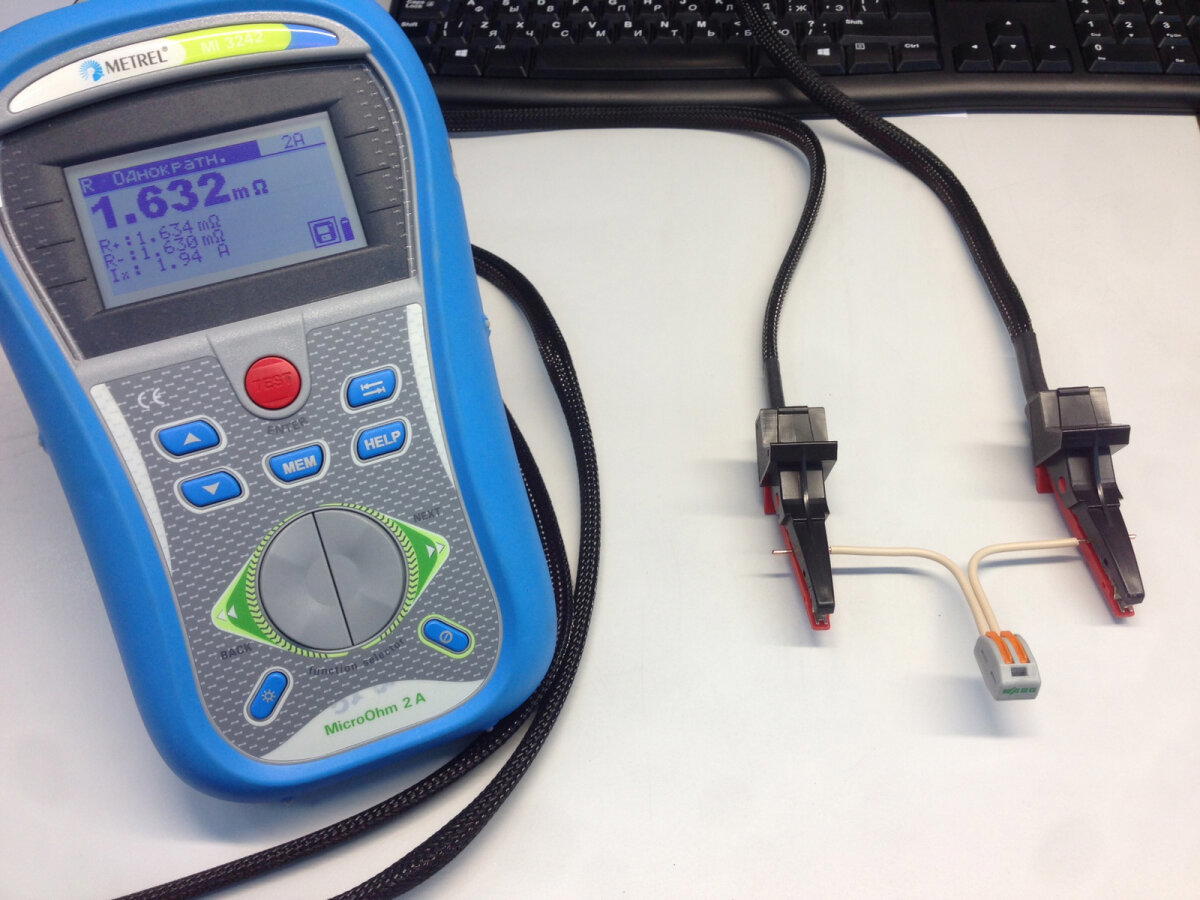

Сопротивление такого соединения - 1,632 мОм, неплохой результат.

Ну и последним измерим контактное сопротивление китайской копии ваговского клеммника 222 серии, этот клеммник я купил в маленьком магазинчике около дома.

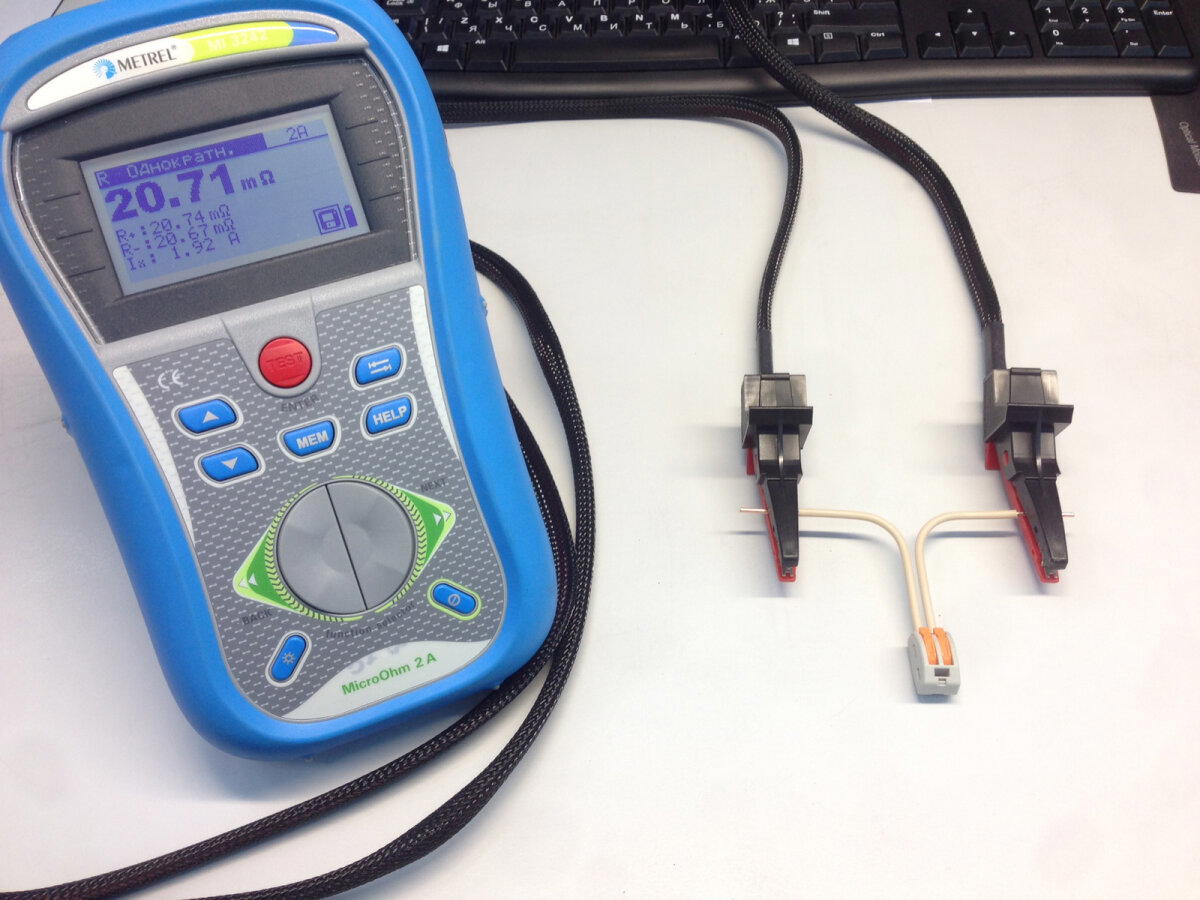

Значение сопротивления - 20,71 мОм. Ого, сопротивление на порядок выше, чем у оригинального клеммника. Попробуем пошевелить клеммник, наверное он долго лежал в магазине и контакты внутри окислились. Меряем ещё раз.

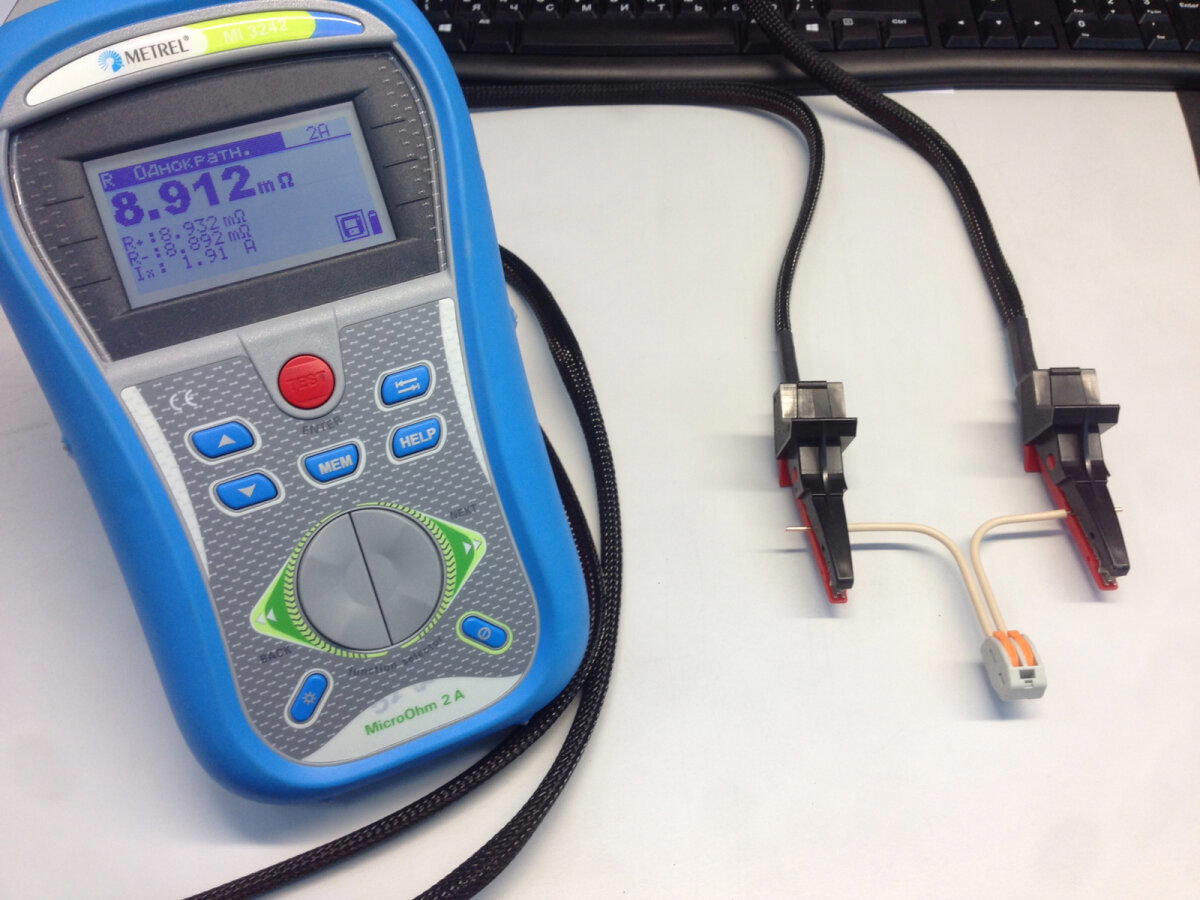

8,912 мОм. Ну, уже лучше, но всё равно в разы выше сопротивления остальных соединений. Шевелим клеммник активнее, крутим его из стороны в сторону и вокруг своей оси.

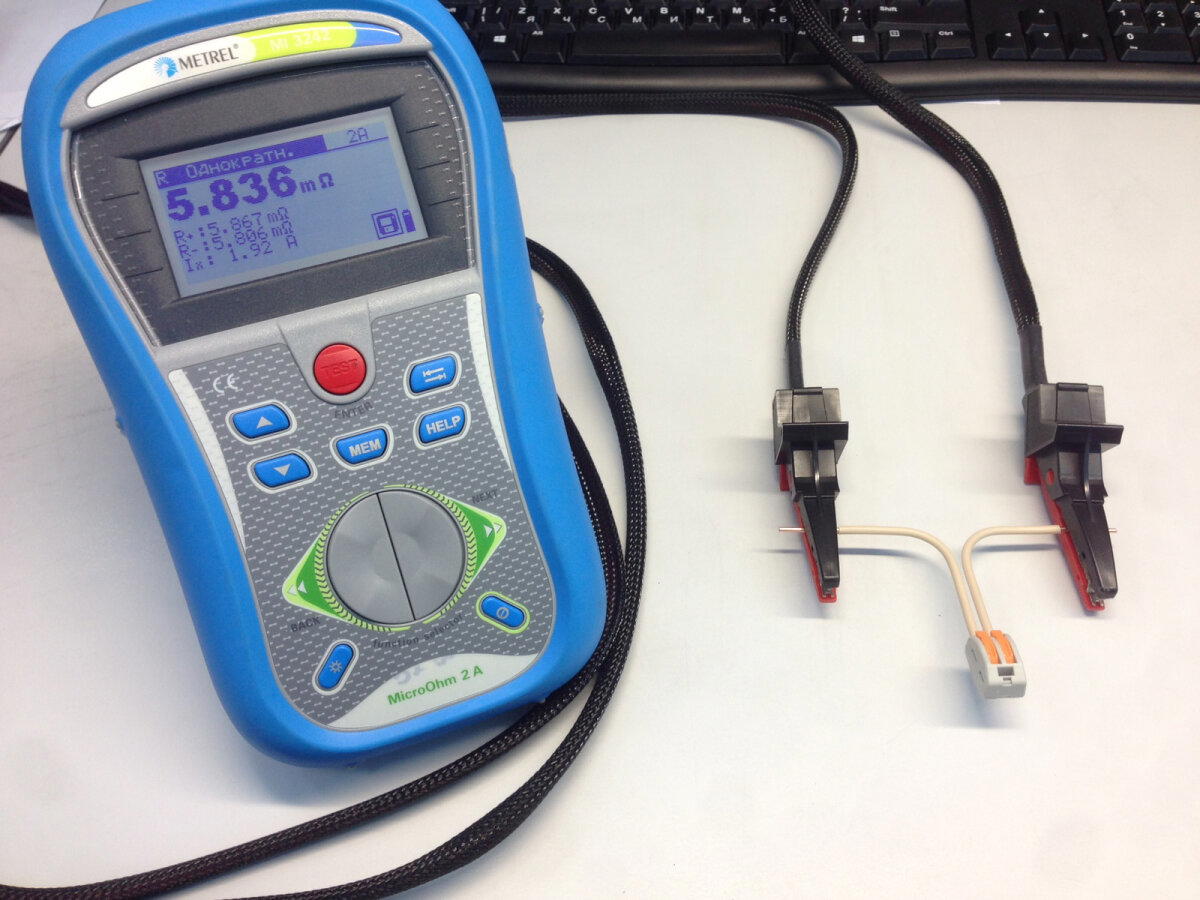

5,836 мОм. Хм, похоже шевеление помогает, неистово вертим клеммник во все стороны.

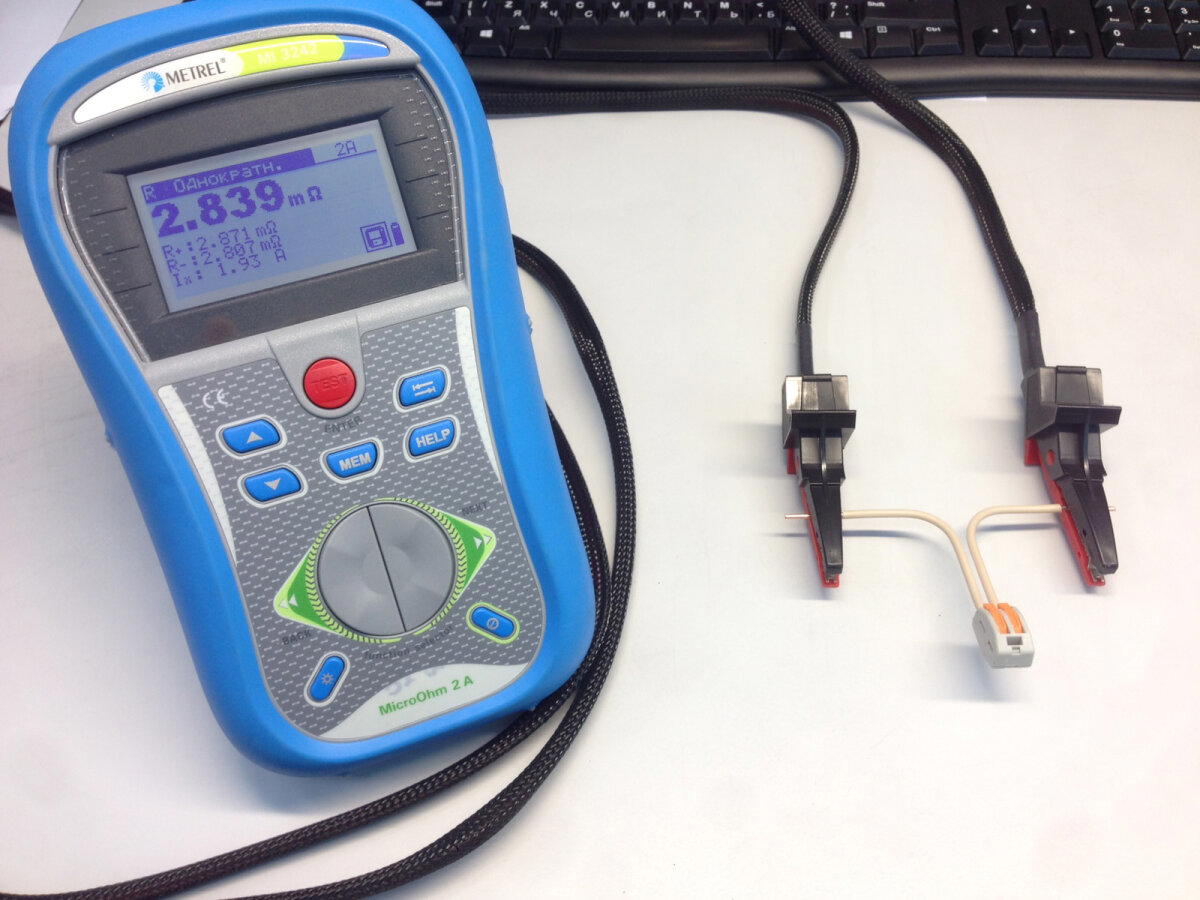

2,839 мОм. Ну же, почти получилось. А что если снять его и снова надеть обратно?

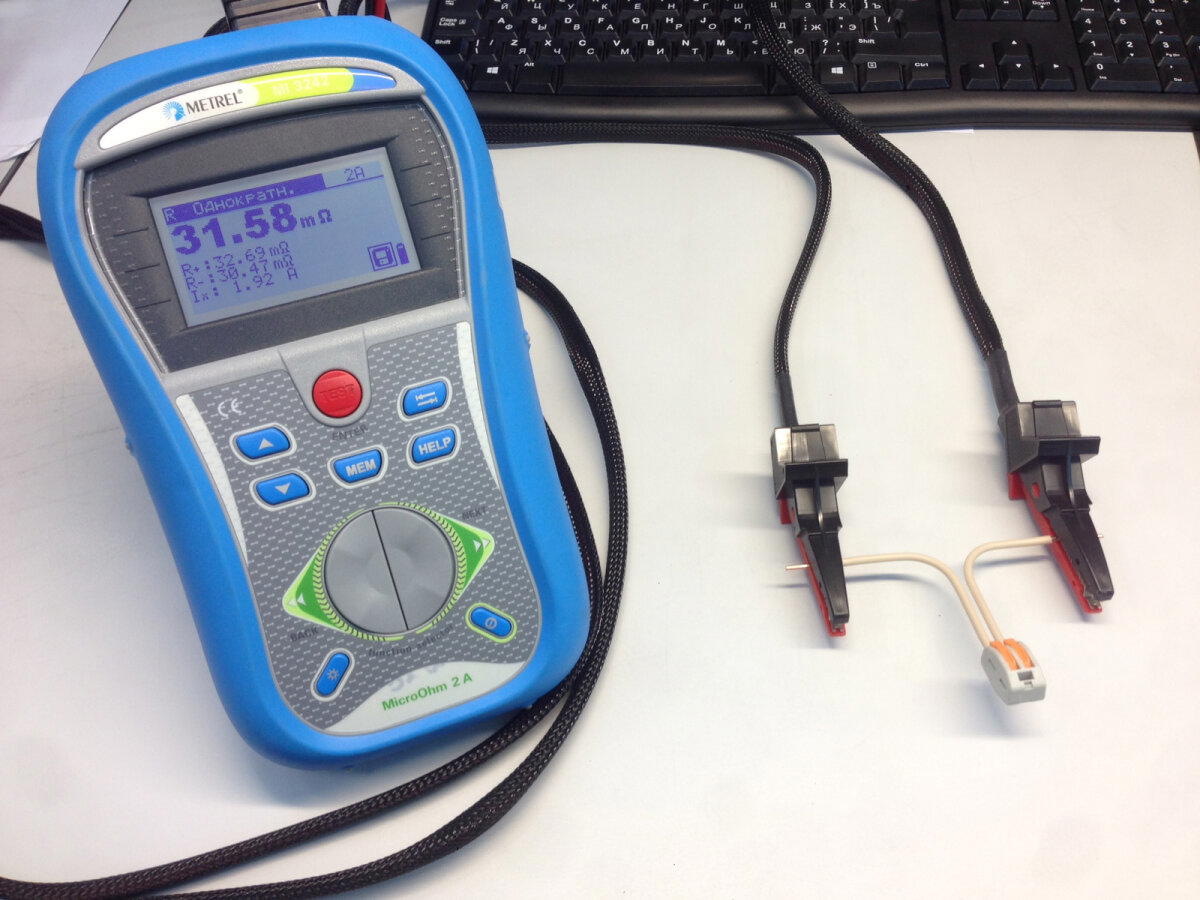

31,58 мОм. Нет, похоже он всё-таки безнадёжен)

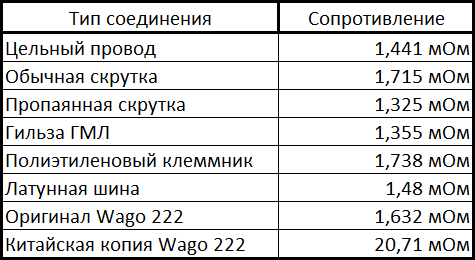

Вот сводная таблица значений сопротивления всех соединений

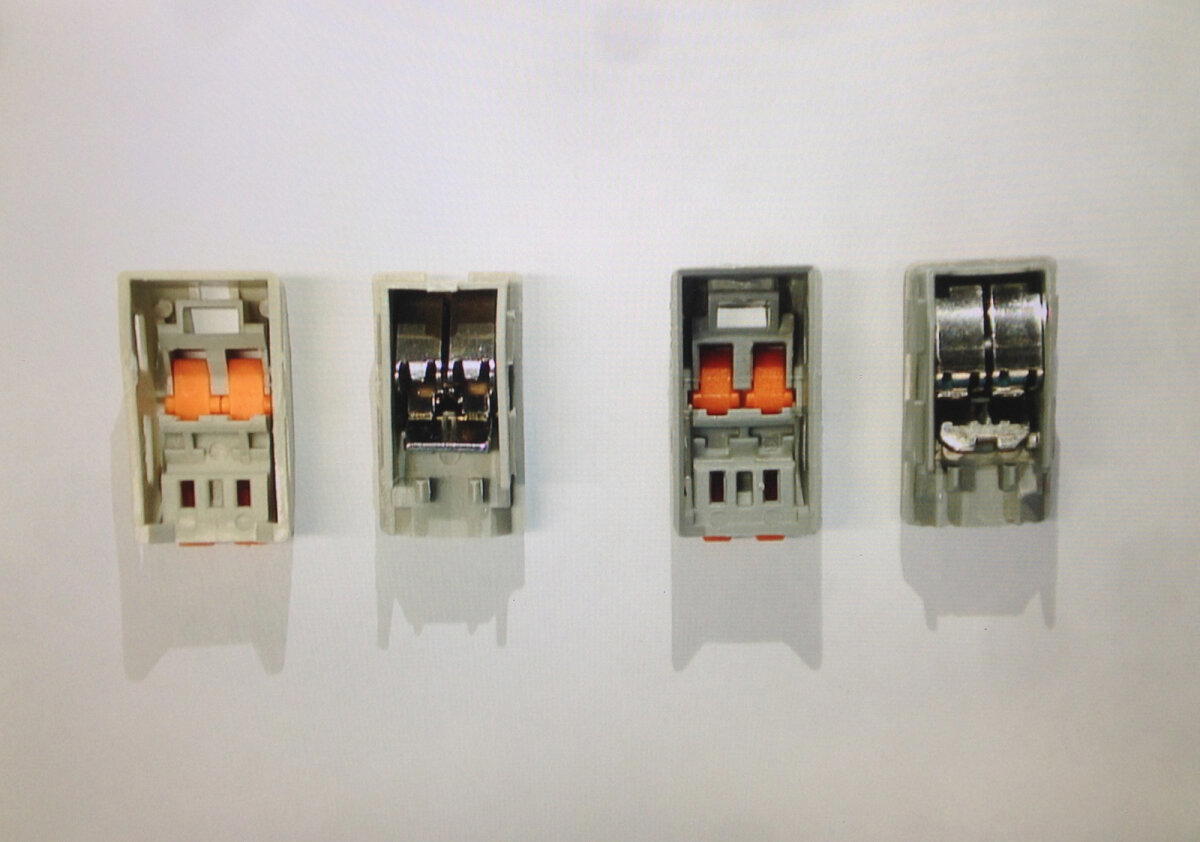

Попробуем разобрать оба клеммника и посмотрим, что там внутри. Слева китайский клеммник, справа орининальный Wago. Кстати, рычажки у оригинального поднимаются с большим усилием, пружина в нём более сильная.

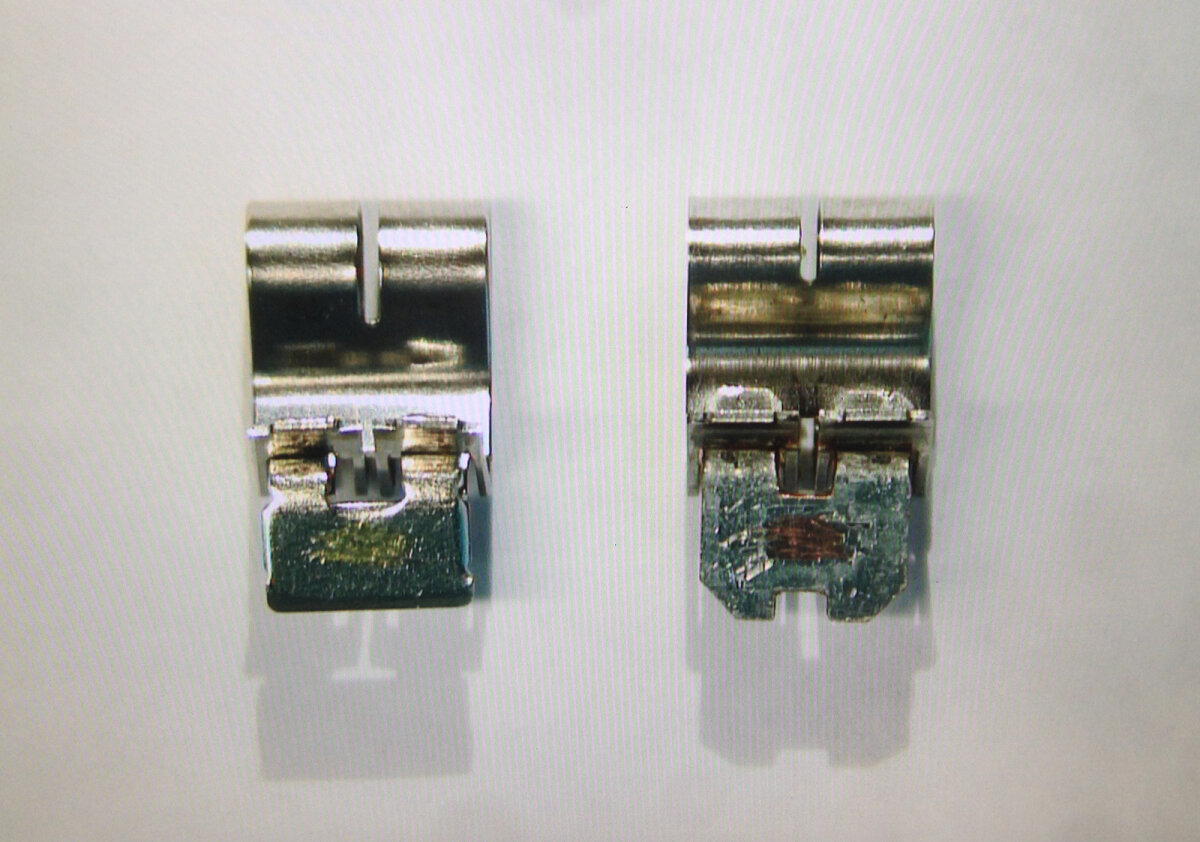

Толщина контактной площадки одинаковая в обеих клеммах - 0,86 мм, но сами площадки отличаются. Слева китайская копия, справа оригинал.

У Wago площадка медная и покрыта довольно толстым слоем мягкого белого металла с матовой поверхностью, скорее всего это олово со свинцом. Китайская площадка сделана из какого-то твёрдого жёлтого сплава, похожего на латунь, покрытие твёрдое и блестящее, слой тонкий, но ножом соскребается с трудом, скорее всего это никель или что-то похожее.

Не факт, что все китайские копии ваговских клеммников плохие, но при покупке никогда не знаешь, что получишь в итоге. На мой взгляд, если пользоваться клеммниками такого типа, то лучше всё-таки брать оригинальные Wago и быть уверенным в качестве.

P.S. Контактное сопротивление это только один из параметров, при выборе способа соединения не нужно забывать про ток, на который рассчитан соединитель, механическую прочность, коррозионную стойкость, устойчивость к вибрации и температурным колебаниям, удобство и скорость монтажа и необходимость обслуживания.
