Оконная фурнитура. Часть 4.

Всем здравствовать!

Сегодня продолжу тему улучшения окон и ещё немного терминологии.
Начнём с терминологии, чтобы дальше было понятнее.

Итак, как вы уже знаете, окна (и двери тоже) состоят из разных элементов конструкции (рама, импост, створка и т.д.). Так вот, каждый элемент делится на части и почти у каждой части есть название. Сегодня расскажу о двух из них.

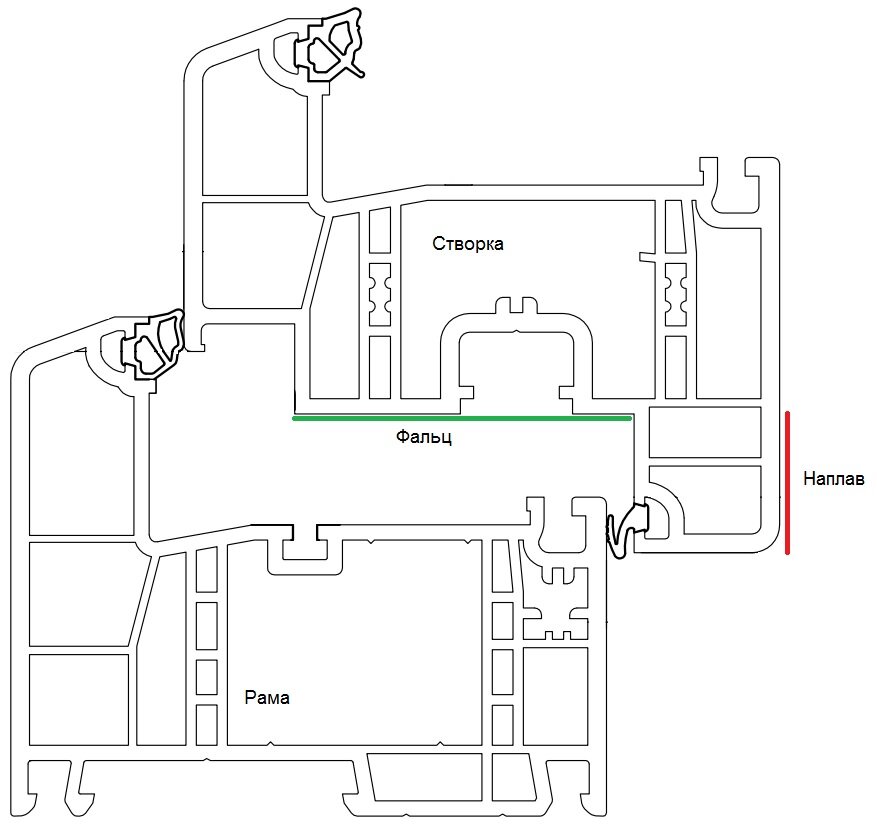

Наплав - та часть створки, которая выступает над фальцем и заходит на раму, обеспечивая прижим.
Фальц - внутренняя часть профиля, в которой располагается фурнитурный паз.
Обычно, высота наплава составляет 20 мм от фальца, но не всегда, тут всё зависит от профиля. Поэтому очень важно, знать высоту наплава, разумеется, если вы собрались устанавливать нажимной гарнитур на балконную дверь. Почему? А вот об этом и пойдёт речь.

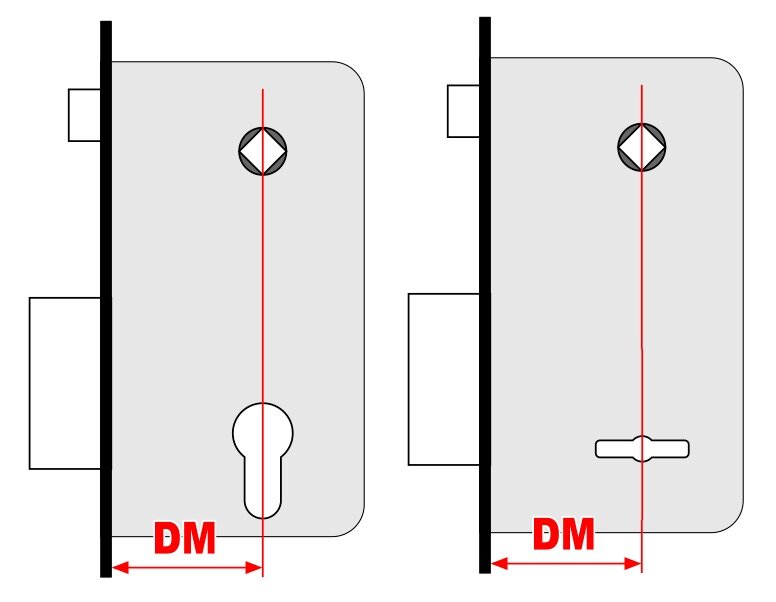

Кто знает, что такое дорнмасс? Не буду томить, это расстояние от центра цилиндрового механизма (личинки) или замочной скважины (если это сувальдный тип замка) до края замка.

Как видите, ось ручки находится на том же удалении, что и центра ключевых отверстий. Поэтому в поворотно-откидных запорах (приводах) ДМ будет считаться от фальца до центра ручки. А как его замерить, если мешает наплав? Вот для этого и нужно знать высоту наплава. Потом просто достаточно замерить расстояние от края створки до центра ручки и вычесть высоту наплава, таким образом вы получите значение ДМ. В ПВХ окнах есть несколько вариантов - 25 мм, 15 мм и самый редкий 9,5 мм.
Это важно учитывать при выборе нажимного гарнитура, потому, что если он рассчитан на ДМ 25 мм, а у вас ДМ 15 мм то после установки, он будет упираться в наплав рамы и дверь попросту не захлопнется.
Если вдруг у вас ДМ 9.5 мм, вынужден вас огорчить, в таком случае ручку поставить невозможно, точнее можно, но это будет либо очень муторно, либо очень некрасиво + испорченная рама поэтому не будем рассматривать этот вариант. Скажу лишь, что тут придётся менять створку, так проще.

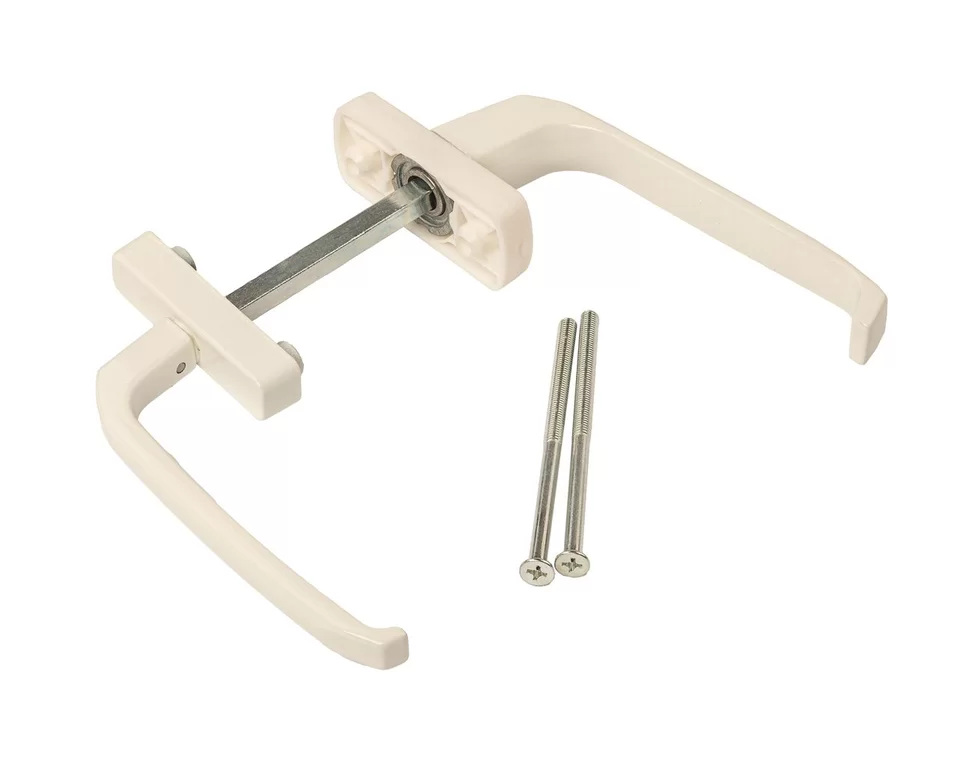

Для ДМ 15 мм, опорная часть наружной ручки уже, чем для внутренней.

Сделано это как раз для того, чтобы наружная ручка не упиралась в раму при закрывании.

А теперь я вынужден признаться в страшном преступлении. Я не сделал замер ДМ и наплава, понадеялся, что они обычные... Никогда так не делайте! Как говорится семь раз отмерь, один отрежь.
Что мне помешало сделать замеры? Не знаю, видимо лень - это же так тяжело взять линейку и измерить... Ой, ладно. В общем у меня теперь ручка упирается в раму. Буду думать как исправить, створку менять не хочется, да и система профиля неизвестная, спасибо застройщику (редиски).

Как-то так. До новых встреч!

P.S. у меня, честно признаться, мозг уже взрывается, вроде и ДМ 15 мм, и ручка подходящая, но упирается, возможно просверлил криво. Приду домой замерю.
