Электромагнитный листогиб

Буэнос диас, ребза.

В небольшой, но уютной мастерской обновка. Ващет, это изделие было зачато примерно 4 года назад. С тех пор множество воды утекло, но куски листогиба продолжали пинаться по мастерской из угла в угол со словами "ну вот щас доделаю %projectname% и точно примусь за гнутика. И так бы оно и продолжалось, если бы один дружбан не усомнился в моей способности в принципе довести данный проект до конца. Так и сказал "да хрен у тебя чо получится. Спорим на бутылку, что ты и в этом году не сделаешь?"

А дело было в январе 2020. И тут давеча заехав и увидав всё те же куски пинаемые по мастерской, напомнил, мол год на исходе, две недели осталось-то, готовь бутылку!

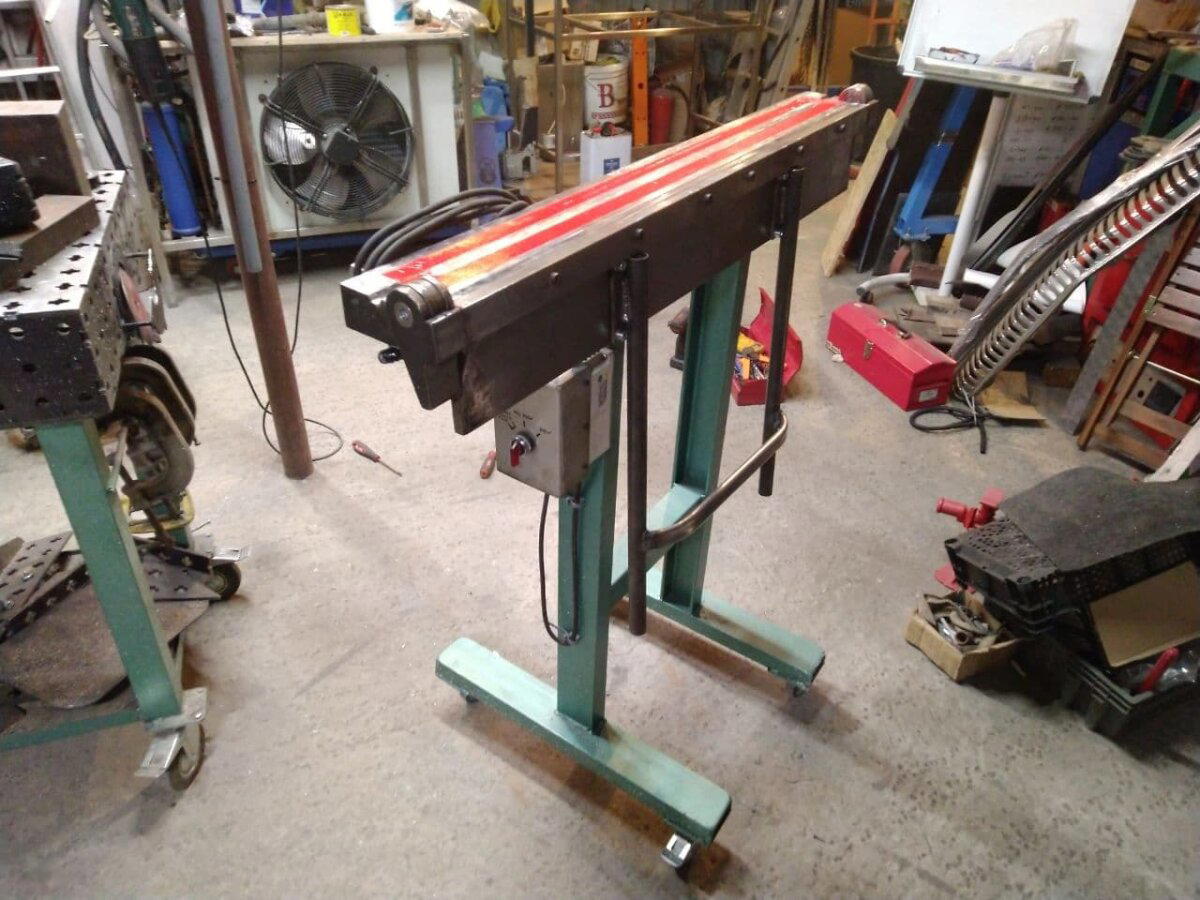

И тут меня прям аж подкинуло! Не, ну поставить оглупителя своим пацанам - всегда нормальная тема, тут не жалко. Но я лучше поставлю по случаю выигрыша и на радостях, чем печально-проебавший пари. Короче, собрал жопу в горсть и давай делать. Вышло вот так:

Что такое листогиб в принципе? Они бывают двух типов: поворотный, как показано и прессового типа (гидравлический), где пуансон идёт в аккурат сверху вниз. У прессового есть свои плюшки, например он гнёт 6мм не напрягаясь. Но есть и минусы. Он здоровенный, дорогущщий и всё такое. Т.е. просто заиметь его в мастерскую - не вариант.

У простых и дешёвых поворотных листогибов устройство в принципе одинаковое. Кладёшь на стол лист, прижимаешь его прижимной планкой и, поднимая мускульной силой или гидравликой поворотную планку - делаешь гиб.

Самое сложное для листогибов обоих типов (из общеупотребимых задач) - гнуть "коробочку". Т.е. когда от дна под 90 градусов отгибается 4 борта. У прессовых многие конфигурацие коробок вообще не сгибаются по геометрическим ограничениям. У поворотных теоретически можно отгибать любые, а по факту - тоже куча ограничений. И, самое пренеприятное, для смены прижимной планки или пуансона у любого из листогибов надо несколько заморочиться.

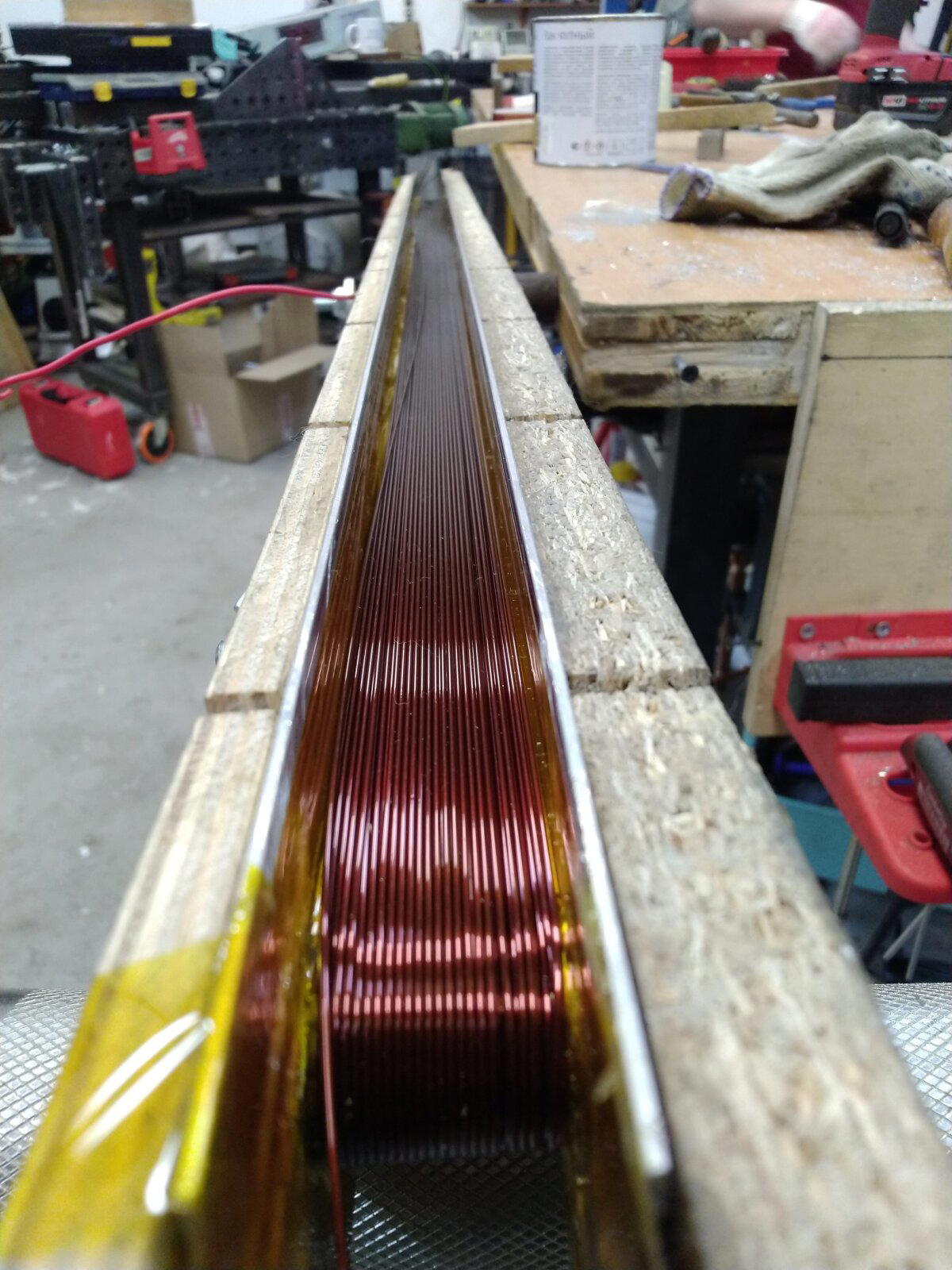

Поэтому, а также по многим другим причинам был сделан электромагнитный листогиб. Его основа - электромагнит из провода ПЭТВ-2-0,5, который мотается на катушку из алюминия.

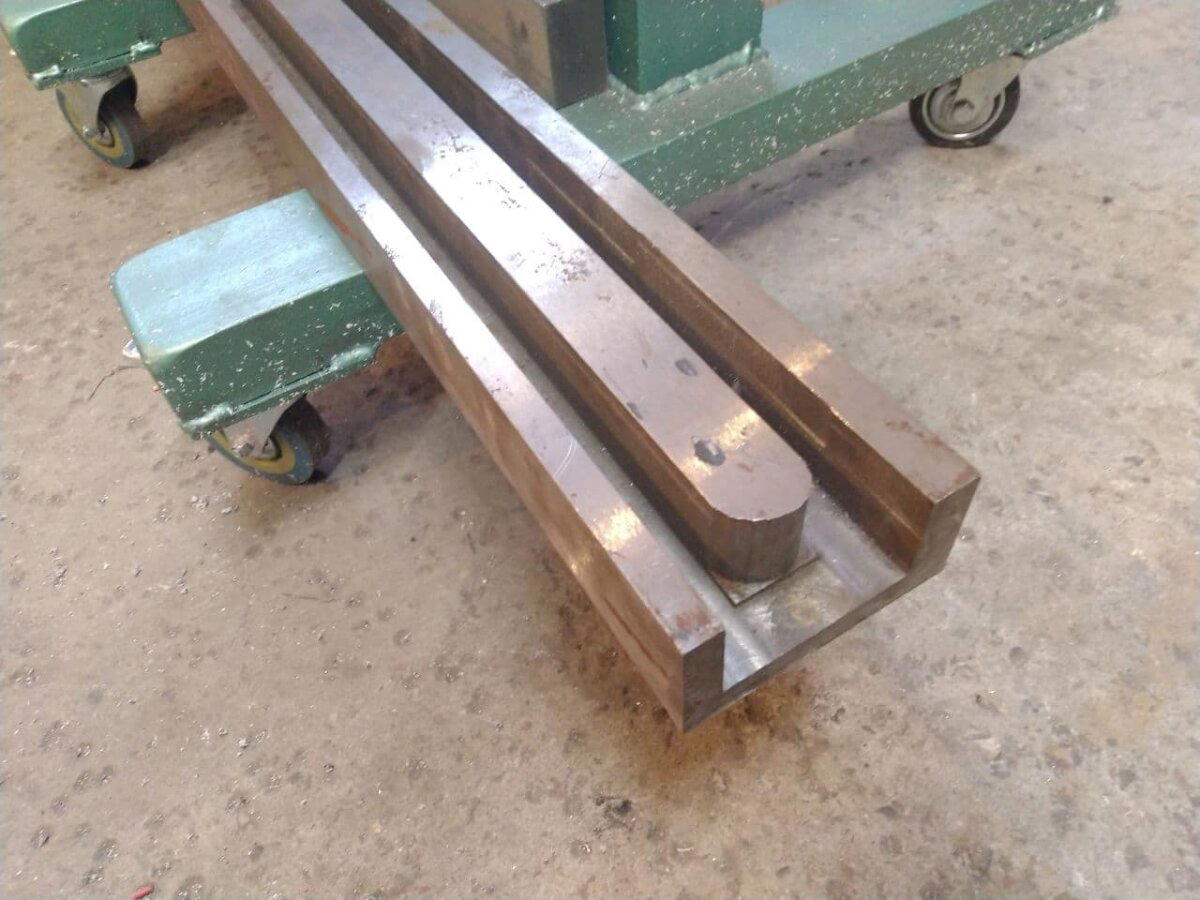

После чего, катушка погружается в стол листогиба, который одновременно является и сердечником.

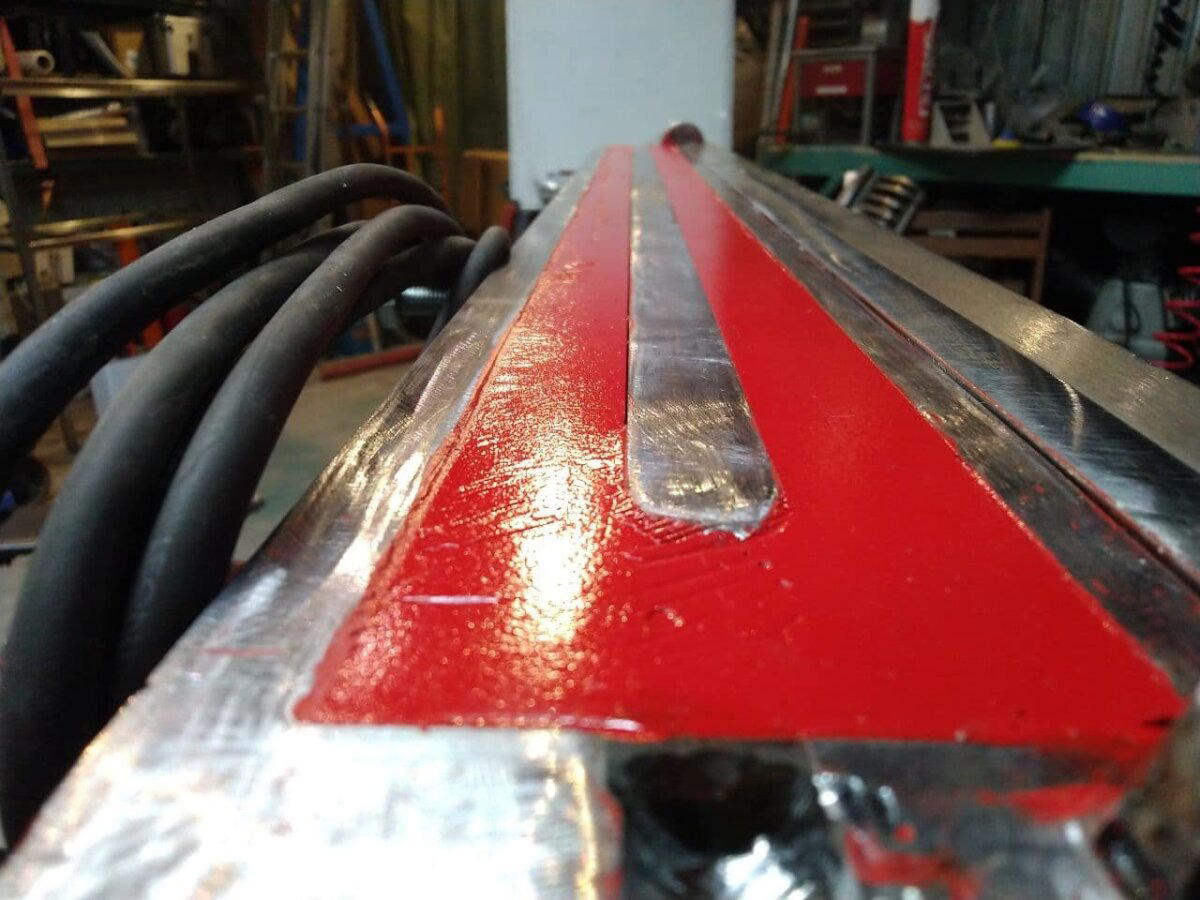

Точнее, сперва привариваются петли, делаются резьбовые крепёжные отверстия, сверлится центр для размещения датчика температуры (или термопредохранителя), а уже потоооооом готовая катуха вкладывается в готовый лоток и заливается эпоксидкой.

Покраска, ясен пончик, проживёт недолго... но хоть сколько-то. :)

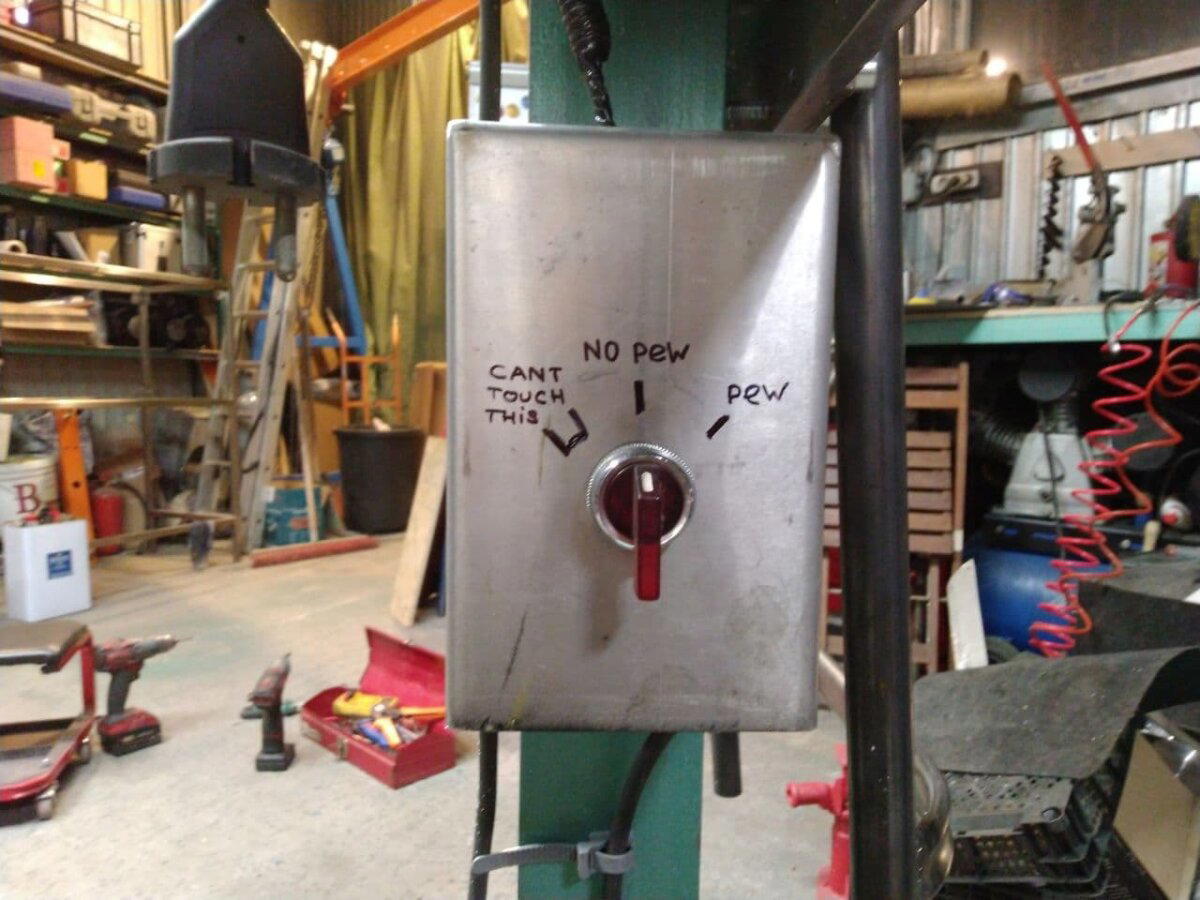

Собсна после этого парень уже может дать первый прогиб и... согнуть самому себе коробочку для электрики. Это алюминий 1,5мм. Вырезал настольными ножницами, согнул, углы проварил аргоном и зашлифовал.

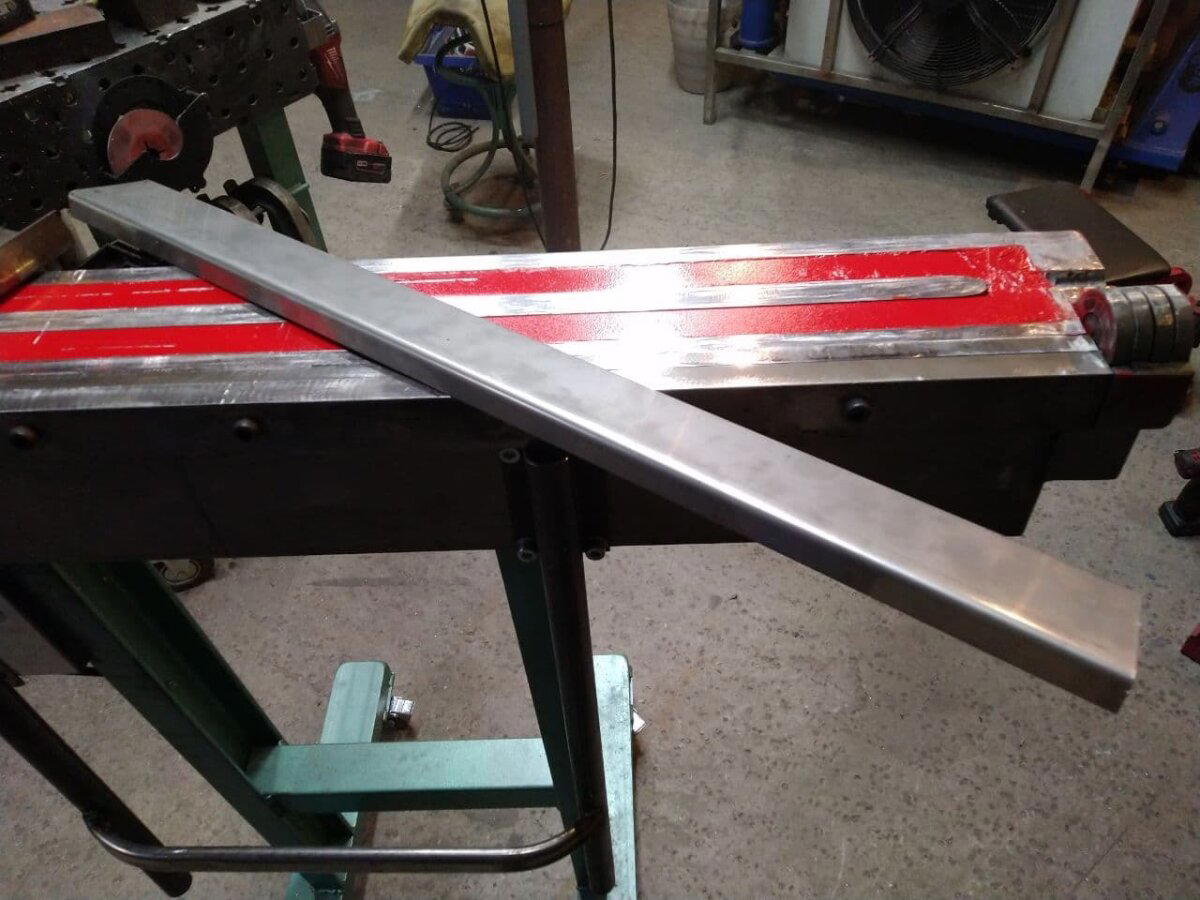

Там, где "кент тач дыз" пока ничего, но, возможно (если опять поспорю с кем-нибудь) там будет размагничивание. Ну и, собсна, результат по нерже 1мм

Гиб весьма превосходный. Радиус порядка 3мм.

Из плюшек именно такой реализации:

1. фиксация прижимной планки происходит в любой точке стола.

2. в качестве прижимной планки можно использовать вообще что угодно: кусок бруска стального, швеллер, рандомные кубики и параллелепипедики - чем больше масса стали - тем лучше. Если вычисления не брешут, прижимная сила порядка пары тонн. Это не сказать, чтобы мало.

3. ну просто прикольно же... хоба и примагнитилось. :)

Как-то так, вощемта.
