Для чего нужен насосно-смесительный узел и почему без него не обойтись при монтаже тёплых полов?

Основная цель насосно-смесительного узла — обеспечение безопасного и эффективного функционирования системы водяного теплого пола путем подачи теплоносителя с подходящей температурой. Горячая вода из общей отопительной системы (первичный контур), имеющая температуру порядка 60–80 °C, не подходит непосредственно для подачи в теплый пол. Такая высокая температура приведет к перегреву покрытия, дискомфорту и быстрому выходу из строя финишного слоя (ламинат, плитка). Задача узла состоит в том, чтобы смешать горячую воду с охлаждённой жидкостью из обратного потока, достигнув требуемой температуры (примерно 35–50 °C).

Основные задачи насосно-смесительного узла:

1.Регулирование температуры теплоносителя:Смесительный узел понижает температуру воды до допустимых значений, необходимых для комфортного использования теплого пола.

2.Защита оборудования от гидравлических ударов:Балансировка давления предотвращает резкое повышение температуры или избыточное давление в трубопроводах, защищая как трубы, так и покрытие пола.

3.Увязывание первичного и вторичного контуров:Позволяет интегрировать систему теплого пола в общую схему отопления без риска повредить основное оборудование (котел, бойлер и т.п.).

4.Обеспечение гибкости и управляемости:Узел позволяет индивидуально регулировать температуру в каждой зоне пола и даже отключать отдельные участки, если это необходимо.

5.Предотвращение локальных перегревов:Равномерное распределение нагретой воды устраняет вероятность образования участков чрезмерного нагрева, которые могут негативно воздействовать на поверхность пола.

Принцип работы насосно-смесительного узла:

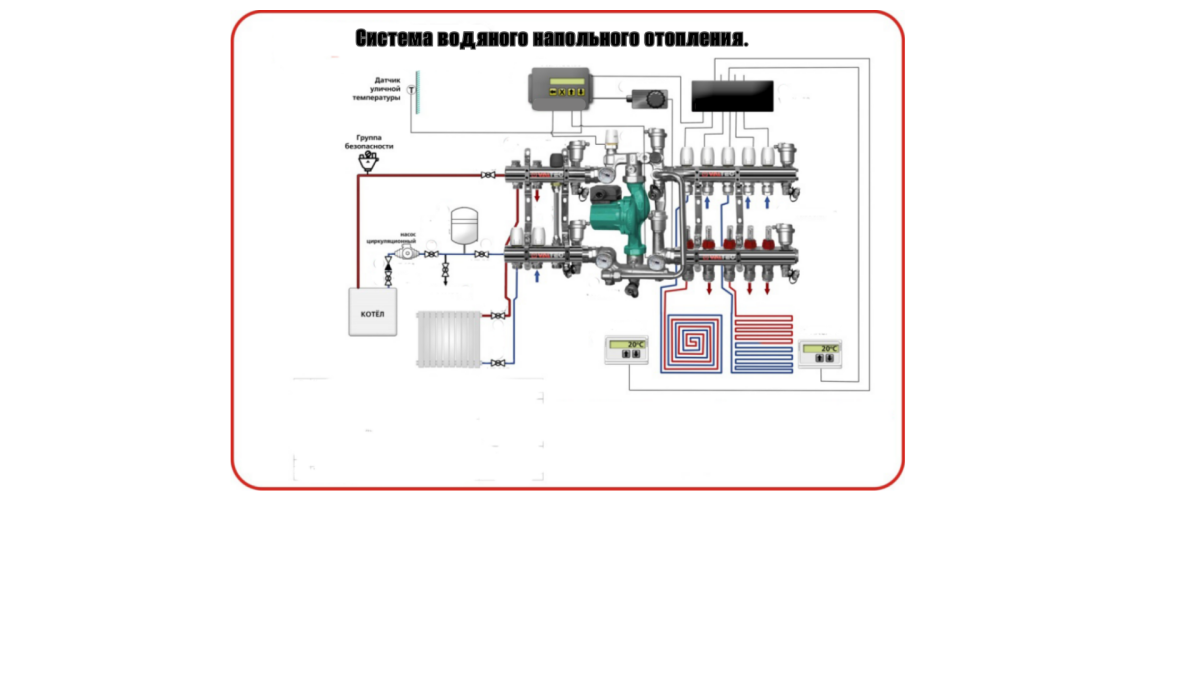

Узел работает следующим образом:

-Нагретая жидкость подается из первичной сети (котла, бойлера).

-Смешивается с охлаждённой водой из обратного тракта.

-Получившийся раствор направляется в водяной теплый пол с установленной температурой.

-Через байпасную линию или трёхходовой клапан горячий теплоноситель дозированно возвращается в основную сеть.

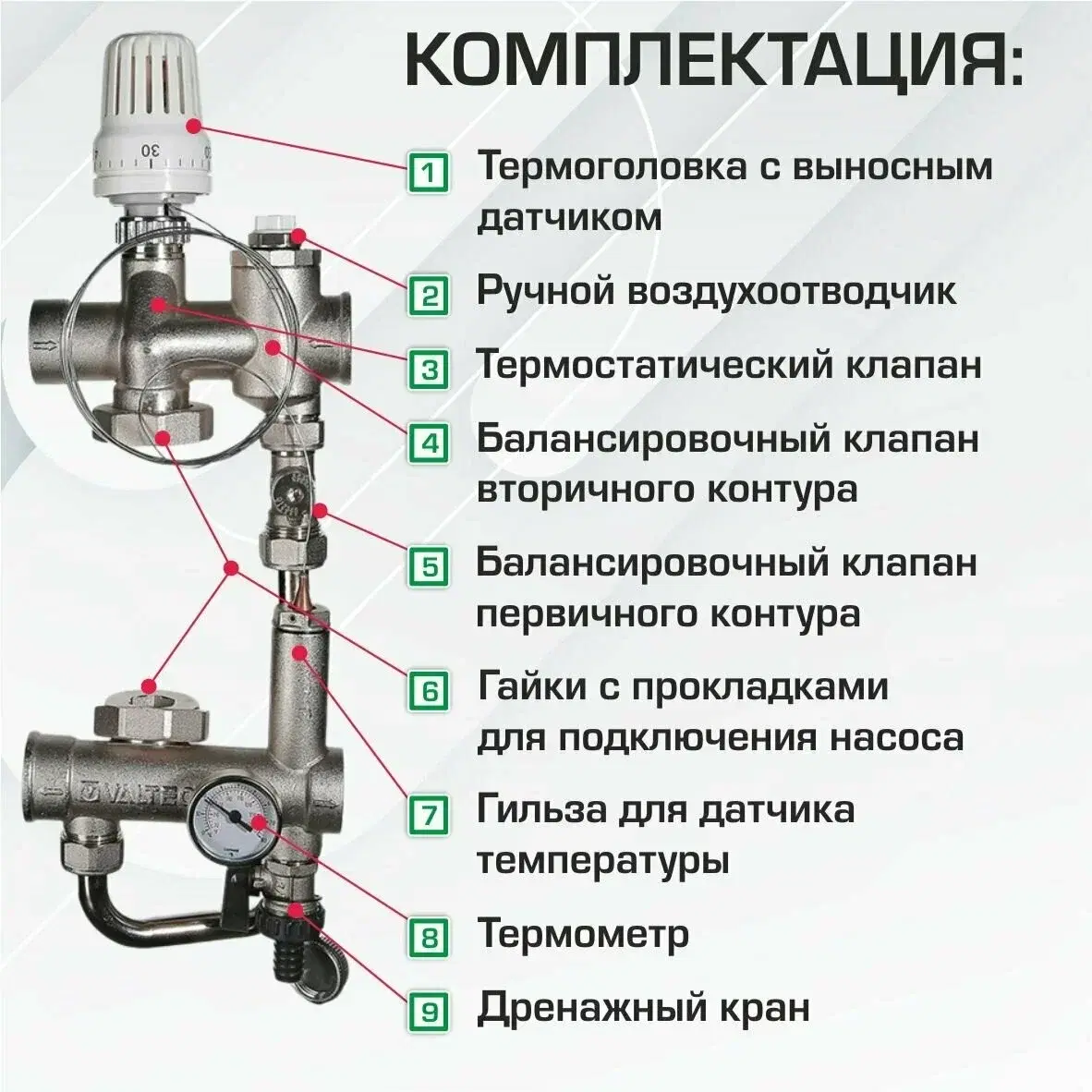

За регуляцию температуры отвечают смесительные клапаны, датчик температуры и насос, создающий принудительную циркуляцию смеси.

Последствия отказа от насосно-смесительного узла:

-Перегрев пола. Прямая подача горячей воды приведёт к повреждению конструкций пола и дискомфорта жильцов.

-Непостоянство температуры. Без узла невозможно стабилизировать и регулировать температуру подаваемой жидкости.

-Повреждения оборудования. Гидравлические удары и температурные колебания приводят к преждевременному износу или поломке трубопроводов и узлов системы.

Вывод:

Насосно-смесительный узел является необходимым компонентом системы водяного теплого пола. Он обеспечивает правильную температуру теплоносителя, равномерное распределение тепла, гибкость настройки и защиту оборудования от нежелательных нагрузок. Без него эксплуатация теплого пола невозможна либо будет сопровождаться проблемами с эффективностью, безопасностью и комфортом.
