Электропривод поворота покрасочного стола своими руками

Наконец доделал для своего поворотного стола электропривод, чтобы при покраске поворачивать столешницу не руками, а нажимая кнопку ногой.

Расскажу о том, как и из чего это сделано.

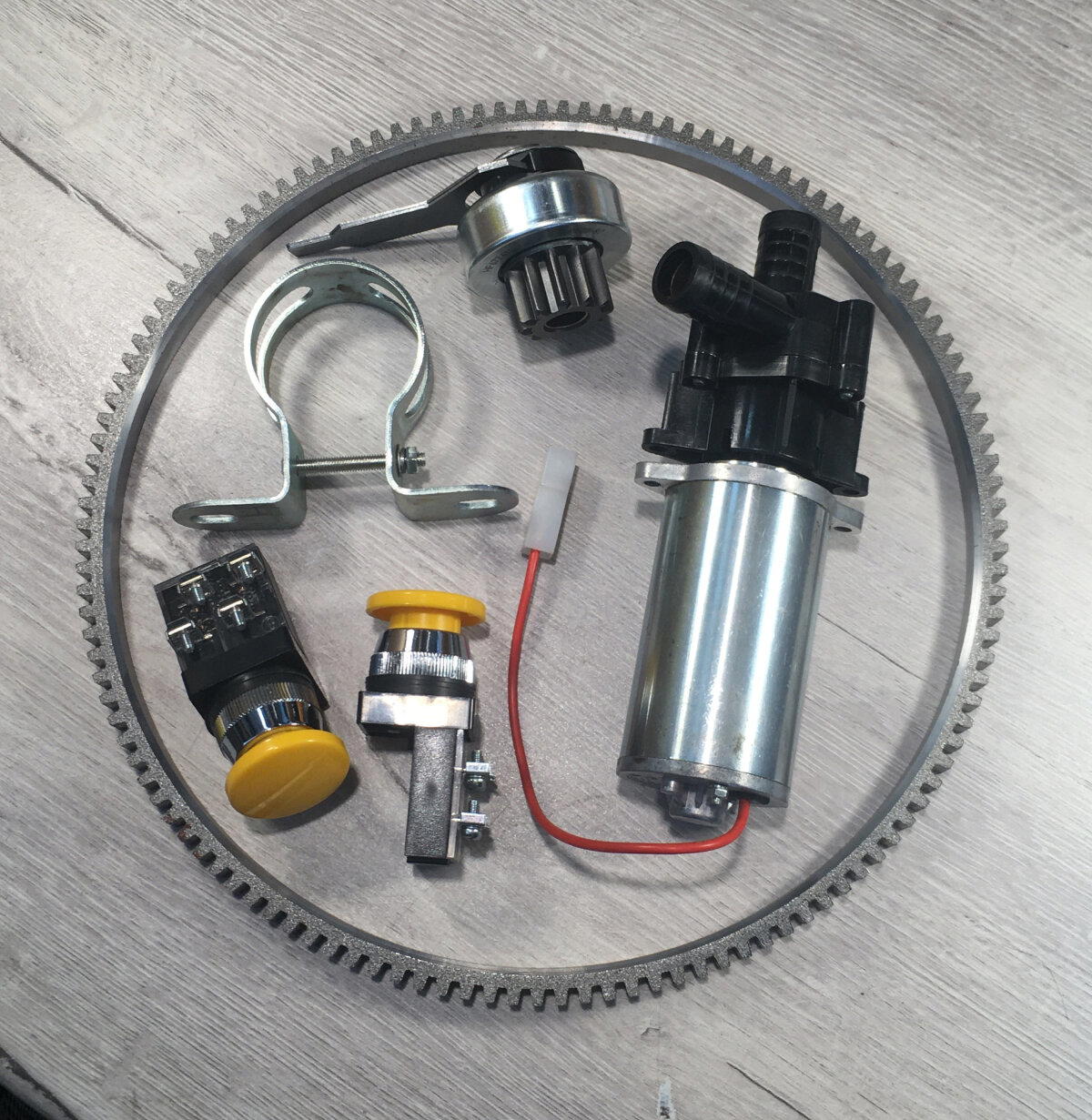

Сам привод сделан из запчастей от восьмёрки (венца маховика и бендикса) и моторчика от газелевской помпы. Сначала хотел взять моторчик от стеклоподъёмника, он дешевле и меньше размером, но у него есть минус - внутри него стоит червячный редуктор, что исключает свободный ход стола при повороте рукой, ну и к тому же насос мне достался бесплатно. В принципе можно использовать любой моторчик достаточной мощности.

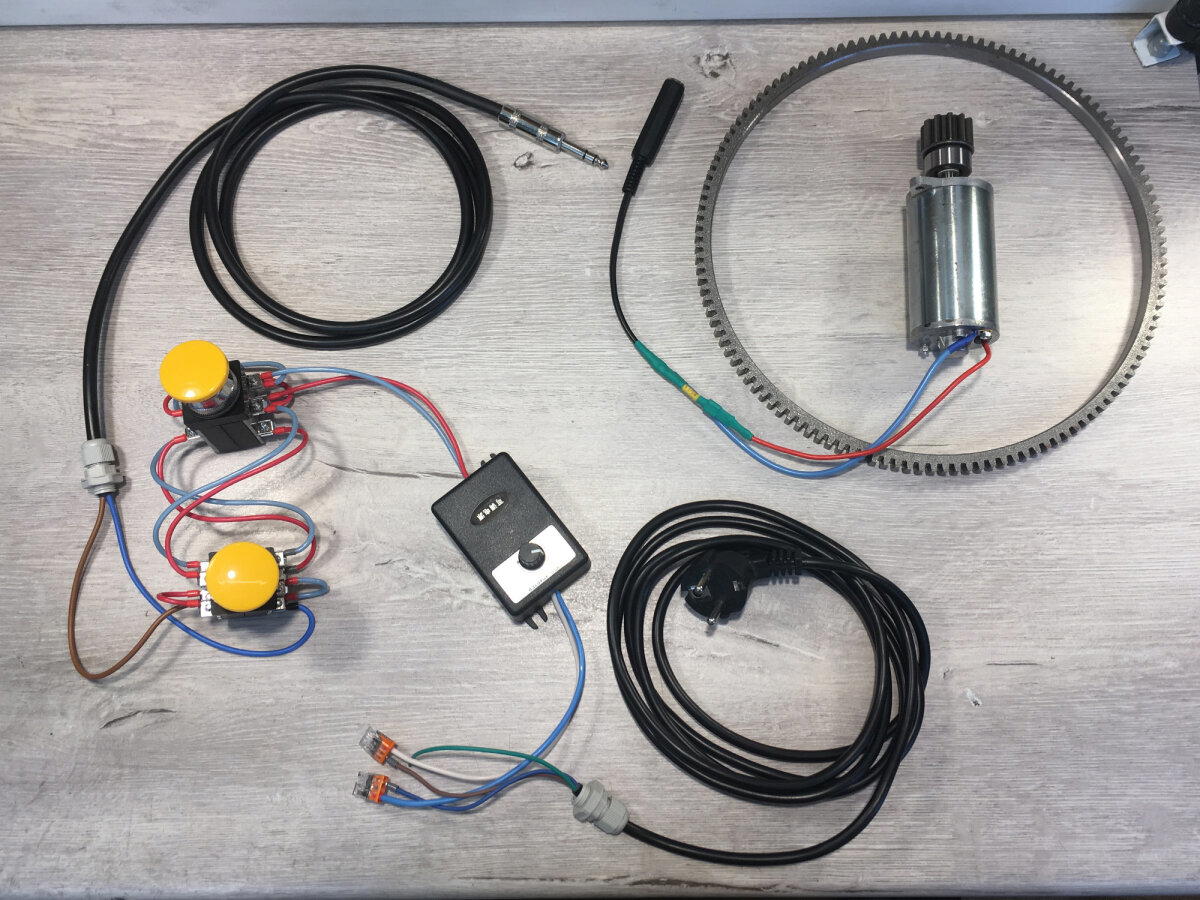

Для включения механизма поворота я использовал пару кнопок-грибков без фиксации, изначально они были с 1НО и 1НЗ контактами, чего было недостаточно, но к счастью эти кнопки модульные, и из четырёх таких кнопок собрались две штуки с 2НО и 2НЗ контактами.

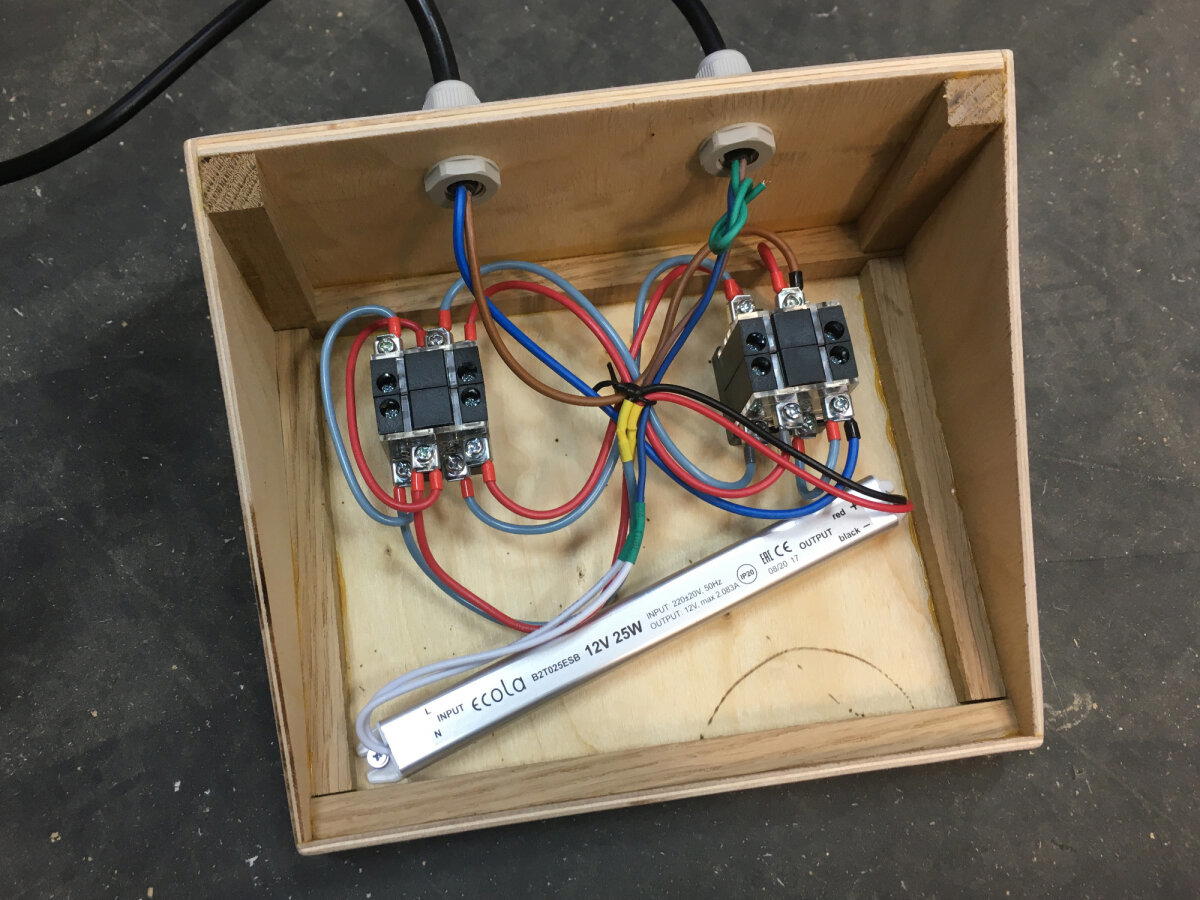

Блок питания я взял 12-вольтовый двухамперный от китайской бормашинки, регулировка мощности оказалась излишней - лучше всего всё работает на максимальной мощности (на последующих фото будет другой блок, т.к. при финальной сборке я продолбился в глаза, когда подключал всё, и подключил блок наоборот, в итоге он взорвался и пришлось покупать что-то на замену, новый блок оказался более дохлым, хотя количество китайских ватт у этих блоков одинаковое. В итоге блок при включении толкает стол и дальше двигатель останавливается, для постоянного вращения нужно нажимать на кнопку с определённой периодичностью. Это конечно не так удобно, но в целом на работу особо не влияет).

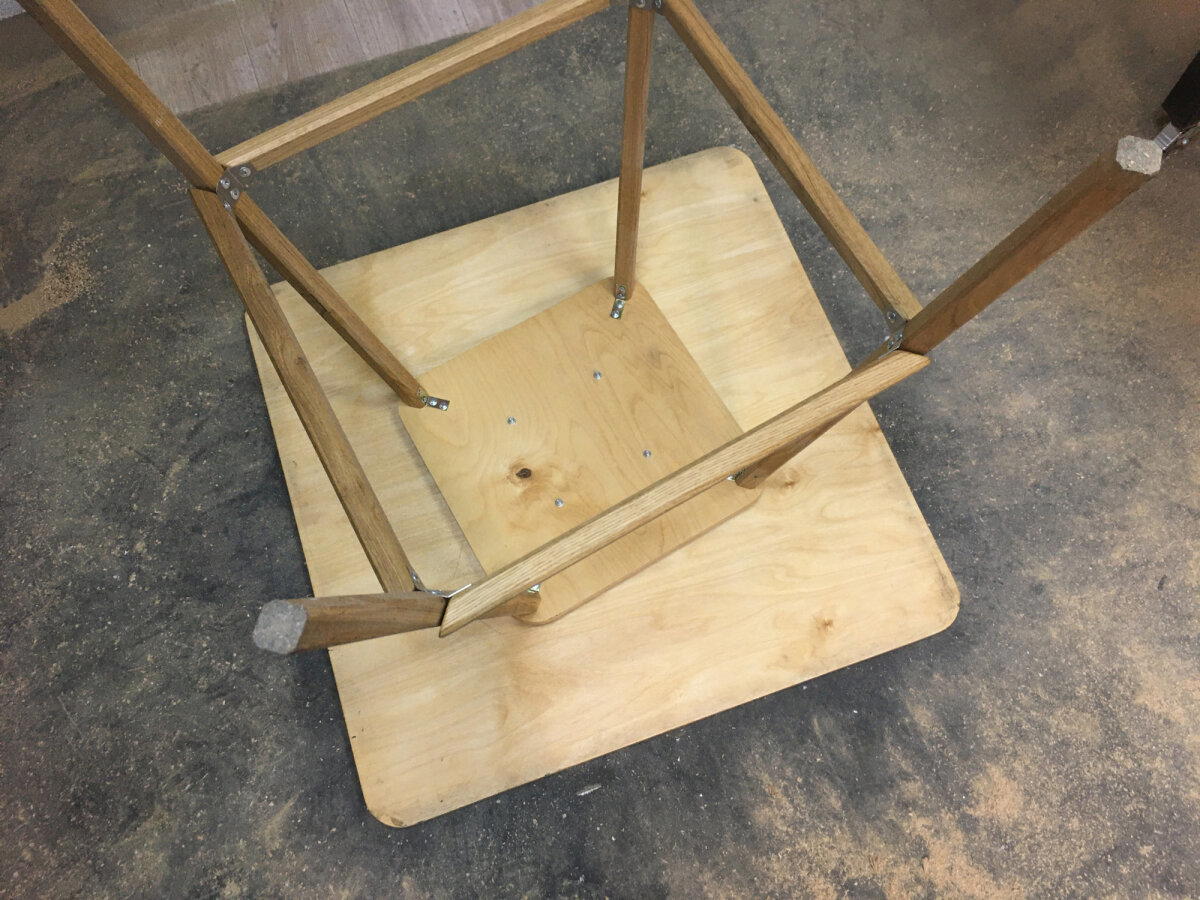

Для того, чтобы ровно установить венец на столешницу, нужно разметить окружность до разборки стола, я прижал карандаш к основанию и вращал столешницу, чтобы получить хорошую соосность.

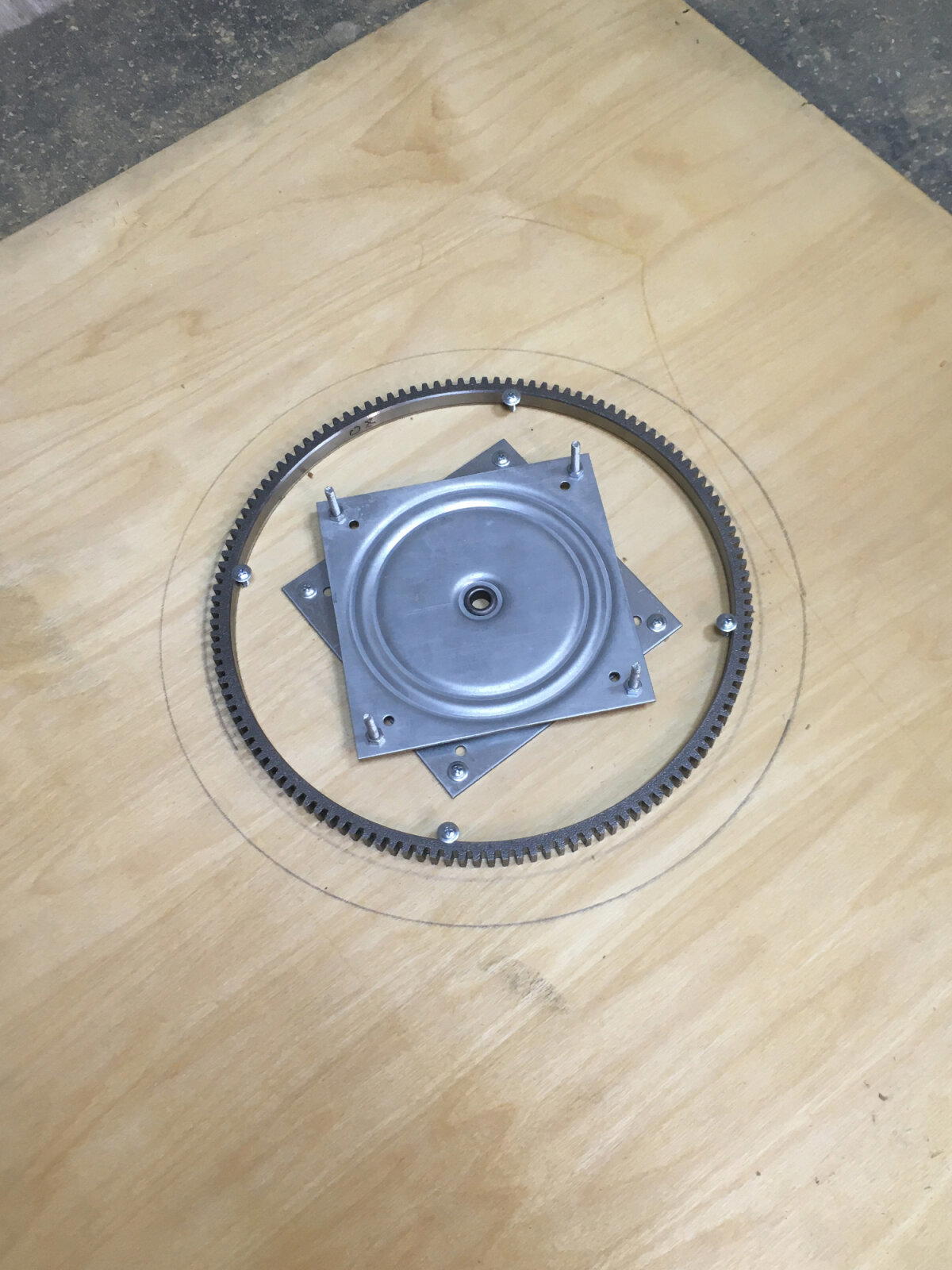

По нарисованным окружностям в итоге получилось довольно ровно всё выставить. Венец закрепил четырьмя обычными саморезами с пресс-шайбой, этого оказалось достаточно.

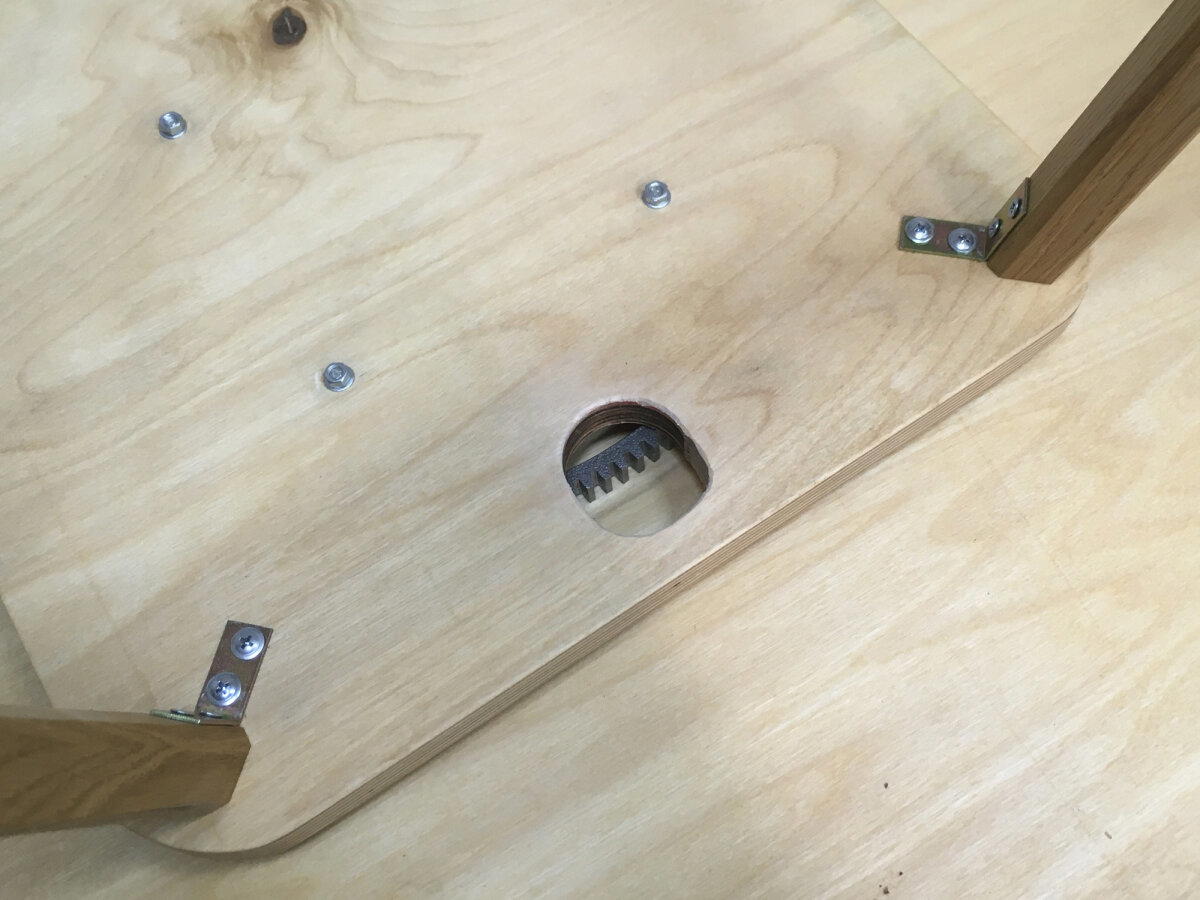

В основании сделал отверстие для шестерёнки, с первого раза коронкой попал не совсем туда, куда нужно, поэтому пришлось расширить отверстие фрезером.

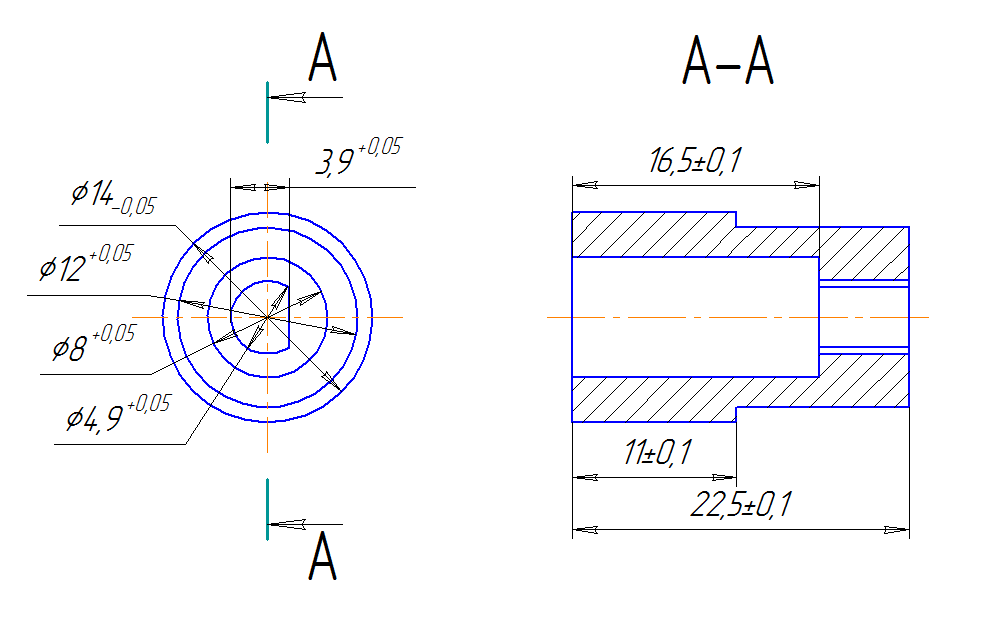

Из бендикса нужно извлечь шестерню, остальные запчасти не нужны. Чтобы закрепить шестерню на валу моторчика, сначала просто обмотал его изолентой, но это колхоз и ненадёжно, поэтому лучше сделать нормальную втулку, у меня получилось примерно так:

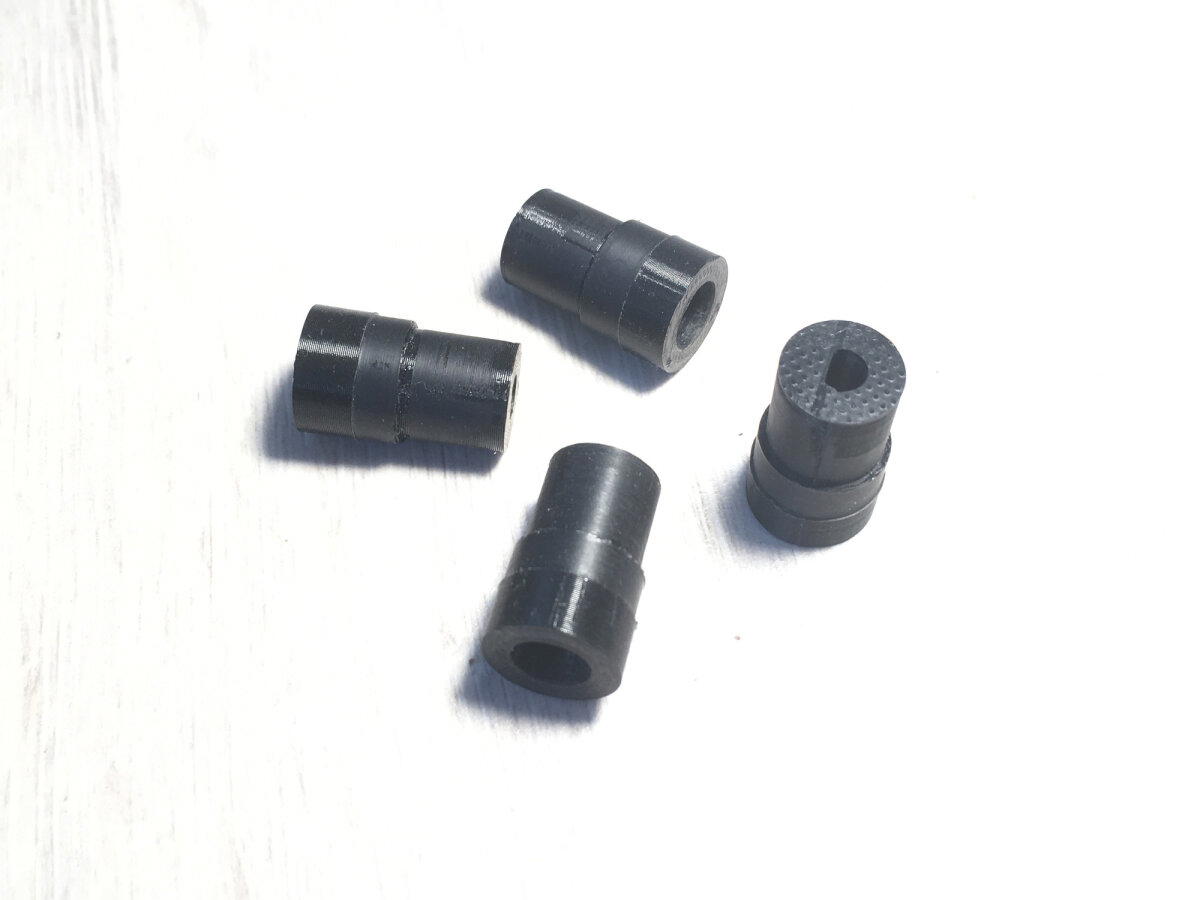

Втулку мне напечатали на 3д-принтере и обточили на токарном станке до нужных размеров.

Благодаря тому, что на валу есть лыска, втулку нужно запрессовать только в шестерёнку, а на валу мотора достаточно просто плотной посадки и фиксации гайкой.

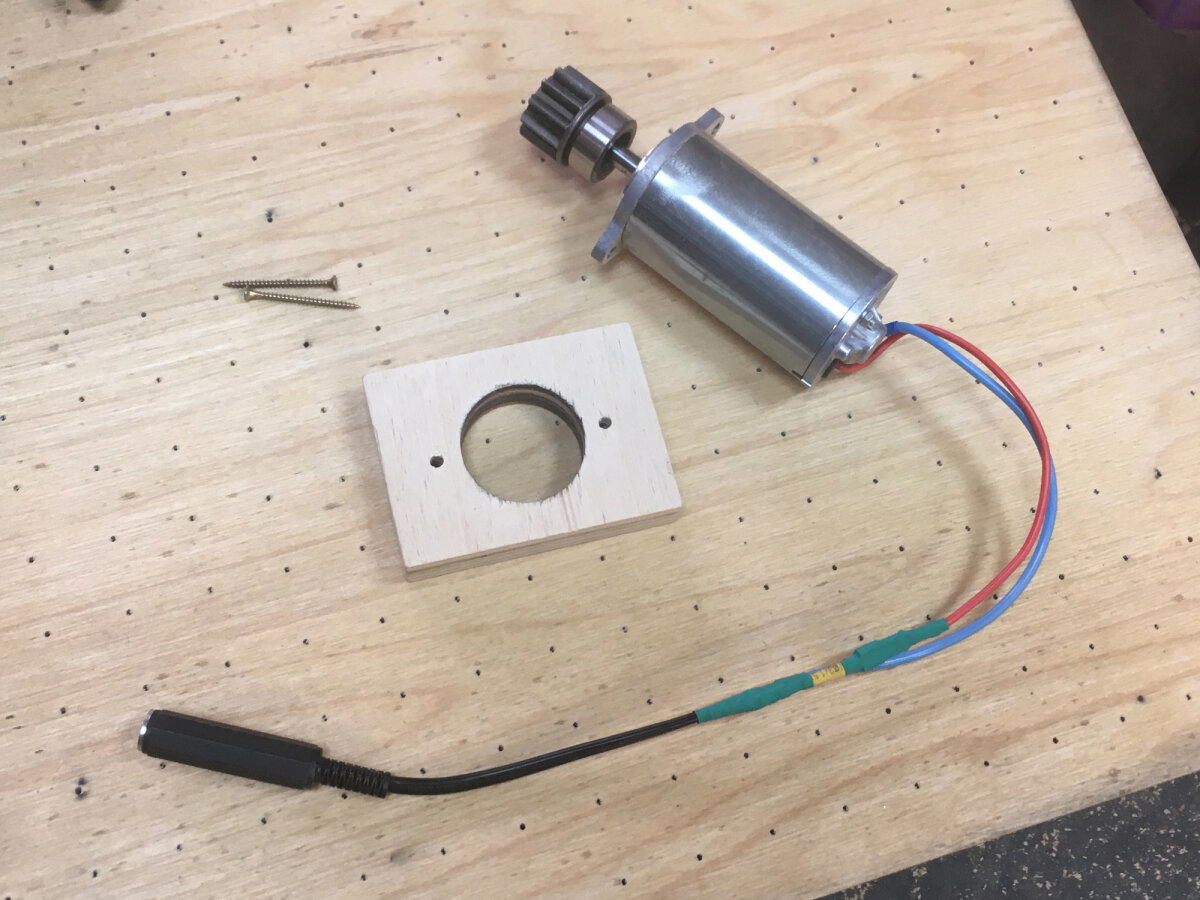

Чтобы педаль можно было отключить и убрать, когда она не нужна, я использовал 6,3мм-разъёмы - маму на моторчик, папу на педаль.

Для правильного совмещения венца и шестерёнки сделал из фанеры прокладку нужной толщины.

Педаль получилась вот такая - одна кнопка включает вращение стола по часовой стрелке, другая против. Вращение можно остановить в нужный момент, отпустив кнопку и нажав кнопку поворота в противоположную сторону.

Кнопки подключены по принципу, схожему с подключением проходных выключателей - если обе кнопки не нажаты или нажаты, то ничего не происходит, а при нажатии одной из кнопок происходит вращение в нужную сторону.

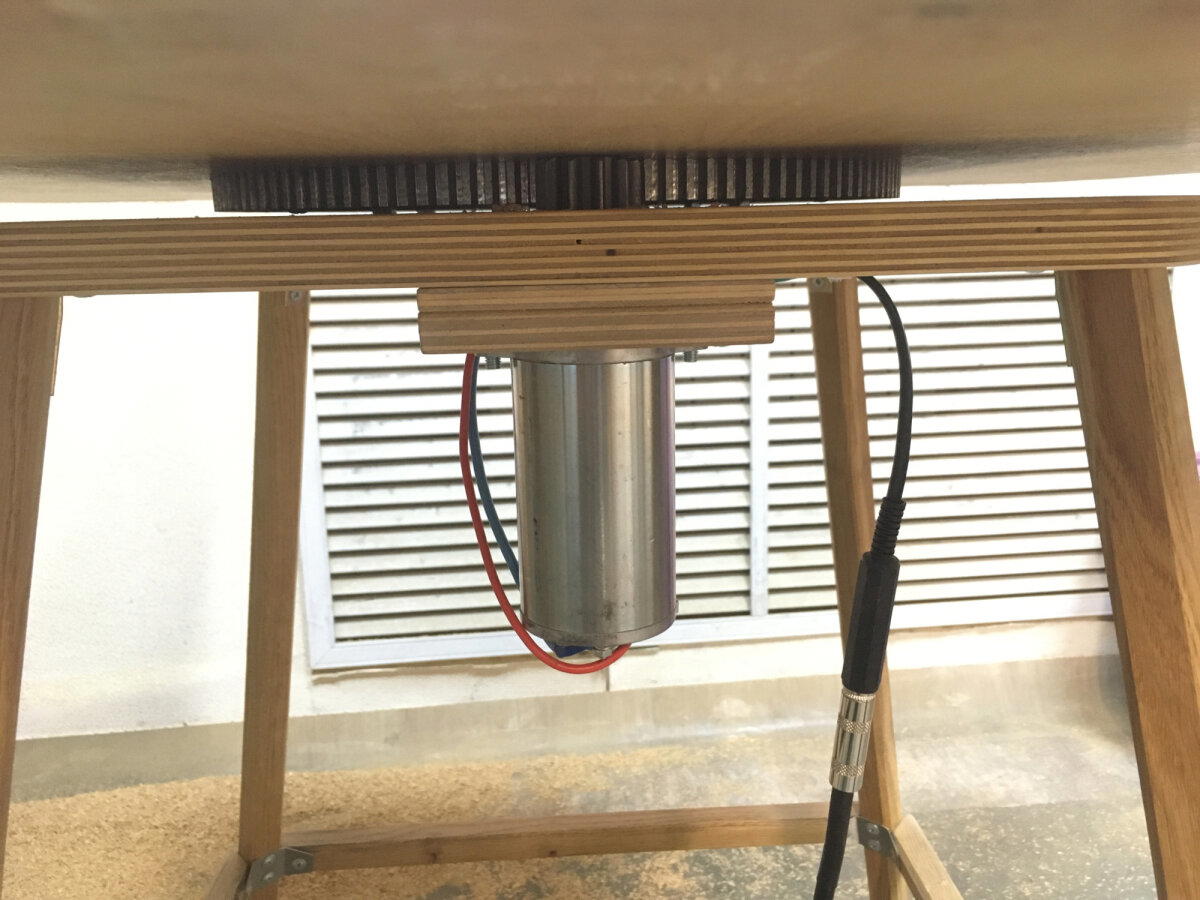

Вот так выглядит привод в установленном виде.

Снял небольшое видео, чтобы можно было посмотреть как вообще это всё работает.

При покрасочных работах электропривод стола я пока не тестировал, но учитывая, что с ручным поворотом стол в работе показал себя хорошо, то думаю, что в моторизованном виде всё будет только удобнее.
