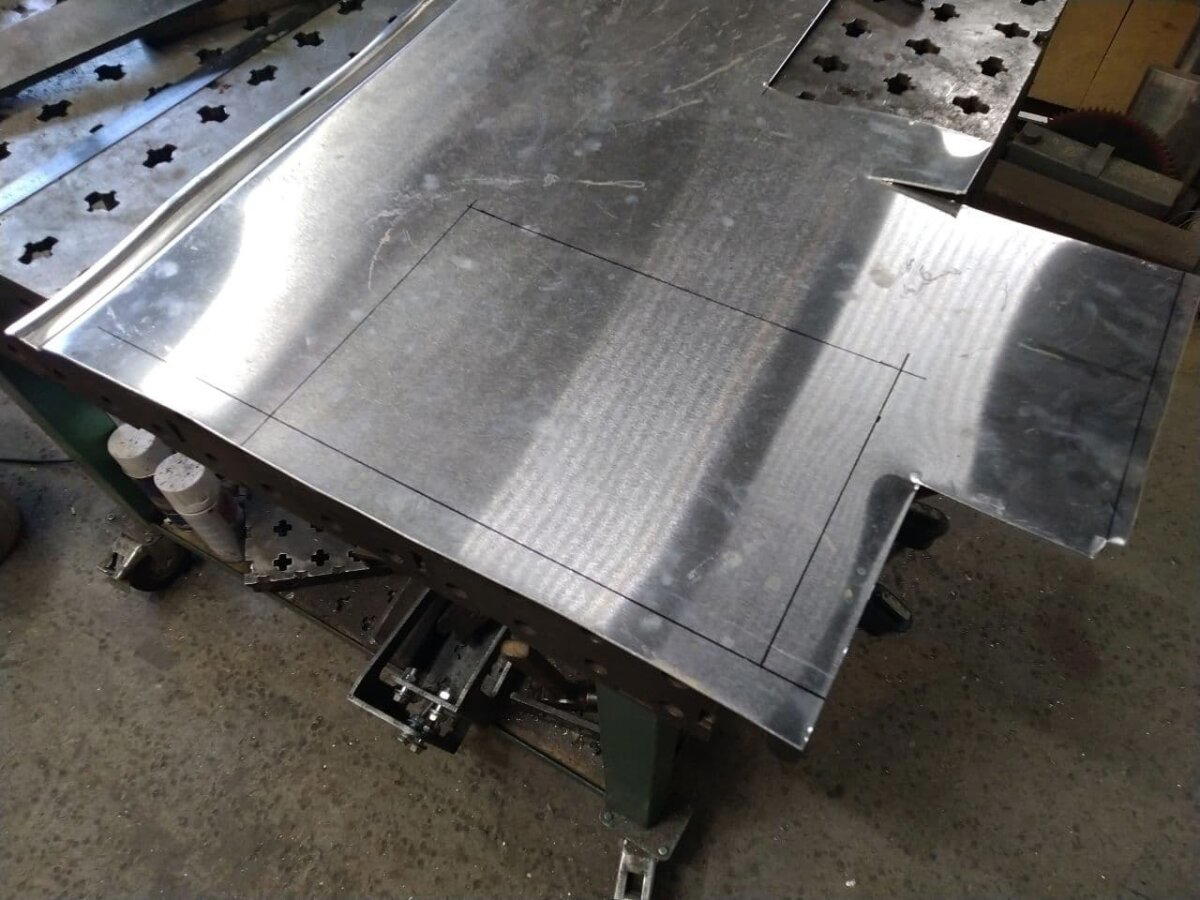

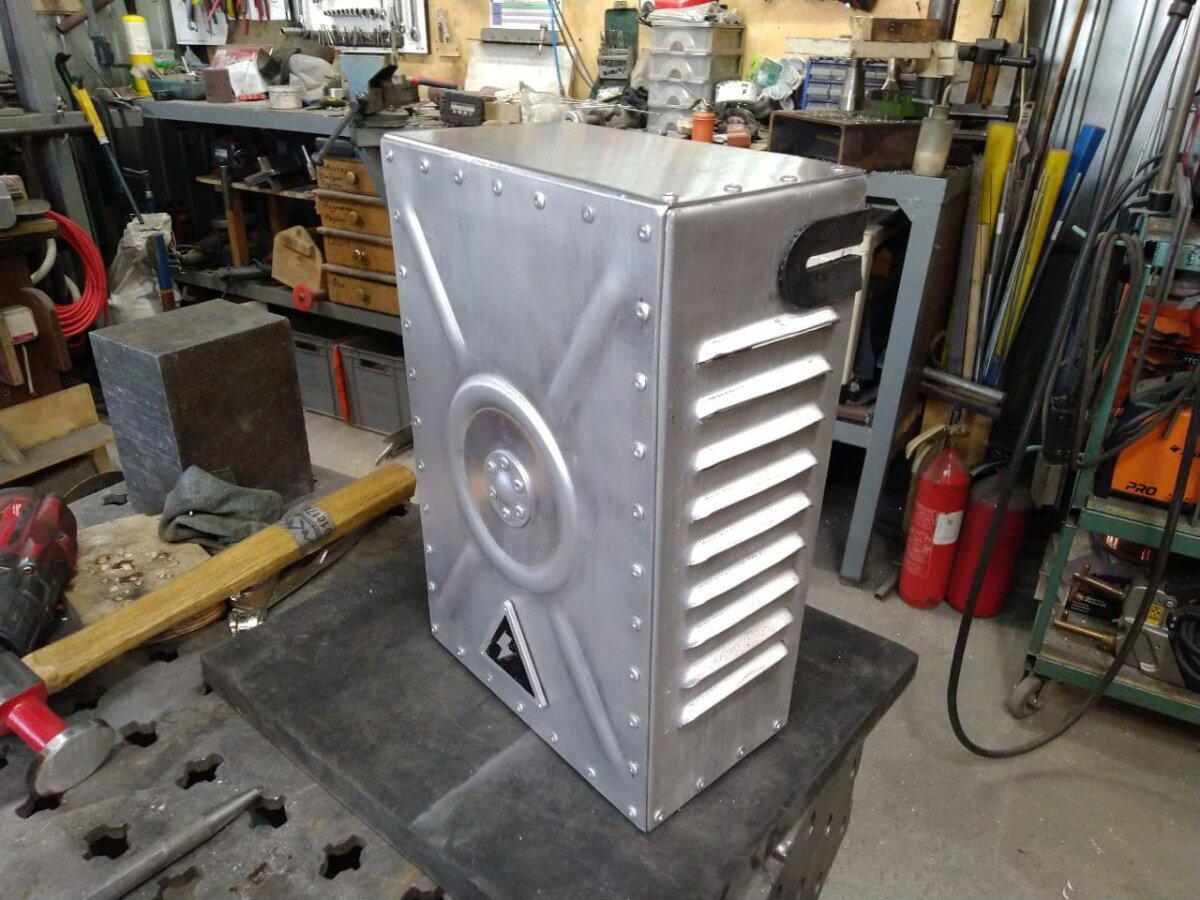

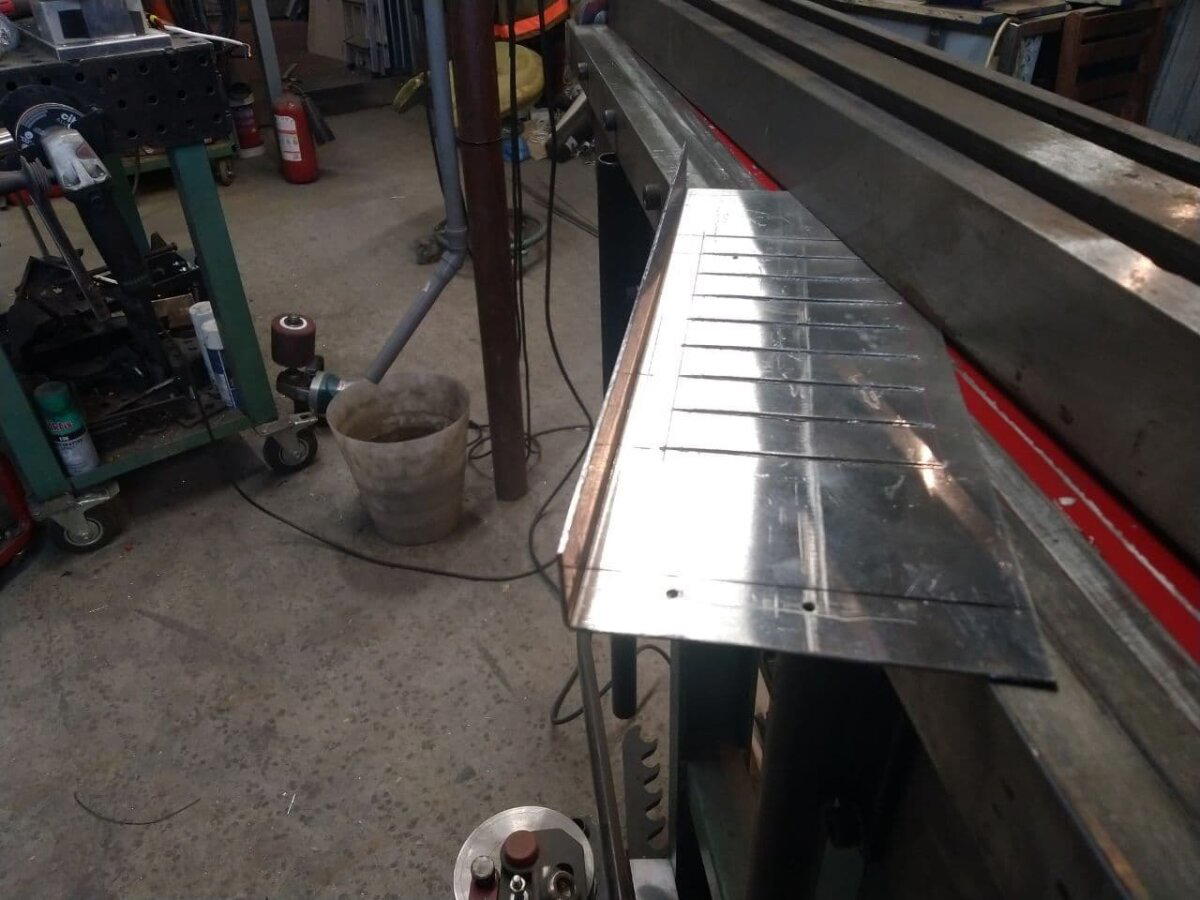

Как это сделано. Электроящик

Не умею в 3д, как тут предлагали сделать макет для 3д принтера, так что сделала, что умею. И это маленькая вязаная игрушка Чистомэна в нашем любимом одеянии и да, с плащом в жопке, куда ж без этого! Не представляете, сколько раз я эту жопку переделывала, чтоб она такая сочненькая получилась, а потом её спрятала в плащ, да ужж, разум и логика. Всё как мы любим. Ну может тут чуток видно:

Я даже не уверена, что сфотала её, когда ещё плащ не был пришит.. вот это косяк, конечно, столько работы и всё под ковёр -_-

Размер игрушки получился 7,5 см. Брелочек.

Вязала нитками Ирис и Пехорка Ажурная, это тонкая мерсеризованная хлопковая пряжа, если взять другую, или, оужас, вообще акрил - я хз что за монстр может получиться, тут уж на свой страх делайте. Делать можно. Не зря ж я так подзадержалась с этим постом - всё схему вылизывала! Двух чистоменов связала, чтоб точно проверить! Вязать можно с плащом смятым, с плащом прямым, без плаща вообще - потому что сочненькая жопка, как я уже сказала, всё равно в наличии.

Взять схему можно тут: https://vk.com/solea_toys?w=wall-203389861_388

Развлекайтесь!

, давай подарю тебе вот этого?

Upd "А слона-то я и не заметил"

Спасибо, что напомнили про херню на руке.

Тема не новая, здесь уже были посты с этой пушкой, поэтому сильно не кидайтесь.

И так, имею дачу в 30 км от города и 5 км. от вышки Теле2. Купил "свисток 4Г" хуявей с вифи сразу с безлим.симкой Теле2. Брал на алике, но продавец в Краснодаре.

Поставил модем на чердаке дома, более менее скорость была, инстаграмм работал, Пикабу читалось. Но рабочие вопросы уже зависали - загрузка фото на сайт никакая. Вот что показывал спидтест.

Ещё бы.... Дача находится в огромной яме на берегу реки. И вокруг стоят дома и высокие деревья. Это я сфотал в направлении вышки связи))) где-то там она в 5 км....

Начал изучать вопрос по усилению сигнала инета. Можно купить панель с mimo за цать тыщ рублей, но я не ищу лёгких путей..... и как оно бывает, все дороги ведут к kreosan с его 3/4g пушкой и на сайт https://3g-aerial.biz/wi-fi-3g-4g-pushka-analiz-i-raschet (не реклама)

так же можно воспользоваться их же приложением cantennator.

Расчет на антенну, главное правильно ввести частоту на которой работает станция/вышка. Опять же из Ютуба узнал, что есть приложение. Не реклама.

Приложение показывает к какой станции подключен телефон и частоту. На скрине моя станция в левом верхнем углу голубая, сейчас к ней не подключен, потому что нахожусь на 1 этаже дома, но если подняться на чердак то тел. сразу подключится к ней. А я нахожусь в правом нижнем углу - красная точка за плюсиком.

В общем изучил вопрос по изготовлению антенны, нашел лист 1мм. латуни, купил шпильки и гайки и сделал все по размерам. Вот.

Повесил антенну на мачту, направил в сторону вышки и подключил к модему через переходники по технологии mimo.

И вот что получилось в итоге по замерам.

По rssi -64dBi, по sinr 10.

Крутить антенну не стал, пока все устраивает.

Она работает!!!

Добрейшего денёчка, уважаемые. Я понимаю, что скорее всего набигут любители услуг за три копейки и начнут пузыриться хейтом, но тем не менее, разрешите отрекомендоваться: я - рвач. :) Ну да, тот самый слесаришка, который не хочет работать за три копейки и дерёт с трудового народа деньжищщи за всякую мелочь.

Приходит, значит, ко мне заказчик и показывает вот это:

Что же это такое? Оказывается, это муфта, соединяющая вентиль и само запорное устройство (ну типа шаровый кран). Заказчик сделал ремонт в ванной, поставил какой-то гипсокартон и теперь у него штатная муфта коротковата. Он её отнёс к Мастеру, который месяц ебал мозги и родил нечто. Т.е. распилил его муфточку на эрозии, сделал проставку и... и всё. На этом мастер потерял интерес к работе. Да ещё и длина проставки оказалась больше чем нужно. Нужно было 7мм, а получилось 10. И теперь заказчик хочет сделать с этим что-нибудь, потому что все отказываются и продолжать работу за Мастером и делать новую муфточку.

Вообще, мне не ясно, что дальше планировалось делать. Склеить? Спаять? Просверлить отверстия и вкрутить поперёк винтики? Непонятно. Но понятно, почему все отказываются делать такую новую. А чем и как промерить шлицы? Т.е. это же не под напрессовку, где если что - нагреть можно и как-нибудь затолкать. Муфта садится на капролоновый поводок. Т.е. вариантов приклеить или там насадить на прессовую посадку особо и нет. Ща прогрессивная общественность скажет - положил делать на сканер и... Простите, лиловые хуи.

Не знаю, кто как, а я по такому изображению построить нормально шлицевую не сумею. Да и просто не вижу смысла в такой "работе". Однако, у меня есть то, его нет ни у кого. Большой Проектор. Интереснейшее измерительно-сравнительное устройство на начало-середину прошлого века. Кинул штучку на предметный стол (да-да, кто имел дело с измерительными микроскопами, узнает. Такие же столики на ММИ и БМИ):

Получил увеличенное в 50 раз изображение на рабочий стол. И тупо обвёл его ручкой. А уже масштаб 50:1 - на сканер.

Согласитесь, с таким размерчиком работать поудобнее? :)

Ну и после непродолжительных ласк в САПРе получаю модель:

Дальше уже совсем просто. На токарном из прутка латуньки точнул бобышку и просверлил её по центру, заготовку поставил на эрозию и давай жогово делать:

Ну и в результате - нормальная муфточка:

И посадка приятная. Не тугая, но и не болтается. Прям вот только-только чтобы под своим весом не сваливалась:

А теперь - самое интересное. ЗА ЧТО ТУТ ЦЕЛЫХ ШЕСТЬ ТЫСЯЧ!!!!???? Да хрен его знает. В принципе же в каждом гараже стоит микроскоп на полтонны весом, выпущенный в количестве менее 2000 штук за всё существование СССР. В каждом гараже есть токарник и проволочно-вырезная электроэрозия. И самое главное, совершенно точно, любой бы справился с такой задачей, просто у него оборудования нету. :) :)

Резонный вопрос. А как же оно делается на заводе, чтобы не стоить столько денег. Да тоже просто. Сверлится центральное отверстие, а потом протягивается протяжка на 40 зубов. На автоматизированной линии протяжка такой муфты занимает примерно полминуты. Потому и ценник не высокий. А когда в индивидуальном порядке - извините, но вот так.

Да, разумеется, можно было бы напечатать на тридэпринтере, или запихать куски предыдущей муфты в трубку и опаять, или допилить эту вставочку и использовать. Но, простите, у меня нет желания сделать как-нибудь, лишь бы подешевле. Я ж не пакистанец. Я стараюсь делать хорошо. А хорошо - не дёшево.

П.С. если чо, весь это металлизм в режиме онлайн происходит в телеге, ссылка в профиле. Только это, ребят, прошу понять и простить... канальчик некоммерческий, поэтому там рекламы нет. Сорян.

Хеллоу, геноссен. Сегодня у нас планетарка для какого-то микроэкскаватора. Вот такое вот получилось в итоге:

Вощем, дело было как. Сперва ты покупаешь японский мини-экскаватор и используешь его, радуясь жизни и деньгам. А потом экскаватор ломается, а в стране "кажется что-то случилось" и запчастей больше не достать. Не, ну предвосхищая бурю эмоций - можно, разумеется, купить через Казахстан. Но это будет в три раза дороже и неясно когда. А простой экскаватора - это прям существенные деньги. Порядка 30-50 тыщ в сутки. Короче, заказчик хочет вытряхнуть останки и сделать лучше и новое.

Останки вот:

Нуок, чо. В принципе, всё же просто. Берём болванку из 30ХГСА и точим. Попутно получая парик Мальвины.

После точки вышло так:

Теперь настраиваю немецкий зубофрезерный станок высокого класса точности (Pfauter RS-00) с помощью оптического коллиматора КО-1 (ща в камментах будет кококо, что оптика избыточна, лишь бы денег побольше содрать! Но он у меня есть. И с его помощзью угол будет точным, а не примерным)

Ну прям ваще точным:

И, собсна, режу зубки. Потому что если не я, то кто?

Снизу обнижение - это так по заводу. Не спрашивайте зачем. Если отмотать вверх, там на останках заводской - тоже такое же. Окей. Теперь надобно подвергнуть полученное термообработке.

Негрошестерни ооочень хороши. Но не то. Дело в том, что саттелиты сидят на игольчатых подшипниках. Т.е. ось саттелита является одновременно поверхностью обкатки роликов подша, как будто бы она - внутренняя обойма. А внутренний диаметр саттелита является внешней обоймой. Т.е. он болжен иметь высокие показатели цилиндричности, округлости и чистоты поверзности. А значит - его надо шлифовать. Более того, весь этот пакет саттелитов сверху и снизу накрыл железяками. Т.е. высота шестерней обязана быть одинакова. Иначе при прикручивании верхнего диска у нас что-то может перекосить. Но, разумеется, было бы достаточно зачухать шкуркой на палке, а это всё - лишь бы деньжищ содрать. :)

Нуок. Сперва - плоская шлифовка всей кучи шестерёнок. Шлифование выполняет станок Jotes SPD-30B.

А теперь переходим на внутреннюю часть. Для этого на немецком универсальном круглошлифовальном станке Heckert VMV 125\250 сперва делается оправка под запрессовку шестерни:

А потом производится внутренняя шлифовка самих сателлитов.

Ну и вот, такие сателлитики получились:

Центральную шестерню сделал точно так же. И схематично не показал. :)

Ясен пончик, что работать не будет. Несомненно, деньги слупил с заказчика зря, потому что всем известно, что пакистанцы, например, просто наварили бы и шлифанули болгаркой и ходило бы лучше оригинала. Но увы. Где пакистанцы, а где я... я, кстати, в телеге. Телега в профиле. Канал бодро-общительный и онлайн-описательный. Единственное, там, ребят, нет рекламы (кроме того, что сама телега пихает - тут уж сорян). Но тут уж извиняйте... скидочки на ноготочки, формирование инвестиционных портфелей и тому подобное вам порекомендуют в других местах. :)

Да мой юный друг, таки есть продолжение и это не та пылкая подружка что подарила тебе много увлекателых дней

Держалка для всякого!

Примерно за месяц до нового года мне в голову стукнула мысль "а почему бы не сделать большую плоскую елочку для жителей дома в подъезд?".Но елочку не простую, а волшебную! магнитную! чтобы к ней можно было закрепить игрушки магнитные и на них предсказания написать жизнь определяющие. Дабы жители дома эти игрушки снимали и себе домой на холодильник утаскивали... и некоторую дополнительную информацию от Деда Мороза тоже!

Что же, начинаем проектировать! Ищем референсы, подбираем самые интересные и доступные к реализации. В итоге приходим вот к такому варианту:

Печатаем, вырезаем бумажный шаблон и до Дед Мороза сотоварищи доходит, что елочка слишком маленькая... по пояс ему...

Пришлось корректировать и тут жизнь внесла свои коррективы. Я просто не могу увезти на машине большой лист материала, плюс совершенно непонятно как его потом хранить. Поэтому концепция в очередной раз меняется и теперь требуется делать складную елочку.

Второй сюрприз жизнь подкинула при просмотре фанеры в магазине... нееее, такое я брать не буду. Сплошные вертолеты. Как это сделать плоским я не знаю. Может это Кощей мешается, козни свои строит? Не выйдет! Поэтому купил и заказал сразу резку ДВП. Оргалит хороший, ровный, 5 мм толщиной.

Выпиливаем значит елочку из оргалита и покрываем ее акриловым грунтом. Как ее повело... на ночь ставим под груз из книжек (вот зачем они нужны!!! Я еще не все раздал!!) За ночь оргалит выправляется, небольшое отклонение от плоскости есть, но оно не критично.

Следующий этап: покрытие магнитно-грифельной краской... черной. К сожалению, в других цветах ее не производят. (Может Баба-Яга против?... Елочка все-равно будет!!!) Наносить надо шпателем. Надписи на банке краски противоречат сами себе. Отличный пример работы маркетологов! Выбираем из всех надписей самый плохой для нас вариант и наносим краску с указанными перерывами.

Производитель прав, требуя наносить не менее 3-х слоев краски. С двумя слоями много где создается тонкий слой и магнит плохо держится.

Все-таки на 4 раз прохожусь магнитно-грифельной краской. Просто грифельная краска тоже пришла, Дед Мороз ее сегодня заколеровал, пришлось превысить норму в 4 раза, чтобы добиться хоть какого-то адекватного цвета, надеюсь, что краска от этого не скажет до свидания.

Грифельную краску зеленого "фонового" цвета наносим на два раза.

Подготавливаем шаблоны для раскрашивания и переносим карандашом на елочку.

Раскрашиваем маленькой кисточкой по контуру.

Вернемся немного к шарикам. Вот несколько примеров как они выглядят с обратной стороны. Всего было придумано порядка 20-30 разных текстов.

За предновогоднюю неделю елочку успела совершить вояж по всем подъездам дома. За два дня все кто хотел шарики снимали и больше необходимости елочке стоять в подъезде не было и елочка перемещалась дальше. В процессе пришлось дважды допечатывать и доделывать по несколько листов шариков. Думаю, что елочка принесла много радости и хорошего настроения жителям дома, а у кого-то на холодильнике еще и висят полезные ссылки.

На следующий год попробуем вместо шариков делать какие-нибудь фигурные игрушки. А еще на ней же можно еще и писать )

Пост был написан специально для капиконкурса "УпоротаяЕлочка"

Хеллоу, уважаемые.

Давайте расскажу, как я делаю детальки из алюминия. Такие, чтобы в авиационном стиле. На примере дверцы шкафа для перевозки конских сёдел:

Давайте рассмотрим два метода. Первый годится для тонкого металла (алюминий до 2мм, сталь чёрная 1,5, нержа 1мм), второй - для более толстого.

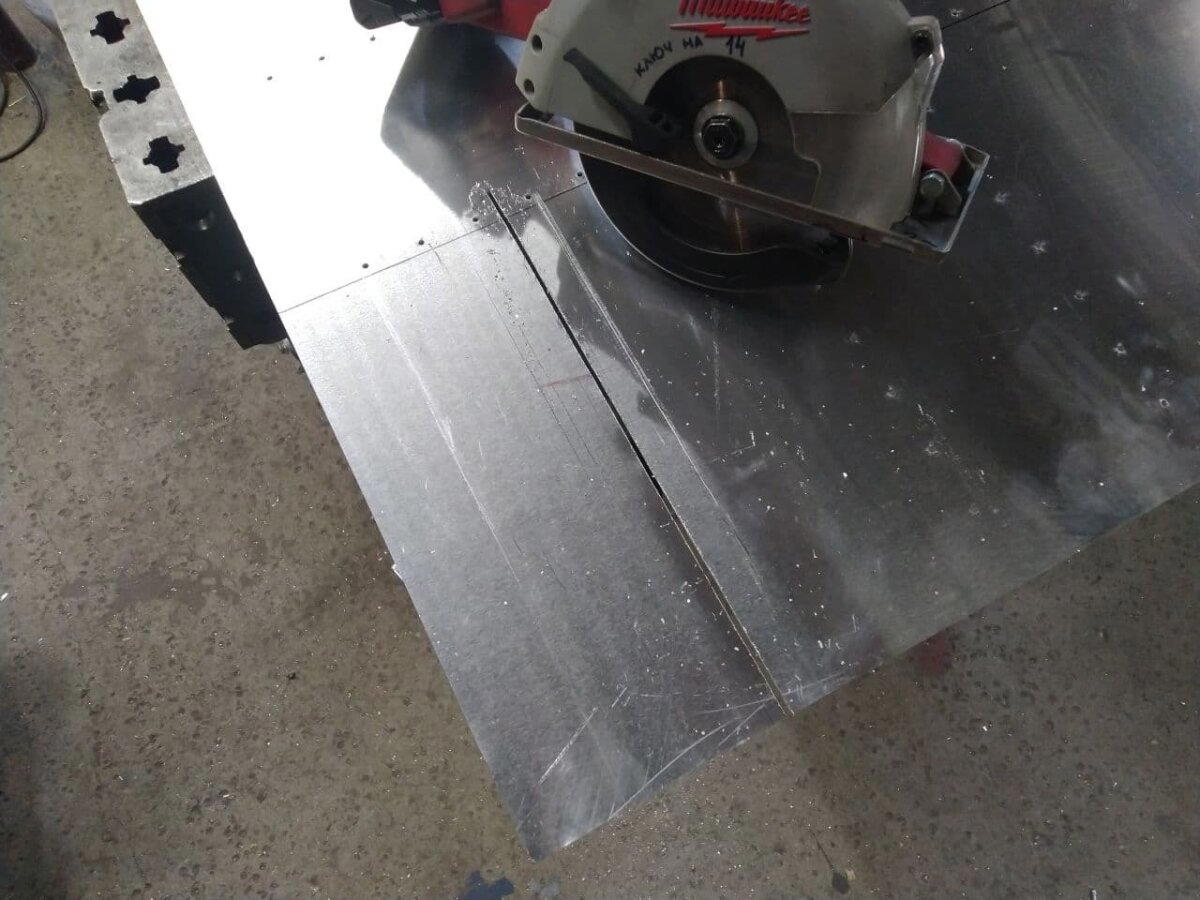

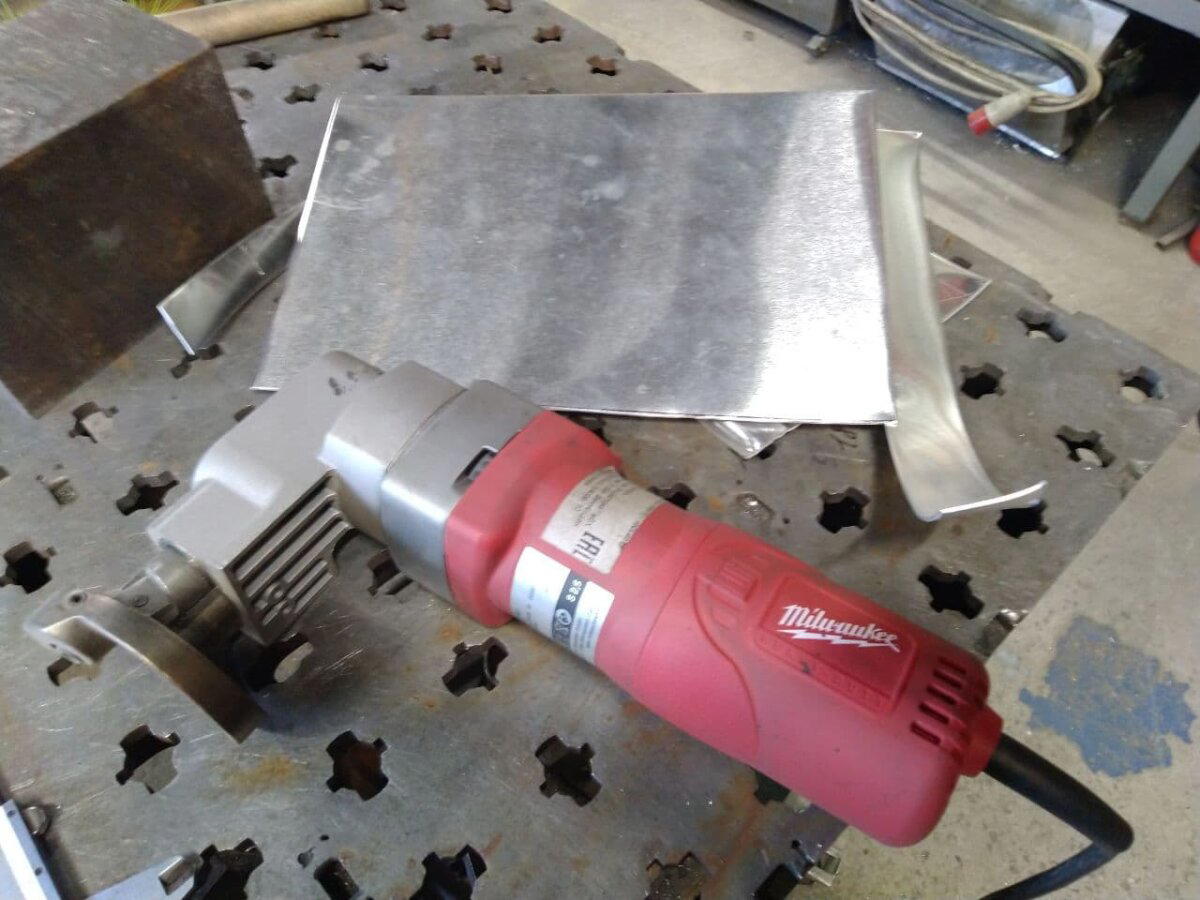

В первую очередь понадобится шаблон. Его удобнее всего сперва сделать из плотного картона - так легче подгонять, а потом, финальную форму и размер перенести на фанеру и вырезать с помощью ленточной пилы.

Далее, необходим шринкер. Это устройство весьма винрарное и использовалось, думаю, даже в 18 веке. Смысл его в следующем: верхние и нижние пары губок имеют рифление, которое при сжимании губок захватывает металл. При продолжении движения губки сводятся друг к другу, стягивая металл и утолщая его в данном месте. Есть и обратная процедура. Она выполняется на стретчере. Обычно рама одна, а губки продают парами. Короче, выглядит оно так:

В него заряжается уголок из алюминия...

и... методом последовательных приближений к шаблону уголок загибается по радиусу достаточно точно. На картинке видно прилегание к центральной вставке. Практически идеальное.

Когда отформована противоположная часть, я подрезаю углы под 45 градусов и завариваю аргонно-дуговой сваркой. А потом шлифую. Кстати. Хозяйке на заметку. Обычные лепестковые или фибровые диски на алюминии оооочень быстро сходят из-за засаливания. Я юзаю связку из диска Cibo Alugrind и специального спрэя для этих дисков. Ходимость дикая. Т.е. да, диск стоит порядка 1500 и жижа ещё столько же. Но за 3К эта связка ходит у меня уже года 3... Впрочем, довольно. Размечаю и сверлю.

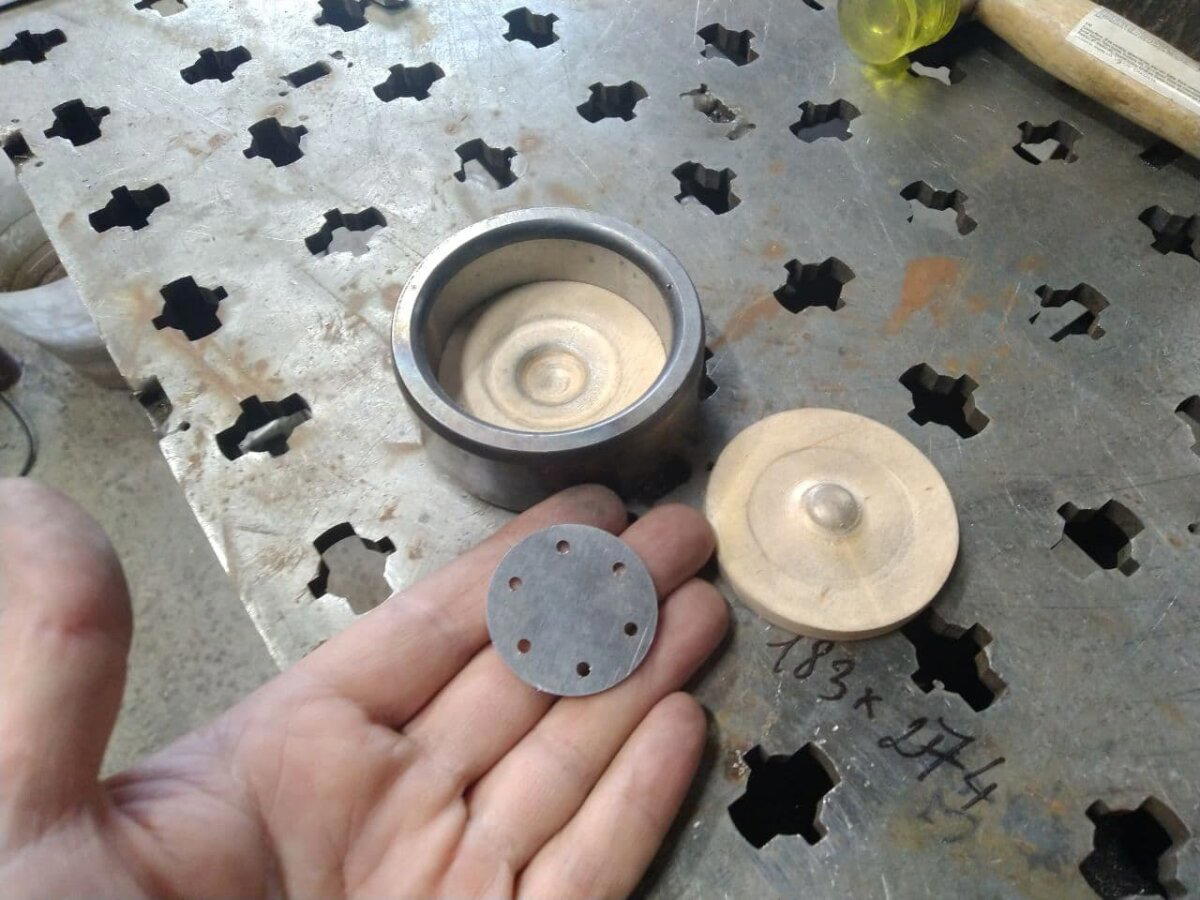

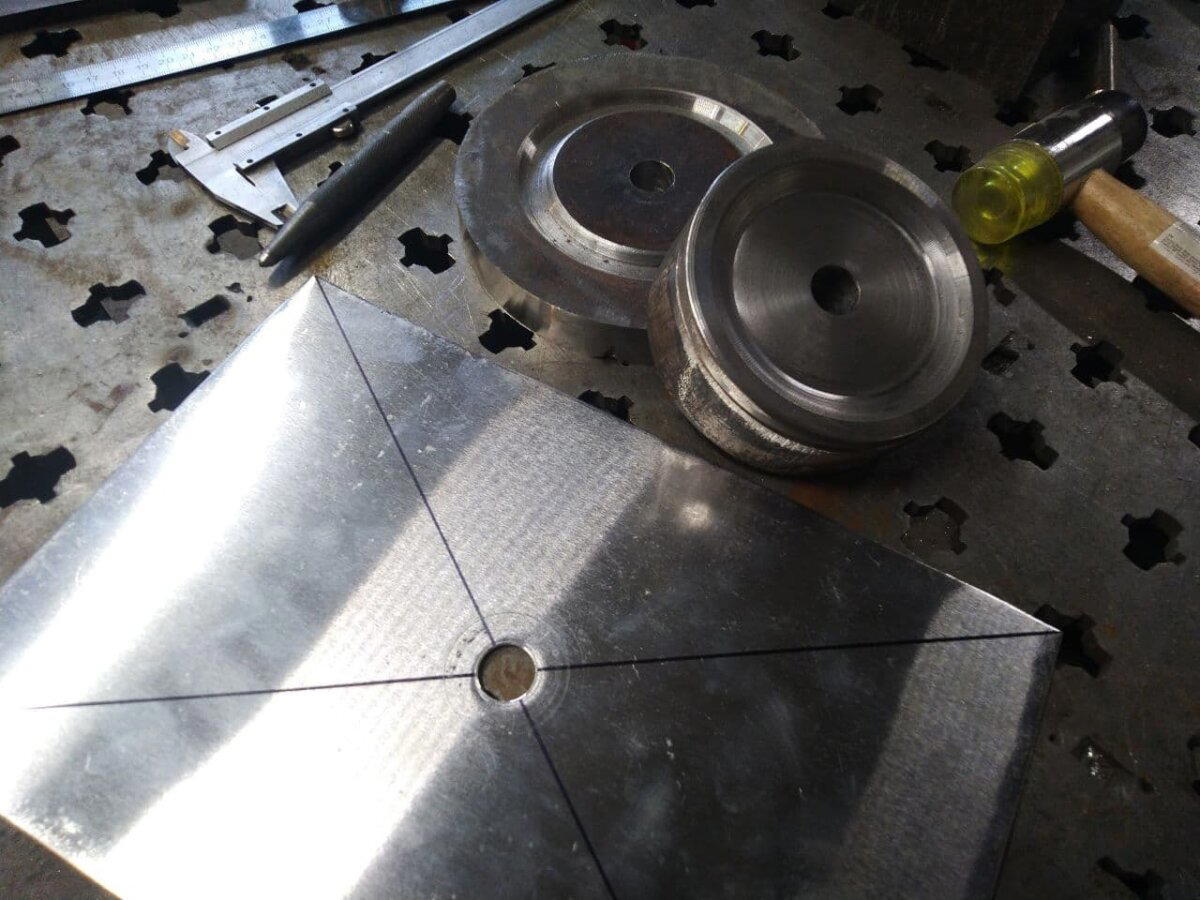

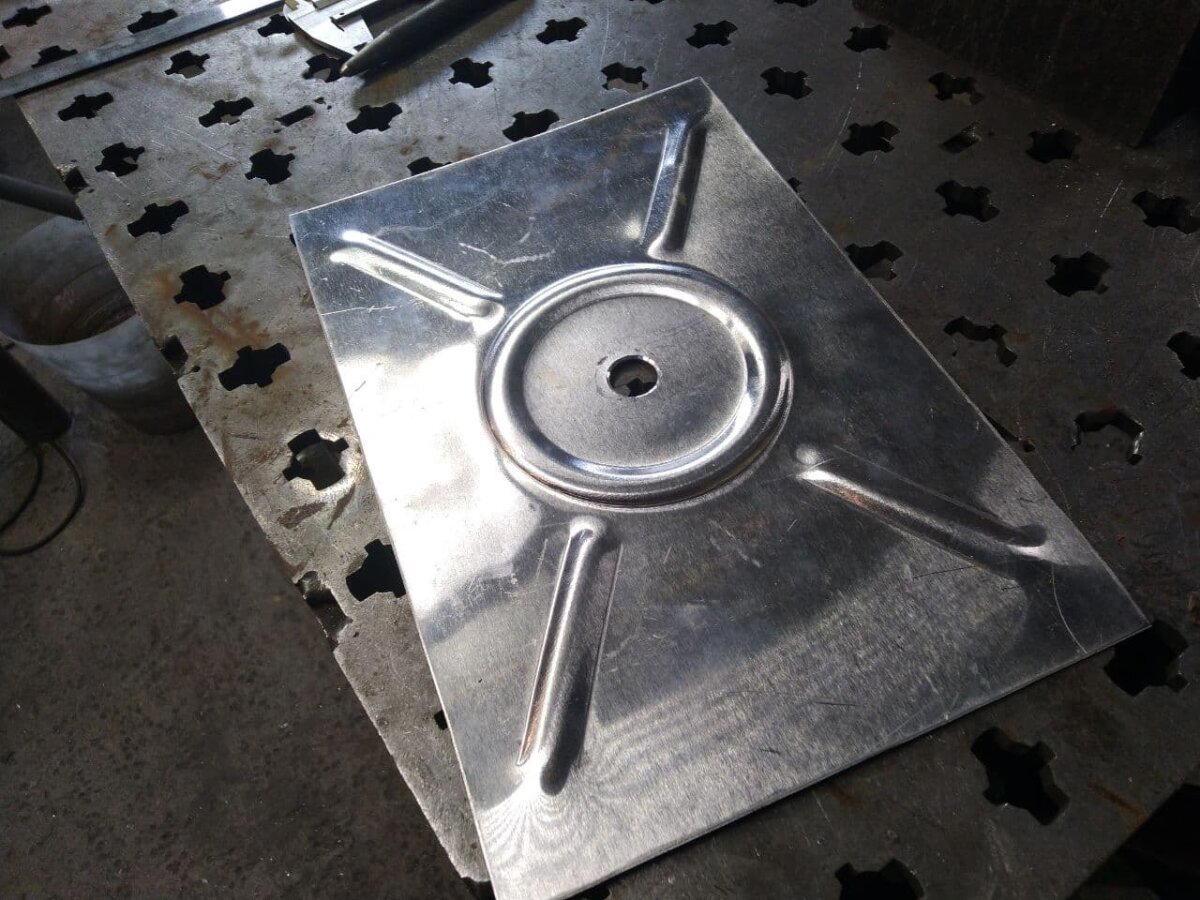

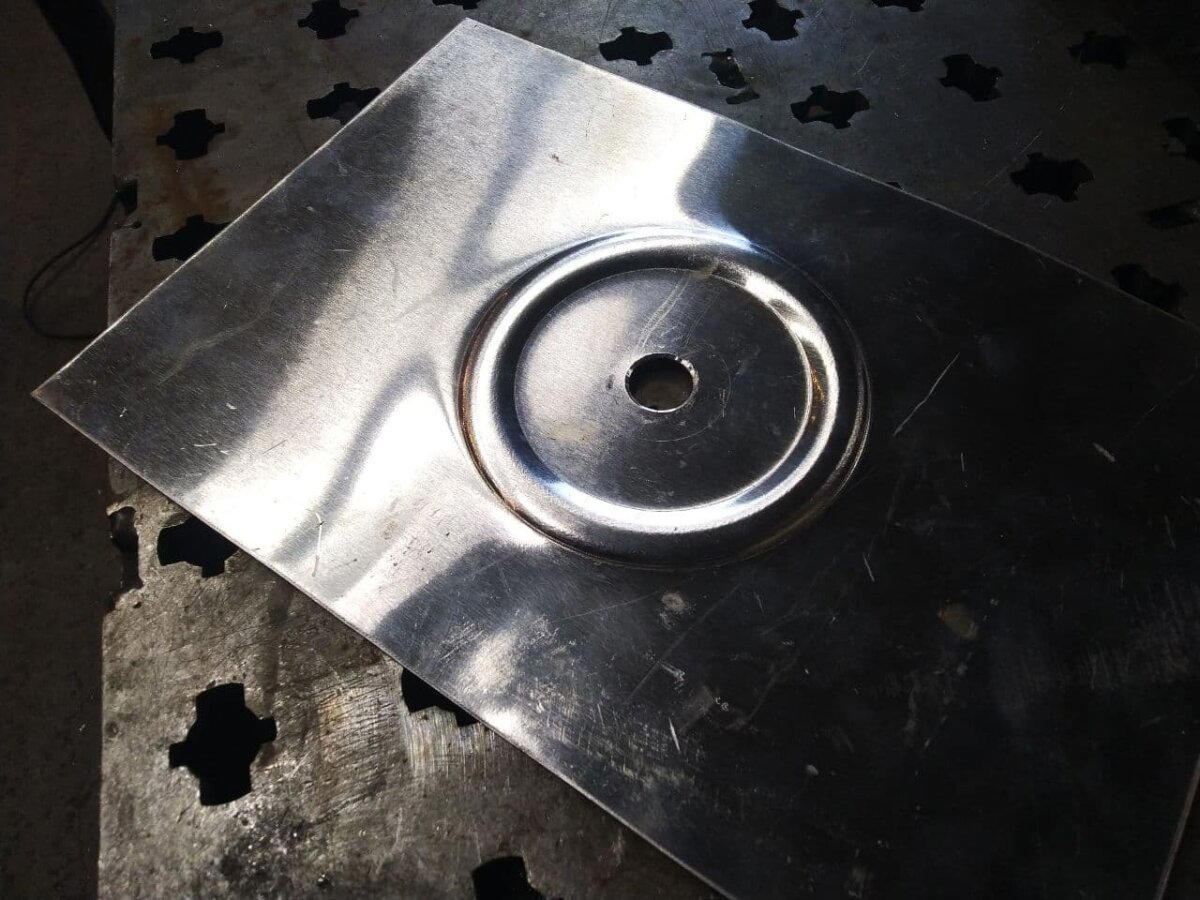

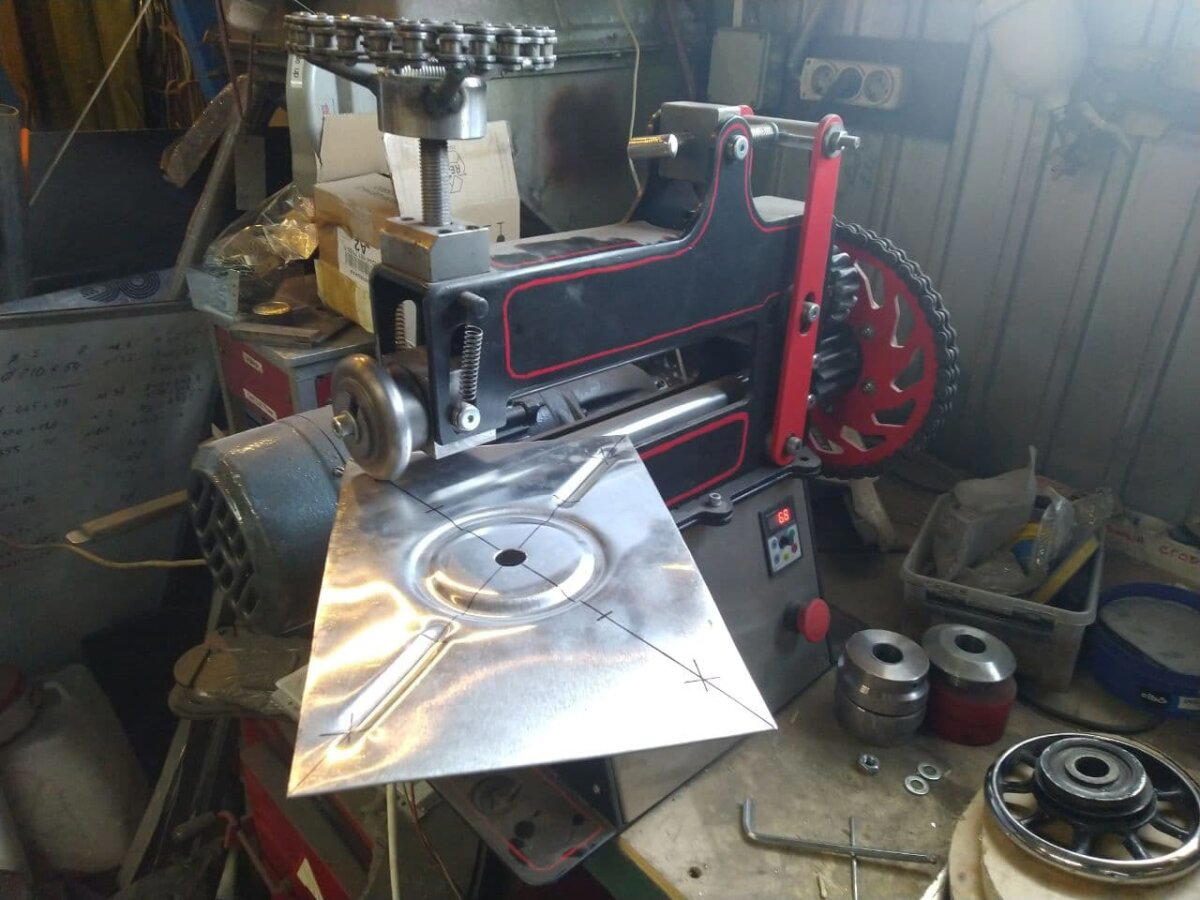

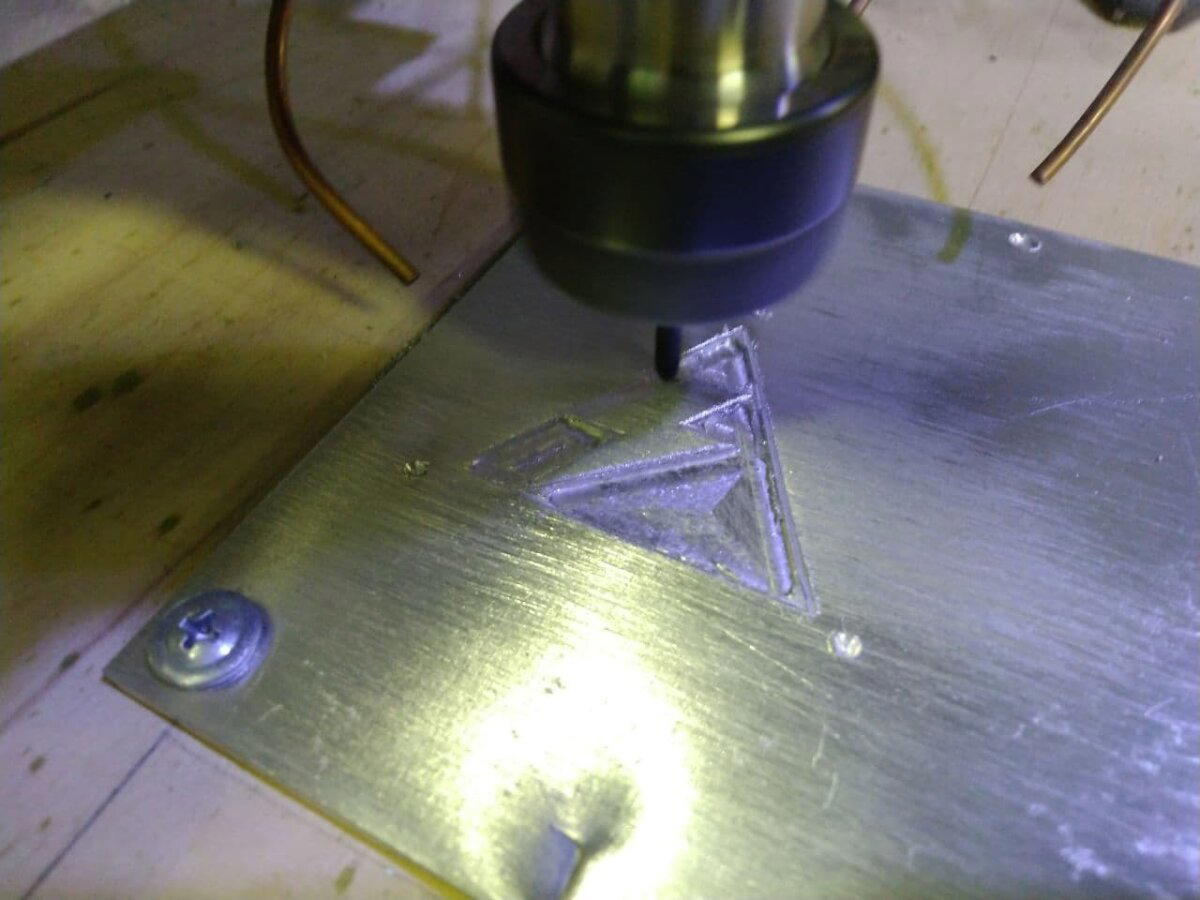

Теперь центральная часть. Её надо отпуклевать. Это такие "вывернутые дырки" симпатишные. Делается с помощью оснастки на прессе. Оснастка точится на токарнике из любого подножного барахла.

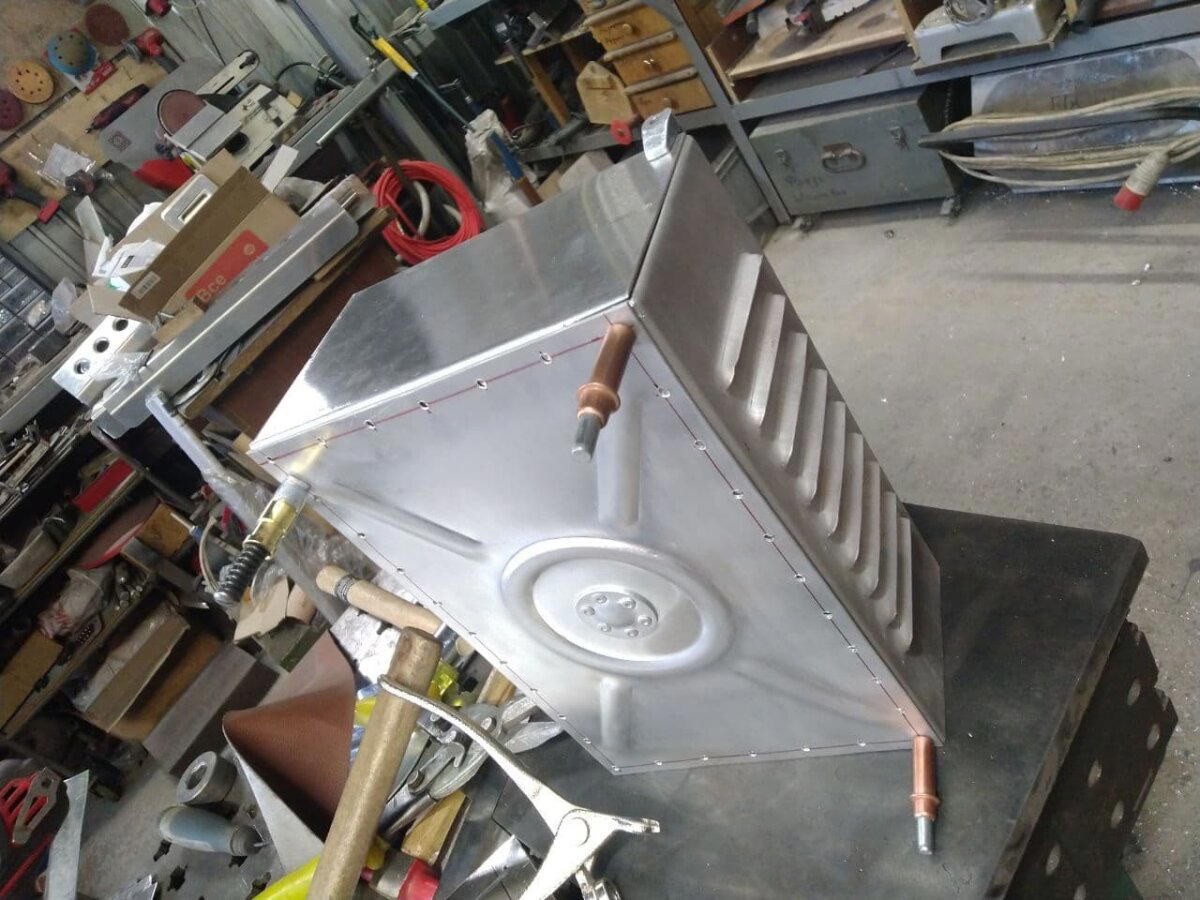

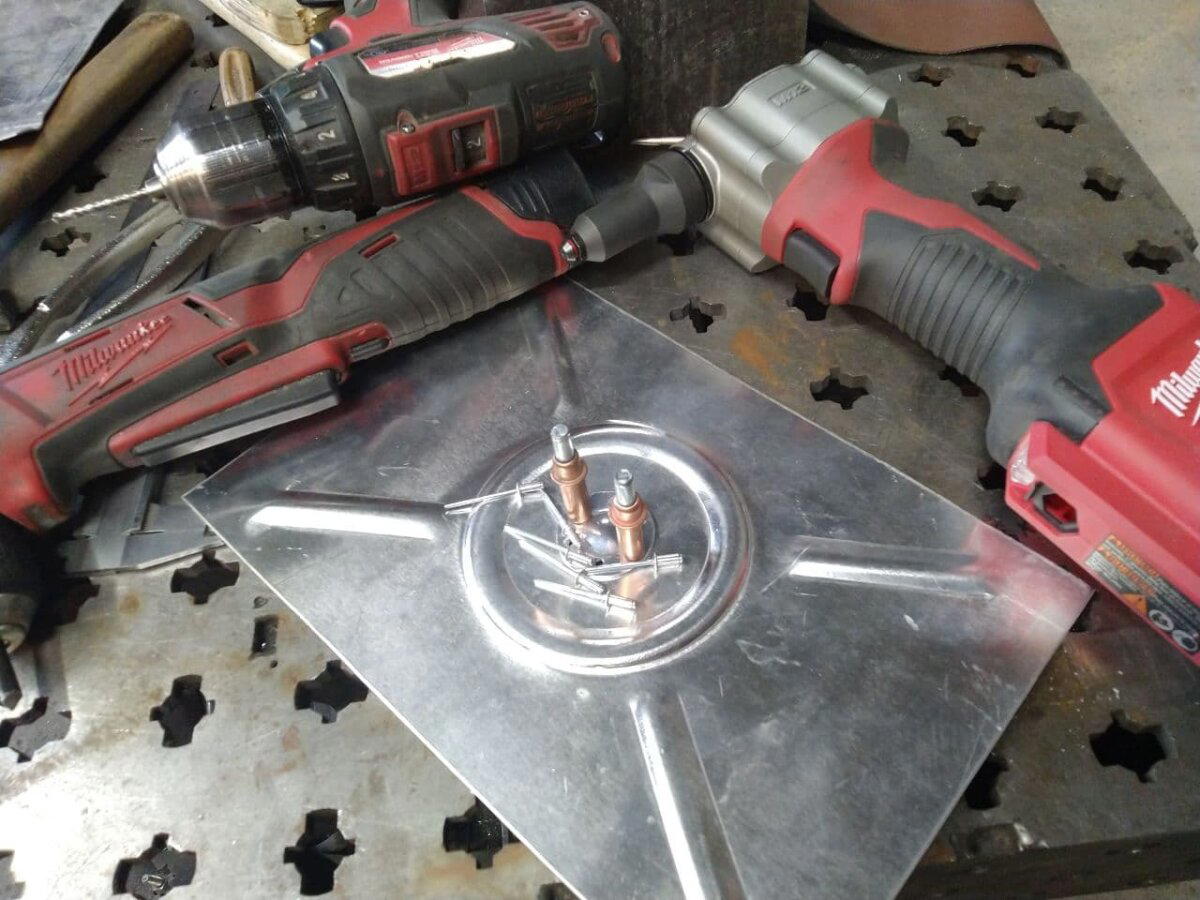

Ну и после этого рамка и серёдка совмещаются и проклёпываются. Опять же. На заметку. Заклёпы есть мягкие, из АМГ и жёсткие. Из дюраля. Дюралевые заклёпы портят мягкий алюминий. Не используйте их вообще для алюмина. Ну и по длине тоже надо подбирать заклёпы. Обычно делают по формуле: сумма толщин металла +полтора диаметра клёпки.

У меня 1,5мм толщина и 3мм диаметр клёпы. Следовательно, я беру 1,5+1,5 + 1,5*3 = 7,5мм. Таких не бывает, значит надо взять 8. И панеслася...

Второй вариант радиусного гиба уголка, в данном случае толщина 3мм, но так же работает и на бОльших толщинах. Сперва вырезаю часть полки, которая мешает гнуться:

Потом, соответственно, сгибаю:

И привариваю сегмент, вырезанный из куска листа.

Разумеется, сперва прихватываю на точки, выставляю, а потом уже даю провар. В данном случае красота шва не имеет значения, потому что металл жирный, лишнее всегда можно снять.

Дальний шовчик, который чешуйками, я наваливал мягкой присадкой Ф1,8мм - но она мгновенно уходит и замучивается пальцами перебирать, подавая её. А нижний шов по радиусу давал четырёхмиллиметровым "бревном" на могучем токе. И быстро и провар.

В итоге, получается вот такая рамка с радиусами:

Дальше это всё надлежит либо выводить под полировку, либо, как в моём случае, под покраску. Поэтому опять же - сильно стараться убирать риску не обязательно. Достаточно будет 100-120 грит - порошковка зальёт.

Кактатак. Это не учебник, парни. И не догма. Это то, как делаю я. Как мне в моей мастерской проще, легче, дешевле и т.д.

Удачи.

По большей части это объединение двух моих старых постов сами знаете откуда, но с добавлениями и правками. Опять же - работа над ним еще не окончена, так что это и дополнительный стимул довести работу до ума.
И спасибо NeXX.t, уж не знаю с нами он или нет, за эту развертку, да еще и в общем доступе.
Итак, начнем

По опыту работы с развертками, с даэдрическим шлемом в частности, пришел к выводу, что модель, как всегда меньше, чем нужно (хотя автор ориентировался на размер собственной головы), и зачастую значительно, поэтому чутка увеличил. Обычно для удобства чутка переделываю детали развертки и размещаю на листе по участкам, чтобы не искать на всех листах. Но в этот раз было как то лень. От того и получилось как получилось - чутка через жопу.Так как с обычной бумагой у меня не клеится (то ли бумага стала плохая, то ли клей, а может руки из задницы) то распечатал на А3 фотобумаге. Так как фотобумага толстая, но зато хорошо, до определенного момента, склеивается (таки да, суперклеем), получилось чутка криво, из-за чего пришлось сделать дополнительный каркас и покрыть эпоксидкой, чтобы выровнять.

Сейчас я может совсем бы отказался от клапанов и схватывал бы фотополимером (который вполне неплохо находит применение и без 3D-принтера), но искривление модели вытекает в данном случае из-за толщины фотобумаги - вроде при проклеивании клапана и какие то десятые миллиметра, но в сумме они дают нехилые расхождения. Но обычная бумага на таких больших моделях мне не нравится, неудобно.

Для сравнения - недоделанный предыдущий шлем, пострадавший от кота. Вроде новый ненамного больше, но внутри значительно просторнее.

Теперь я беру кисточку, кторую не жалко (но так как смола жидкая - вполне себе отмываемая и многоразовая, главное, чтоб синтетика) и покрываю бумажную развертку эпоксидкой, чтобы проклеилось все, что не проклеилось при сборке, ну и для укрепления самой модели.
После завершения сборки и укрепления бумажной модели начинается самая долгая (и самая грязная) часть работы - укрепление стеклотканью. Так как руки были в застывающей эпоксидке (которая уже плохо отмывается как мылом, так и спиртом, а перчатки порядком и на работе надоели), то сфоткал только финал.
Как лучше это делать сложно сказать, так как к единому выводу я не пришел. но все же лучше промазать модель смолой, дать ей загустеть, а далее работать поэтопно - проклеить сперва самы простые части, а затем уже все остальное. Одно могу сказать точно - после промазывания внутри модели смолой также стоит промазать и стеклоткань (весь отведенный на работу кусок) и также дать смоле подгустеть - стеклоткань не будет так сильно волокниться и нарезание ксков будет без накрошившихся волокон стеклоткани - они останутся в смоле.

Так как смола что внутри шлема, что на стеклоткани у нас начала схватываться - нам легче склеивать их друг с другом, да и стеклоткань лучше принимает нужную форму и не стремится выпрямиться.
Далее оставляем модеь в покое, пока не застынет, иногда поглядывая, не сползла ли стеклоткань (пока смола не застыла можно подправить и прижать куски, которые не захотели ложиться так, как нам надо), тут нам может помочь строительный (да и обычный, если вас за его порчу не убьют) фен, турбозажигалка или минигорелочка - при разогревании даже загустевшая смола становится ненадолго более жидкой, что помогает нам доклеить плохо проклеевшееся.
следующий шаг я вообще делал уже потом (тем более что всегда есть остатки смолы, которые некуда деть) - промазать "швы" стеклоткани смолой, чтоб небыло лишних зазоров. Предварительно скальпелем или каким нибудь канцелярским ножом срезать ненужное (например торчащие края стеклоткани). можно еще пройтись наждачкой или какой нибудь крупной абразивной губкой.

А еще стеклоткань очень хорошо снижает общую массу шлема (раза в 2 легче соседа). Далее начинается самое муторное - счистка бумажного каркас. Не сказать, что это прям принципиально - как бы можно вручную/шлифовальщиком просто шлифануть, а оставшиеся бумажные участки оставить как есть, но я люблю, когда все максимально надежно, а даже проэпоксиденная бумага в случае сильного механического воздействия будет слабым местом (а еще под ней могут быть пустые каверны, как, например, заметно над глазницами.

Все делается поэтапно, и там, где я уже счистил бумагу я покрыл эпоксидкой - тогда я использовал смесь смолы с гипсом, скульптурным мелом и алюминиевой пудрой и аэросилом (он же диоксид кремния, он же полисорб, который продается в аптеке - повышает вязкость смолы). Возможно это тема для отдельного поста про работу со смолой, но так как такового еще нет - советую смешать все до добавления отвердителя и не советую смешивать сразу много - в большом количестве смола, да еще и с наполнителями, может начать сильно разогреваться (да, сама по себе) и большой объем просто застынет в емкости до того, как ее примените

ну и далее покрываем, покрываем, сошлифовываем, покрываем и так далее до нужного результата. Можно использовать листовой пластик для "армирования" подтекающей смолы, в особенности где у нас углы, чтобы проще было потом доводить их до ума.
Особенность этого этапа - сразу разведенной смолой есть смысл разве что промазать либо места, которые собираемся покрывать, для улучшения последующего схватывания. Соответственно даем загустеть как и этому слою, так и смоле в банке (главное, чтоб греться не начала, но в малых объемах спасет морозиловка, куда можно ненадолго поставить банку, если вдруг она начала нагреваться - мне во всяком случае это пару раз помогло), когда смола достаточно густая (кондиция определяется опытным путем), начинаем ее наносить на модель, при необходимости подогревая, если смола стала слишком вязкой.

И вот результат на данный момент
Ради интереса окрасил хромовой краской (брал на пробу ARTON Super Chrome - шикарная - ложится хорошо, ровно (особенно если не забыть с модели пыль стереть), сохнет быстро - мне понравилась, да еще и отечественная)

Доделывать осталось вроде и не много, наверно на пару-тройку дней/вечеров, но работы достаточно пыльной - придется в основном шлифовать и подтачивать смолу, лишь иногда где то подмазывая эпоксидкой (для финишной доводки использую уже не обычную эпоксидку, а двукомпонентную в шприцах - конкретно Bison Epoxy Metal - не скажу, что дешевая, но ее удобно замешивать вот совсем капельками, хорошо прихватывается и обрабатывается)
Соответственно нам понадобятся разнообразные наждачки, абразивные губки, и гравер.

Ну и на данный момент все. Продолжение (однажды) проследует...

Создавайте, творите и не бойтесть закосячить - не получится сразу - получится потом!

Буэнос диас, например. Поступила задача - сделать новую шлицевую муфту, т.к. поменяли насос, а у нового насоса другой вал. А такой же как прошлый купить не получится, потому, что кажется что-то случилось.

Окей. С чего начинается муфтостроение? Ну разумеется с составления чертежа. Даже в такой простенькой детали есть варианты накосячить. А учитывая её размер, заготовка стоит порядка 2500 (с доставкой). Не хотелось бы её зафачить. Это ж я в таком разе на 2500 меньше заработаю. После чертежа, переходим на токарный. Впрочем на токарном-то любой может... Как и на фрезерном, на каком были выполнены расточки под резиновые демпферы.

Далее - термообработка. Поскольку сталь - марочная, а не абы что, можно с уверенностью греть печку до указанной в апокрифах апологетов термички значений. И на выходе, искупав раскалённую железку из стали 40Х в масле, получаем вот такого негра.

Отпуск до нужного значения по твёрдости схематично не указан. Твёрдость взята из показаний твердомера, применённого на образец.

А вот теперь начинается та самая уличная магия, за которую и платят деньги. Нужен чертёж шлицевой части, да не просто "чертёж", а так, чтобы готовле изделие потом имело посадку без люфтов, но и не прессовую. Что делать? Берём образец вала. И обводим шлицевой торец.

Сканируем его и правим в фотошопе уровни так, чтобы вытянуть контраст. А потом всасываем в Солидворкс и нарулив размеры скана до масштаба 1:1, обводим 1 зуб и впадину и делаем круговой массив.

Теперь пробный выстрел по картону на лазере. Чисто проверить, оно или нет, прежде чем делать в металле. Ну во второй попытки сошлось.

Отлично. Казалось бы - ставь на эрозию и радуйся. Но нет. Нельзя! Не время, товарищ! Если вот прям вот так просто вырезать на эрозии - получится очень похоже, но не то. Поэтому делаю многочисленные пробы, с несколько разным размером, пока, наконец, пробный кусочек не садится на вал с посадкой "как надо".

Ну теперь можно и "зачётную" деталь обработать. Центральное отверстие было вросверлено и развёрнуто ещё на этапе токарной обработки, поэтому заправить проволоку, занулиться и т.д. уже не представляет особого труда. Собсна, станок - жги!

После непродолжительно резки... (заняла часа два, в то время как наладка и вычерчивание шлицевой заняло часа 4) - снимаю деталь и пробую...

Идеально. Шлицевая ровная, вал вошёл прям до упорной закраины. Люфтов нет, при этом заходит от руки с лёгким усилием и со смазкой.

А теперь давайте посмотрим, сколько времени и оборудования нужно.

1. черчение. 20 минут. Нужен ноутбук. Покупался за 2 килобакса.

2. Отрезка заготовки от "бревна". Затрачено 10 минут. Нужна ленточная пила примерно за 150 тыс.

3. Токарная обработка. Затрачено примерно 45 минут. Нужен токарник примерно за 350+ тыс.

4. Сверление отверстий под муфты. 15 мин. Сверлилка за 50К.

5. Расточка отверстий под муфты. 2 часа. Фрезер за 150К

6. Черчение шлицевой и черновая проверка. 1,5 часа. Нужен ноут +сканер +лазер СО2. Ноут уже учли выше, сканер +лазер обошлись примерно во 50К.

7. термообработка. печь за 30К и 15 часов времени.

8. проверка твёрдости. 10 минут и твердомер за 40К

9. электроэрозионная резка. 6 часов и станок за 1,2 ляма.

Нормально вроде выходит, не? А казалось бы - да чо там делать? Простейшая деталь же! А на круг - два дня ковыряйся, имея два цеха станков и офис. Разумеется, пока идёт отпуск заготовки (остывает с печью всю ночь) я там не нужен особо. И пока эрозия пилит - тоже не сильно нужен и делаю другие заказы. Но тем не менее, по времени это примерно так. А соответственно, и по баблу.
