Как это сделано. Рамочка для фотографии.

Здрасьте, уважаемые.

Первый пост это как первое соитие... по идее должен быть неудачным и коротким. Но этому городу нужен герой, поэтому первый пост будет длинным и напыщенным насыщенным картинками.

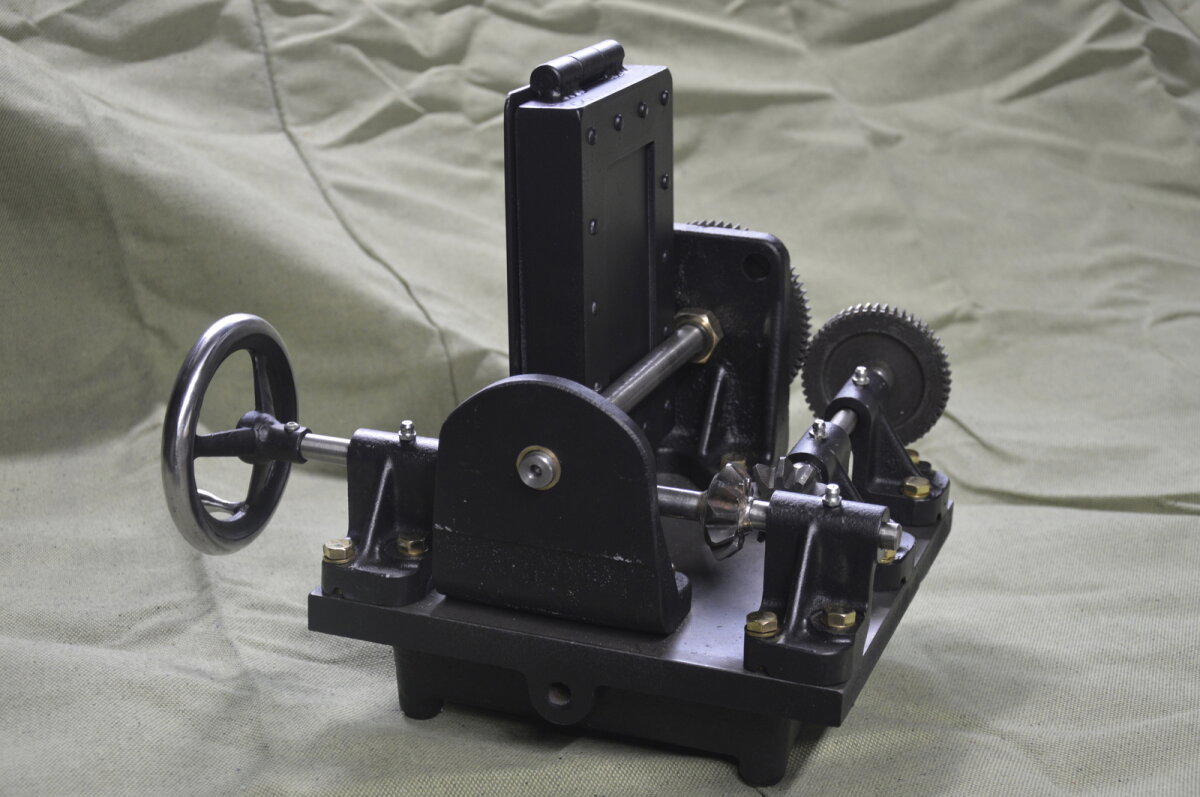

Короче, замес таков: меня зовут Иван, и я у мамки слесаришка. Внезапно получаю заказ. Максимально размытый. Человек хочет подарить жене скульптуру на прикроватную тумбочку. Скульптуру железную, совершенно бесполезную. По итогам длительных переговоров, приходим к тому, что я не могу просто взять и сварить кучу всякой дряни в одну хреновину, зато могу сделать предмет с каким-то предназначением. Например, держатель для трубки. Но жена не курит. Тогда подставку под телефон. Но уже есть. Часы? Раздражает тиканьем. Рамка, блин, для фоток её устроит? Стоит, молчит, сияет, тяжолая из железа! -Да, говорит, зашибись. Только не сияет, а матовая. И давай, говорит, не ей на тумбочку, а мне в кабинет. Нуок. Получилось так:

Ну по ТЗ, чо... :) Тяжолое, большое, матовое.

А теперь,  как это сделано...

Сам замысел (куча шестерёнок, и ваще паровоз-стайл) - диктован заказчиком. На чём его реализовывать? Самое простое и понятное - основание. Берём поверочную плиту бывшего 1-го класса с дальних рубежей страны, используя безналичный перевод денег и транспортную компанию:

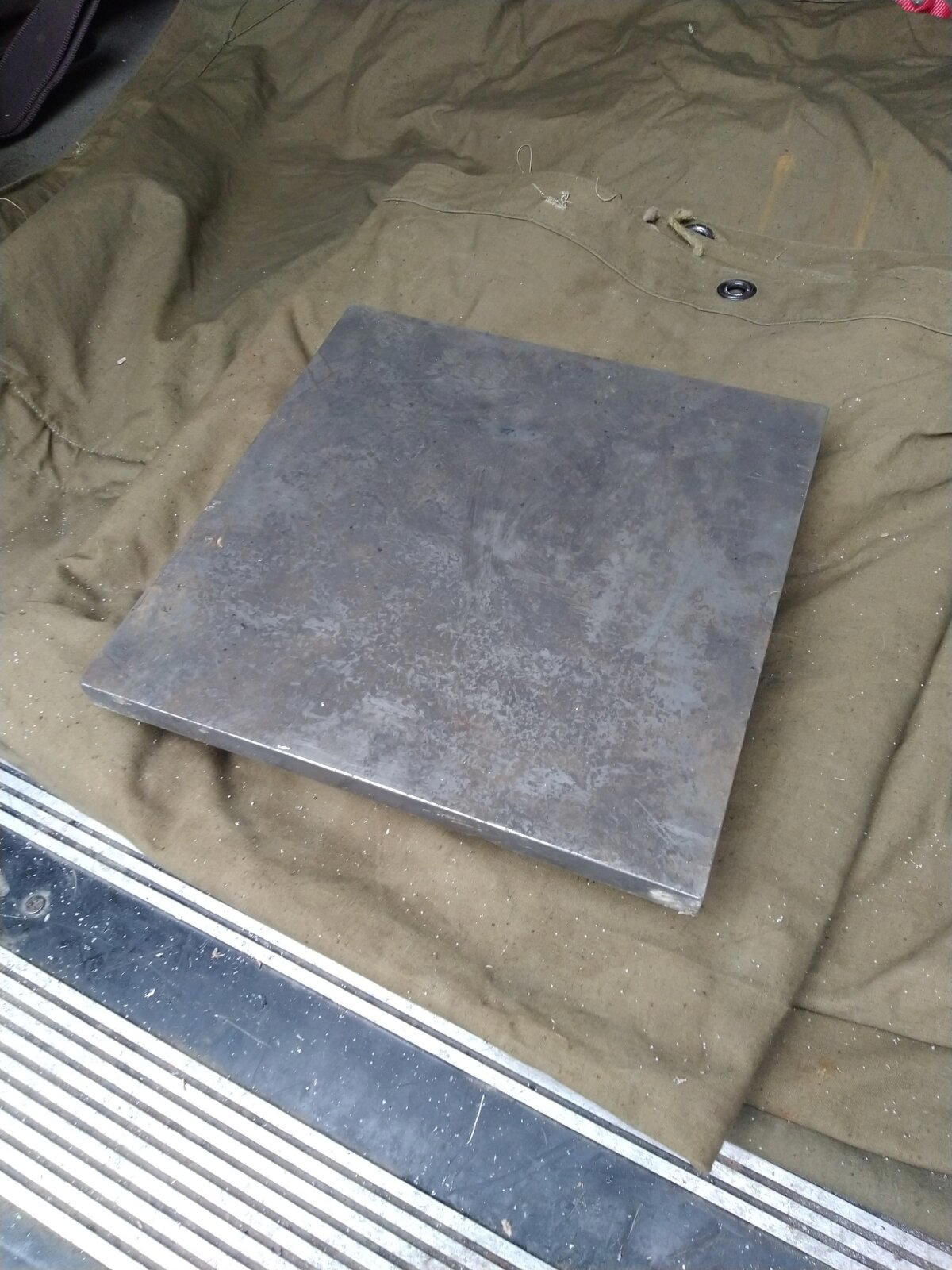

Чистейший советский чугун. 12 килограмм!

После этого вдумчиво курятся сайты автомагазинов по кейворду "кронштейн" и "УАЗ", "ГАЗ"... ну принцип, думаю, понятен. Оттуда фильтруются слишком большие и слишком мелкие железяки. И слишком дорогие тоже. Бюджет не резиновый. Меньше потратил - больше заработал, т.к. графа "итого" уже зафиксирована рукопожатием. В итоге набираются следующие штуки: опора от ЗиЛ 130, крон генера от ВАЗ и крышка рессор от УАЗа:

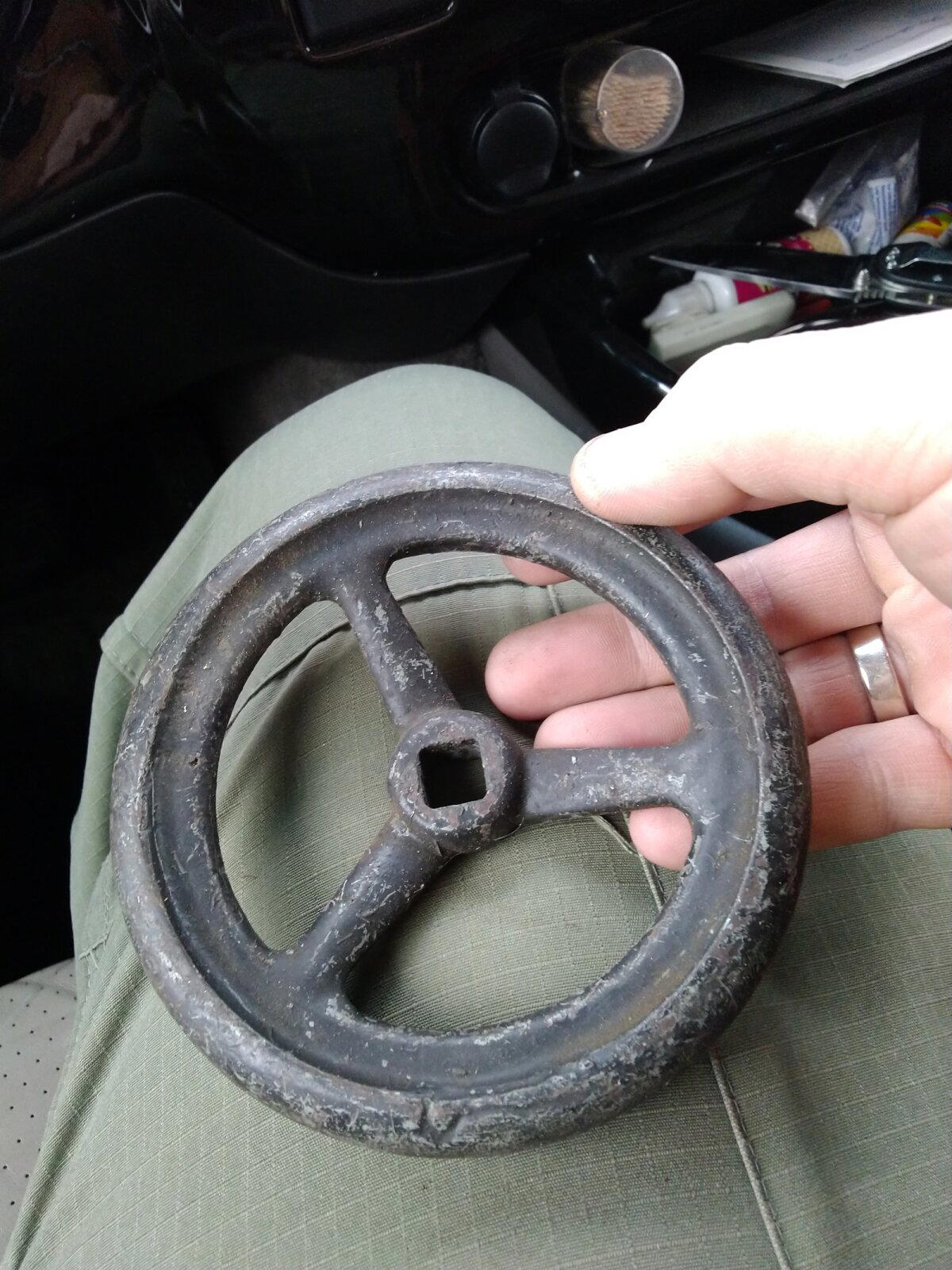

Шестерни скачиваются с торрента собственных залежей всякого барахла. Судя по всему, это бывшие шестерни гитары какого-то токарника... но на мой они не встают и ваще неизвестно, откуда они приросли. В дело! Осталось малость... ручка, чтобы крутить. Можно взять станочную, но они огромные... а вот нашлась от подводной лодки. Внезапно, да? Судя по всему, это штурвал с магистрали воздуха высокого давления. Приехала из Севаса, транзитом через Пушкин (Ленобласти) в Подмосковье. Ручка-путешественница! :)

Нуок, чо... Можно созидать. Сперва - макет на ДСПшном куске:

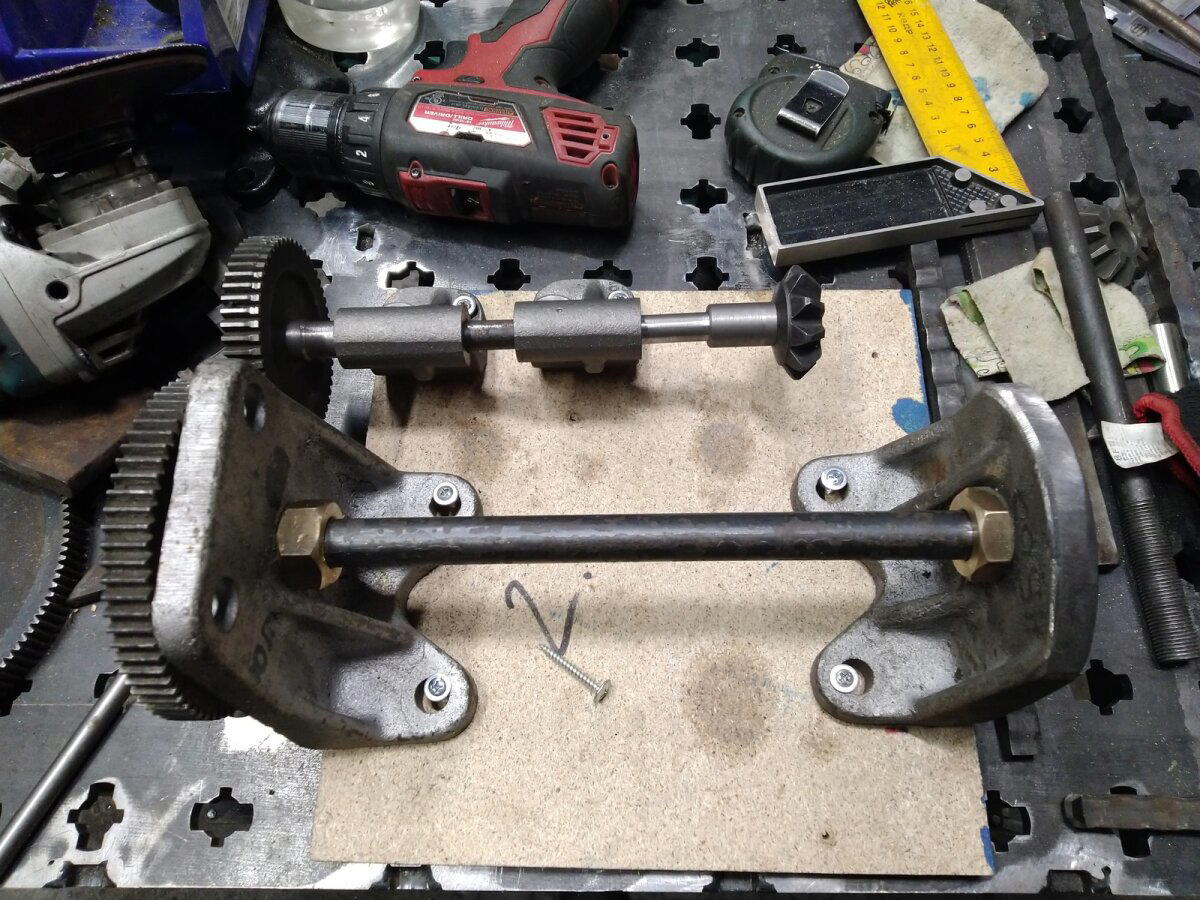

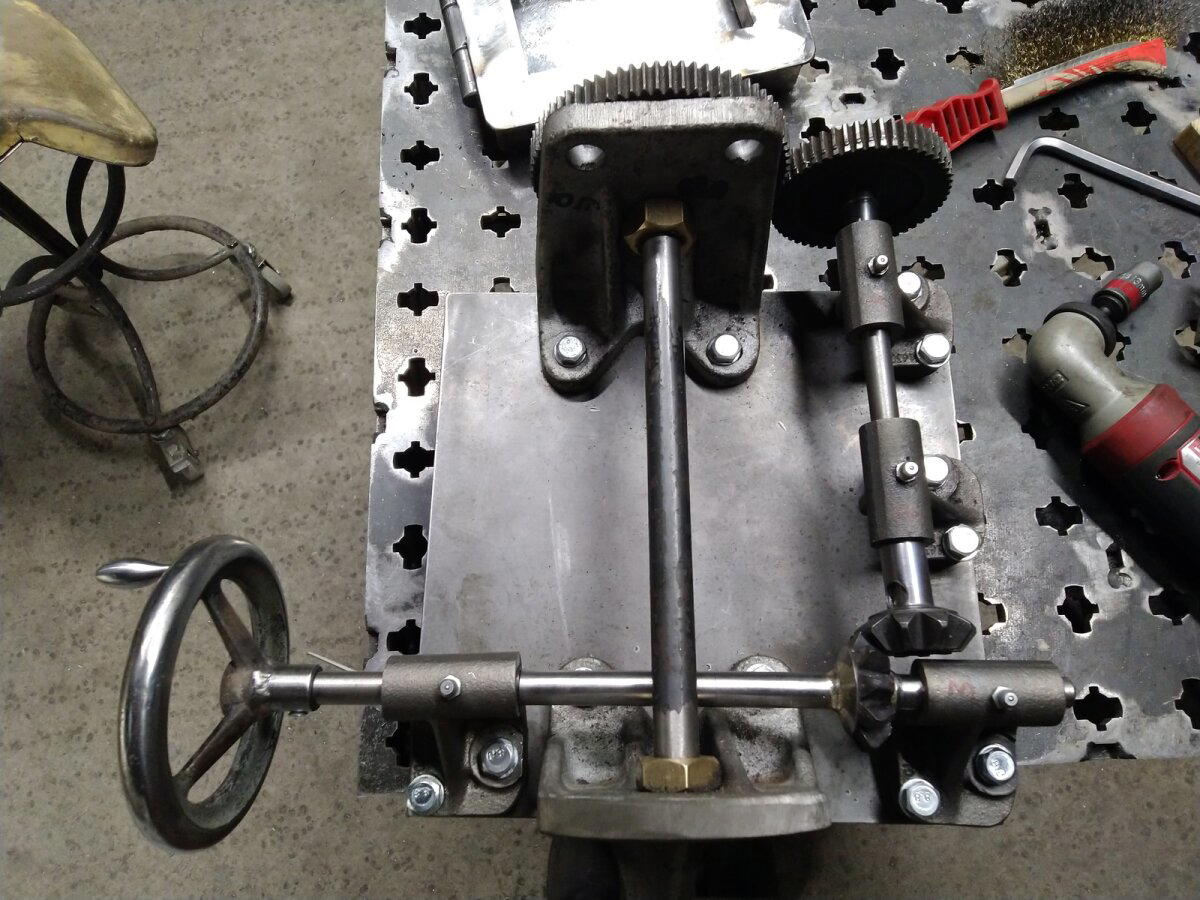

Главный вал, обводной, часть главной передачи - вроде срастается... Кронштейны генератора чуток обрезал и в них присадил пресс-маслёнки. Не то, чтобы они были нужны очень... но так, прикольно же:

Штурвал от подлодки дополнил ручечкой от токарника ТВ-320, заварил центральную дырку и добавил муфточку для посадки на цилиндрический вал:

Рамку решил не вульгарно сварить, а спаять. Серебро-латунным припоем.

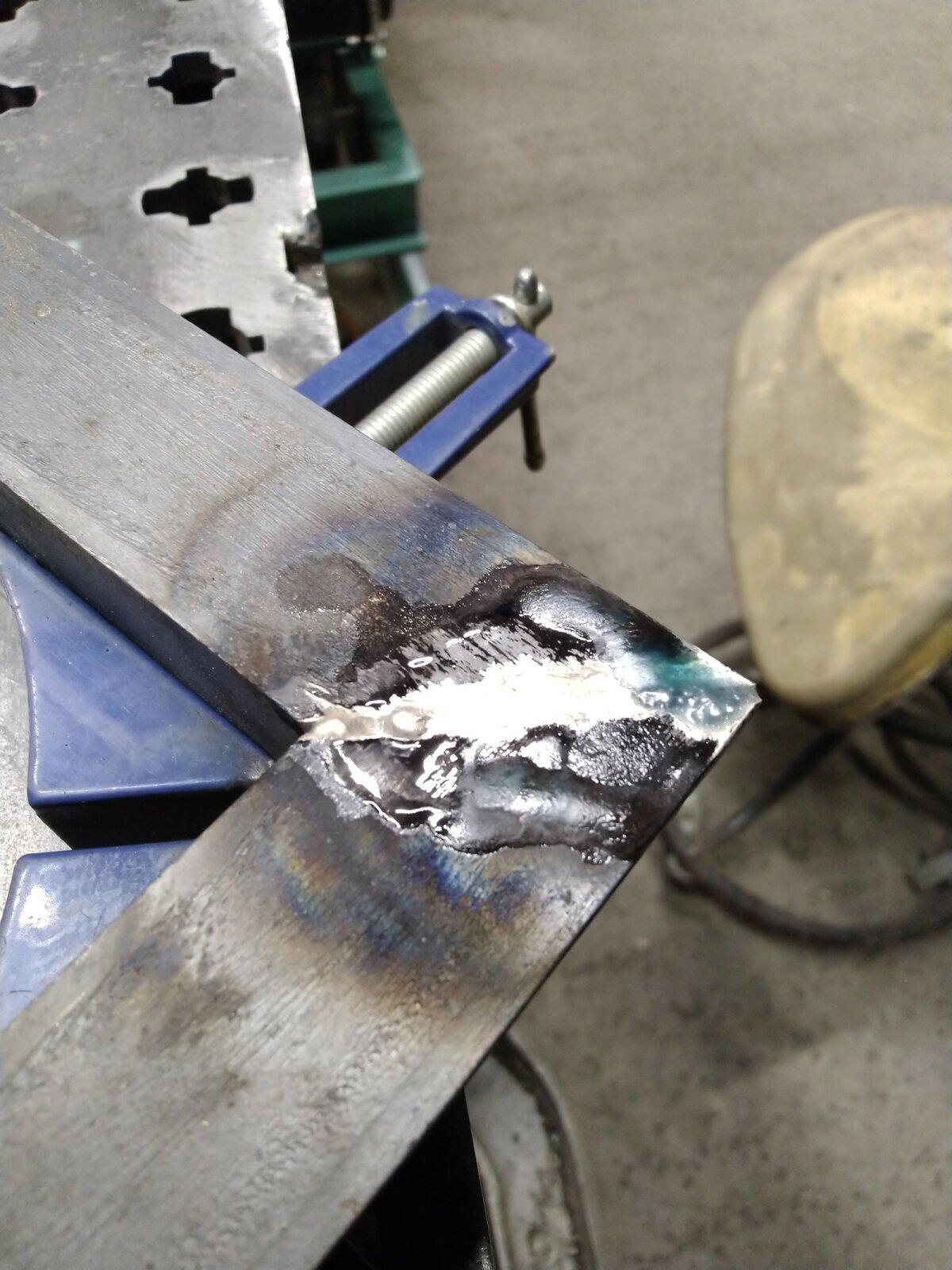

Сперва она, канеш, выглядит не особо...

Но если её шлифануть, то внутри у неё вот так:

Теперь сама подложка. Она тоже из обычного стального уголка, а внутрь вложен кусок листа. А чтобы не варить (ну опять же, XIX век, какая сварка?) - стальные заклёпки:

Теперь остаётся финальная сборка:

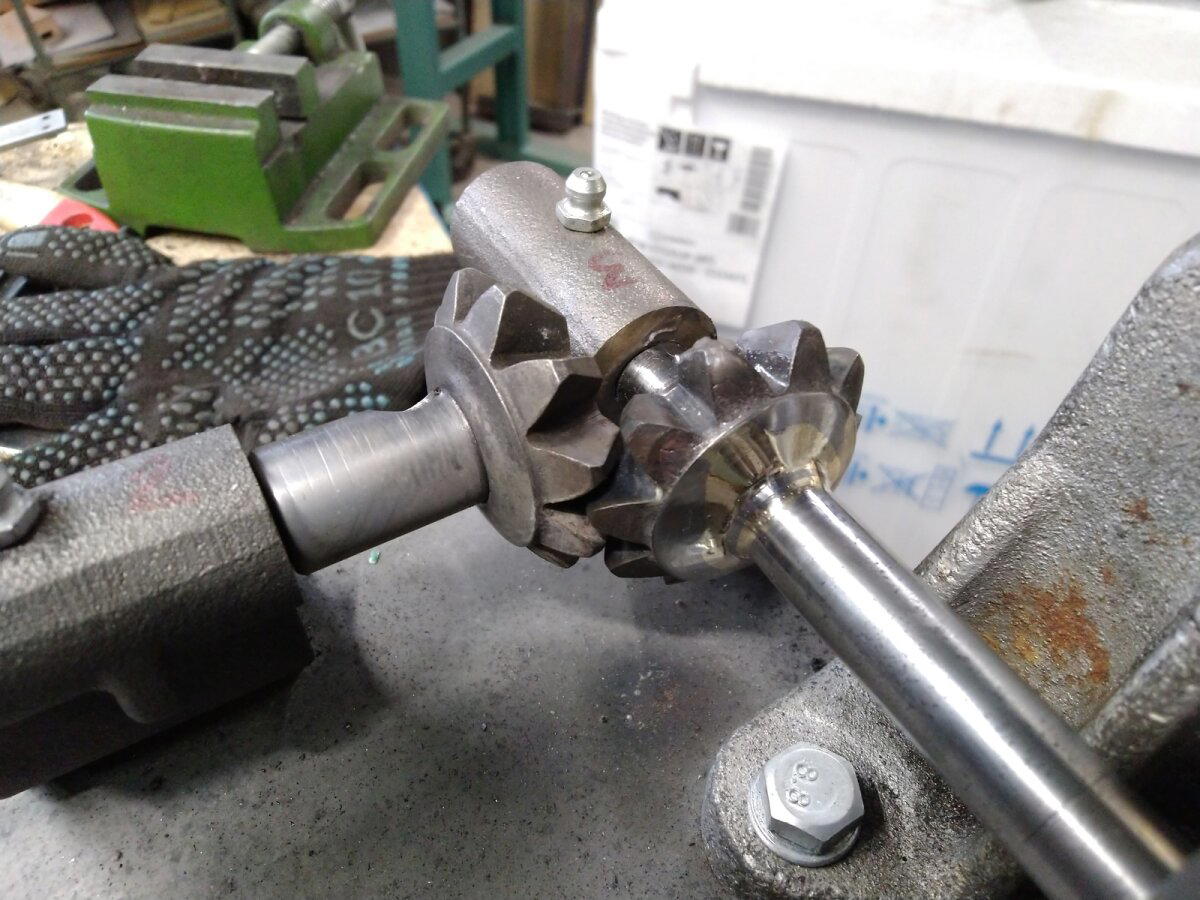

И припаять ведущую коническую шестерню. Тем же припоем:

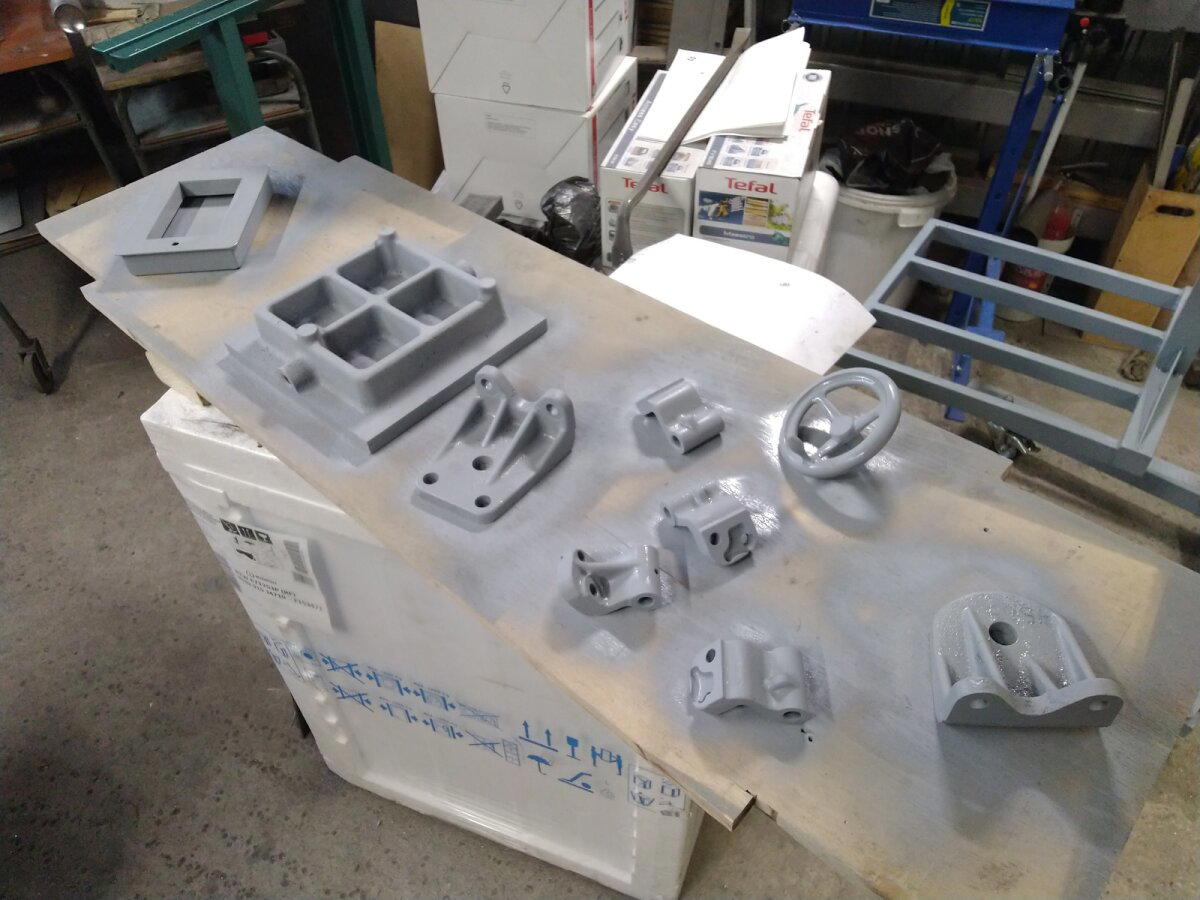

После этого изделие полностью готово со слесарной точки зрения, остаётся окраска. Честно говоря, в плане покраски у меня руки растут из тазобедренного сустава. Валиком накатать - ещё куда ни шло. А вот нанесение распылением - не моё. Ну вощем, неважно. Уплочено - проглочено. Сперва грунтовка:

потом окраска... в несколько слоёв.

Ну и сборка. Разрешите также отметить пару моментов. В целом они проходят по разделу "разное", но обычно называются "дрочевные пиздюлины". Это то, что делает проект проектом.

Например, латунные подшипники скольжения, запрессованные в опоры и пришлифованные в плоскость:

Или вот, латунные болты:

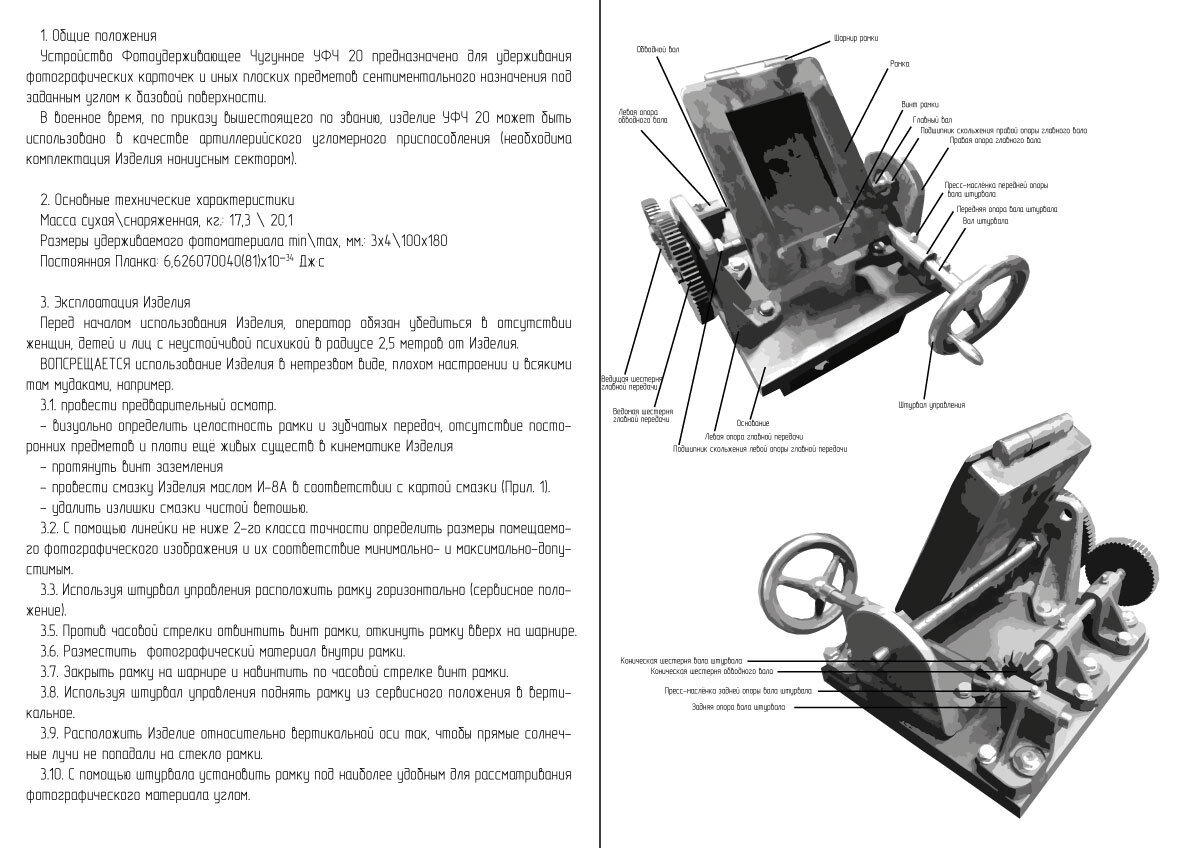

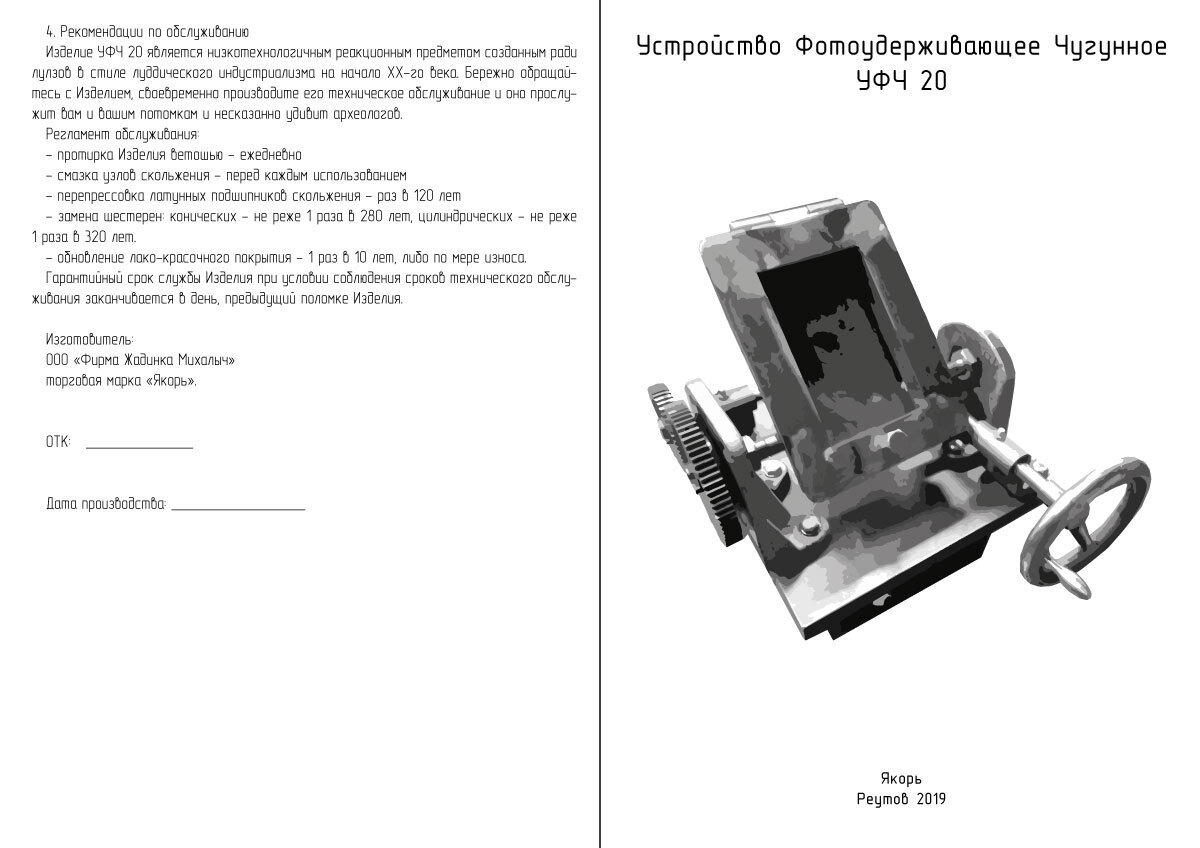

Ну как-то так... А финальным штришочком к проекту выступает инструкция по эксплОатации. :)

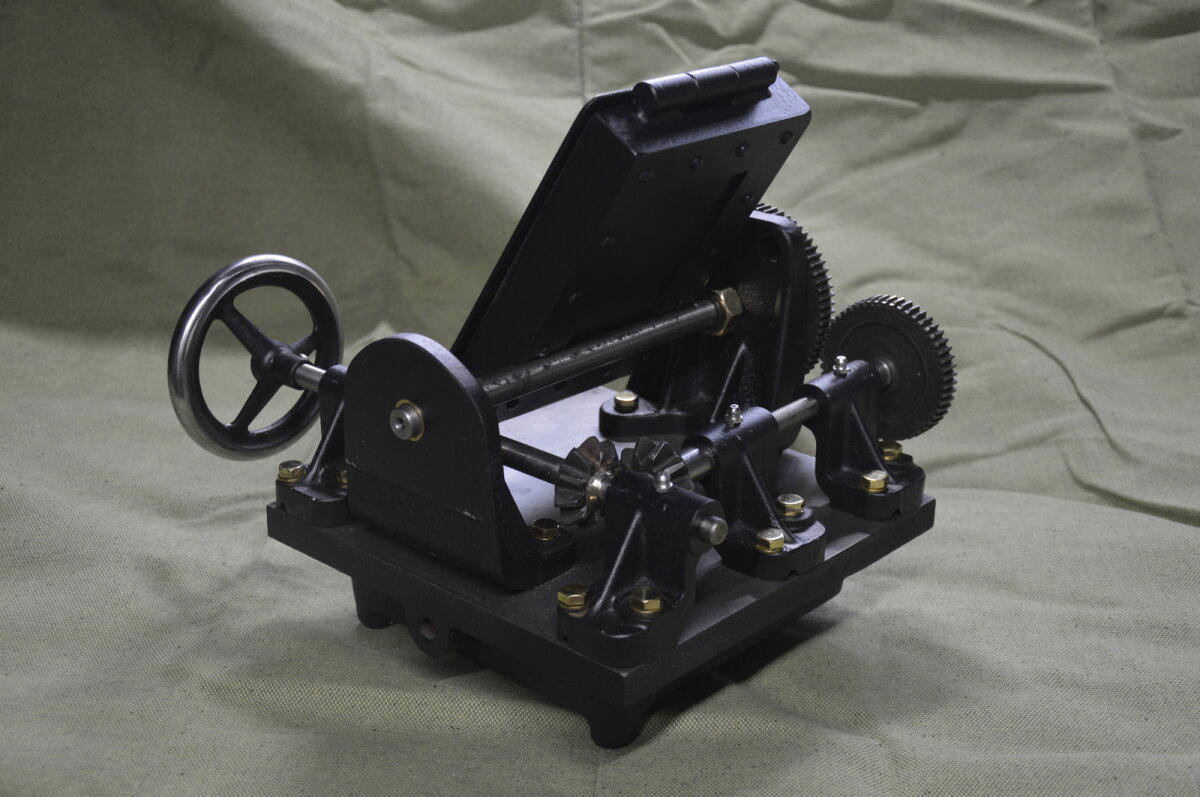

И собственно, функционал. Рамочка может отклоняться от вертикали на угол в 90 градусов. Ну и на любой произвольный от 0 до 90. И жить в этом состоянии, не падая.

Стоя:

И лёжа.

Для первого раза, наверное, хватит...

Ценник не спрашивайте. Много. :)

Заказчик довольный.
