Станок для двоения кожи

Сделал себе станок для двоения кожи, хочу поделиться с вами результатами своей деятельности. Для ЛЛ сразу фото готового станка:

Найти кожу в нужной толщине бывает сложно, особенно если нужна одна и та же кожа, но разной толщины, поэтому решил придумать себе какое-то приспособление для этого. Промышленные станки сразу мимо, т.к. очень дорого и занимает много места, ручные станки хорошего качества с прокатыванием кожи между двух валов стоят тоже ощутимых денег, требуют точной настройки и не подходят для мягкой кожи, вручную ножом можно спустить край, но целиком кожу таким образом двоить будут только маньяки.

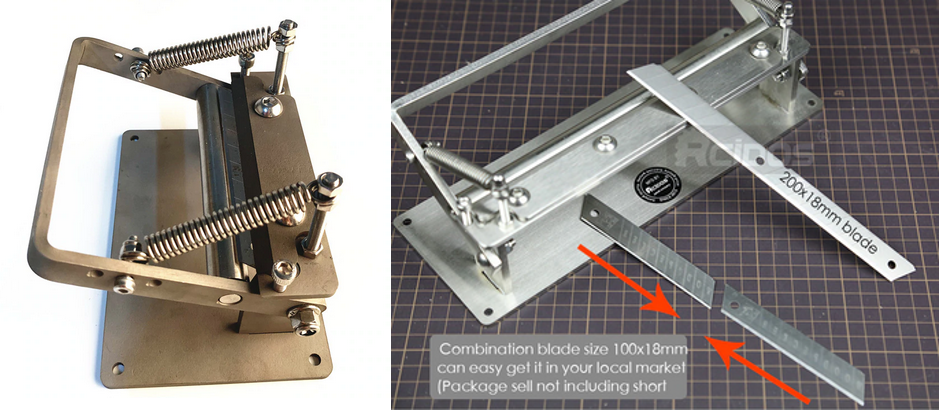

В итоге нашёл на али станочек с ручной протяжкой кожи, где в качестве режущей части используется лезвие для канцелярского ножа, вот такой:

Таких станков есть 2 размера - под одно лезвие и под два, т.е. вдвое шире.

Я решил, что широкий станок стоит слишком дорого для того, чтобы просто проверить работоспособность приспособлений такого типа, поэтому купил станок под одно лезвие, то есть с шириной обрабатываемой кожаной полосы не больше 9,5 см.

Как и многие другие китайские вещи, этот станок нуждался в доработке и "из коробки" работал с некоторыми нюансами. В первую очередь я убрал царапины с вала, т.к. при работе они оставляли следы на коже, подложил по бокам вала шайбы, чтобы он не болтался, добавил пару гаек, чтобы не кривились винты, которые соединяют рукоятку с пружинами. Также полностью разобрал станок и сошлифовал все острые грани.

Дальше сделал основание из трех слоёв фанеры и покрыл его маслом.

На основание с помощью четырёх глухарей установил два самоцентрирующихся подшипника.

Вал мне сделал товарищ, у которого дома есть токарный станок. Вал сделан из штока стойки амортизатора, посередине просверлены 5 отверстий с резьбой М4 для фиксации заготовки.

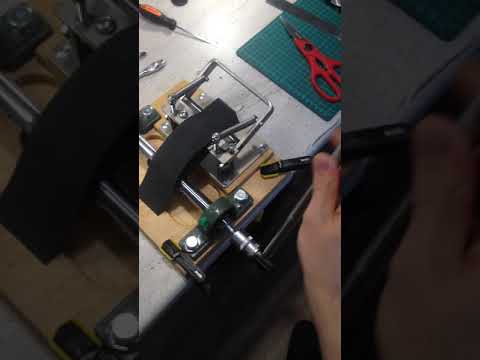

В итоге после сборки получилось как-то так (извиняюсь за вертикальное видео, снимал для инстаграма):

Но бывало, что всё шло не так и получался такой результат:

Или вообще такой:

После этого китайский станок подвергся нескольким существенным переделкам.

Во-первых, пружины с внутренней стороны рукоятки мешали прохождению кожи и я перенёс их на наружную сторону. На рукоятке было достаточно перевернуть винты, на основании пришлось просверлить по углам пару новых отверстий.

Дальше был сделан валик, который прижимает кожу к основному рабочему валу. Вал сделан из чёрного капролона, ось из 201-й нержавейки толщиной 5 мм. Для удобства вставляния кожи под валик, из тех же материалов была сделана ручка, за которую можно оттягивать валик при опускании рукоятки. С изготовлением валиков и осей также помог товарищ с токарным станком.

Ручка оттягивает валик с помощью двух тяг, которые я сделал из листовой нержавейки (из металлической линейки), они расположены с внутренней стороны рукоятки.

Такая форма нужна, чтобы не мешал винт на рукоятке.

В качестве пружин, прижимающих капролоновый валик к стальному валу, использовал пару пружин от двойной педали для барабанов, пришлось немного обрезать их по длине и отогнуть крайний виток для фиксации на оси. Также пришлось заменить винты, служащие осями для рукоятки, на более длинные, чтобы прицепить на них пружины.

В вал закручен болт М12, вращать вал можно как вручную воротком с головкой на 19мм, так и шуруповёртом через переходник.

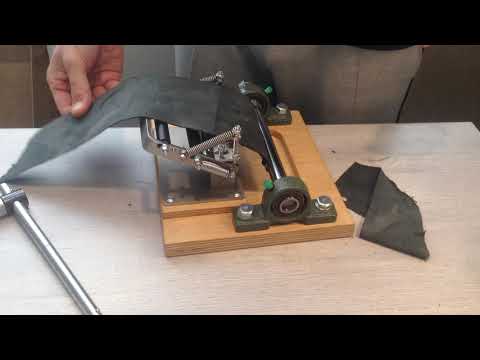

В итоге всё получилось так, как я хотел, вот так теперь работает станок:

В качестве заготовки взял кусок кожи, который уже двоил до этого, этот кусок так себе по качеству и имеет дефекты, с хорошей кожей результат выглядит более впечатляющим, просто этот кусок было не жалко пустить на эксперименты.

Готовый станок конечно имеет некоторые недостатки, обусловленные конструкцией:

- ширина заготовки не должна быть больше длины лезвия канцелярского ножа

- нужно заранее делать в коже отверстия для фиксации на валу

- остаётся необработанный кусок кожи от вала до лезвия (его можно ещё раз прогнать с обратной стороны, но это не очень удобно)

Но и плюсов тоже много:

- можно двоить практически любую кожу

- легкая настройка, надёжность и простота конструкции

- не нужно точить нож, затупившееся лезвие можно просто поменять на новое

В целом он гораздо лучше, чем ничего, я доволен, что заморочился и всё-таки его доделал.

По расходам всё вместе вышло тысяч в 6-7 или около того.
