Технопорно. Печатаем колёса для старой телеги.

Не совсем тематическое сообщество, но вдруг кому-то тоже будет интересно?

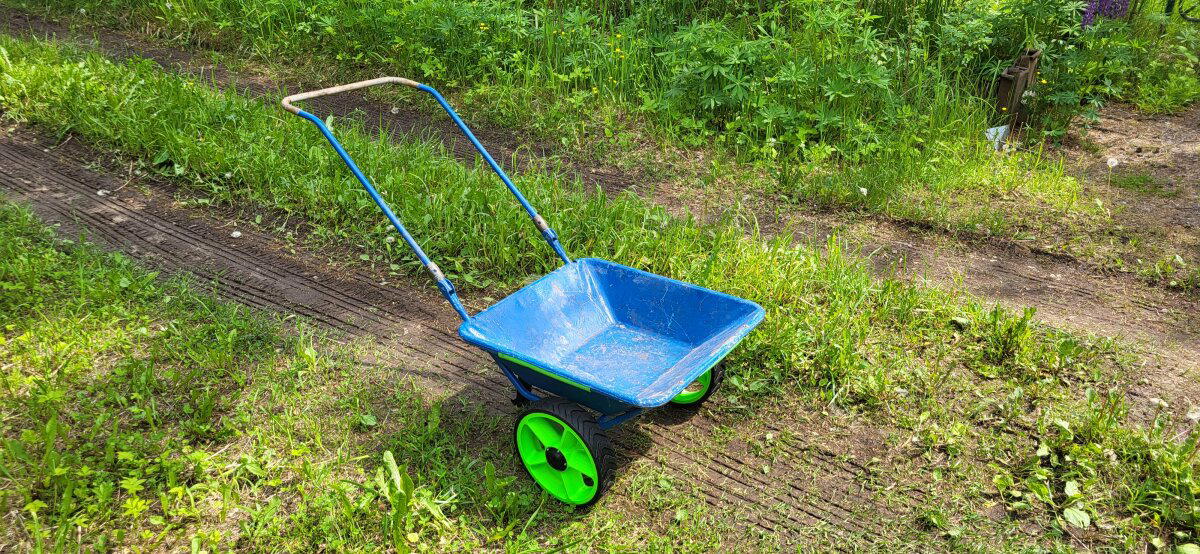

Есть у меня очень старая садовая телега. Она была добыта где-то на помойке моим дедом, лет так 40 назад, приведена в рабочее состояние и поселилась в деревне. Штука незаменимая, таскала всё: от тяжеленных 50-ти литровых газовых баллонов до дров, земли и мусора. Даже есть фотка, где крошечного меня катает в ней отец. :)

Конструкция примитивна, ломаться нечему. Колёса на нейлоновых скользящих втулках, кузов на раме, складная ручка и складная подножка, которая никогда не доставала до земли (видимо изначально там были маленькие колёсики) и цельнолитые, тонкие шины. А когда её катили - грохот разливался на сотни метров вокруг! Относились к ней легко, катается - и ладно. Обслуживания и ухода она никогда не видела.

Однажды, я в очередной раз прицепил её к мотоциклу и поехал за чем-то на рынок. Торможу и вдруг меня обгоняет одна из шин телеги. Вот я офигел, конечно. :) Пока сползал с дороги, пока глушил мотоцикл - шина укатилась в канаву куда-то впереди.

Я потратил чёрт знает сколько времени, но так её и не нашёл. Ни в этот день, ни на следующий, ни на следующий год. Без шины пользоваться телегой стало невыносимо. Металлический диск колеса гремел ещё сильнее и гнулся о неровности дороги. Пришлось временно намотать на него старую велокамеру и приступить в поискам нормального решения.

Сперва я решил купить просто новую телегу/тачку. Но рассмотрев все варианты в магазинах - меня ничего не устроило. Я хотел и нормальную ручку, чтобы и толкать и тянуть и складную подножку, чтоб можно было цеплять эту штуку в вело/мото... Хрен. На вторичке тоже ничего не приглянулось.

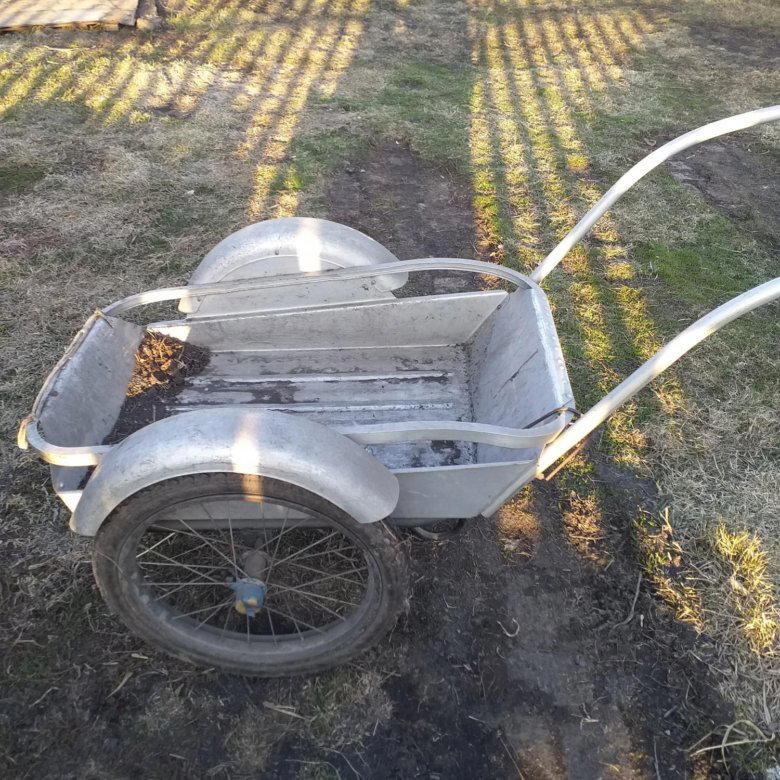

Идеальным был бы вариант велоприцепа типа ВП-100, такие делали в Минске. Но свой я продал давно, а купить новый оказалось невозможно.

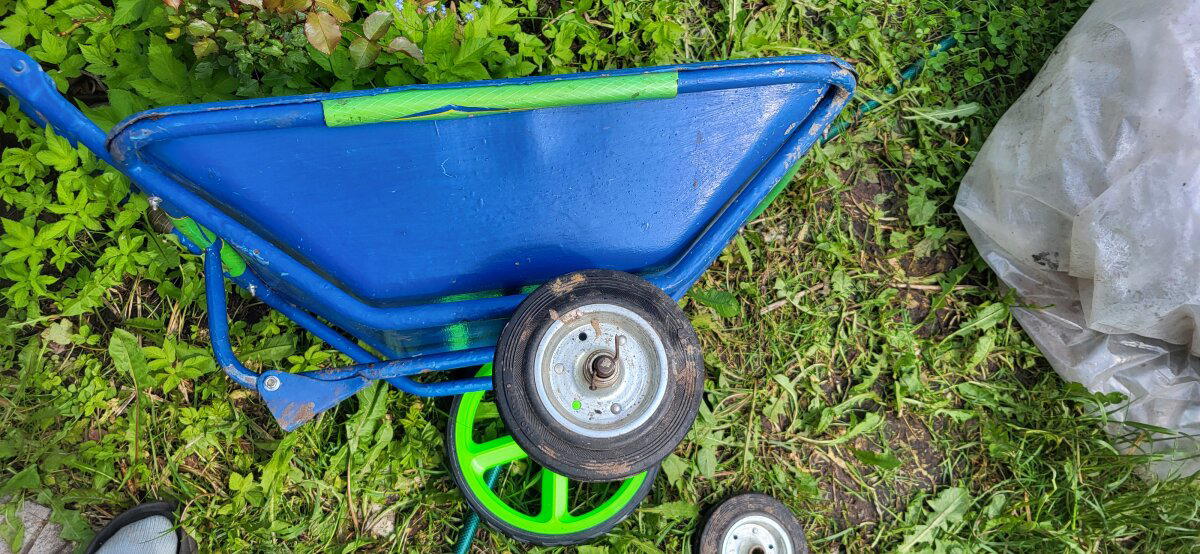

Тогда я решил просто купить новые колёса для своей, но это также оказалось невозможным. Проблема в оси. На такую длину, диаметр и пр. параметры колёс не существует! Вообще. Никаких. И сделана она так, что её не заменить на другую. Тупик. Единственное, что хоть как-то получилось поставить - это колёса с игольчатыми подшипниками. Причём втулка там на несколько мм шире оси и колесо просто болтается, а подшипники - жрут ось. Подобрать подходящую трубку-проставку также не удалось.

Технологии развивались. Появились 3D-принтеры. Затем они совершенствовались, появлялись новые, всё более интересные материалы для печати... И в какой-то момент я понял, что надо пробовать делать колёса самому.

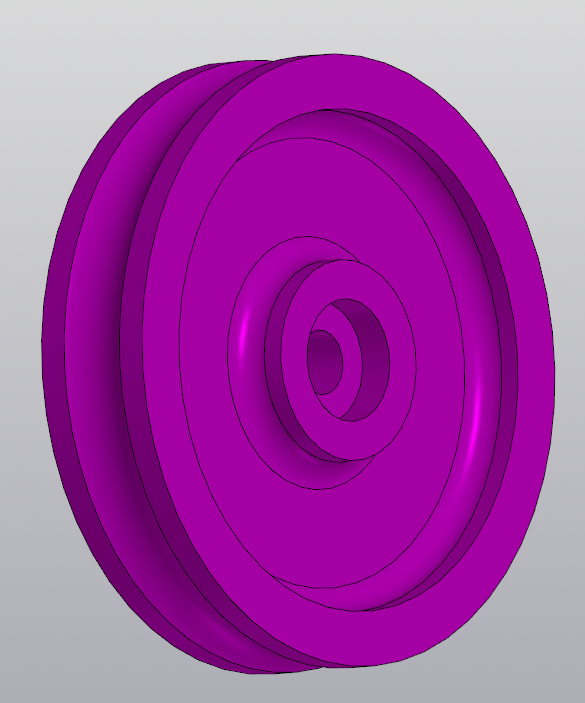

Сначала я хотел сделать диск цельным, но прикинув массу и прочность - быстро отказался от этой идеи.

Шин тоже было 2 варианта. Первый вариант (снизу) получился слишком толстым, мягким и тяжелым. Поэтому, была изменена форма на "ёлочку".

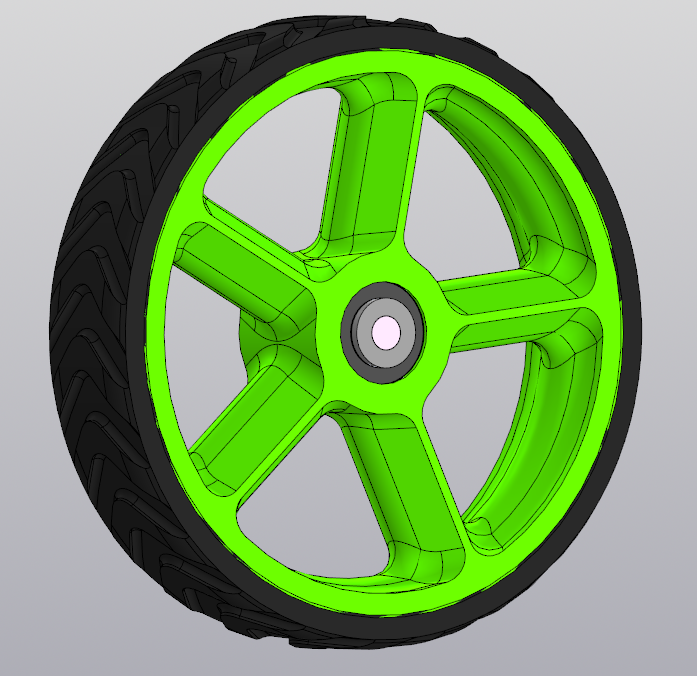

Колесо должно держать большие нагрузки, в т.ч. боковые. При этом, оно должно быть относительно лёгким, а ещё удобно печататься. Поэтому, итоговый вариант сделан по образу и подобию автомобильного.

Технопорно. Печатаем колёса для старой телеги.

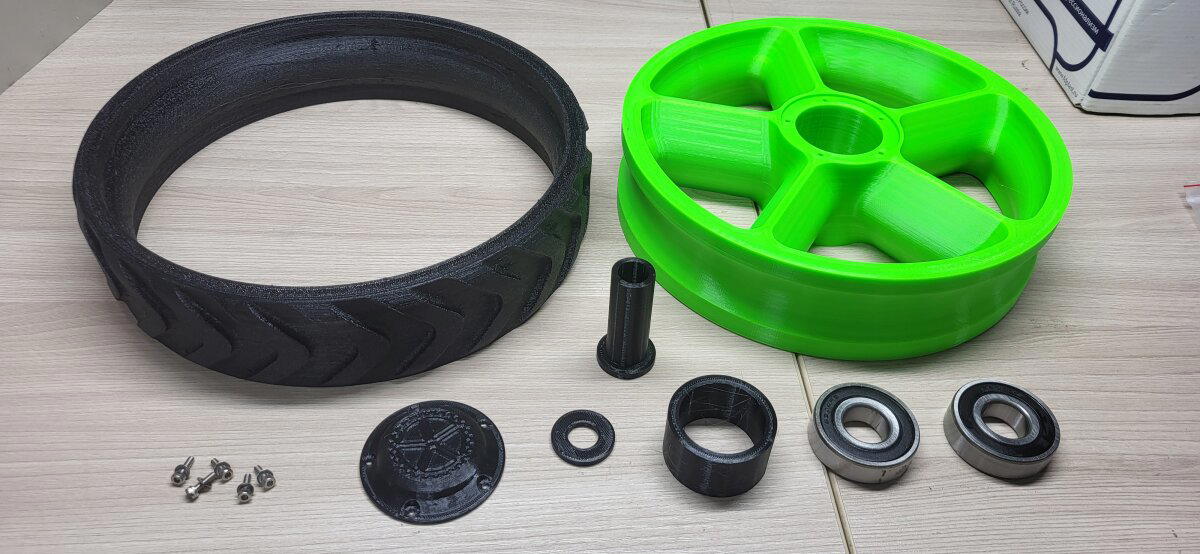

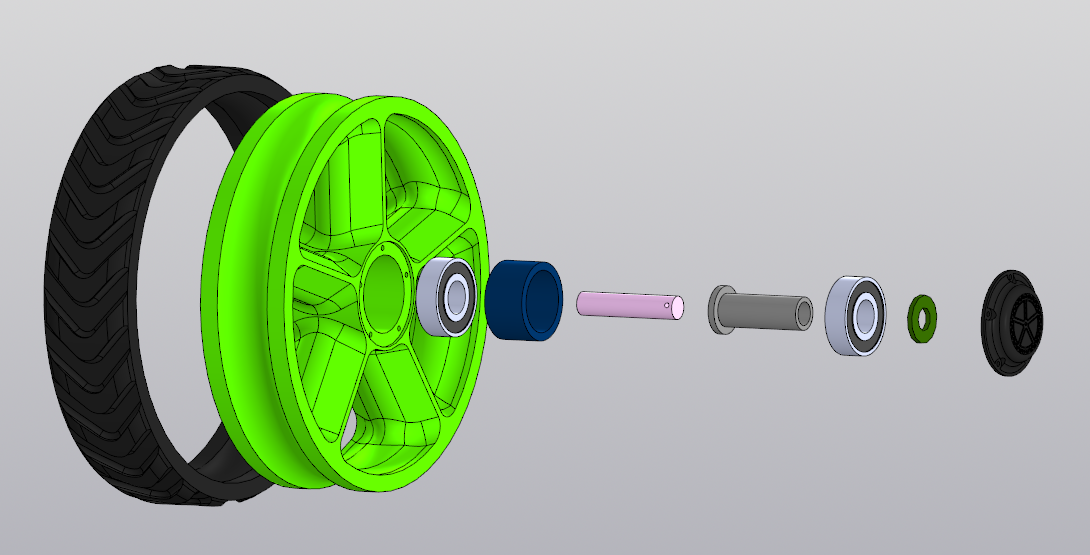

Колесо состоит из следующих компонентов:

- Мягкая, резиновая шина. Выполнена из сверхмягкого TPU, на ощупь мягче зимней авторезины. Помимо толстых стенок, имеет внутри "соты" с воздухом для лучшей амортизации. Натягивается на диск с хорошим усилием.

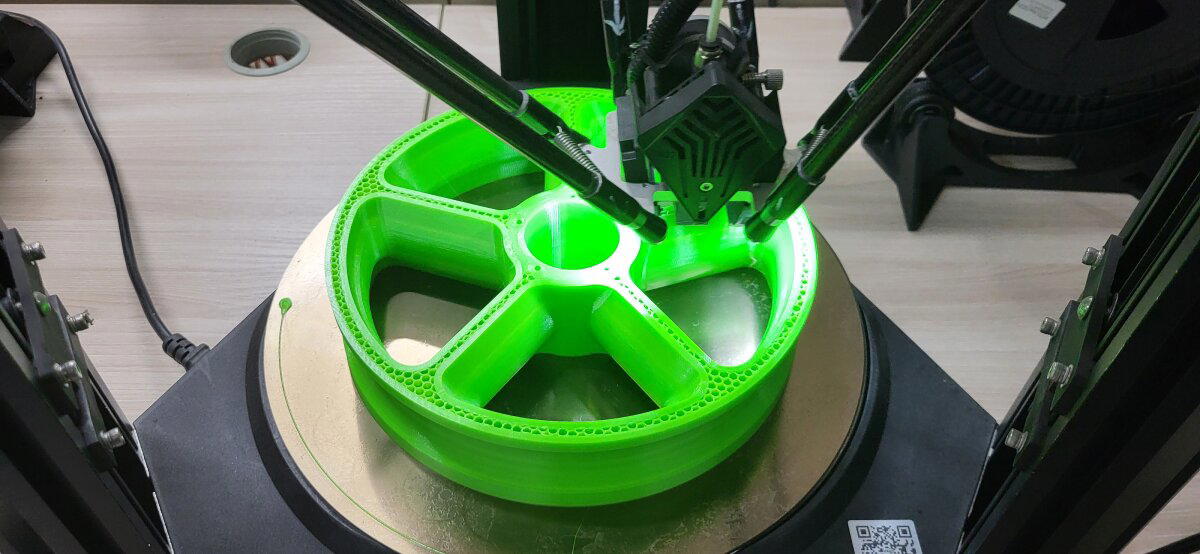

- Сам диск. Выполнен из PETG. Тоже с сотами, но уже для экономии пластика с лёгкости.

- Подшипники качения, по 2 штуки на колесо.

- Проставка между подшипниками, не дающая им двигаться в поперечном направлении (синяя). Также сделана из PETG.

- Ось телеги (розовая) под шплинт.

- Проставка на ось (серая). На неё непосредственно оденутся подшипники, т.к. на её диаметр подшипников не существует в природе как и готовых колёс. Также из PETG.

- Шайба (зелёная). Прижимает подшипник шплинтом. Из PETG.

- Декоративный колпачок-пыльник (чёрный). Не даёт земле и лягушкам попасть внутрь ступицы. Из PETG.
