Краткий обзор объекта и участка

2-х этажный каркасный дом с размерами в плане 8,5х6 м, высотой по коньку 6 м и общей площадью 90 м2.

Участок площадью ~6 соток с уклоном поверхности ~5°. Грунты основания – суглинок с примесью щебня. Грунтовые воды на глубине ~30 метров. Глубина промерзания ~2,1м.

Конструкция сваи

1 Диаметр - 320 мм. Это минимально допустимый диаметр без применения более трудоемкой и дорогостоящей технологии буроинъекционных свай. Надземная часть сваи - квадратного сечения 500х500 мм.

2 Глубина заложения - 3 м. Т.е. фундамент закладывается ниже глубины промерзания, в целях исключения сил морозного пучения под нижним концом сваи.

3 Материал - тяжелый бетон класса В15 по прочности на сжатие, марка по водонепроницаемости W6, марка по морозостойкости F100, удобоукладываемость бетонной смеси или марка по подвижности П4. Это минимально допустимые характеристики бетонной смеси для свайного фундамента.

4 Армирование - объемные каркасы из рабочей арматуры диаметром 12 мм класса AIII и конструктивной диаметром 6 мм класса AI.

5 В целях обеспечения 50 мм защитного слоя бетона между грунтом и арматурой каркаса в трех местах используется крестообразная конструктивная арматура.

6 Для крепления деревянного ростверка к сваям, заранее закладывается анкерный болт диаметром 16 мм на глубину заделки - 400 мм. Т.к. минимально допустимая глубина заделки анкера – 25 диаметров.

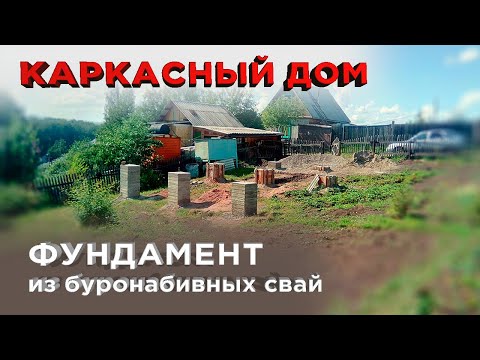

Схема свай

Свайный фундамент состоит из 9 свай с шагом 4,15 и 2,9 м (к сведению, минимально допустимое расстояние в свету между стволами буронабивных свай – 1 м). Глубина заложения центральной сваи увеличена до 4 м, т.к. она воспринимает максимальные нагрузки от каркаса здания.
