Ранее я рассказал, как военные задачи дали старт освоению космоса. Сначала психологический шок от Р-7 и "пищалки" ПС-1 по всему миру, а затем уже попытка применения Р-7 и Р-7А в качестве основной МБР.

Но увы. Пакетная схема компоновки требовала стационарной пусковой установки и имела гигантский вес и размеры, а военным нужна внезапность, скрытность и моща.

Зато данная компоновка как нильзя лучше подошла к освоению космоса (не только в гражданских целях, висящий над головой противника спутник-разведчик добавлял много головной боли оному).

Если базовые варианты Р-7/А и могли выташить полезный груз на орбиту, то далее продвинуться не могли - выкинули спутник и досвидания...

Разработал новую модификациию как всегда ОКБ-1 (ныне РКК "Энергия") в 1959—1960 годах.

Дело в том, что если Р-7 имела две ступени (первая - 4 боковых двигла РД-107**, вторая двигло РД-108**, причём с земли стартовали обе ступени сразу). Это давало дикую тягу на старте (отрыв, набор скорости и прохождение плотного слоя атмосферы), что позволяло увеличивать вес ракеты (заветы Циолковского у нас знали прекрасно). Решение - добавить ещё 2 ступени. Причём четвёртая - опциональна, могла быть заменена на более тяжёлую полезную нагрузку.

Сложно, вроде как американцы уже делали многоступенчатые ракеты и столкнулись с дикими конструкционными и технологическими сложностями. Но отечественная инженерно-научная школа, строжайшая трудовая дисциплина и энтузиазм помогли с помощью логарифмической линейки и кульмана это сделать.

Так родилась ракета-носитель "Молния" Разработка велась так же негладко: "По состоянию на конец 1962 года было произведено 12 пусков 8К78, 10 из которых оказались неудачными (пять отказов Блок Л(4я ступень), четыре отказа Блок И(третья ступень) и один отказ, вызванный основной ступенью Блок А(вторая ступень РД-108**))". Блоки Б,В,Г,Д (первая ступень - те самые четыре боковых РД-107**) отработали штатно.

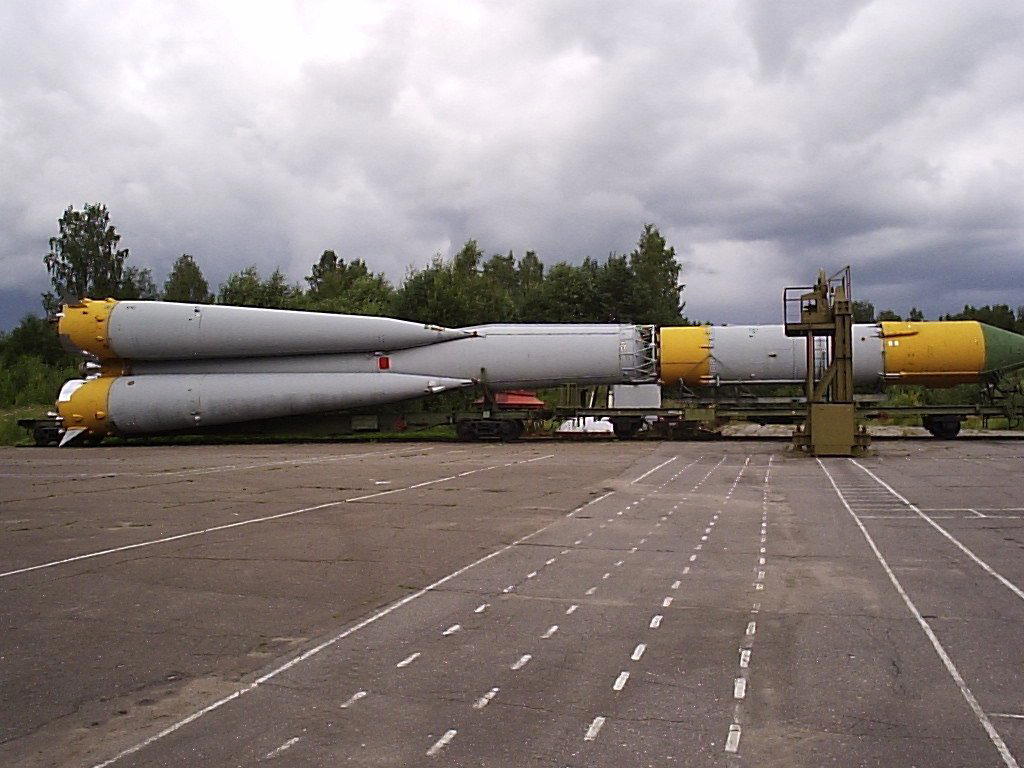

Молния-8К78М источник: https://ru.wikipedia.org/wiki/%D0%9C%D0%BE%D0%BB%D0%BD%D0%B8%D1%8F_(%D1%80%D0%B0%D0%BA%D0%B5%D1%82%D0%B0-%D0%BD%D0%BE%D1%81%D0%B8%D1%82%D0%B5%D0%BB%D1%8C)
Молния-8К78М источник: https://ru.wikipedia.org/wiki/%D0%9C%D0%BE%D0%BB%D0%BD%D0%B8%D1%8F_(%D1%80%D0%B0%D0%BA%D0%B5%D1%82%D0%B0-%D0%BD%D0%BE%D1%81%D0%B8%D1%82%D0%B5%D0%BB%D1%8C)

Если по первым двум ступеням мы знакомы от Р-7А, то третья и четвёртая уже новинка.

И так. Третья ступень (или Блок И) - на фото выше её видно после арочного пояса (так же нововведение для нас), представлен двигателем РД-0107. Разработан на базе РД-0106(8Д715) от второй ступени МБР Р-9А (но сейчас речь про наследников 7ок).

Представлял из себя четырехкамерный двигатель с одним ТНА выполнены по открытой схеме. В состав двигателей входили: газогене­ратор, агрегаты наддува баков ракеты, четыре рулевых сопла, пиросредства для раскрутки турбины ТНА(турбонасосный агрегат), воспламе­нения топлива при запуске двигателей и срабатывания агрегатов управления. Запуск осуществляется через предва­рительную ступень тяги.

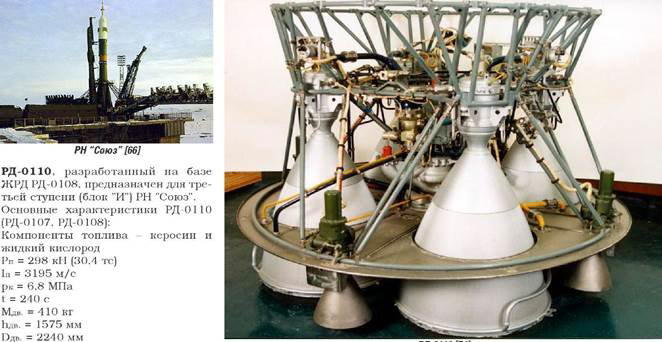

От РД-0106 до РД-0110 они схожи, именно картинку РД-0107 надыбать не удалось
От РД-0106 до РД-0110 они схожи, именно картинку РД-0107 надыбать не удалось

Последний абзац с фото взят с там же

Четвёртая ступень (Блок Л) могла отсутствовать, если слишком высоко лететь небыло надобности, то там находилась полезная нагрузка, имела двигло C1.5400.

Источник https://ru.wikipedia.org/wiki/%D0%91%D0%BB%D0%BE%D0%BA_%D0%9B_(%D1%80%D0%B0%D0%B7%D0%B3%D0%BE%D0%BD%D0%BD%D1%8B%D0%B9_%D0%B1%D0%BB%D0%BE%D0%BA)
Источник https://ru.wikipedia.org/wiki/%D0%91%D0%BB%D0%BE%D0%BA_%D0%9B_(%D1%80%D0%B0%D0%B7%D0%B3%D0%BE%D0%BD%D0%BD%D1%8B%D0%B9_%D0%B1%D0%BB%D0%BE%D0%BA)

На самом деле это не совсем ступень ракеты. Это фактически сама полезная нагрузка со своим разгонным блоком. Создавалась эта ступень для исследования ближайших соседей по космосу и первый полностью успешный запуск 12 февраля 1961 года - это миссия "Венера-1"

К примеру, вид всего Блока-Л со стороны двигла:

https://ru.wikipedia.org/wiki/%D0%91%D0%BB%D0%BE%D0%BA_%D0%9B_(%D1%80%D0%B0%D0%B7%D0%B3%D0%BE%D0%BD%D0%BD%D1%8B%D0%B9_%D0%B1%D0%BB%D0%BE%D0%BA)
https://ru.wikipedia.org/wiki/%D0%91%D0%BB%D0%BE%D0%BA_%D0%9B_(%D1%80%D0%B0%D0%B7%D0%B3%D0%BE%D0%BD%D0%BD%D1%8B%D0%B9_%D0%B1%D0%BB%D0%BE%D0%BA)

Концептуально ракета-носитель "Молния"оказалась настолько удачной конструкцией, что, внимание, прослужила полвека: последний запуск модификации "Молния-М" (вместо РД-0107 в Блоке-И использовалась РД-0110) состоялся 30 сентября аж 2010 года для вывода спутника раннего предупреждения "Око" из Плесецка. И это несмотря на то, что ракета-носитель была произведена в 2005м и исчерпала свой срок хранения.
