Зубчатый венец рудоразмольной мельницы из литой v образной заготовки с боковым пазом под лабиринтное уплотнение.

Хеллоу, уважаемые. Сегодня расскажу хладную былину, как без регистрации и СМС повысить точность и всё такое, шоб получалось хорошо, а не как-нибудь.

Есть такая штука - зубофрезерный станок высокой точности, называется Pfauter RS-00. Он может резать как прямозубые зубчатые колёса, так и косозубые.

Однако суппорт станка даже при нарезке прямозубых шестерен должен быть наклонён на значение угла, указанного на червячной модульной фрезе. А там обычно что-то типа 3 градуса 18 минут, например. Можно этот угол не выдерживать, конечно... но получится плохо. Например вот так. Слева "правильно", справа - прососан угол наклона. Т.е. зубы есть, но кривые.

Для выставления угла суппорта обычно используется "китайский кубик". Ну а чо, просто и недораха, верно?

Есть только одно "но". Эти и большинство других китайских угломеров размечены в т.н. "новых градусах". Ну т.е. на фрезе указан, например, угол 3 гр. 20 мин., а на кубике 3,20 градуса. А это - разные вещи. Потому как угловая минута это 1\60 градуса, а новая угловая минута - 1\100. Херасе - чуть не в два раза короче! Можно, разумеется, пересчитать все углы в "новые" и посевить шпаргалку на станок... Но тут ещё одна проблема. Эти кубики имеют крайне низкую точность. Если для нарезки зуба типа м2, где глубина врезания 4,5мм и ваще зубы эпическиого размера, это ещё нормально, то модуль типа 0,4 - уже хотелось бы поточнее. Что же делать, спросите вы? Да всё просто. Берём подверстачный мусор, ставим на электроэрозионный проволочновырезной станок.

путём приваривания того и этого, а также шлоского шлифования на скалке на призмах, добиваемся плоскостности привалочной плоскости и её параллельности оси отверстия. Ну и напячиваем сверху Квадрант Оптический КО-1.

Размещаем сборку на хвосте суппорта... вообще, там желательно иметь маховик... но маховик у меня перенесён на вторую штатную точку крепления - на голову станка. Поэтому хвост свободен. А он точно соосен оси вращения фрезы. А нам только того и надо.

далее крутим морду квадранта пока пузырь не встанет в горизонт (разумеется, предварительно сам станок должен быть выставлен в горизонт по обеим осям с использованием брускового или рамочного станочного уровня с разрешением 0,02мм на метр)... и смотрим внутрь.

У нас две шкалы. На одной - сколько мы перешли за целый градус, на другой - сколько не дошли до следующего. Иногда удобно. Наебковой техникой (постукиванием резиновой киянкой по корпусу суппорта) выставляем суппорт на нужный угол, затягиваем и...

Чистый мёд! Заготовка крутится, лавэшка мутится. На изображении второй проход, вроде. Я даже мелкие модули режу как минимум в 2 прохода. И станок не напрягается и почище выходит. Кактатак.

Вся эта тема подробно и в онлайне описывается в телегоканале, каковой указан в профиле. Есличо - добро пожаловать.

Приветствую вас друзья на своем канале. В этой публикации хочу поделиться информацией, как я отремонтировал электрическую мясорубку, а точнее как можно реанимировать любую слизанную шестерню от бытовой техники.

🤔 Для начала немного предыстории, мясорубку Bosch покупал где-то год назад.

Отличный по всем техническим характеристикам агрегат, вот только в ней есть один изъян, и как выяснилось позже, на него клюнули многие пользователи, а именно — реверс.

Кнопка реверса находится рядом с пусковой (их в этой модели всего две) и производитель почему-то не учел тот момент, что при нажатии "Реверс" на включенной мясорубке, сразу же слизываются зубья на шестерне редуктора и защиты от этого нет ни какой.

✨ Хотя если по уму, то можно было сделать блокировку кнопки "Реверс" или на худой конец хотя бы разместили кнопки порознь друг от друга, для предотвращения случайного включения.

😪 В общем-то попался и я на эту недоработку и три зуба на ведущей шестерне как небывало.

Сначала решил не заморачиваться и купить шестеренку, но при поиске получил одно только разочарование,

шестерни имелись в продаже, но только из разряда "китайского ширпотреба".

Заводская шестерня имеет металлическую вставку на месте соединения мясорубки с редуктором, а так же запрессованную втулку, а китайский аналог полностью из пластика и не уверен из какого качества.

До этого я встречал в интернете варианты восстановления шестерни при помощи воска в качестве формы и эпоксидного клея для заливки.

Решил воспользоваться этим способом и как обычно первый блин оказался комом, сейчас расскажу какие ошибки я допускал и как их избежать тем, кто решит реанимировать шестерню подобным методом.

Форма для заливки поврежденных сегментов шестерни из воска

Для изготовления формы понадобится гибкая пластина в качестве ограничителя (я делал из пластиковой бутылки), воск, ровная поверхность и термоклей (или другой материал для уплотнения).

✔ Размещаем пластину на целых зубьях шестерни, при этом учитываем что нам потребуется форма минимум на 4 зуба больше чем повреждено, для надежной фиксации перед последующей заливкой эпоксидного клея.

Воск текучий материал, поэтому всю форму необходимо уплотнить, как и упоминал выше, я делал это при помощи термоклея.

👉 Далее смазываем шестерню маслом, разогреваем воск строительным феном или другим подходящим способом и заливаем форму. Ждем пока воск полностью остынет и разбираем в обратной последовательности.

❗ Сразу скажу, что такой вариант формы подойдет только для узких шестеренок (до 15 мм),

в моем случае шестерня широкая (27 мм) и как я не старался зубья при снятии формы открашивались, поэтому затею с восковой формой мне пришлось оставить.

Форма из холодной сварки

👌 Мне пришла в голову мысль, что сделать форму для заливки можно намного проще и надежнее, для этих целей я использовал холодную сварку.

👉 Сварка пластична и застывает очень быстро, поэтому прежде чем смешивать компоненты, рекомендую сразу подготовить шестерню и помазать маслом или тонким слоем Литола.

Отрезаем кусок холодной сварки с расчетом, чтобы хватило покрыть площадь равную поврежденным шестерням + 4, хорошенько сминаем состав сварки в руке,

☝ накладываем на целую сторону шестерни и прокатываем каким-либо валиком или просто покачав шестерню со сваркой по ровной поверхности стола.

🕓 Ждем несколько минут пока холодная сварка застынет, зачищаем края болгаркой или наждаком и аккуратно снимаем форму с шестерни.

Еще одна ошибка при восстановлении шестерни

⚠ Важный момент, на котором я прокололся, это объем заливки. Первый раз я просто почистил гравером поверхность, где находились зубья,

просверлил несколько отверстий в шестерне для более надежного схватывания клея на поверхности и в таком виде залил форму "эпоксидкой".

Шестерня получилась почти идеальной и от заводской отличалась только цветом реанимированных зубьев.

😪 Но радость продлилась не долго, жена использовала мясорубку всего несколько раз после ремонта и зубья не выдержали нагрузки, возможно косточка попала в шнек и нагрузила редуктор, но шестерня разлетелась в том же месте.

👉 И теперь я решил сделать все то же самое, но только увеличив площадь заливки, а таким образом и укрепив всю конструкцию.

Обороты в редукторе на выходе минимальные, поэтому не думаю что балансировка будет играть важную роль, хотя если кто-то сомневается, можно заливать и всю полость шестерни клеем.

📝 Для себя я посчитал это лишним, возможно не прав, напишите в комментариях свое мнение по поводу балансировке шестерни на малых оборотах.

Подготовка шестерни к заливке клеем

🔰 После того как возможные ошибки учтены, в шестерне выпилил ножовкой чуть большую площадь для заливки клея,

а при помощи гравера и насадки-фрезы удалил лишний пластик.

Далее по аналогии с описанием выше сделал форму для заливки клея.

Форму делал и со стороны зубьев шестерни, и снизу, предварительно смазав все соприкасающиеся поверхности маслом.

Когда форма застыла, аккуратно снял её с шестерни и немного подровнял гравером дно формы.

❗ Теперь будьте внимательны, для того чтобы клей хорошо схватился с поверхностью шестерни, её необходимо хорошо обезжирить.

И наоборот все части формы тоненьким слоем покрыть какой-либо смазкой, чтобы после застывания клея, всю конструкцию формы можно было без труда разобрать.

👉 Надеваем форму на шестерню и обязательно уплотняем все стыки каким либо герметиком, я для этих целей использовал термоклей.

⚠ Учитывайте, что эпоксидный клей очень текучий и если будет хоть одна маленькая щёлочка, то весь клей уйдет из формы.

Проделав все манипуляции, можно считать подготовку законченной и приступать к заполнению подготовленного состава клея в форму.

Какой клей использовать?

Не советую использовать для восстановления зубьев шестерни эпоксидный клей (момент) вот такого типа,

он быстро застывает и воздух из полости формы может не успеть выйти, при этом зубья могут получиться с канавками и ненужными пустотами (по крайней мере у меня ничего не вышло).

Кроме того, такой клей по прочности намного уступает привычному клею советского образца.

💥 Я взял обычный эпоксидный клей, которым пользовался и лет тридцать назад, а посему в его свойстве и прочности был полностью уверен.

У многих пользователей, которых я знаю часто были проблемы с разведением смолы и отвердителя, всегда основной состав оставался, а отвердитель расходовался первым.

👉 Поэтому поделюсь как я развожу клей, просто после распаковки клея на обе бутылки наношу деления маркером, разделяя на несколько ровных долей.

Сначала отмечаем верхний уровень клея, делим его на пополам, далее каждую часть еще на пополам и та до тех пор, пока нужная минимальная дозировка вас устроит.

То же самое проделываем и с емкостью отвердителя. Теперь можно отмерять ровно столько клея и отвердителя, сколько потребуется для ваших нужд.

Можно конечно использовать для этих целей медицинский шприц, но как по мне это более хлопотный вариант.

Выставляем по уровню шестерню и заливаем подготовленный состав клея в форму. Оставляем на 24 часа для застывания клея.

Да, еще я думал как-то армировать состав клея, так как он по своей природе хрупкий я использовал для этого многожильный медный провод нарезанный на мелкие частицы по 2-3 мм.

Как выяснилось позже (после застывания) это было лишним, так как вся медь ушла на дно, в общем-то немножко я "лопухнулся".

🤔 Напишите в комментариях, может кто-то знает, как и чем армировать клей и нужно ли это делать вообще?

После остывания, разбираем всю конструкцию формы из холодной сварки, немного подравниваем низ/верх шестерни, удаляя лишний клей и

в остатке получаем реанимированную деталь, которая в этом варианте, надеюсь, прослужит долго.

🤷‍♂️ Далее остается только собрать все на свои места и отдать жене на испытание.

🤪 Еще предварительно, я физически заблокировал кнопку "Реверс", так как знал и предупреждал жену о последствиях неправильного использования, а именно, нажатия кнопки "Реверс" при запущенном двигателе, но не помогло, надо было убрать эту функцию раньше, не пришлось бы заниматься "самостроем", но как говорится "знал бы прикуп, жил бы в Сочи".

👍 Пока что мясорубка работает в штатном режиме, если со временем и эта шестерня не выдержит нагрузки (в чем я конечно сомневаюсь), то обязательно напишу в комментариях об этом.

😜 Ну, а пока у меня все, спасибо что дочитали статью до конца, кому были полезны мои советы из практики, ставьте лайки, подписывайтесь на канал, делитесь публикацией в соцсетях.

Человек, который это делал, ничего не понимает ни в металлах, ни в термообработке, ни сопромате. Эти зубья если до вечера не отвалятся под нагрузкой, уже отличный результат

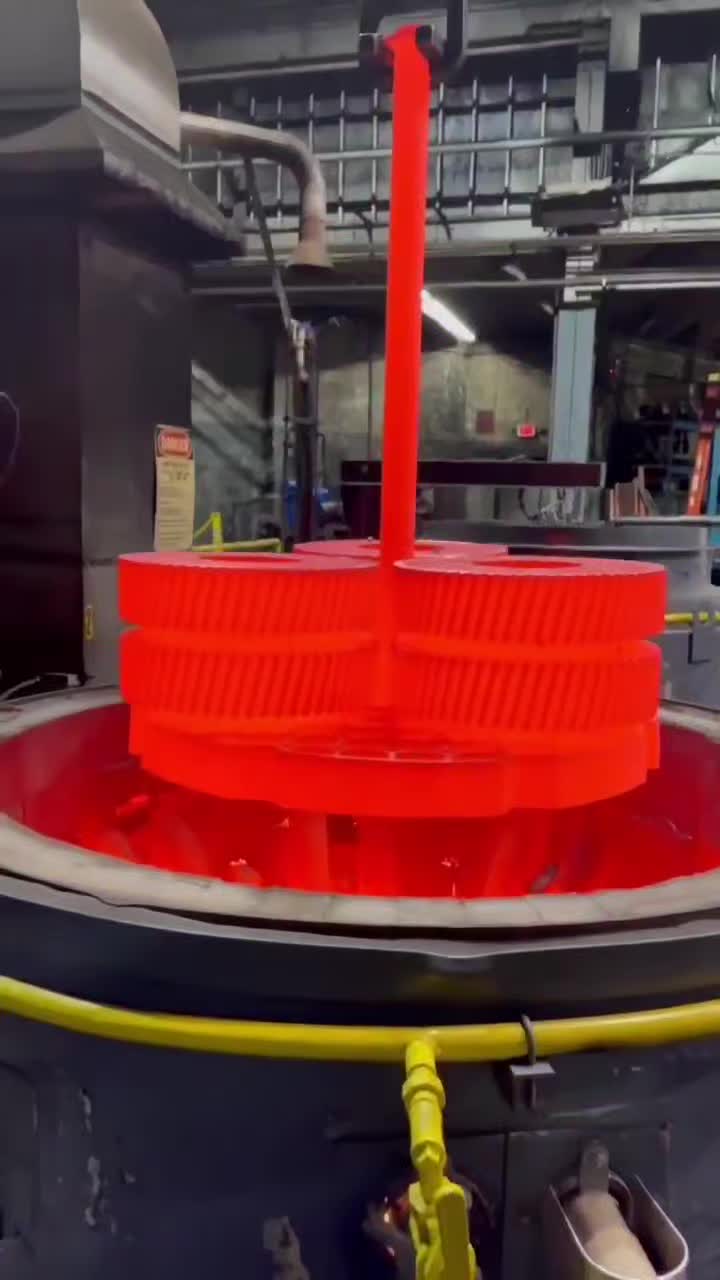

Обычно деталь отпускают, потом электродной сваркой наваривают массу а потом спиливают лишнее фрезером, затем снова закаляют. А тут просто насверлили дырок, вкрутили пластилиновых винтов, спилили их, залили какой-то хуйнёй, больше похожей на олово или алюминий чем расплавленное железо и обточили болгаркой.
