15 день. Электрика. Освещение (Строительство бани)
Всем привет!
Мы продолжаем строительство бани в бюджете 150.000 рублей.
А именно - монтаж электропроводки, установка светильников, розетки, выключателей и т.д.
Чтобы снять львиную долю комментариев по поводу вводного щита - посмотрите, пожалуйста, следующий сюжет:
1 Кабель от щита до бани

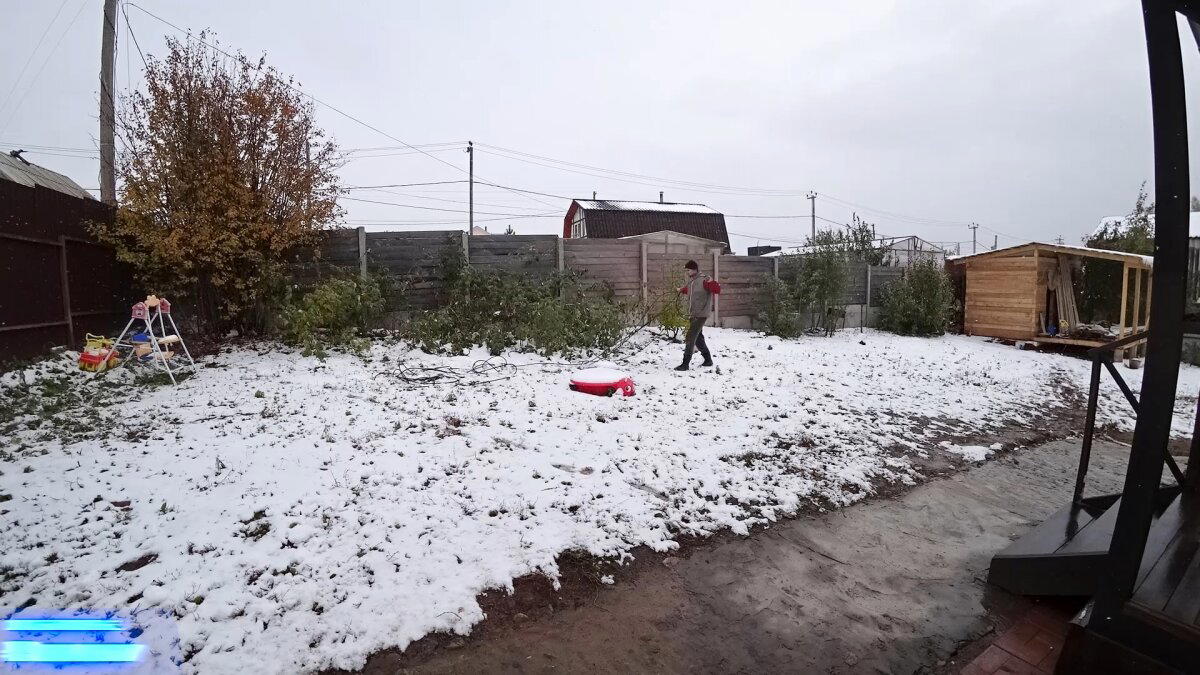

Присоединять баню будем прямо к щитку на столбе. Пока кинем кабель вдоль забора, а летом закапаем его в землю.

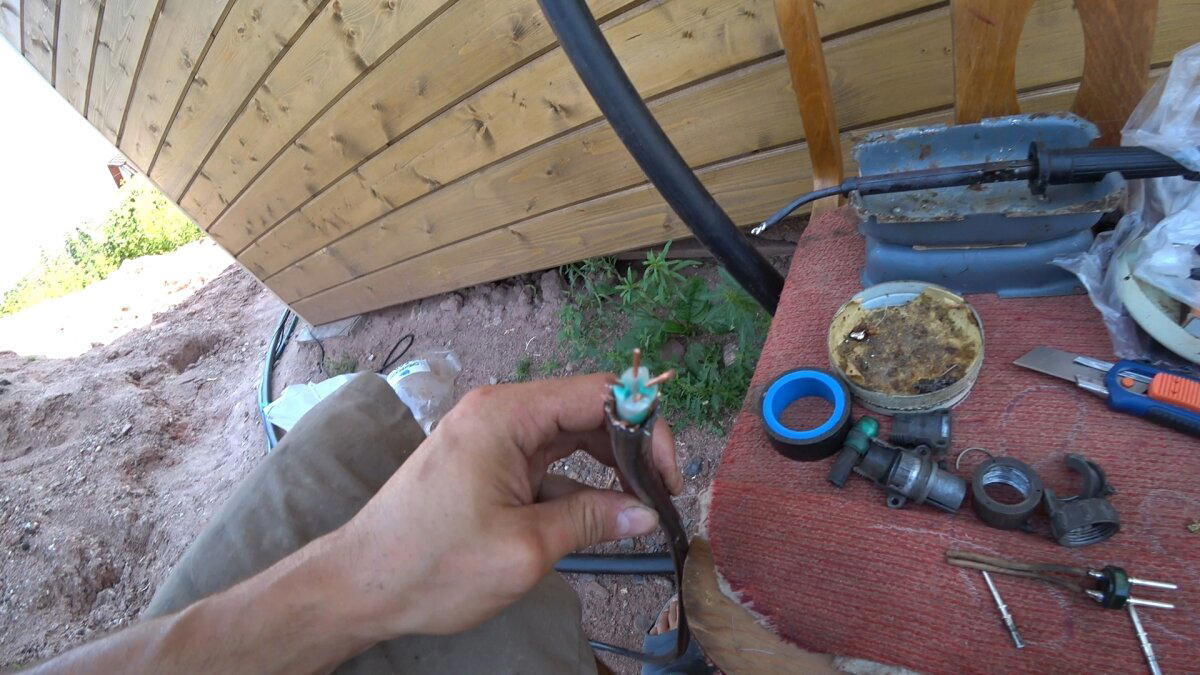

Для присоединения бани буду использовать имеющийся кабель. Не знаю его маркировки, но он с хорошей двойной изоляцией, армированный стальными тонкими прутьями, имеет экранирование и сечение 4х1,5мм2.
Я скручу по две жилы, и получится сечение кабеля 2х3мм2.. земли соответственно не будет. Этого достаточно, т.к. в бане планируется только светодиодное освещение и двойная розетка на 16А в предбаннике для небольших потребителей.

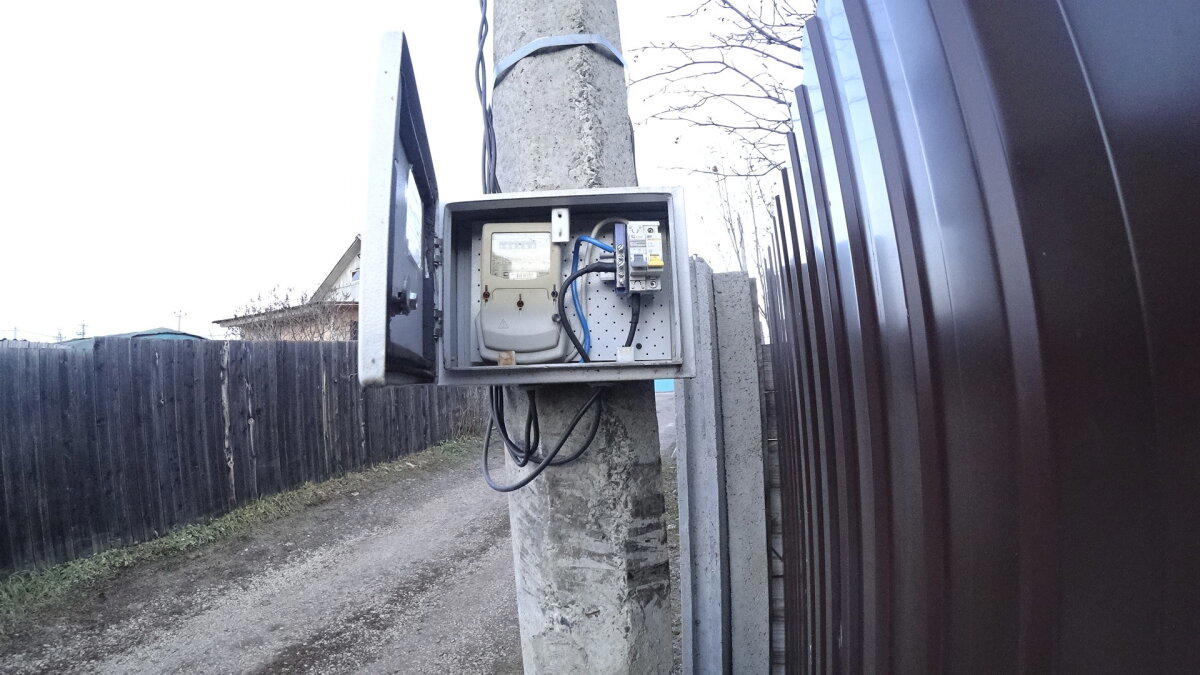

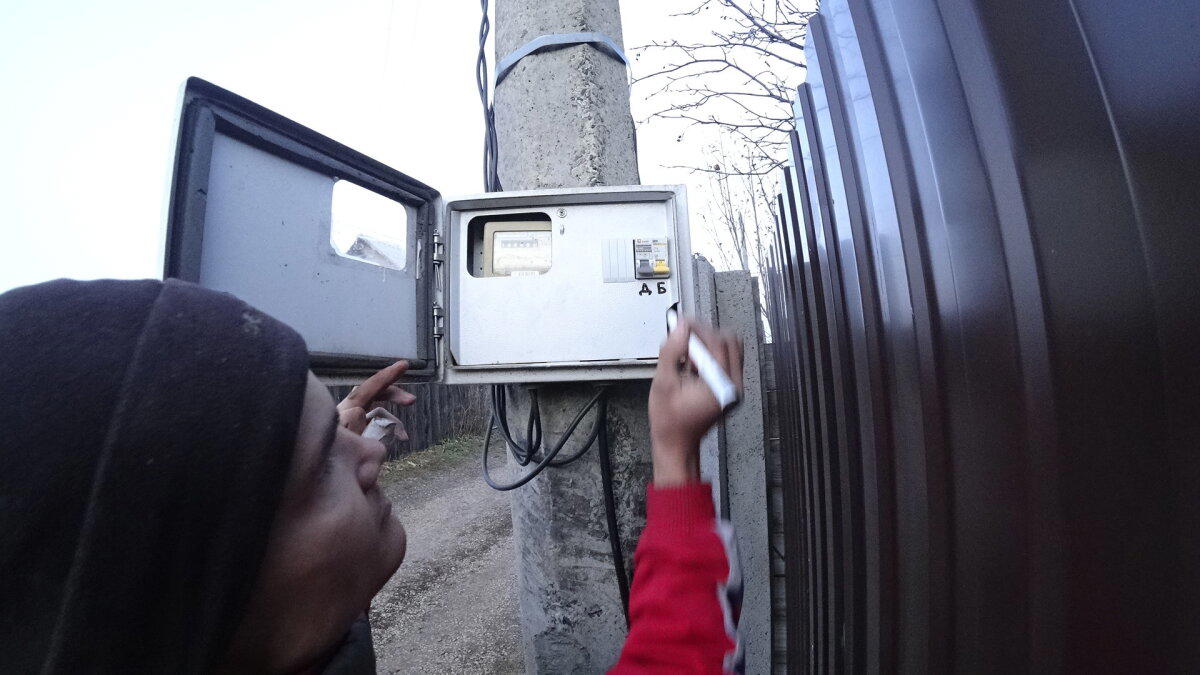

2 В щитке..
..на фазу добавляю отдельный автомат на 16А
..а ноль цепляю к нулевой шине.

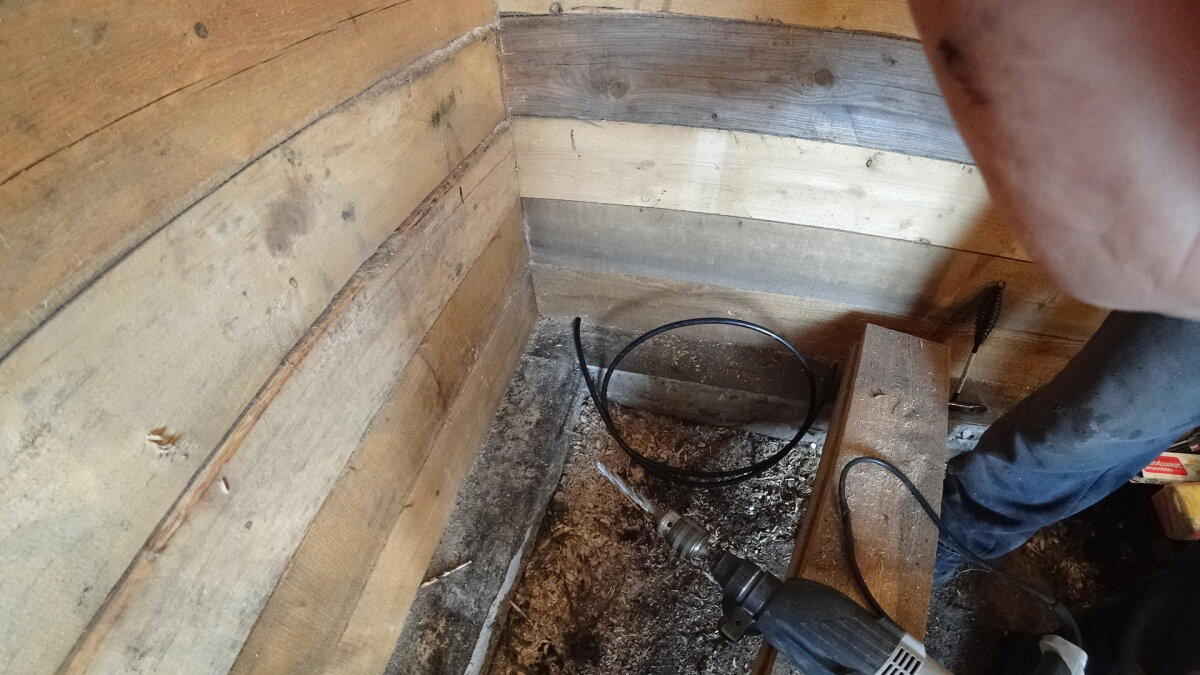

3 В бане завожу кабель под пол в зоне предбанника.

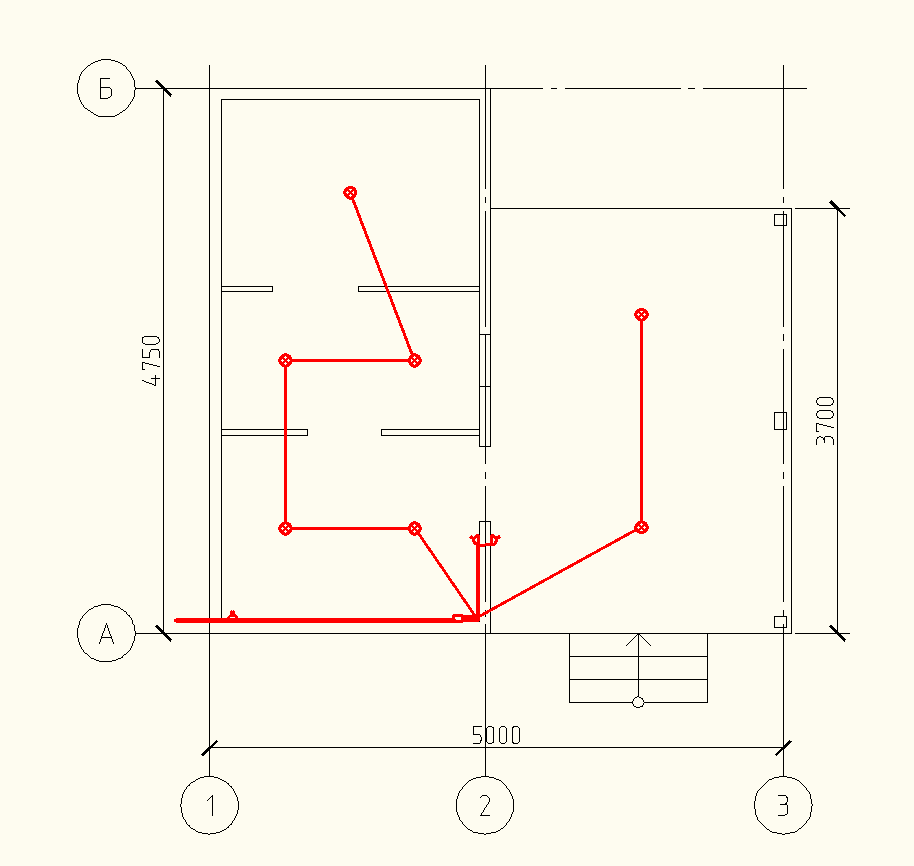

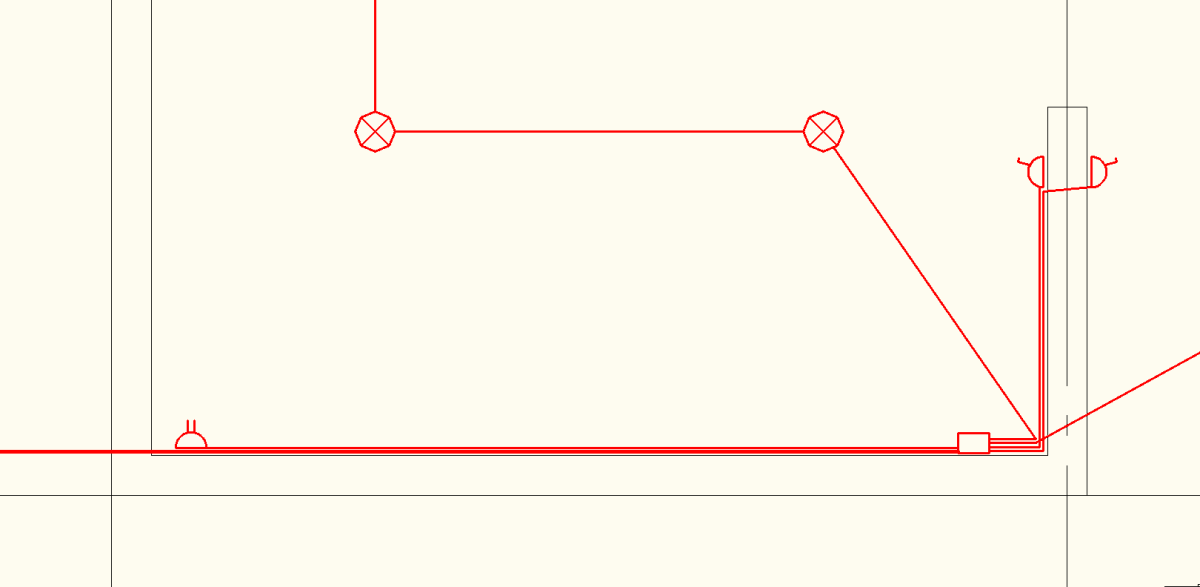

4 Освещение

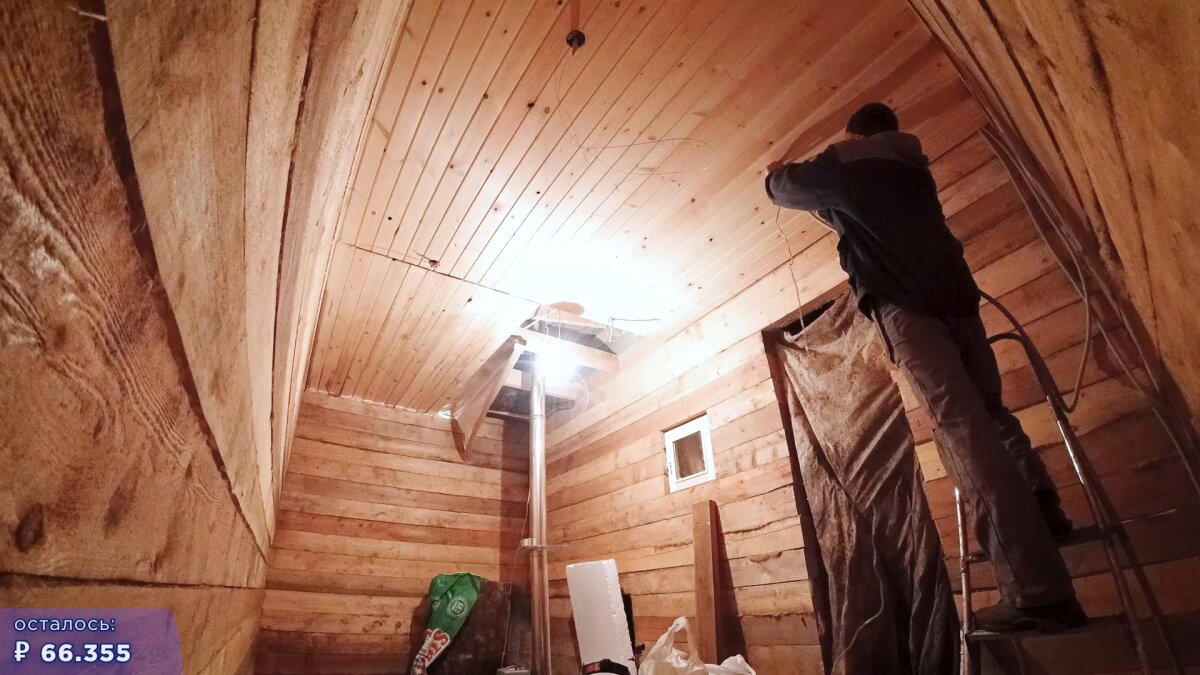

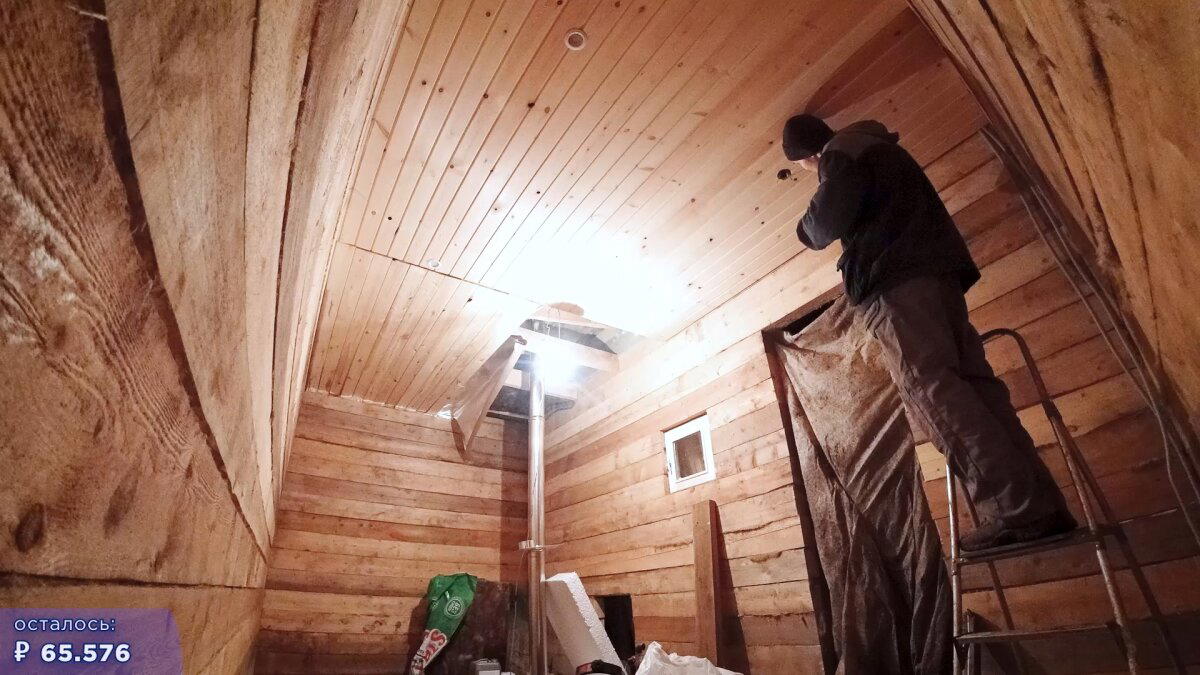

После монтажа основной части потолка, протягиваю провода освещения по заранее проложенной ПВХ гофре. Для этого использую провод ШВВП 2х0,75мм2.
Светильники для предбанника и моечной используем самые простые – споты круглые встраиваемые с цоколем GU5,3 со светодиодными лампами на 7Вт.

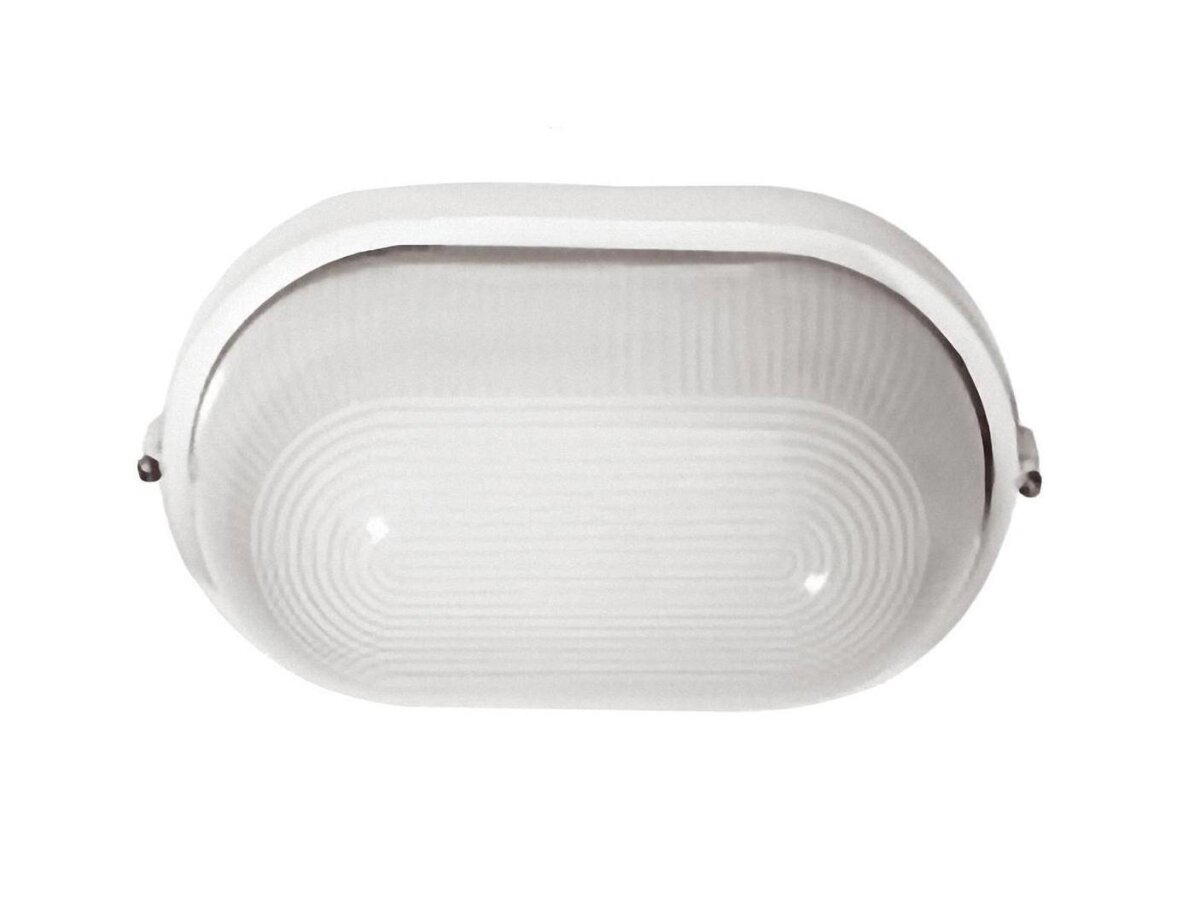

Для парилки используем специальный овальный светильник с защитой IP54 и стандартным цоколем Е27 со светодиодной лампой на 13Вт.
На улице используем 2 обычных цоколя Е27 с такими же светодиодными лампами на 13Вт.

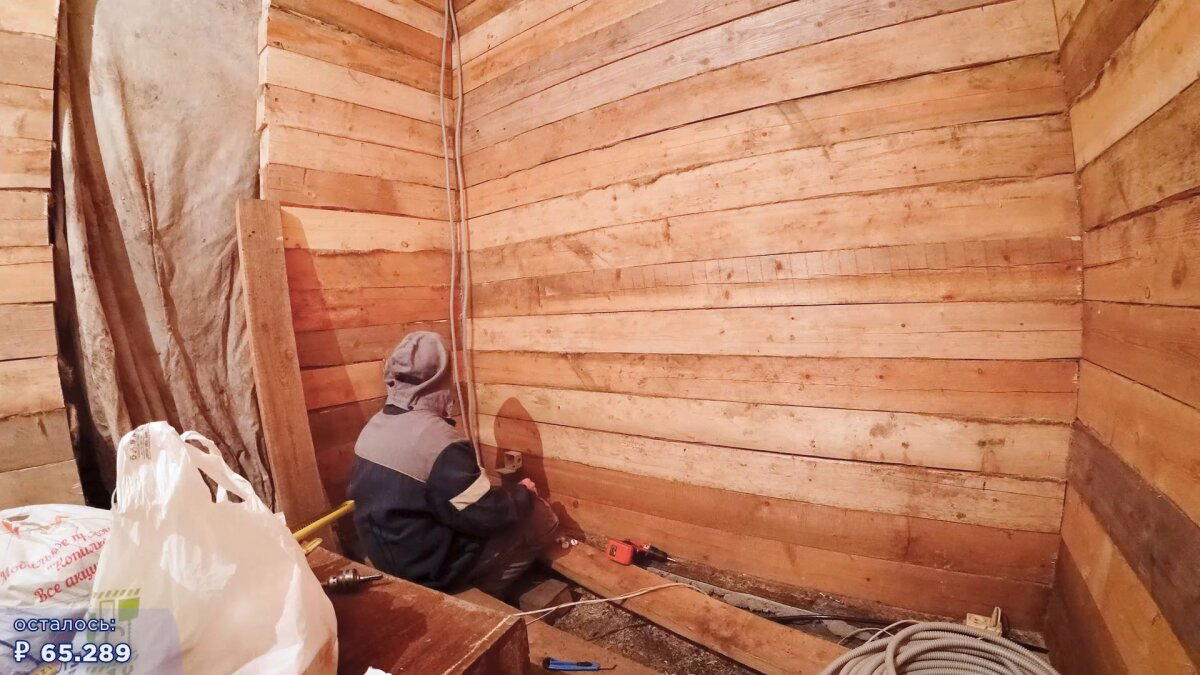

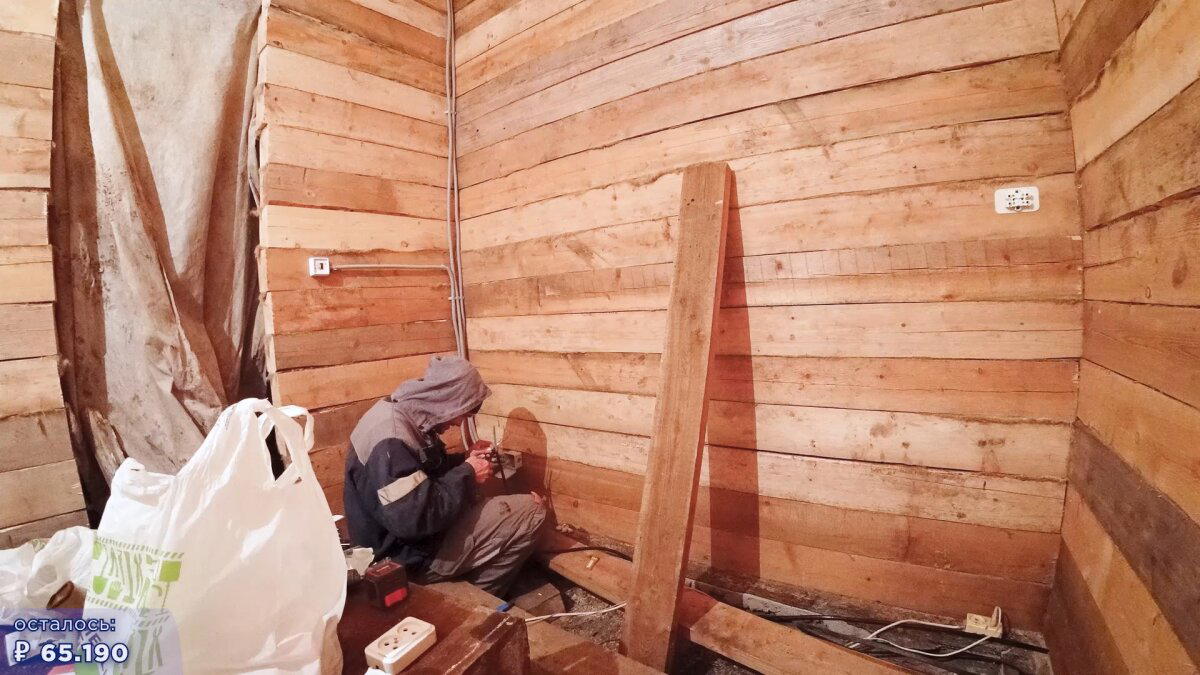

4 Распределительную коробку располагаем в наименее влажном помещении – предбаннике, на уровне пола.

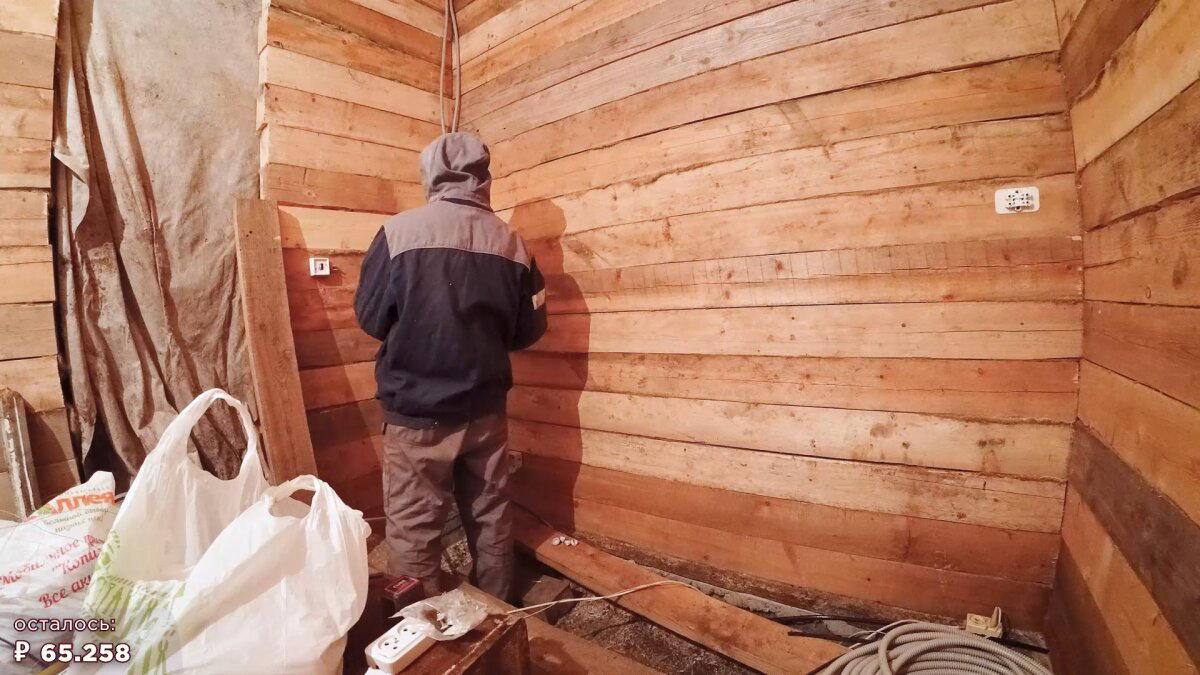

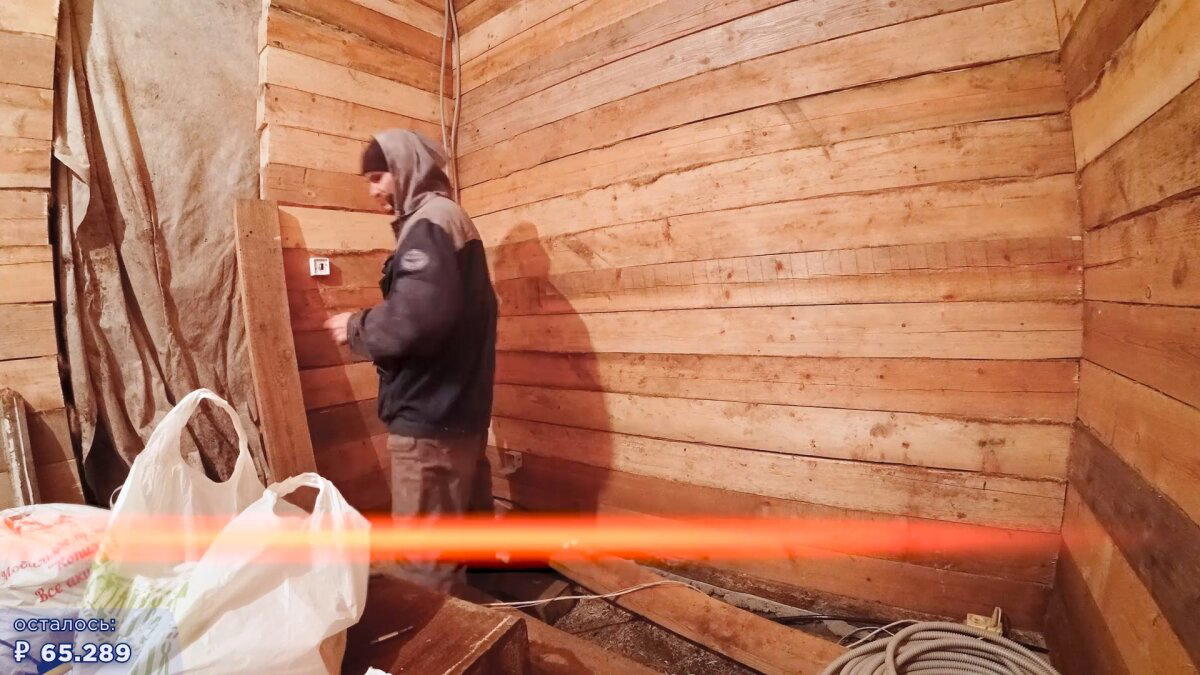

Все освещение поделим на два контура – наружное и внешнее, соответственно устанавливаем два накладных одинарных выключателя.
Далее наш ранее проложенный вводной кабель 2х3мм2.

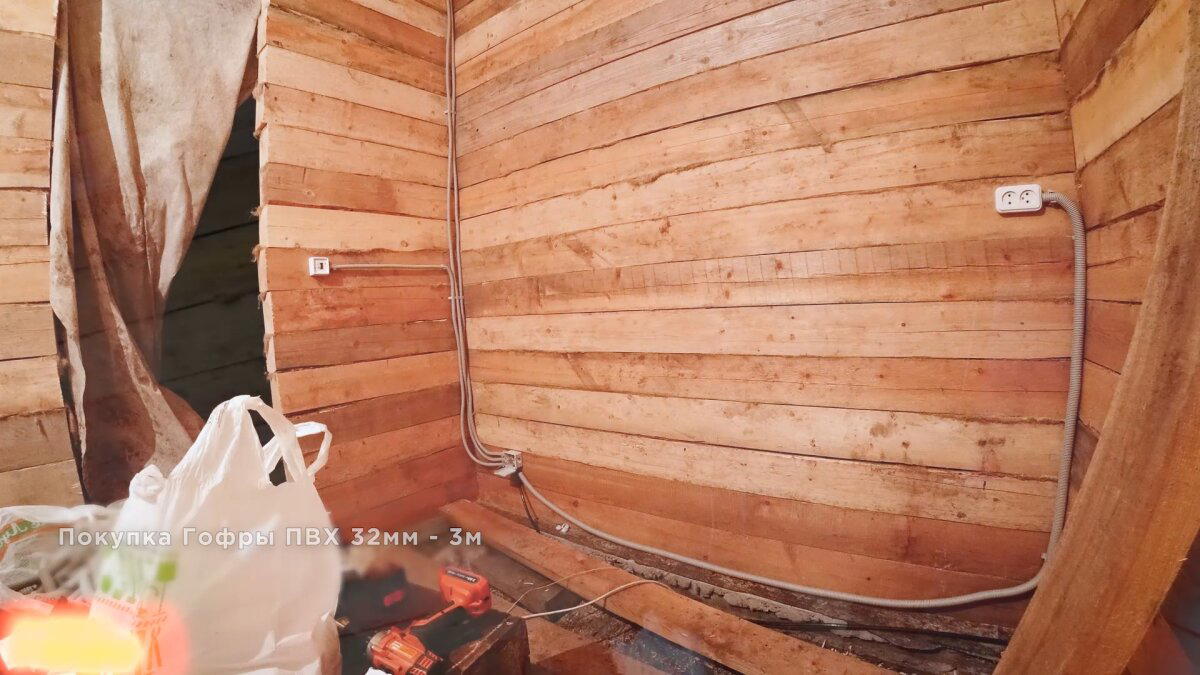

И накладную двойную розетку.
Подключаем ее кабелем ВВГнг 2х2,5мм2 в ПВХ гофре ø32мм.

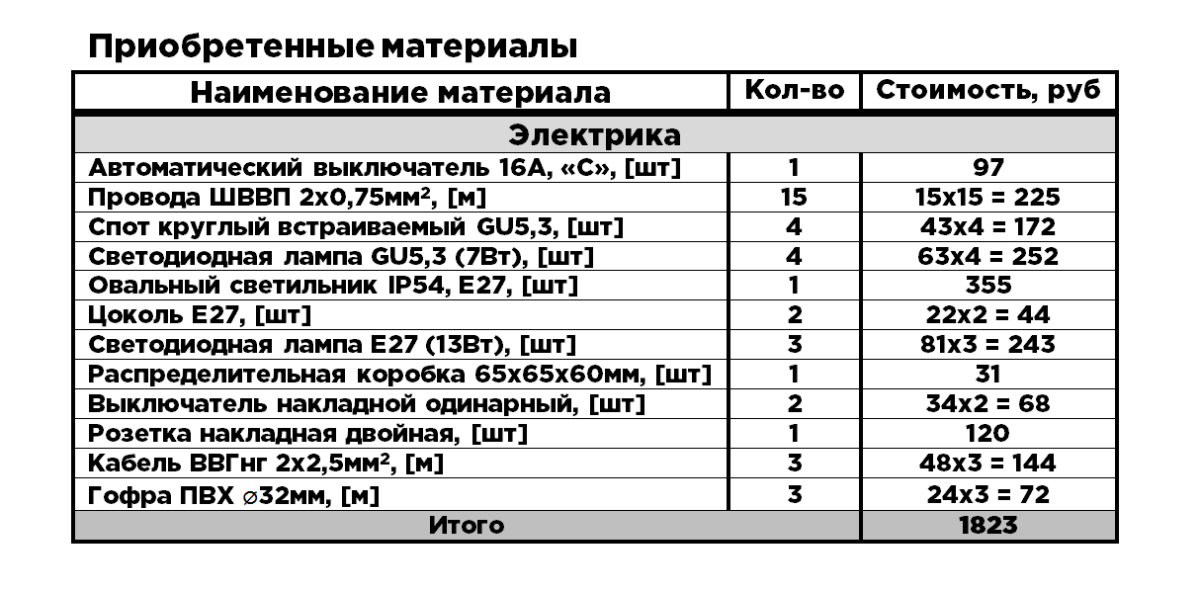

СМЕТА
Спасибо что дочитали эту статью до конца.
Наши соцсети:
YouTube - https://www.youtube.com/c/Хорошийдом
Instagram - https://www.instagram.com/good_h0me/
Всем удачи и пока!
