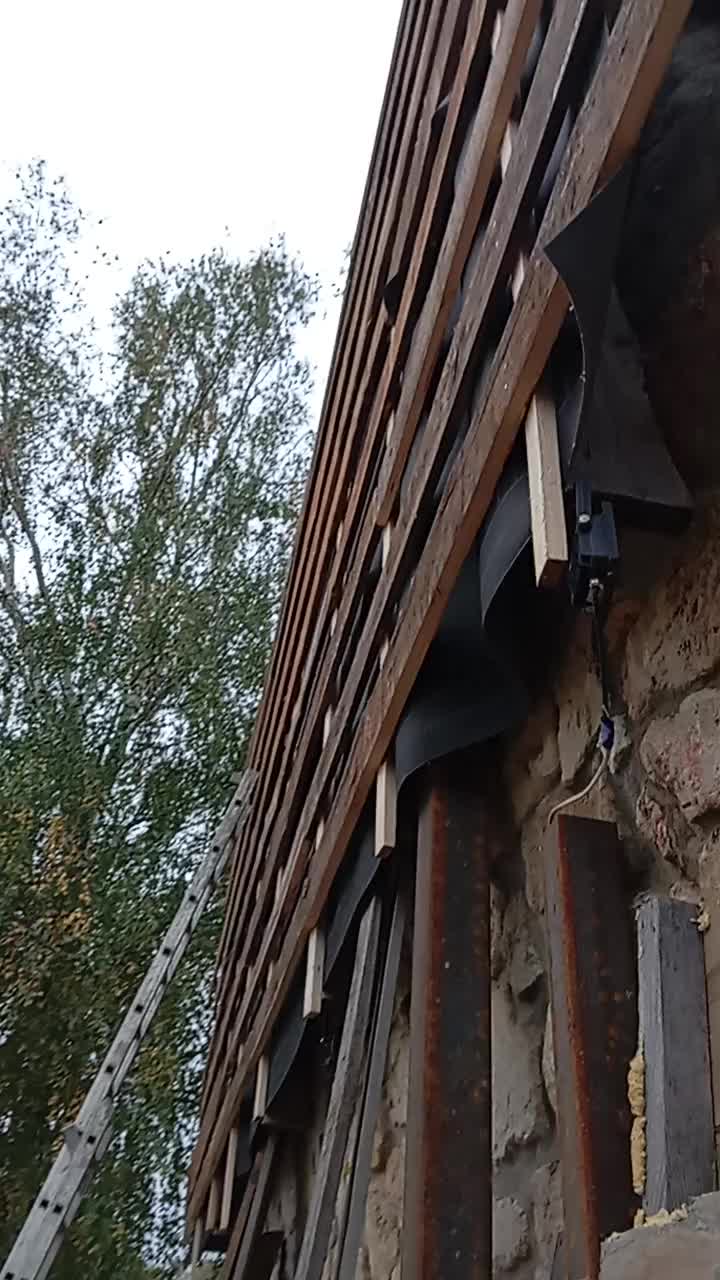

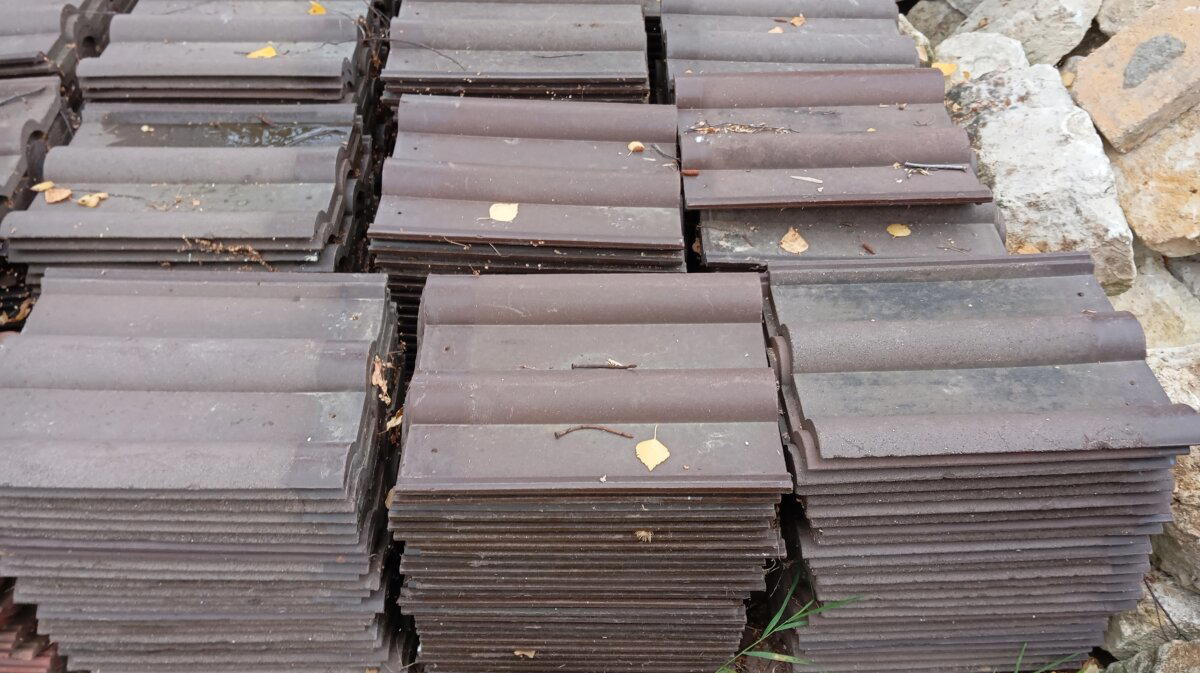

Делаю крышу из черепицы. Нужны советы.

Аспиранты Новосибирского государственного технического университета (НГТУ), супруги Валентина и Сергей Хоревы, строят себе дом в Новосибирске. Участие в программе «Приоритет 2030», которая входит в национальный проект «Наука и университеты», позволило им реализовать собственную разработку — солнечную черепицу для отопления и нагрева воды.

Расчеты показывают, что в доме площадью 100 кв. м в Сибири солнечная черепица позволит полностью восполнять нагрев воды с мая по сентябрь. Тем самым новация обеспечит экономию только на горячей воде до 40 тыс. рублей в год.

Технология создания рекуператоров (система обмена воздушных потоков) — тоже разработка Хоревых. Расчеты для дома площадью 100 кв. м показали, что рекуператор сэкономит до 25 тыс. с сентября по апрель.

Добрый день, уважаемое сообщество. Досталась мне в наследство дача с небольшим домиком. Начал я этим домиком заниматься и уже подустал бороться с протекающей крышей. Домик был построен лет 50 назад, кровля - рубероид, обрешетка сплошная из доски, начала гнить, стропила - 4 бревна, от времени одно бревно сгнило и пришлось временно подпереть его, чтобы крыша не провалилась. Той крыши-то там 60 м2. Посмотрел я разные видео на ютубе и накидал в тинкеркаде модель будущей крыши.

Сложность состоит в том, что крыша хоть и двускатная, но скаты находятся на разных уровнях и исправить это не получится в связи с конструкцией дома и пристройки. Так же у скатов разный угол наклона поверхности.

Длина крыши 6м. Желтое - это то, что останется родное - пол, 4 столба для верхней коньковой балки и щит с окном.

Красное - стропила 150х50. Их по 11 штук под каждый скат. Расстояние между стропилами 60см.

Синее - коньковые балки для обоих скатов. 100х100. Верхний будет крепиться на гвозди и железные пластины. Нижни на гвозди и дополнительные опоры. Опоры будут прибиты к столбам.

Фиолетовое - мауэрлат. 100х100 или 150х100 еще непонятно.

Стропила к конькам и к мауэрлату будут крепиться металлическими уголками 35х35х50  желтыми саморезами или гвоздями. Как будет крепиться мауэрлат к стене еще неизвестно, для этого надо разобрать старую крышу. На данный момент там мауэрлата нет вообще.

Далее на все это будет укладываться сплошная обрешетка из доски 25х150. Следом покрытие из рубероида - временное. В следующем году металлочерепица со сливной системой.

Собственно сам вопрос состоит в том: не разъедется ли крыша под снежной шапкой или крепление надо усилить? Есть ли необходимость крепить нижние стропила к верхним с помощью ригелей? Нужны ли подкосы? На всякий случай оставлю ссылку на тинкеркад и модель крыши, где ее можно покрутить и посмотреть подробней. Спасибо!

https://www.tinkercad.com/things/3BaLZUYJUlZ

Привет, дорогие подписчики и все, кого интересует тема загородного домостроения! Меня зовут Илья, я инженер строительного контроля и специалист по техническому обследованию зданий. Много лет пишу здесь о своей работе.

Сегодня мы поговорим про устройство пирогов современных металлических кровель и почему гидрозащитная или супердиффузионная мембрана является их неотемлемой составляющей. Итак, вперёд - полезли на крышу!

За те годы, что я трачу свою жизнь, расписывая вам как правильно строить дома и как не купить откровенный мусор, вокруг меня сформировалось немаленькое сообщество подписчиков, которые успешно применяют мой опыт в своём домостроении и загородной жизни. Я благодарен каждому из вас за слова поддержки и одобрения, которые вы пишете мне как в каменты, так и в мессенджеры - это доказывает мне, что мои усилия не напрасны и приносят кому-то пользу.

Но есть и другая прослойка пользователей, которые приходят не за тем, чтобы чему-то учиться, а затем, чтобы поучить меня. И я бы с удовольствием учился, если бы эти учителя были способны аргументированно донести свою точку зрения. Но как правило, эта точка зрения излагается в лучшем случае на уровне "я считаю так, а почему - не скажу", а в худшем просто бараньими криками. По-бараньи я понимаю только на уровне интонации, поэтому улавливают только агрессию в свою сторону, а что сказать хотели - понять не могу.

Недавно один известный строитель домов из всего, который славен в том числе строительством из сырого бруса "потому, что так дешевле", разместил аж два поста о том, как он построил очередной дом, в этот раз из газобетона. Там было немало интересных технических решений, в т.ч. скат крыши в сторону ступеней крыльца без снегозадержателей и водосточки, непроветриваемые деревянные фронтоны (на газоблочном доме), дешманская гидрозащита, которая, вероятнее всего, смонтирована без вентзазора. В общем, классика жанра экобиоговностроя.

Естественно, меня попросили прокомментировать, что я и сделал ещё в первом посте. Потом меня попросили прокомментировать во втором, я сослался на первый пост и вкратце рассказал, что на доме не соответствует нормам и почему при цене 70 000+ рублей за м2 это не дом, а объект незавершённого строительства.

Однако, как всегда, у ООО "РукоЖопСтрой" есть свои сторонники, которые встали на его защиту. К сожалению, просто баранясь, не имея ни практического опыта, ни знаний.

Но иногда вопросы, которые задаёт неграмотный, помогают объяснить то, что считаешь само собой разумеющимся. Неграмотному, если он необучаем, это не поможет, а другим может быть полезно. Поэтому, я всегда с радостью поддерживаю дискуссию с теми, кто притворяется тупыми баранами и задаёт глупые вопросы, пытаясь оспорить физику, строительные нормы и практический опыт.

В общем, дискуссию можно почитать тут #comment_375281413, но внезапно я понял, что пользы от доказательств очевидного одному барану мало, но из этого можно сделать хороший пост для тех, кто действительно хочет разобраться в теме.

Итак, зачем вообще кровле нужна какая-то гидрозащита? Ведь она сама является гидрозащитой от осадков. Для чего мы городим какие-то пироги с супердиффузионными мембранами и вентзазорами, капельниками и софитами, кровельными аэраторами и прочими аэрируемыми коньками?

Для начала, давайте посмотрим на пирог стандартной холодной кровли из техлиста производителей металлочерепицы или кровельных мембран.

Возьмём картинку с сайта компании Гекса, производителя множества продуктов под брендом Изоспан. Сам Изоспан я недолюбливаю, а вот инструкции и картинки Гексы - обожаю. Они сделаны специально для объяснения правил монтажа людям с ограничением в развитии.

Итак, на картинке мы видим, что гидроизоляция за каким-то хером присутствует под черепичной кровлей. И возникает вопрос - от чего и что она должна защищать? Нужна ли она там?

Компания Гекса тоже задаётся этим вопросом и сама на него отвечает:

Итак, тут нам говорят, что металлические крыши собирают на себе конденсат. И это правда. Он возникает по простой причине - перекрытие чердака так или иначе излучает тепло, а при выполнении пароизоляции кровли в ООО "РукоЖопСтрой" - оно пропускает не просто тепло, а выпускает пар.

Например, как здесь - по всему периметру дома есть щель, в которую стремительно выдувает тёплый воздух.

Он поднимется наверх и начнёт двигаться вдоль внутренней части ската кровли к коньку. Если поверхность ската достаточно холодная, то тёплый воздух начнёт осаждать влагу на неё по ходу своего движения.

В сильный мороз влага может сразу прихватиться и осесть инеем или льдом. Но в любом случае, финал будет один - все эти капли выпадут осадками на утеплитель перекрытия. Дальше события будут разворачиваться так - мокрый утеплитель быстро теряет свои свойства и перекрытие начинает проводить больше тепла. Больше тепла - больше конденсата. В итоге, вы узнаёте о бассейне на чердаке, когда из люстры вниз устремляется бурлящий поток. Это, кстати, не шутка, у одной моей заказчицы прорвало пароизоляцию и вода полилась в дом через люстру, закоротив электропроводку.

Как быть?

Как обычно, когда нам нужно избавиться от влаги - пароизолировать, вентилировать и греть (или не давать остывать).

Например, компания Dorken, производитель скотчей Delta и не менее крутых плёнок с мембранами, в своей статье про организацию строительства современных кровель, описывает все вышеуказанные мною этапы:

Гидроизоляционные плёнки DELTA надёжно защищают утеплитель и стропильную конструкцию от проникновения наружной влаги в виде дождя, задуваемого через кровельное покрытие снега и выпадающего конденсата. Но для того, чтобы обеспечить уютный климат в мансардном помещении, необходимо осуществить тщательную защиту утеплителя и несущих конструкций крыши от внутренней влаги.

Расположенная со стороны помещения пароизоляционная плёнка DELTA препятствует конвективному и диффузионному проникновению в утеплитель влаги, содержащейся в тёплом воздухе помещения.

Однако недостаточно только применить самые надёжные гидроизоляционные и пароизоляционные плёнки. Необходимо обеспечить герметичность воздухо-, пароизоляционного слоя и защиту теплоизоляции от проникновения водяного пара через самые рискованные участки крыши.

Производитель плёнок и мембран Ondutiss в своей инструкции также говорит, что:

Под неутеплённой кровлей, особенно под кровлей из металла, применение гидроизоляции критически важно — это защита подкровельного пространства от конденсата и возможных протечек.

Производитель металолочерепицы, компания ГрандЛайн, в своей инструкции по монтажу также пишет о важности использования гидрозащиты с организацией вентзазора между гидрозащитой и кровлей. И показывает две схемы её монтажа - с отведением конденсата на капельник или в щели поднебесников (софитов, подшивки свесов кровли).

Где можно обойтись без гидроизоляции?

Да, если ваше строение - сарай без отопления. Например, навес сеновала или дровника не требует гидрозащитных плёнок или супердиффуизонных мембран.

Кстати, а какая между ними разница? Это важно. Давайте опять посмотрим картинки на сайте компании Гекса.

Итак, мы видим, что супердиффузионная мембрана пропускает пар и не пропускает воду. Почему это происходит?

На это нам ответит Александр Друзь Евгений Гетманский, специалист компании Технониколь.

Ты тут дофига написал, я ничего не понял! Расскажи, как для барана!

На самом деле, всё очень просто. Чтобы наша холодная стальная кровля не расплакалась, нам требуется сделать следующее:

1. Исключить поступление пара и тепла в чердачное помещение. Для этого нужно качественно выполнить пароизоляцию чердачного перекрытия со стороны помещения и утеплить его в соответствии с нормами региона. То есть, защитить потолок полиэтиленовой плёнкой, проклеив её в месте стыка со стенами. И не вздумайте выводить на чердак вентиляцию дома, как делают некоторые умельцы.

2. По стропилам смонтировать гидрозащиту, а лучше супердиффузионку. Обрешётку кровли дистанцировать через контрбрус, чтобы образовался вентзазор между кровлей и мембраной.

3. Обеспечить общую вентиляцию и выхолаживание кровли - для двускатки встречными продухами во фронтонах, желательно в виде жалюзийных решёток не менее 400х400 мм. Для вальмы посложнее - там потребуется делать вентвыводы в самой кровле, а также возможно ставить кровельные аэраторы, которые будут отводить тёплый воздух из вентзазора.

Вот, в общем-то и всё. Следуя этим трём нехитрым правилам вы получите долговечную и надёжную кровлю. А следуя только одному - рискуете получить дождь со скатов.

Кстати, гидрозащита спасает кровлю не только от конденсата, но и от протечек в процессе эксплуатации, когда боковым ветром внутрь закидывает снег или заливает дождь, когда ослабляется крепёж, когда деградирует покрытие.

Это всё придумали продавцы мембран, чтобы заработать больше денег!

Не, все эти требования, прямо или косвенно есть в СП 17.13330 "Кровли", там даны все определения и примеры технических решений, в т.ч. и для холодной металлической кровли.

На этом сегодня всё. Как обычно, на ваши вопросы отвечаю в каментах или через контакты в профиле. И да, я могу быть не очень оперативен, но всегда стараюсь ответить. Если вдруг вы написали мне в мессенджер, я прочитал, но ответа нет - не стесняйтесь апнуть чат, скорее всего я был за рулём и не мог среагировать.

Камрад @projecthome, который является (или считает себя) проектировщиком, сделал такой Проект дома из бруса 6х7.5 м и никак не хочет ответить, зачем он нагородил примыкающих крыш.

Давайте развёрнуто отвечу, почему я и как руководитель домостроительной компании, и как специалист по строительно-технической экспертизе, и как плотник, считаю все бюджетные проекты с примыкающими кровлями - ошибкой. Для ЛЛ - потому, что это ненужные понты, которые разрушат ваш дом.

В посте дом 7,5х6 метров, да ещё из бруса - это явно решение из бюджетного строительства.
Это недорогой летний домик для временного проживания. И тут вполне можно было бы обойтись простой и надёжной двускаткой. Но с ней проект будет смотреться простовато, потому мы налепим несколько крыш на разных уровнях и обеспечим сбор осадков в брус.

Примыкание само по себе собирает мусор, заносимый ветром, а уж в реализации из проекта для этого сделан специальный карман - кровля врезана в венцы брусового дома и образует уютный закуток. Там могут сделать гнездо горихвостки или мухоловки, что безусловно плюс. Но скорее всего, туда набьётся песка и пыли, после чего обильно смочится водой и порастёт мхом. В итоге начнётся гнилостный процесс и инфильтрация воды в стену.

Даже без этого кармана, выполненное по технологии примыкание всё равно несёт опасность разрушения стены. Согласно СП 17.13330.2017 "Кровли", всё достаточно просто:

В месте примыкания используем:

3.1.7 дополнительный водоизоляционный ковер (рулонный или мастичный): Слои рулонных кровельных материалов или мастик, в т.ч. армированных стекломатериалами или прокладками из полимерных волокон, выполняемые в местах примыканий основного водоизоляционного ковра к вертикальным поверхностям выступающих над ковром конструктивных элементов с нахлестом этих слоев на основной водоизоляционный ковер.

который должен выдерживать температуру 100 С и который мы заводим на вертикальную поверхность стены не менее, чем на 150 мм, не забывая, что сверху:

6.4.1.3 Для примыканий кровли из волнистых листов к стене, парапету и дымовой трубе следует применять угловые детали, которые закрепляют шурупами, пропускаемыми через гребни волн рядовых листов; при этом по скату их устанавливают с нахлестом не менее 150 мм, а поперек ската - не менее чем на одну волну.

при том, если крыша не из металлочерепицы или гофролиста, то

7.2 [...] Края кровли из металлических листов на примыканиях к выступающим над ней конструкциям (например, стенам, парапетам и т.п.) следует поднимать на высоту не менее 150 мм и защищать от попадания атмосферных осадков в подкровельное пространство с помощью металлической планки с последующей герметизацией.

Но при таком монтаже на верхней части отлива образуется ступенька, которая всё равно собирает мусор и воду, и в конечном счёте может привести к разрушению конструкции стены.

Если говорить о правильном выполнении примыкания кровли к деревянной стене, то его желательно выполнять так - сначала в стене делается ровная штроба по всей длине примыкания. Желательно, чтобы эта штроба имела наклон 30-45° в сторону кровли. Затем, место примыкания гидроизолируется рулонными материалами, желательно на основе битума, или битумными мастиками, на высоту не менее 150 мм. После сверху в штробу устанавливается отлив, и в идеале штроба заделывается герметиком поверх.

Нашёл картинку правильно выполненного примыкания кровли к стене рубленного дома.

Естественно, бюджетный проект будут строить бюджетные плотники и они не будут морочиться со всем этим штроблением и даже гидроизоляцией алюмобитумными лентами. Они просто налепят сверху отлив и в один дождливый день ветер загонит воду под него. И крыша потечёт. А потом заказчики проектировщика будут платить мне деньги, чтобы я приехал и рассказал, как это заделать и чем обработать то, что уже сгнило.

Безусловно, примыкающая крыша может быть насущной необходимостью. Например, когда нужно сделать пристрой к стене, а уровень свеса основной крыши находится на значительной высоте и врезаться в него нерационально. Но делая примыкание нужно очень тщательно выполнять гидроизоляцию. Особенно в случае деревянных стен.

Если же говорить про обсуждаемый проект в целом - он весьма посредственный. Автор не знает о грязных и чистых зонах в доме. Идти в санузел нужно через весь дом. Для этого хозяин, пришедший с огорода, должен разуться. Либо нести грязь до туалета на радость жене.

Санузлы и кухня разнесены по трём углам дома, чтобы доставить радость сантехникам. Автор решил пустить стояк по стене тамбура, канализацию второго этажа придётся вести в перекрытии, но лаги перекрытия расположены поперёк прокладки труб. Собирать коммуникации водоснабжения и канализации придётся под перекрытием, для этого придётся утеплять цоколь и сами трубы. И всё равно останется риск промерзания. А подумай проектировщик, расположи санузлы один над одним и кухню через стену от санузла первого этажа, все коммуникации можно было бы провести по одной стене дома.

Лестница с забежными ступенями (высотой 18 см) вместо площадки - отдельная песня с матерными словами, которую не раз исполнят домовладельцы, таская по ней мебель и кувыркаясь в темноте.

Короче, не надо так.

С её помощью троллят Секретную службу США после покушения на Дональда Трампа. Дело в том, что вместо стрелка на крыше должны были находиться снайперы спецслужб. Но их там не было, а чиновники нелепо оправдывались, что скатная крыша небезопасна для сотрудников.

После этого Твиттер стал репостить видео, на котором по точно такой крыше спокойно гуляет корова. Пользователи шутят, что, видимо, она более квалифицирована, чем сотрудники секретной службы на зарплате.

У коровы сильное cv для главы службы безопасности 🤭

Я развернул и сдвинул дом, чтобы сделать пристройку к дому. Изначально планировалось небольшое помещение 2х3 метра, где будет туалет и душ, но любимая жена как всегда все переиграла в последний момент, и пристройка стала 2х5 метра, делать нечего, вытаскиваю окно беру пилу и из него делаю дверной проем. Сам делать я не решился, и нанял бригаду, на авито нашел кто делает бытовки и решил себе такую пристроить.

Рабочие задержались и монтаж начали только в обед. Блоков привезли всего 4 штуки (типа входит в монтаж)  отдал свои блоки, из которых у меня были сделаны временные ступеньки.

Все обрабатывали какой-то красной пропиткой от влаги

Буквально через час уже монтировали первую стену

До ночи успели сделать каркас и затянуть его пленкой. Я не рассчитывал, что они будут ночевать у меня, договор был, что сделают все за день, но поскольку приехали только в обед, то пришлось им ютиться в той пристройке, которую успели построить. С соседями я договорился, что будут работать всю ночь, но работники сникли уже к полночи.

Вот место, где они спали

Дальше начали утеплять крышу, утеплитель везде 50 мм

Изнутри все стены тоже этим утеплителем сделали

Потом сверху обшили листами железа

Подшили крышу, вставили окошки

Вид изнутри

Закончили к обеду следующего дня

Ну и покрасили

Потом пришлось немного поругаться т.к. хотели забрать оставшийся материал с одной стены, которая примыкает к дому, и на нее железо не использовали. Конечно я все оставил себе, ведь уплачено за все. Проводив рабочих, сделал себе как всегда "временные" ступеньки )))

Мне не понравилось, что внизу мало перемычек для пола, и я напилив досок усилил его (лучше это делать сразу)

Немного подумав, решил еще сделать ряд лаг по центру

Ну и в конце работы, можно позволить себе отдохнуть, наслаждаясь последними теплыми лучами осеннего солнышка

По цене вышло около 100 тысяч, лучше бы делал все сам. Когда видишь как сделано, приходит понимание, что ничего сложного тут нет.

.

.

Н-да. "Пилить посты" совсем не равно "Пилить доски". Со вторым как-то проще. Знаю, тут уже есть люди, которые ждали скорейшего продолжения. Но увы. Ну никак.

Хотел большую красивую статью от стропил до флюгера. Придётся разбить на две части.

Эта первая.

Здравствуйте!

Скелет крыши, после которого у некоторых остались вопросы

Хочу свою мастерскую! Стропила

Самый главный вопрос: "А как же свесы? Стропила-то заканчиваются прямо на стенах!"

Ну, смотрим)

Зашиваем всё ОСБ и... Вот они свесы!

"Но так нельзя! Никакой жёсткости!"

Нельзя. Поэтому делаем стяжку снизу свеса

И покрасим. Ибо этот элемент уже готов.

Капельник можно сразу накинуть.

Да, пока кровельная фирма готовила мой заказ, было немного времени поработать на стенах. Ну тут уж точно всё понятно. Это как везде. Хотя не совсем. "Кто ж пароизоляцию снаружи кладёт!? Года не пройдёт - всё спреет, сгниёт и развалится!"

Не авторитетно, но абсолютно уверенно заявляю: вообще никакой разницы, кроме той, что так просто удобнее.

Но мы отвлеклись.

Свесы-то всё ещё "Болтаются, дребезжат и тоже скоро развалятся! Опоры ведь никакой так и нет!"

А вот и есть. Это контрбрус, выпущенный заподлицо с ОСБ, прикрученный насквозь к стропилам и стянутый с доской под свесом. Брус сечением 50х50мм на длине в 30см не согнётся и не задребезжит примерно никогда.

А вот тут на самом деле идёт дождь. Обратите внимание - Фрося спокойно сидит на пороге. На неё не капает. А значит, свесы есть и они работают)

Аллилуйя! Всё, что было в Хочу свою мастерскую! Крыша. Но не вся и будет в этом посте, это бесценный опыт, который не очень хочется применять в будущем.

Здравствуйте! Сегодня моя мастерская, наконец-то, наденет шапочку, которую будет носить долгими годами не снимая.

Для начала снимем временные доски и скрутим ровную обрешётку

Обносим периметр защитно-декоративной сеткой (позже её пришлось контрить саморезами. внешний вид не сильно пострадал)

И, вроде бы, всё готово к кровле... Но нет. Настало время отчаянного ди-ай-вая в лучших (худших) традициях. Ибо нам нужен крюкогиб.

Уголок, гаражная петля, ещё какие-то обрезки чермета, два подшипника от стиральных машин.

Выглядит бессмысленно и беспощадно, но работает!

А нужно это было для того, чтобы крепить крюки параллельно с кровлей. Чтобы всё ровно по волнам.

А вот с коньками было сложно. Объездил весь город. Разглядывал, кто как делал. Как-то всё плохо, я вам скажу. И проблема, видимо, не всегда в мастерах. Не, в них, конечно, тоже...) Но сейчас не об этом. Главный затык в том, что не существует готовых решений для сращивания коньков в трёх плоскостях. Вот и пришлось выдумывать.

"Страховочный" лист оцинковки. Ну мало ли, где что-то не перекроется.

Ну и вот так выглядит весь узел. Потом ещё и герметиком промазали.

Ну да, не шибко аккуратно.

А если издалека? Ничего не торчит и не топорщится. Нормально же?

Вот теперь ждём дождя. А то мы с батей там натоптали чуть-чуть. И эти птицы...

Привет, дорогие подписчики! А также те, кто уже спешит подписаться на занимательные и познавательные посты специалиста по техническому осмотру зданий и сооружений. Меня зовут Илья, я много лет делюсь здесь своим опытом и разбираю с подписчиками тонкости, хитрости и секреты, а также (не без этого) ужасы отечественного домостроения.

Утро началось не с кофе. Я проснулся по будильнику и начал собираться на объект, который был выставлен первым в этот день. Мне предстояло провести осмотр щеледома из клееного бруса, который продавался на этапе строительства. Как известно каждому современному человеку - в домах, построенным по древним технологиям, вечно обитает какая-то нечисть. То призраки живших дедов, то домовые. Я слышал, одного технадзора бесследно затянуло в дышащие стены. Поэтому, на пороге дома я очистил своё сознание, трижды прочитал СП 516.1325800.2022 «Здания из деревянных срубных конструкций. Правила проектирования и строительства», вооружился зелёным уровнем и с настороженным видом выдвинулся в Раменский район.

Мчась по ЦКАДу сквозь поднимающийся из тёмных ельников зловещий туман, я пришпоривал педаль газа, надеясь успеть попасть внутрь щеледома до того, как мой заказчик попадёт в когтистые лапы менеджера по продажам.

На объекте было тихо, работы не велись и ничто не предвещало беды. Лишь в бытовке неподалёку угадывалось какое-то движение. Понимая, что внутри вполне может оказаться пьяный бригадир или того хуже, прораб, я решил держаться от неё подальше. Уровень-уровнем, а щеледом это не шутка, он легко высасывает все эмоции и из более опытных технадзоров, чем я. Видал я одного строителя, который после посещения щеледома, купленного его другом, два месяца безостановочно кричал: "Зачем? Зачем?", но матом. И только крепким самогоном удалось привести его в чувство. А уж тех, кто оказался внутри щеледома и смог без потери рассудка пережить рассказ пьяного бригадира про надёжную сборку бруса на гвозди или стальную арматуру да полугодовую гарантию, я вообще не встречал.

Быстро выхватив рулетку я замерил толщину 200-го профилированного бруса и она оказалась равной 19 сантиметрам.

Прикинув сопротивление теплопередаче такой стены, я понял коварный план щеледома - он готовился заморозить своих жильцов зимой. Или сделать нищими, вынудив отдать все деньги за отопление.

Сопротивление теплопередаче составило 1.21 (м²•˚С)/Вт при норме 3.20 (м²•˚С)/Вт.
Ограждающая конструкция не удовлетворяет нормам по тепловой защите. Эксплуатация такой конструкции недопустима. - пронеслось у меня в голове. И это при условии, что в стенах нет щелей! А они были. Когда я приблизился, щели между брусьями раскрылись и начали жадно втягивать воздух, пытаясь затащить меня внутрь дома. Среднее раскрытие щелей составляло 4 мм.

Учитывая, что брус в этих стенах профилированный, законопатить щели, прекратив древнее колдовство в виде дыхания деревянной конструкции - невозможно. Если посмотреть на спил бруса, можно увидеть, что под ним уже появилась щель и выпал льняной уплотнитель, который должен был сдерживать продувание через стену.

Но это было не самым страшным. Посмотрев на фронтон дома я увидел огромную щель под самым коньком. А глянув на стропило выноса кровли я увидел, что оно врезано в верхний венец.

В этот момент я понял, что мне попался редкий вид щеледома, который не только дышит, но и шевелит щелями. Погрузившись в транс я переместился в прошлое и перед моими глазами замелькали отрывочные картинки из истории строительства этого дома. Чёрно-белые и зашумлённые, но достаточно чёткие, чтобы понять предпосылки случившегося. Вот пьяные строители возводят стены из сырого бруса. Потом без проекта выполняют кровлю, врезая стропила в стены. Затем брус начинает усаживаться, сохнуть и стены становятся ниже. А кровля уже жёстко закреплена к ним. Стоп. Ясно. Но если фронтон потянула за собой кровля, то я должен увидеть следы искривлений на стенах. Придётся идти внутрь. А возможно, даже лезть на леса.

Внутри меня ждала лебёдка, призванная усмирить дикий нрав щеледома, который не стал дожидаться момента продажи и решил похоронить под собой своих строителей. Когда стены стали расползаться, бригада решила стянуть их тросом, чтобы крыша не развалила их в стороны и не накрыла под собой кого-то из строителей, поставив финальную точку в его карьере мокрым местом на бетонной стяжке пола.

Несмотря на установленную лебёдку стены продолжало арбузить и отклонения стали видны на рейках, которыми пытались выправить брусовые стены.

Тогда строители решили построить "типа перегородку", на которую обопрётся кровля.

Но во-первых, чтобы снять нагрузку со стен нужно было изначально разгружать конёк кровли, опирая его на что-то надёжное. А во-вторых, кровля уже была готова и они просто упёрли брус "перегородки" в обрешётку будущей отделки.

То, что всё это лепилось второпях, когда щеледом треском стал требовать принести кого-то ему в жертву, можно увидеть по тому, как собрана эта перегородка.

В месте выносов лаг под балкон строители, подгоняемые жаждущим жертву щеледомом, даже не стали делать перерубы. Просто положили обрезки бруса в стену. На видео я пинаю щеледом, а он дрыгается и трясётся - почуял, что останется без жертвы.

С другой стороны эти же бруски почему-то зафиксировали на гвозди, забив их в лаги под 45 градусов. При этом никакой конопатки сделано не было.

Резво соскочив с лесов я быстро побежал к выходу, уворачиваясь от конструкций щеледома и косясь на стены, которые были готовые придти в движение и лишь трос натянутый лебёдкой сдерживал их от того, чтобы накрыть собой непрошенного гостя.

Выбежав наружу я оглянулся. Всё стихло, лишь покосившийся щеледом был явно разочарован тем, что остался без жертвы. Но через некоторое время он приосанился и затаился в ожидании верящих в сказки про греющее дерево, дышащие стены и тёплые углы, хозяев, готовых выложить 9 млн. рублей за кучу опасных для жизни дров.

Сегодня он проиграл битву, но я не сомневаюсь, что его жертва ужа просматривает каталог строящихся домов и советуется со своими близкими о его покупке. Ведь соседний щеледом уже обрёл своих хозяев. Им предстоит многое узнать о физике и строительных технологиях уже этой зимой.

Можно ли было сделать этот дом тёплым энергоэффективным выбрав сухой клееный брус?
- Нет. Толщина стен такова, что зимой дом будет отапливать улицу. Но технически можно было минимизировать приток/теплопотери через стены, используя современные уплотнители швов вместо льноджутовой ленты и делая точные запилы врубки. И теплоизолировать его минватой, превратив в каркас с большой, дорогой и бессмысленной внутренней стеной.

Можно ли было избежать нарушения конструктивной целостности здания?
- Нет. Потому, что изначально этот дом строился без проекта людьми с низкой квалификацией. Если бы дом проектировал специалист, он выбрал бы наслонный тип стропильной системы, где вес кровли передаётся на подконьковый прогон, который опирается на опоры в центре здания. При этом нужно было использовать скользящие стропила, то есть не фиксировать их жёстко на стенах. Совокупность этих ошибок привела к тому, что кровля сейчас разваливает брус.

Можно ли восстановить этот дом и использовать как жилой?
- Да. Для этого нужно разобрать кровлю и пересобрать её по другому типу. Но искривлённые стены останутся такими, потому, что высохшее дерево уже приняло свою форму. Однако, технически возможно перепланировать и пересобрать этот дом, вопрос лишь рентабельности этих затрат - он будет стоить как двухкомнатная квартира в Москве и при этом будет восстановленным домом с некоторыми неустранимыми дефектами.

На кого рассчитывают продавцы подобных домов?
- На покупателей, которые верят в сказку и чудо, но при этом не имеют понимания строительных технологий и готовые потратить 8-10 миллионов, чтобы жить как жили наши деды - топя печь, занимающую треть дома, утром и вечером.

Мои посты по теме легко найти по запросу щеледом

Как обычно, на любые вопросы, которые не требуют больших временных затрат, расчётов или выезда на объект я отвечаю бесплатно в каментах или лично - мои контакты в профиле. Кто не видит профиль - пишите в телеграм: karkasovo (это не канал, а мой личный контакт).
Аудит проекта, проверка договора на строительство, анализ сметы, обследование дома на соответствие строительным нормам, приёмка дома, консультации по реконструкции, строительный контроль - это моя работа и я делаю её за деньги.

10 /230см. Провозился с оштукатуриванием бокового торца плиты перекрвтия.коряво получилось, ни фига не липнет раствор... Примерно 200л бетона и раствора,   Примерно 10-15см поднял.

Завтра продолжу.

Всем привет. Особенно тем, кто следил за постройкой столба)

Навес закончен, но не накрыт. Накрою осенью. Пока стропила послужат основанием для настила с которого буду работать.

Теперь очередь фронтона на этот домик.

Стропила навеса в месте где они замуруютя в стенку покрасил битумной мастикой. Опалубку для внутренней стороны стены подготовил. Армирование установил. Завтра буду выкладывать камни и бетон.

Продолжение в следующей серии.

МГТУ им. Н.Э. Баумана, главное здание
Вот это же не с осени заржавело, как минимум несколько лет 🤦🏻‍♂️ Интересно, у Госдумы тоже крыша ржавая?

Рядом строится Жилгородок и новые корпуса — "Технологическая долина на Яузе". В московских школах учителя используют интерактивные доски. В бауманке до сих пор пишут мелом, только меловые доски в 95% аудиторий. И сидят под ржавой крышей.

Хотите узнать доходы ректора и проректоров бауманки? Есть конкретные цифры с пруфами.

Насмотрелся я как-то в интернетах на счастливых людей, у которых есть на даче красивые мангалы/барбекюшницы, а особенно помпейские печи. Сначала просто смотрел, потом завидовал, потом очень завидовал, а потом подумал: "А чем я хуже?". В общем решил замутить себе тоже "помпейку". Прикинул уровень своего скилла каменщика и сразу отмёл вариант с купольным сводом, ибо не вывезу. Либо кирпичи пилить и подгонять замучаешься, либо швы придётся делать толщиной в палец. В итоге пришёл к конструкции "односвода". Типа такой:

Не знаю, считается ли такая печь канонично "помпейской", но мне как-то и до лампочки. Чтобы ещё уменьшить количество раствора между кирпичами (чтобы облегчить себе работу) решил взять клиновой кирпич, который удачно складывается в арку из 18 штук.

По размерам свода меня всё устраивало и выяснив цены на этот вид кирпича (кстати ~45 рублей за штуку), было решено делать из него. Кирпич шамотный, держит температуру до 1350° что как бы с огромным запасом, если ты не строишь кузнечный горн. Кто-то скажет что можно было взять обычный силикатный кирпич и нехило сэкономить, но я побоялся, потому что на каком-то сайте прочитал что уже при 300° он становится хрупким, а температуры в печи планировались нехилые.
Для начала решил накидать модельку в SketchUp. Посчитал что три кирпича в длину будет вполне достаточно.

Хотел ещё "продуть" её в Solidworks, но в 3D-моделирование я умею ещё хуже, чем в кирпичи. Да и, забегая вперёд, скажу что тянет печка как надо, прогревается довольно быстро и равномерно, тепло держит долго, так что и без рассчета мат.части вышло неплохо.
С самого начала фото не осталось, поэтому просто расскажу что делал. Разметил небольшой котлован под фундамент, снял грунт на штык лопаты, забил щебнем и залил плиту.
Основание сложил из газобетонных блоков.

Выставил опалубку, сделал армирование из десятого прутка и уголков. Потом залил "арки" и "стол".

После того как бетон набрал прочность, снял опалубку, оштукатурил основание. По сырой штукатурке обычной щепкой нанес рельф типа под камень. Покрасил.

Дальше заказал кирпич. В общей сложности получилось 100 штук и два мешка шамотной смеси для кладки. Под тоже выложил из кирпича. Есть большие плиты 460х230, но их я решил не брать, хотя по цене получалось почти так же. Хрупкие они, а дороги у нас не очень, побоялся что при перевозке треснут. Чтобы выложить арку напилил шаблонов из фанеры. Замесил раствор, замочил кирпичи и понеслось.

Одно я не учёл при рассчете размеров шаблонов - толщину шва между кирпичами. И в итоге наверху у печки вырос незапланированный "горб", ну или "конёк".

Сначала было думал оставить так. Типа "не баг, а фича". Но такая конструкция получилась, мягко говоря, не самой устойчивой, плюс накосячил при просушке. И итог немного предсказуем.

Пришлось принять этот опыт и всё переделать. Со второй попытки получилось как надо, но фотки было некогда делать. Выстроил заднюю стенку, а спереди сложил "устье".

Для установки дымохода решил сделать закладную из толстостенной трубы, а на неё уже надевать обычную из оцинковки.
Проблема в том, что закладная вышла довольно тяжелой. Чтобы закрепить её придумал такую систему. С одной стороны из обычных болтов приварил два "пальца", которыми труба ляжет на свод.

А с другой стороны в кирпиче сделал проточку.

Закладная легла очень ровно и устойчиво. Вокруг всё замазал той же кладочной смесью. Переживал что она даст усадку, появятся трещины и в этом месте будет дымить, но пока всё хорошо.
Сверху надел трубу 150 мм.

Не удержался, развёл первый огонь. Печь к тому моменту уже просохла, но всё равно прогревать решил постепенно. Сначала щепки, на следующий день уже дрова посерьёзнее. От вида огня плящущего в печи разыгрался аппетит. Сбегал за сковородой и в курятник за яйцами. Забабахал яичницу.

Дальше было утепление. Сначала завернул её в "экран" из фольги 300 мкм для саун. Потом положил утеплитель из каменной ваты. Притянул сеткой ЦПВС 20х20 под штукатурку.

Оштукатурил в два слоя и покрасил.

В планах ещё оформить рабочую зону сбоку плиткой-мозайкой, сделать нормальную заслонку (эта временная, сделана на скорую руку из фанеры и оклеенная фольгой) ну и всякие мелочи.
Готовим в печке в основном по праздникам или после рабочего дня, когда ужинаем на веранде, потому что она не для пропитания, а для души. Каша в горшочке, мясо с картошкой и прочие супы получаются просто ум отъешь! Шашлык тоже готовим, но важно не ставить шампуры сразу, а следить когда температура будет в районе 220-260°, иначе будешь кушать угли. Хлеб еще не пробовал выпекать, но тоже в планах. Вот такая получилась печка. Радует и глаза и желудок, но больше всего - самомнение. =)

По затратам вышло примерно так:

- Цемент М400 два мешка ~500 руб.

- Блоки газобетонные 22 шт. ~2100 руб.

- Клей для блоков ~150 руб.

- Штукатурка цементная два мешка ~300 руб.

- Кирпич шамотный 100 шт. ~4500 руб.

- Смесь для кладки печей два мешка ~500 руб.

- Труба дымохода ~400 руб.

- Утеплитель 3 листа 800х600 оставался от стройки

- Фольгу бесплатно взял у соседа

- Арматура нашлась в хозяйстве

- Песок, щебень не считаю

- Мелочи типа саморезов и ЦПВС ~1000 руб.

Строил сам, неспеша и без опыта, растянул на всё лето, но результатом доволен. Спасибо что прочитали, если возникнут вопросы постараюсь ответить в комментариях.
