Привет, Пикабу! Этим постом я завершаю тему электрики на раннем автобусе ЛиАЗ-677. Кто не видел, обязательно посмотрите, как мы восстанавливали его родной селеновый выпрямитель и люминисцентное освещение.

И вот, мы вновь в мастерской Вегабус. Лёня уже своим ходом заезжает в бокс. За рулём Пётр Петрович.

К сожалению, из-за проблем с предохранителями и зарядкой, люминисцентное освещение салона почти полностью отвалилось:

Будем лечить. Вот так выглядит его родная панель предохранителей: одни жуки и прогары

Разметим все провода, какой куда был подключен. Даже если что-то подключено неправильно, исправлять будем потом.

На вновь сделанной реплике этой панели приведём в соответствие шинки с обратной стороны: понять, что они соединяли, можно было только сняв панель.

Новая панель установлена. Начинаем расключение проводов.

Всего предохранителей - 18, из них используются только 15, три последних достались в наследство от самой ранней версии автобуса, где люминисцентных ламп было в 2 раза больше.

На первом предохранителе должны висеть повороты, стопы и зуммер остановки по требованию.

На втором - часы:

На третьем - трафаретницы и освещение задней двери:

На 4-м - карлсон в кабине:

На 5-м освещение кабины водителя, освещение моторного отсека и розетки для переносной лампы.

На 6-м и 7-м висят две катушки возбуждения генератора. Всё это было сделано через соплю в обход предохранителей, так что пришлось возвращать оригинальную проводку:

На 8-м висит панель приборов со всеми её лампочками и показометрами:

На 9 - фары, на 10 - габариты.

На 11 - сигнал с руля:

На 12 - дежурное освещение в салоне:

Ну и, наконец, на 13, 14 и 15 висит люминисцентное освещение. 16, 17, 18 - как сказал ранее, резерв.

Вот так выглядит полностью расключённая новая панель:

Теперь разберёмся с зарядкой, ибо на холостых она почти совсем пропадает. Для этого надо настроить реле-регулятор РР-5. Настраивается оно путём подкручивания барашков по часовой стрелке на реле, которые натягивают пружины якорей. За напряжение отвечают два дальних реле:

После настройки напряжение заряда на холостых не падает ниже 14 вольт.

Теперь переходим к приборке. Тут надо было подключить неподключённые часы, исправить кое-какую коммутацию и подключить несколько сигнальных лампочек, в частности, указатели работы панели приборов (зелёный глазок на спидометре), указатель дальнего света (почти не видимый синий):

Лампа индикации перегрева воды в радиаторе тоже отсутствовала:

В отсек с предохранителями вернули реле защиты, и теперь автобус можно завести только на положении "нейтраль" селектора ГМП, а не на любой передаче, как было ранее:

С заменой панели предохранителей и настройкой реле-регулятора в салон автобуса вернулся люминисцентный свет:

И на этом проблемы с проводкой у этого автобуса закончились :) Лёня поехал в новую жизнь.

P.S. Как всегда, видео-версию поста можно найти тут.

P.P.S. Уважаемые пикабушники! Я активизирую старый-новый проект по восстановлению исторического освещения вокруг раннего дома серии П3. (Я о ней уже делал несколько постов)

Одному такое, как понимаете, утянуть затруднительно (только на первом этапе будет восстановление участка из 200 ламп). Посему буду крайне рад вашим донатам: сделаем вместе благое дело! :)

Привет, Пикабу!

Набралось материалов по ремонту красного 677-го, чем и спешу поделиться с сообществом :)

В прошлый раз мы закончили на приборной панели, и, в частности, на неработающих указателях поворота. Вот с них и начнём.

Как видно, автобус теперь обитает в ангаре, дабы не обморозить руки, копаясь в винтах и клеммах :)

Как и прежде, у нас работает только аварийка, реакции на подрулевой переключатель поворотов и аварийный выключатель нет, индикации поворотов на приборке нет.

Для понимания процесса прикрепим к посту один из вариантов электросхемы автобуса (надеюсь, Пикабу его не сильно сожмёт и всё будет читаемо):

Расследование причин поломки начнём с измерения напряжения на центральном контакте подрулевого переключателя (на схеме обозначен номером 45).

А там - какие-то непонятные 2 вольта вместо 12, но если включить кнопку аварийной сигнализации (на схеме под номером 43), то появляются полноценные 12В. Как оказалось, происходит это из-за того, что нет контакта в держателе предохранителя номер 7, который питает реле поворотов РС950:

При включённой же аварийной сигнализации питание реле поворотов берётся с 1-го предохранителя, где с контактом всё в порядке, поэтому аварийка без проблем мигает. Исправляем контакт:

...и левые поворотники ожили, правые, впрочем тоже. Подрулевой переключатель теперь тоже работает :)

Осталась контрольная лампочка указателей поворотов и аварийный выключатель. С лампочкой всё просто - нужный сигнал не выдаёт реле поворотов, поэтому меняем его и:

...всё замигало.

С аварийным же выключателем всё сложнее. Судя по ощущениям, родной развалился внутри, поэтому меняем его на тот, что был замком зажигания, а сам замок зажигания поставим новый, чтобы был с ключом:

Ну и лампу индикатора зажигания (на схеме за номером 11) заменили и правильно подключили:

После замены аварийного выключателя, его функционал почти восстановился: с первым поворотом отключается возбуждение генератора, но пока не включается аварийка, со вторым - выключается масса.

Проблема с невключением аварийки решилась просто: предыдущий электрик забыл скоммутировать провода на клемму включения поворотов:

После восстановления коммутации и возвращения колодки на её законное место с выражениями повышенной этажности аварийка (и контрольная лампа, на схеме за номером 46) при включении аварийного выключателя заработали:

Попутно, с заменой лампы, загорелся контрольный индикатор "воздух":

Ну а дальше - было подключение ТГУ, про которое я уже делал пост ранее.

На этом - пока всё. В следующей части, думаю, закончим с проводкой этого автобуса :)

Как всегда, видео-версия поста тут.

Всем всех благ и удачи!

Пикабу бутылкозвенящий :)

Привет, Пикабу!

Сегодня мы закончим обзор аудио в знакомом всем автобусе с интегрированными бутылками :)

В автобусах последних годов выпуска усилитель с говорящим названием "АГУ" сменился на скучный, но зато куда более технологичный "ТГУ". В нём даже микросхемы были!

Вот он:

По сравнению с предшественниками, усилитель потреблял гораздо меньше мощности на собственный разогрев, при этом выдавая звук куда лучшего качества.

Наш экземпляр под пломбами, однако, несмотря на это, уже не работает. Будем разбираться, что с ним.

Внутри нас ждёт куча электролитических конденсаторов, которые нужно обязательно заменить, как и термопасту под транзисторами выходного каскада.

Судя по схеме, усилитель построен на интегральном предварительном усилителе КР123УН1А и усилителе мощности класса АБ на дискретных транзисторах:

Схема, как видим, на порядок сложнее того, что стояло в АГУ. Проверяем напряжение питания предварительного усилителя на стабилитроне VD1, оно нормальное:

Подключаем к выходу ТГУ осциллограф, а вход будем трогать пальцем для того, чтобы симитировать источник сигнала:

Как видим, сигнал есть. Значит, неисправность в микрофоне. Разбираем.

Микрофон состоит из капсуля МДМ-71

...и тактовой кнопки с нормально замкнутыми контактами - она закорачивает выход капсуля, когда не нажата.

Подсоединяем вместо капсуля заведомо исправный катушечный микрофон:

... и звук появился. Даже прогремел, т.к. громкость у усилителя была выкручена на максимум. Вывод: заменяем капсуль в микрофоне и будет нам счастье. А пока заменили все электролиты на новые (и термопасту под транзисторами):

Зачем их менять? Потому что старые уже почти полностью деградировали:

Ёмкость ещё держат, но беда с утечкой и внутренним сопротивлением.

Усиление поставим на половину, этого хватит за глаза:

Ну и изобретём этому усилителю линейный вход, т.к. штатного, в отличие от АГУ, нет. Для этого нам потребуется штекер DIN-3, 2 сопротивления на 220 кОм, два сопротивления на 100 Ом и провод от наушников с джеком 3.5 мм:

Собираем всё по схеме, заливаем термоклеем сопротивления, уместившиеся в корпусе штекера, и подключаем к источнику звука :)

Теперь можно и музон в салон гонять :) Поехали ставить аппарат на автобус!

Раз-два-три! Как слышно?

Слышно отлично!

На этом всё :) Заценить звучание можно, как всегда, в видео-версии поста: тык.

Пикабу бутылкозвенящий :)

Привет, Пикабу!

Кто чем, а я продолжаю звенеть бутылками. Недавно закончил работы над люминисцентным освещением салона в ЛиАЗ-677 по имени Лёня, восстановлением которого занимается мастерская Вегабус. Поскольку оно в раннем автобусе от позднего отличается лишь некоторыми нюансами, два раза про, фактически, одно и то же пост пилить не буду.

Ну а кому интересны детали, велкам к просмотру: тыц.

В этом же посте поведую про прогресс в работах по красной "М-ке".

После освещения салона я привёл в порядок клавиши выключателей на панели приборов и всех потребителей, к ним подключённых.

Начнём разбираться, за что, согласно электросхеме автобуса, должна отвечать каждая кнопка, с нижнего ряда справа налево (просто в такой последовательности их удобнее подключать к проводке).

Самая правая клавиша нижнего ряда на почти всех модификациях этого автобуса (кроме самой первой) - резерв и никуда не подключена. Кнопка левее - вентилятор кабины, вот он:

Изначально на автобусе вентилятор отсутствовал, владелец автобуса искал его отдельно, ну а я провёл ему (вентилятору) небольшое ТО:

Как видно, внутри - это самый обычный коллекторный двигатель.

Кнопка левее - свет в моторном отсеке. Там для этой цели установлено 2 небольшие лампы накаливания на 10Вт. И если одна лампа присутствовала и горела изначально:

То второй патрон был отключен, и лампы там не было:

После какого-то кол-ва исконно-русских фразеологизмов (ну очень неудобно туда лезть) вторая лампа тоже заработала:

Следующая кнопка отвечает за освещение кабины, которое тоже не сразу захотело работать. Нет, лампочка не матовая, просто внутрь проник воздух :)

Меняем лампочку, разбираемся с забытым предыдущим электриком проводом массы и - да будет свет!

Самая левая клавиша нижнего ряда на более ранних автобусах отвечала за переключение с обычных фар на жёлтые противотуманные:

Но так как на "М-ке" противотуманок уже не было, то и клавиша осталась без надобности, так что к ней, как и к самой правой, ничего не подключено.

Теперь - верхний ряд кнопок. Правая отвечает за освещение трафаретницы и задней площадки. В части ламп трафаретницы, традиционно, беда с контактом:

Кстати, зацените упоротость конструкции держателя лампы: лампу можно заменить только после того, как открутишь весь держатель, иначе лампа при вытаскивании просто упрётся в резинку:

В освещении задней площадки прямо флеш-рояль: в одной лампе нет контакта, а во второй есть... но она на 24 вольта, поэтому горит очень тускло.

Исправляем:

Кнопка левее - дежурное освещение салона (маленькие тусклые лампочки накаливания):

При включении основного, люминисцентного освещения, напомню, дежурка гаснет автоматически.

Ну а последние три кнопки справа налево: люмы на корме, люмы в центре и люмы в передней части салона.

Каждый раз, как вижу рабочие люмы, прямо душа радуется :)

Ну и венегрет из винтов, которыми были прикручены кнопки, заменил однотипными болтами:

На этом с клавишами на приборке - всё. Далее в нашей программе, собственно, восстановление самой приборки, которое в настоящий момент уже продвинулось довольно далеко, так что, кому интересен проект, подписывайтесь :)

Как всегда, этот пост в формате видео тут: тыц.

Всем добра :)

Привет народ! Пока красный 677М из предыдущего поста плавно перемещается в тёплый бокс, мне посчастливилось поработать с, пожалуй, самым старым из сохранившихся ныне 677-х - 1975 года выпуска. До начала реставрации, которую ведёт мастерская ВегаБас, он выглядел вот так:

В этом автобусе многое сделано не так, как в поздних моделях, которые застали большинство из пикабушников, в т.ч. и автор сего опуса. Например, в более поздних 677-х генератор, реле-регулятор напряжения и выпрямитель - это одно составное устройство, именуемое просто "генератор". Оно и генерирует ток, и следит за напряжением бортовой сети, и превращает переменку, выработанную, собственно, генератором, в постоянку, нужную для батареи автобуса.

Генератор Г-286В, которым комплектовались поздние ЛиАЗ-677М выглядит так:

Однако в те года, когда выпустили автобус, о котором наш пост, элементная база была гораздо более отсталая и громоздкая, поэтому чтобы не делать генератор величиной в 10-литровую бочку, устройство выработки электроэнергии этого автобуса разделено на 3 отдельные части:

1) собственно, генератор. Трёхфазный. Переменного тока. Звать - Г2Б. Ничего кроме обмоток и сердечников в нём нет:

2) реле-регулятор. Звать РР-5. Нестандартное даже для своего времени, как и генератор: у генератора 2 катушки возбуждения, каждой из которых реле рулит независимо. Функция - следить за напряжением (не более 14.5В) и током (не более 50А) заряда батареи:

3) ну и выпрямитель, т.к. трёхфазную переменку надо преобразовать в постоянку. Звать 120ГТ18Я3. Селеновый. Вот такой вот здоровый ящик:

К сожалению, сей выпрямитель (как, в прочем, и генератор с реле-регулятором) исправным до наших дней не дожил: часть пластин осыпалась:

ну и одну из фаз коротнуло:

Чертим сборочную схему и разбираем селеновый столб для дефектовки.

Вот так выглядит исправная пластина (это один селеновый диод):

А вот это один из примеров неисправных (стоит смотреть не на грязь, а на съеденный слой металлизации в месте крепления левой прижимной шайбы):

После дефектовки имеем всего 5 пластин из 18 с абсолютно нормальными характеристиками, 6 пластин с расформованным переходом (что это значит - поясню дальше) и 7 пластин безнадёжно испорченных. Мда, не густо. Нужны доноры. С величайшим трудом удалось достать вот эти два. Состояние - мусор. Но это всё, что удалось найти в наше время, т.к. выпуск их прекратили очень давно.

Разбираем и их. После разбора имеем ещё 8 пластин с нормальными характеристиками, а остальные 5 пластин доберём из лучших из расформованных. Лучшие отберём по падению напряжения в обратном включении - чем большее, тем пластина лучше:

Хоть эти пластины и пропускают ток в обратном направлении, но это ещё можно исправить. Дело в том, что в селеновых элементах просто от долгого лежания на полке происходит расформирование P-N перехода, после чего пластина начинает хуже пропускать ток в прямом направлении, а напряжение пробоя в обратном резко падает, из-за чего обратный ток возрастает. Это состояние обратимо через процедуру, которая называется формовкой селенового элемента. Самый простой способ сформовать элемент - это пропустить через него переменный ток через небольшую нагрузку, например, лампочку от ёлочной гирлянды. Тоже, кстати, из 70-х:

До формовки пластина пропускает в обратном включении аж 4 вольта:

После формовки - всего полтора:

Учитывая, что приложенное напряжение - 20В, результат достойный. Сформовав все пластины, чистим контактные элементы от краски (кроме пластин, ибо смывка краски разъедает селеновый слой) и собираем столб взад:

Собранный столб проверяем, красим эмалью, чтобы загерметизировать и подключаем к автобусу:

Заводим двигатель и...

Зарядка пошла! Очередная старинная старь ожила :)

Больше инфы, как всегда, в видео: https://dzen.ru/video/watch/653e8da95109d81c96823f68

Пикабу познавательно-бутылкозвенящий :)

Привет, Пикабу! Что-то я в последнее время серьёзно так угорел по ретротехнике на колёсах, даже подписался на ремонт проводки в одном пепелаце. А вот, собственно, и он:

Всем знакомый "автобус из детства" ЛиАЗ-677М с интегрированными в трансмиссию "бутылками" 😅

Начнём ремонт с простого: с освещения в салоне автобуса. Как я раньше уже упоминал в своих статьях, оно тут было двух типов: слабое "дежурное" на лампах накаливания, которое, по задумке разработчиков, должно было гореть только при выключенном двигателе, и основное яркое люминисцентное, требующее для работы запущенного двигателя, которое в 99% случаев в этих автобусах не работало в принципе (но раз я до него добрался - работать будет всё, хочет оно того или нет 😆).

Для ремонта нам понадобится доступ:

1) к выключателям на торпеде

2) к панели предохранителей (которая пока представляет собой мечту энтомолога):

3) к преобразователям БПА3, которые находятся за люком на потолке кабины автобуса:

Начнём с того, что приведём в порядок преобразователи БПА3 и несколько модифицируем их (зачем - объясню далее), для этого их надо демонтировать с панели автобуса и телепортнуть (тяжёлые, кстати, блин) в мастерскую.

Самое первое, что нужно делать ВСЕГДА при их реставрации - это менять фазосдвигающий конденсатор между выводами Н2 и Н4, т.к. родные МБМ очень ненадёжные, даже если и дожили до наших дней, умудрившись не взорваться и не потерять ёмкость. Я меняю на плёночный на 2кВ 100нф.

К сожалению, качество изготовления блоков БПА3 на заводе ТАТЭ (мир праху) год от года падало, представляя собой к 90-м годам весьма безрадостную картину. Вместо электроизоляционного лака пластины трансформатора покрыты какой-то дешёвой краской, которая вовсю шелушится, причём покрыты ей только с торца, изоляционную функцию, по сути, не выполняя, но зато обеспечивая красивый вид для ОТК.

Сами пластины - ржавые, что, видимо, также было с завода, т.к. автобус нигде не плавал, а конденсата на этих блоках не образуется.

Каркас катушки треснут...

С электроизоляцией шпилек тоже всё плохо:

В общем, будем сейчас превращать это убожество в нормальное изделие. Для начала, покроем все пластины (достаточно с одной стороны) электроизоляционным лаком:

Шпильки заново заизолируем при помощи термоусадки (в кадр не попало), после чего приступим к модификации. Для чего же это надо? Всё просто: преобразователь в исходном виде способен зажечь только советские лампы ЛБ20, выпуск которых давно прекращён:

А вот если попробовать зажечь современные лампы, то ничего не получится:

Т.к. лампы это расходник, то надо иметь возможность его менять. ЛБ20 достать, конечно, ещё можно, но весьма сложно. К счастью, есть способ заставить БПА3 зажигать все лампы, а не только ЛБ20. Для этого надо повысить напряжение на обмотке С1-С2, домотав в неё 300 витков проводом ПЭТВ 0,4. После такой модификации современные лампы для этого преобразователя уже не проблема:

Ставим модифицированные преобразователи обратно на панель, а саму панель - на её место под крышей автобуса:

Теперь надо подключить назад всю проводку. Для этого вытаскиваем все люминисцентные лампы и прозваниваем все провода, начиная от провода между двумя плафонами группы. Попутно вытащим и все 21Вт лампочки из дежурки, которые в автобус установили во время эксплуатации:

Лампы такой мощности со временем прожигают в пластиковых плафонах дырки, т.к. плафоны рассчитаны на лампы мощностью не более 10Вт.

Сами люминисцентные лампы объединены в 3 группы по 2 соседние лампы, каждая из которых подключается к одному из 3-х преобразователей БПА3. Всего ламп в салоне 6.

Тестировать сначала будем на одном блоке БПА3:

Далее подключаем остальные блоки БПА3. Во время этого выясняется, что, в одном из предохранителей нет контакта между губкой и клеммой.

Такие косяки в этом автобусе - явление частое. Вроде две металлические детали надёжно механически связаны, а вот электрического контакта нет.

Наконец, всё подключено, тестируем:

Одна лампа не горит. А всё почему? Потому что в патронах тоже всё закисло. Демонтируем все патроны и несём в мастерскую на реставрацию.

Сам патрон представляет собой довольно интересную конструкцию. Возможно, он уникален для этого автобуса, нигде больше таких не встречал. Патрон имеет осевое подпружинивание, за счёт чего держит лампу более плотно (лампа ставится в распор между двумя патронами, каждый из которых давит на неё своей пружиной) и замок, отличный от офисных светильников, который разблокируется при нажатии кнопки на патроне.

После реставрации патроны отлично работают и более не имеют проблем с контактом.

Установим патроны на место, обжав провода наконечниками НШВИ:

Финальная проверка: при остановленном двигателе в салоне горит дежурное освещение

Но стоит двигатель завести, дежурка гаснет автоматически и загореается основное, люминисцентное освещение. Нраицца 😁

На этом с освещением салона - все, ну а я поехал ремонтировать проводку дальше. Подписывайтесь, будет интересно (а кому-то, возможно, полезно).

P.S. эта статья в формате видео (тоже подписывайтесь 😁): https://dzen.ru/video/watch/64f350fde354032802e78d60

Пикабу бутылкозвенящий 🌚

Продолжаем обзор поколений аудиосистем в автобусе ЛиАЗ-677. На этот раз рассмотрим тот агрегат, с которого всё начиналось: АГУ-10-3.

Это самый тяжёлый аппарат из 4-х, весит, согласно бирке 2 кило и изготовлен в 1969 году.

Он подаёт признаки жизни: весело светит лампочкой и даже усиливает звук. Вот, как надо делать технику! Но годы, увы, не пощадили девайс: кто-то отбил один из переключателей, да и потенциометр регулировки громкости еле контачит. Разбираем девайс.

К сожалению, медь платы поела ржа, это надо будет восстановить.

Внутри видно много массивных элементов. Размеры их характерны для тех годов, даже в АГУ-10-4 всё было уже гораздо компактнее.

К сожалению, в процессе эксплуатации колпачёк индикаторной лампы немного поплавился, но снаружи этого не видно, поэтому оставляем его работать дальше.

Вытаскиваем плату из корпуса и меряем электролиты большой ёмкости.

Увы, электролиты подсохли, один высох совсем: осталось 30мкф из 500 номинальных. Будем менять все электролиты: мелочь даже проверять не нужно, точно высохли.

Готово. Теперь докинем под транзисторы термопасты, которой там никогда не было, но которая там не помешает.

Далее чистим потенциометр и меняем сломанный тумблер.

По схеме: также, как в АГУ-10-4, тут имеем несколько каскадов класса А и выходной класса АБ с разделительными трансформаторами.

Единственное существенное отличие - отсутствие регулировки громкости на линейном входе. Немедленно это исправляем:

Теперь осталось зачистить и залакировать заново плату:

... и девайс снова в строю! Готов хоть сейчас снова на маршрут :)

P.S. Послушать его звучание можно на видео:

https://dzen.ru/video/watch/63b6d5b6e774c36888e2b61d

В следующий раз, наверное, реанимируем нерабочий АГУ-10-4 :)

Привет, Пикабу. Пока топовые юзера репостят репосты репостов баянов из ОК, я тихой сапой продолжу дело того самого "тёплого лампового" Пикабу, ну а вы, пожалуйста, не ленитесь, и оцените, заходит ли вам такое :) .

Коль уж в прошлый раз так хорошо зашёл пост про освещение в "автобусе детства" (ссыль, если что: Про свет в "луноходе" ), настало время замолвить пару слов за звук в 677-м (и я вовсе не о тех, набивших оскомину, бутылках).

Да, как и со светом, звук там почти никогда не работал (или был исправен, но не использовался), но, тем не менее, с завода он в этом автобусе был. В салоне были установлены сначала 6 широкополосных, динамиков 1ГД-18 (весьма неплохие по качеству звучания для того времени, кстати), интегрированных в световые короба:

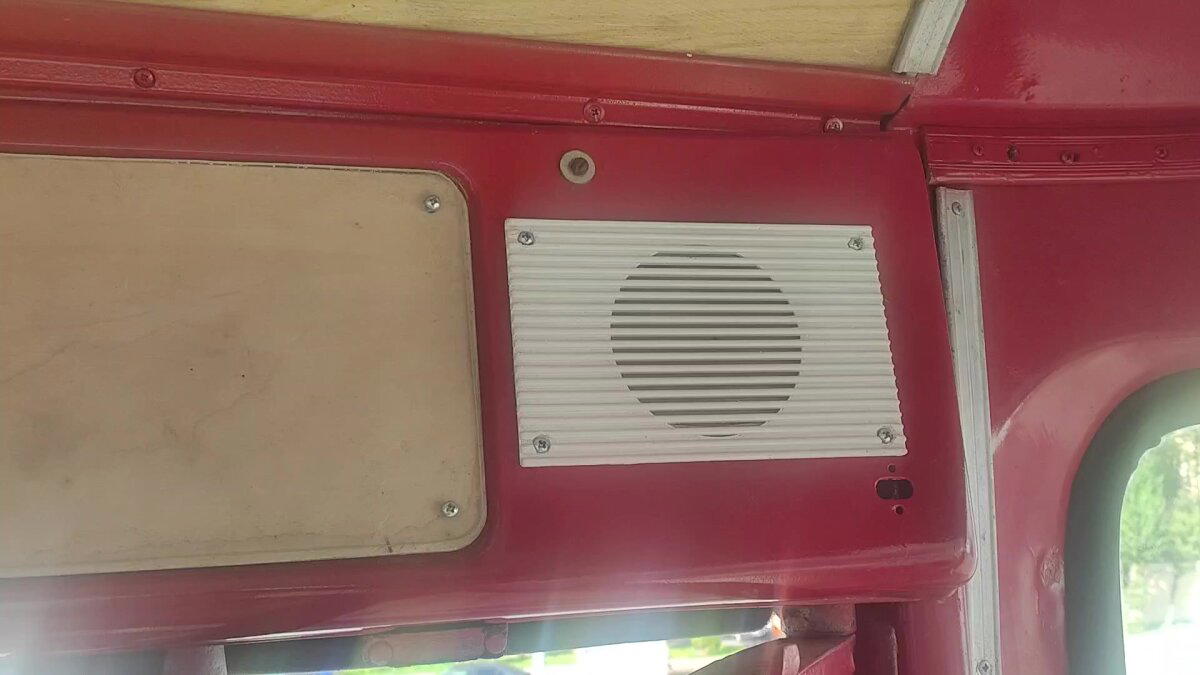

После отказа от световых коробов и сокращения люминисцентных ламп вдвое, динамики переехали сначала на потолок салона в том же количестве:

А потом их количество тоже сократили (до четырёх) и переселили на бывшие трафаретницы "вход/выход" над дверьми:

В таком виде, собственно, большинство из тех, кто катался на этом пепелаце, их и застали.

Ну а теперь поговорим за "сердце" этой системы - аудиоусилитель. Было их несколько моделей (а точнее - 4, на фото - синзу вверх по годам выпуска):
АГУ-10-3 (на германии), АГУ-10-4 (на германии), АГУ-10-4 (на кремнии) и ТГУ (на кремнии)

Располагался девайс на приборной панели в кабине водителя:

Поскольку уместить рассказ про все 4 модели усилителей в один пост крайне сложно, начнём рассказ с модели АГУ-10-4 на кремнии. Кстати, оцените юмор авторов девайса в названии :) Почему с него? Ну, потому что он в моей коллекции самый печальный. Прям максимально печальный:

Ну, ничего страшного, и не такое восстанавливали. Поехали!
Первое, что надо сделать при ремонте - это достать схему устройства. Вот она:

Ничего особо уникального в ней нет: селектор источника звука (микрофон/линейный вход), 3 каскада класса А (транзисторы Т1, Т2, Т3), и 4-й, выходной, каскад класса АБ (транзисторы Т4, Т5). Из необычного (для более современной техники) - только пара разделительных трансформаторов в цепи выходного каскада, эдакое наследие ламповой техники.

Восстановление начнём с того, что демонтируем все элементы с платы, отмоем её и зачистим окислы на медных дорожках:

Родные эллементы постараемся по максимуму спасти, поэтому займёмся зачисткой их выводов:

Транзистор Т2, увы, превратился в кусок пластика, а у Т3-Т5 поплыли характеристики. Меняем их и собираем всё по схеме назад (электролиты, естественно, тоже все под замену):

Теперь займёмся трансформаторами, ибо они тоже все сгнили. Разберём, зачистим и перелакируем заново все пластины сердечника, перемотаем обмотки на заново напечатанные на 3D принтере каркасы и соберём всё взад:

И, о чудо, куча хлама ожила :)

Кроме восстановления работоспособности я его несколько модифицировал:

1) уменьшил номиналы конденсаторов C6 и C7 до 1,5 нф, чтобы немного уменьшить безжалостный срез ВЧ составляющей звука

2) уменьшил номиналы R16, R17 до 10 ом, чтобы уменьшить ток покоя выходного каскада (был аж около 500мА).

Такая вот "балалайка" стала снова в строй. Кстати, весьма злая: выходная мощность 10Вт :)

Более подробно процесс ремонта можно посмотреть на видео:

https://dzen.ru/video/watch/62f9ff5abf82ae1c60b31e38

Пикабу познавательный :)

Было ли люминесцентное освещение в автобусе ЛиАЗ-677? Оказывается, было.

Все мы запомнили салон вот таким:

Так работало "дежурное" освещение этого автобуса, которое, по задумке конструкторов, должно было включаться только при заглушенном двигателе. А вот на маршруте с завода работало основное, люминисцентное освещение, салон полностью исправного автобуса выглядел примерно вот так:

Такой светильник салона этого автобуса внутри: люминисцентная трубка и две небольшие лампы накаливания (в оригинале на 6 свечей, что примерно равно 6 ваттам)

Так почему же в них всегда было так темно? Причин тут несколько: это и наше знаменитое разгильдяйство, и дефицит люминисцентных ламп ЛБ20, особенно в 90-е, да и общая ненадёжность схемы "драйвера" люминисцентного освещения автобуса.

Рассмотрим же схему освещения сего пепелаца подробнее (чего так подробно в этих ваших интернетах не делал ещё никто, так что, типа, эксклюзив :) ).

Если с лампами накаливания дежурного освещения всё понятно: подключил к 12В (да, у этого автобуса напряжение на АКБ именно 12В) через выключатель - и они горят, то с люминисцентной лампой всё сложнее. ЛЛ (это люминисцентная лампа, а не та лига, про которую вы подумали) - вообще один из самых сложных в запуске осветительных приборов. Чтобы она зажглась, надо сначала подогреть в ней газ и начать эмиссию заряженных частиц, потом лупануть высоким напряжением, и, когда лампа, наконец, загорится, удерживать через неё стабильный ток. Высокого напряжения для ЛЛ в бортовой сети автобуса нет, да и постоянным напряжением их питать нельзя - иначе они "окосеют". Нужна переменка, причём переменка высоковольтная. В 60-е годы, когда этот автобус разрабатывали, взять переменку можно было только напрямую с генератора, никаких инвертеров тогда и в помине не было. Ну а высоковольтной эту переменку (а с генератора идут условные 12В) можно сделать через повышающий трансформатор. Генератор, как известно, вырабатывает ток только при заведённом двигателе, поэтому, чтобы не погружать салон автобуса во мрак, если двигатель остановится, и добавили слабое дежурное освещение, ставшее на практике для этого автобуса основным.

А теперь посмотрим на схему освещения салона:

С генератора (звать его Г2Б, он трёхфазный) идёт переменка, которая потом выпрямляется на диодном мосту в 12В постоянку и идёт на АКБ и дальше в бортовую сеть. Но до диодного моста к генератору "треугольником" подключены ещё 3 системы, каждая из которых зажигает по 2 люминисцентных лампы, а в салоне их всего 6. Кроме того, с каждой из систем выходит сигнал отключения дежурного освещения, который идёт на нормальнозамкнутое реле и, при помощи него, принудительно гасит дежурку.

То есть логика такая: загорелись люмы (хотя бы одна пара) - дежурка отключилась, и наоборот.

А теперь про "святую святых" - собсно ту систему, или драйвер, которая рулит люмами. Система эта, на самом деле, весьма проста:

Представляет из себя проволочный балластный резистор СЭ101 на примерно 0.5 Ом для ограничения тока через лампы, вот он:

...и некий "Блок пусковой аппаратуры БПА3" (про БПА1 и БПА2 я никакой инфы не нашёл, почему "3" - не знаю, и нет, это не количество блоков на автобус, в первой версии в нём вообще было 12 ламп и 6 блоков БПА3 соответственно), основная часть которого - многообмоточный повышающий трансформатор. Выглядит блок вот так:

Переменка с генератора через токоограничивающий резистор СЭ101 попадает на первичную обмотку трансформатора. Высокое напряжение формируется на вторичной обмотке между выводами С1-С2 (вся маркировка взята с корпуса БПА3), которое подаётся на две лампы сразу, но падает на каждой поочерёдно засчёт разделительного конденсатора 0.1мкф, что хорошо видно на осциллографе:

Отводы с обозначением Н1...Н4 служат для подключения нитей накала люминисцентных ламп, которые разогреваются для обеспечения плавного пуска. Дополнительно параллельно изолированной накальной обмотке Н3-Н4 подключён диодный мост, который выпрямляет переменку и формирует сигнал на выключение дежурного напряжения. Как видим, систему эту "не волнует", зажглись ли лампы на самом деле, или просто на вход переменка пришла. Вот и весь принцип работы.

А теперь - о грустном:

1) то, что СЭ101 - это печка, которая бессмысленно греет воздух, мы даже не обсуждаем. Эффективность этой системы весьма низкая.

2) Предельное напряжение конденсатора 0.1мкф в 250В выбрано разработчиком весьма неудачно. Как видим из осциллограмм выше, там и более 300В в пике бывает. От этого сии конденсаторы любят делать "бах":

...после чего света уже не будет. Владельцам сей ретротехники рекомендуется к замене на плёночный с параметрами 0.1мкф 1000В.

3) БПА3 работает ТОЛЬКО с советскими лампами ЛБ20 (ЛД20, ЛТБ20 и т.д.), при попытке зажечь современную 18-ваттную трубку из офисного "армстронга" нас будет ждать фиаско:

Всё из-за того, что напряжение зажигания таких ламп выше, чем у ЛБ20 (где-то 450 vs 250 вольт у ЛБ20).

4) Система очень быстро сжирает ресурс ламп, т.к. не умеет отключать нити накала. По-нормальному, после зажигания ламп, накал должен полностью отключиться т.к. нужды в нём уже нет, нужная лампе температура поддерживается засчёт разряда в парах ртути. Ресурс нитей накала крайне ограничен, и, если их беспрерывно греть, то лампы очень скоро перестанут зажигаться.

Собственно, вышеперечисленные причины и заставляли автопарки переходить на освещение салона только при помощи "дежурки".

Работает оно вот так. Очень сильно гудит, т.к. никто даже и не думал делать хоть что-то для уменьшения шума: двигатель там всё равно шума производит в разы больше, а располагаются эти преобразователи прямо над местом водителя.

Надеюсь, было интересно :) Пикабу познавательный.
