Продолжение поста «Корпусная модель Le Soleil Royal. 7 лет кропотливой работы!»

Итак, часть 3.

Подробнее о самой модели с фоточками и описанием.

Начнем с носа корабля и продвинемся до кормовых фигур

Нос

На носу корабля размещались туалеты для команды - гальюны.

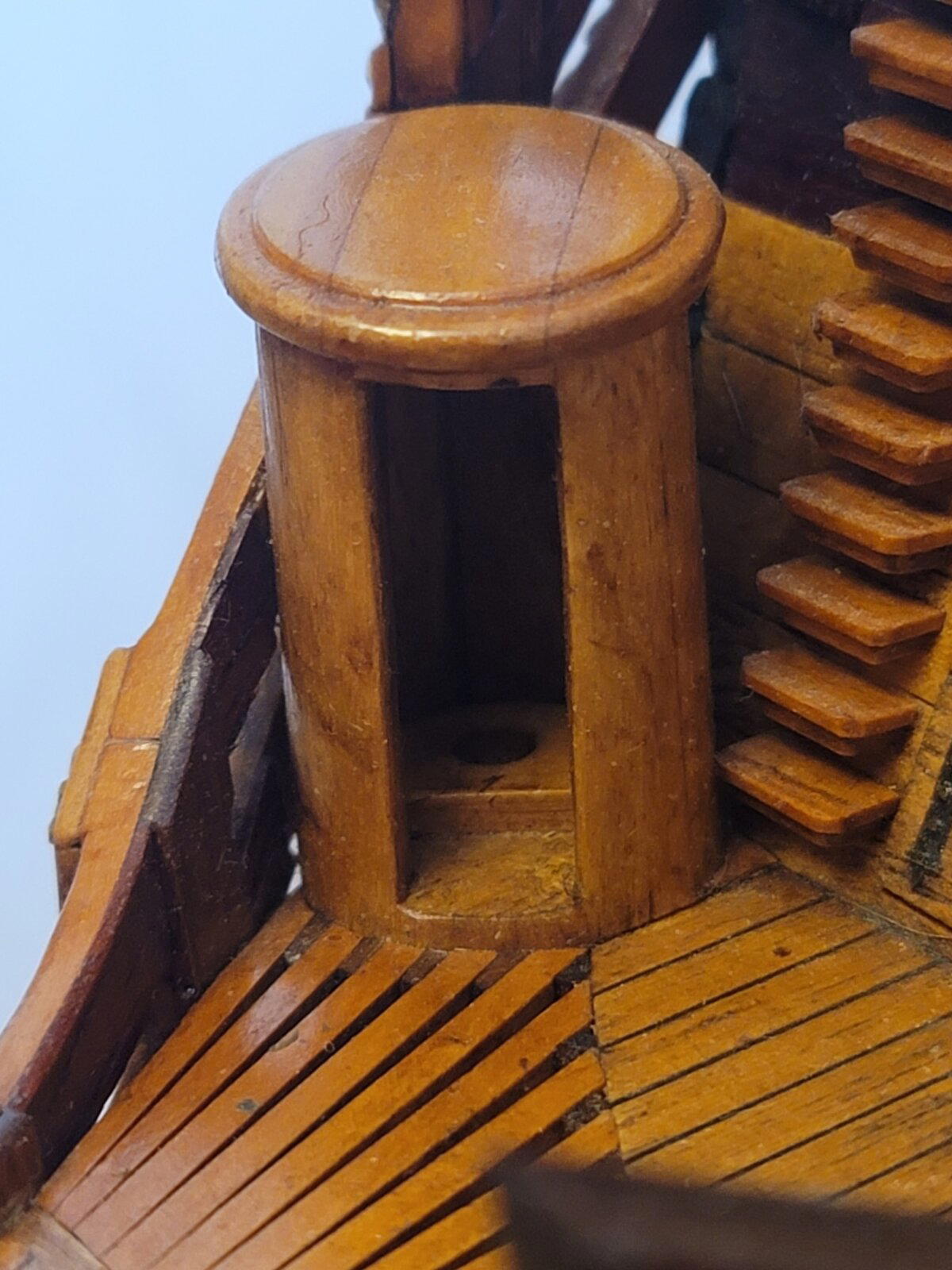

Для господ офицеров — две круглых будочки, для матросов — места на гальюнной решётке (отец их не делал, т.к. на классических моделях не принято. Поэтому поход «в сортир» — не самое безопасное занятие на корабле.

Запаха и нечистот не было, т.к. все прекрасно омывалось волнами, добавляя эффект «морского бриза», аналогичный современному из распылителя, только без «химии».

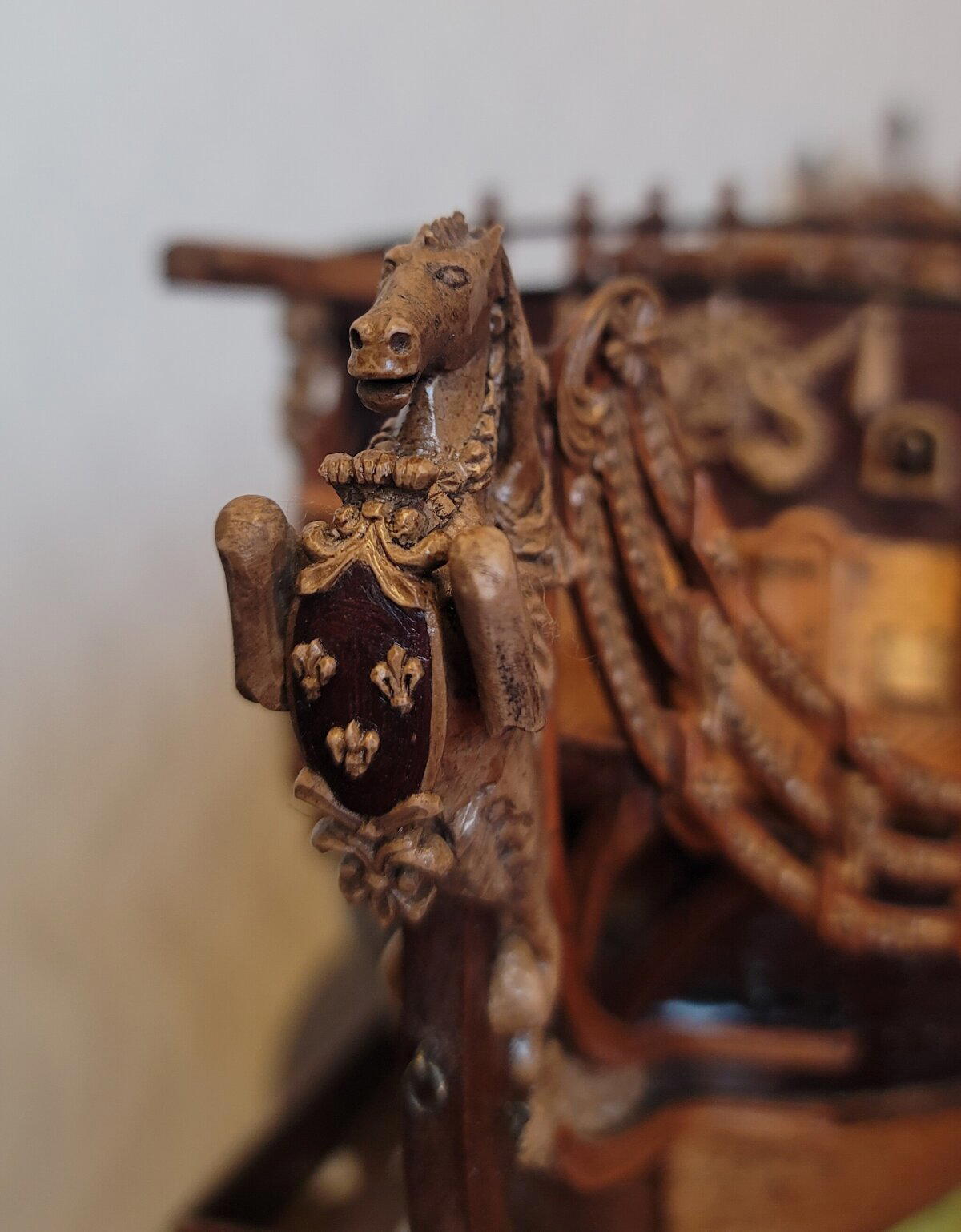

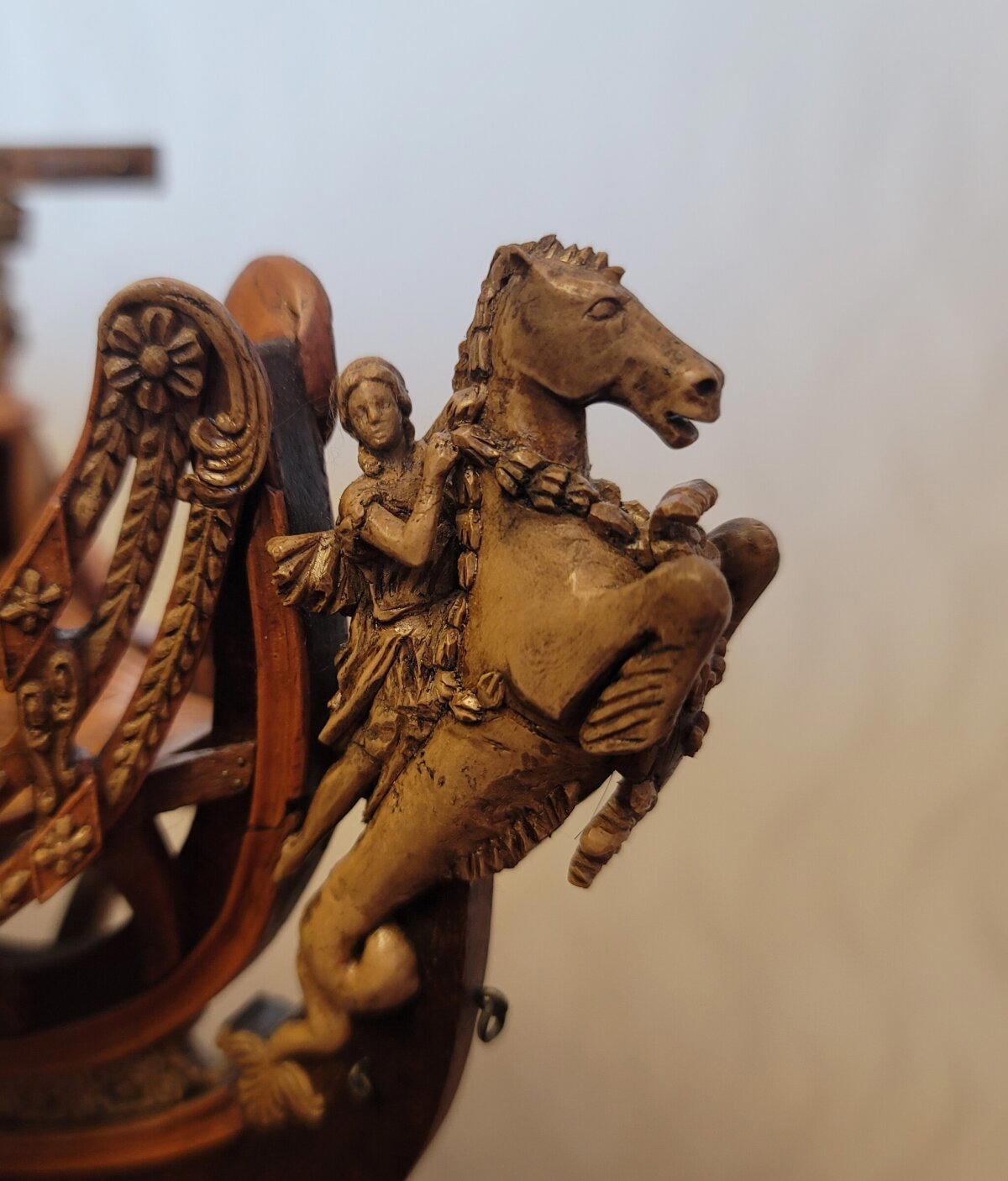

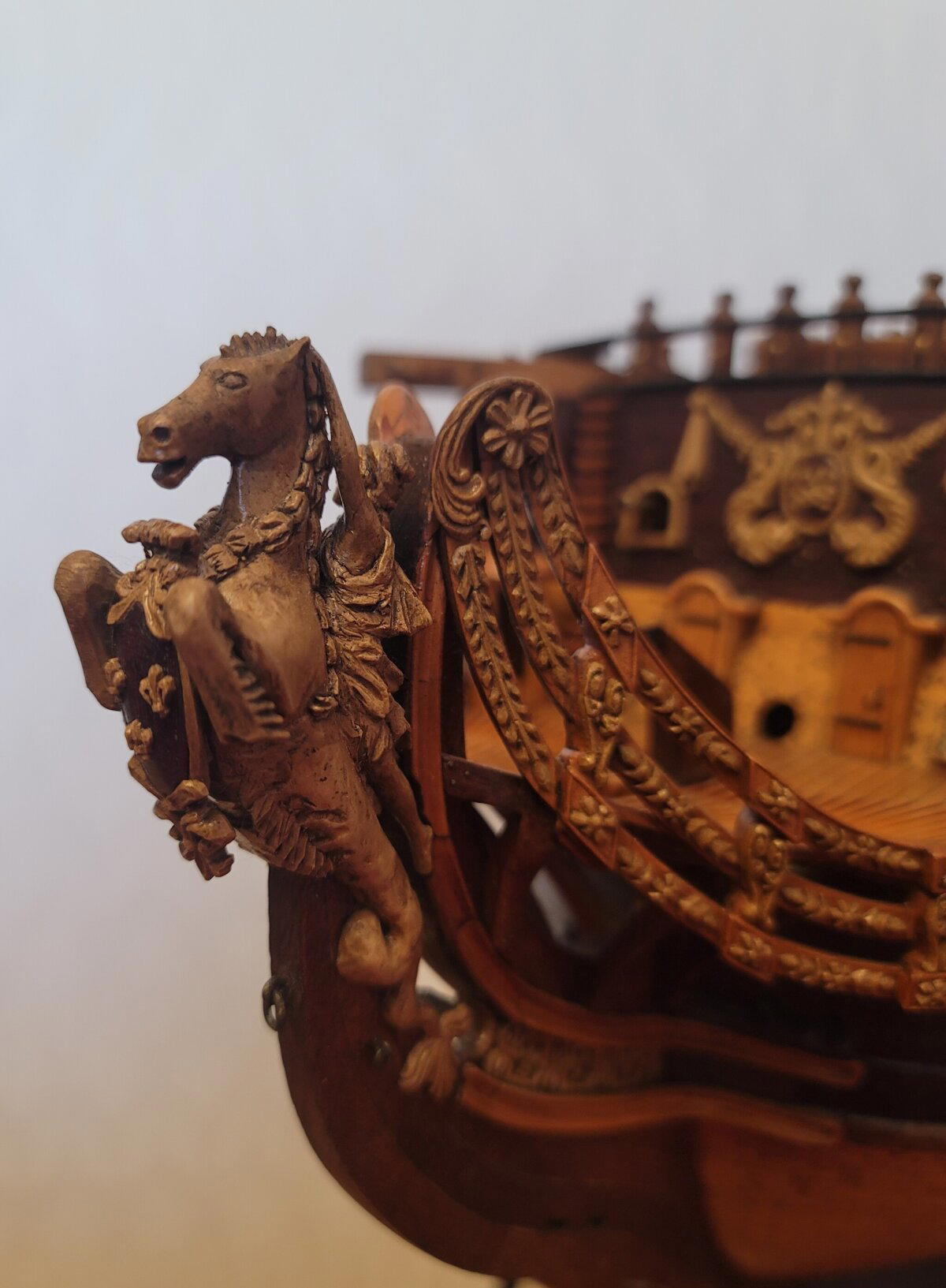

Нос корабля украшала носовая фигура (или Гальюнная фигура ), несущая на себе три геральдические лилии: девушка на морском чудище — символ Франции, оседлавшей Океан и накинувшей ему на шею герб страны.

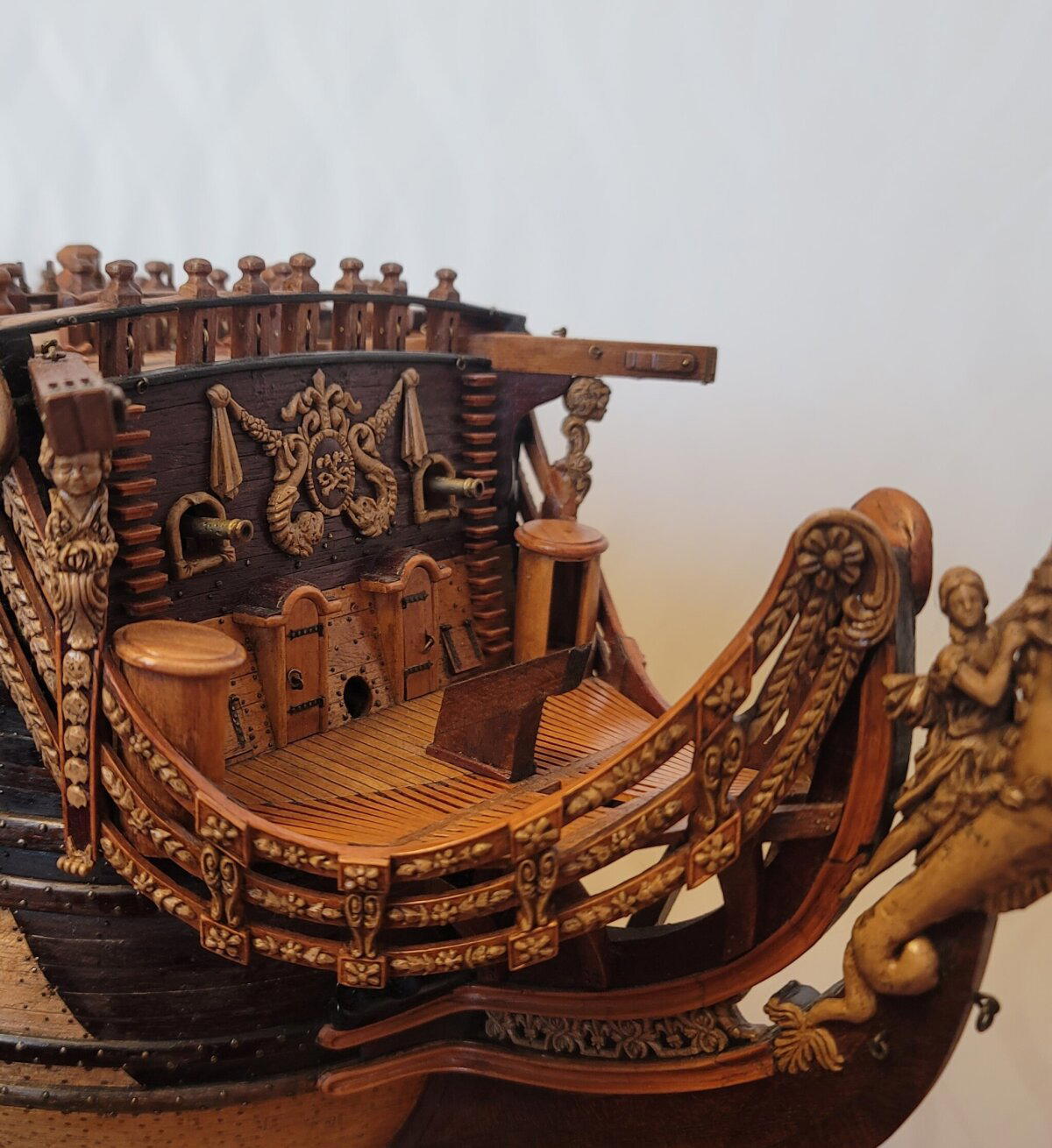

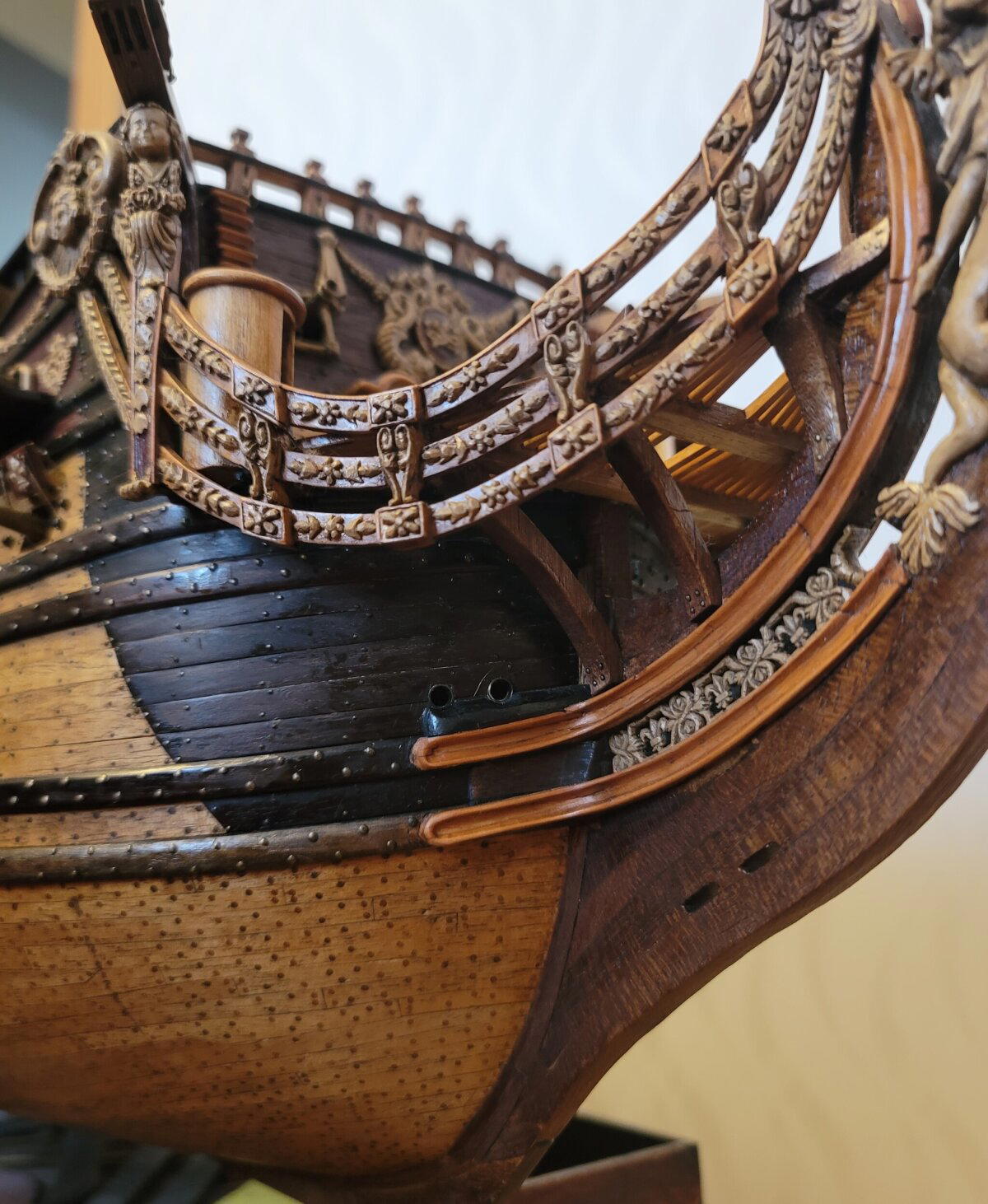

Кроме вышеперечисленного, на носу корабля можно увидеть кат-балку, которая служит для подвешивания тали для подъема якоря из воды. А также дверцы в помещения бака (передней части палубы), где располагался камбуз и места хранения провизии. Кроме того, на верхней палубе обычно содержались животные (курицы, козы, черепахи) для обеспечения офицеров свежей и здоровой пищей.

В отверстие между дверцами во внутренние помещения палубы устанавливался бушприт — элемент рангоута корабля.

Борта

Самое интересное на бортах корабля что? Конечно же пушки!

Адмирал Рассел в бою у мыса Барфлёр

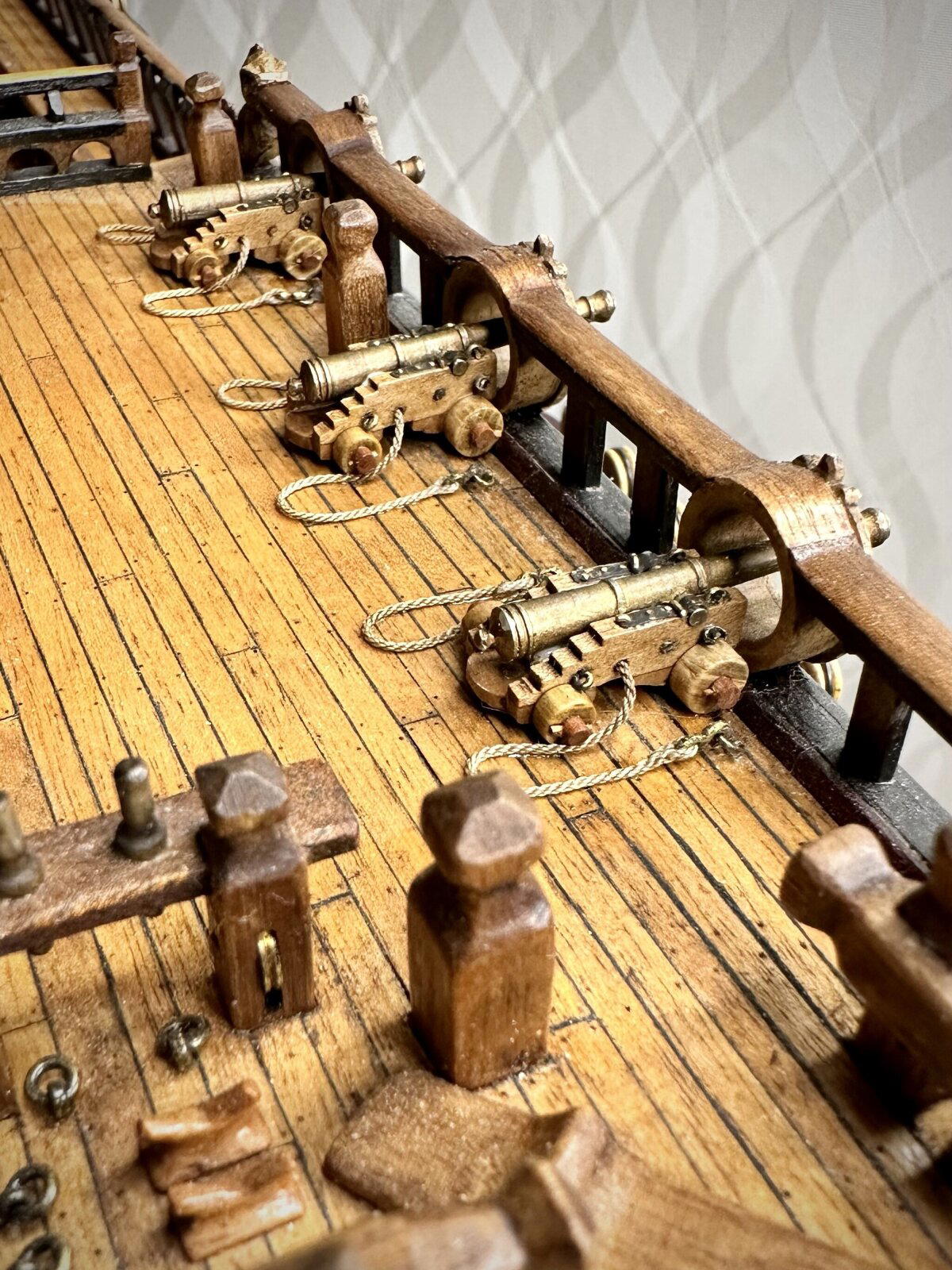

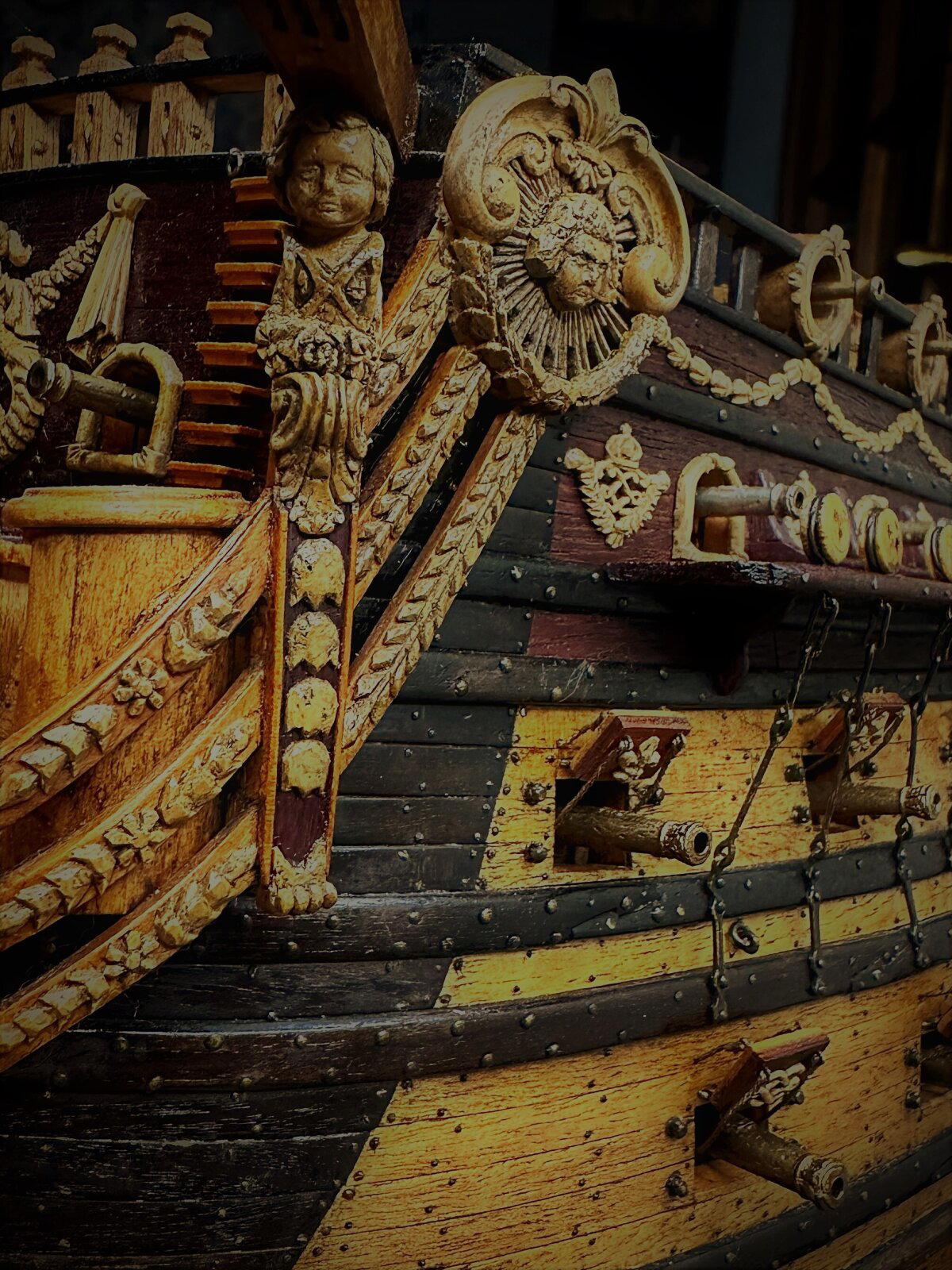

Пушки, размещенные на трёх палубах, отличались калибром.

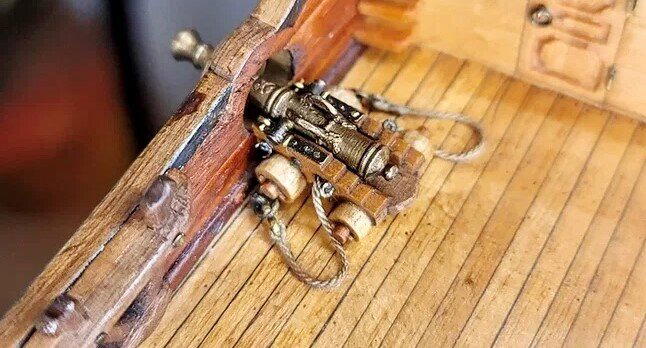

Канаты по бокам от пушек ограничивали откат пушки после выстрела, что не исключало травмы зазевавшихся матросов из обслуги.

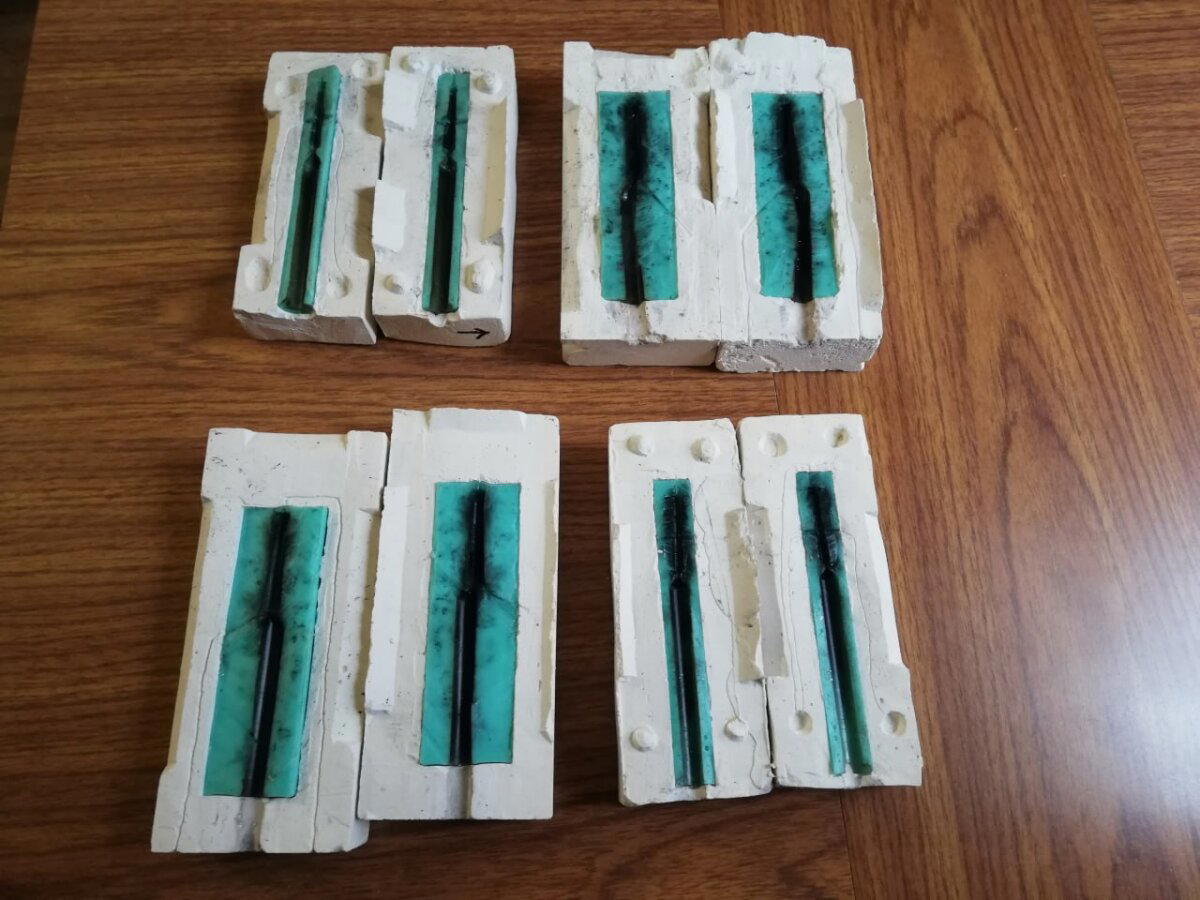

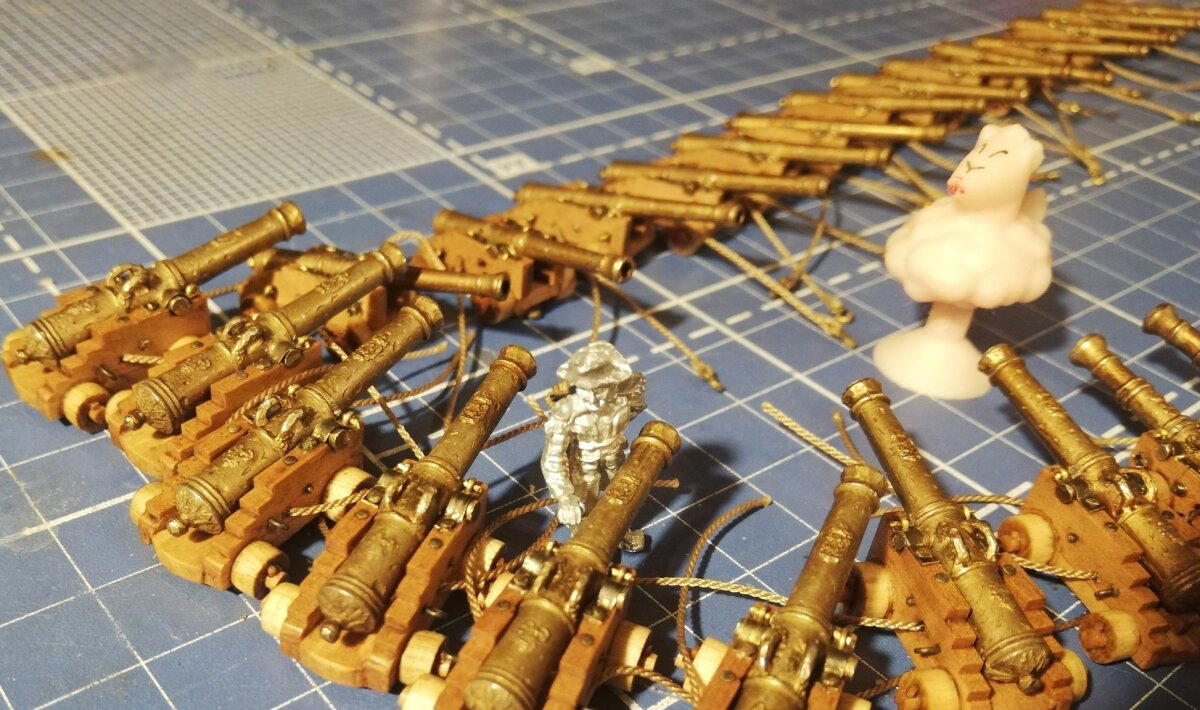

Пушки отливались самостоятельно в домашних условиях: 50% ПОС-60 и 50% сплав Розе. Потом химическое патинирование.

Масштабу соответствует не только размер пушек и лафетов, но даже калибры пушек с разных палуб.

А также присутствуют украшения, аналогичные настоящим

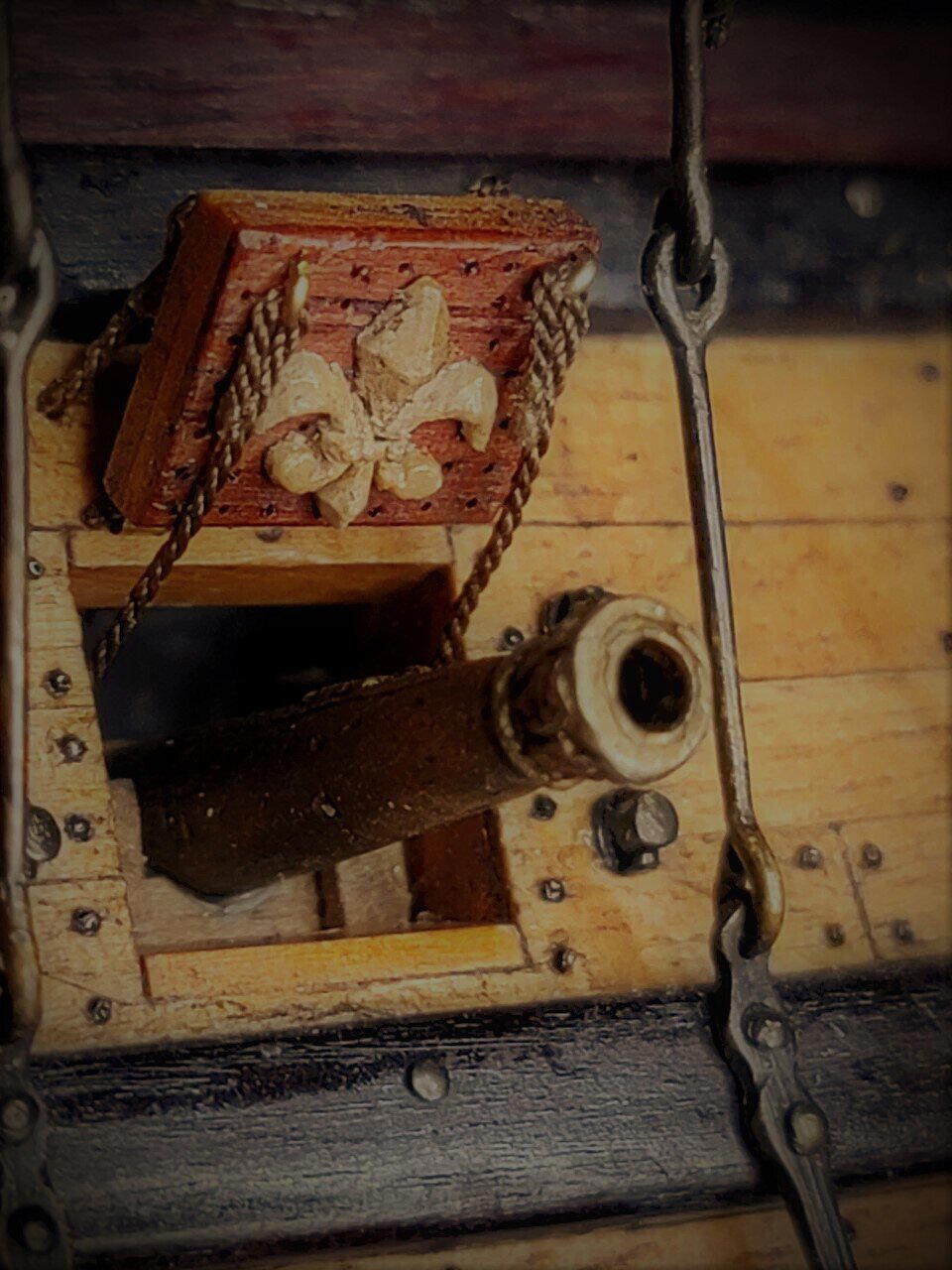

На крышках орудийных портов двух нижних палуб гербы: вторая палуба (принято считать снизу) — геральдическая лилия, на первой палубе — королевский вензель

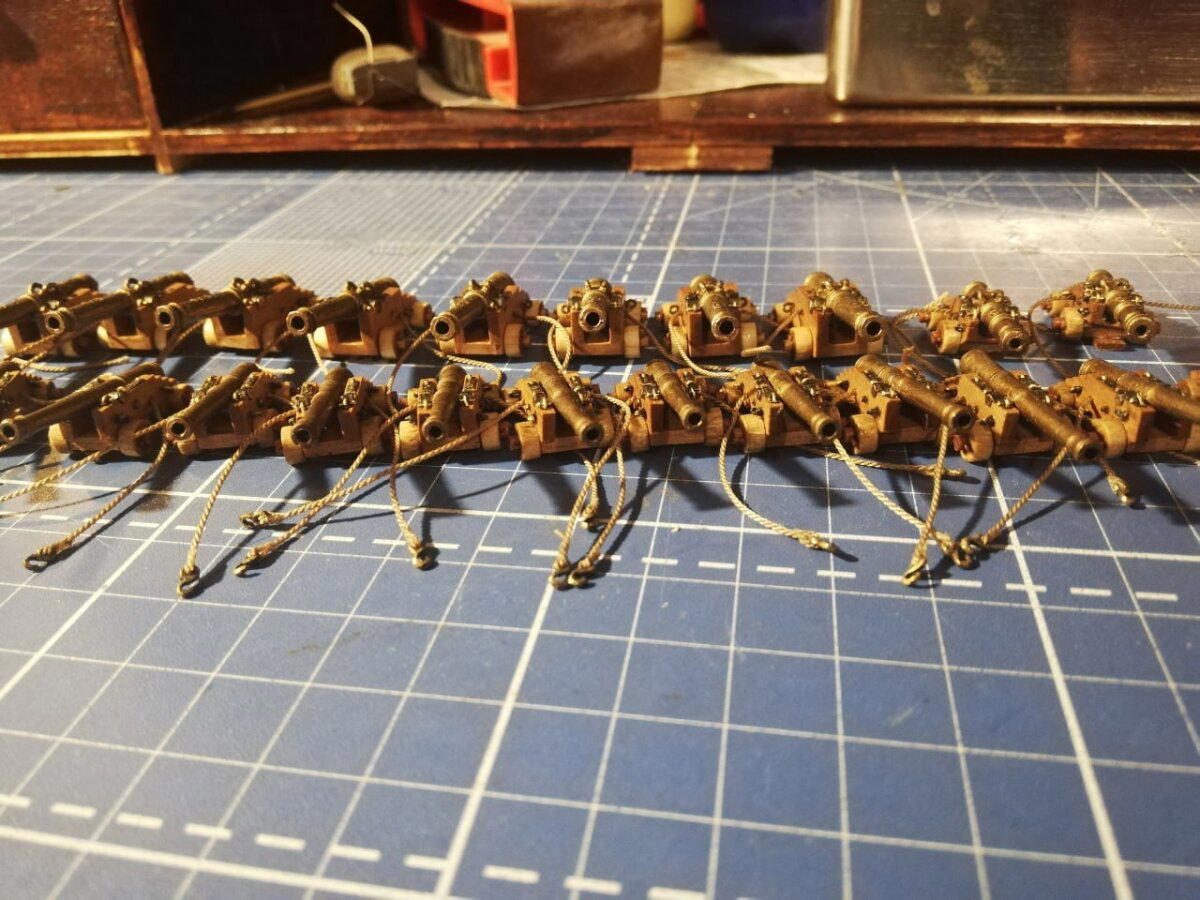

Вот офицер флота у отца принимает орудия в присутствии представителя казначейства. Военная приемка существовала уже тогда!

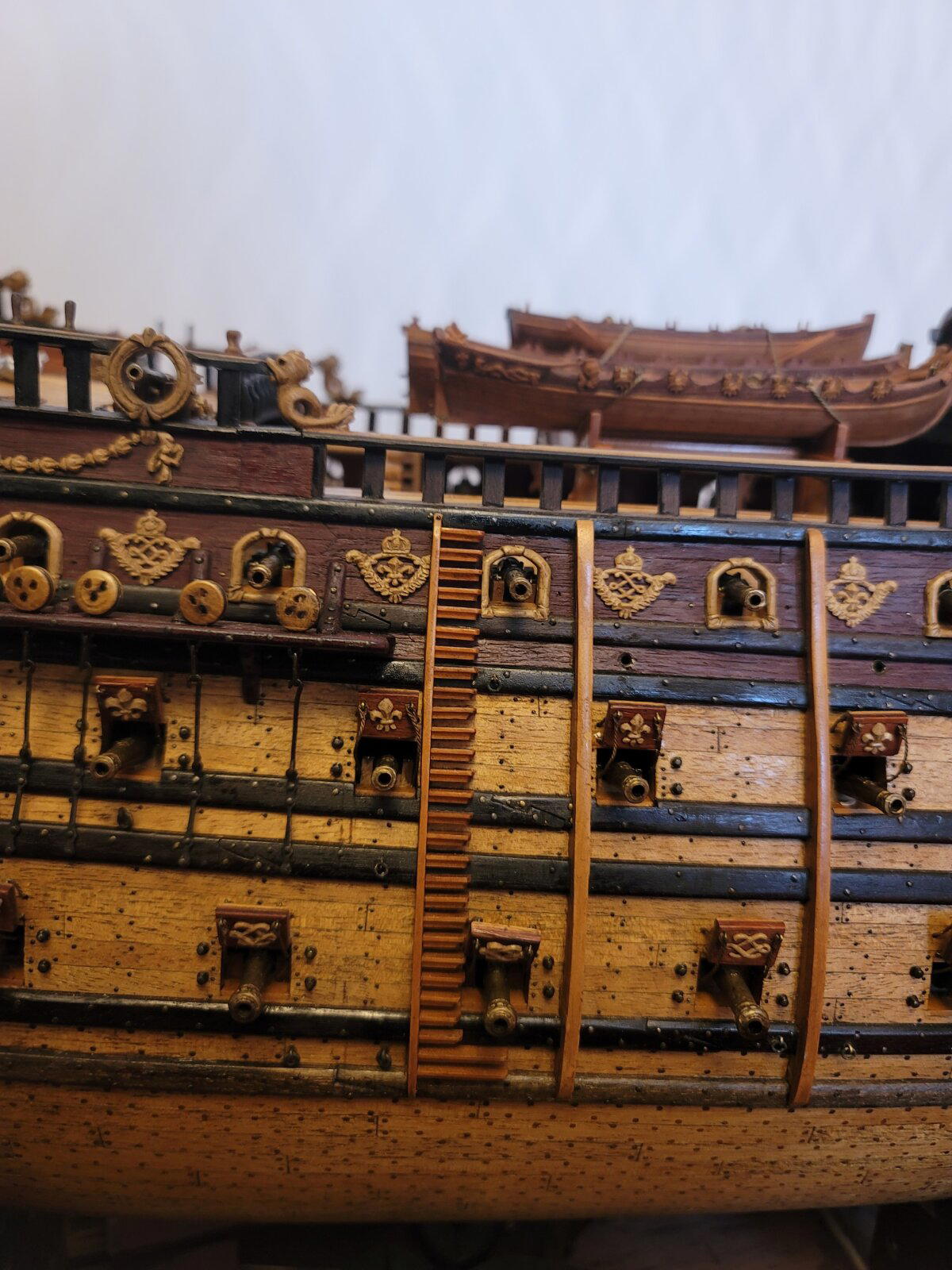

Кроме пушек на бортах можно увидеть трап. Для офицеров (или, тем более, адмирала) опускался лифт — специальная корзина, ибо негоже благородным господам лазить по лестнице как простым матросам.

Тут, рядом с трапом, привязывались шлюпки, на которых к кораблю прибывал экипаж и гости

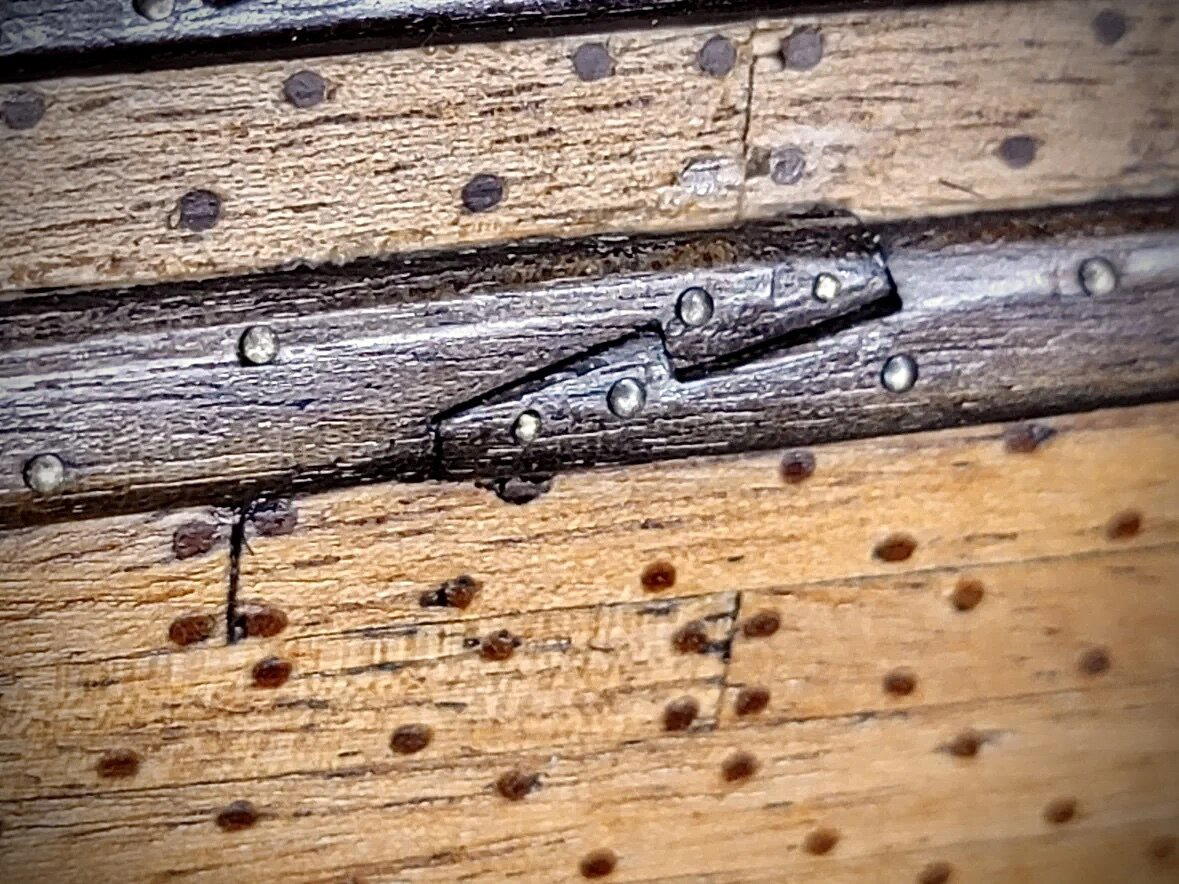

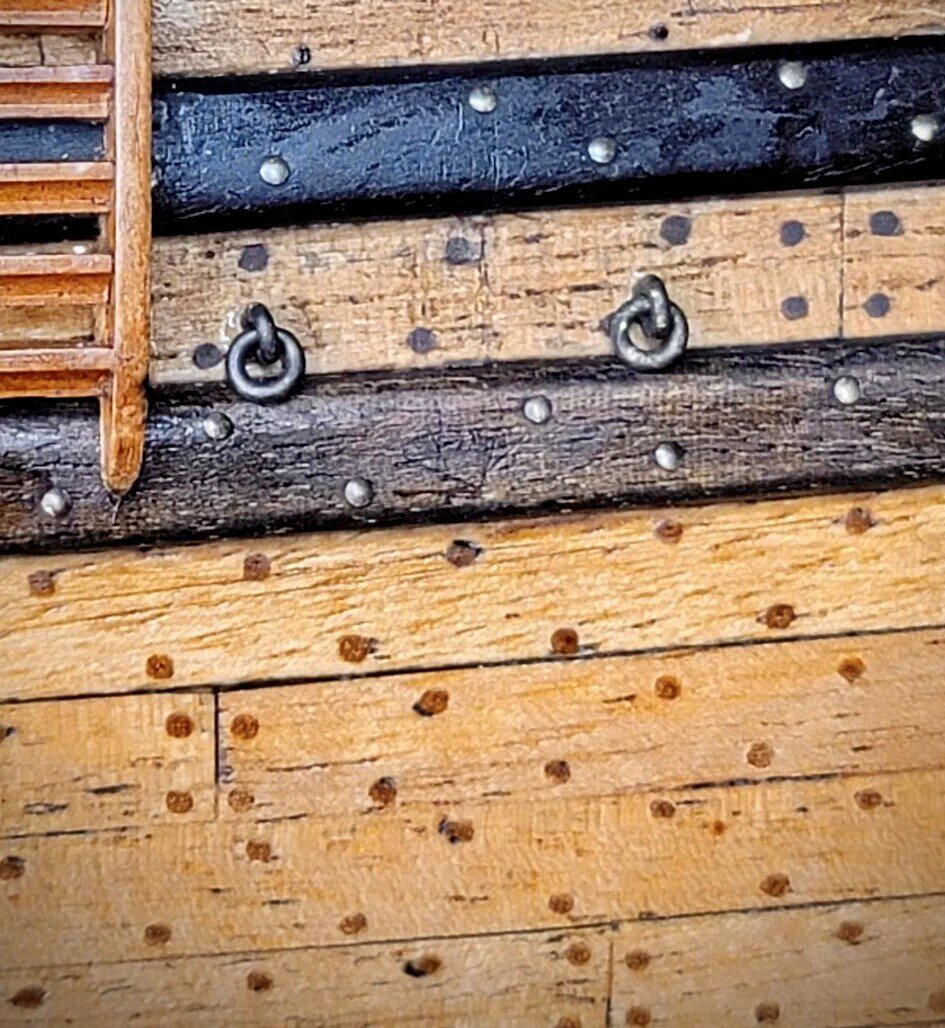

Доски обшивки крепились деревянными гвоздями из наиболее твердых сортов дерева. Элементы «жесткости» укреплялись металлическими гвоздями.

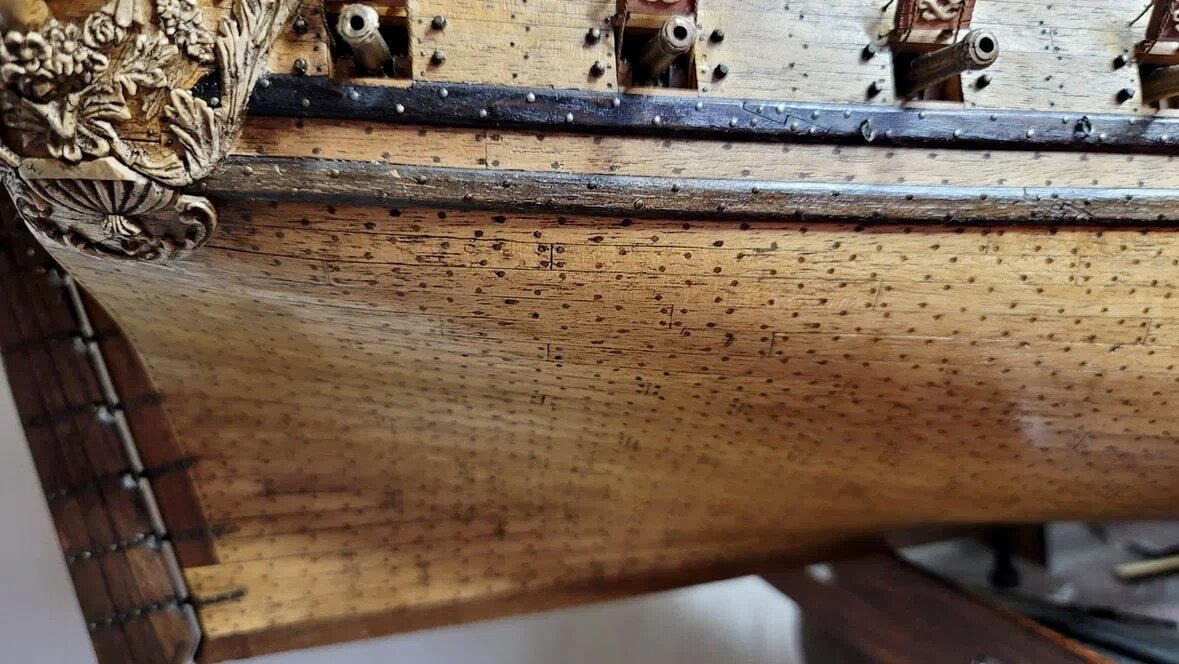

Какое количество гвоздей было изготовлено для крепления обшивки — я затрудняюсь сказать. Скажу лишь, что каждая темная точка — забитый гвоздь, а не имитация, и так — все днище корабля.

Ну и руль корабля, отнесем его к бортам, т.к. фотографий кормовых украшений в следующем посте будет и так очень много:

На фото ниже можно наблюдать толщину досок обшивки. Представьте: цельный дуб, обработанный и высушенный, общей толщиной вместе со шпангоутом до 40 см — настоящая броня!

Небольшой интересный факт: На один Солей Рояль (также как и на его одноклассников) уходило 2500 - 2800 столетних дубов на каждого. По роще! Поэтому все дубы, невзирая на их возраст и размеры, принадлежали королю. И неважно, где пробился росток — в лесу или на огороде, у крестьянина перед домом или в парке у короля! За его уничтожение — уголовное наказание.

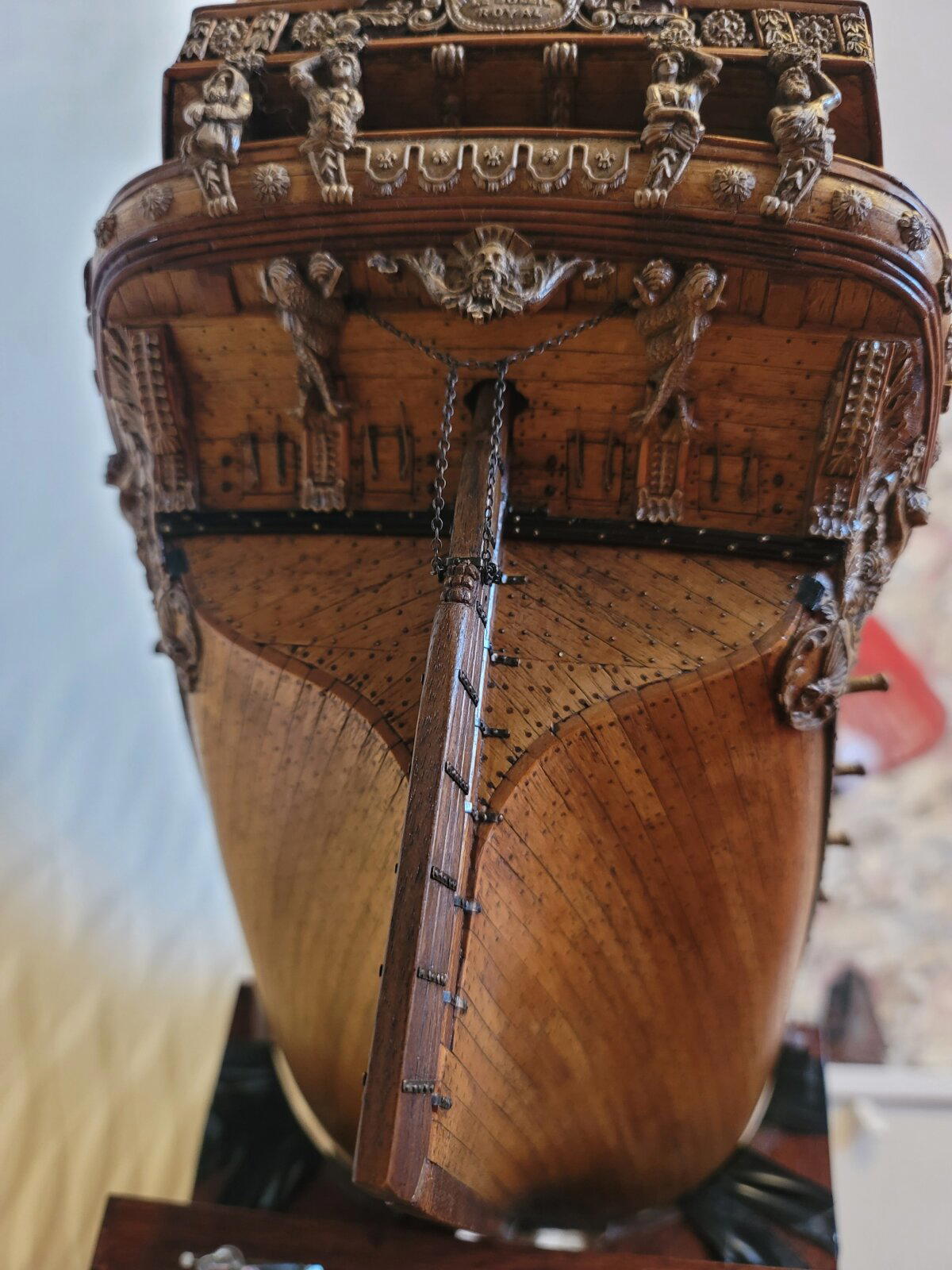

Цепи на случай, если удачливый вражеский канонир собьет руль — после боя можно подтянуть и ремонтировать:

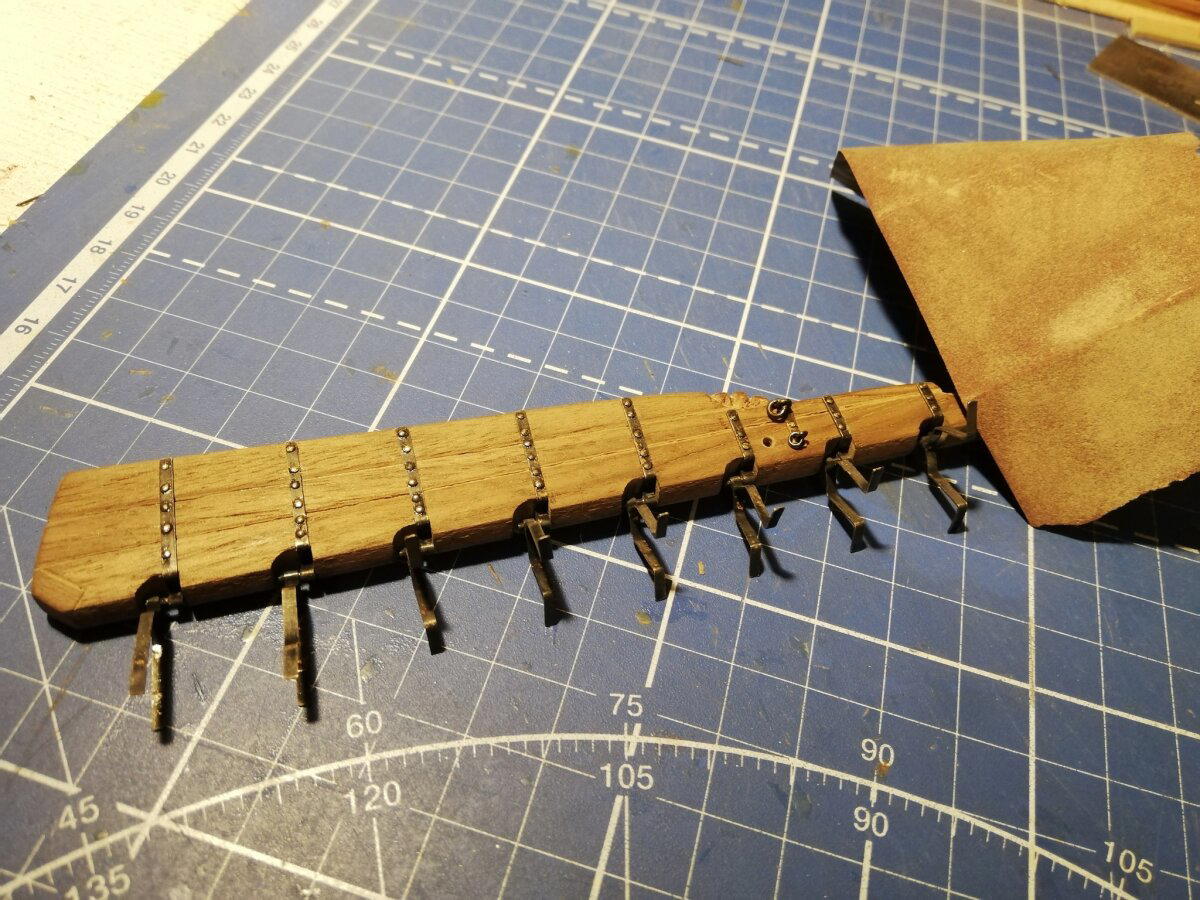

И руль в процессе изготовления:

Пока дам вам возможность рассмотреть эти фотографии. В следующем посте будут фотографии палубы и кормы.

Спасибо за внимание!

P.S. на фотографиях, снятых с близкого расстояния, есть некоторые искажения в размерах. Масштаб лучше оценивать на фотографиях с бОльшего расстояния.
