Эта постройка — прекрасный пример того, как бережно Светлогорск сохраняет свою курортную атмосферу. Здание выглядит удивительно аутентично:
• Исторические формы и пропорции
• Характерные для эпохи деревянные элементы (пусть и требующие реставрации)
• Гармоничное сочетание с окружающей застройкой
При ближайшем рассмотрении видны следы времени на деревянных деталях, но общий облик виллы по-прежнему очарователен — особенно когда солнце подсвечивает её фасад.
📍 Светлогорск, ул. Курортная, 1
54.942920, 20.157243
Исходный пост - хороший, я его ещё с утра плюсанул. Раз вы просите моих комментариев, прокомментирую.
Как строитель-энтузиаст, я интересуюсь старыми альбомами проектов и собираю их в разном виде. Как печатном, так и электронном. У меня есть похожий альбом проектов Г. Судейкина, от 1915 года. Сами проекты в современном мире имеют околонулевое практическое значение. В архитектуре и техническом обследовании зданий есть термин "моральный износ". Это когда конструктивно здание сохранило свои эксплуатационные свойства, но планировка и используемые при строительстве технологии устарели настолько, что эксплуатация здания дискомфортна для владельцев или даже невозможна.
Все приведённые проекты в этих и последующих альбомах (вплоть до 2000 года), на мой взгляд, утратили свою актуальность и имеют только историческую ценность. Если, например, проекты погребов, силосных ям или пасек ещё можно использовать в быту, то проекты домов использовать не то, что нельзя - построить-то можно всё, но неудобно. Эргономика зданий рассчитывалась на иной образ жизни. Например, если смотреть на этот альбом, то туалеты внутри дома встречаются нечасто, а главное, они находятся в его глубине. Это связано с тем, что люди, проживающие в таких домах, по своему статусу не имели необходимости быстро забежать в дом с улицы. На участке у них работали слуги, для которых был сделан уличный туалет. В современном мире многие люди покупают дачи как хобби садоводства и огородничества. С целью проводить больше времени вне дома. В результате, нам требуется выделять чистые и грязные зоны, располагать санузел ближе ко входу, чтобы хозяин, который только что косил траву попивая пивко, не бежал через весь дом по анфиладам комнат, на ходу расстёгивая брюки.
Кроме того, чертежи, приведённые в этих альбомах, проектами в современном смысле не являются. Современный проект это руководство по сборке, со сметой материалов, детальным 3D-изображением с разных сторон, раскладкой стен.
Чертежи старинных альбомов потянут только на часть проекта, т.к. отражают в основном архитектурное и планировочное решения. Оно и понятно, раньше дома строили архитекторы и инженеры, а не разнорабочие под руководством прораба. И они на месте решали технические проблемы, сами проектировали ответственные узлы конструкции. Грубо говоря, им давали картинку, а они по ней уже дорабатывали проект.
Одно осталось неизменным. То, о чём господин Судейкин написал в предисловии к своей книге:
Полагал бы возможным не приводить множества примеров тех неприятных случаев, когда постройку производят без полного проекта и рабочих чертежей к нему. В общем постройки, производимые без чертежей, всегда обходятся значительно дороже, и, кроме того, желательные удобства и красота постройки в большинстве случаев недостижимы. Строительная практика показывает, что произвести хорошую постройку, хотя и очень незначительную, без проекта и хорошо обдуманных рабочих чертежей не представляется возможным, во-первых, потому, что нельзя уяснить себе без чертежа, в каких условиях будет находиться предполагаемая постройка, а ещё более распланировка помещений в ней, часто обесценивающая постройку до минимума; во-вторых, необдуманное расположение постройки на участке часто не позволяет на оставшихся свободных местах его производить новые постройки, в таких случаях доходные.<...>
Многие начинают производить постройки без разрешения управами чертежей на них и тем самым подводят себя под очень большие неприятности. рано или поздно, но подача чертежей на разрешение обязательна; разница в том, что на бумаге требования строительного отделения управы и поправки на чертежах проще и дешевле, чем в самой постройке.
Кроме того, неподача чертежей ведёт за собой массу неприятностей и расходов там, где они нежелательны.
Так что, технологии и требования к домам меняются, а заказчики домов - нет.
Если моим подписчикам интересны такие альбомы - могу периодически выкладывать их в своём профиле.
Luma Arles — это интересное сооружение, словно сошедшее со страниц научной фантастики. Гери использует ломаные формы и металлические текстуры, соединяя современность и местные традиции.
В здании Sluishuis всего 442 квартиры: 369 из них сдаются в аренду (в основном в среднем ценовом сегменте), а остальные предназначены для продажи. Площадь квартир варьируется от 40 до 180 квадратных метров
Здание построено над водой, что позволяет лодкам швартоваться прямо у его доков, а его необычная форма создает впечатление, будто оно парит над водой. Вокруг всего комплекса расположен общедоступный причал, где могут разместиться 34 плавучих дома.
Фасад Sluishuis украшают две лестницы, ведущие через террасы на крышу, где обустроена пешеходная дорожка с панорамным видом на город.
Доступ в само здание контролируется ассоциацией владельцев, однако по решению властей Амстердама лестницы должны быть открыты для публики как минимум 80 дней в году.
Sluishuis — образец устойчивого строительства с коэффициентом энергоэффективности (EPC) 0,00.
На крыше установлены солнечные панели и тепловые коллекторы: первые обеспечивают электроэнергией светодиодное освещение, систему отопления, вентиляции и кондиционирования, а вторые дополняют энергосистему.
Здание также оснащено тепловым насосом, а все окна имеют тройное остекление для максимальной теплоизоляции.
Это здание, расположенное на улице Игнасио Альенде в районе Тлателолько в Мехико, стало образцом сейсмоустойчивой конструкции, изучаемым в инженерных вузах.
После разрушительного землетрясения, обрушившегося на Мехико 19 сентября 2017 года, в результате которого в столице обрушились несколько зданий, это здание прошло тщательные проверки. Были выявлены повреждения, вызванные сильными вибрациями. Хотя здание не разрушилось, ущерб был достаточно серьёзным, чтобы инженеры приняли срочные меры по повышению его безопасности.
Была применена система внешнего усиления с использованием массивных стальных балок, окрашенных в синий цвет и расположенных в форме буквы «X» по всему фасаду. Эта система, известная как «Экзоскелетное усиление» (Exoskeleton Reinforcement), поглощает сейсмические нагрузки и распределяет их по всей конструкции более эффективно, не требуя эвакуации жильцов и не нарушая функциональность здания.
Применённые здесь инженерные решения стали успешным сочетанием передовых технологий и сохранения непрерывности эксплуатации. Этот опыт стал моделью для проектирования и укрепления зданий в сейсмоопасных регионах.
Он использовал струи воды, чтобы раскачиваться вперед-назад.
В здании 77 этажей, на которых расположились разные бутики, резиденции, офисы и отель на 159 номеров.
Восстановление прежнего вида кирпича, при помощи технологии лазерной очистки.
Студия Allergutendinge разработала модульную сборную деревянную конструкцию, которая способна обеспечить хороший баланс жизни на природе.
Называемое «Soul Box», это здание представляет собой минималистичное пространство, которое рассчитано максимум на двух человек. На нижнем этаже есть место для сна, небольшой стол и стулья, и место для приготовления пищи. На верхнем этаже находится смотровая площадка, с которой можно наблюдать за окружающей природой, и раскладной стол. В этой конструкции нет необходимости в лестнице — кровати средней высоты позволяют попасть на верхний этаж.

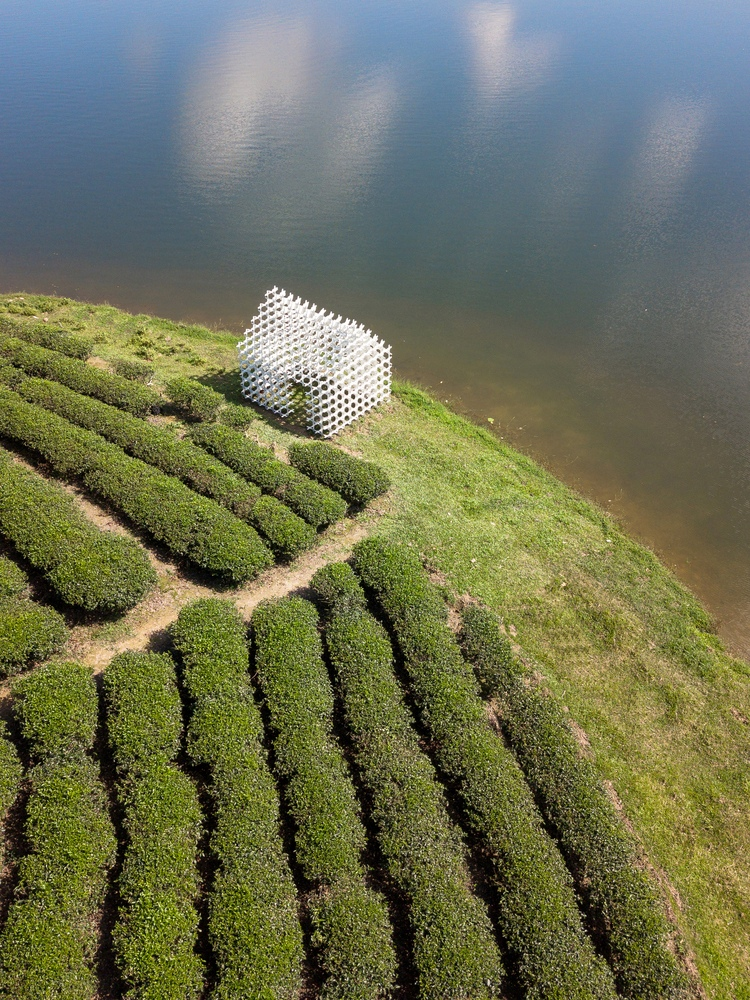

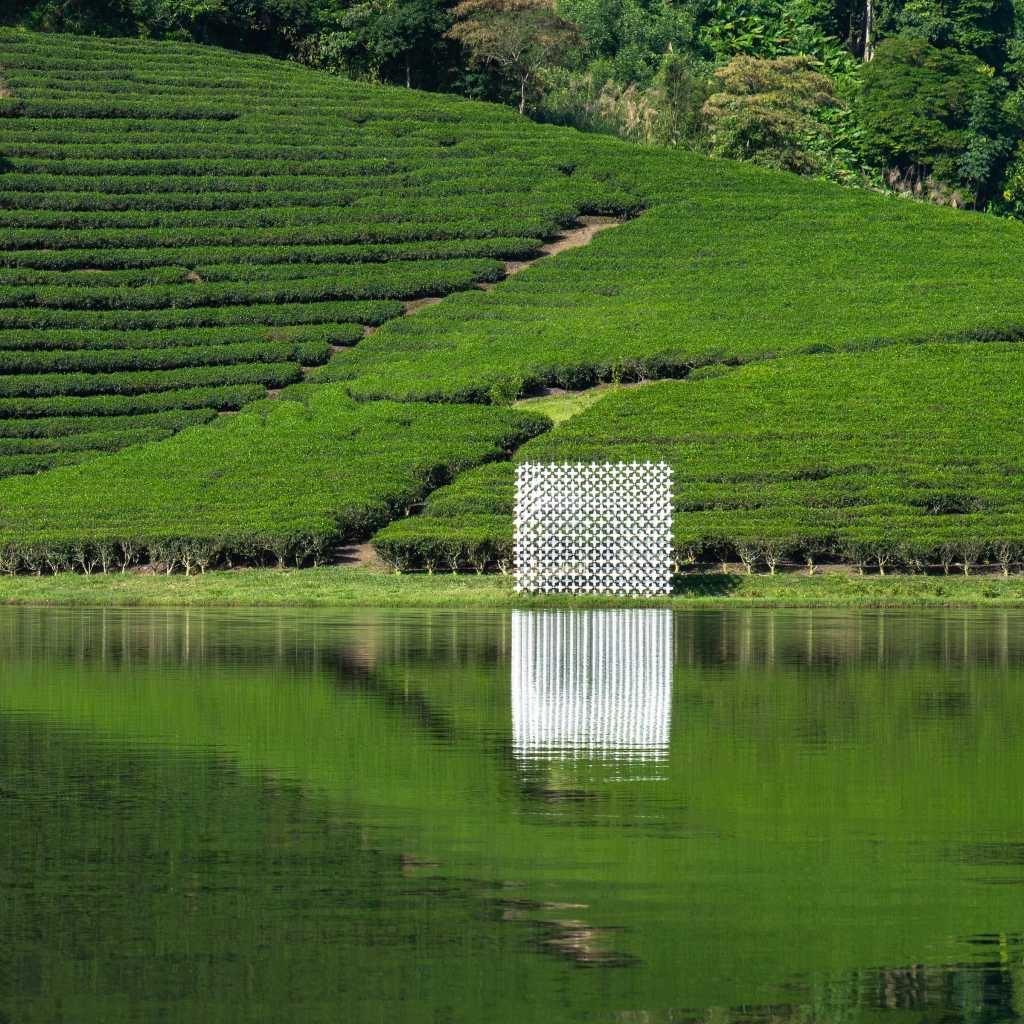

Проект MODULE+ - это пространство для отдыха фермеров и туристов. Модульное строение площадью всего 6 квадратов. Оно состоит из двух тысяч структурных элементов из древесно-полимерного композита. Домик не требует фундамента и легок в транспортировке. Ну а выглядит он... сами видите.
Привет, дорогие подписчики и те, кто уже спешит подписаться на увлекательно-развлекательный профиль специалиста по техническим обследованиям загородной недвижимости! Не проходите мимо! В программе нашего Шапито цирк домов-уродов и их обитателей - алчных девелоперов, безмозглых самостройщиков, вороватых провайдеров и риелторов нетрадиционной ориентации!
Как я и обещал, продолжаем цикл постов на тему всепрощающей технологии строительства из ячеистобетонных блоков. Каждому подписавшемуся Эмилия Кларк бесплатно покажет сиськи зелёный уровень!
Предыдущий пост про газоблочный дом, покрывшийся трещинами, нашёл у вас большой отклик и вызвал множество споров в комментариях. Оно и понятно - трещины в конструкциях из ячеистых бетонов выполненных по экономичным технологиями являются их отличительной чертой. Малейший перекос конструкции вследствие усадки, осадки или пучения фундамента, несоблюдения технологии кладки (например, не была исправлена геометрия блока и он выступает над собратьями на 2 мм) и готово - наблюдаем растрескивание. Ярким примером, собравшим все возможные дефекты был дом из пеноблоков, который я смотрел при поездке в Брянск и о котором написан пост Жара в Брянском экспрессе! Дом из пеноблока. Риэлтер сказал - фигня, почините!
Один из неприятных моментов заключается в том, что некоторые постоянные пользователи Пикабу, выставлявшие себя газобетонными экспертами оказались совершенно несведущими в технологии и допусках, применяющихся при возведении домов из ячеистых бетонов. Так, они утверждали, что ширина раскрытия горизонтальной трещины в 5 мм не является проблемой для газобетонной кладки, а трещины в несущих стенах смело можно заделать монтажной пеной, которая имеет такую же прочность на сжатие, как газобетон.
Распространение таких идей опасно - далёкие от строительства люди, начитавшись идиотов в интернетах, вместо срочной эвакуации из дома могут лечь спать залепив щели монтажной пеной, жвачкой, пластилином или намоченной газетой. И либо проснуться на свежем воздухе, либо не проснуться вовсе. Поэтому, давайте проведём ликбез по трещинам для экспертов Пикабу и тех, кто не хочет быть как они.
Для домов из ячеистых бетонов есть СП 339.1325800.2017 «Конструкции из ячеистых бетонов. Правила проектирования», где на трещины выделен специальный раздел. Он скрыт от Пикабушных экспертов, т.к. они не читают СП и уверены, что его написали идиоты, чтобы инженеры могли пудрить мозги доверчивым домовладельцам.
4.3 Требования к расчету бетонных и железобетонных элементов по трещиностойкости
4.3.1 К трещиностойкости конструкций из ячеистых бетонов предъявляются требования только 2-й и 3-й категорий, т.е. допускается ограниченное по ширине кратковременное и длительное раскрытие трещин. Ко 2-й категории относятся предварительно напряженные двухслойные конструкции с арматурой класса А800 и проволокой классов В1500 и Вр1500 диаметром 3,5 мм и более. Предельно допустимая ширина раскрытия трещин для этих конструкций принимается кратковременная = 0,2 мм. Однородные конструкции и конструкции с арматурой других видов относятся к 3-й категории трещиностойкости. Предельно допустимая ширина раскрытия трещин для этих конструкций принимается: кратковременная =0,4 мм, длительная = 0,3 мм. При расчете ширины раскрытия трещин коэффициент надежности по нагрузке (постоянной, длительной и кратковременной) принимается равным 1. Указанные категории требований к трещиностойкости железобетонных конструкций относятся к трещинам, нормальным к продольной оси элемента. Во избежание раскрытия продольных трещин следует принимать конструктивные меры (устанавливать соответствующую поперечную арматуру), а для предварительно напряженных элементов, кроме того, ограничивать значения сжимающих напряжений в бетоне в стадии предварительного обжатия и принимать их не более 0,3 от передаточной прочности бетона.
Примечание - В конструкциях, в которых арматура покрывается антикоррозионным составом, допускается ширина раскрытия трещин до 0,5 мм.
Итак, максимальная ширина раскрытия трещины в ячеистом бетоне (пеноблок, газобетон) - 0,5 мм (полмиллиметра), при условии, что конструкция армирована металлом с антикоррозионным составом. Если у вас на стене трещина шириной 1-2 мм - это повод серьёзно насторожиться. Если трещина разорвала обои, это значит части стены движутся в разном направлении. Если стена лопнула горизонтально или вертикально и в щель вы видите улицу, пора бежать за пластилином необходимо срочно принимать меры по стабилизации конструкции.
Кстати, в многоэтажных зданиях трещины тоже не должны быть огромными. И, помимо СП, это регламентируется Постановлением Госстроя РФ №170 от 27 сентября 2003 г. «Об утверждении правил и норм технической эксплуатации жилищного фонда»:
4.2.1.3. Не допускаются деформации конструкций, отклонение конструкций от вертикали и осадка конструкций, расслоение рядов кладки, разрушение и выветривание стенового материала, провисания и выпадение кирпичей.
Причины и методы ремонта устанавливает специализированная организация.
Допустимая ширина раскрытия трещин в панелях 0,3 мм, в стыках - 1 мм.
Важно понимать, что трещины в ограждающих конструкциях это уже нештатная ситуация, требующая максимума внимания и скорейшей оценки степени опасности как для здания, так и для его жильцов.
Как выяснилось, даже автор проекта Универсальный дом, одновременно сложивший стены подвала из газобетона и положивший болт на СП 15.13330.2020 "Каменные и армокаменные конструкции", где русским по белому написано:
9.1 Силикатный кирпич и камни, пустотелый керамический кирпич и камни, блоки из ячеистых бетонов, бетонные блоки с пустотами, керамический кирпич полусухого прессования применяются для наружных стен помещений с влажным режимом при условии нанесения на их внутренние поверхности пароизоляционного покрытия. Применение указанных материалов для наружных стен подвалов, цоколей, фундаментов не допускается.
не знает допустимые размеры трещин в стенах из ячеистых бетонов и предлагает заделывать их монтажной пеной или вообще не заделывать, потому, что блоки можно укладываться на пену, а окна и проёмы - те же дыры в стенах:
Мда... По мне, если человек не понимает разницы между проёмом, который не складывает стены только потому, что над ним обязательно делается перемычка и трещиной в стене, и при этом называет себя строителем и проектировщиком, он в прямом смысле опасен для общества.
Ладно, про ширину трещин я уже рассказал, теперь давайте расскажу про их заделку или, по-строительному, заполнение.
Для заполнения трещин в бетонах и железобетонах используются :
а) эпоксидная смола - используется, когда необходимо обеспечить прочное соединение краев сухой трещины, а также для защиты от коррозии;
б) полиуретановая смола - используется для пластичного соединения краев, а также для заполнения влажных трещин, она тоже защищает от коррозии;
в) цементный клей - используется при заделке сухих и влажных трещин более 0,8 мм;
г) цементная суспензия - используется для заделки сухих и влажных трещин размером больше 0,2 мм.
Первый способ заполнения - пропитка. Когда мы берём кисть или шпатель и слой за слоем наносим состав на трещину, пока она не перестанет впитывать состав. Способ хорош для защиты от коррозии открывшихся конструкций или затирки мелких трещин. Однако, он не создаёт прочного соединения краёв трещины и может потерять герметичность в случае раскрытия трещины.
Второй - инъецирование. Заполнение трещин составом под давлением, через специальные устройства (паккеры), работающие по принципу ниппеля и вставляющиеся просверленные под них отверстия (шпуры).
Процесс заполнения трещины методом инъецирования состоит из следующих операций:
подготовка поверхности фрезерованием;
сверление в бетоне шпуров для штуцеров;
очистка шпуров от пыли сжатым воздухом или промывка;
забивка (наклеивание) паккеров;
герметизация трещины путем нанесения укрывающей массы;
очистка и проверка проходимости паккеров;
закрепление (накручивание) ниппеля на паккере;
инъецирование;
удаление укрывающей массы ручным инструментом;
отбивание молотком или срезка выступающих частей паккеров;
отделка поверхности вдоль трещины.
Перед инъецированием нужно герметизировать трещину снаружи, чтобы инъецируемый состав не вытек и плотно заполнил все пустоты.
Конечно, не в каждом случае требуется паккер, иногда можно обойтись пистолетом для герметика или даже шприцем большой ёмкости. Но состав, которым вы заполняете трещины, должен во-первых, иметь хорошую адгезию (сцепление) с поверхностью стены, во-вторых - выдерживать нагрузки как на сжатие, так и на растяжение. И это точно не монтажная пена, которая помимо отсутствия какой-либо прочности может обладать ещё одним нехорошим качеством - паропроницаемостью. В этом случае вы только ускорите разрушение конструкции, т.к. зимой в пене сначала сконденсируется влага, потом она замёрзнет и расклинит трещину расширившимся льдом. Это крайняя ситуация, но её легко можно обеспечить, послушав советы псевдоэкспертов.
Сначала люди экономят на фундаменте, потом нанимают отрицающих СП недостроителей выполнять кладку, затем слушают советы недоучек из интернета по заделке трещин и в финале сетуют на то, что в жизни наступила чёрная полоса.
Как обычно, на любые вопросы, которые не требуют больших временных затрат, расчётов или выезда на объект я отвечаю бесплатно в каментах или лично - мои контакты в профиле. Кто не видит профиль - пишите в телеграм: karkasovo (это не канал, а мой личный контакт).
