Здравствуйте друзья.

Сегодня у нас еще один представитель nVidia серии FX. На данный момент это последняя видеокарта от nVidia под шину AGP. Возможно, позже появятся другие карты. А вот о видеокартах от ATI еще есть в запасе, в скором времени напишу статью и про них.

FX5500 не сильно отличается от той же FX5200, но при условии одинаковой ширине шины. В нашем же случае ранее обозреваемая FX5200 имеет 128 бит, а наш гость всего 64 битный.

Вендора карты узнать не удалось, поэтому представляю вам ее простенько.

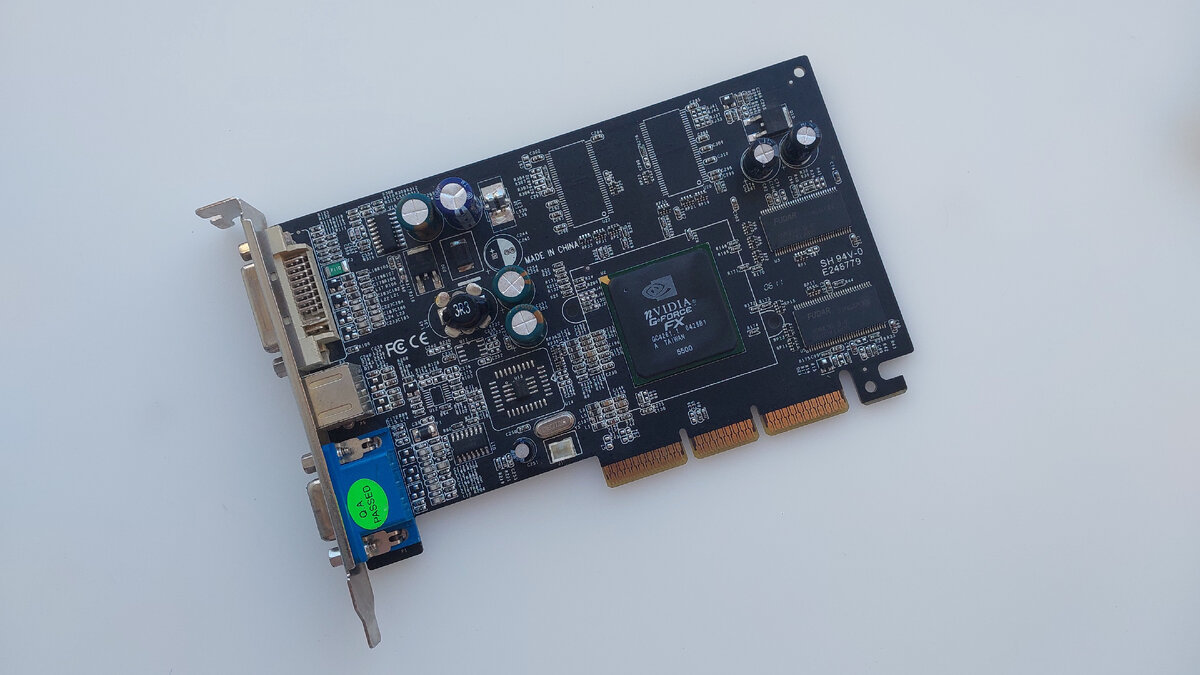

nVidia GeForce FX5500 128Mb

Особо тут не чего сказать, обычный пассивный радиатор, который, кстати, еще накрывает и оперативную память, хоть и не соприкасается с ней. Ну, еще можно выделить черный цвет текстолита, что изначально ее путает с эталонной FX5500 от вендора nVidia.

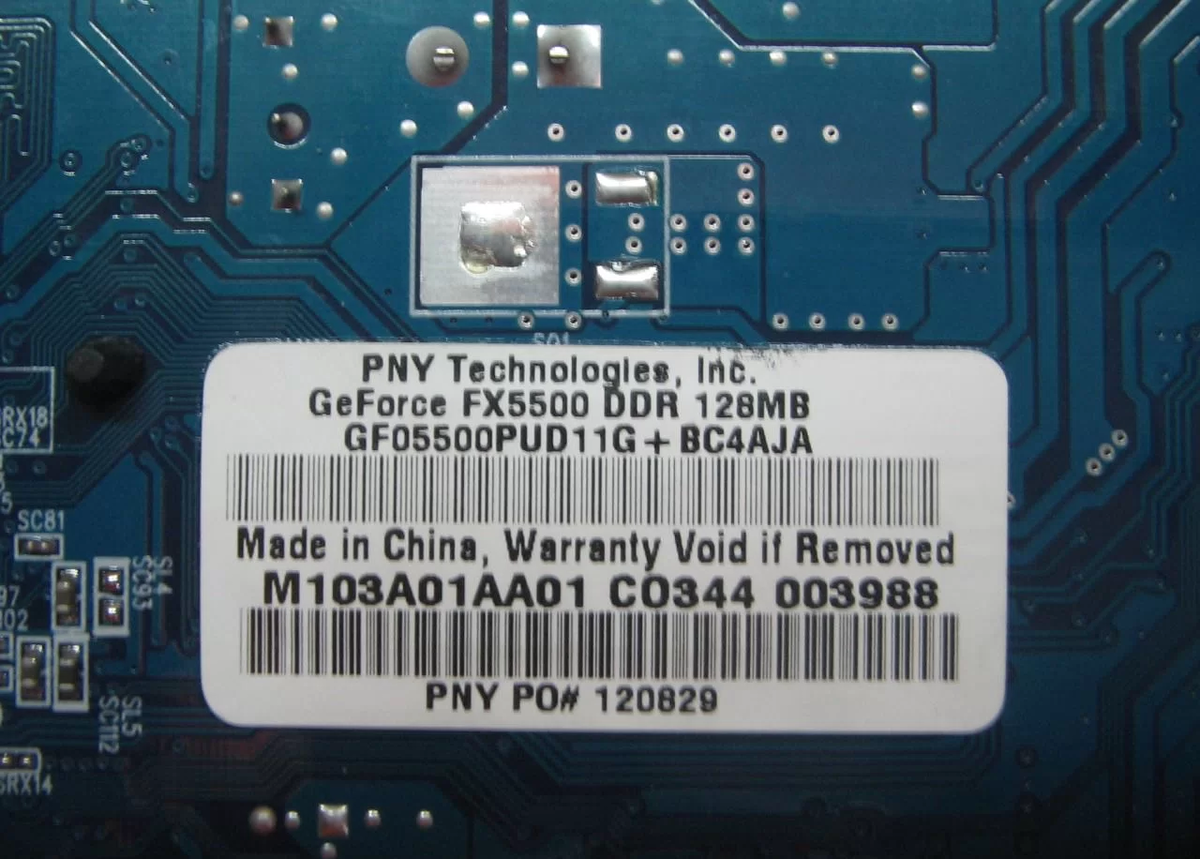

На обратной части тоже особо не чего интересного кроме двух информационных наклеек, которые говорят нам о модели карты, ее объеме, ширине шины и используемых видеовыходах.

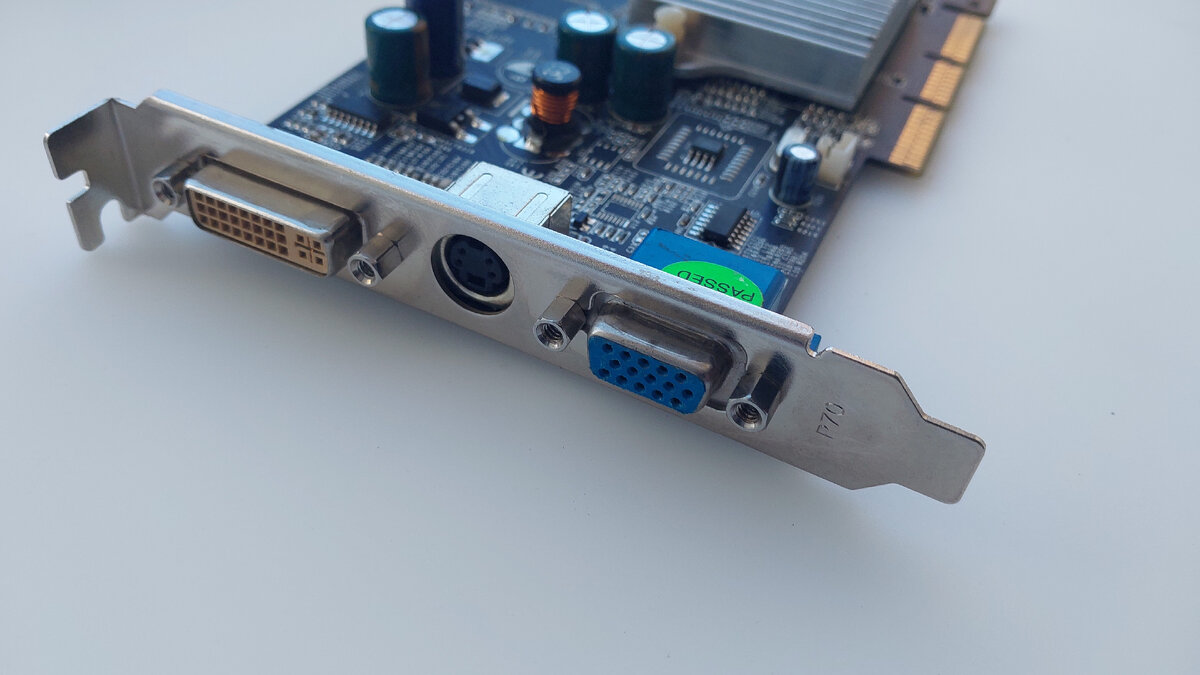

Видеовыходы тут упомянуты не все. Помимо DVI и S-Video здесь так же имеется и D-Sub (VGA).

Так как снаружи больше ни чего интересного нет, заглянем под радиатор данной видеокарты.

FX5500 построена на родственном FX5200 чипе, а именно NV34B. Разница на самом деле не большая, чуть более тонкий техпроцесс (0.14 против 0.15) и чуть выше частота графического процессора (270 против 250).

На самом графическом процессоре мы можем наблюдать модель 5500.

У FX5200 графический процессор выглядит как то красивее.

По официальным данным у карты мог быть только объем на 128 мегабайт с шириной шины 128 бит. Однако китайцы такие китайцы и сделали видеокарту с шириной шины 64 бита, не распаяв дополнительные 4 микросхемы памяти и отключив два канала.

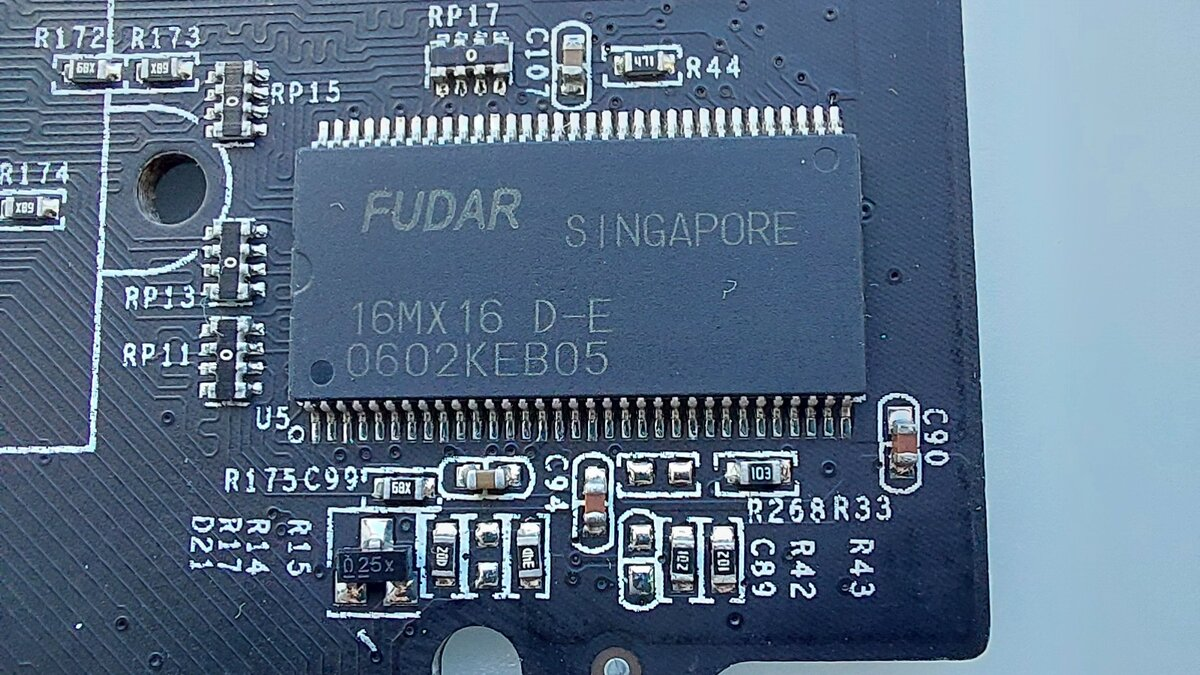

Что тут у нас по памяти… Память производства Fudar. Тип памяти DDR, набрана 4 микросхемами по 32 мегабайта. Память работает на частоте 143 МГц (эффективная 287 МГц).

Кстати найти даташит на данную микросхему памяти, чтобы узнать на какой частоте она реально можно работать у меня не вышло, я думаю до 166 МГц разогнать все-таки можно. Официально память должна работать (и быть установлена) на 200 МГц (эффективная 400 МГц)

Вот пишу я статью и понимаю, что она получится достаточно компактная. Оно в целом понятно, более конкретно мы разжевали в статье про FX5200, да и истории из детства с ней были. А вот FX5500 я держу в руках впервые, да еще плюс ее близкое родство с FX5200 не позволяет повторяться.

Переходим к тестам.

Так как интерфейс у нашей видеокарты AGP 8x нашей тестовой платформой неизменно выступает Intel Pentium D 935 с материнской платой Gigabyte GA-8i865GMK-775.

Первым у нас идет по классике всех видеокарт на обзорах 3DMark 2001. В нем мы набираем 4060 (Ti?) попугаев. Это кстати чуть меньше чем у Radeon 9250.

Ширина шины влияет очень сильно.FX5200 на моей памяти набирала около 7000 попугаев в 2001 Марке. Графический процессор нашего гостя работает в номинале: 270МГц о чем было сказано ранее.

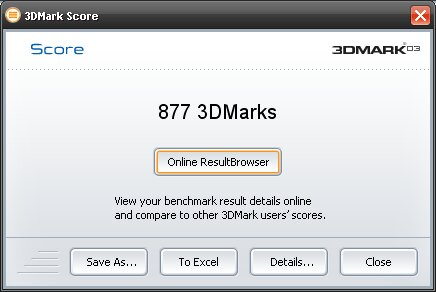

Идем далее. 3DMark 2003. Слезы, боль, страдание. 877 попугаев. Даже FX5200 с 64 битной шиной показывала результат куда больше.

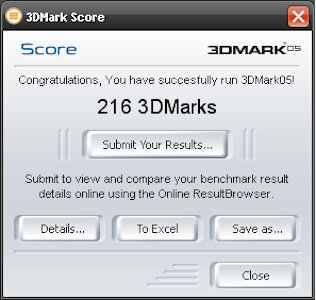

Ну и давайте напоследок 3DMark 2005. 216 попугаев.

Если предыдущий владелец покупал эту карту для игр, то его прям очень жаль.

Минутка информации.

К концу статьи я понял, что я вам соврал, была у меня в использовании FX5500 от вендора PNY. Зачастую он выпускает карты с интерфейсом PCI (Не PCI-E), соответственно у меня такая и была. Использовалась она в паре с AMD Athlon64 3800+ на 939 сокете с «полуотвальным» мостом.

Но на тот момент компьютер нужен был больше для работы, чем для игр. Из интересного, она была с двумя видеовыходами D-Sub и осматривая свои фотоархивы я нашел ее фотографию.

Сама же FX5500 позиционировалась как улучшенная версия FX5200 и совсем немного отставала по производительности от FX5600, если бы не большое количество подвальных видеокарт.

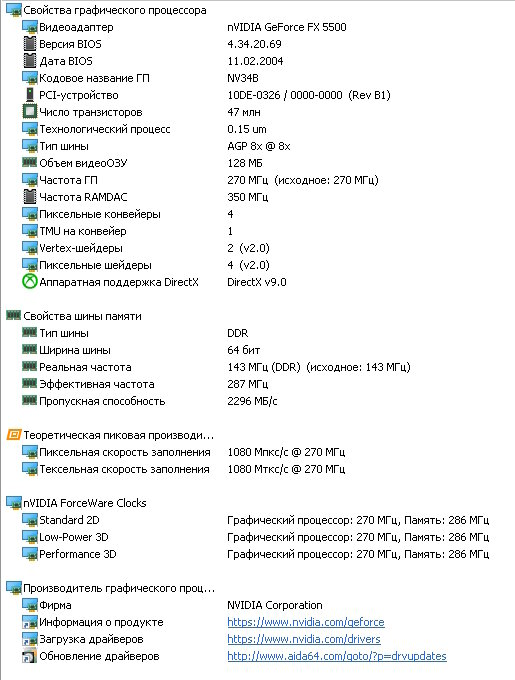

По традиции в конце статьи скриншот характеристик из AIDA64

На этом, пожалуй, все. Не думаю что данная видеокарта, как и статья, вызовет какие-то ностальгические чувства ввиду не сильной распространенности данной видеокарты, но я думаю, некоторым из вас было интересно узнать, что это за зверь (хотя у нас достаточно убогий пример).

Спасибо всем за внимание и до новых встреч.

Приветствую вас мои дорогие читатели.

Это моя первая статья в 2024 году.

Последняя статья была 5 декабря 2023 года, а статья про видеокарту HD3870, где было объявлено об этой статье, была написана аж полгода назад. Вся проблема в моей плавающей занятости, то свободен неделями, то работаю без сна.

Однако пришло время и пора уже выпустить эту статью и вернуть видеокарты подписчику. Надеюсь вам будет интересно.

Перед вами горячая широко известная мощь 2006 года от вендора XFX

Вообще 8 серия видеокарт GeForce еще печально известна своими "отвалами" не только в настольных компьютерах, но и в ноутбуках (К примеру, Acer Aspire 5520G). Наш экземпляр мало эксплуатировали, по этой причине он добрался до нас живым и здоровым и ни разу не тронутый паяльной станцией.

Дизайн видеокарты не отличается от дизайна эталонной nVidia, более того, мало кто отличался дизайном, максимум наносили свои наклейки на кожух.

Длина видеокарты составляет 29 сантиметров. Занимает сразу два слота. Напомню, что длина v составляла 22 сантиметра.

Начало статьи будет достаточно сухим, сразу скажу, самое интересное начнется чуть позже. На информационной наклейке у нас указана модель карты 8800GTX, частота графического процессора: 575 МГц, объем памяти: 768 мегабайт, тип памяти: DDR3 и какие видеовыходы установлены: 2 выхода DVI и S-Video.

Не помню точно, было ли это у 8800 GTX, но у GTX280 точно был индикатор рядом с видеовыходами. Он отображал работу видеокарты, красный – видеокарта не работает (сломана\перегрелась и ушла в защиту), зеленый – все в порядке.

Как я уже сказал ранее, почти все производители использовали эталонный вариант от nVidia, разве что мог отличаться цвет маски. Единственным отличием внешне это было нанесение своей наклейки на кожух системы охлаждения. Внутри же отличий могло быть больше, более высокие или низкие частоты графического процессора, другой производитель чипов памяти, другой график работы вентилятора.

Наш гость из всего вышеперечисленного имеет лишь плавный график работы вентилятора для сохранения тихой работы, но как результат мы имеем более высокие температуры ГП даже в покое.

Думаю с внешним осмотром карты можно закончить, можем лезть под «капот». Разбираем нашу видеокарточку.

Теперь можно начать подключать предыдущую статью про видеокарту Radeon HD3870, и начать делать какие либо сравнения.

Системы охлаждения видеокарт 8800 GTX и HD3870 разные. У HD3870 система питания и оперативная память охлаждалась отдельными радиаторами, а радиатор охлаждения центрального процессора можно было вытащить из кожуха, и представлял он из себя небольшой ребристый радиатор без тепловой трубки.

У 8800 GTX система охлаждения сделана единым целым. Охлаждение цепей питания и оперативной памяти осуществляется общей алюминиевой основой, в которой запрессована медная пластина охлаждения графического процессора. Вентилятор так же крепится на основу. Передача тепла от системы питания и чипов оперативной памяти осуществляется через термопрокладки.

При разборе таких видеокарт как 8800 GT, 8800 GTX, GTX260, GTX280 я всегда замечал, что вокруг графического процессора есть металлическая окантовка. За свою практику я слышал разное мнение о функционале данной штуки, но мое мнение, что она предотвращает деформацию текстолита. Кстати ее так же можно открутить, более тщательно очистить чип от термопасты и ровным слоем нанести новую.

Медленно, но верно мы подбираемся к графическому процессору. Его величество чип G80. На тот момент это был самый крупный и самый сложный чип.

Из интернет источников

В начале ноября прошлого года в сфере потребительской трехмерной графики произошло важное событие – компания Nvidia анонсировала графический процессор нового поколения G80 с унифицированной архитектурой, поддержкой Shader Model 4.0 и DirectX следующего поколения. Новый чип получился чрезвычайно сложным; количество транзисторов в нем достигло невиданной ранее цифры 681 миллион, при этом, аналоговую часть и TMDS-трансмиттеры пришлось вынести в отдельную микросхему. Процессор G80 лег в основу нового семейства GeForce 8800, возглавленного видеоадаптером GeForce 8800 GTX.

Поскольку G80 имел 384-битную шину доступа к памяти и обладал высоким уровнем энергопотребления, новый флагман Nvidia также получился очень габаритным и массивным. Однако, как показало тестирование новинки, эти недостатки GeForce 8800 GTX были легко скомпенсированы выдающимся уровнем производительности в играх.

Частота графического процессора составляет: 575 МГц, частота шейдерного блока 1350МГц, поддержка DirectX 10.1, 32 текстурированных блоков, 24 конвейера растровых операций и 128 унифицированных шейдерных процессоров.

Чип закрыт тепло-распределительной крышкой. К слову "скальпирование" достаточно неплохо помогает.

У HD3870 частота графического процессора составляла 750 МГц, посмотрим, поможет ли это удержать «пальму» мощности среди осмотренных ранее видеокарт.

Оперативная память используется от производителя Hynix типа GDDR3. Память работает на частоте 1800 МГц. Объем одного чипа памяти 64 мегабайта, на видеокарте размещено 12 чипов памяти, что дает в сумме 768 мегабайт. Ширина шины: 384 бита.

У HD3870 использовалась память GDDR4 с частотой 2250 МГц. Но ширина шины там была всего 256 бит, но и объем памяти был 512 мегабайт.

Новый чип получился чрезвычайно сложным; количество транзисторов в нем достигло невиданной ранее цифры 681 миллион, при этом, аналоговую часть и TMDS-трансмиттеры пришлось вынести в отдельную микросхему.

Действительно, на плате имеется еще один чип с оголенным кристаллом, который, кстати, тоже охлаждается алюминиевой основной системы охлаждения через термопрокладку.

Данный чип как раз и отвечает за вывод изображения, и он тоже может «отваливаться».

Скорее всего, по этой причине 8800 GTX не может выводить звук на разъемы DVI, как это делает HD3870.

Видеокарта 8800 GTX поддерживает технологию SLI с возможностью подключения до 4 видеокарт (QuadSLI). Поэтому у нее предусмотрено два вывода для подключения SLI мостика.

HD3870 поддерживала такое же масштабирование по технологии CrossFire.

В углу видеокарты мы можем увидеть эталонный логотип NVIDIA и рядом спикер. Данный спикер очень громко пищит, если вы забудете подключить 6Pin питание к видеокарте.

GeForce 8800 GTX достаточно прожорливая видеокарта. В спецификации было указано, что минимум требуется блок питания на 450W, скорее всего не какой-нибудь подвальный «Китай». Для питания было необходимо два 6Pin коннектора. Зачастую в комплекте к 8800 GTX прикладывали переходник Molex>6Pin.

HD3870 так же требовала блок питания на 450W, но обходилась всего одним разъемом на 6Pin.

Видеокарты от nVidia объединялись в SLI систему специальными мостиками. Если мне не изменяет память данные мостики шли в комплекте с материнскими платами которые поддерживают технологию SLI (Типа Asus M2N-SLI Deluxe).

На самом деле для технологии SLI мостик не играет критически важную роль, он помогает лишь синхронизовать видеокарты с разными частотами графических процессоров. В моем видеоролике(Внимание! Ссылка ведет на Дзен, не является рекламой) SLI мостик не использовался.

Самые внимательные, наверное, заметили что видеокарта, которая показывалась в начале статьи и видеокарта, которая участвовала в разборе это две разные карты. Так и есть, у нас в гостях две видеокарты. Вторая видеокарта от эталонного вендора nVidia. Увы, «отвал» ее догнал, и наклейка с кожуха не уцелела. У нее были выше частоты графического процессора и памяти, которые были снижены для синхронизации с видеокартой XFX и записью видеоролика с тестами в играх.

Пора переходить к тестам. Сегодня у нас все по классике 3DMark 2001\2003\2005\2006. Количество попугаев будем сравнивать с ранее упомянутой HD3870. Для начала ознакомимся техническими характеристиками не на словах, а на скринах.

Тестовая платформа у нас следующая: Intel Core 2 Quad Q9550, DDRII – 8Gb, Windows 7 x64, Материнская плата Asus P5Q PRO P35 чипсет. Пресеты настроек бенчмарков: по умолчанию, разрешение 1024х768х32.

3DMark 2001 является достаточно старым бенчмарком, но именно с него начинаются тесты всех графических ускорителей у меня на канале.

Итак. HD3870 в 2001 марке набирала 33963 попугая. Смотрим результат 8800 GTX.

Несмотря на более высокие частоты графического чипа и памяти HD3870 теряет свои лидерские качества уже в самом начале.

Идем далее. 3DMark 2003. HD3870 показала результат в 34915 попугаев. 8800 GTX, ваш выход.

И снова проигрыш. Вообще HD3870 является аналогом 8800 GT.

Кстати вот вам и прямой пример, когда более высокая частота не является показателем более высокой производительности. А если вы останетесь на моем канале я вам это докажу еще на центральных процессорах.

3DMark 2005. Про поддержку SLI данного бенчмарка информация разная, то держит, то не держит. В общем, проверяем только одну карту. HD3870 показала результат в 16915 попугаев. Смотрим сколько у нашего гостя.

Чем ближе к годам выпуска видеокарт тем меньше разрыв. В данном случае можно это посчитать за погрешность, но не будем

А вообще HD3870 вышла в 2007 году, спустя почти год после выхода 8800 GTX.

3DMark 2006 должен, наконец-то поставить точку кто сегодня займет «пальму» самой мощной видеокарты моего канала. HD3870показала результат 11135 попугаев. Что покажет 8800 GTX?

nVidia GeForce 8800 GTX в сухую победила HD3870, не дав ей не единого шанса.

А теперь короночка. 3DMark 2006 с 8800 GTX в режиме SLI.

Разница в окончательных баллах увы не такая какую мы ожидали от двух видеокарт, но это все из-за того что тест 3DMark комплексный, а не делающий упор только на графику.

Мне кажется, я уже вижу, как ваши ручки тянутся написать «Как ты запустил режим SLI на плате, которая его не поддерживает?» Действительно, материнская плата не поддерживает SLI, но умными головами (а изначально вообще патч был придуман ребятами в AsRock) был выпущен патч не только для активации SLI режима там где это не предусмотрено, но еще и объединять разные по сериям видеокарты.

8800 ПЕЧ GTX достаточно горячие видеокарты. Особенно когда они еще греют друг друга в режиме SLI.

Как я и говорил, у XFX видеокарты вентилятор работает медленнее, что можно заметить в статистике. Лишь только при превышении 80 градусов происходит резкий скачок оборотов, когда вторая видеокарта с более высокими оборотами просто не дошла до этих температурных значений.

Ну и под конец фотография установки этих двух монстров в один системный блок. Даже в 2024 году это до сих пор выглядит прикольно.

Моя статья подошла к концу. Спасибо всем за внимание и до новых встреч.

Выражаю благодарность подписчику grenadiervint за предоставление видеокарт для статьи.

Если вам было интересно вы так же можете почитать другие статьи о видеокартах, подборка откроется по этой ссылке.

Под спойлером не является чем то обязательным.

Так же при желании вы можете поддержать мое творчество и отправить донаты по этой ссылке. Донаты принимаются от 2 рублей. Так же подключена монетизация и от самого Pikabu.

Здравствуйте друзья.

Данная статья является перезаливом ранее самостоятельно удаленной статьи из за большого количества ошибок

Статья про Intel Pentium 133MHz вам зашла очень хорошо, читал много комментариев, где вы делились вашими историями и воспоминаниями. Спасибо вам большое.

Сегодня у нас речь пойдет о компьютере примерно 2005 года производства. До нас он добрался в слегка модернизированном, но в целом в родном состоянии.

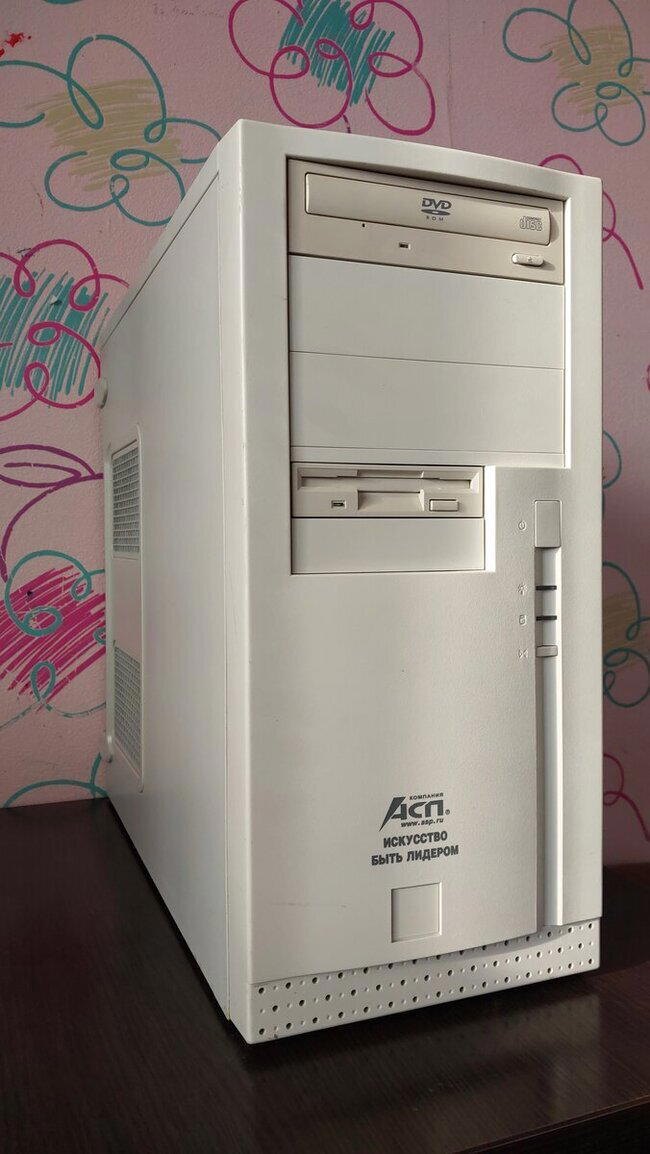

Системный блок был собран в классическом корпусе InWin, родной блок питания PowerMan увы не дожил, был заменен на FinePower.

Задняя панель немного обогащена FireWire (IEEE1394) планкой и планкой с Game и Com портом. Вентилятор на заднюю стенку хозяин поставил явно позднее

Доподлинно неизвестно как данный системный блок попал к предыдущему владельцу, но №22 намекает на то, что возможно это офисный ПК. После того как мы заглянем внутрь вы поймете почему я так решил, игровым его точно не назвать… хотя.

Внутри конечно выглядит в наше время простовато.

Вот качество корпуса на высоте, толстое железо, CD и Floppy дисководы на салазках, для жестких дисков отдельная съемная корзина. В комплекте с такими корпусами практически всегда шел блок питания PowerMan на 350W. К сожалению родной до нас не дожил, и кто то поставил FinePower.

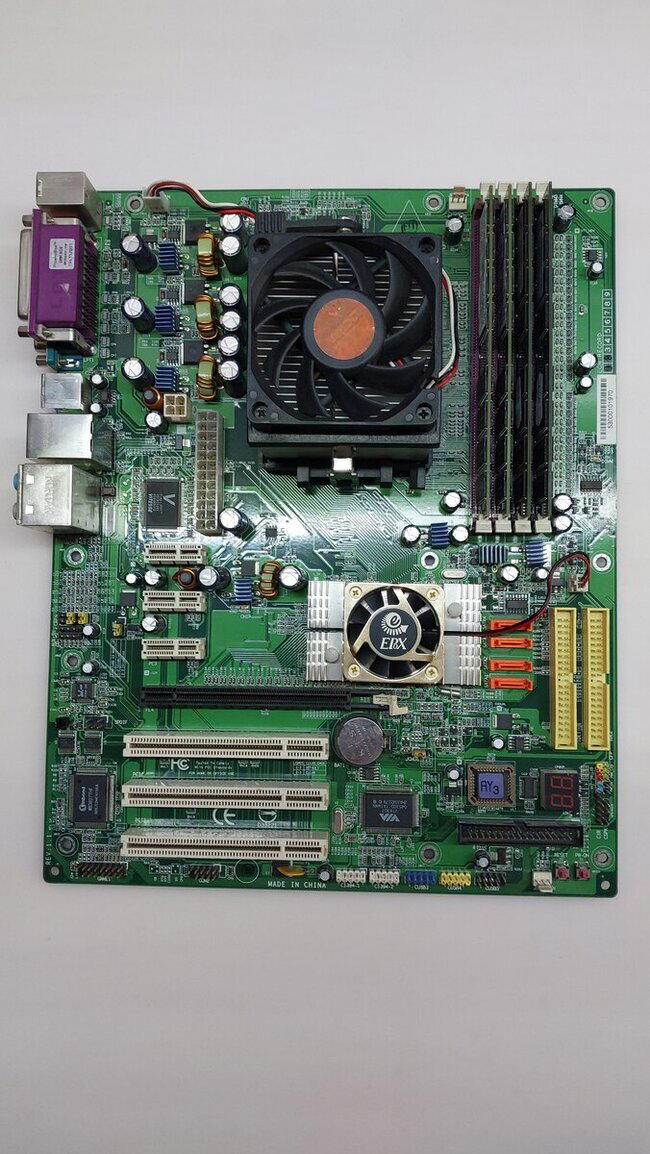

На что сразу можно обратить внимание – это на огромную материнскую плату, которая крепится на 10 винтов. Форм-фактор материнской платы ATX ее размеры 305х244мм.

Что можно еще отметить из интересного.

У материнской платы есть сегментный индикатор POST кодов, различные светодиоды показывающие работу того или иного узла материнской платы, тест-поинты для измерения напряжений при диагностике платы, кнопки включения и перезагрузки, 2 IDE и 4 SATA порта которые позволяют подключить к материнской плате до 8 жестких дисков и радиатор с вентилятором на чипсете материнской платы.

Опытные господа уже опознали, что эта материнская плата относится к Socket 939.

Действительно, материнская плата у нас на Socket 939 с чипсетом nForce 4 Ultra. На вопрос как это чудо дожило до нас и еще ни разу не отвалилось, отвечу кратко – хорошее постоянное обслуживание.

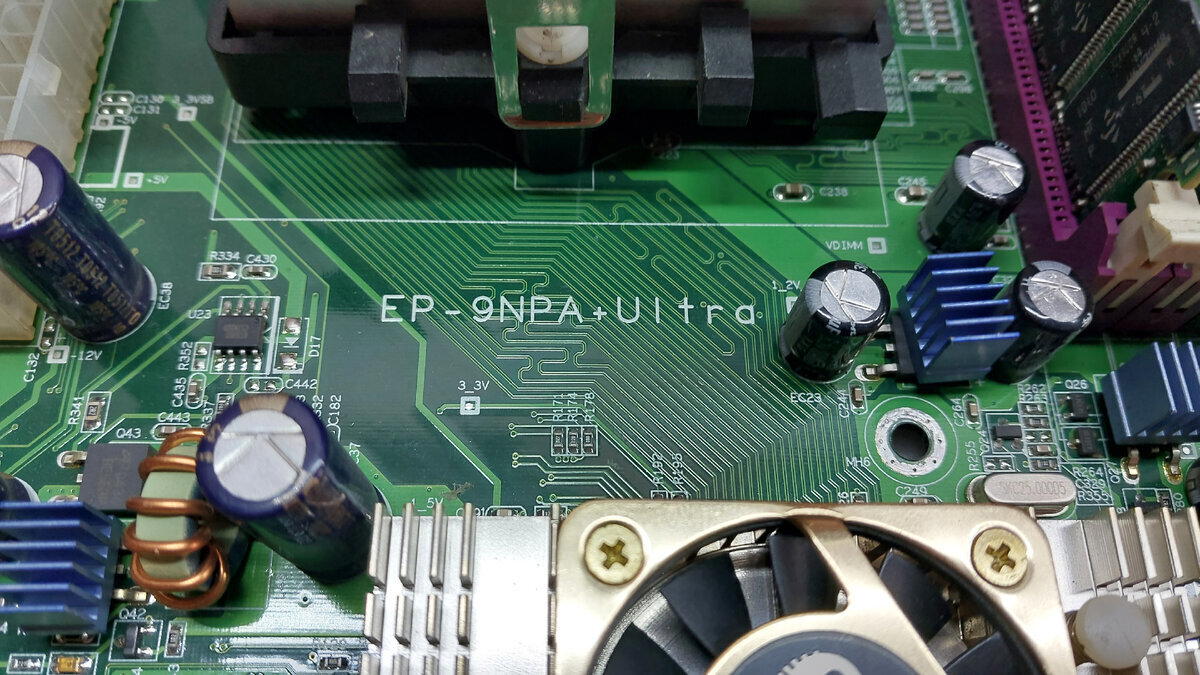

Фирма платы уже давно не на слуху, тут у нас с вами Epox EP-9NPA+Ultra.

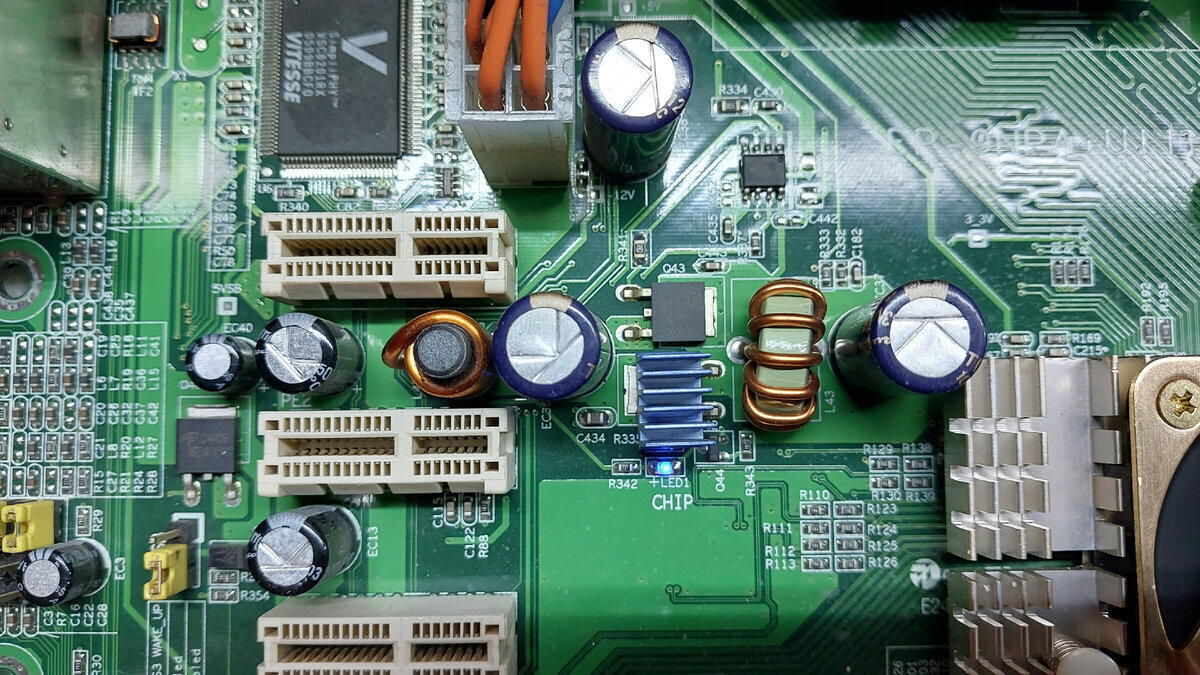

Синие радиаторы, разбросанные тут и там по транзисторам, это чей-то моддинг, как сказал хозяин – оно тут уже стояло.

Плата выглядит достаточно свежо, не сказать что ей почти 20 лет. Вот что значит чистить технику вовремя.

По традиции окунемся в мои воспоминания.

Лично меня с 939 сокетом что-то стало связывать ближе к 2012 году когда стали массово отказывать платы по PCI-E x16. Спустя какое-то время их скопилось достаточно большое количество, и часть плат были установлены в качестве серверов с PCI видеокартами S3Trio. Эту историю я как раз описывал в статье про S3Trio.

Но изначально с 939 и последующим ее отвалом чипсета, я столкнулся на компьютере моего двоюродного брата. Я помню ему приобрели новый компьютер в 2005 году фирмы DEPO, DEPO тогда использовал достаточно поганые материнские платы WinFast с пассивным охлаждением на чипсете. В целом той конфигурации (Athlon 3200\2Gb\HDD 250Gb и встроенная nForce 6100) хватало для прохождения многих игр. Комп внезапно умер до конца гарантии, просто вылетел синий экран, и он больше не включился. По гарантии брату поменяли комплектуху на одноядерный Intel Celeron 420 и встроенной Intel GMA, про игры пришлось подзабыть… На моей памяти это был первый отвал с которым я познакомился так своеобразно.

Сейчас очень сложно доказать что у тебя на руках плата с nForce 4 Ultra которую не разу не касалась струя фена. Мы до него еще дойдем.

Давайте рассмотрим более подробный состав материнской платы.

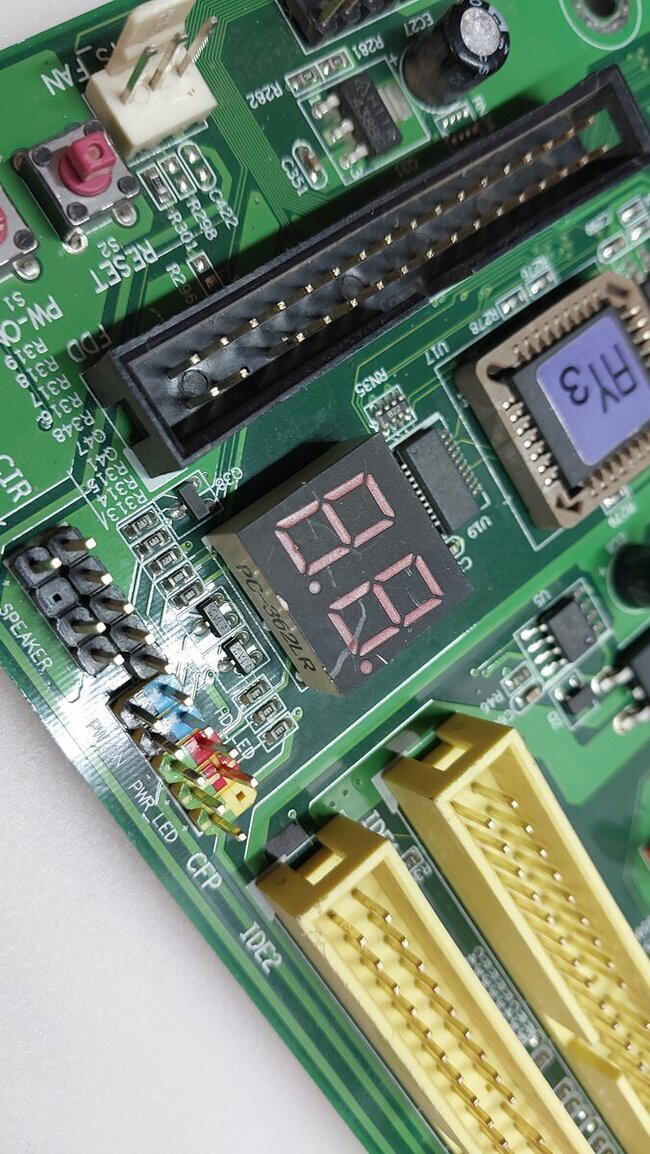

Первым что бросается в глаза сегментный индикатор POST кодов, который ярко светится и при работающем компьютере. Вообще идея эта не нова, Epox использовал эти индикаторы еще и на 462 сокетах.

Кстати сейчас я задумался, я не разу не видел POST индикатора на платах под Intel.

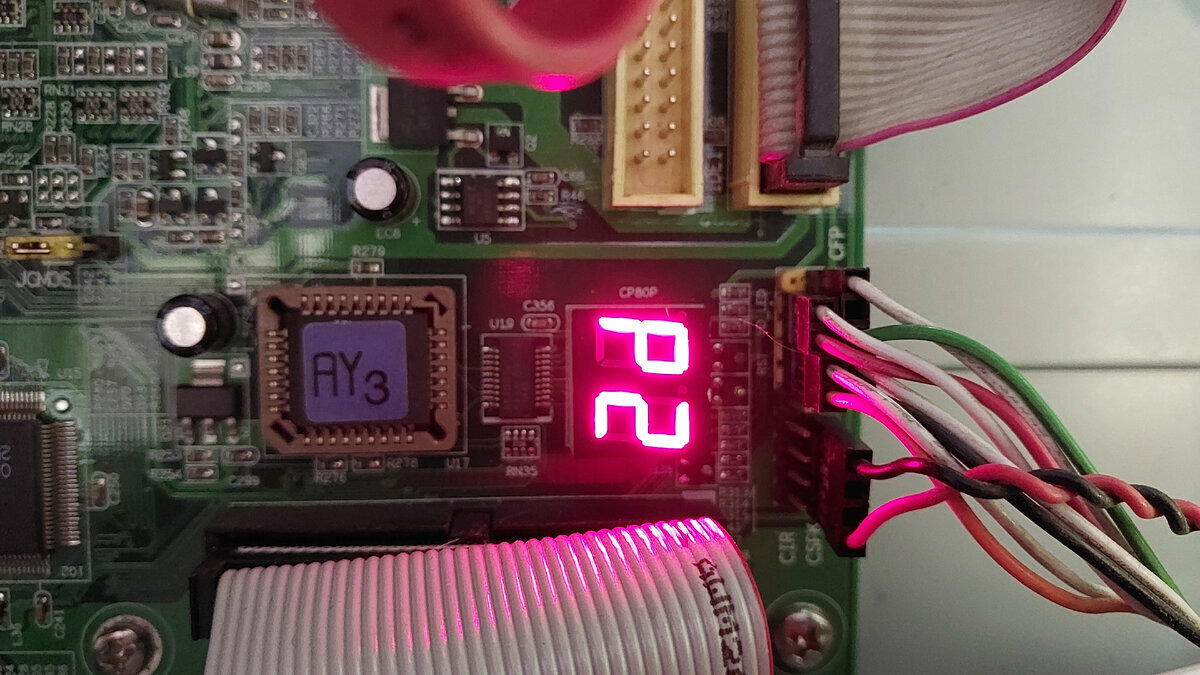

На Socket AM2 на данном индикаторе при запущенной ОС транслируется температура процессора.

Рядом с индикатором в “кроватке” размещается микросхема BIOS.

Зачастую когда чипсет уже выходил из строя плата стопорилась на кодах 26, либо все время делала процесс C1>C3>25>Reset и все по новой.

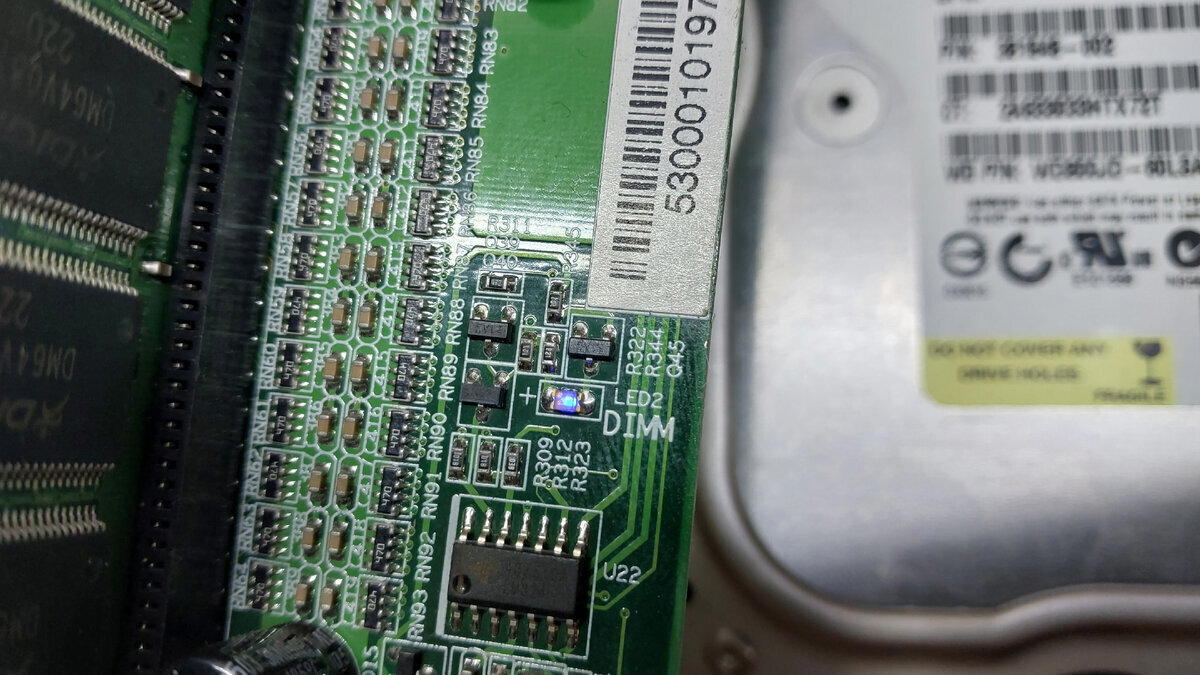

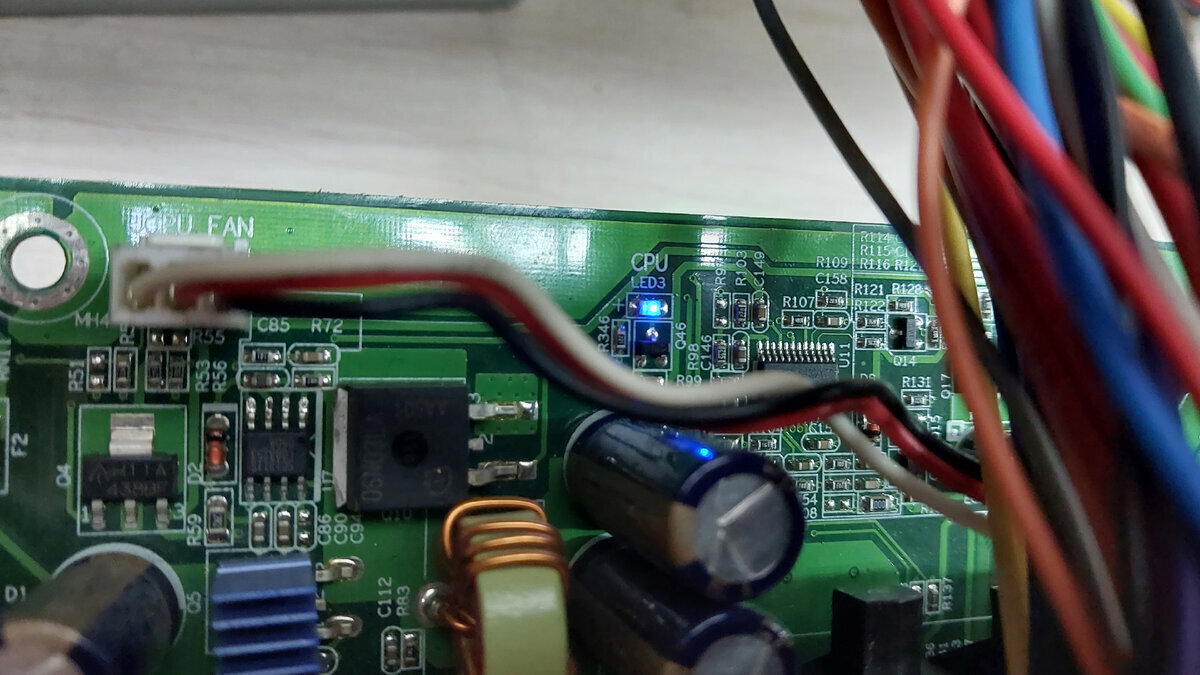

Индикаторы активности компонентов на материнской плате. Если что то не работает они не горят. Среди индикаторов: CPU (процессор), DIMM (оперативная память), CHIP (чипсет nForce 4 Ultra).

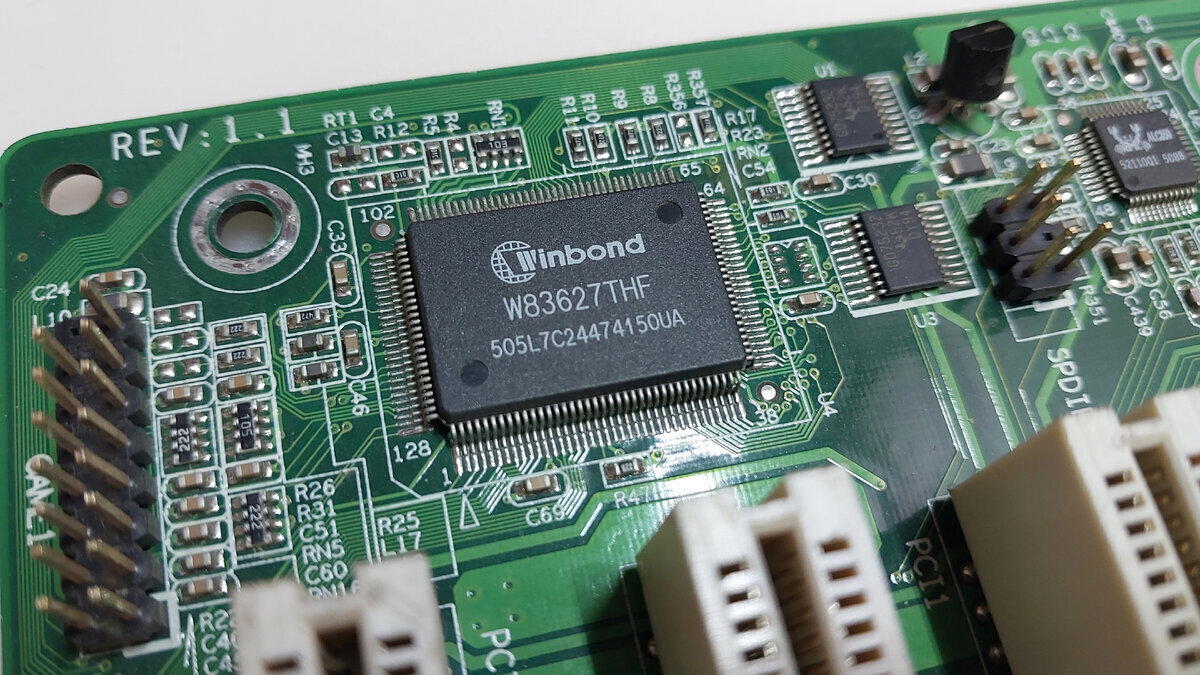

В нижнем левом углу платы рядом с колодкой GAME порта притаился мультиконтроллер.

Тут же в углу мы можем увидеть ревизию материнской платы.

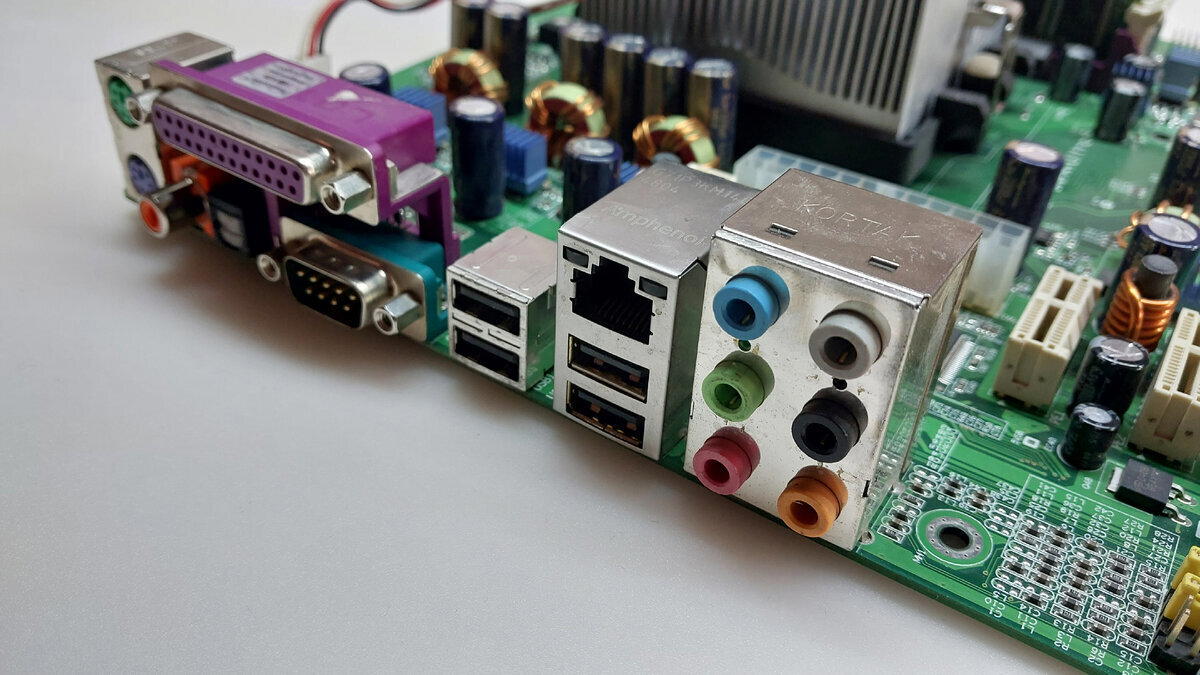

На задней панели у нас все стандартно: 2 PS\2 для клавиатуры и мышки, 1 коаксиальный SPDIF, 1 оптический SPDIF, COM порт, LPT порт, 4 USB порта, LAN порт и 6 аудиовыходов.

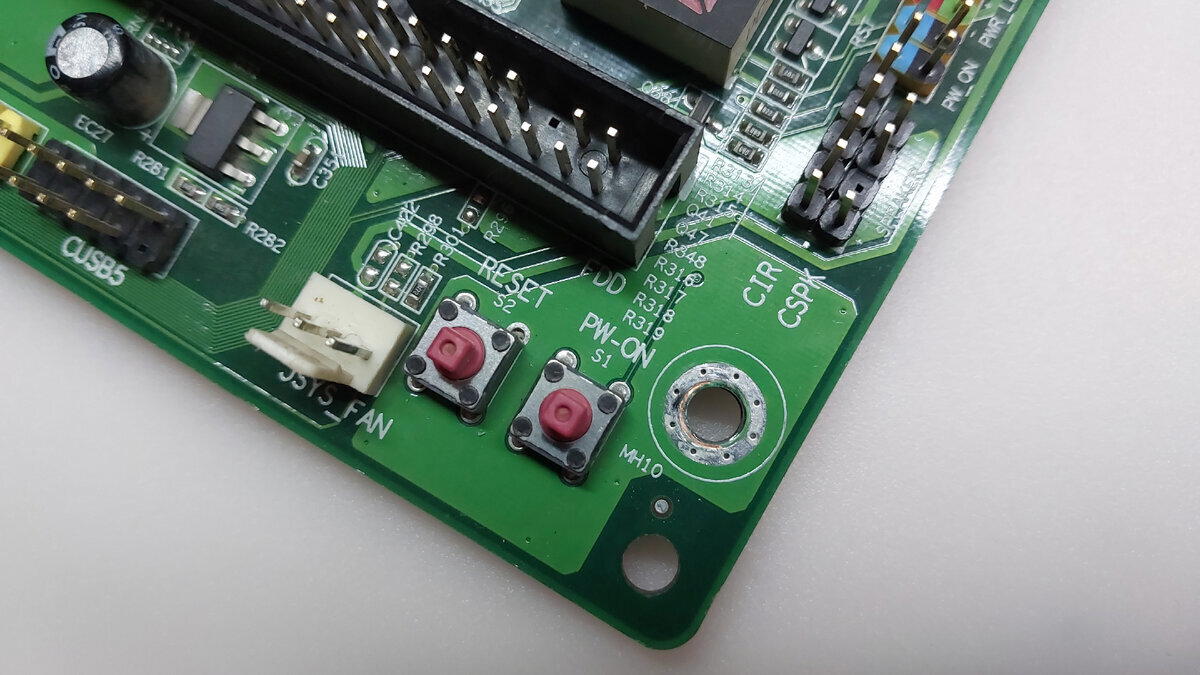

Неизвестно для чего были сделаны встроенные кнопки включения и перезагрузки, но они тут есть и они удобны как минимум для диагностики. Хотя возможно представление о том, как должны выглядеть игровые платы, искажено со временем.

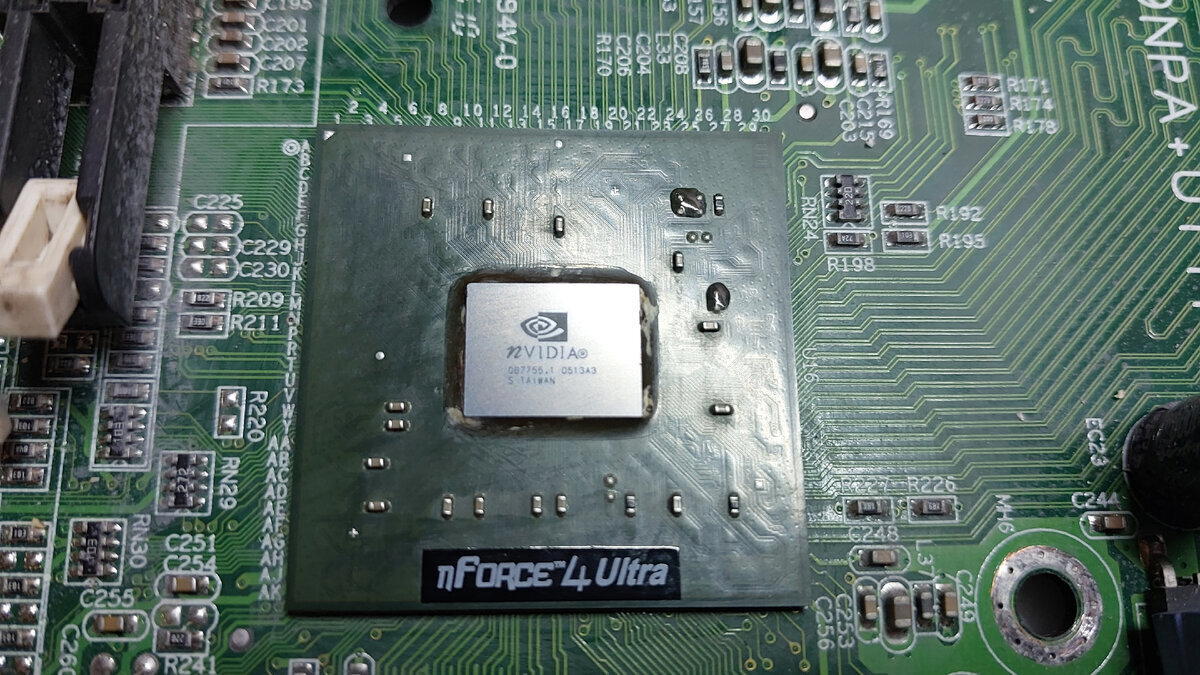

Как было сказано в самом начале на плате установлен чипсет nForce 4 Ultra. Чипсет славится своим «горячим» нравом и зачастую охлаждается активной системой охлаждения. Но зачастую клиенты не обслуживали должным образом свои компьютеры и чипсеты перегревались от пыли, либо от заклиненного вентилятора. Хотя еще бывали случаи, когда систему охлаждения чипсета перекрывала огромная видеокарта.

Первое что отказывает при перегреве чипсета это шина PCI-E, потом может отказать либо USB, либо SATA, а позже и полный отказ. Так же еще иногда среди неисправности может быть сброс настроек BIOS при полностью заряженной батарейке.

Интересный факт.

После отказа PCI-E x16 можно подключить видеокарту к PCI-E x1, и она будет успешно работать. При этом такие устройства как Wi-Fi адаптер может работать и на PCI-E x16.

Socket 939 был продолжением Socket 754. Под него выпускались как одноядерные так и двухъядерные процессоры. Так же с приходом 939 сокета была добавлена поддержка двухканального режима оперативной памяти. Сам контроллер оперативной памяти находится в процессоре.

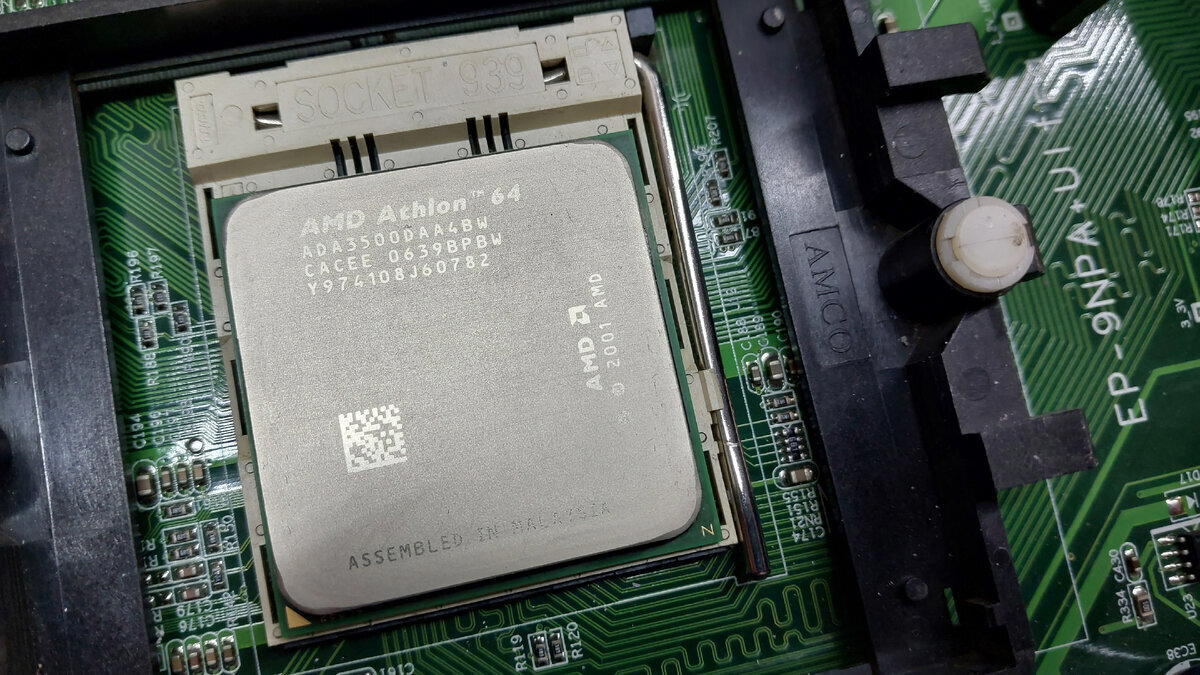

У нас в комплекте стоит процессор AMD Athlon64 3500+, увы, одноядерный.

Процессор AMD Athlon64 3500+ на ядре Venice поддерживает инструкции SSE, SSE2, SSE3. Процессор работает на частоте 2.20GHz и имеет 512Кб кэша второго уровня. Тепловыделение примерно 67 Ватт. Оценка производительности по Windows 7 4.2. На удивление на 2023 год тянет YouTube в качестве 360P.

Интересный факт

Двухъядерный четырехпоточный Intel Atom D525 с частотой 1.8GHz выдает оценку производительности в Windows 7 всего 3.7.

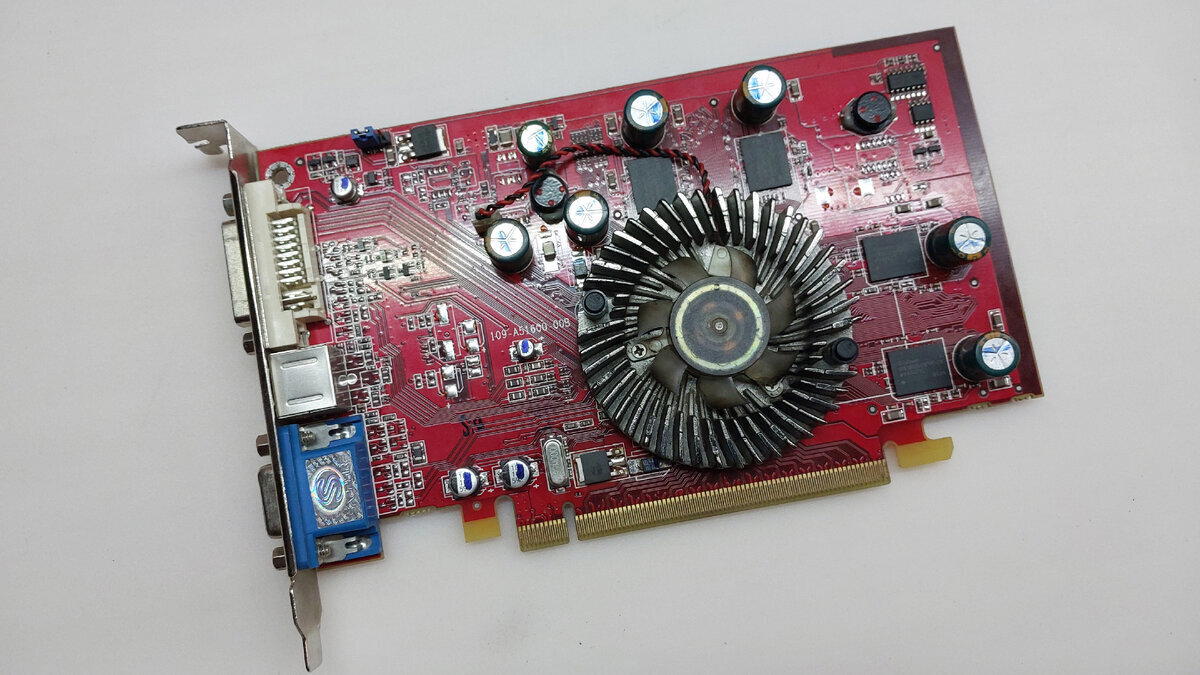

Внутри компьютера была установлена видеокарта ATI Radeon X600Pro 256Mb. Судя по наклейкам, выпущена была компанией Sapphire. Более подробную информацию о ней я сделаю в отдельной статье.

Накопителем выступает жесткий диск Western Digital на 80Gb с интерфейсом SATA. Из интересного только то, что у диска два разъема под питания (но нельзя подключать одновременно, это сделано для совместимости).

Подозреваю, что диск был заменен, так как его дата выпуска свежее всех остальных комплектующих. Либо компьютер самосбор.

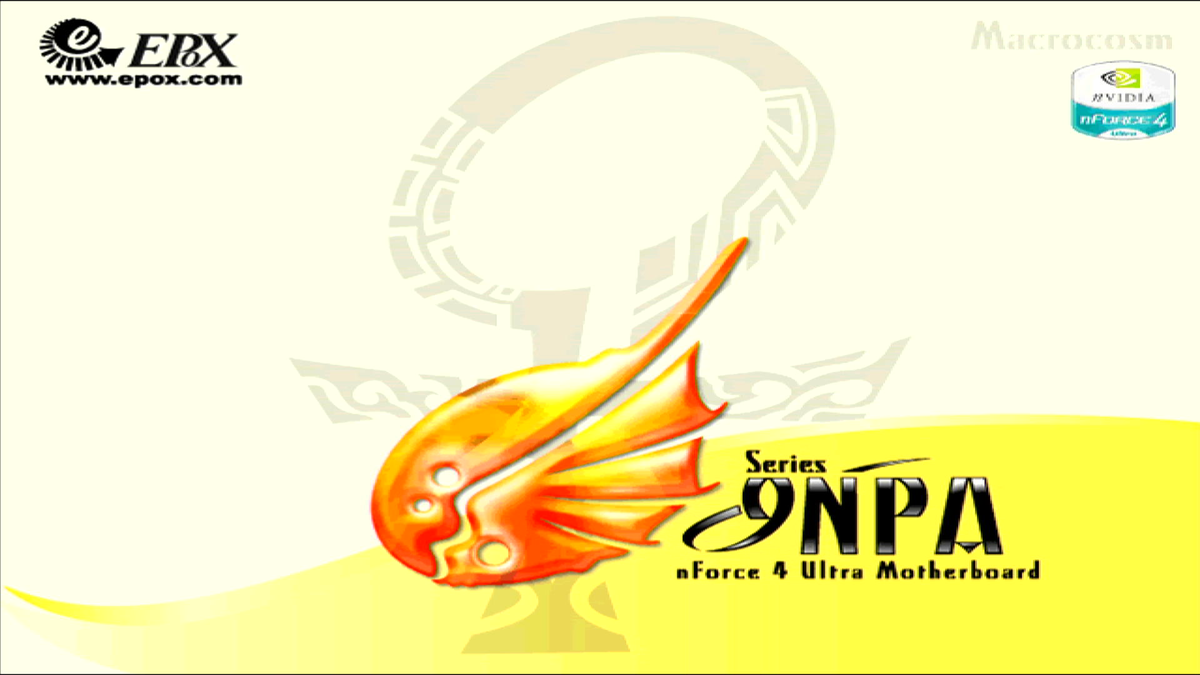

При включении компьютера нас встречает красивая загрузочная картинка с серией материнской платы

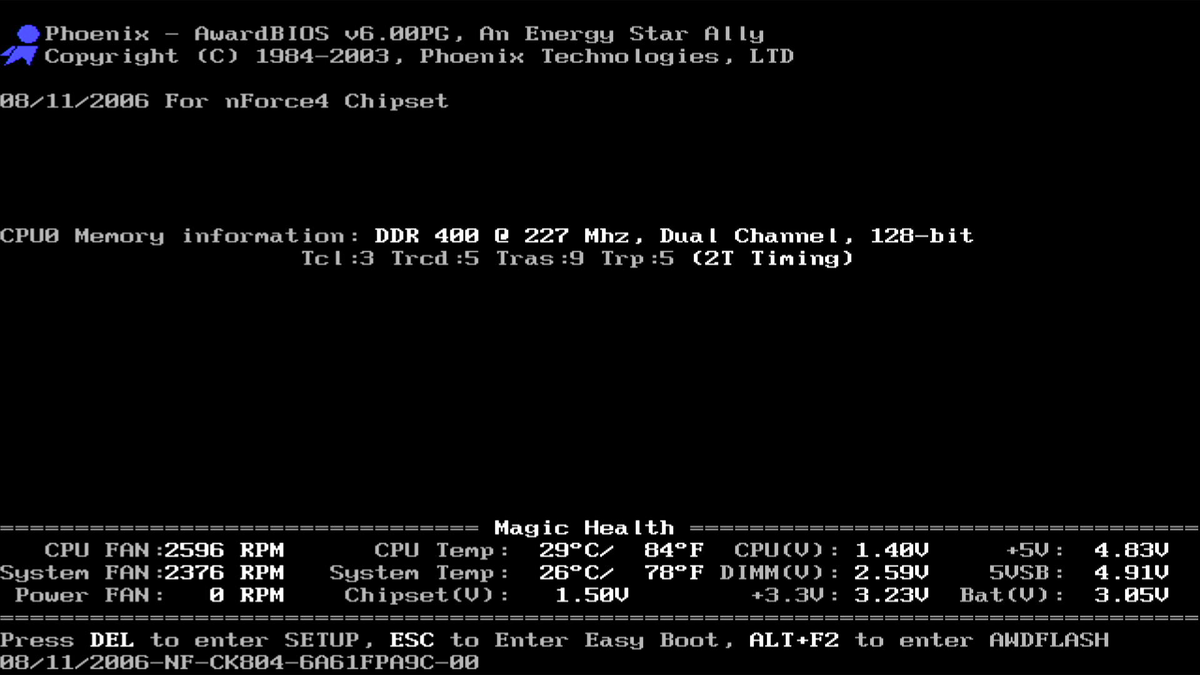

Однако если выключить загрузочную картинку мы можем наблюдать классический экран Epox, где помимо наименования процессора и скорости оперативной памяти мы еще увидим в реальном времени обороты вентиляторов и температуру процессора с чипсетом.

Сам BIOS тут классический двухтабличный Award. Единственное что ушло со временем – это переключение цветовой гаммы.

Как вы могли заметить по POST экрану, частота памяти составляет 227 мегагерц. И действительно, компьютер был немного разогнан. Частота процессора после разгона составляет 2.30GHz, по словам предыдущего владельца так YouTube показывает в 360p намного стабильнее.

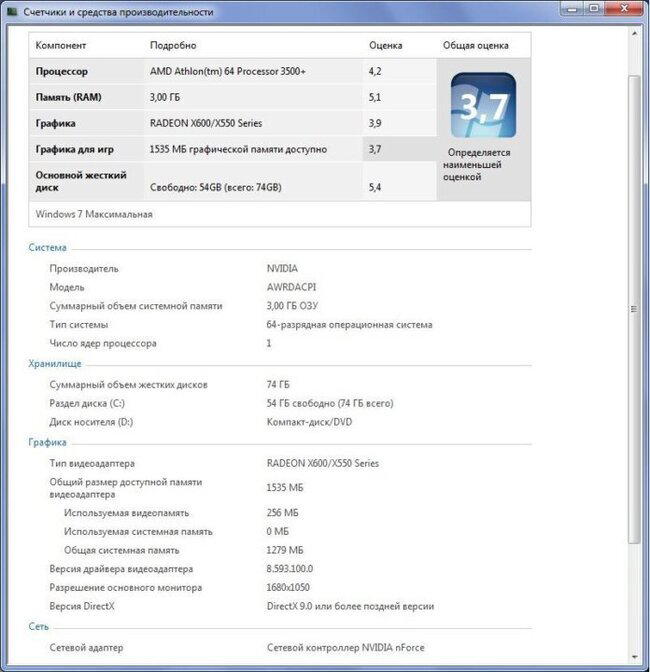

Давайте посмотрим на общую оценку Windows 7

Кстати на Windows Vista х64 и Windows 7 x64 невозможно найти драйвера на Game порт, поэтому его необходимо отключать, любо в диспетчере все время будет неизвестное устройство. Максимально, какую систему можно без проблем поставить это Windows 8 x64 (не путать с 8.1).

На что способен этот компьютер в 2023 году? Сказать сложно. Если поставить видеокарту GeForce 9500 хотя бы, то YouTube начнет крутить чуть активнее, ну и в чуть большее количество игр можно поиграть. Офисная работа? Давно ли офисная работа это только печатать в Word, это как минимум еще проверка писем, сканирование в PDF, да и много еще чего. В целом его еще можно эксплуатировать тем, кто не торопится (хотя с SSD он прям неплохо прибавляет в скорости), но у нас с вами остается нюанс в лице крайне ненадежного чипсета. Остается только один вариант, ценителю или коллекционеру.

За всю мою практику мне один раз удалось полноценно пощупать комплект с двухъядерным процессором AMD Athlon64 x2 3800 на 939 Socket. Ощущения от опыта были двоякими. Весь компьютер целиком показался, каким-то более задумчивым, медлительным, и, кстати, очень горячим. Это если сравнивать с тем же x2 3800, но под АМ2.

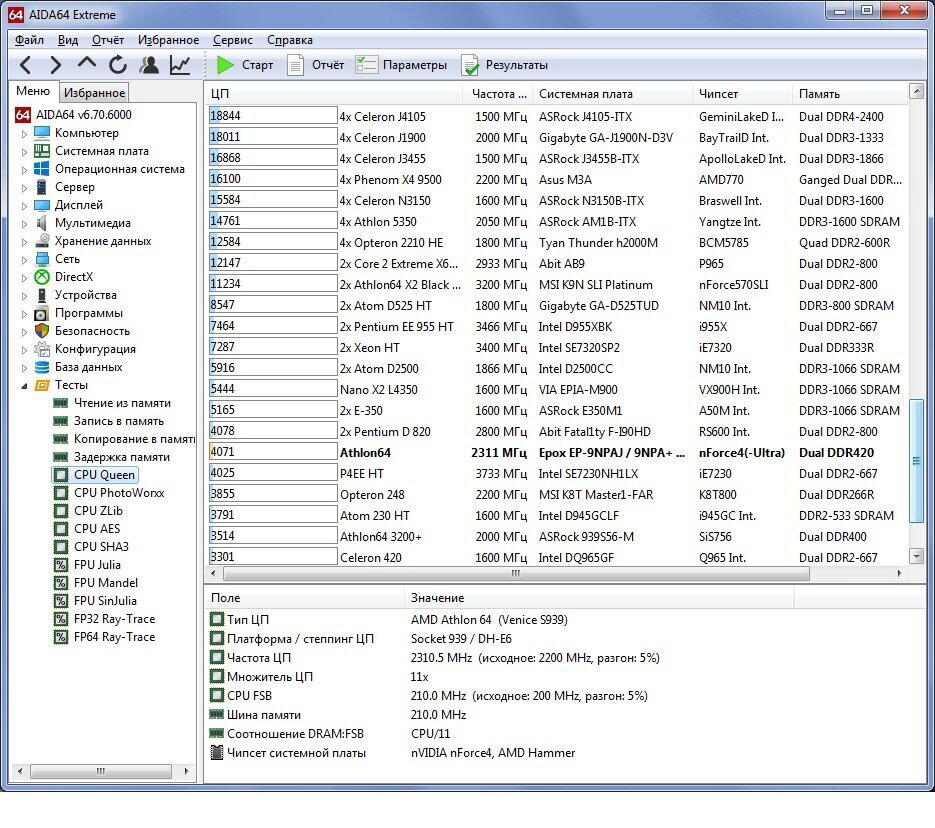

По оценке CPU Queen в программе AIDA64 процессор в разгоне набирает 4071 попугай и встает ровно под Intel Pentium D 820.

В целом мне больше не чего добавить про данный компьютер, но возможно есть какие-нибудь истории у вас.

Скорее всего, данная статья не создаст такой фурор как статья про Intel Pentium 133MHz, но я надеюсь, она вам так же понравится.

Спасибо всем за внимание и до скорых встреч.

PS. Во время чтения статьи вы наверное увидели что об оперативной памяти нет ни слова. Я просто не стал акцентировать на ней внимание так как это самая простая DDR PC-3200 производства Hynix.

Говоря о видеокарте MX440, какие чувства у вас возникают?

Данная видеокарта является достаточно известной и даже иногда используется в качестве мемов.

Лично я к данной видеокарте отношусь очень положительно, это была моя третья видеокарта с момента приобретения домашнего компьютера и она удовлетворяла большую часть моих потребностей. Я играл на ней в такие игры как Half-Life, Half-Life 2, GTA Vice City, GTA San Andreas, Call Of Duty, Call Of Duty 2,Блицкриг, Дальнобойщики 2, NFS U2 и многие другие.

Даже после того как я купил FX5200 и сильно разочаровался в производительности DirectX 9 (а моей любимой игрой был Half-Life 2), я ушел обратно на MX440 и сидел вплоть до 2009 года. Современный Half-Life 2 на любой FX запускается уже с автоматической припиской –dx8 что многократно повышает производительность, но это уже другая история.

Сразу хочу предупредить, что дальше в статье будет еще очень много о личном использовании карт данных серий (а у меня их было немало).

Говоря о GeForce MX440 нельзя сразу определить насколько она производительная. Несмотря на все наклейки с объемом памяти, а иногда и шириной шины, нельзя с уверенностью сказать насколько она будет быстрой. При этом она еще существует на двух разных ядрах: NV17 и NV18.

Наша гостья сегодня на ядре NV17.

nVidia GeForce 4 MX440. Лицевая сторона.

Первое что бросается в глаза это пассивная система охлаждения и фиолетовый текстолит. Некоторые сразу могут определить вендора Palit Daytona который позднее станет просто Palit.

nVidia GeForce 4 MX440. Обратная сторона

Кстати недалеко от радиатора охлаждения есть разъем для подключения вентилятора, видимо предполагались версии с активным охлаждением. Но чаще всего этим пользовались ребята, которые выжимали из видеокарт соки, либо чтобы банально не грелась. Кстати именно из за пассивного охлаждения маленький я (мне было 11) познакомился с первым в жизни "отвалом". А потом из за недостатка охлаждения я словил "отвал" жесткого диска, но это тоже другая история.

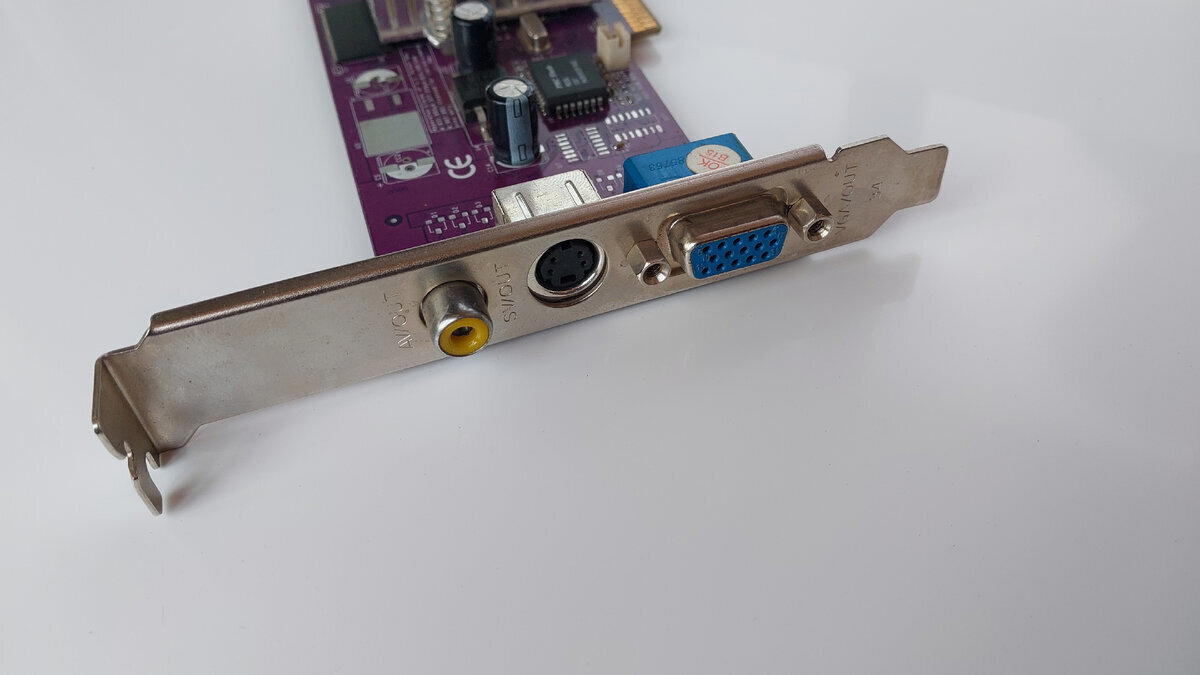

Видеовыходы

По количеству разъемов для вывода картинки все отлично, у нас их 3, но все аналоговые. D-Sub(VGA), S-Video(чисто композит) и RCA(тюльпан, колокольчик). Кстати нельзя одновременно подключить к ней два телевизора через S-Video и RCA.

Помню, как я впервые подключился к домашнему телевизору через длинный шнурок RCA. Долгая борьба с качеством картинки и пониманием что ни чего ты тут не сделаешь. Зато, таким образом, я мог показывать всей семье сидящей на диване наши фотографии с цифрового фотоаппарата или запускать какое-нибудь кино с DVD диска, так как DVD проигрывателя у нас не было, был обычный видик GoldStar. Кстати данный метод я эксплуатировал до 2017 года. Я очень часто переезжал и еще в начале 2010 года собрал компактный Pentium 4 именно с такой видеокартой. А на съемных квартирах чаще всего были кинескопные телевизоры с композитом к которым я и подключал свой так называемый медиа центр.

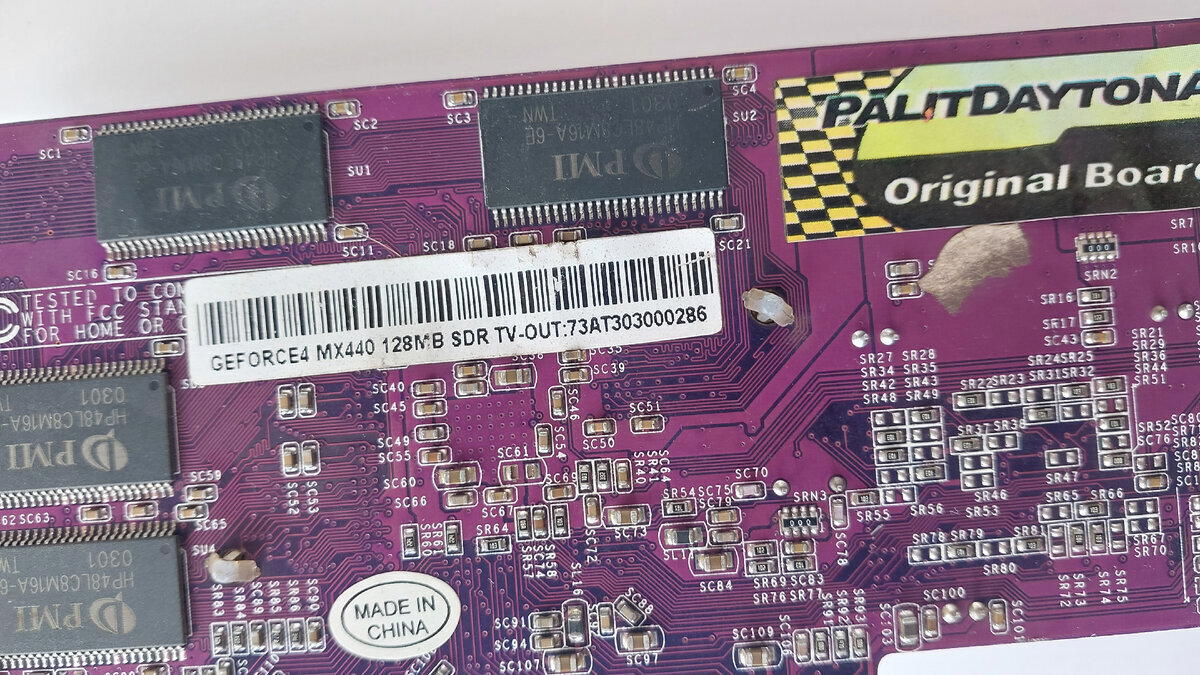

Наклейка с характеристиками. А у нас тут целых 128 Мегабайт.

Вообще когда я был мелкий все MX440 что я брал в ближайшей комиссионке были на 64 мегабайта. Когда у них появилась версия на 128 мегабайт за целых 700 рублей (2005 год вроде) я очень долго ходил и облизывался, ведь я думал, чем больше памяти, тем быстрее видеокарта. Будем честными вы, скорее всего, тоже когда то так думали. Потом там правда появилась, по моему мнению, карта еще лучше, MX4000 на 256Mb которую я в итоге и купил.

Вернемся к нашей гостье.

Графический процессор

Начнем с того что данная карта относится к таким картам от которых у игроков в то время сложилось плохое впечатление. Нет, не из за ограниченной поддержки чего либо, а из за тормознутости.

Графический процессор как я уже говорил на ядре NV17 и работает на частоте 250МГц.

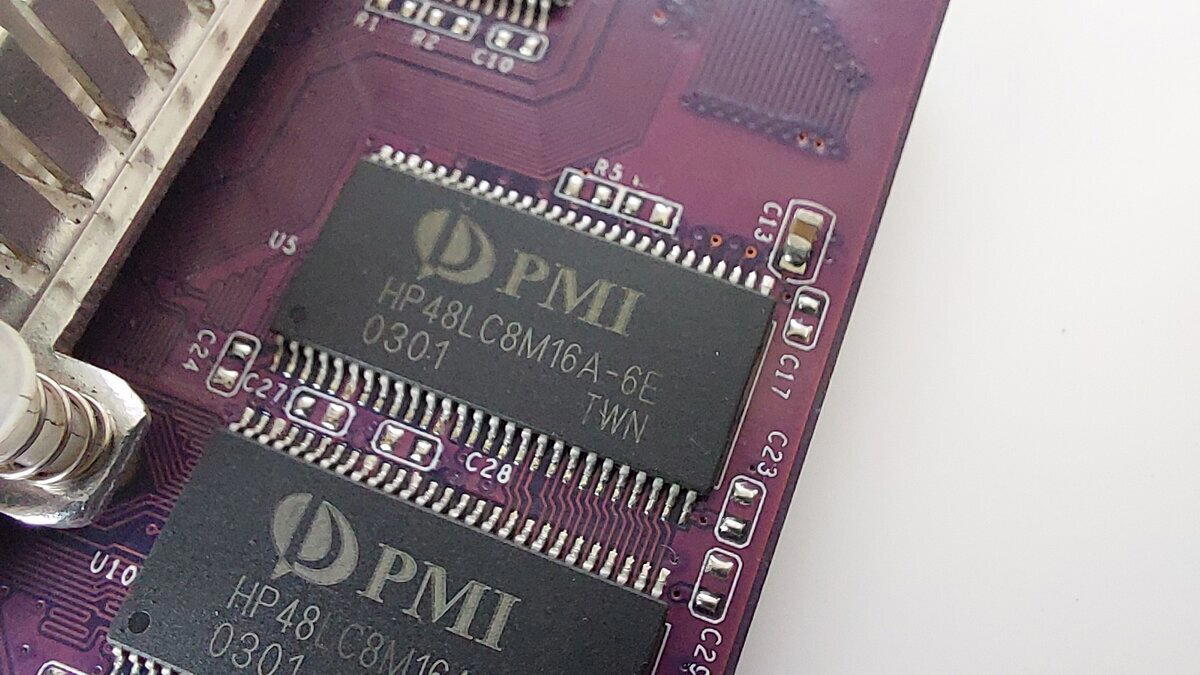

Чипы оперативной памяти PMI.

Память тут построена на 8 чипах SDRAM (!) памяти по 16 мегабайт, что в сумме составляет 128 мегабайт, работает на частоте 287 (!) МГц c шириной шины 128 бит. Именно память тут и является таким узким горлышком производительности. Единственное что я только не понял, это как достигли такой частоты на SDRAM, вроде как 200 МГц был потолком. Аппаратный DirectX 7.1, пиксельные и вертикальные шейдеры на данной видеокарте эмулированы.

Именно на такой тормоз капали мои слюнки в детстве, интересно сразу бы я заметил разницу или нет. На тот момент у меня стояла MX440 AGP 8x уже построенная на ядре NV18, с памятью хоть и на 64 мегабайта, но уже DDR. Бонусом было активное охлаждение видеокарты и разъем DVI.

Микросхема с прошивкой

Смотря на все эти характеристики можно предположить, что карта относится к офисному сегменту, однако зачем такой большой объем памяти для тех лет?

Кстати AGP шина у данной карты 4х.

Давайте глянем на тесты этой карточки.

На моей неизменной тестовой платформе с Intel Pentium D 935 карта выбивает 3515 попугаев... Но ведь секунду, GeForce 2 MX400 с 32 мегабайтами выбивала 3000 попугаев. Как видите объем памяти не чего не значит.

Можно бы сделать финал, но...

У меня есть еще одна видеокарта MX440. Мы не будем ее разбирать так досканально, мы лишь глянем внешку.

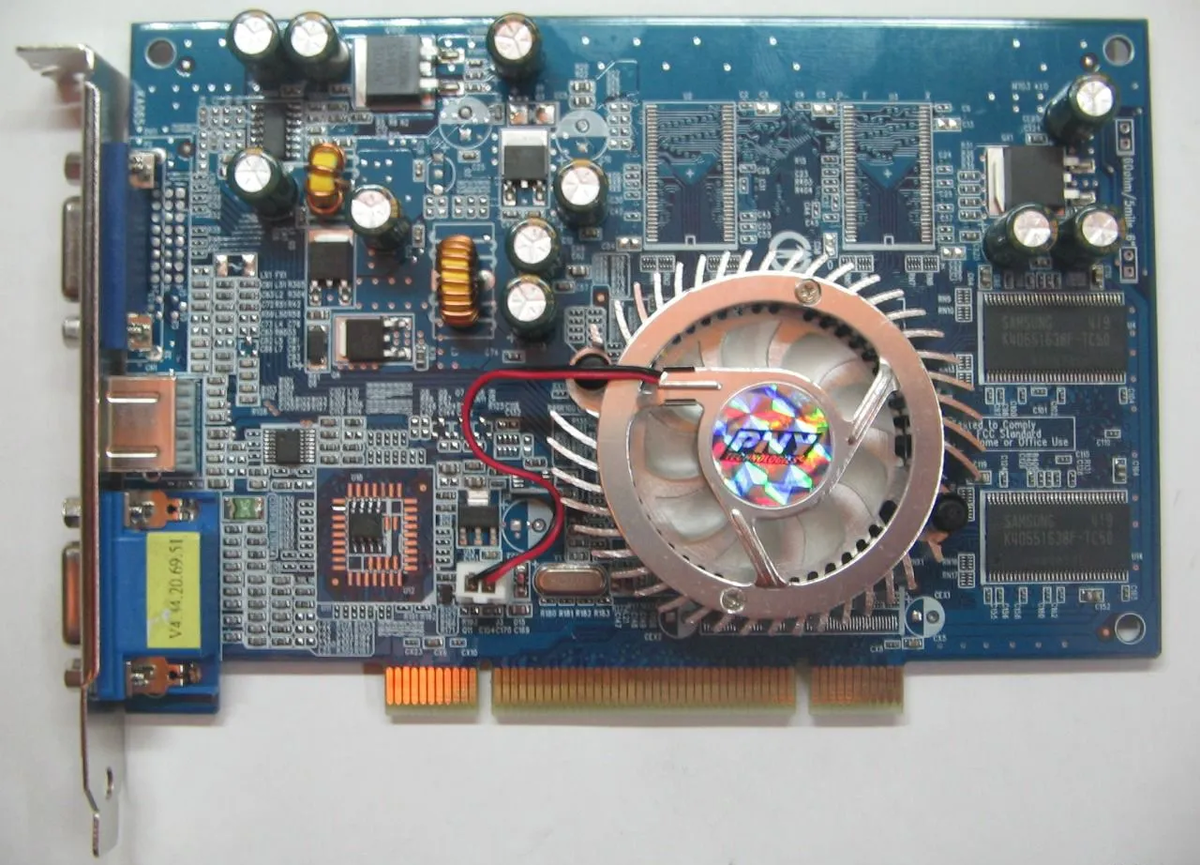

Согласитесь, это уже похоже на видеокарту на которой можно поиграть. Из технических характеристик это у нас ядро NV18, о чем говорит нам наклейка с припиской 8X, частота графического процессора 275МГц и память у нас из 8 микросхем DDR памяти по 8 мегабайт работают на частоте в 500 МГц с шириной шины 128 бит. Данная карта выбивает в 3dMark 2001 7200 попугаев, что даже больше чем выбивает FX5200, но при этом не догоняет ATI Radeon 9100 о котором мы поговорим в следующей статье.

А на этом я пожалуй закончу. До скорых встреч и всем спасибо.

Продолжаем разбирать списанное дорогие друзья. Сегодня к нам попал обрезок полноценной Riva TNT2. А обрезан он именно по шине, не зря в названии есть приписка "M64".

Итак давайте посмотрим на данный экземпляр чуть ближе.

nVidia GeForce Riva TNT2 M64. Лицевая сторона.

nVidia GeForce Riva TNT2 M64. Обратная сторона

Видеокарта достаточно компактная, у AGP разъема нет привычного крючка для фиксации платы в разъеме, а из видеовыходов у нас только D-Sub (VGA).

Система охлаждения активная, но радиатор очень тонкий. В работе видеокарта прогревается до сумасшедших 55 градусов(при проверке в 3DMark)

В отличии от предыдущей видеокарты, здесь известен вендор который ее выпускал.

Наклейка с описанием карты

Изготовитель данный видеокарты Ennyah (если честно ранее никогда не слышал).

Пробежимся немного по техническим характеристикам данной видеокарты.

Графический процессор

Частота графического процессора составляет всего 125 МГц, не имеет пиксельных шейдеров и на борту у нас аппаратная поддержка только DirectX 6.0

Оперативная память

Память у нас здесь типа SDRAM набранная 4 микросхемами Samsung по 8 мегабайт - в сумме 32 мегабайта памяти на борту. Память работает на частоте 125МГц с шириной шины 64 бита. К слову Samsung имела плохую славу из за слабого разгона, при этом надежность была достаточно высокой.

Шина же у видеокарты AGP 4x

Самое интересное что, несмотря на то, что данная видеокарта является удешевленным вариантом TNT2, были варианты еще дешевле, а именно Vanta.

Микросхема с прошивкой видеокарты

Сложно поверить, но кроме замены вентилятора у данной видеокарты не было ни каких ремонтов... Хотя тут всего один конденсатор который мог вздуться.

Честно ни когда до этого не эксплуатировал данные видеокарты, но чисто теоретически можно предположить что на ней можно сыграть в Half-Life, Quake 3, Герои 3, Diablo 2... список в целом не маленький. Графический чип Riva TNT2 был представлен nVidia в 1999 году и, судя по статьям, составлял конкуренцию таким картам как Matrox G400 и 3Dfx Voodoo 3, наш же экземпляр прилично слабее.

В тесте 3DMark 2001 (Хотя наверное стоило таки запускать 2000) видеокарта набирает разное количество попугает в зависимости от драйвера. На последнем драйвере для Windows XP она набирает 789 попугаев. На штатных драйверах от Windows XP набирает 537. При этом видеокарта не очень дружит с Windows XP, в некоторых случаях при загрузке вылетает синий экран если стоят драйвера более старшей версии чем Detonator 30.

Забыл сказать что тестовая платформа была на базе Intel Pentium D 935.

Попугаи на версии драйвера 61

Ну и в конце вам скриншот с AIDA64

Забавно было за всю свою компьютерную практику пощупать Riva TNT2 в 2023 году впервые, первую TNT в руках держал году так в 2011, и то только в целях технического обслуживания.

Спасибо всем и до новых встреч. Вас ждет еще много статей про старые железки.

О вчерашнем дропе видеокарт от Nvidia.

По всем предыдущим дропам от днс было понятно, что и тут 90% карт выкупят перекупы с ботами на быстрый трейд. Так все и произошло, уже через пару секунд после поста с ссылками на товар все карты закончились.

Комментарии долго не заставили себя ждать.
