Ребят, я должен признаться. У меня маленький. Ну не совсем маленький, канеш, побольше многих, но мне не хватает. Я о размерах фрезерного станка. Не хватает мне его хода по вертикали. Всего 220 мм. ну что это? Жёсткость ок, механика ок... но вот хода - барбисайз. Иной раз поставил тиски и деталь, а инструмент уже не поставить - высоты нет. Короче, поскольку плоскошлифовальный я таки запустил - решил дать ему настоящую работу и сделать составные тиски или split vice, как оно называется на западе.

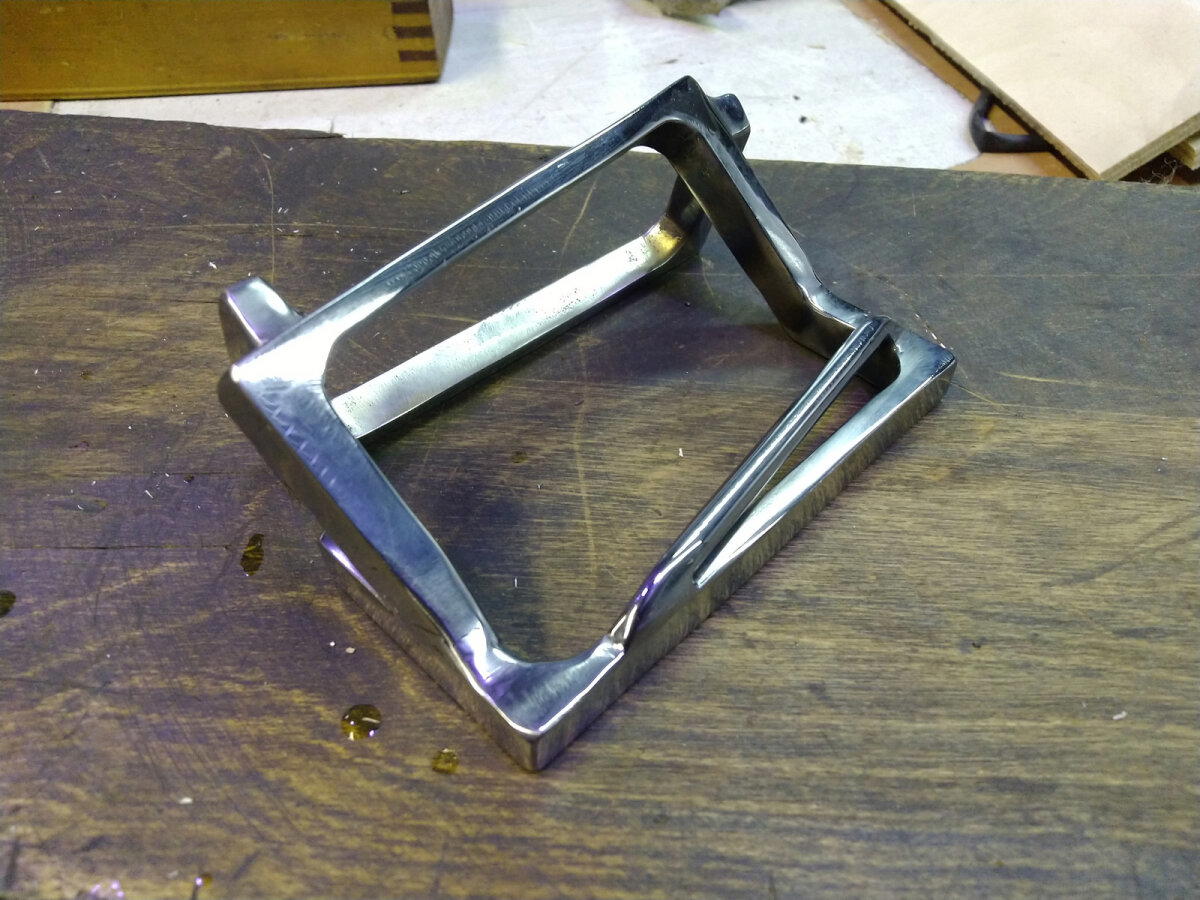

Картинка для привлечения внимания с итогом работы:

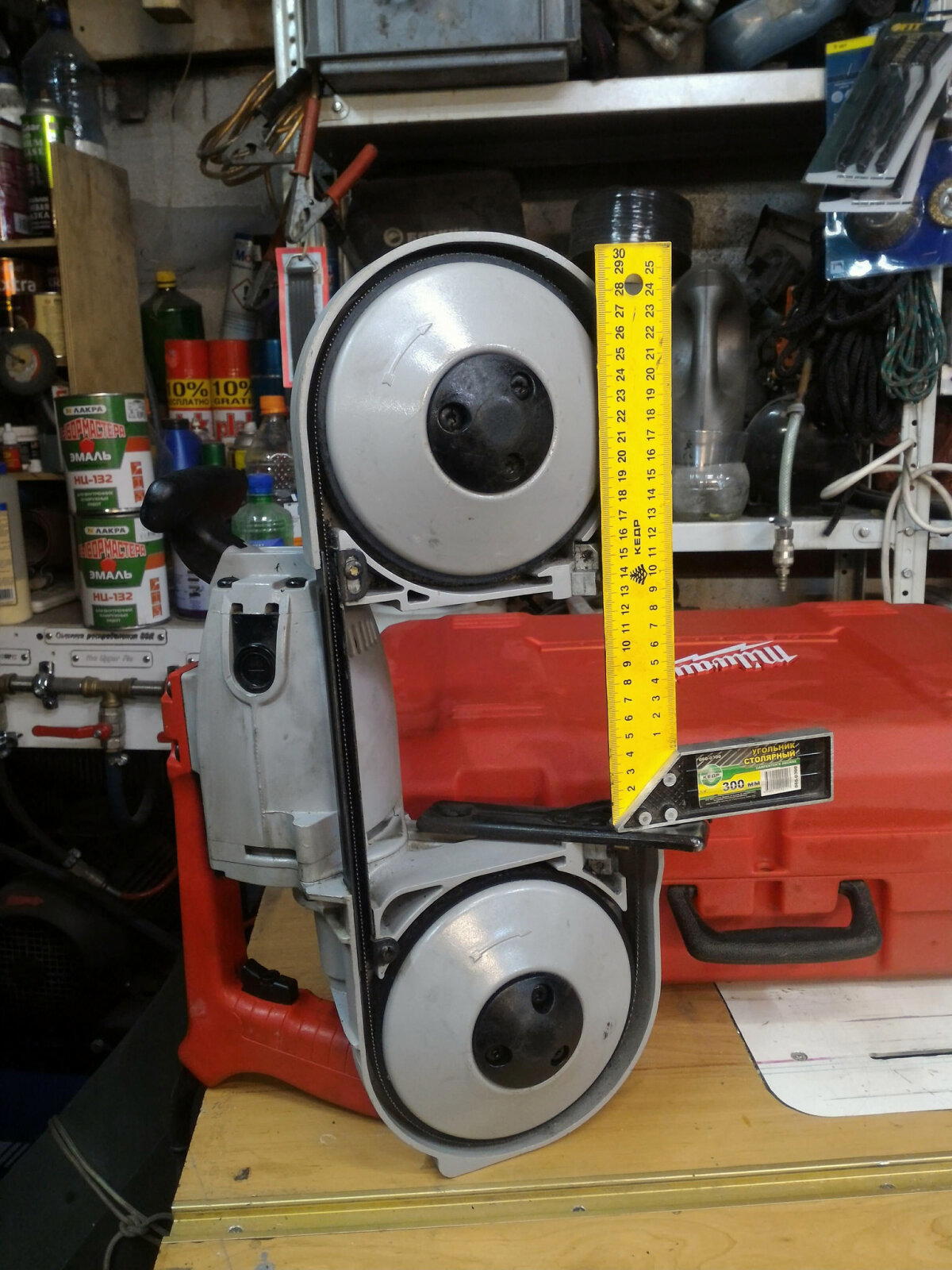

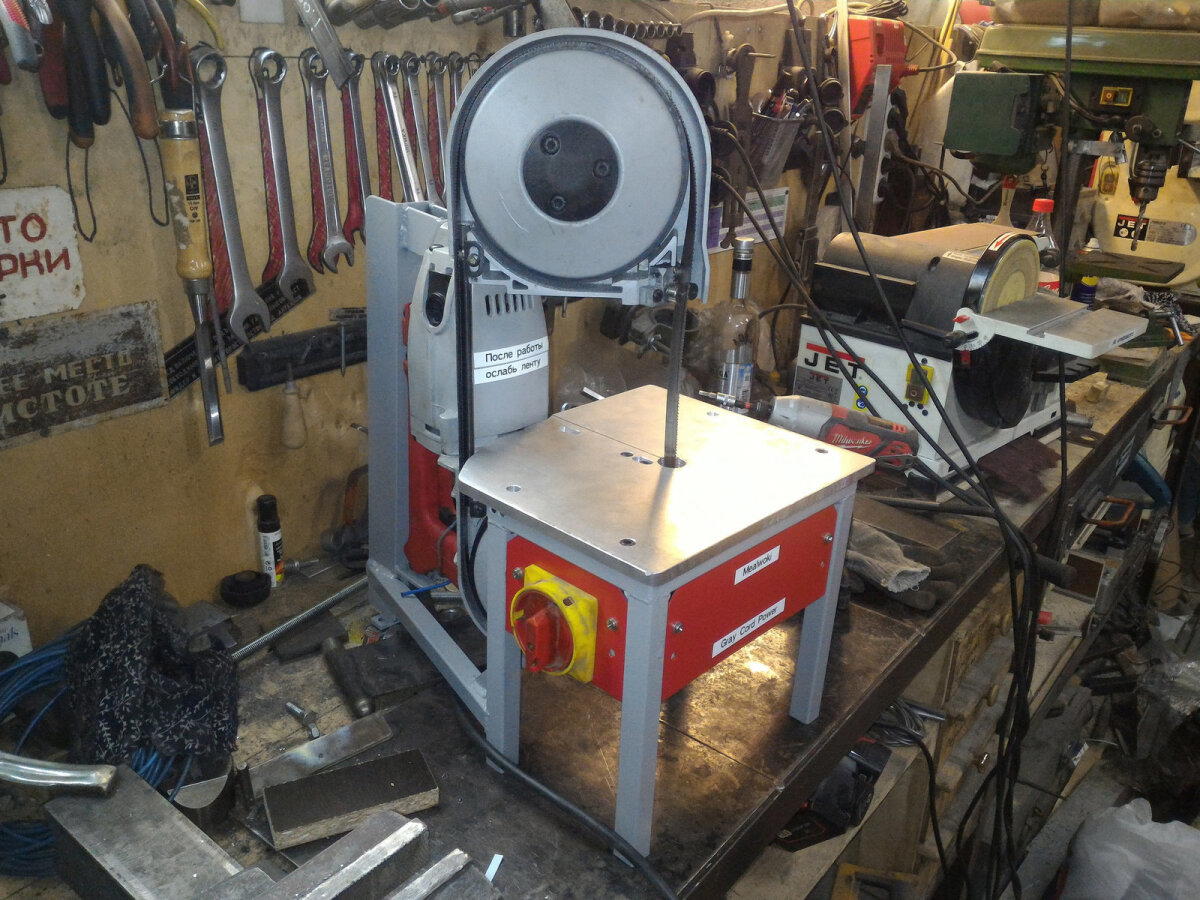

Беру квадрат 30мм из стали 45, и попиливаю в размер на ленточке:

Поскольку я деловитый, но ленивый, то торцую на токарном:

Далее сверление и, собственно, вот что я имел в виду, когда говорил, что маленький. Это всё, что осталось от вертикали. Несчастные 10мм...

Потом докидываю паз для упорной пятки винта, ну и сам винт, ессесно. Резьба - трапециидальная, 16х2. Резанул на станке, откалибровал плашечкой.

Ну и, собсна, треугольный вырез для фиксации цилиндрических деталей:

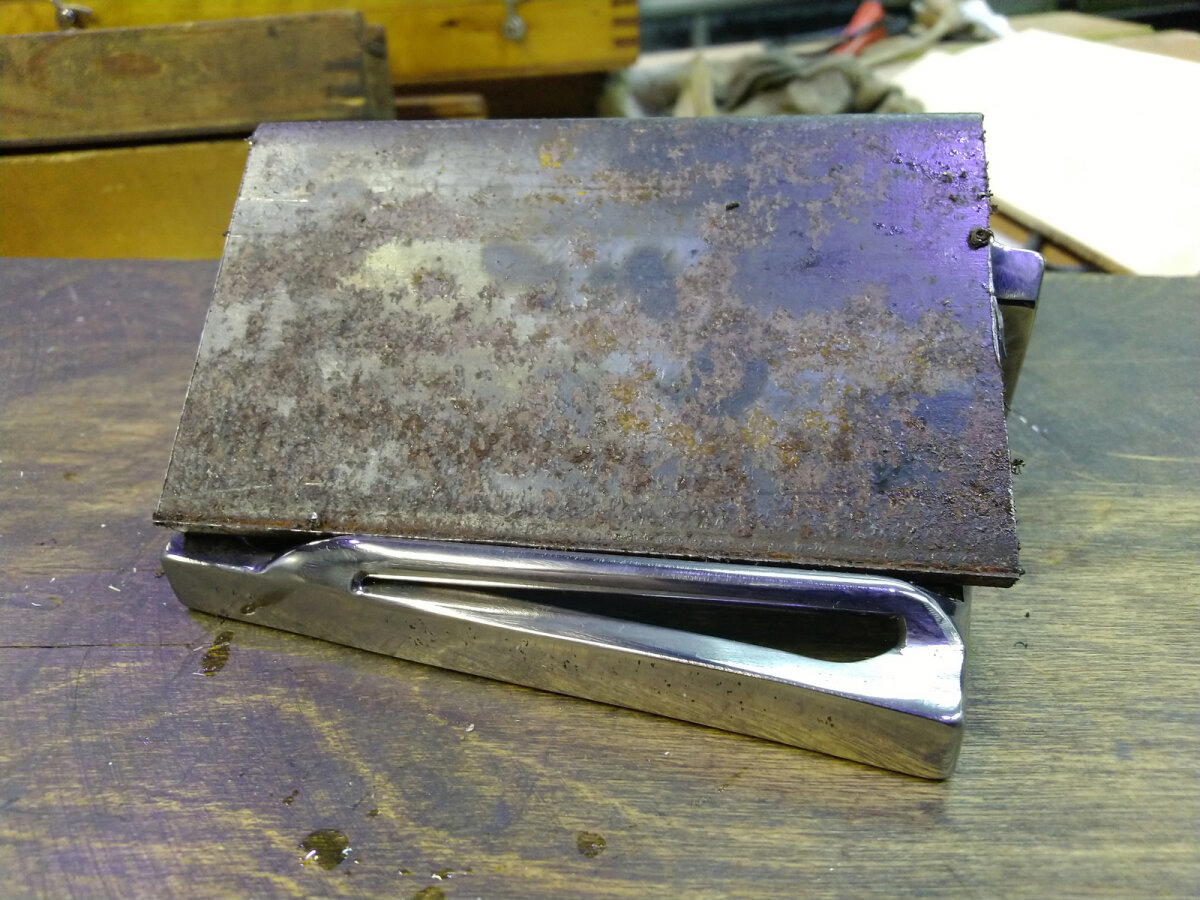

Мехобработка всё, чуток зашлифовываю и добро пожаловать в топку:

Винт из 30ХГСА, соответственно, среда закалки - масло. Бульк туда такое...

Отпустил железячки и давай неистово шлифовать. Ай, хорошооооо:

Ну вощем, суповой набор примерно такой:

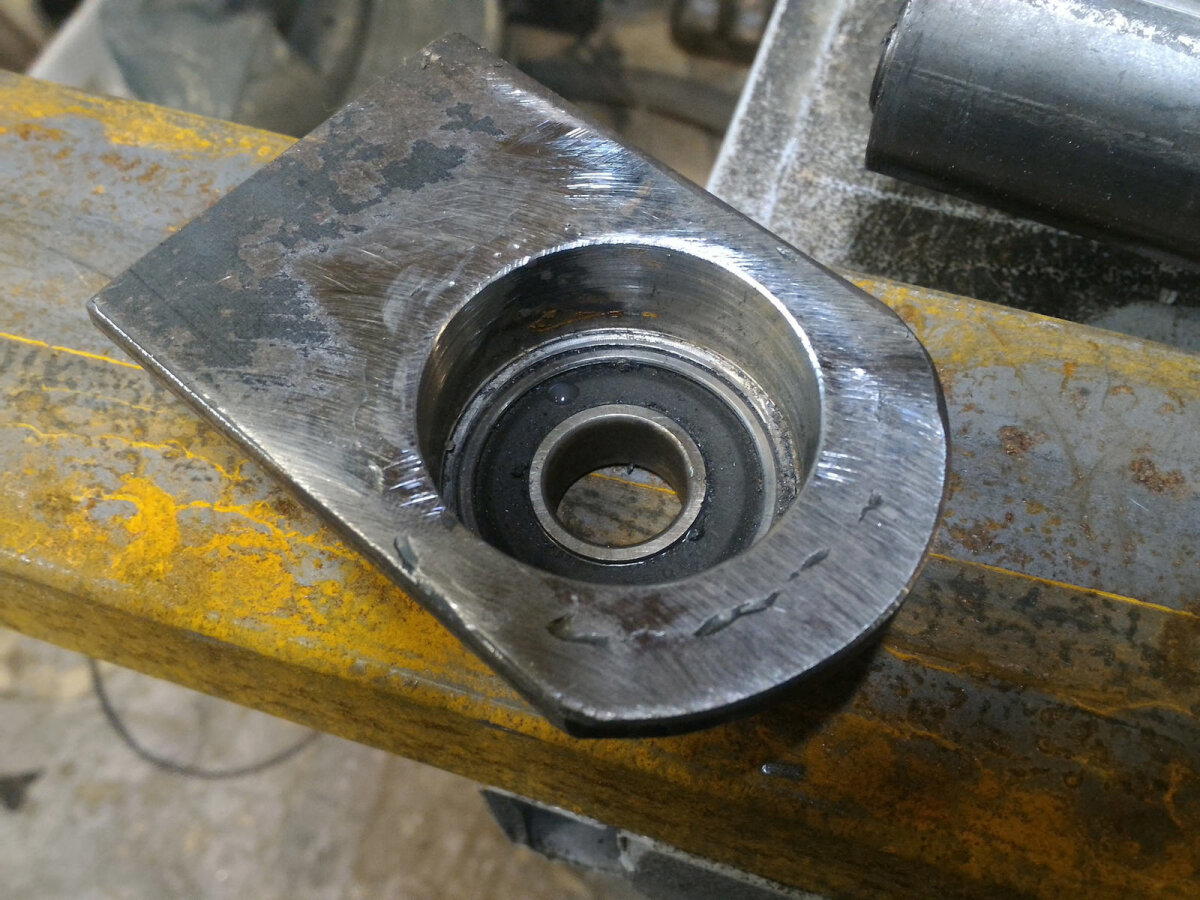

Сборка и сразу в работу... Первая задача - поправить паз для подшипника в упоре люнета. А то есть задачка на впихивание невпихуемого в токарник... там без люнета никак, даже если очень хочется.

Всё работает, я доволен, аки удав на стекловате. Ума не приложу, как люди, у которых нет станков, делают всякую станочную оснастку? :)

Стэй тюнд, фолкс.

Здравствуйте, уважаемые.

Возникла у меня проблемка - надо на ЧПУшке сделать несколько деталей из 12мм дюрали. По идее, если драть на сухую, через полчаса примерно, заготовка нагреется, материал приобретёт повышенную пластичность, налипнет на фрезу и всё. Капец. Фрезу обламывает, заготовку портит.

Как вариант - использовать СОЖ. Но это значит разводить болото, а после работы тщательно протирать насухо весь станок и смазывать чем-то вытесняющим воду. Т.е. не быстрое занятие, да и подлезешь не везде. Есть вариант лить т.к. "туман"... но, честно говоря,  у меня просто нет этой приблуды. :) Т.е. она где-то была, но за столько переделок станка она куда-то потерялась.

Короче, методом мозгового штурма с товарищем, пришли к выводу попробовать следующее:

1. охлаждение воздухом с нескольких сторон

2. вырезание детали делать не методом "по контуру", а методом "карман на полтора диаметра фрезы".

Что получилось - судите сами:

Рез вполне себе приличного качества. Температура заготовки после 2,5 часов резания около 34 градусов. Фрезу не мерил. Но, видимо, она имеет такую-же.

Как видим ниже - рабочая зона чиста от стружки, кроме места предварительного сверления, где у меня олеиновая к-та намазана была.

Ну и, собсна к конструкции дуйки. В ящике "медь на цветмет" нашёл обрезков трубок для холодилки, и спаял "ресивер".

Рампилил вдоль, отжог и развернул в плоскую заготовку ещё кусок трубы, чтобы получить монтажную пластину, припаял её и четыре капиллярных трубки, опять же, используемых в холодилке.

Получилась такая вот стимпанковая страховидла. :)

Было желание её полирнуть, но я его быстро поборол. Потому, что пофиг ваще. :)

Ну и на станке она установлена так:

Надо было, конечно, все трубочки с одной стороны припаять, но хорошая мысля, сами знаете...

В целом, второй день эта приблуда работает и доставляет. Рекомендую весьма.

Сколько не смотрел ютубчиков, честно говоря, ни разу не встречал чисто воздушного охлаждения и такой стратегии резки. Пользуйтесь, кому пригодится. :)

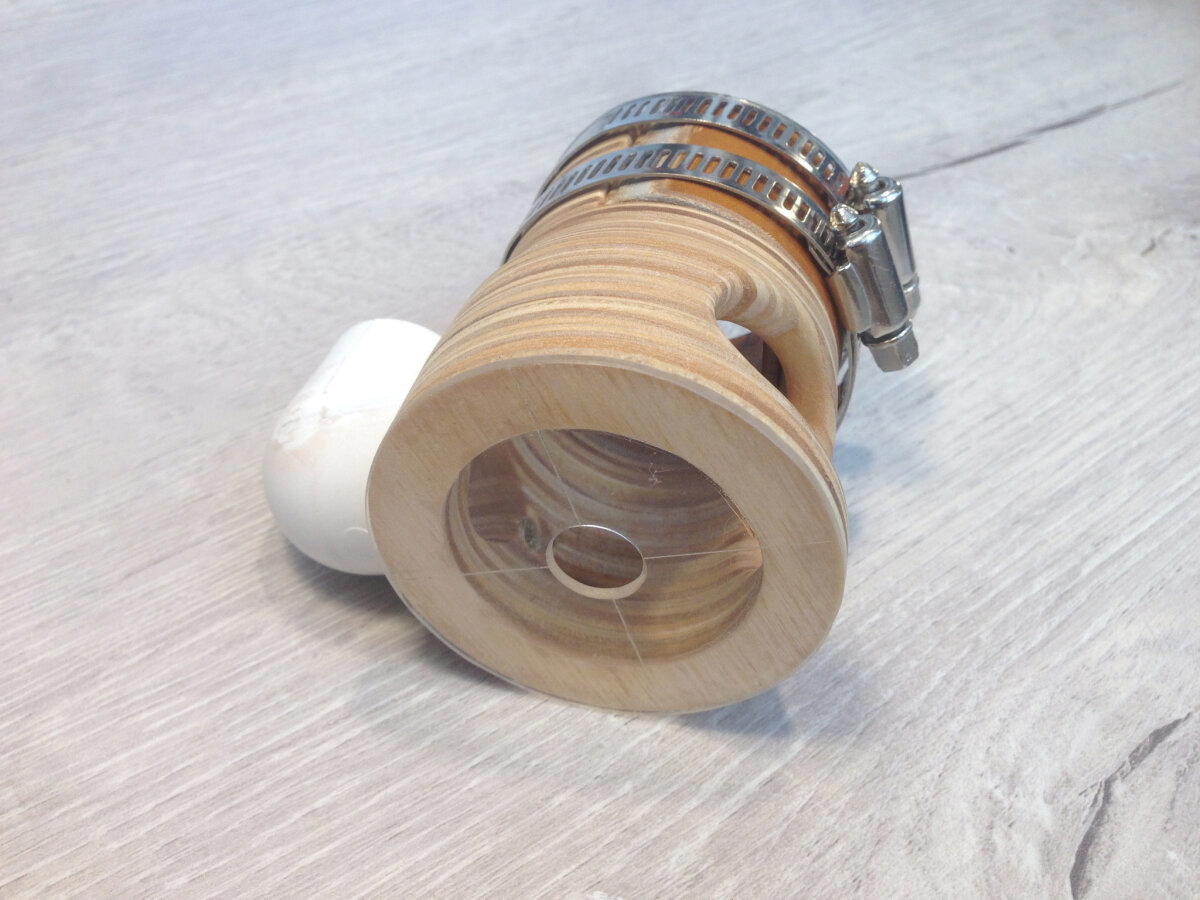

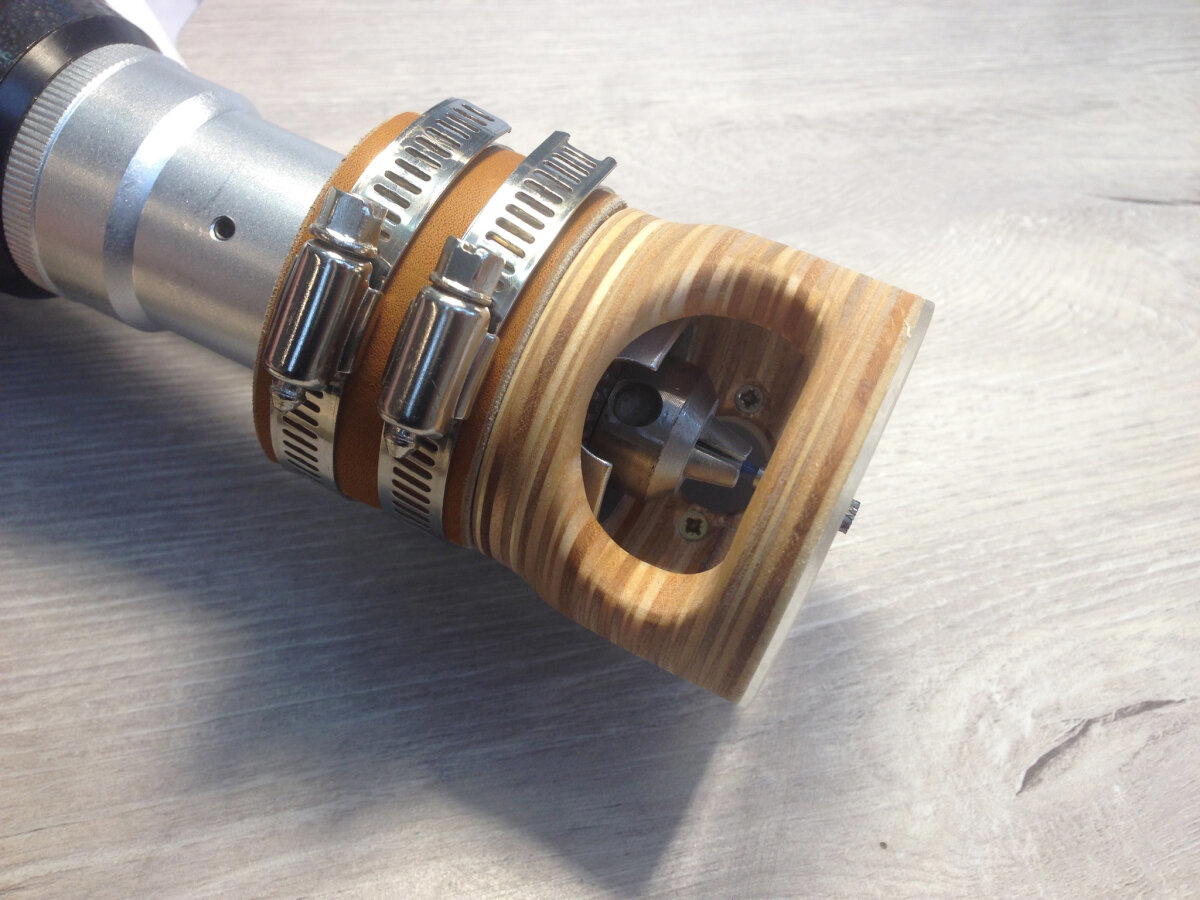

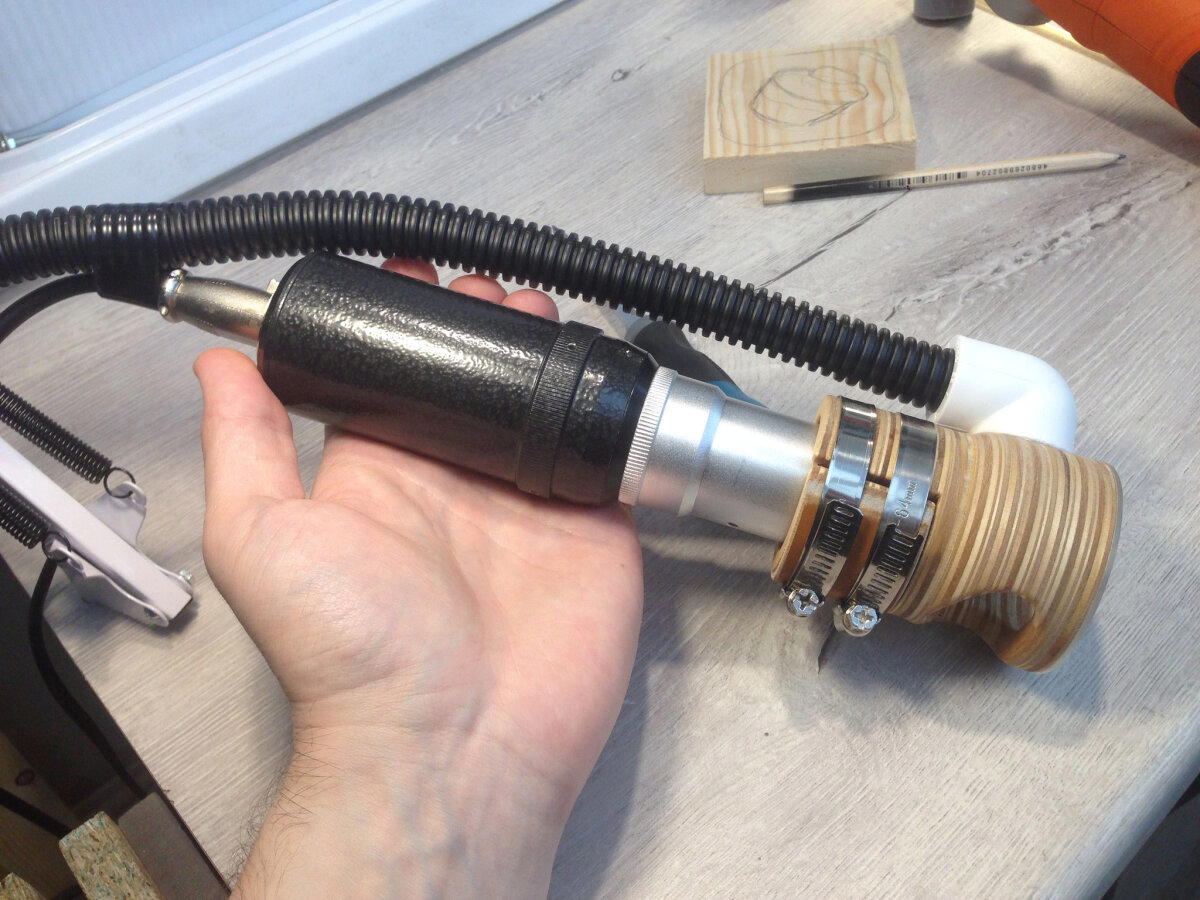

Наконец-то доделал насадку на бормашину "Профиль" для фрезерования.

Насадку сделал из фанеры, как из самого доступного и легкого в обработке материала.

Насадка состоит из основания и прижимного полукольца, которые стягиваются вместе двумя хомутами. Внутри насадки и на наружной поверхности полукольца приклеена кожа, чтобы плотнее обхватывать корпус бормашины и не повредить фанеру замками хомутов.

Снизу приклеено оргстекло с отверстием для фрезы по центру, сбоку есть отверстие для пылеудаления. К нему саморезами привинчен пластиковый уголок, к которому можно подключить гибкий шланг, идущий к пылесосу. Через боковой вырез в передней части видно как фреза режет материал, также через него внутрь попадает воздух для пылеудаления.

Корпус собирал из фанерных колец, вырезанных из листа коронками разного диаметра. Потом весь этот бутерброд склеил и отшлифовал наждачкой, чтобы сгладить углы и ступеньки. Прижимное полукольцо отрезал от корпуса лобзиком, окошко для пылеудаления просверлил перовым сверлом, смотровое окошко выпилил бормашиной. Под конец приклеил кожаные накладки и пропитал всё льняным маслом.

Вылет фрезы можно регулировать, перемещая хвостовик в патроне бормашины или перемещая саму бормашину в насадке.

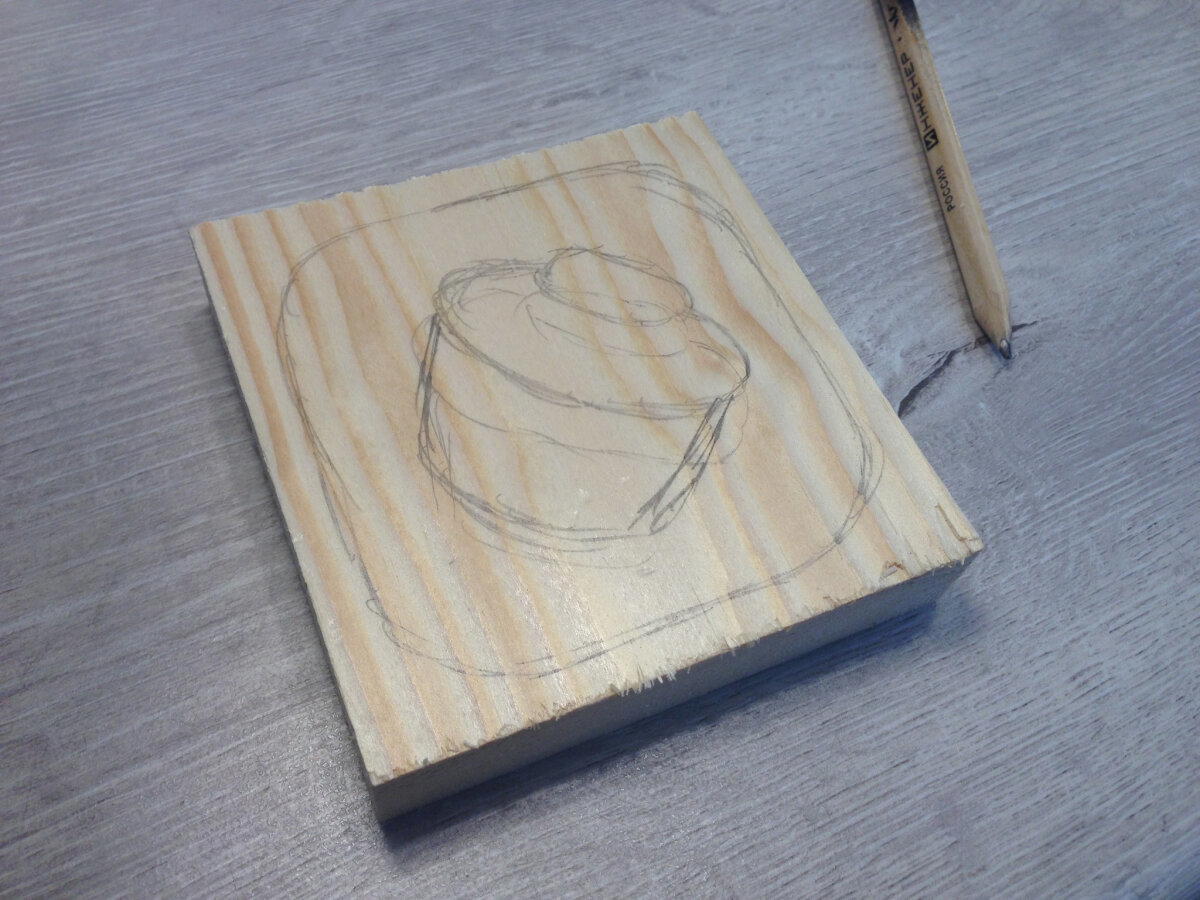

Для примера решил что-нибудь фрезернуть на куске сосновой доски. Нарисовал карандашом контур пикабушного кексика, художник из меня такой себе, но получилось вроде похоже.

Сначала поставил тонкую фрезу, но потом поменял на потолще, решил, что так результат будет симпатичнее.

Вот что получилось. Не особо ровно, но для первого раза думаю пойдёт)

Убрал лохмотья наждачкой, вот итоговый результат:

Из-за разного направления волокон в дереве фрезу при работе ведёт в разные стороны, но думаю к этому можно привыкнуть, главное крепче держать насадку с бормашиной и стараться не сломать фрезу.

Пылеудаление кстати работает замечательно, все опилки оперативно засасываются и рабочая область всегда чистая.

В те далёкие дни, когда сервомоторы были редкими и безумно дорогими, а не продавались на алике по червонцу за штуку, человечество имело необходимость наносить эмблемы, а также шрифто-символьные изображения на всеразличные поверхности. И молодая Советская республика не стала исключением. Был взят пантограф финмы Декель (будруазно-капиталистической западногерманской) и творчески переосмыслен на "Львівськом заводi фрезерних верстатів", где он, кстати, продолжает выпускаться по сей день даже в версии с ЧПУ!

Однако вы ж сюда картинки смотреть пришли, да? Вот он, этот парень:

Что же он может?

Начну с массы. 280 кило. Это очень неплохо. Масса для станка весьма важна, так как имеет прямую взаимосвязь с жёсткостью. А больше жёсткости - точнее работа.

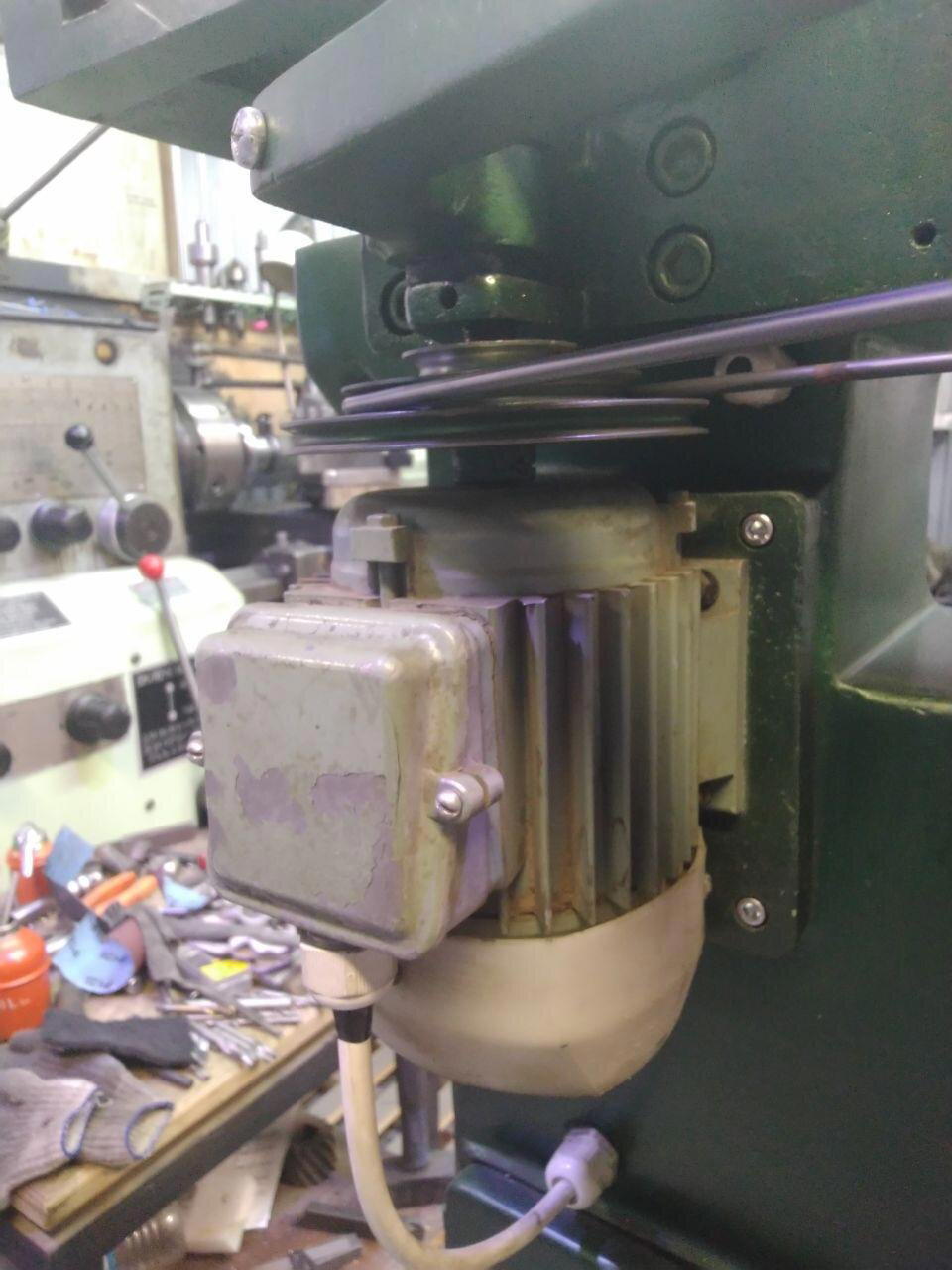

Двигатель всего 0,35КВт. и даёт 2500 оборотов

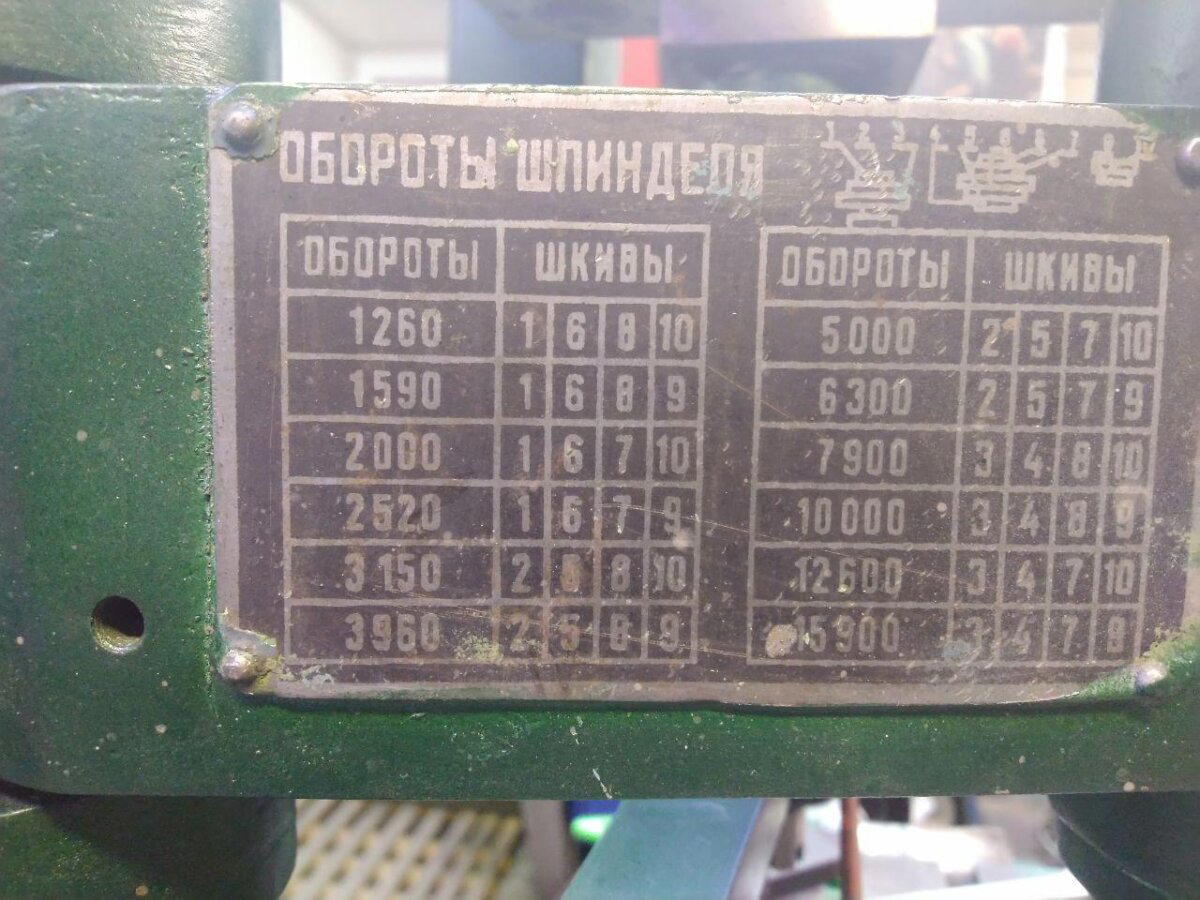

но на шпинделе это уже от 1250 до 15900 об\мин, что вполне себе нормально.

Во всяком случае, если современный шпиндель частотником загасить до 1250 оборотов, фрезу можно будет рукой остановить - момента не останется вообще. А этот парнишка и на полутора тысячах и на 15 даёт как надо. Соответственно, регулируется скорость сменой передаточных отношений на шкивах.

Перемещения стола осуществляются только вручную и на расстояния (ДхШхВ, мм) 290х200х280.

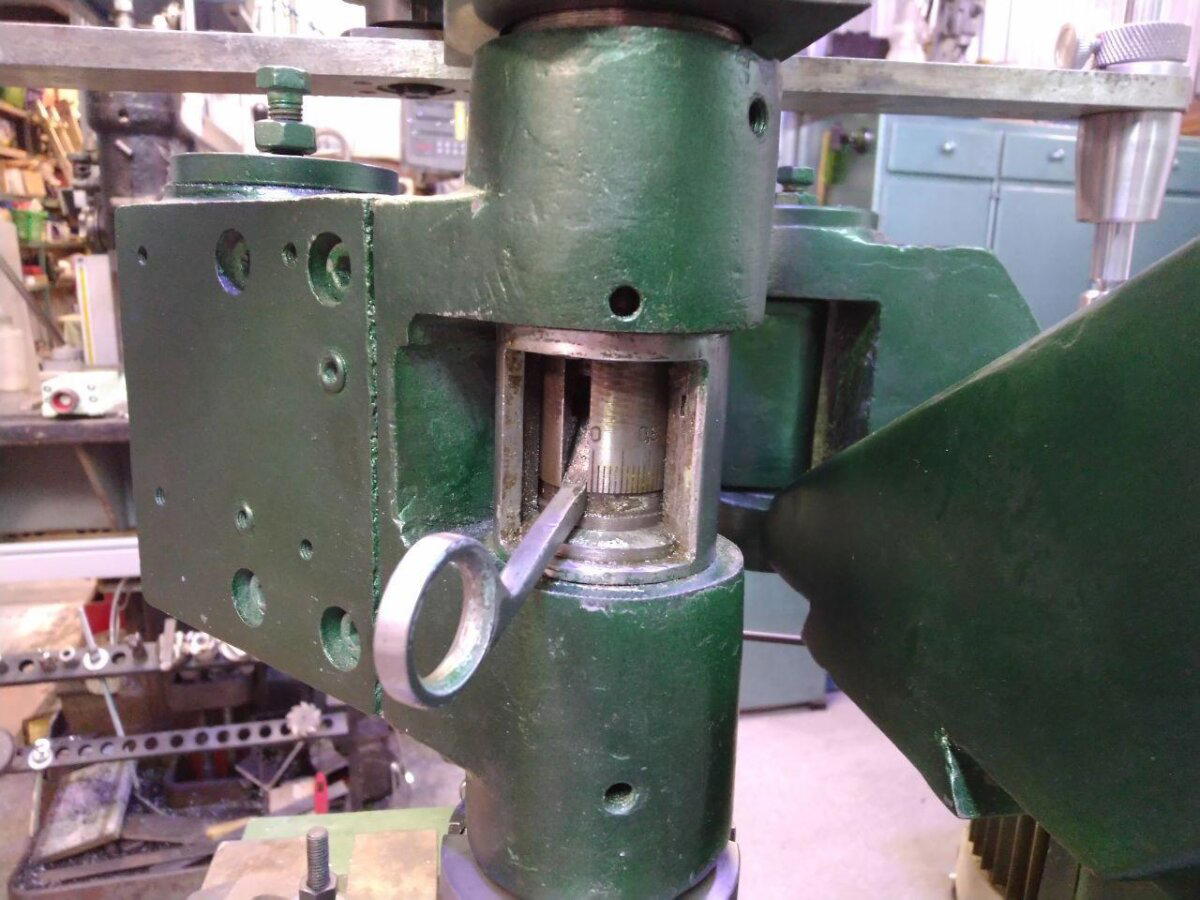

Есть микроподстройка высоты. С помощью забавной ручки от ножниц можно вытягивать шпиндель вниз на 1 мм. При этом шкала у "ножниц" градуирована по 0,05мм, но разрядка между рисками, как видите, такова, что и сотку поймать на глаз реально.

Пантограф имеет настройку масштаба только на уменьшение, что логично. На моём станке масштаб регулируется от 1:1 до 1:50. На 6Г463 максимальное уменьшение - 1:100.

Теперь, что же он может. Оооо, ребят. Как вам фрезерование чугуна? Скорость ~6000 об\мин, глубина 1мм., фреза Ф5 Z4. Подача примерно 52м.\мин.

Но в целом, конечно, он не для этого свинчен. Т.е. о больших фрезерных проектах лучше не думать, приобретя его. Т.е. запихать в него летучку или там "кукурузу" диаметров в дюйм - не лучшее решение. Момента движку не хватит. А вот для гравирования - он самое то. Например, набираем на копировальном столе нужную надпись:

И наваливаем её на дюральке в масштабе 1:2.

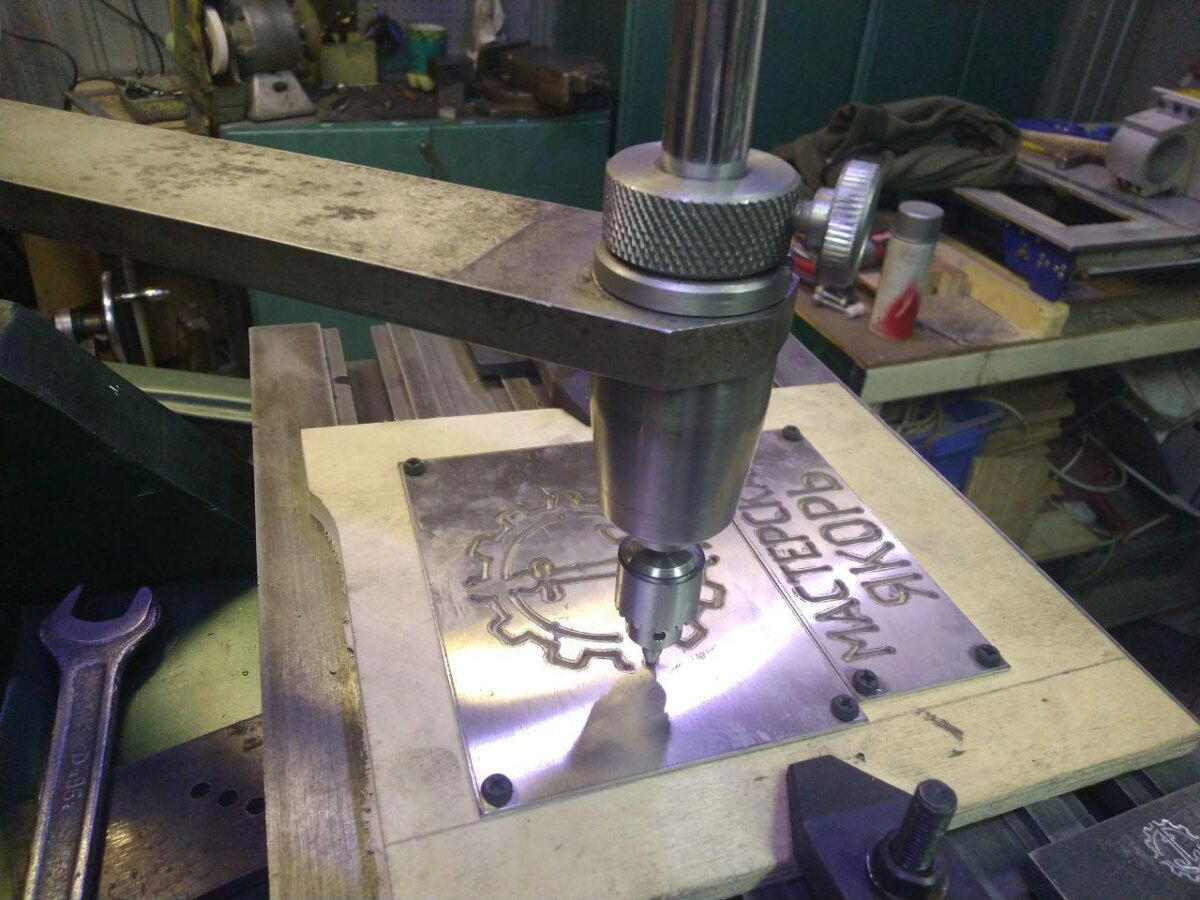

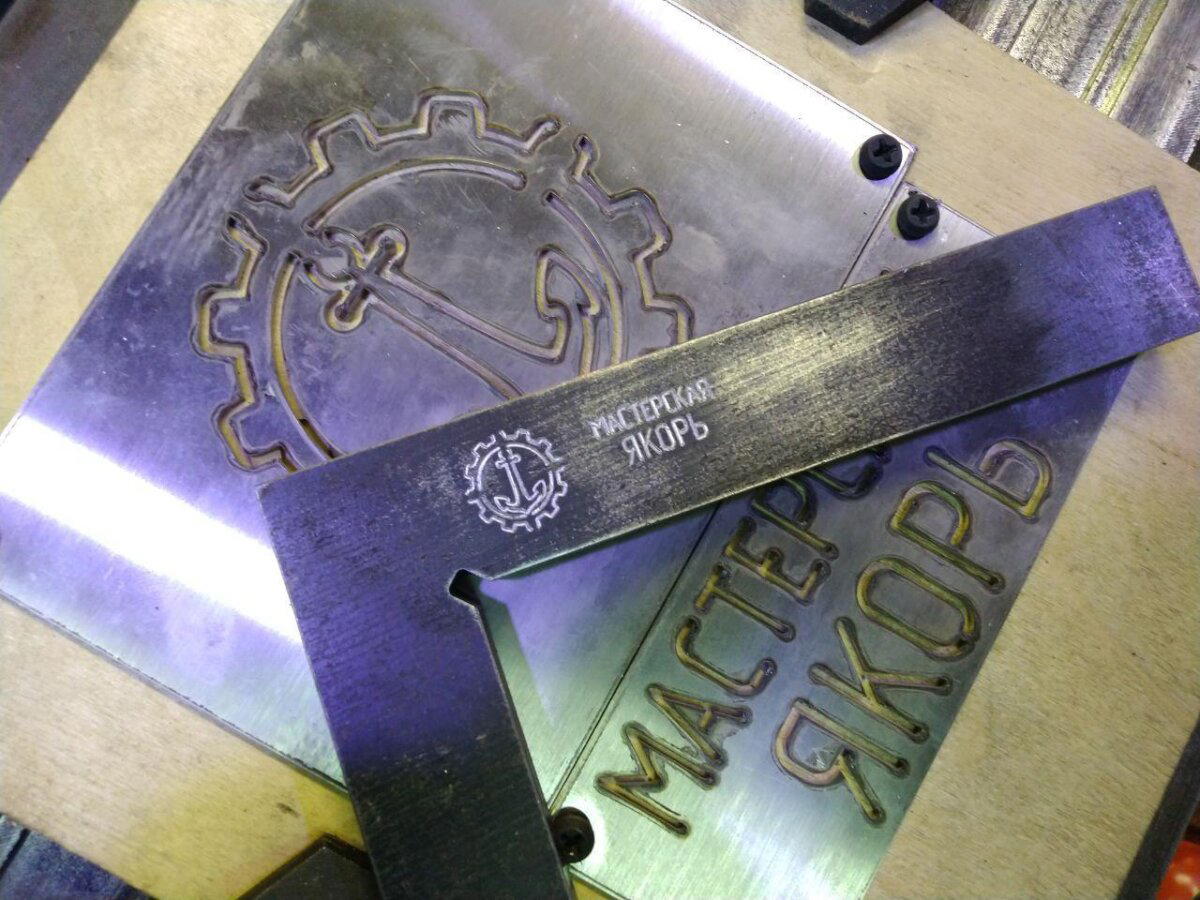

Усложним задачу. Допустим нам надо отмаркировать изделие логотипом мастерской. Шаблон режется на лазере, или на ЧПУ фрезере или просто рисуется на бумажке и обводится щупом. Примерно так:

А поскольку только сам оператор решает где, как, в каком порядке, полностью или частично делать гравировку - то запросто можно уменьшить исходное, например в 5 раз и дать надпись не под логотипом, а сбоку.

Кроме того, помимо гравирования на плоских изделиях толщиной до 270мм., что, кстати, уже запредельно для обычных портальных ЧПУ по высоте, 6Л463 может гравировать также и на цилиндрических объектах, если на него поставить делительную головку и зажать цилиндр в ней. Для обычной ЧПУшки нужна четвёртая ось, что довольно недёшево... да и не в каждый портальный фрезерок оно влезет.

Кроме того, гравировальник легко оснащается поворотным столом. Т.о. получается, что можно делать шкалы как круговые, так и цилиндрические. Это очень круто, например.

Теперь о его применимости в мастерской. Ребят, ЧПУ - лучше. Быстрее, точнее, функциональнее и т.д. На портальнике можно и плоскость вывести летучкой и лист фанеры раскроить и ту же гравировку навалить. Да и для серийной продукции он гораздо интереснее. НО!

Всегда есть некоторые но. :)

Допустим, у вас есть надобность отмаркировать 3 серии изделий: А, Б и В. В каждой по 30 единиц. Для ЧПУ вам нужно, соответственно, минимум 33, максимум 90 управляющих программ. Даже если быстро делать, это займёт пару часов.

На гравировальнике вы просто выкладываете буковки А, Б и В и бросаете рядом с ними шаблон с циферками от 0 до 9. И просто выбираете нужное... Всё.

Или для маркировки изделий. Опять же, сейчас нужно чуть уменьшить логотип и текстовый блок передвинуть - бежишь делать новую УП. А на пантографе - два болта меняют масштаб и... и всё.

Или предположим, вам нужно скопировать какое-нибудь изделие. Ну, скажем переходную плиту в виде бабочки или яблока, с отверстиями сквозными и глухими и потом снять фаску по всему периметру. ЧПУ такое может, разумеется. Но. Для этого вам надо сперва эту бабочку параметризовать. Т.е. измерить точным инструментом все диаметры и радиусы, найти все центра, короче, построить модель. Что, в целом, может занять целый день. На этом парнишке - ты просто обводишь трейсером 10-15 раз контур исходного, пока не профрезеруешь заготовку насквозь, оставив, впрочем, мостики для поддержки. А потом либо фрезой, либо сверлом даёшь отверстия и... и всё. А, ну меняешь фрезу цилиндрическую на коническую и обводишь ещё раз, чтобы дать фаску. Всё. Час работы и деталь готова.

Вобщем, вещь крайне нишевая, разумеется. Но ооочень немалого функционала, я вам доложу.

А как это работает в реале - прошу ознакомиться на видео.

Бонжорно, геноссен.

Оно как бывает в жизни? Сперва ты вкладываешь бабло и в мастерскую и в инструмент, а потом оно всё пеперастает какую-то критическую массу и кааааааааак начнёт саморазмножаться. Ей-ей. Вот сегодня я расскажу как получить малый слесарно-заточной участок с прямыми затратами в 130 рублей. Вот такой вот. За сто тридцать рублей. :)

Основой для уголка личинки слесаря послужила тумбочка, которая досталась мне за самовынос, когда приобретался нынешний токарник. Ну по факту, продать её за деньги не представлялось возможным, а на металл сдавать - так этж ехать надо. Поэтому, на тебе, убоже, что нам не гоже:

Перво-наперво шпателем счистил ту краску, которая уже отваливалась и приварил кусок листа-пятёрки. Который остался от какого-то предыдущего проекта. Т.е. по факту уже был оплачен заказчиком.

Ну, собственно, на этом работе по самой тумбе можно считать завершёнными. Ну закорячил её на позицию и покрасил в тот же цвет, что и её сестричек:

Теперь - точило. Мне его подарили примерно лет 10 назад... Нормально работает, кстати. Даже подшипники не менял. Но! От камня очень много абразивной пыли. А тут мне как раз подарили кожух... Обвёл кожух, обвёл крепёжные отверстия и ручным плазморезом вырезал переходную пластину:

Заодно покрасил кожух внутри и поменял камень на новый. Ну теперь ещё года два можно туда не лазить.

Несмотря на большое количество деталей (крышка, поддон) при включении - не дребезжит и ваще по красоте.

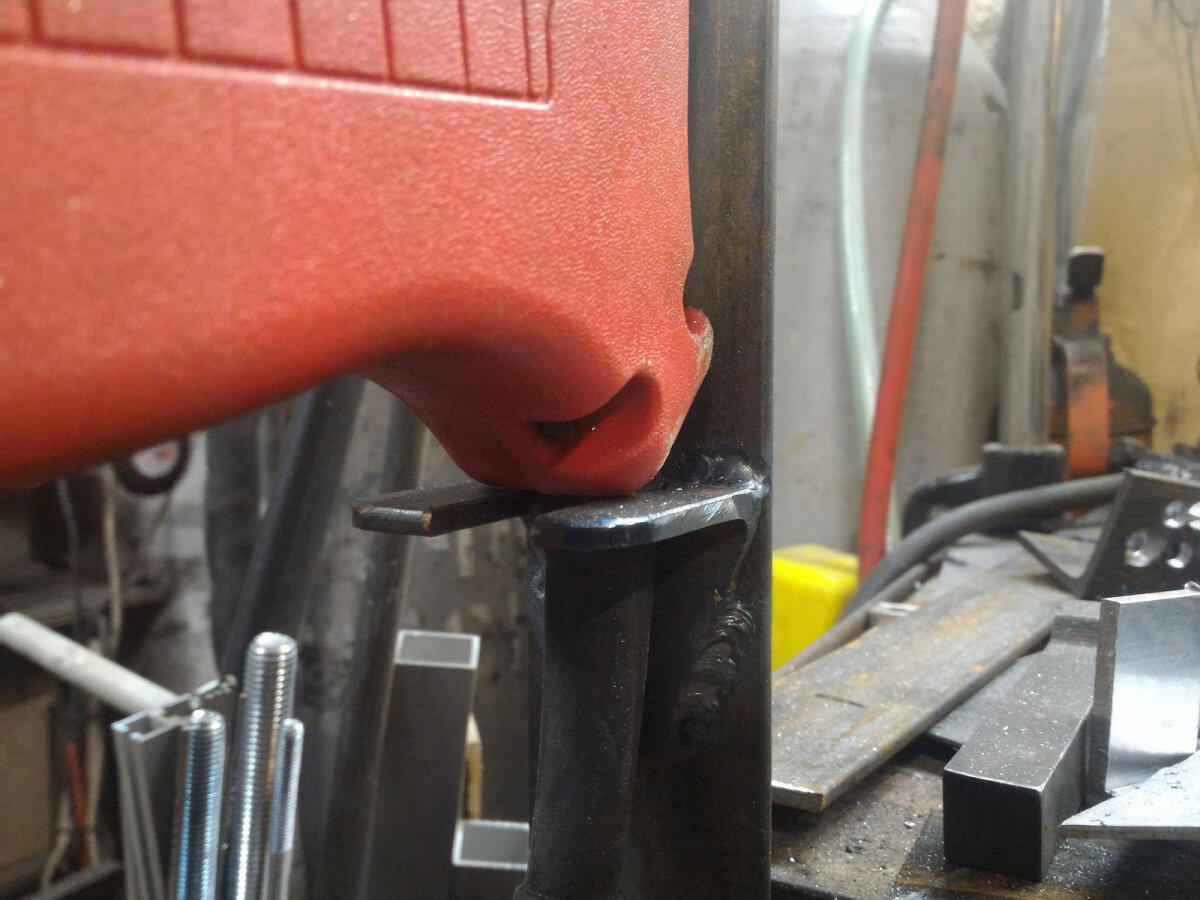

Далее, нужны тиски. Слесарные покупать - этж покупать надо! А я как раз не так давно скачал с разоряемого производства станочные поворотные тиски Gandini... Сохран идеальный, но у них не было ключа. И от жыгулей ничего не подходит!

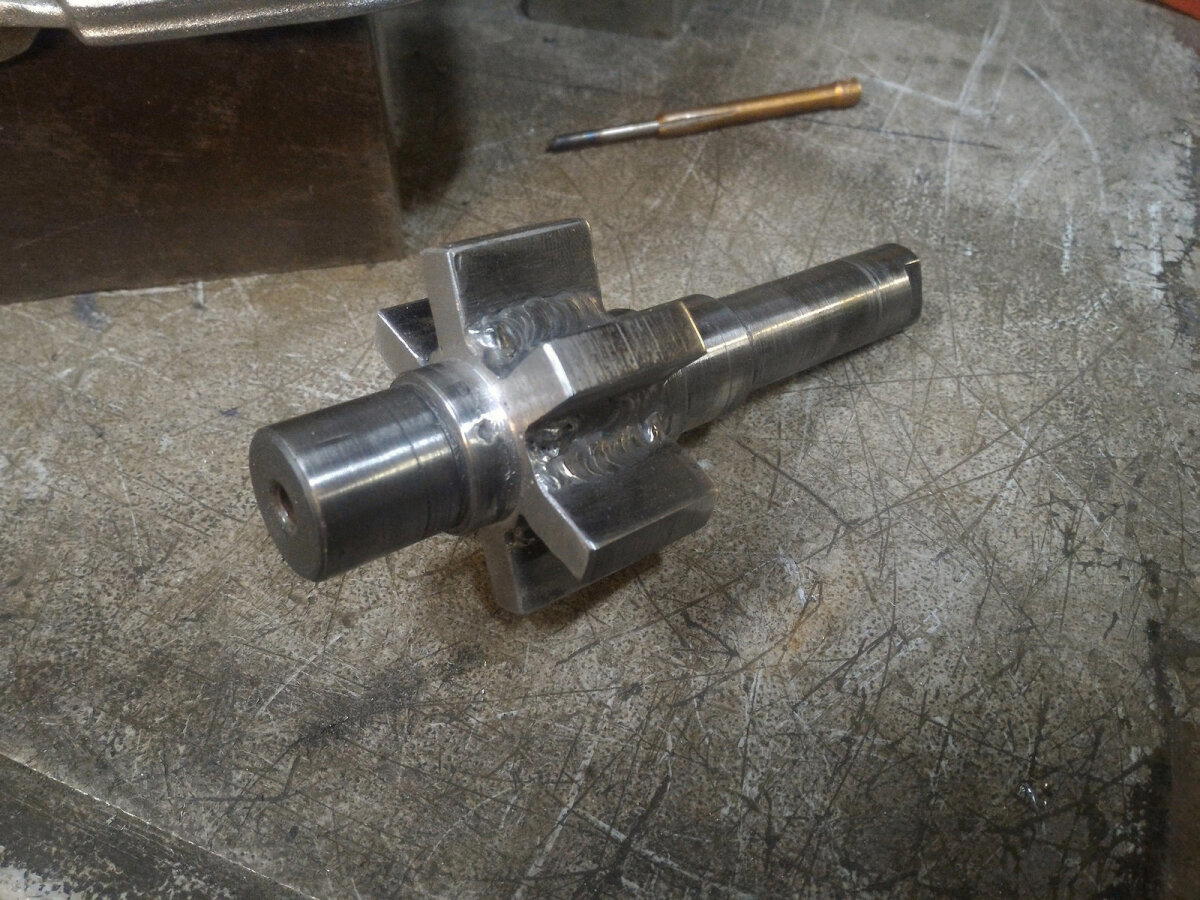

Ну что делать? Фрезер жи есть. Херрракс и шестигранник под ключ на 16.

Теперь причесать на токарнике (фасочки) и можно рожать ключ. Ключ делается из головки на 16 и куска валяющейся под ногами толстостенной трубы из какой-то годной стали. Также из чермета. :) Именно в этом месте возникла трата в 120 или 130 рублей. Головку пришлось купить... На 17 и 15 есть много, а на 16 - только в наборе. Ну штош... лаааадно.

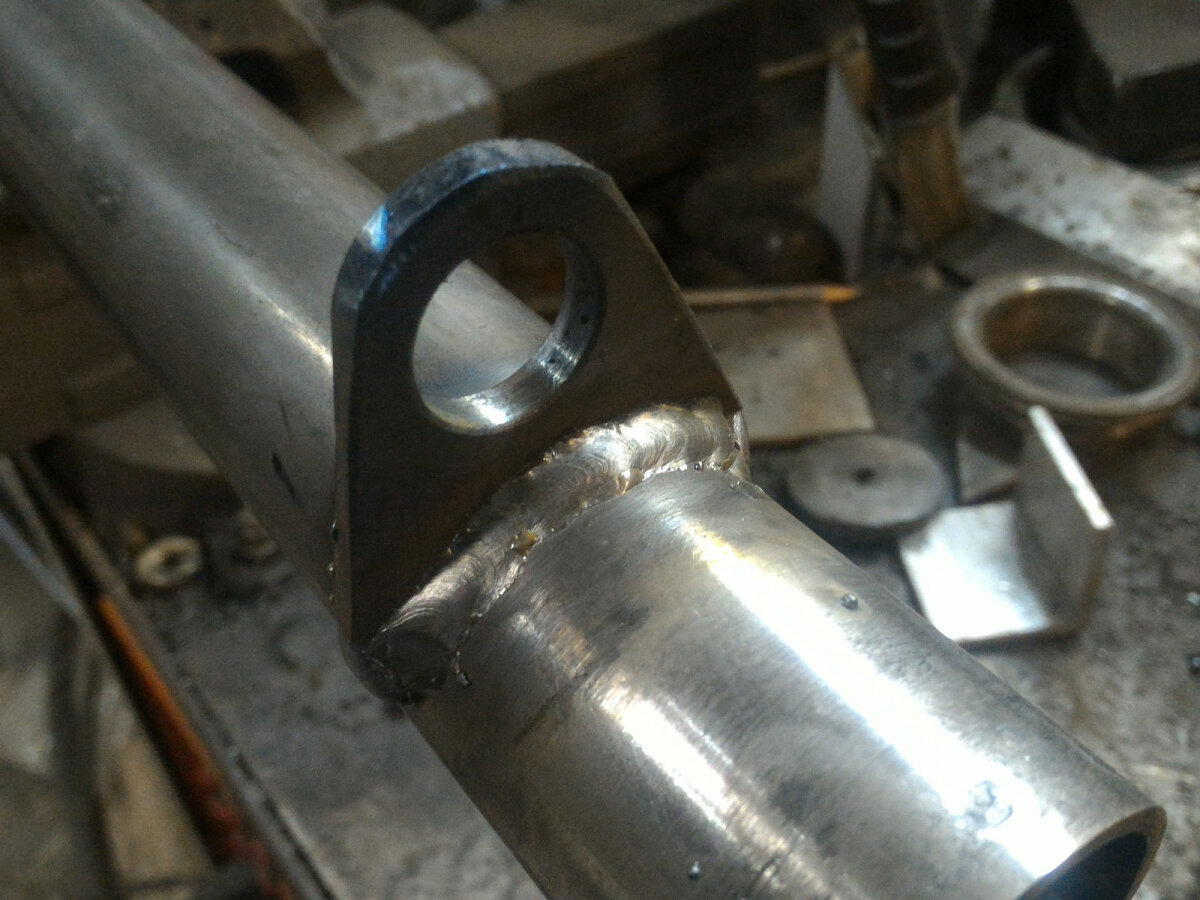

Входит - как папа в маму. Обвариваю:

Протачиваю для наведения красоты:

В качестве рукоятки используется кусок стремени рессоры УАЗа. Для какого-то ранешнего проекта использовал половину стремени, а вторая половинка валялась. И к ней привариваю рандомные пятаки. Которых я как-то скачал из контейнера возле чужого прессового цеха... целое ведро. А чо? Годная фигня... уже несколько раз сильно выручала. Восле обварки, это всё зажимается в токарник максимально раком. Выглядит ужасно. Биение, звук взлетающего винтового самолёта... но по факту - куда оно денется то? Т.е. безопасность абсолютнейшая. Короче, протачиваю чуток для красоты.

...ну и вот. Красота дана:

Далее ставлю щит, который мне достался от прежних арендаторов моей обители зла. На щит навешиваю инструмент, который мне дарили друзья, находил в выселенках, собирал на чермете, выносил с разграбляемых заводов, а также привозили знакомые от своих старых, а то и вовсе усопших родственников. Короче, всякий стафф, который ранее валялся дублирующим комплектом где-то под верстаком. А теперь - всё в дело.

Ибо назначение данного уголка - ссыканомить 10 метров пробега моих кирзачей из машинного зала в слесарно-сборочный, когда нужно нарезать где-то маленькую резьбочку, зажать что-то из станочной оснастки, ну и навести заточку на фрезах, резцах и свёрлах.

Как-то так...

Ещё раз, напоминаю: стоимость данной сборки - 120 рублей и один день времени. Неплохо вроде, а?

Бон суар, амигос. Всем по баттлу пивищща по вкусу, нормальную такую порцию рёбрышек-гриль с картохой и растительного салата с капелькой оливкового масла.

Сего дня разрешите поведать вам, каково это, быть металлистом.

Вот какая проблема у металлистов, знаете? Проблема - лень. Ну в самом деле, если на стульчаке унитаза развалились петли, это же надо ехать в хозмаг, покупать новый стульчак... данунааааа, какбе говорит металлист и... делает новые петли из нержавейки. С гарантийным сроком в 150 лет до капремонта.

Вуаля, например:

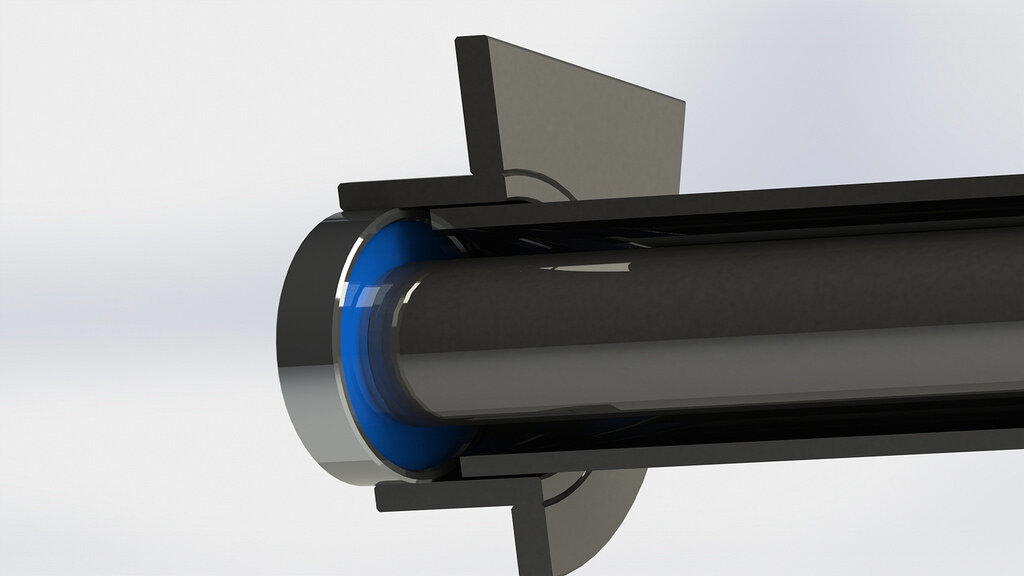

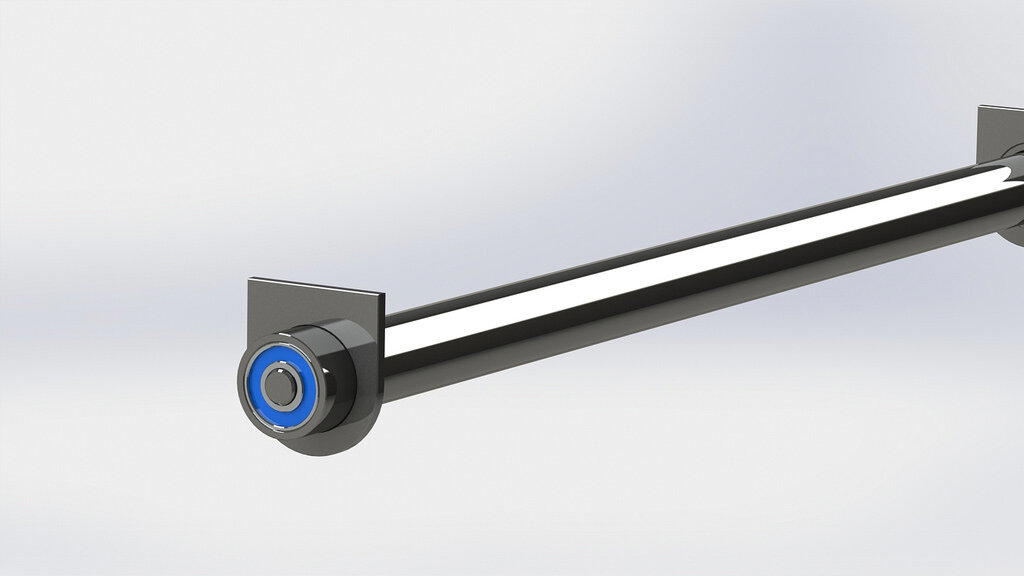

Собсна, даже такое простое дело не обходится без моделирования. Разумеется, трёхмерного.

После этого берётся немного нержавейного прутка (AISI304) и пихается в щячло этому парню:

Далее кастуется немного токарной магии:

...режется на куски (ненавижу отрезать нержавку на станке!)

И пакетом пихается вот в этого парня:

Потом оно вжууууух:

...и вот:

Ось - также нержавейка 304. Это трубка Фнар 10мм., Фвнутр 7мм. Очень неплохая. Снашиваться будет - вечность. Теперь, на лазере-лазерочке вырезаются пластинки и с помощью аргонно-дуговой сварки присопливливаются на лыски бобышек. Аааайййй, блин! ПИЧОТ!

Потом много-много шлифовки и... что-то получается.

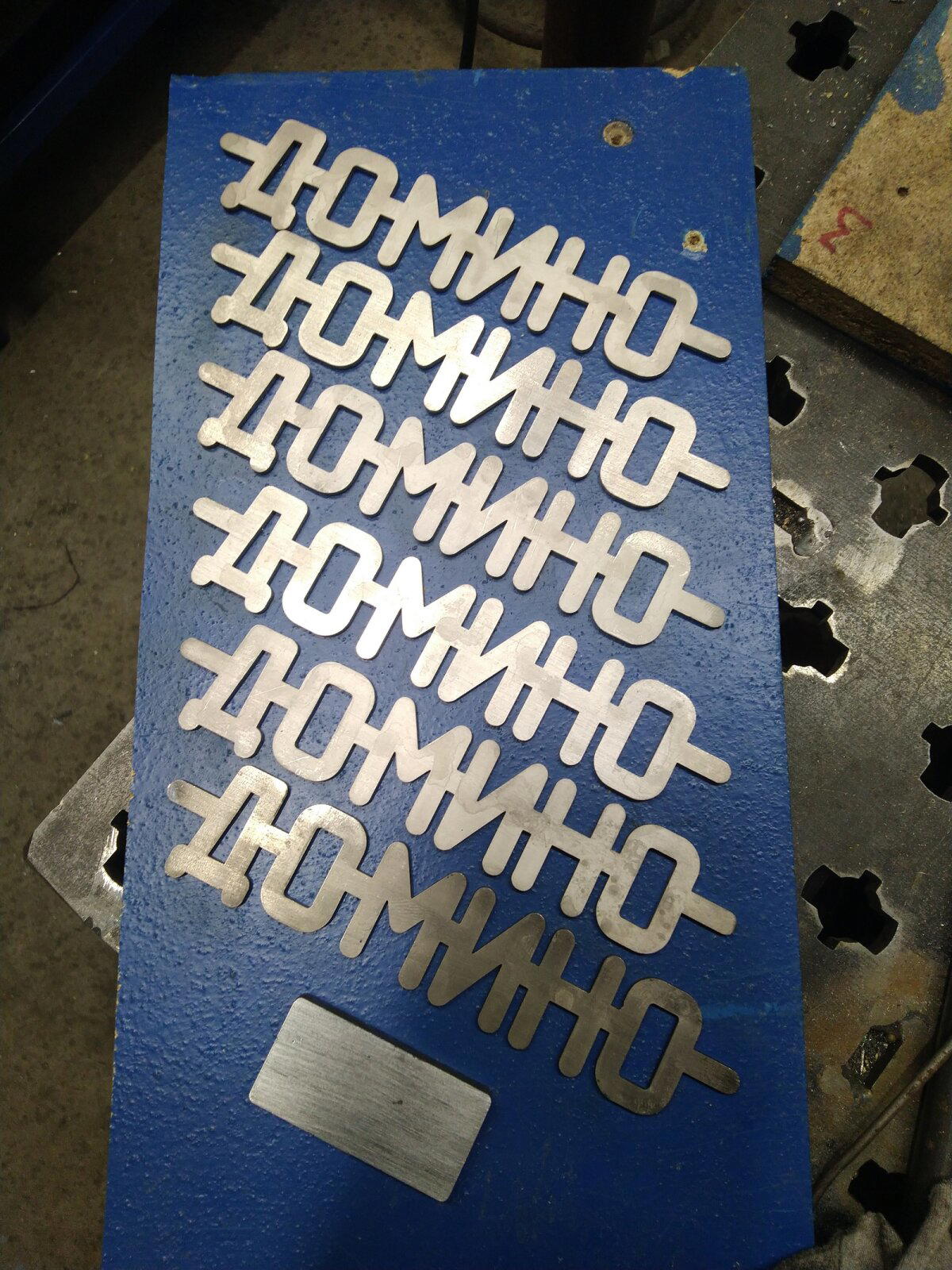

Обратите внимание, какие рваные дыры лазер профигачил в шестимиллиметровой нерже! Блин, да зубами выгрызть и то ровнее! Ну неважно. Стоит вроде:

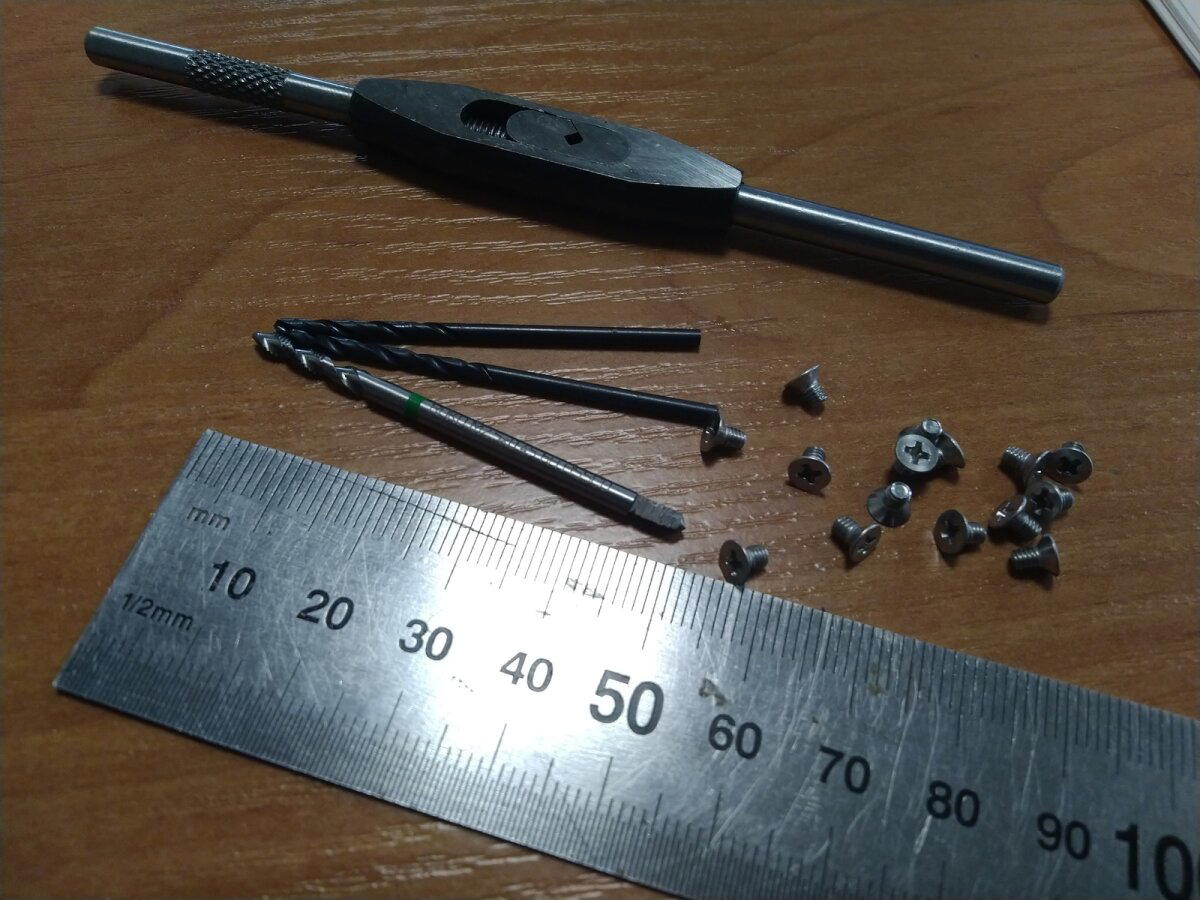

Ну вот всё бы ничего, но не нравятся мне саморезы. Нравятся нормальные резьбовые соединения. Я вот и думаю, может мне и стульчак выпилить из бакелитовой фанеры и задуть в белый хром, шоб без сварочной маски в сортир и заходить больно глазам было? Впрочем, это совсем другая история. :)

Буэнос диас, геноссен. В этот прекрасный полдень желаю всем по кружке горячего кофия со сгущёнкой и ром-бабу. С ромом. И бабой. :)

В один из дней обратился ко мне гражданин, зарабатывающий себе на хлебушек переплётным делом. Мол, Иван Михалыч, дорогой, нет в продаже чётких и относительно недорогих приблуд для аутентичного книгоделия. Чтобы всё по-старинке, да по канону на 17 век. Ну штош... сперва, как обычно - фоточка конечного результата. А потом лонгрид про железяки.

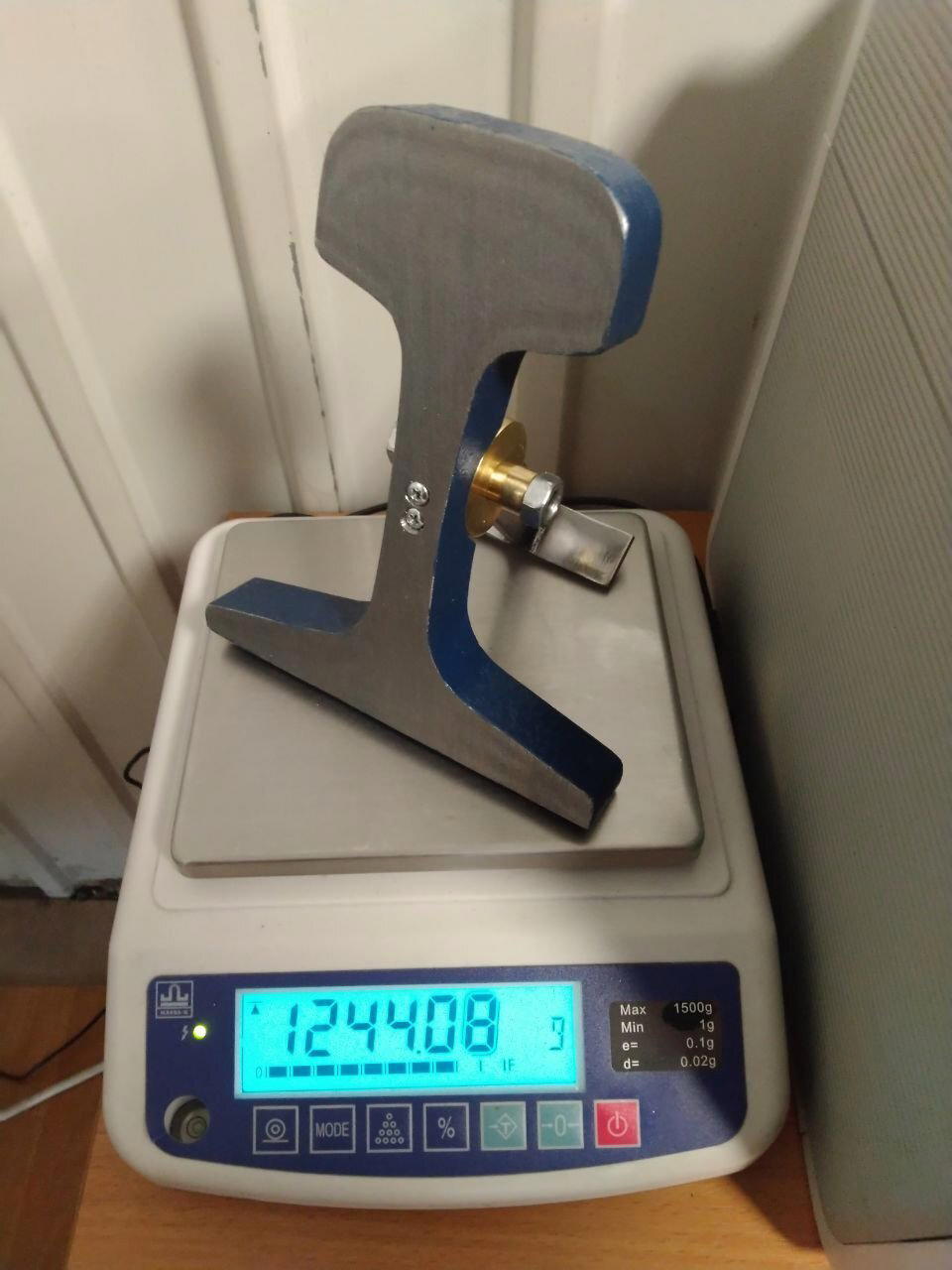

Ах да. Для тех, кто читает состав:

- губки - сталь 40Х, калёная до ~50HRC, воронёная в щёлочи

- направляющие - У8, калёные, полированные

- болтишки - сырые оцинкованные с рынка с тщетной попыткой нанести воронение.

- шайбы - латунь.

- рукоятку собирается делать сам заказчик из рога какого-то рогатого существа.

Сперва, разумеется модель. Потому, что заказчик как это бывает чаще всего, просто присылает рисованное на клочке туалетной бумаги нечто, которое надо осмыслить в изделие.

Изначально я предлагал один болт по середине, но заказчик захотел так. Потом в результате встречи и тыканья пальцем в чертежи пришли в выводу, что heavy is good, heavy is reliable и начали делать железо с равной (в три раза избыточной) толщиной верхней и нижней губки. :)

Сперва, от куска режется заготовка. С помощью ленточной пилы полуциклопических масштабов.

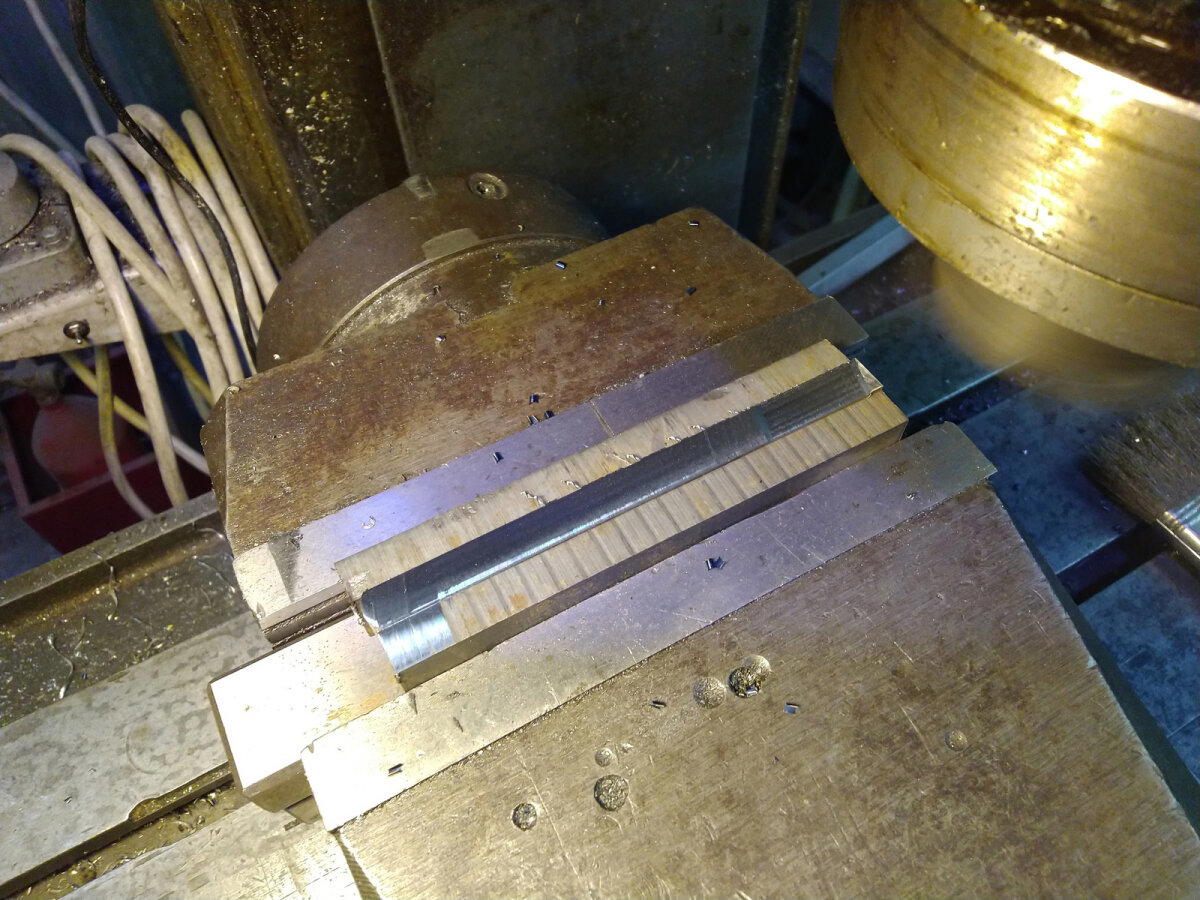

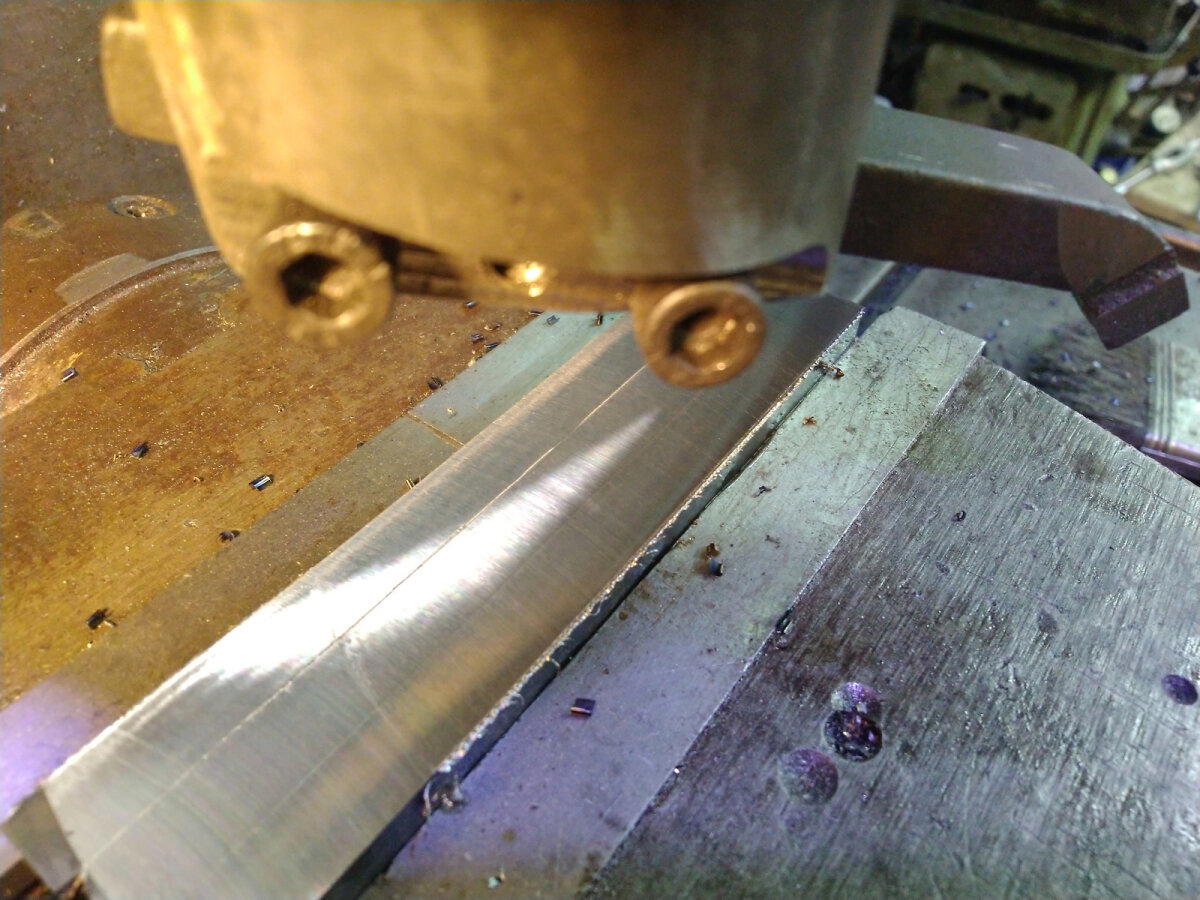

Потом два куска стали обрабатываются на фрезерном станке с помощью фрезы-летучки (она же "балеринка", в странах загнивающего запада - fly cutter).

Результат обработки вполне себе ничотак.

Таким образом обрабатываются все стороны параллелепипедиков, с промежуточным снятием фаски, для боле лучшего позиционирования в станке. Затем производится разметка. Тут я использую Dykem Blue layout fluid (т.к. у нас в стране не делают аналогов этой прекрасной синей жижи), штангенциркуль Brown&Sharpe, керн из клапана от Волги ГАЗ-24 и молоток слесарный 750-граммовый. Ах да. Ещё разметочный циркуль неизвестного генезиса. То ли нашёл где-то в заброшке, то ли кто-то подарил...

Чтобы заготовки не разбегались, а сверление должно быть весьма точным, прихватываю две детальки аргонно-дуговой сваркой. Теперь отверстия сверлятся сверлом и разворачиваются развёрткой, шоб направляющие скользили хорошо... именно так, как описывает буржуазный термин smooth. :) А отверстия под резьбу, соответственно просто сверлятся, да и хер с ними. Я у мамы сильный и даже если будет "туговато" идти метчик - штош... Надо просто использовать Силу Живота. Ооооппа. И всё собралось. И даже нигде не закусывает. Ходит туговато - но это хорошо.

Теперь надо нарезать канавки на рабочей части губок. Рельеф будет лучше удерживать зажимаемые формы для тиснения. Для этого ставлю в ВФГ (Вертикально-фрезерная головка) дисковую фрезу, а саму ВФГ поворачиваю на 45 градусов Цельсия. Или Фаренгейта. Вощем, поворачиваю.

Ооооп. Первый пошёл. Вроде норм. Глубина годная. Предварительные пробы на куске железяки показали, что смещение канавок должно быть 3 мм. При глубине в 1,4 мм. Тогда не остро, но отчётливо. Ну и по красоте...

Итог нарезки губок:

Ах да. После сверления, но перед разъединением, я набил на губках номер 1. Теперь понатно, кто из них верх, кто низ и при сборке не перепутаешь. Здоровенный скос с сперва делал на фрезере, но быстро утомился и начерно снял болгаркой с фибровым кругом 3M Cubitron II с абразивностью 36 грит. Ну т.е. на фрезере я бы полдня возился, а "кубиком" ободрал минут за 5. А потом уже начисто провёл тангенциальное фрезерование спиральной четырёхзубой фрезой Ф30. И получилась красота.

Теперь красоту надо запечь. По азбуке 40Х калится в масло от температуры в 830-850 гр.Ц. Нуок, штош. Печку топить ради этого часа 3 придётся... :)

Ну и как-то так происходит запекание:

Результат после закалки, отпуска и шлифовки одной губки. Для сравнения, вторая - не троганая.

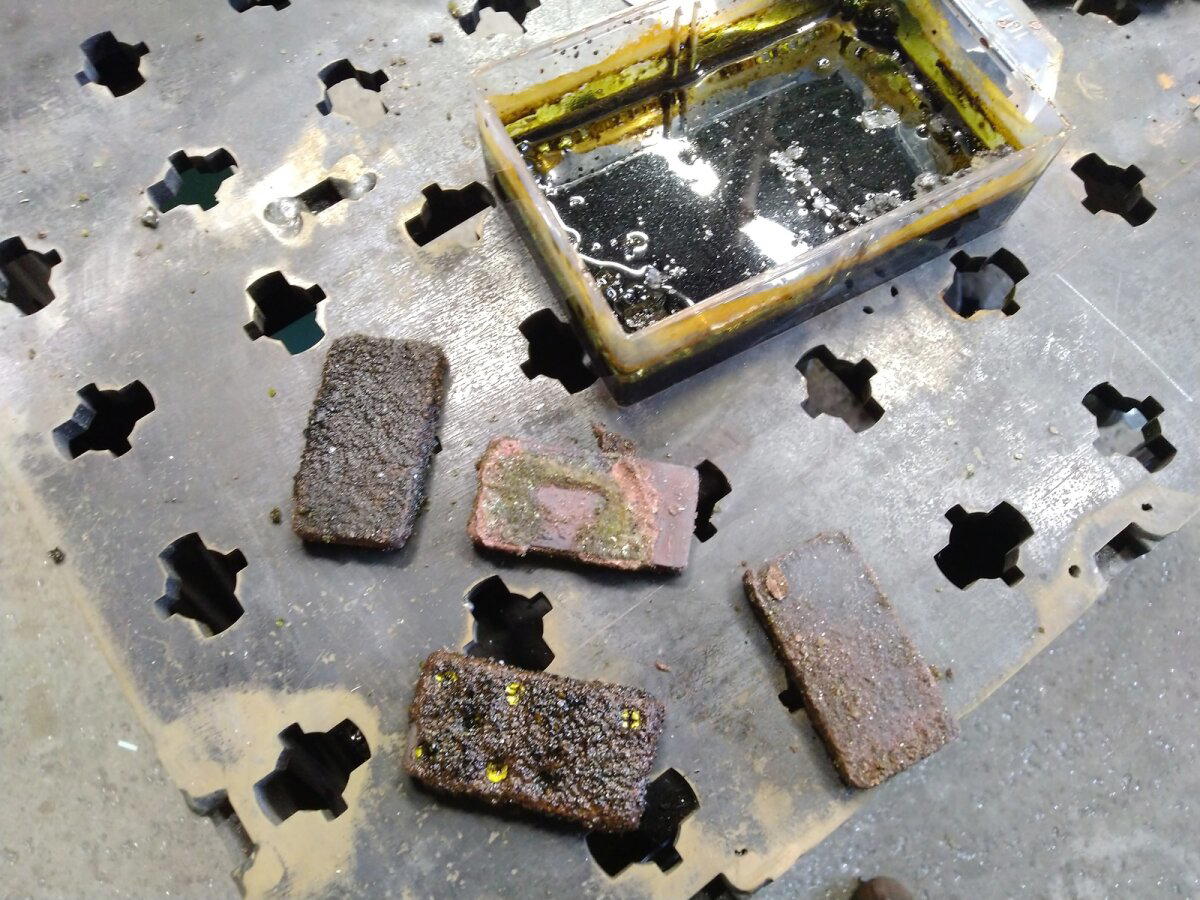

Теперь это хозяйство надо отворонить. Химик из меня - как из говна пуля, потому, что я не могу найти чувака, знакомого с этой темой, шоб приехал за бухло\бабло\металлообработку и показал, что именно у меня в процессе не так. Вощем, готовлю железки: сперва мою из в ультразвуковой мойке с шампунькой, потом промываю в дистиллированной водичке, а потом ещё и протираю промывочным фреоном от жира.

Ну и бултых, в разогретый до ~130 гр.Ц. раствор, где 1 часть NaOH, 1 часть NaNO3 и 2 части воды дистиллированной. И пусть оно там плавает. Если сможет. Хо-хо.

После варки, соответственно, промываю железячки в проточной тёплой воде, ещё раз обезжириваю фреоном и, в этому времени у меня уже готово масло. Температура порядка 120 гр.Ц. Масло в данном случае, ATF-III. Ну просто оно у меня было в небольшой ёмкости. А в большой налито А8-И, но в большом тазу. Его кипятить постареешь.

Результат после этих экзерсисов примерно такой:

Фуууу... Бееееее... Гуаааано!

А если помыть, полирнуть и собрать - не так уж и плохо. Ну кроме разводов на воронении, канеш. Но блин, да. Менделеев из меня так себе. :)

Ах, да. Самое главное... Ну полуглавное. Ключ! Берём в автомагазине головку на 13, привариваем к ней рандомный кусок железия, потом берём вот этого парня:

Вжууууух и ключ готов.

Ну вот теперь - точно всё. :)

Заказчик приехал. Посмотрел. И...

Щипцы не относятся к этой теме, но делалось в этот же заход. Состав:

Пососиже советские - 1 шт.

Губки из полированной нержавейки 304 - 2 шт.

Навалено аргоном швов - 1,5 куб. см.

Результат:

Эта штука нужна, чтобы прищипывать вот эти... эмммм... ну... вощем вот эти штучки:

Вот так и живём. А в следующей серии поведаю о невиданном размахе вертолётостроения в отдельно взятой мастерской. Ставим пальцы вверх, жмём колокольчик, подписываемся на канал (особенно на Обводной!), ну вощем, всё как обычно. :) :) :)

Хеллоу, амигос. Сёдня маленькая зарисовочка... просто по угару. Принесли в работу деталю для... Гандональдса. А то им там ГанФлурри нечем помешивать. Ну чо, вай нот. Замес какой. Надо сделать переходник с ложки на вал двигателя. Не спрашивайте, зачем. Сказали сделать - надо сделать.

Нуок. Сперва нержавейкин кусочек торцуется и сверлится на 7,5 мм.

Потом чуток размечается и впихивается в УДГ на фрезерном станке. УДГ - это Универсальная Делительная Головка. Она позволяет либо просто поворачивать деталь относительно оси режущего инструмента, либо делить окружность на необходимое кол-во кусков. Ну, скажем, надо сделать семигранную гайку - это вот на ней. Делительный диск снял, правда. Пушо делить на 4 проще по нониусу.

Ну, собсна, пошла жаришка, чо... Одна сторона уже пройдена в размер, вторая в процессе. :)

Теперь надо набить резьбу под установочный винт, вот в этом отверстии:

Ну, собсна вот... переходник с мотора на ложку вроде работает...

Теперь чутка полирнуть...

Упаковать и отдать. Заказ настолько горячий, что прям аж ваще. Аж водителя прислали! Видать без переходника вся макфлурря не работает!

Ну примерно вот таким манером и происходит трудо выебудни отдельно взятой мастерской.

Удачи.

Моё почтение, господа пацаны!

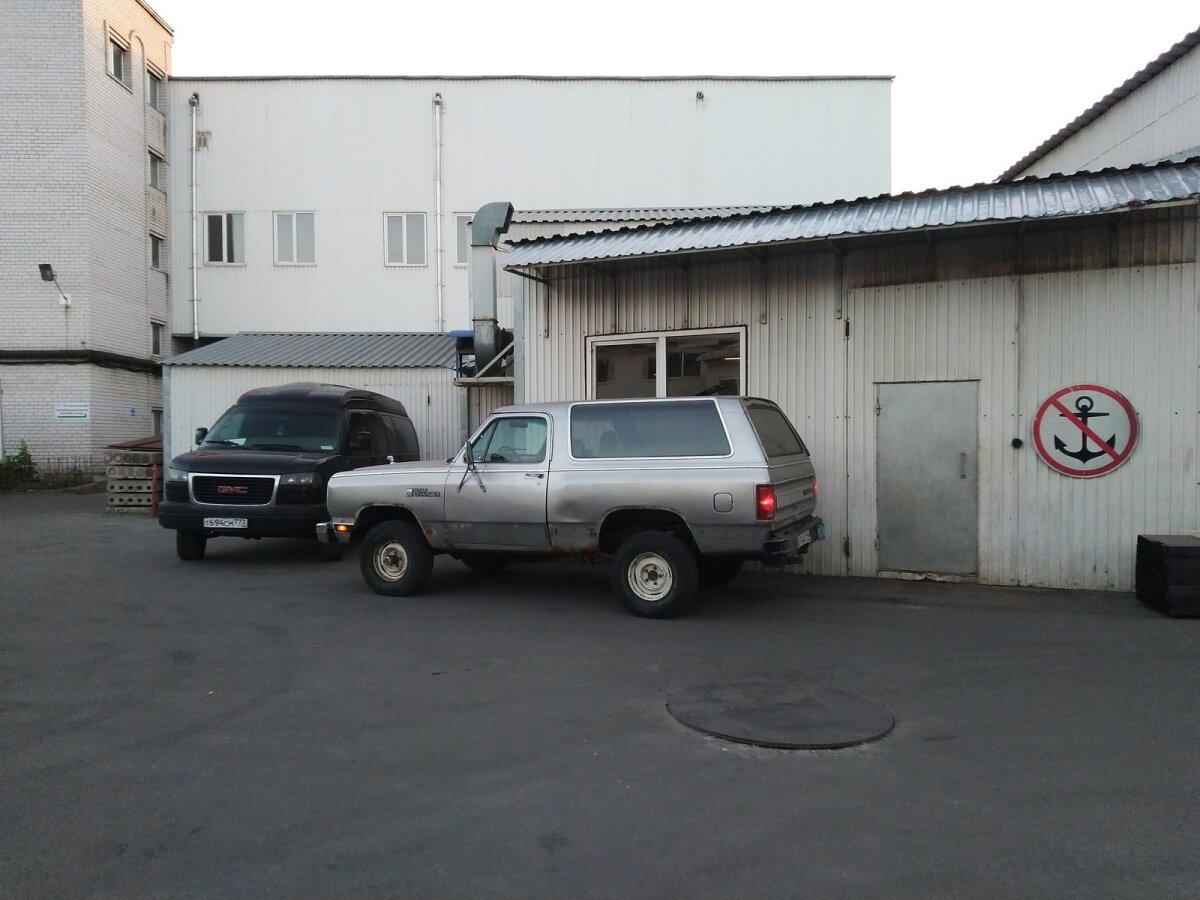

Бывает так, что у человека есть одновременно и Додж Рамчарджер и Форд КраунВик полицейской серии. И, такое тоже бывает, что карбюратор с форда надо поставить на рамчачу, потому, что увы, доджекарб со временем весь сошёл.

Вощем, как обычно, сперва - результат, а потом повествование и весёлые картинки.

Вот такой некрохлам, надсадно перхающий V-образной 5,9 литровой восьмёркой отравляет наш с вами взор! Нет бы ездить на прекрасном современном Солярисе, например. Что он себе вообще позволяет!??

Только посмотрите! Срочно, кто-нибудь, вызовите полицию стиля!

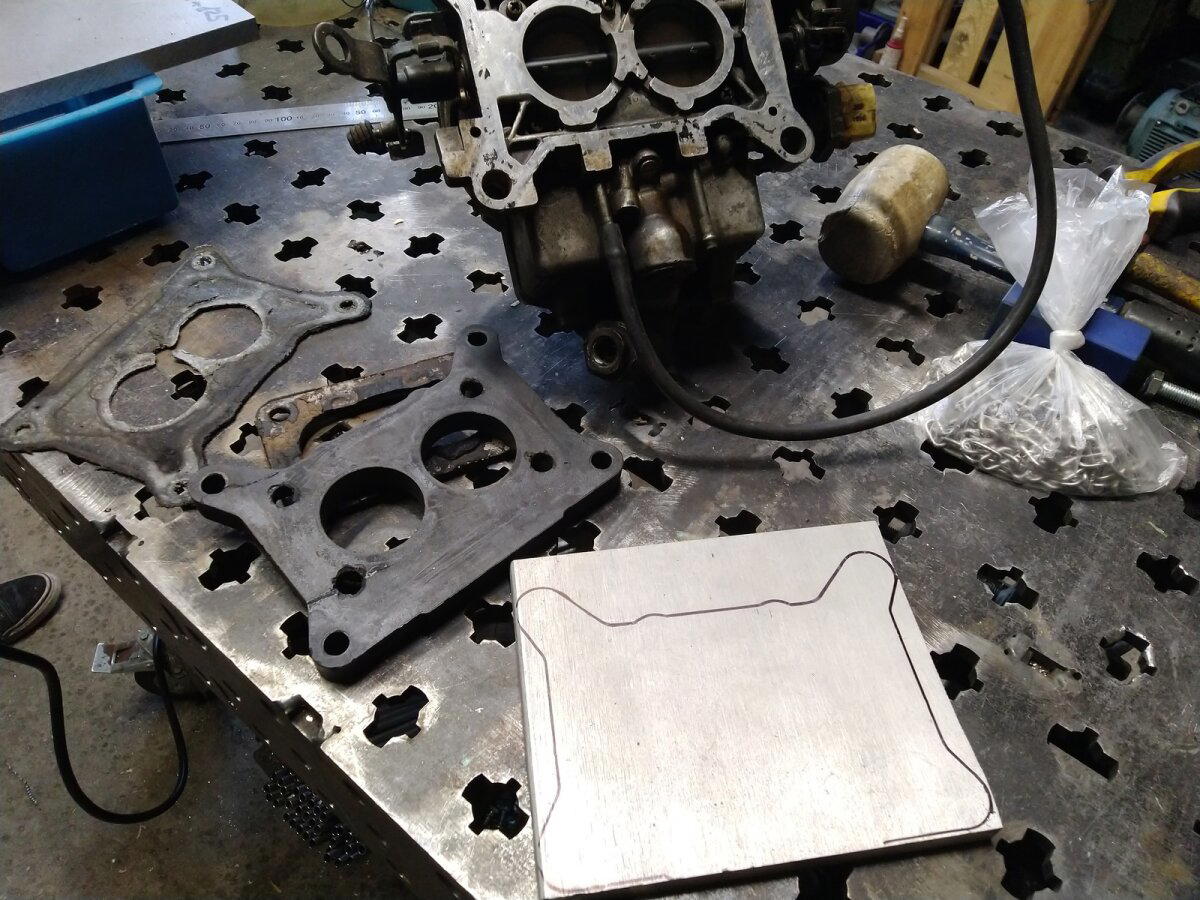

Впрочем, я отвлёкся. :) Сперва производится черновое опиливание алюминиевой заготовки:

Кстати слева чоренькая - это почти родная переходная пластина. Т.е. карбюратор от Форда подходит на Додж. А чему вы удивляетесь? А ничего, что фара головного света формата 7", например, подходит на УАЗ 469, ЗиЛ 130, ГАЗ 21, Джип Рэнглер, Мерседес Гелендваген, Лэнд Ровер Дефендер, Урал (и мотоцикл и грузовой), Харлей Дэйвидсон, БМВ (и легковые и мотоциклы). Вот были же времена... Впрочем, я опять отвлёкся.

Далее заготовка помещается на фрезер и... фрезеруется. Кто бы мог подумать, да?

Теперь пришло время самого сложного - сверление и растачивание отверстий.

Сперва - разметка.

Теперь черновое вырезание отверстий кольцевой фрезой Ф33мм.

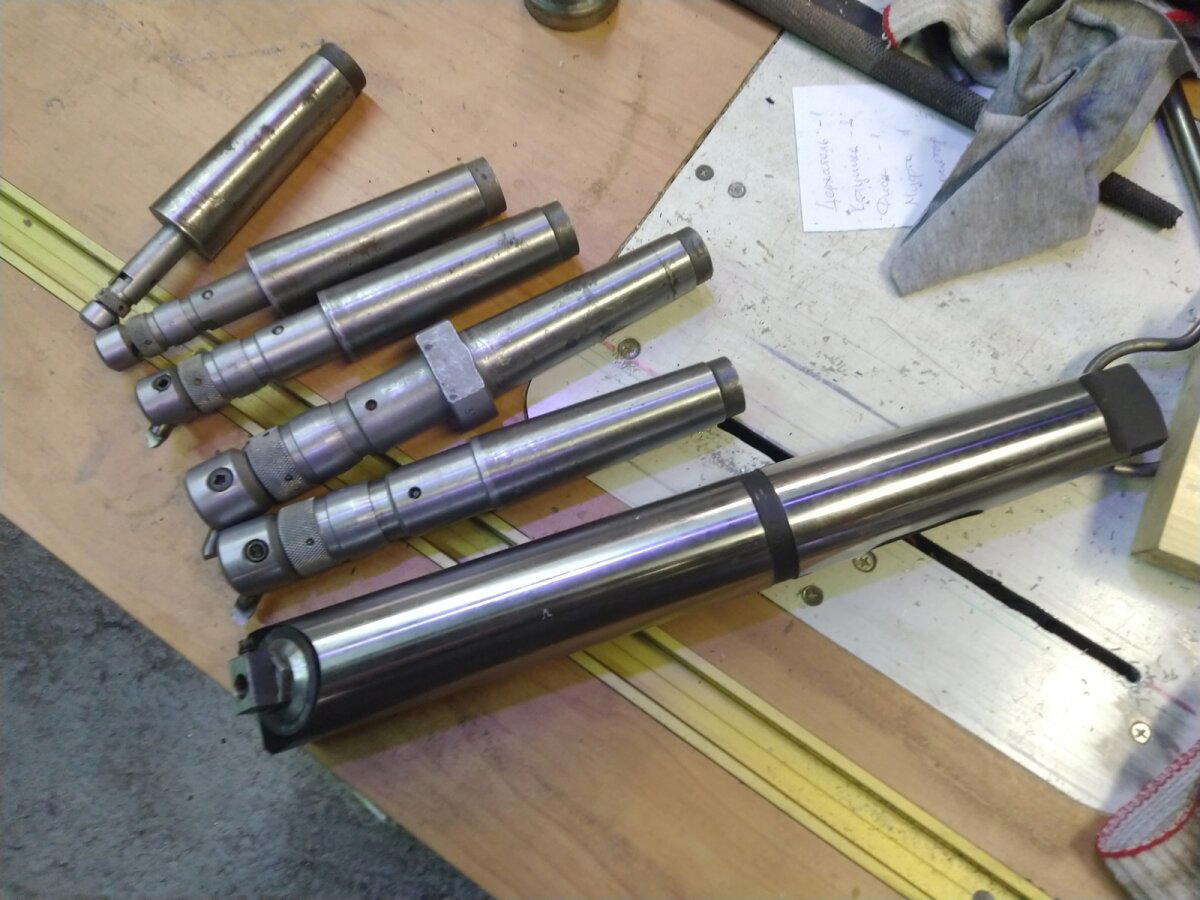

А теперь - расточка микрометрической борштангой. Одной из этих...

В целом, такая точность не нужна, там даже миллиметры роли не играют и можно было бы обойтись и сверлом и расточной головкой... но хотелось вот так и по красоте.

Ну и финальные операции - выборка цековки под винты, шлифовка со всех сторон, срезание фасок... Короче, придание товарного вида изделию:

Ну и финалочка. :)

Историю вам рассказать хочу. Про мальчика одного, который с одной стороны ооооочень любил деньги, а с другой - был выдумщиком. История душещипательная, полная факапов и попадосов на деньги, но с хорошим финалом.

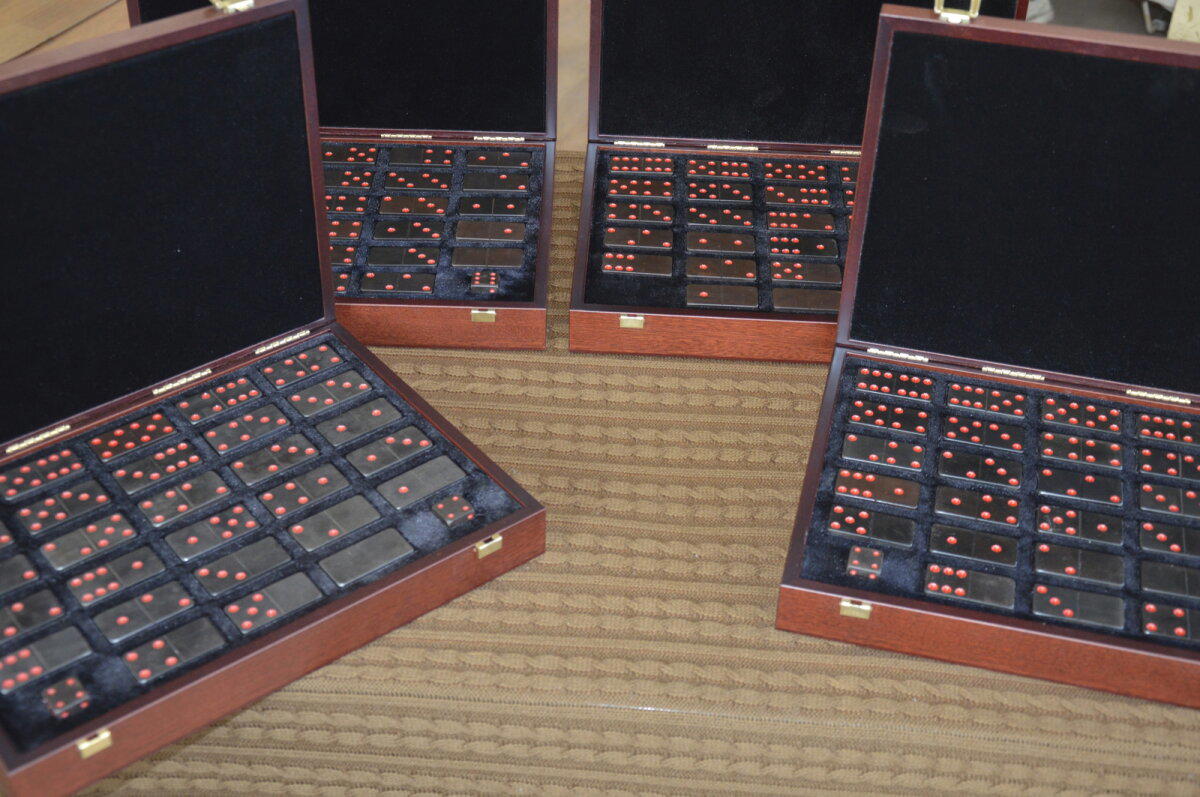

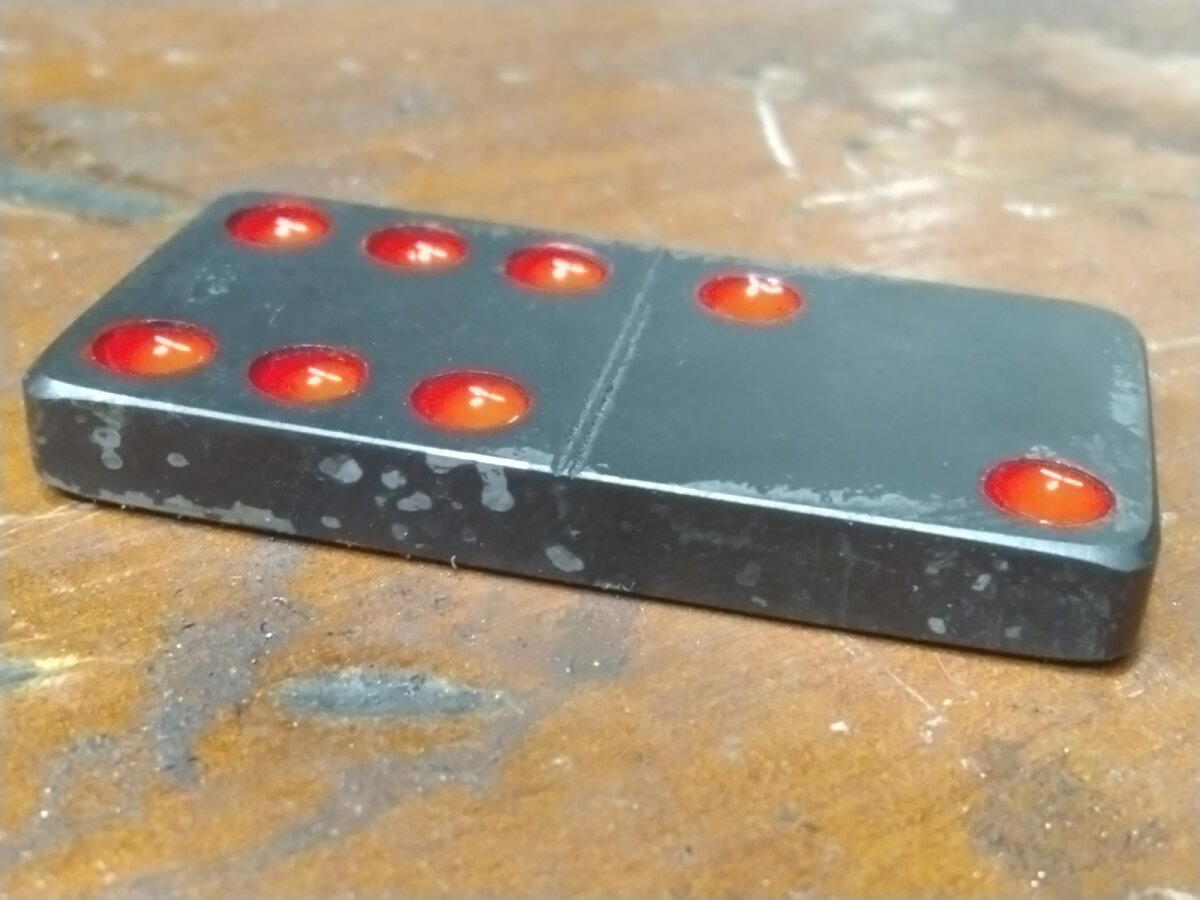

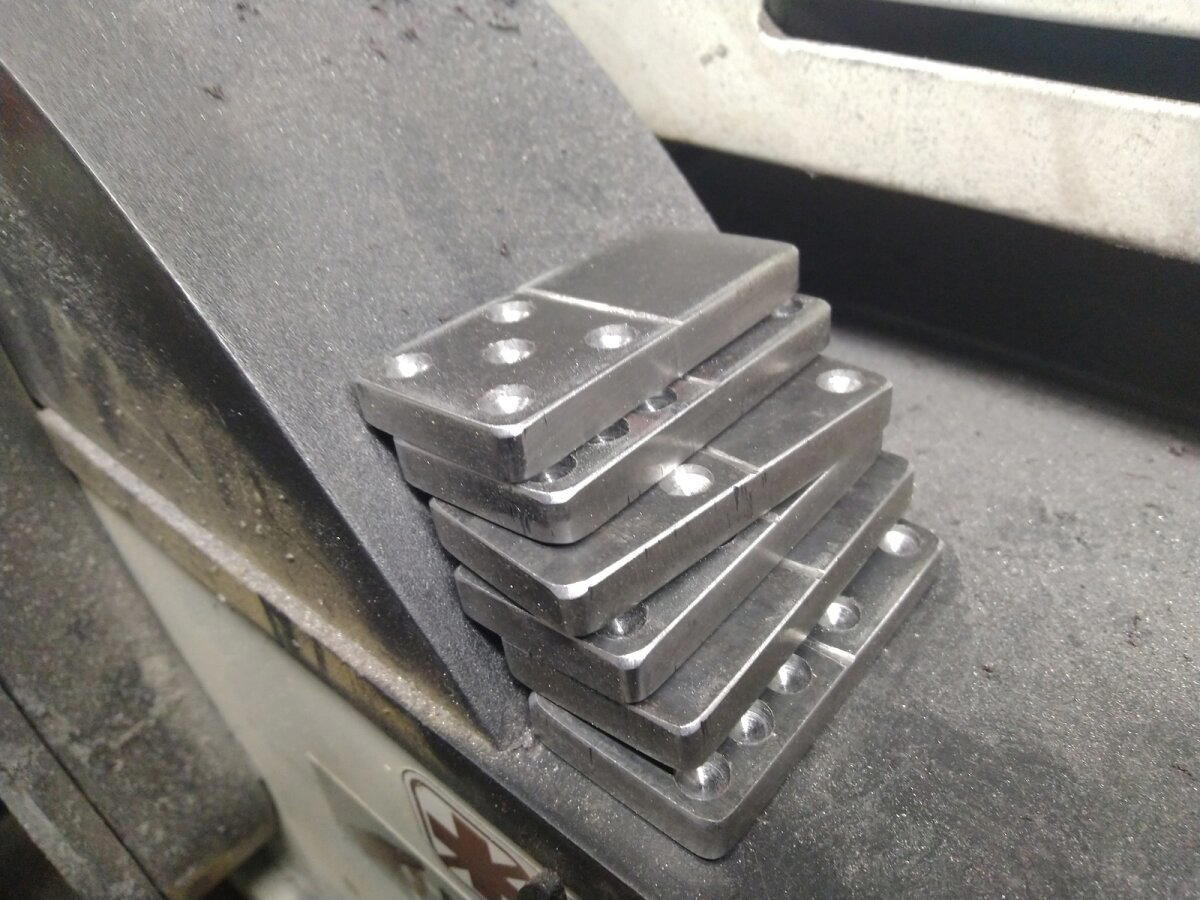

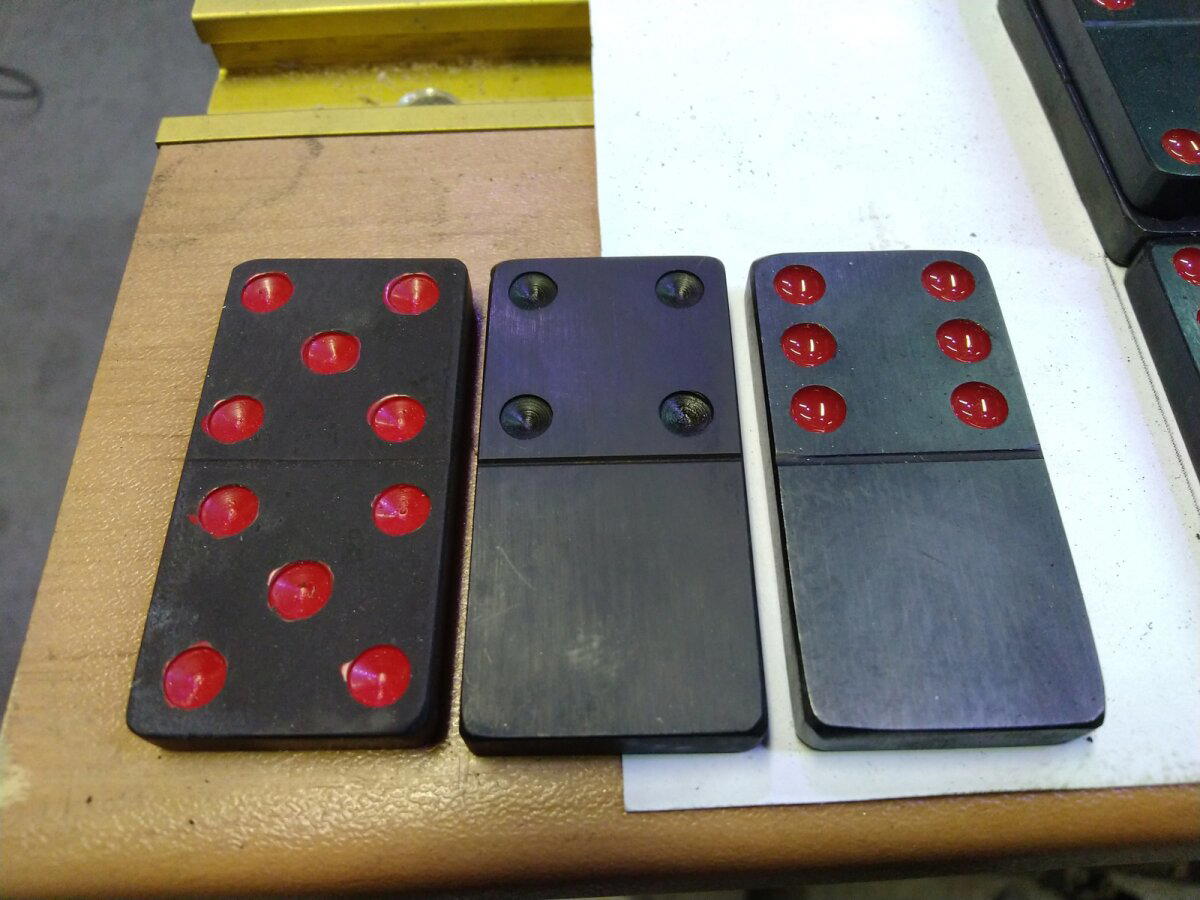

Для затравки - фоточка результата работы:

Переписывался как-то с заказчиком, ну и обмолвился, что давно хочу сделать домино из стали. Ну шоб такого ни у кого не было. А он возьми и поддержи. Давай, говорит. Делай. И я бы взял 4 комплекта! Мне, говорит, как без силового домино-то? Никак... Ну, сказано - таки сделано. Чертёж, отправил на лазер, вжууух и нарезано:

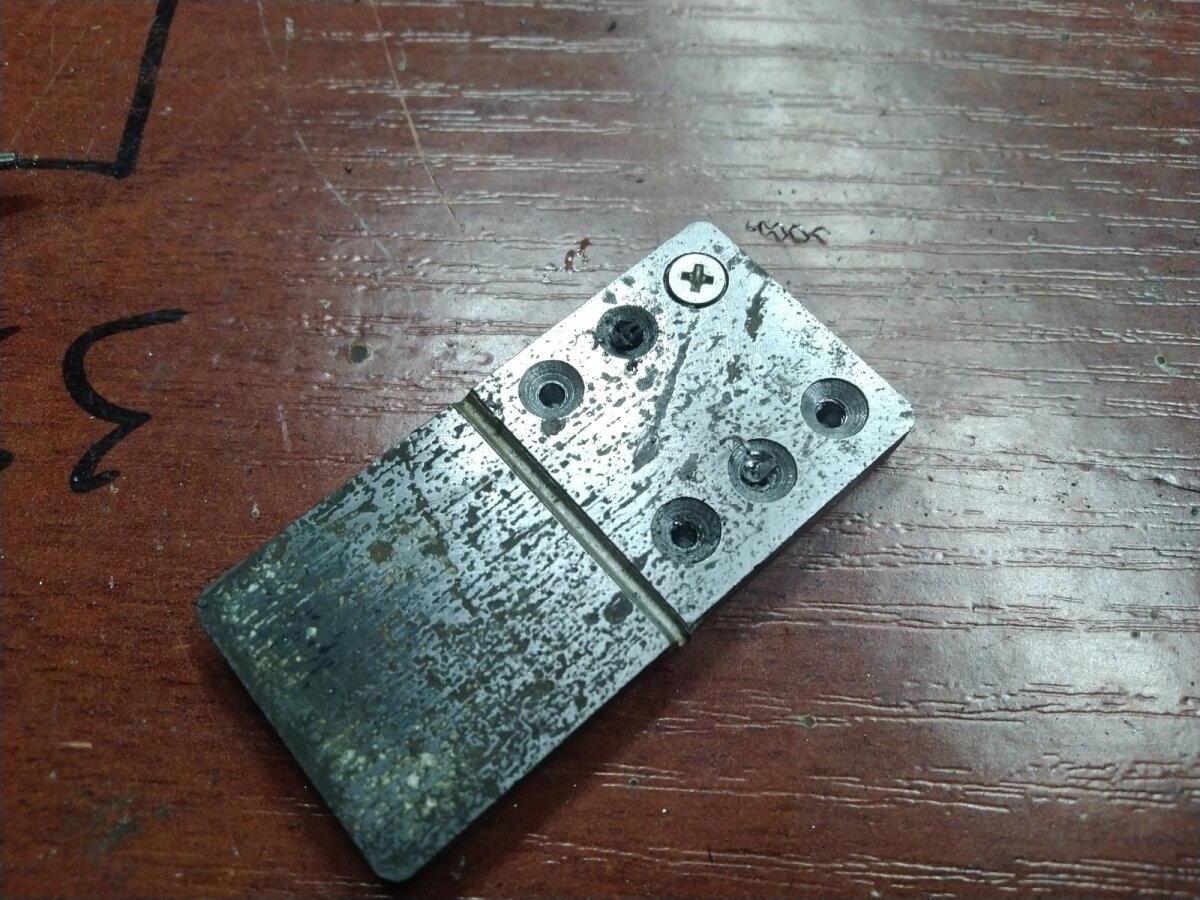

Чтобы точки были ваще по годноте, сделал приспособу:

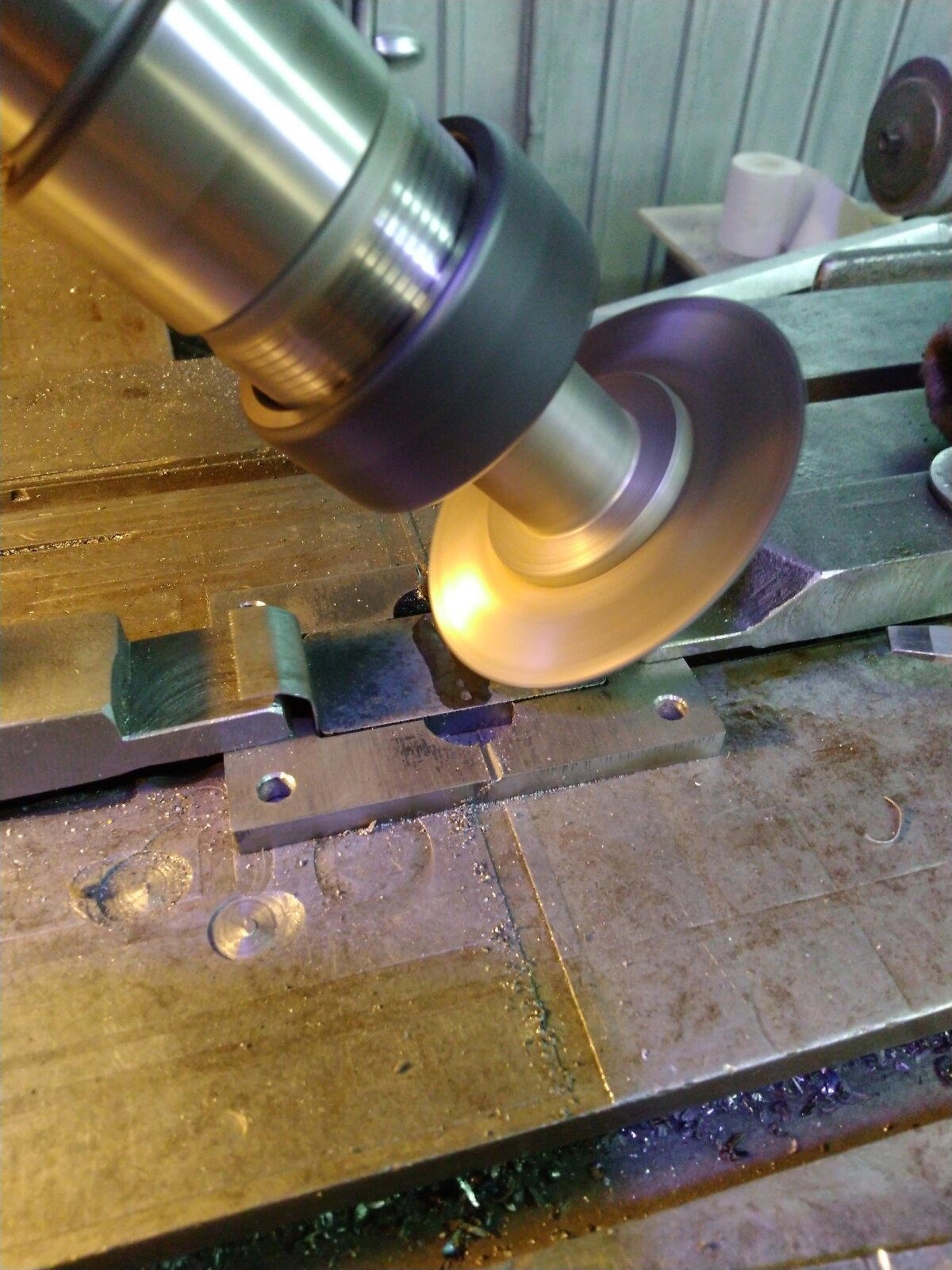

А чёрточку-разделитель ебанул дисковой фрезой, с поворотом ВФГ фрезера на 45 градусов:

После непродолжительных ласк на шлифовалке, получалось примерно так:

Дальше слесаришкина удача кончилась и начался мрачняк. Например, отделка. Гальванисты хотят чтобы обязательно можно было подвесить изделие. А, нуок. Давайте вместо точек я вкручу винтики М2 из нержавейки... Купил Самый Дорогой Метчик примерно за 1700, сверло и сотню винтиков на попробовать:

Но, увы и нах. Метчик сломался на первом же отверстии. После чего пришлось заточить его вручную. Без заточного станка. На обычном точиле (правда с алмазным кругом). Работа 80-го уровня, что и говорить. Ну, переточенным метчиком я навил ещё примерно два-три отверстия и он сломался ваще под корень. Тут звучит музыкальная тема "Печальный тромбон". Это которая "мэп-мэп-мэп-мээээээп".

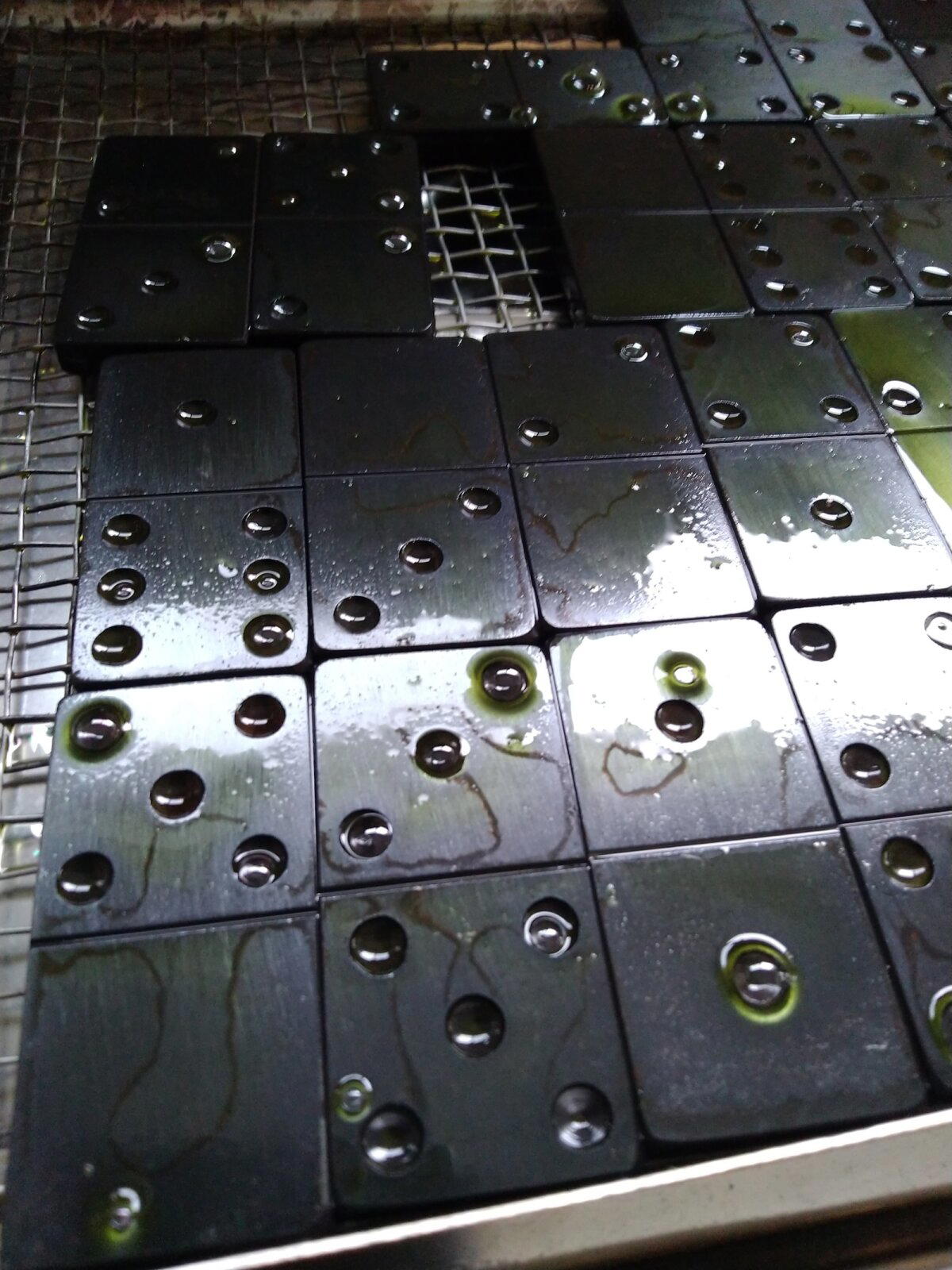

Что же делать? А давайте завороним. В масло. По-нашему. По-цеховому.

Ндееее. Пятна. Такое человеку не отдать. К дальнейшему как нельзя лучше подходит цитата из к\ф "ДМБ": "И тут братья Алиевы допустили ошибку - они показали деньги. После чего сразу лишились сознания и передних зубов". А я вспомнил химию... :)

Но, дело в том, что Пох миловал и после получания стабильной двойки по химии в школе, которую, впрочем, как-то натянули на тройбан, я никогда не трогал ничего химичнее метилового спирта. А тут чот давай читать... Первый опыт у меня был поставлен с хлорным жалезом.

Уууупс. Где-то я ошибся. :) Ну ладно, чо... Давайте попробуем отдать воронение на аутсорс профессионалу, а пока займусь коробками. Тестовый образец решил пильнуть на ЧПУшке из фанеры и залить эпоксой, шоб было красиво. Пильнул. Залил. Выбросил. Ну сами посмотрите, это какое-то уёбище:

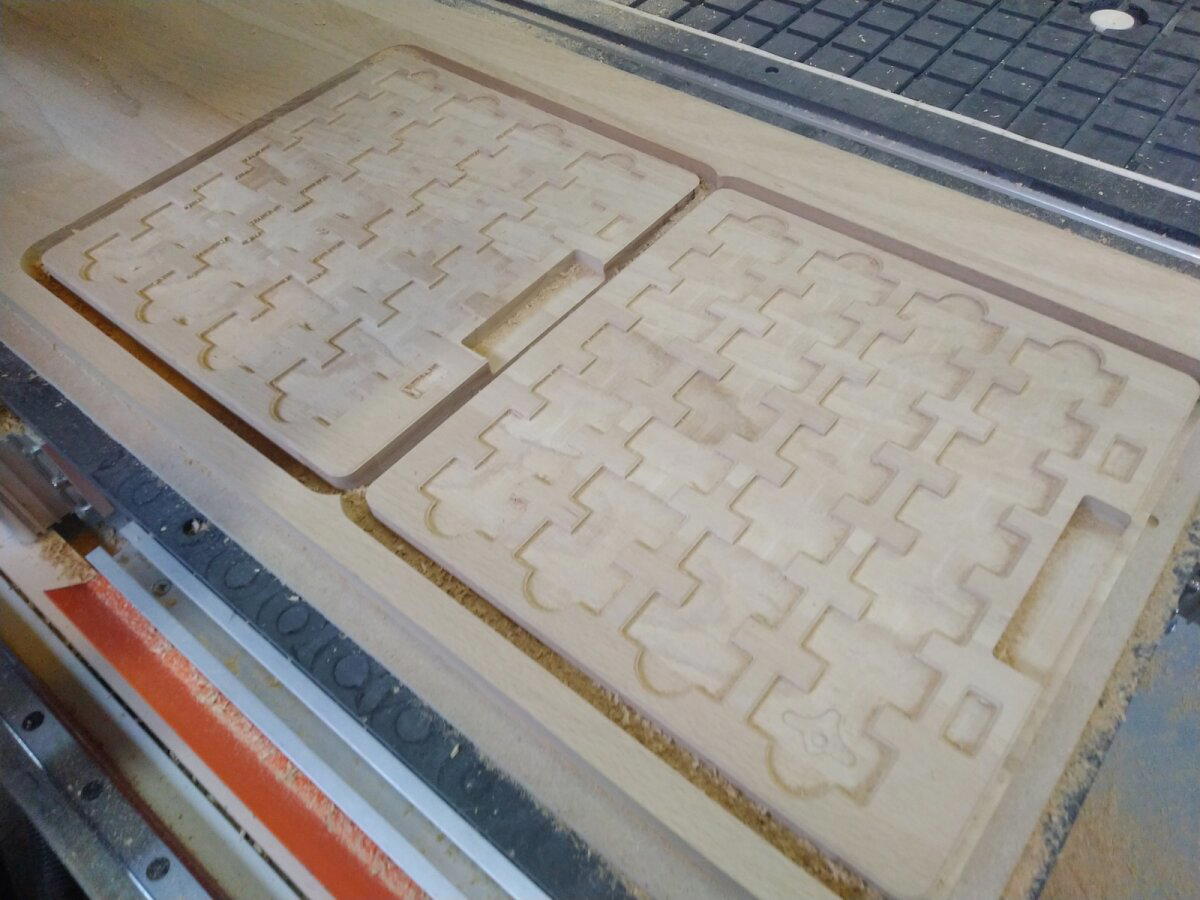

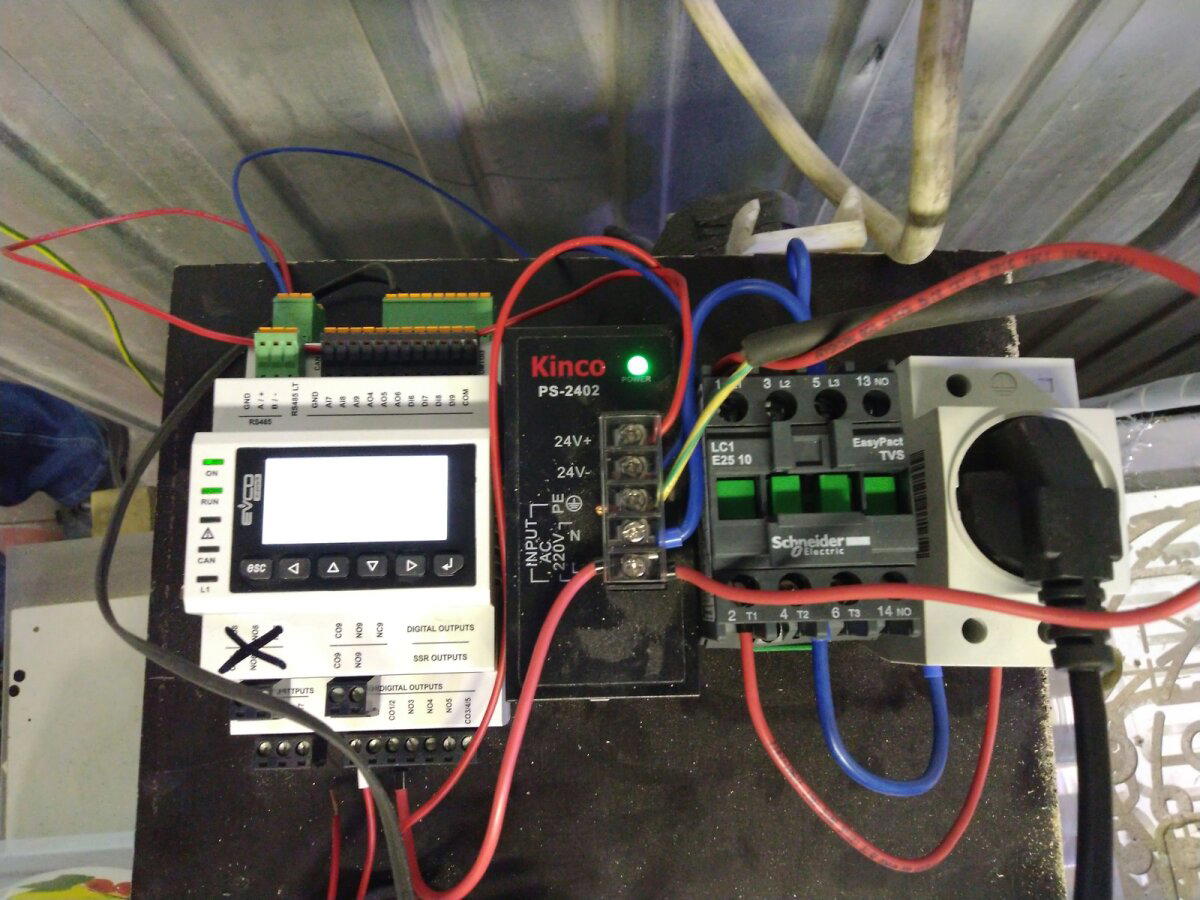

Второй вариант решил делать из букового мебщита с врезанной стальной надписью. Ну а чо? По красоте же... Нарезал на лазере железяк, собрали мозги для руления электроплиткой:

Кастрюлька, в неё датчик, химоза:

Пошла жара!!! На удивление, надписоны отникелировались неплохо. Хотя и пришлось коноёбиться с рецептом примерно неделю.

Окай. Далее - коробки... Но тут у меня ломается ЧПУшка. Распидорасило ось З, да так, что проще стало придумать новую каретку, чем пытаться починить старую... впрочем, оно и ща поломаное стоИт. :) Вощем, на фрезеровку поехал к товарищу.

Шикааарно. Ну а чо. Большой парень может:

Теперь врезание надписи в крышку. Идеально!

Приехал к себе, собрал, довольный, канеш...

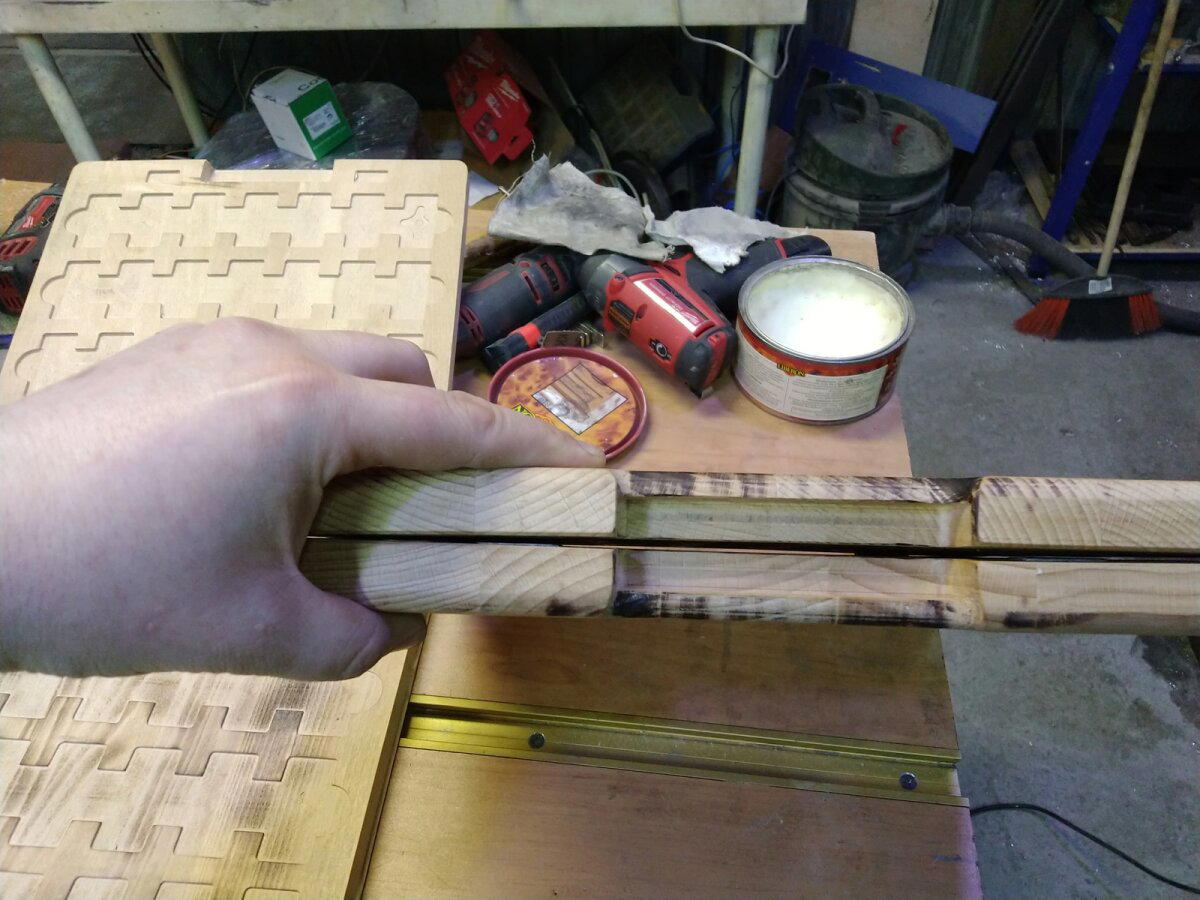

И... на утро не узнал свою работу:

Ёбаные дрова! За ночь их перекосоёбило! С такой щелью сдавать заказчику не вариант ваще!!! Суууука, да шож такое-то! Окей. Надо срочно заказывать коробки у специальных коробочников. Сверхсрочное изготовление, доставка за ночь из Питера (в Мск), вощем влетело в копеечку, канеш. Но заказчику нужно было уже срочно хоть один комплект! И тут выясняется, что приехли с воронения не 5 комплектов, а всего 1... ОДИН, КАРЛ! О Д И Н. Полный. И ещё два надкусанных. Т.е. из 140 приехало всего 70. Ааааргх, блять!

Ах, да. Я не рассказал же историю про воронение - это же отдельный факап. Короче, сдал, объявлен был срок. В срок не уложились, потому, что сперва химик запил и пропал, потом хозяин той мастерской в больницу попал... короче, мытащил эти изделия существенно позже, не посчитал, разумеется (а нахуй?!!) и тут такое.

Звоню ему, поясняю ситуацию. Пару дней пинались, но надо отдать должное человеку - вернул и деньги за свои услуги и неустойку за проёбанные железяки. Но я-то вернулся как в настольной игре на позицию "старт". И заново... резка, сверление, фрезерование, шлифовка... А где воронить-то? Надо самому. "И Бомба тут же угодил в собачью какашку"(с)

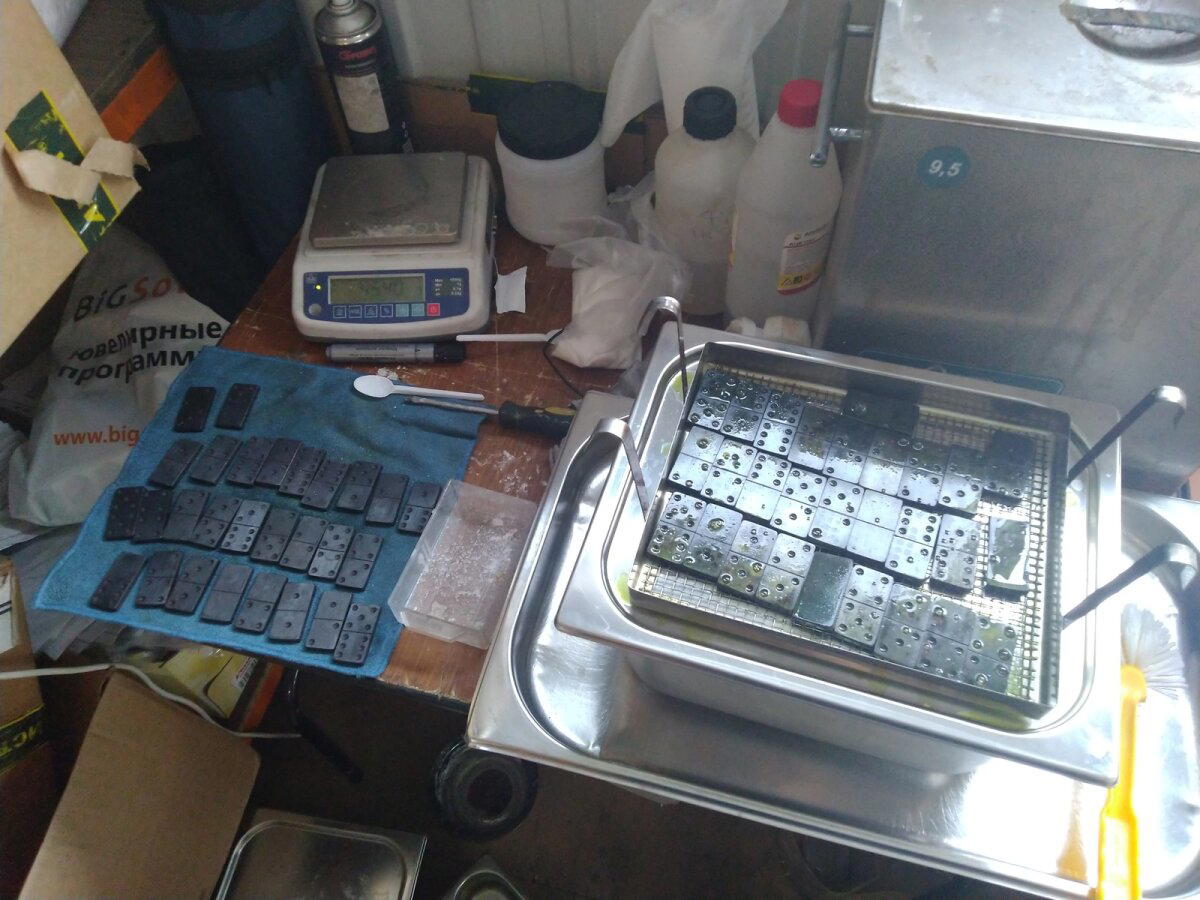

Короче, купил химии и оформил в мастерской отдельный участок воронения. И понеслось:

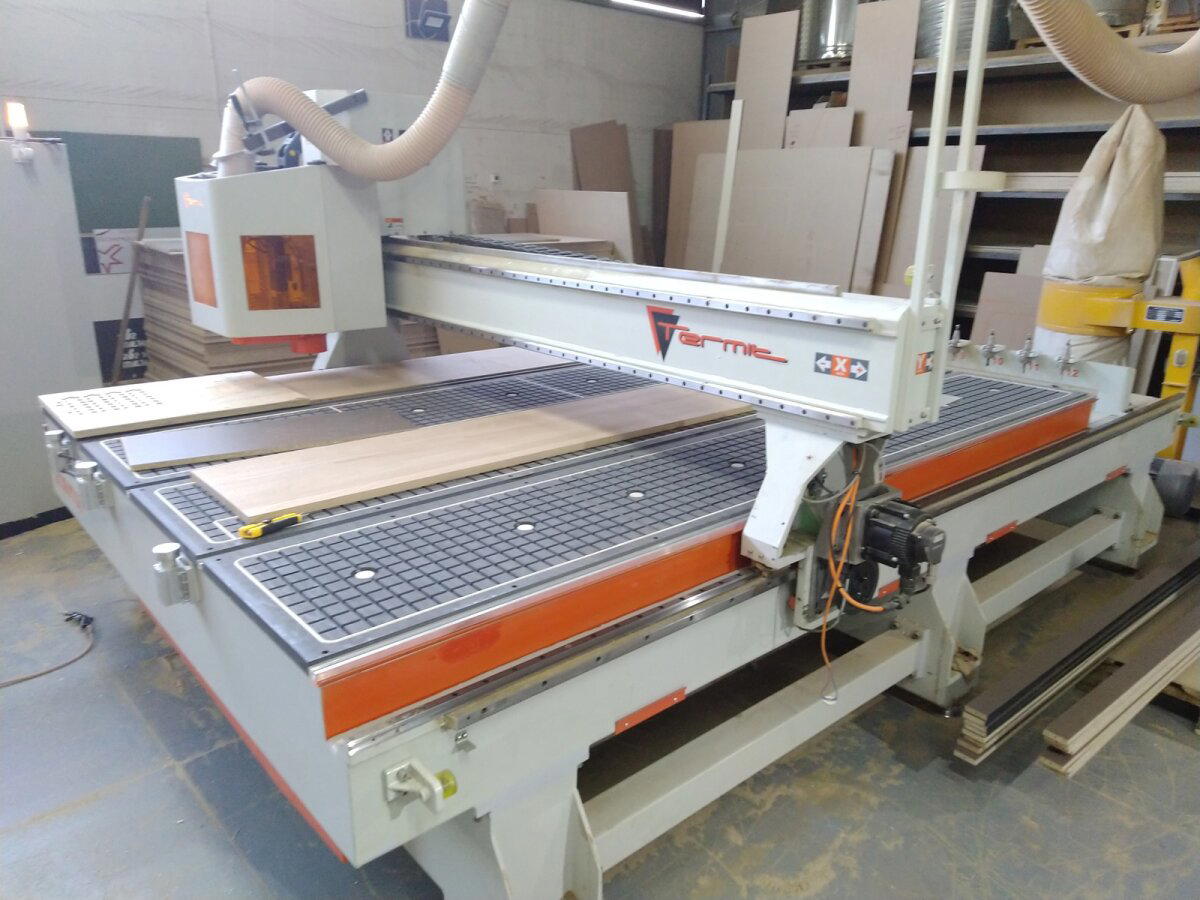

Ах да, простите, за неровный почерк, я ещё одну итерацию факапа пропустил. На моменте "коробки из бука - говно" я решил пойти по хардкору и заказал на лазере пильнуть стальные... :) Ну типа стальные обработаю, покрашу порошком - нормас. А пока их режут, сгонял на лазер и нарезал фетровых вкладышей, шоб металл по металлу не царапался:

Дым, луч, красота... Получилось (в этот момент должен быть звук высыпающихся денежек). А тут железо напилили. Посмотрел я на это... заказчик покачал головой, типа 15 килограмм коробочка нам не нужна... Ну ясно. И железо и вкладыши в помоооойку :)

А коробасы заказал опять же в Питере. Ну про это я уже говорил. :)

Возвращаемся к химии. Вся пиписька синяя. Пиздец. Вроде и всё пучком, но что-то не хватает:

то цвет уходит, то пятна, то ещё какая хрень... И вседь всё по науке: весы 2-го класса, ультразвуковая мойка, реактивы используются по одному разу, даже мою в дистилляте - похуй. Говно на выходе! Ну как... не то, чтобы говно, но недостаточно пиздато!

А тут заказчик говорит, типа раз пока ничего не готово, давай мы ещё кубики игральные добавим! Аааа, нуок. Канеш. Вжууух:

И на этапе маркировки что???? Разумеется я обосрался.

5 сторон - норм. Шестая - криво. Аааабль, давай переделывать... Попутно понимаю, что я уже месяц вожусь с химией, слил уже тыщ 15 на неё, а результат даже и не близок ещё. Звоню чуваку с воронением, типа мождет дашь химика поиграть на пару дней? А он такой: "мы тут твоё гомино нашли... доделывать будем?"

Канешнажыда!!! Дададада!!! ДЕЛАЙ!!! Цели поставлены, сроки указаны... и... У них там выключают электричество.

Даштоштакое-то, блять!!! Короче, вместо нескольких дней, делали недели полторы. Но сделали. Фуф. Зашибись... Правда теперь коробочники опаздывают...

Раз в месяц я стабильно наебенивался и начинал ныть заказчику, типа "если хочешь, давай верну аванс, пушо сил моих больше нет оправдываться". Он гладил меня виртуально по голове и обещал не бить по лицу при встрече. Потом он наебенивался и говорил "дахуйсним, оставь себе бабло, хуй с ним с гомино этим". Тут уже я его уговаривал ещё пообождать...

Ну, вощем, через тернии к звёздам мы всё-таки доехали. Получил я коробку коробок в транспортной, привожу в мастерскую, открываю и...

ЛИЛОВЫЕ ХУИ!

У нас вырубают электричество.

Обоссы меня господь, если это не сам сатана прискакал на хую галопом, прямо из ада, шоб свести меня с ума! Тут уже начали думать о том, что надо попросить помощи Богов, принеся им в жертву один комплект этой хуятины. И шо вы таки думаете? Пришли в выводу, что гомино настолько силовое, что уничтожить его взрывом, давлением, огнём, водой... ничем нельзя. Ну оно погнётся, но не сломается. Заржавеет, но останется живо. Короче, принести в жертву его можно только испарив плазмой. Но света-то нет! :)

Короче, в итоге, проект домучан. Вот:

Хир ви гооооу! Но, поскольку можно добавить только 51 блок, то фоточек больше не будет. Это, кстати, очередная козня сил зла, я считаю! :)

Удачи, ребят! Помните, шо браться имеет смысл за проекты, которые на 10-15% сложнее предыдущих. Тогда вы и экспириенса хапнете норм и выполните его с приемлимым разрывом жопы на британский флаг. А если хватать проект сложнее на все проценты мира, то можно попухнуть. Итого, я делал эту хренотень 4 месяца. За это время я не то, что не заработал с него ничего, я вышел за смету и потратил примерно 40К личных средств... Более того, я так и не научился ни воронить пристойно, ни делать эти дурацкие коробки. Но да. Определённого опыта я наелся будьте-нате. Вощем не будьте такими как я, а будьте такими как ктонить другой. :)

Хеллоу, амигос.

Возникла задача - согнать 5-6мм. с плиты для 3Д-принтора. Она сделана из алюминия, толщина 12,5 мм. но столько толщины человеку не нужно, т.к. она греется вечность. Вощем надо согнать лишний жирок к лету. :)

В принципе, у меня есть офигенная летучка для универсального 679 фрезера, но плита имеет размеры типа 340х350 или как-то так. А у старых фрезеров стол такого хода не имеет. Поэтому придётся делать на ЧПУ-портальном, у которого поле порядка 0,5х1,0 метра.

Ессесно, начинаем с моделирования и чертежатины.

Под станком намутил кусок железия 40Х, каковой незамедлительно распилил на ленточке в размер +2мм припуск под обработку торцев.

Немного токарной магии и... цанга ER20 Ф1\2" заходит чудесненько.

Окей. Время кастануть пару фрезерных заклинаний:

Подачи крутятся, бабосы мутятся. :) В итоге, через полчаса в чаду кипящего масла тадааам:

Время шлифовать, сверлить и резать резьбу. Самое сложное в сверлении всяких кривулек - намутить подкладок, шоб всё на всё опиралось. В данном случае, подкладка это резец.

Нуок, чо. Первый запих инструмента в шпиндель и... вроде нормас:

Так-так... Теперь желательно проверить работоспособность. Поскольку, даже самые смелые ребята опасаются получить в лоб вылетевшим резцом, в качестве экрана устанавливается кусок ДСПшки:

Вжууууух! Зарабоооотало! Обороты 3+ тысячи. Маловато для такого шпинделя. Он ващет до 20 тысяч гонится. Но пока так. Потом попробую поднять до 5.

Хммм, чот рез какой-то странный. Ёба, да у меня же резец не той системы! Во, дурень-то а! Надо правый, а я воткнул левый... Правый это в токарном смысле слова. На нижепредставленной пикче он как раз таки слева. А называется правым он потому, что при работе на токарнике он даёт рез по направлению от передней бабки к задней.

Во, теперь норм. Заколосилось. Тестовый проход по люминию (три, если быть точным) - вполне годняк, ребят!

В итоге что:

1. баланс инструмента крайне важен, в отличии от летучек для традиционных низкооборотистых фрезеров! А тут в любом другом положении резца начинается биение. Это и для станка не круто и на чистоте поверхности сказывается наиговнянейшим образом. В принципе, диаметр летучки получился порядка 100мм. - вполне нормально, я считаю.

2. скорость шпинделя от 2,5 до 3,5 тысяч. И надо будет тестить более высокие скорости. Но чот ссыкотно, честно говоря. Но нужно. У этих шпинделей на таких оборотах момент крайне скромный.

3. съём за проход пробовал до 0,25 мм. чешет без проблем при подаче порядка 0,3 м.\мин. При съёме порядка 0,1 подачу можно развивать до 0,6-0,7. Но чем выше подача, тем ниже чистота получается. Логично, чоуш. Для чистового я бы давал не более 0,4 метров.

Кактатак.

Продолжаю наблюдение, чоуш.

Бывает такое, что слесаришке нечего делать. Ну или есть чего, а неохота. И тогда слесаришка пырится глазками-бусинками по сторонам и взгляд падает на рельсы. В хорошем смысле этого слова, а не как Анна Каренина. И тогда, используя силу лентопильного станка получаются небольшие поделочки. Из рельсика. Например, как-то так:

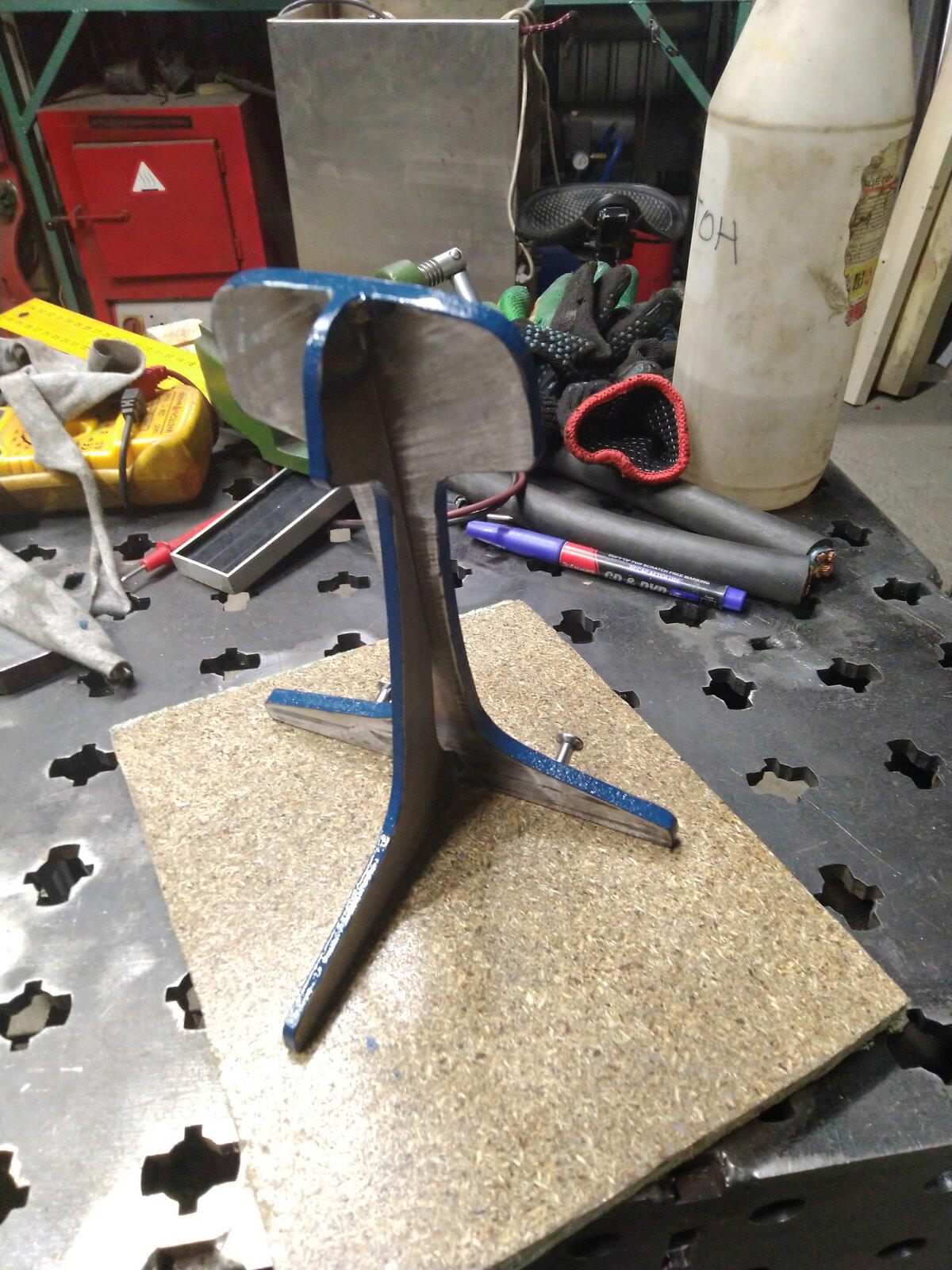

Шоже это такое, спросит пытливый читатель? Это, ребят, силовой подсмартфонник из коллекции Rails'n'Nails (в переводе на татарский - Равиль-и-Наиль). Поооолностью экологически чистый! Не, ну сами посудите, рельс Р75, два гвоздя-сотки и немного магии аргонно-дуговой сварки.

Риски от полотна ленточки я нарочно не стал снимать, а то вырезать такое на лазере может каждый дурак. А ты попробуй рельс спиздить распилить!

В принципе, это финальный вариант конструкции. А вот чуток предыдущего. Например, почему бы рельс не согнуть?

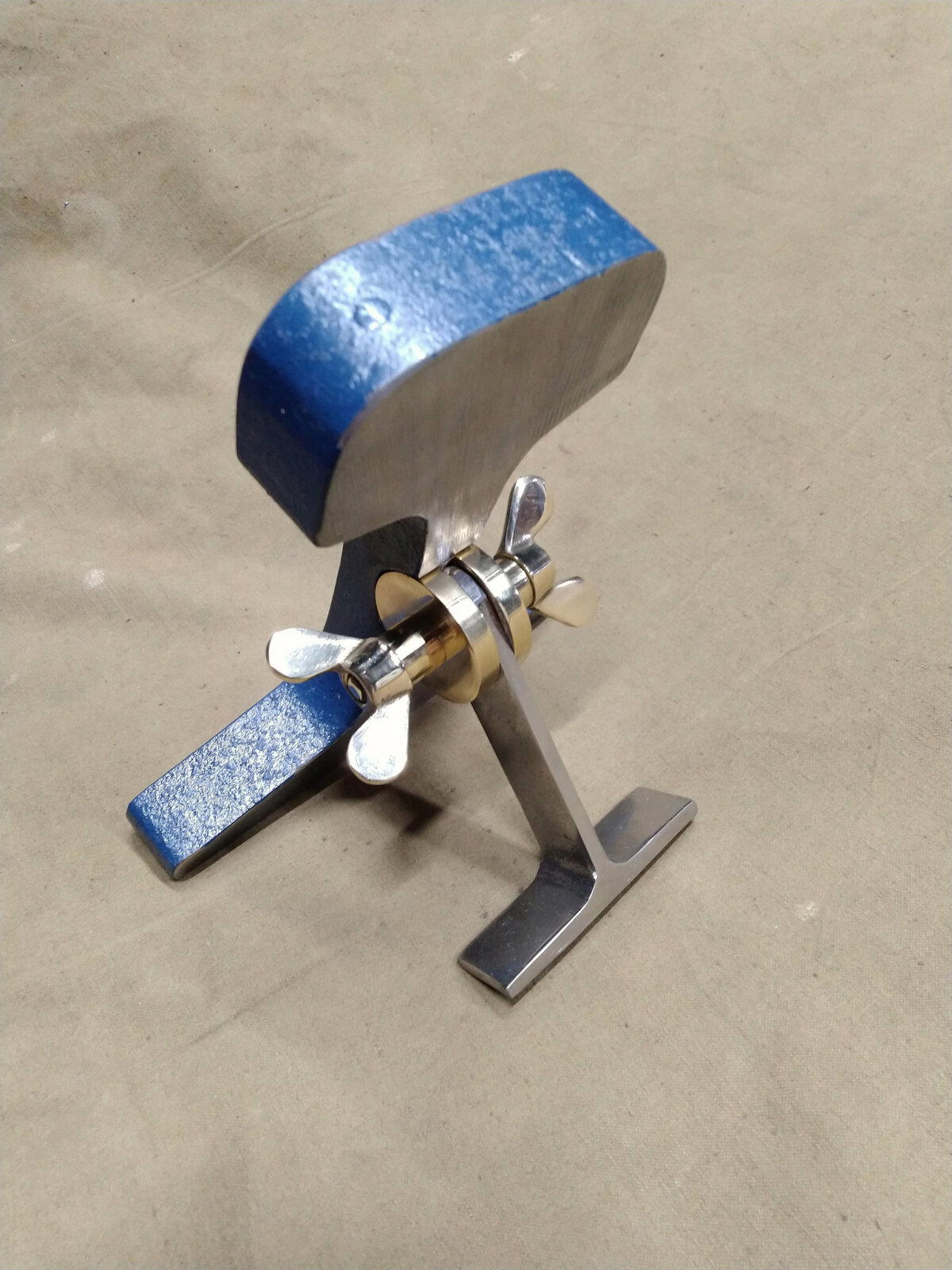

Погрел газом, и согнул. Делов-то. Или вот почему бы не сделать опору регулируемой по углу? Имея немного латуни, токарник и фрезер - лехко ваще!

Весит эта лялька немного... Всего 1,2 кило. :) А сколько радости!

А для пользователей младшего школьного возраста используется иной поделочный материал. Швеллер горячекатаный. Десяточка. Ну а чо? Считай, облегчённая конструкция, по сравнению с рельсом.

Опять же - никакого холестерина! Чисто швеллер и гвоздь. :) Поскольку одновременно ставить смартфон на подставку и снимать им же не получается, то вот вам пример, каконо выглядит со смартфонозаменителем. Вроде это кусок рессоры от МАЗа, но могу ошибаться.

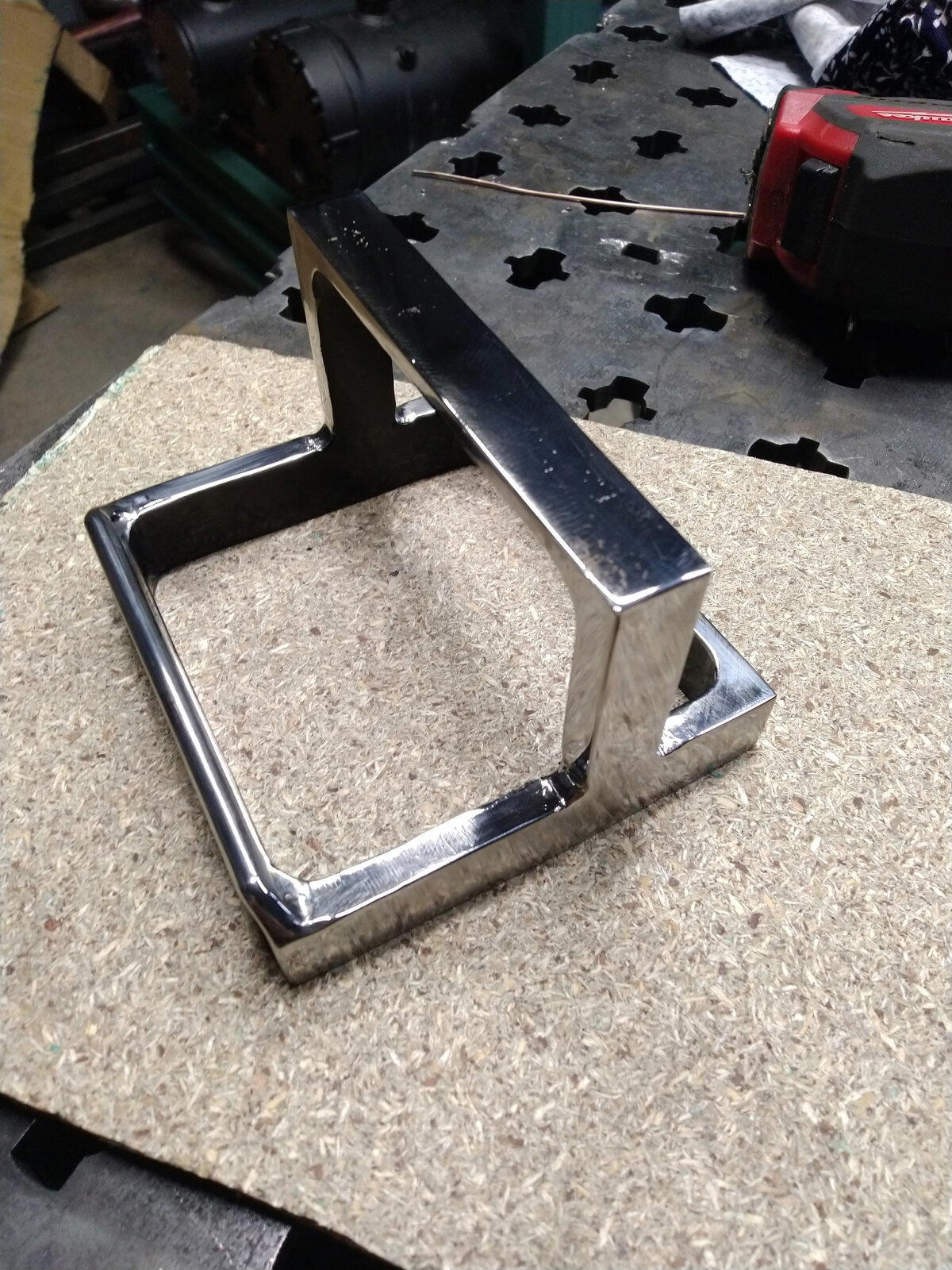

Ну и более геометрически-ровный братик:

Кактатак. Увы, к сожалению, до дома и семьи не дошёл ни один из указанных образцов. Все были проданы ещё на этапе демонстрации в стограмме или живом журнале.

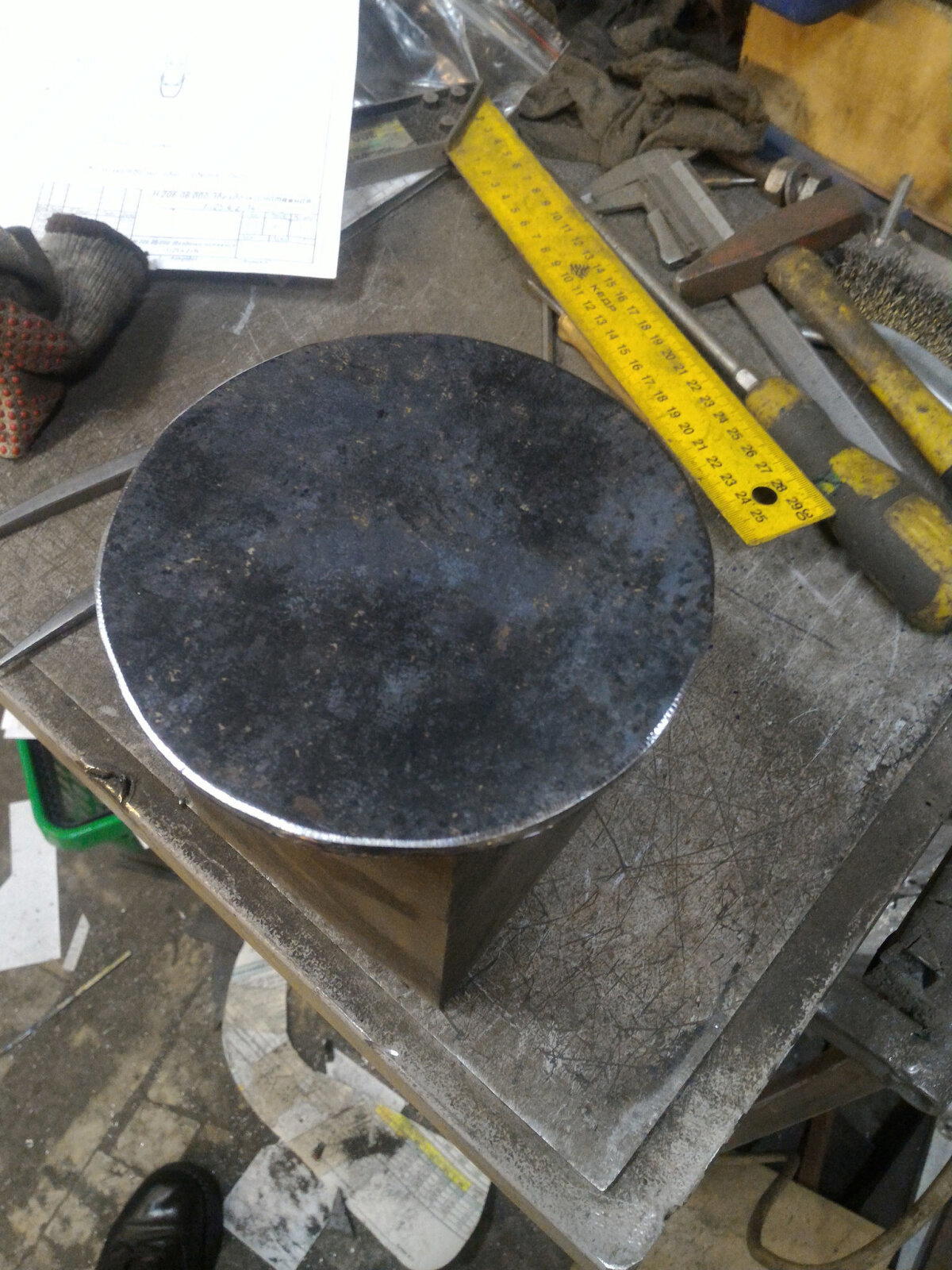

Но я не унываю! В конце-концов, у меня же есть ещё примерно два метра рельса и много метров швеллера! А нынче собираюсь заказать чугунный круг, диаметров миллиметров 130-150, шоб из него выточить пепельницу. Потому, что могу!

*голосом Регины Дубовицкой*

Ох, уж эти заказчики мои! Юмориииисты!

*голос off*

Короче, ребза, есть люди, которые промеж собой проводят конкурсы на всякое там словотворчество. Ну типа один говорит "аутригер", а другой "имбибиция" И все счастливы. И арретир и афинаж и амбивалентность... Ну вы меня простите, я просто словарь читал только до буквы А.

Короче, этот кружок анонимных лингвистов решил заказать для лауреатов ценные подарки. В виде семигранных чугунных гаек с надписью. Почему гайки? Какое отношение они имеют к лингвистам? Что ваще там происходит - я хз, ребят. Серьёзно. Но слесаришка - он как Дж.Стетхем в фильме "Перевозчик" - делает вовремя, не задавая глупых вопросов и хорошо.

Погнали.

Чтобы добыть из чугунного бревна гаек - надо сперва оседлать САПР и сделать чертежатинку. Вы же не думаете, что лингвисты будут морочиться этой низменной фигнёй?

Далее определяется диаметр заготовки и делаются несложные расчёты:

Имея такую базу интеллектуального багажа можно смело делать чо угодно. Например пилить бревно на куски на ленточной пиле.

Ну, осталось, вощемта, понты. :) Начать, да кончить. Кстати, на этапе распиловки я одновременно работал на трёх станках: лента самостоятельно пилит бревно на куски по 32 мм. (толщина гайки - 30мм, 2 мм припуска хватает чтобы на токарнике стесать по 1 мм. со стороны шобы дать и параллельность плоскостей и гладкий внешний вид).

Параллельно с эти фрезер с установленной в делительной головке заготовкой неспешно (54 м.\мин.) грызёт металл, давая грани, а сам за токарником торцую и делаю осевое сверление под дальнейшую резьбу.

Дальше буду рассказывать по хронологии процессов одной гайки, хотя, разумеется, делал их серией. Т.е. сперва все заторцевал и засверлил, потом во всех резьба и т.д. Да, такое количество переустановок отрицательно сказывается на точности. Но это сувенирка... там пофиг. Короче, после резьбования, гайка устанавливается на колёсной шпильке от Урала (резьба М20х1,5) в УДГ (Универсальной делительной головке) и, поворачиваясь на 51-с-чем-то градус даются грани. Сорян, что не в фокусе, но я таки не фотограф же, да? Обратили внимание, небось?

Когда все 7 граней набиты:

гайка устанавливается на аналогичной шпильке в патроне токарного (и даже почти не бьёт!) и торцуется со второй стороны:

А так же снимаются фаски:

Ноооорм, чо. Далее идёт сверление отверстия для подвеса. Ибо данная гаечка будет вешаться на цепи на шею выдающегося фелолога. Или ленгвизда.

Теперь надо отшлифовать грани на лентошлифе и полирнуть это всё хозяйство на полировальном моторе, заряженном скотчбрайтом на 220-600 грит. После чего получается так:

Теперь малышей надо контрольно взвесить. А то ну как кто-то недокормлен! Шутка, каэш. Это я просто ради интереса воспользовался весами, шоб прикинуть, чо-как.

Теперь гайки следует обезжирить и выкупать в кислоте. Я ващет не химик, но читнул в инторнетах, что купание в серной кислоте даёт +5 к атаке. А поскольку литруха кислоты имелась в наличии, дело осталось за малым. За ёмкостью. Для этого пришлось срочно допить односолодовый шмурдяк и отхерачить болгаркой верхушку баттла. Ну как-то так в целом:

Дальше реакция гасится в воде. Ну, разумеется, это временное гайкохранилище. После того, как все выкупались в кислоте, я пошёл к проточной воде и там всё промыл.

После купания в кислоте, гайки ржавеют прямо на глазах. Поэтому их тут же надо смазывать маслом. Этот процесс схематично не показан. После чего, начинается особая... лазерная магия. Сперва изделие обводится рамкой:

А потом жмякается правой клавишей мыши и даётся команда "сделать збс!". И весёлые искорки таки делают. Это процесс второго отбеливания. Т.е. после первого прохода металл сгорает и место остаётся очень тёмным, а после отбеливания - вот. Светленьким становится.

Ну какбе вот результат... Заказчик вроде доволен. Я - тем более, чо, и проект забавный и денег дали. Хех! Отлично ащще.

Обычно у слесаришки есть родственники. В т.ч. и такие, которым нельзя отказать. Ну типа жена, родители, дети... Звонит отец, мол срочно надо центроискатель для палок всяких. Ага, увидел у меня пару лет назад, запомнил и припомнил. На, говорю, мой возьми. Мне он нафиг не нужен, я по дровам занимаюсь только если переезжаю и надо домой мебеля делать. Неее, говорит. Не надо мне твой. Сделай мне мой!

Нуок, ладно. Немного гаражной магии и вуаля:

Теперь, пару слов о том, как это сделано.

Сперва в шитохранилище находится кусок железяки с помойки. Ну точнее, как... на металлобазе пилят манерную сортовую листовуху, а клиновидные куски выкидывают. А на мелкие поделки - вполне хватает. Следовательно, по возможности подымаю их и тащу в норку. Вот, клиновидность видна глазом:

Шоб её устранить, надобно железяки пихнуть в рейсмус. Шутка. Во фрезер, разумеется. И пройтись фрезой-летучкой (кстати, тоже самодельной).

Вот на пикче выше, видно, что центральная железяка уже вовсю точится, а боковые ещё нет. Но через 5-10 минут и они поспеют. Вот теперь  - аххонь!

Теперь надо снять фаски и заовалить торцы. Соответственно, тут используется комбинированный лентошлифовальный и дискошлифовальный станок, а предварительно "зачухивается" болгаркой. Предваряя знатоков металлообработки, сообщаю: да, я мог это сделать на фрезере. А мог даже на токарном (но с бОльшим радиусом). Но это бы заняло время и никак не повлияло бы на результат работы изделия. По сути, ему нужны для работы всего лишь две плоскости и два произвольных коромысла (но равной длины) с отметками на центре. А всё остальное может быть ваще хоть зубилом выкрошено из куска. Короче, получилось так:

Теперь, разметка, сверление и нарезание резьб. На этом этапе я сперва собирался сделать три отверстия Ф10 под сверление под шканты. Типа отступил от края Х мм., просверлил сразу три отверстия и получилось уверенное соединение на клею. Но потом подумал, что так отец всё равно делать не станет, а вот опция использовать шканты диаметром 6, 8 и 10 - полезная. Поэтому отверстия разного диаметра. А на "восьмёрке" есть след од попытки таки дать там 10 мм. :)

Тестовая сборка показывает, что девайс работает и можно приступать к отделке. Сперва замываю в ацетоне, чтобы обезжирить и снять разметочную краску. Ммммм, какие детаааальки! Как после плоскошлифа!

Ну и термическое воронение в масло. Я понимаю, что это не настоящее воронение. Но все мои эксперименты с химией увы, не принесли результата. Ну не химик я. Никакого иного способа пассивировать поверхность стали не сумел освоить. Кстати, если вдруг есть какой-нибудь химик, который в порядке обмена опытом, за деньги или за бухло готов ПОКАЗАТЬ (а не просто дать ссылку на почитать), как делать пассивирование стали - это будет прям великолепно. Если чо, территориально - Реутов.

Короче, вот железки, вот слитая банка масла:

В итоге, устройство может центрировать палки от 15 (ширина центральной планки) миллиметров шириной (хотя, на картинке показан брусок со стороной 20мм.):

...и до 55 миллиметров.

Вот так, имея мастерскую стоимостью примерно в новый крузак-двухсотку, можно легко и просто быть хорошим сыном. :)

Но на самом деле, разумеется, для выполнения такого устройства сгодится и алюминий и дерево и даже профильные трубы. Практически что угодно. Ну и оно по факту настолько простое, что даж неясно, чоэт китайцы за него хотят пятак, ЕМНИП.

Как-то так. Продолжаю наблюдения.

Случается так, что родственники начинают укорять слесаришку, мол, чойта ты заказчикам мангалы-калитки-оградки варишь, а у самого на даче не качели, а пакость какая-то: верёвочки на палочке. Ну им же не объяснишь, что мангалы и оградки это за деньги, а качельки на дачу - за свой счёт. :)

Ну да ладно. С чего начинается качеледелие? Ессесно с проектирования в САПРе. Пушо куски металлолома и ненужные подшипники обычно имеют крайне произвольные размеры и как-то надо придумать, шоб одно в другое влезало.

Хмммм. Ну ок. Условно так. А внутри что?

Охренеть, забабаха. А не проще привариться к подшипнику? Проще. Но как тогда объяснить жене все эти фрезерочки, токарнички и прочие лентопилки?

Ага, ну чо, пилим-варим.

Вал всаживаем. Изящнейший переход с трубы толстостенной на полнотелую бобышку, шоб влезало в подшипник.

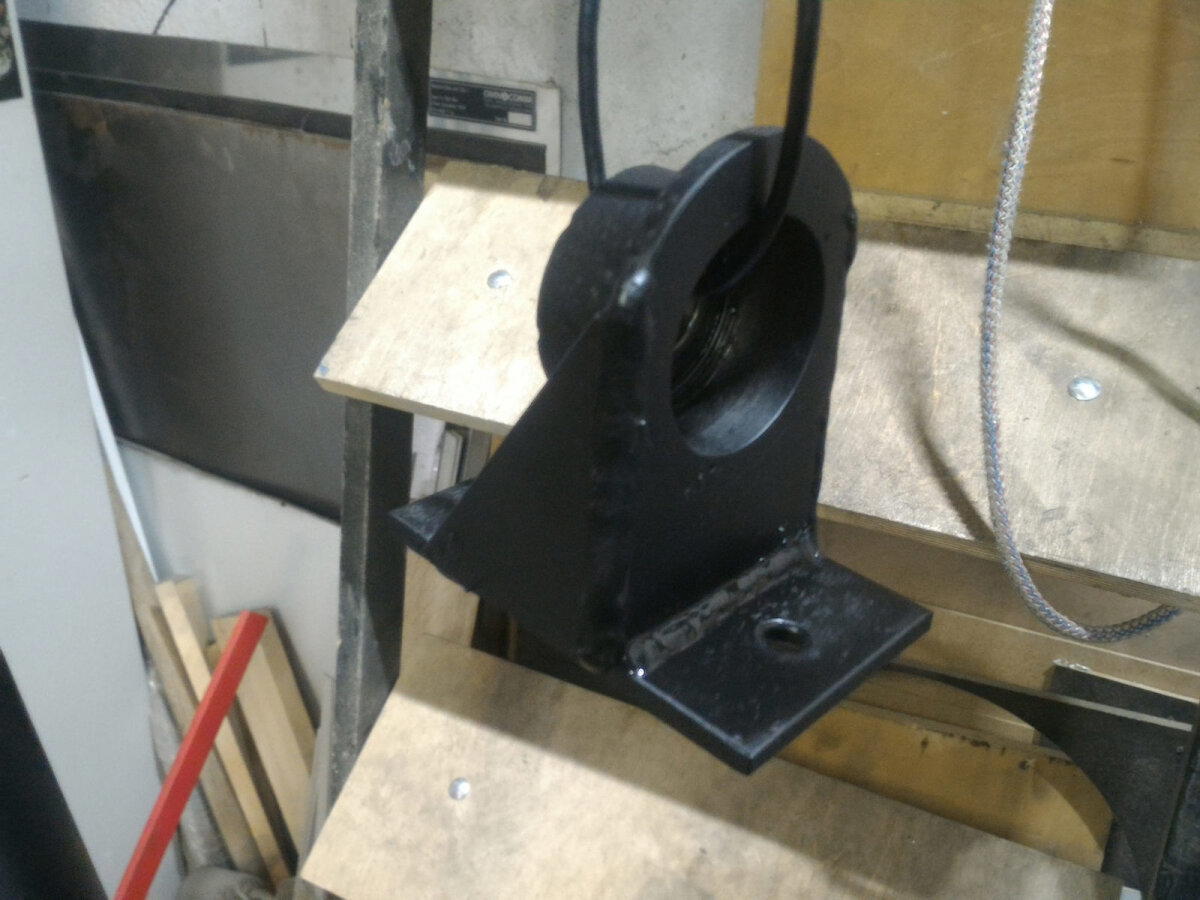

А вот и ответная часть... Разумеется, вся эта конструкция разборная и обслуживаемая, подшипосы сменные. Как у больших!

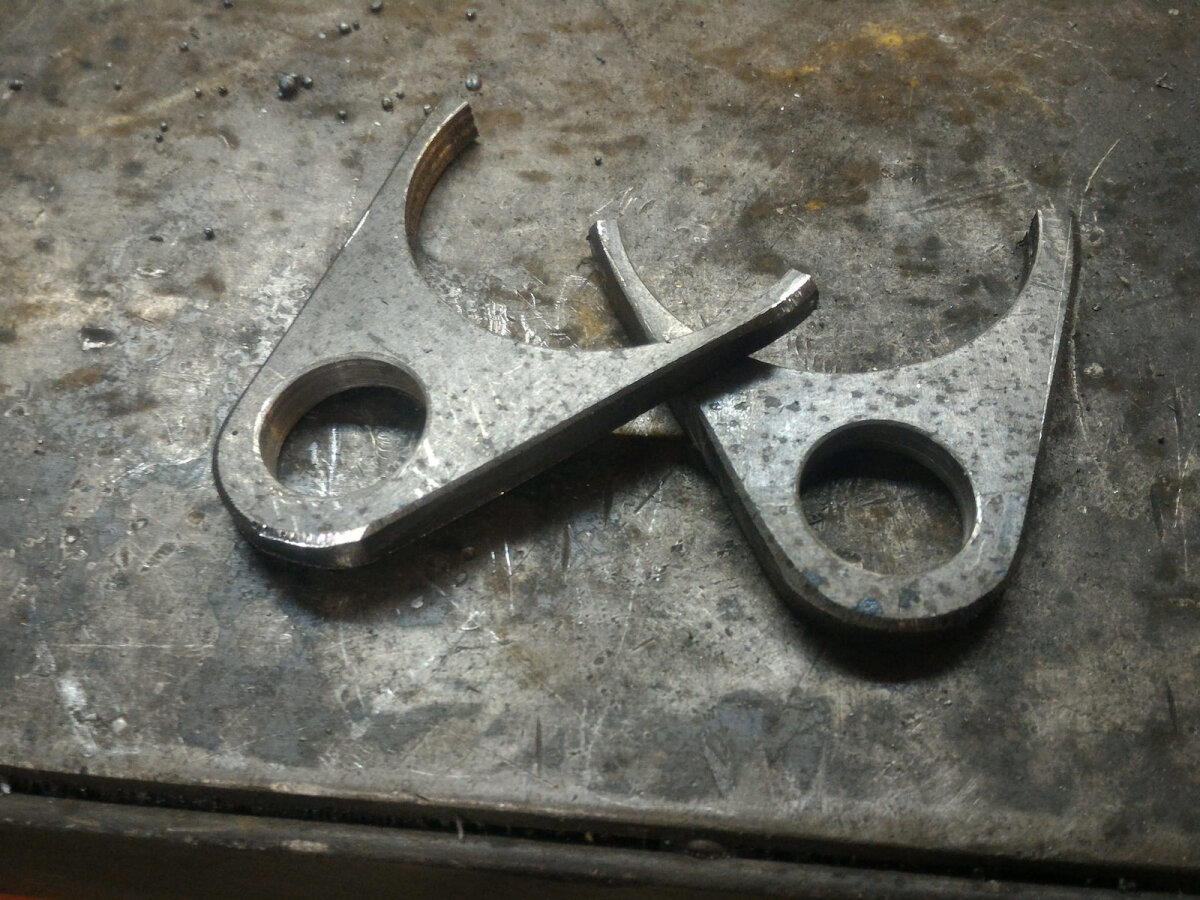

Так-так... А на что будут крепиться верёвочки? Ага. Точно. Ну чо там, в прямоугольнике сверлятся кольцевой фрезой отверстия, потом пару резов вертикальной ленточной пилой, загладить рёбра и... получился фланец выпуска от мотоцикла Урал. Ну или очень похожая по принципу деталька...

Не, так не пойдёт. Вот так - лучше:

Ну и по месту подвариваю.

Осталось подкрасить:

И отдать старшим родственникам для установки в местах временной летней изоляции лиц школьного и дошкольного возраста. :)

На материалы потрачено примерно ноль рублей. По времени - часов 5.
