Буэнос диас, парни. Сегодня у нас очередная победа микроноёбия над здравым смыслом.

Короче, принесли мне заказик. Надо сделать хитрые секретные детали. По условиям договорённости с заказчиком, показать могу только заготовительный этап (сразу скажу, не на войну, не детали оружия и ничего запрещённого, просто у людей ноу-хау и прочий ниокр). Но и тут довольно интересно. Детальки маленькие, следовательно, на моём круглошлифе, делать их не особо удобно. А как тогда? А вот же. В углу стоит оптический профилешлиф немецкий:

Он что? Правильно. С помощью системы из источника света, призм, зеркал и т.д. проецирует абрис детали и круга на экран, отчего и называется среди меня телевизором. На экран можно прилепить кальку с чертежом в масштабе 20:1 и валить прям по чертежу. Удобно. Но. Он имеет стол для крепления плоских деталей. А мне надо круглое. А как? Ну посидел, подумал, придумал:

Плита, две призмы, два центра. Ну и чтобы крутить детальку - моторчик и ремешок прям на деталь. Силы резания никакие, поэтому даже резинки от денег хватает для передачи вращения.

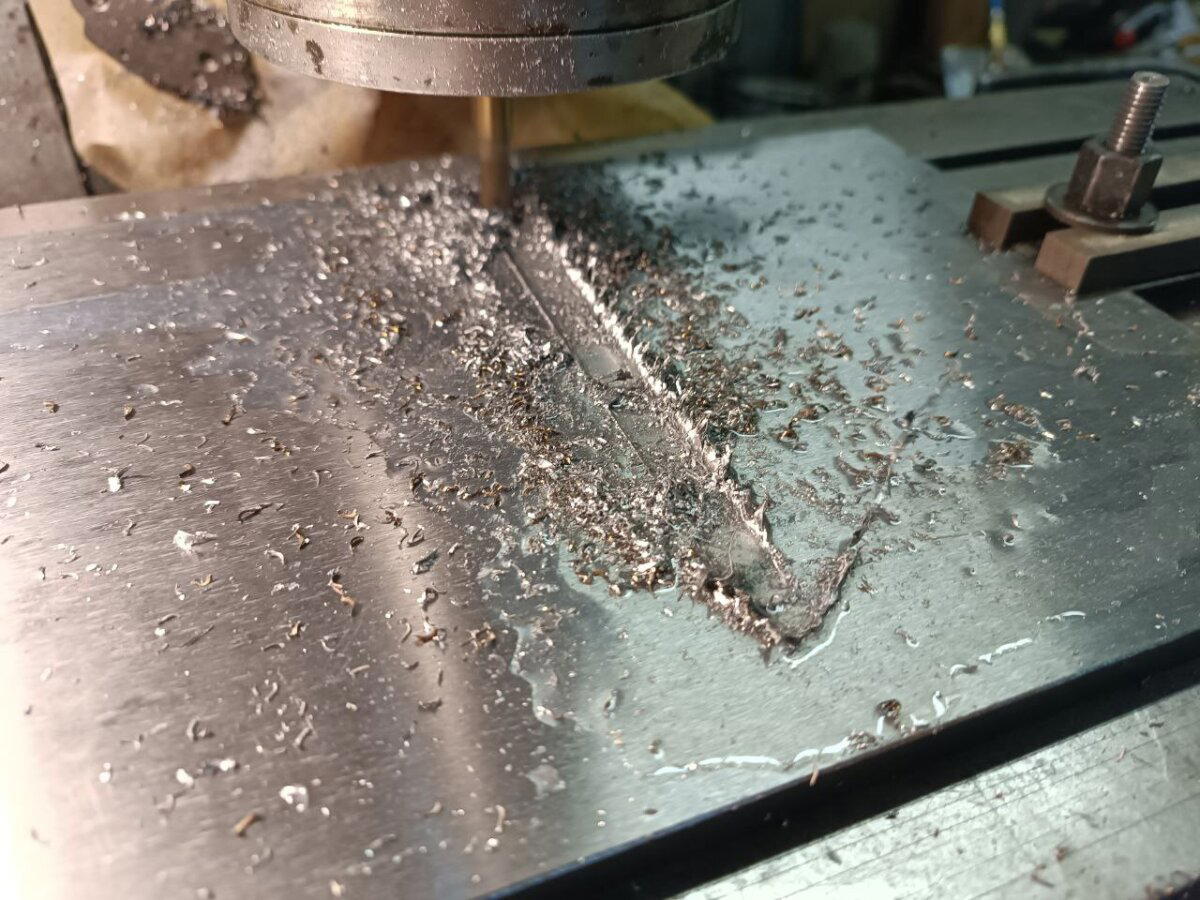

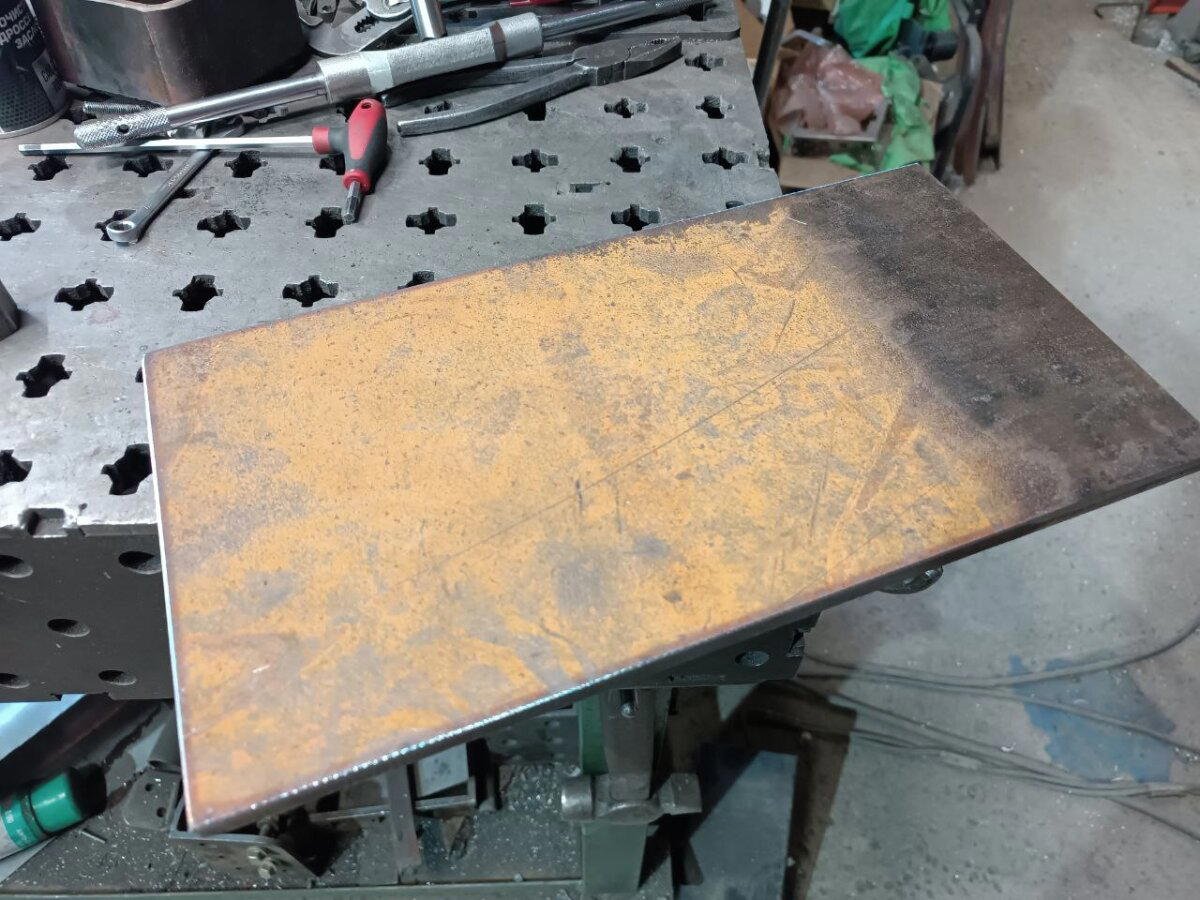

Давайте делать. Сперва ржавую плиту:

Шлифую на плоскошлифе как чисто. Потому что размеров тут примерно никаких.

Черновая шлифовка на "гашёном" камне. Немного "шифера", но это пофиг - потом всё равно шлифовать начисто. Теперь набиваю паз под сухарь, который будет крепить плиту в положении "строго перпендикулярно камню".

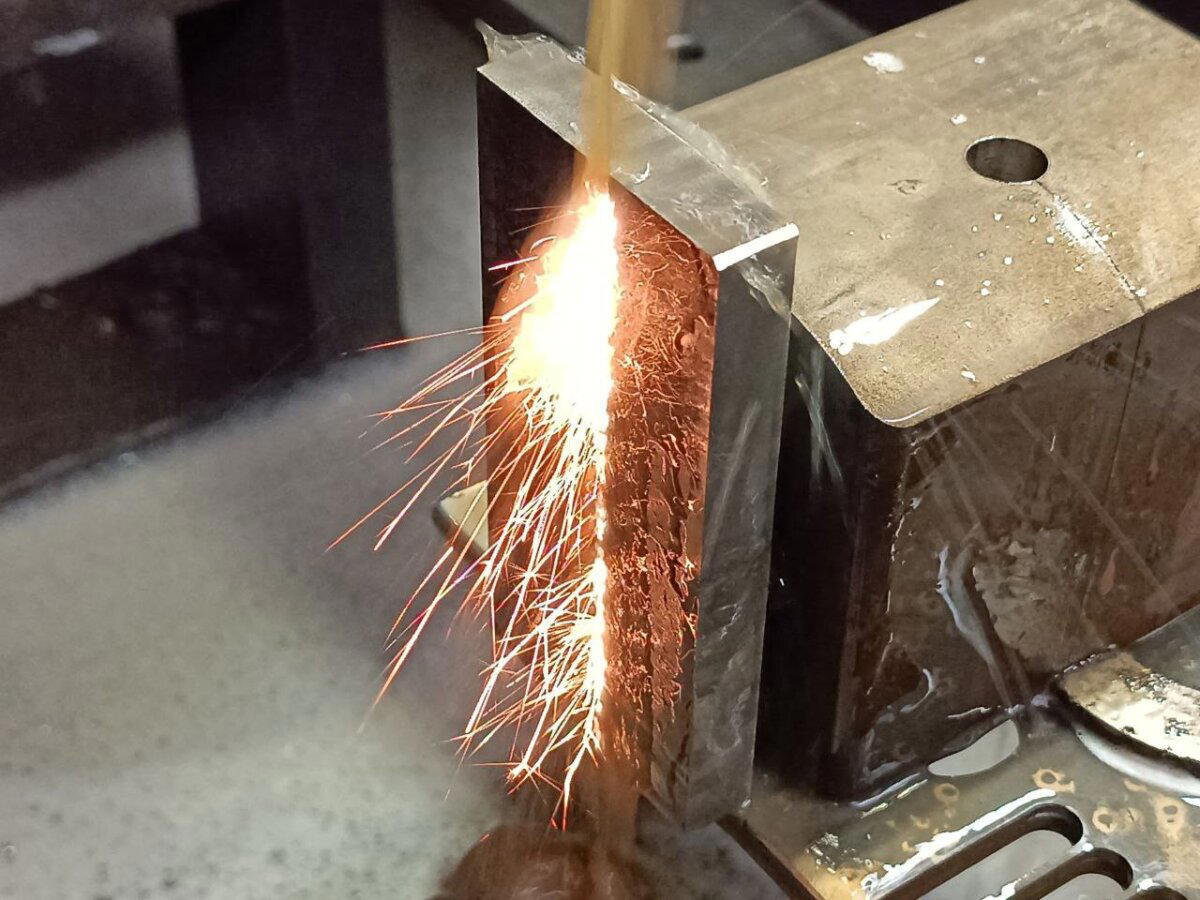

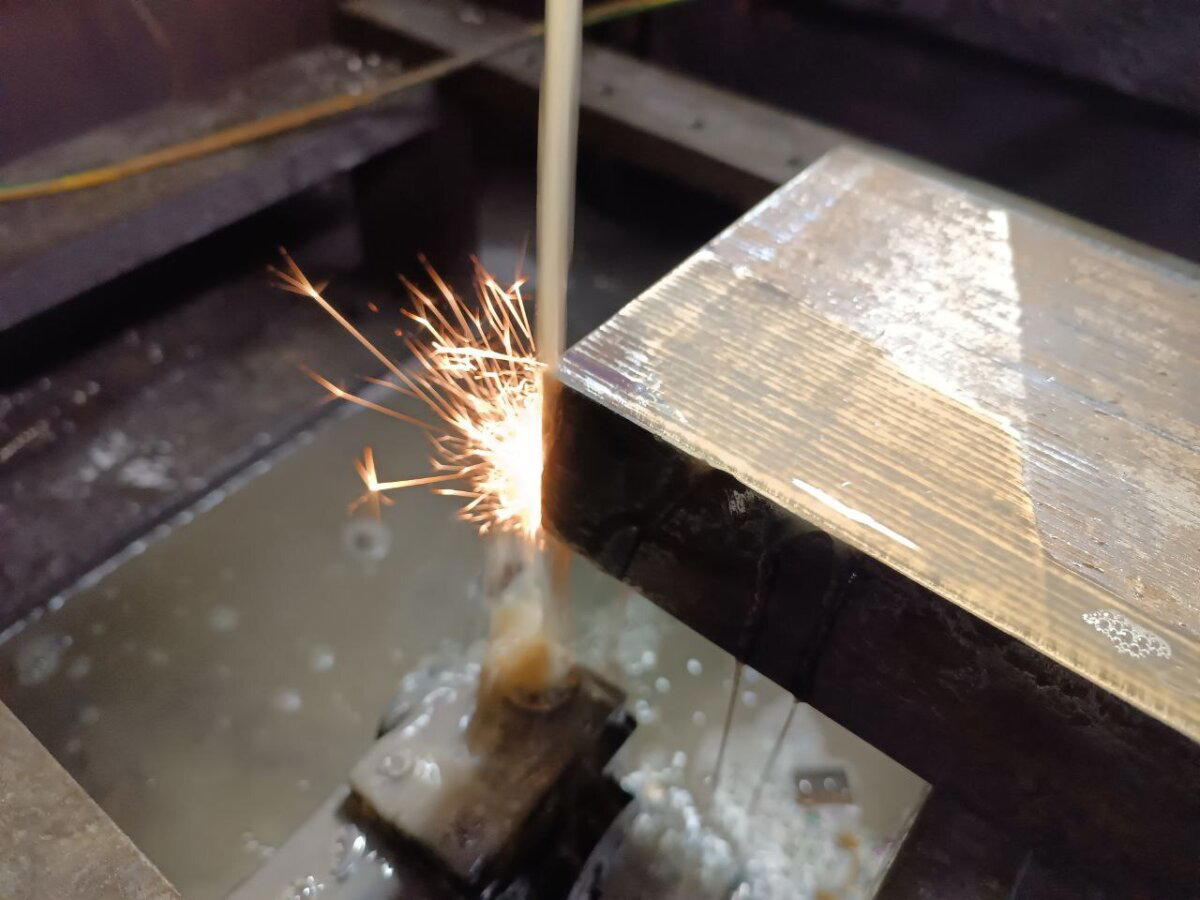

Теперь на электроэрозии вырезаю призмы

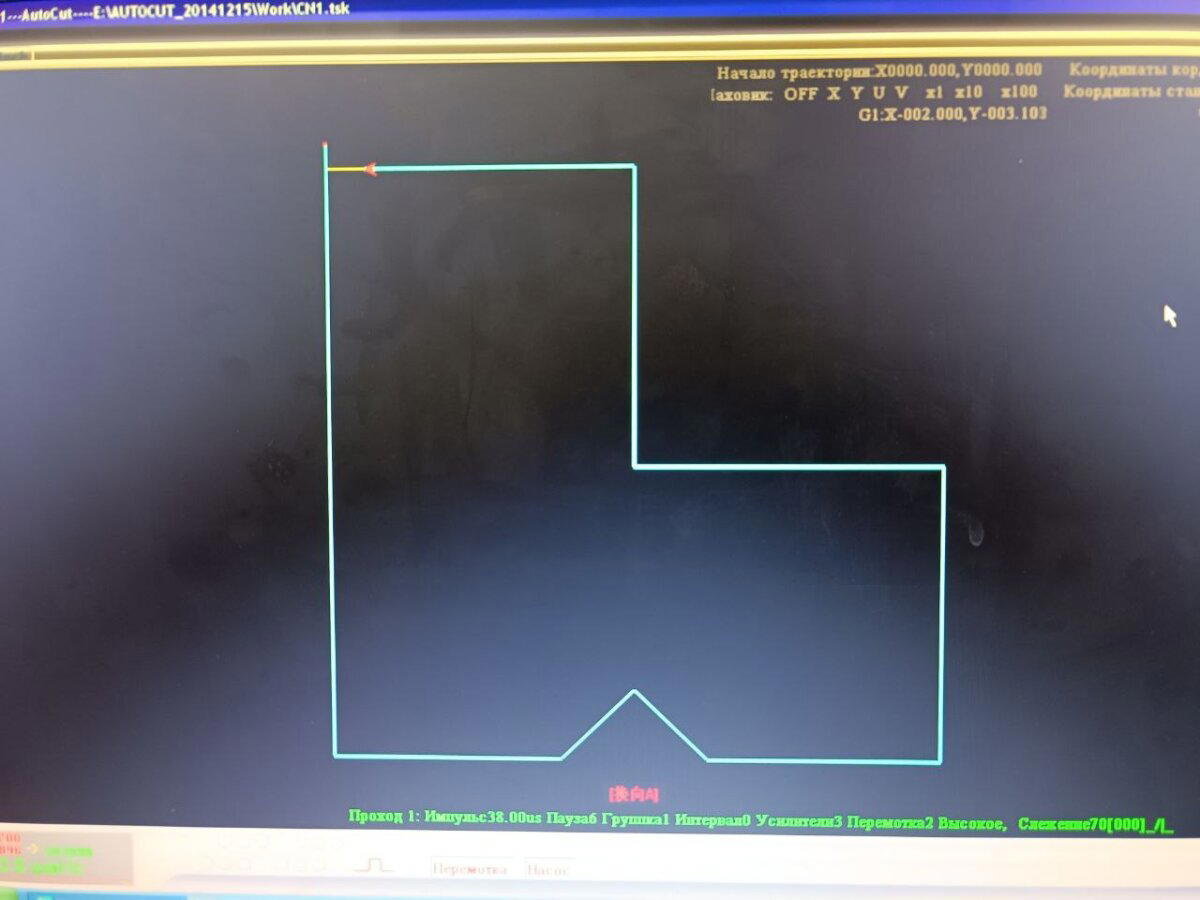

Они будут вот такие:

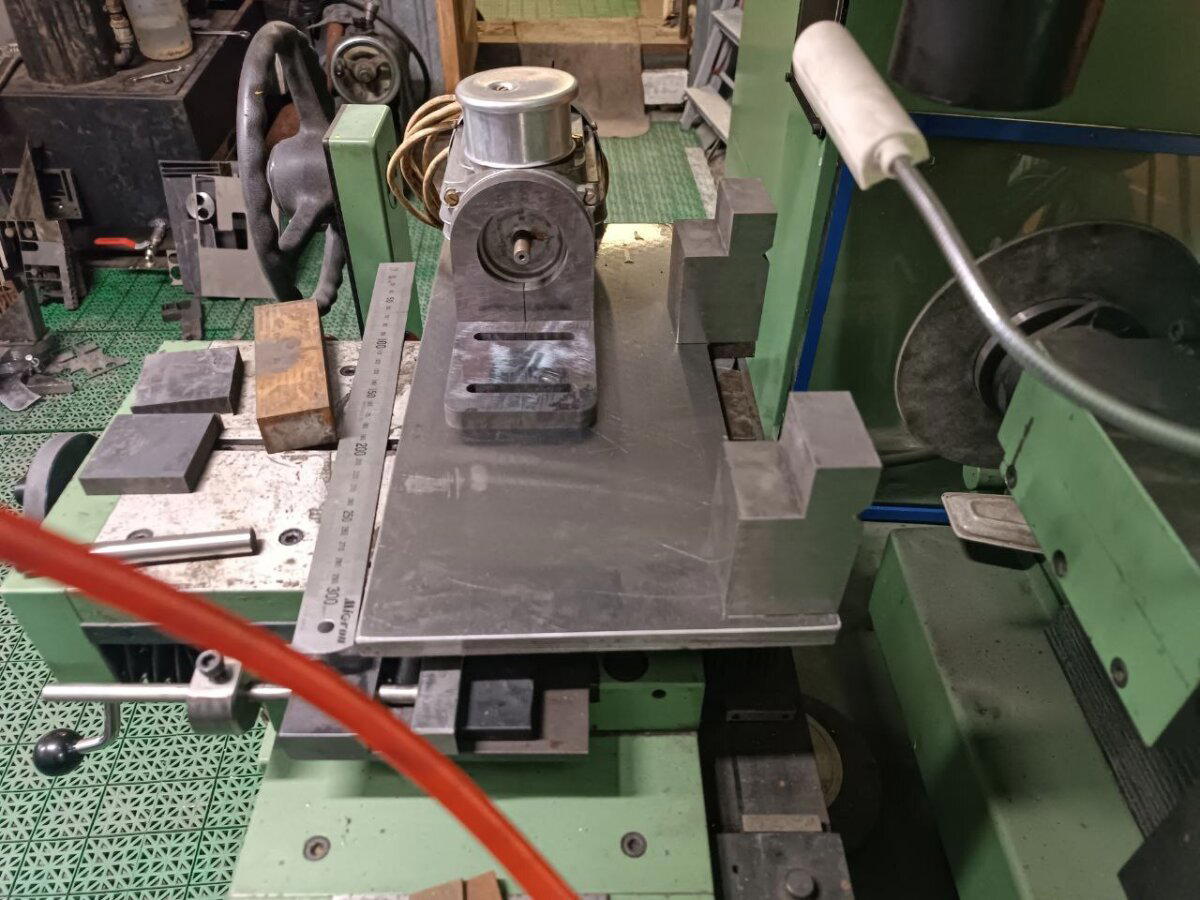

Ага. Можно всё сложить в кучу и прикинуть, как оно на станке.

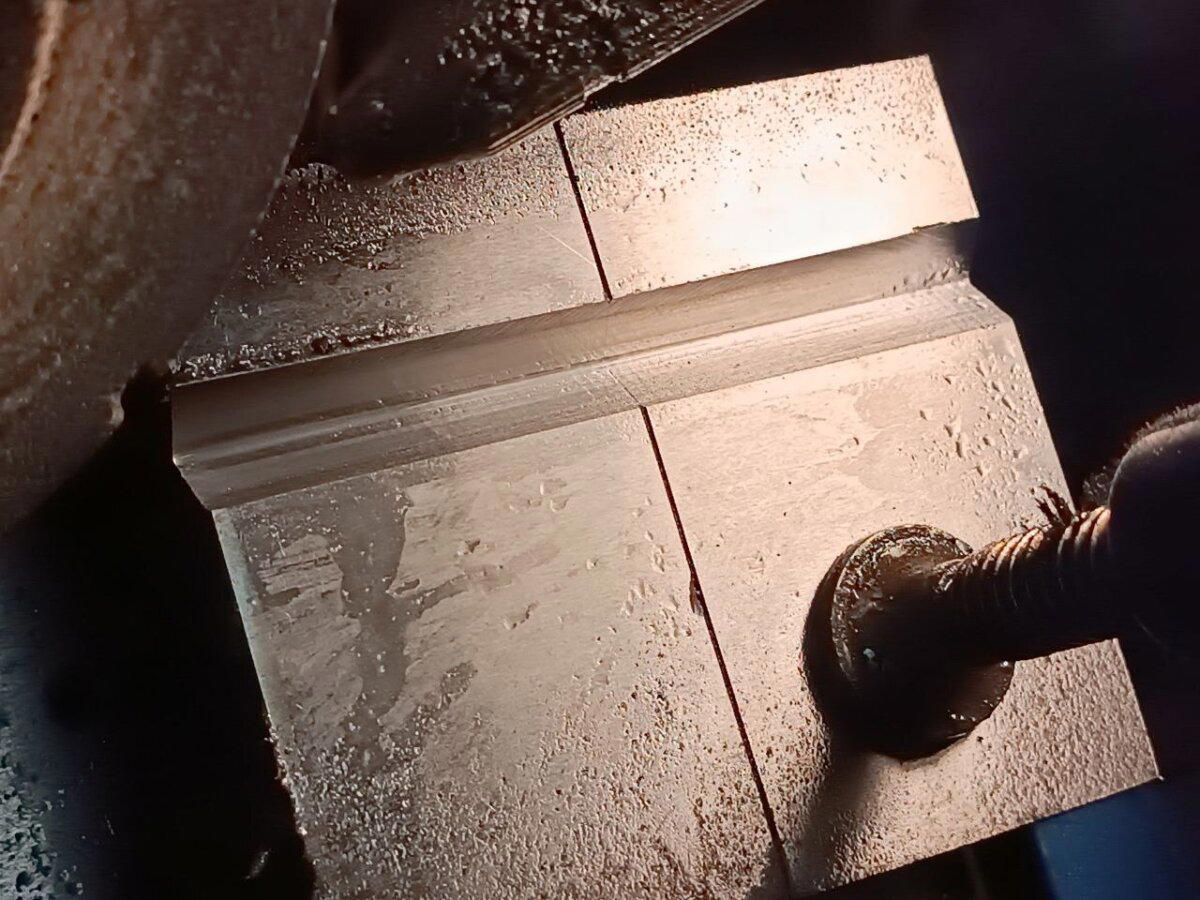

Ну нормас вроде. Теперь - самое главное. Надо прошлифовать призматические уступы точно параллельно подошвам призм. И обе за одну установку. Чтобы центра точно были соосны. Не самая простая задача, но такида.

Зашибумба. Теперь осталось мелось. Надо сделать центра. Сделал из У8, потому что могу. Остальное - обычная 45. Токарку схематично не показываю, ибо чего на неё смотреть? Шпиндель крутится, стружка мутится. А вот как из "заточить"? На круглошлифе - опять же не удобно. На 60 градусов стол не повернуть. А крутить и стол и шлифовальную бабку - ну такое. Потом упарюсь назад выставлять. Поэтому что? Прально. Приспособа и плоскошлиф. На этот раз маленький. Хорошо, когда почти все станки представлены в маленьком и обычном размерах. (маленький это типа около тонны, а нормальный - до 5 тонн)

Ну так. Чо осталось? Крышки вырезать и слесарные работы. Крышки - опять же на эрозии.

Тут они сперва вырезаны по контуру из плиты, а потом прибацаны друг на друга, чтобы за одну установку навалить уступ. Слесарку схематично не показываю, пушо как нарезают резьбы вы и так знаете. Ну и вот, настал счастливый день. Погнали. Заготовочка - 30ХГСА, калёная на 40HRC. Ну примерно. Я померил, вышло 42. Походит.

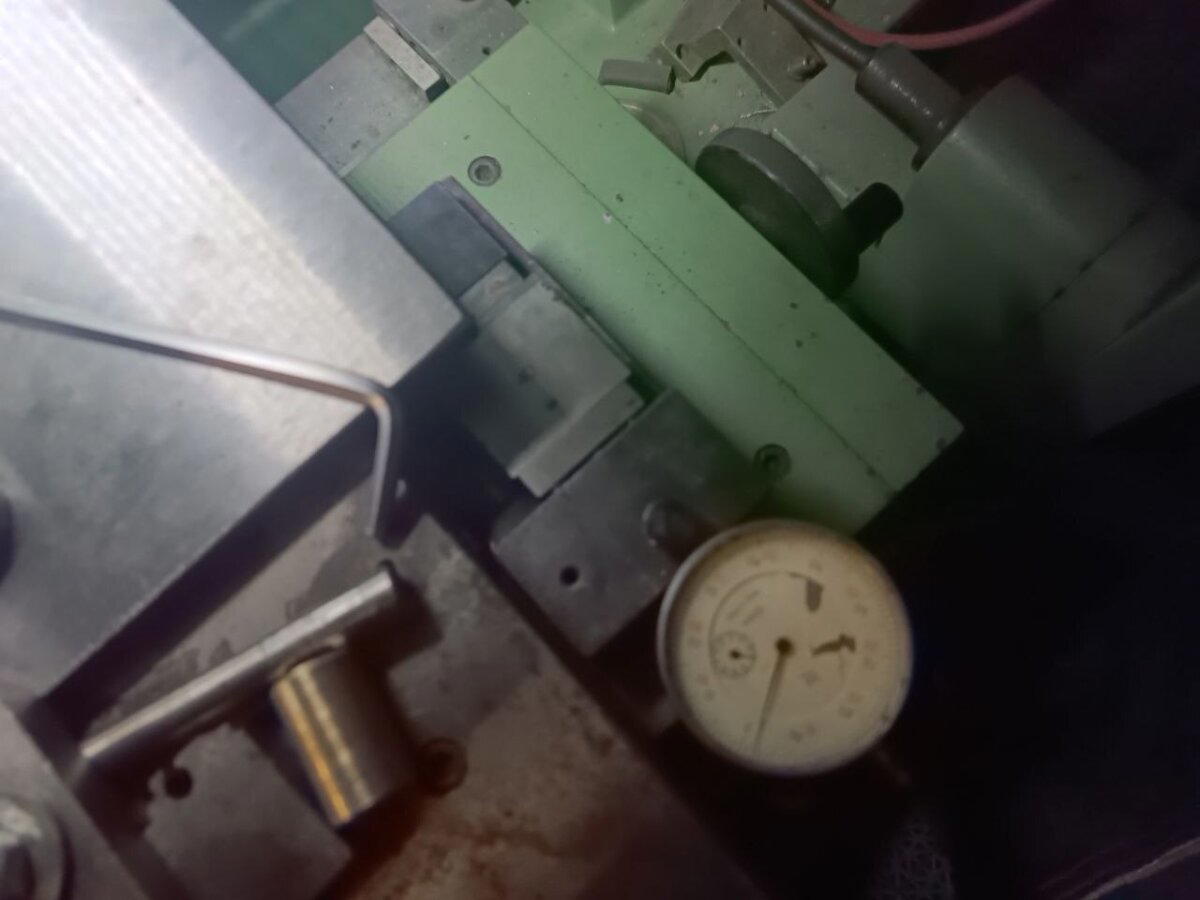

А как же нам размер ловить? А по прибору. Только надо помнить, что прибор показывает смещение каретки с деталью, следовательно, на цилиндрической форме перемещение надо увножать на 2. Т.е. на сотку подвинул - две сотки с диаметра снялось. Нормально. А вот качество фото - 10 шакалов из 9. Ну простити, чо. Кто на что учился. :)

Чтобы проконтролировать диаметральный размер, по хорошему надо бы юзать пассаметр. Но смысла нет. Деталя мелкая - а губищи пассаметра довольно изрядные. Они тупо не поместятся... Да и точность там условная. Поле допуска - 15 микрон. Тут и слепой тупой хуерукий олигофрэн попадёт. Что, собственно и произошло. Попал вроде.

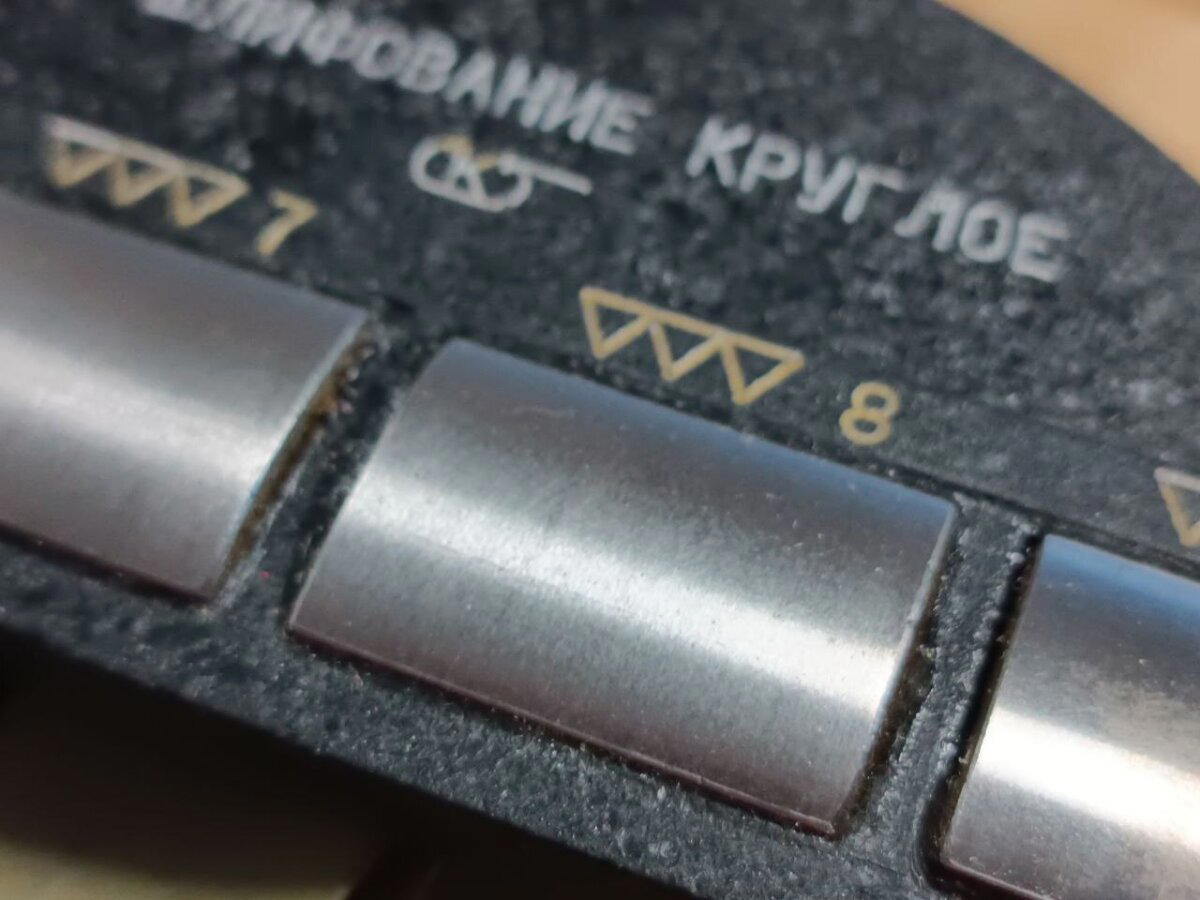

Ах да... Качество шлифовки же. Ну типа такого:

Увы, пока профилометр у меня в ремонте, поэтому точно значение померить не могу. Но нормально... Чисто визуально, по образцам шероховатости - гарантированно 8 класс (а скорее даже девятый, но я скромничаю)

Вот так, имея кучу станков и некоторое к-во времени можно взять и оснастить немецкий народный станок оголтелой приспособой, которая ну прям сильно расширяет творческие горизонты.

А кому интересна вся эта лютая хтонь прям в режиме онлайн - тот невозбранно подписывается на телегоканал (ссылка в профиле) и прётся. Ибо металлизм там есть, а говнорекламы и политоты - нет. Зато металлизм прям во все поля, есличо.

Такие дела. Не переключайтесь.

Всем привет. Предупреждение: я работал, как гражданский специалист, не имеющий к МО никакого отношения. Работал в составе бригады электриков и суть работы заключалась в проверке местности металлоискателем, перед установкой опор и монтажом кабелей и электрических проводов.

Наиболее частые вопросы об оборудовании, которое я использовал в работе (все получено от организации!).

Погнали по списку:

Средства индивидуальной защиты: бронежилет 6 класса защиты, каска, очки противоосколочные, перчатки тактические, обувь три вида.

Тактический металлоискатель "Альфамарин 5000" - показал себя, как великолепный инструмент, с достаточно гибкой настройкой. Скорость отклика - высокая. Катушка прямоугольной формы, имитирующая стопу человека:

Идеально переносился в складном виде на карабине, на нагрудной плите бронежилета..

Щупы два вида: армейский и диэлектрический:

Установка иглы у диэлектрического - два положения: прямое и под 30 градусов. Использовал в основном прямое. Вместо короткого щупа использовал длинную отвертку:

Так-же присутствовали: нож, мультитул, активные наушники (не использовал), две медицинские аптечки.

Обозначение обнаруженных предметов при помощи флажков сигнальных красного цвета и сигнальной лентой:

Свет: фонарь налобный, фонарь ручной. Вспомогательное - простая лазерная указка.

Карабины альпинистские - три штуки. Использовались для подвеса всякого на плиту броника.

Наколенники и налокотники - использовал редко, по погоде. Но вещь необходимая.

Вроде все.

Всех обнял. С глубоким уважением, Евгений Хрусталев.

ПС Огромное спасибо за поддержку и донаты. Все - на дело. Ништяки и суперхотелки для суровых парней стали приходить. Скоро все опубликую. С ними созванивался - они ни фига не верили, что вы так сильно помогли. Убедил) Всем вам огромный привет!

Один из них скоро едет в отпуск, вот через него то и передам.

К концу зимы приближаешься в полном коматозе - хочется уже тепла и солнца, с утра выглядываешь в окно в ожидании где оно там и мрачно созерцаешь очередной выпавший снег и намечающуюся слякоть вперемешку со спрятавшимся под ней льдом. Градусник подтверждает, что фиг вам, а не оттепель. Весна решила дружить с зимой до последнего - как бы солнце уже есть, но очень неуверенно, снег растаял, но нате вам ещё.

Озверевший перед отпуском до состояния медоеда и интеллектом приблизившись к валенку, после отпуска организм объявил, что выходить из спячки не намерен. "Будем ждать тепла." - сказал он и попытался отключиться обратно. Ничто не бодрит лучше, чем чётко намеченный план и удары головой о гипсокартон. План был простым как хороший тост - мне нужна студия для видеозаписи и фотосъёмок. Микроскопическая подсобка в секс-шопе не давала должного размаха, решено было оборудовать угол в гараже. Забитый добытыми кухнями, диваном и стеллажами гараж намекал, что впихнуть небольшую видеостудию получится только если расстаться с чем-нибудь не нужным в хозяйстве.

Пожертвовать было решено диваном. В связи с чем вопрос, пока я не нашинковала его на мелкие кусочки - не хочет ли кто-нибудь в Новосибирске усыновить шикарный диван за самовывоз? Я вас уверяю, столь многофункциональный предмет интерьера вы больше не найдёте нигде. С функцией различной анатомической подстройки: одна половина, символизирующая собой спинку, подарит радость телу, которому необходим сон на твёрдой и ровной поверхности. Вторая богата впадиной посередине, в которую можно укладывать попу, тренируя красивый изгиб спины. Впрочем, лёгким движением руки впадину можно заколотить изнутри совершенно миниатюрной досточкой и привести диван к единообразию двух половин. Поскольку ручки с двух сторон слегка разболтались в процессе жизненных испытаний, то их можно придвинуть к дивану или отодвинуть подальше, если вам не подходят диваны обычной длины. Или оторвать совсем, придав дивану стильный и лаконичный вид. Механизм складывания-раскладывания работает исправно, мышей я выгоню. Цвет подойдёт к любому интерьеру - серые ручки отлично гармонируют с холодными оттенками, коричневая середина впишется в интерьер тёплых тонов. Спешите, время ограничено - как только закончатся три смены и один форум для крутых специалистов секс-индустрии, будет ровно один день для того, чтобы разжиться эксклюзивом. Потом я возьму в руки топор, лом и лобзик.

Студию решено было сделать легко и просто - шустро докидать на стену гипсокартон, довести до ума интерьерное решение стены отделанной хаотично уляпанной "под камень" и подло отсыревшей весной в одном месте. Небольшое пятно сырости признано успехом, потому что у всех соседей эта стена мокрая равномерно и по всему периметру.

Итак, из весенней комы меня вывел звонкий удар головой о гипсокартон в машине. Эстеты, которым доставляют материалы красивыми грузовиками в сопровождении симпатичных мальчиков, не представляют сколько счастья и радости может внести в вашу жизнь метод "в машину как-нибудь впихнём". Гипсокартон чутко реагирует на любой поворот или яму на дороге, норовя весело съехать куда-нибудь и просто отлично если на пути следования окажется ваша голова. При виде лежачего полицейского ты вцепляешься в стопку листов одной рукой, второй ловко выруливая на максимально сглаженные участки дороги и весело материшься когда он всё-таки съедет тебе на плечо.

Фотостудия и студия видеозаписи ненавязчиво подразумевали какое-нибудь оборудование. Целый телефон и небольшой фотоаппарат перекрывали часть потребностей. Всякие незначительные прибамбасы типа штативов нужно было как-то раздобыть. Цены не радовали. Покопавшись в углу гаража я выкопала штатив Manfrotto, который в своё время легкомысленно дала погонять сыну. У него не хватало части ножки внизу и быстросъёмной площадки для крепления фотоаппарата. Утерев скупую женскую слезу, я укоротила оставшиеся две ноги и заказала площадку. Штатив-тележку для фото и видеосъёмки решено было сделать нашим любимым дендрофекальным методом путём сбора из труб ПВХ и мебельных колёсиков. Фотобокс сгинул так же отданный погонять, придётся изобретать новый.

Съёмка предметов на зеркале с красивым отражением мне определённо понравилась. В углу гаража ну вы поняли, что там можно найти всё или почти всё стоял ящик с зеркалами прямоугольной и шестиугольной формы, доставшийся мне в наследство вместе с гаражом. Смущал единственный момент - они были решительно небольшого размера, примерно 20х20см. Хотелось большое красивое зеркало и кусок матового белого акрила в придачу.

С утра перед работой я ползла с полусонной собакой, болтающейся на поводке, к мусорному баку, чтобы выкинуть утренний собако-пакетик. Прислоненное сбоку от бака стояло оно - выкинутое кем-то зеркало нужного мне размера. В квартиру я ввалилась слегка перемазанная пылью, но с абсолютно счастливой физиономией и с зеркалом наперевес. Резко проснувшаяся и офигевшая от воплей хозяйки на помойке собака плелась следом и делала вид, что она меня не знает. Дело осталось за малым - найти матовый белый акрил или ещё одно зеркало и сделать его матовым, а это я умею.

Поворотные площадки для предметной съёмки предполагается сделать путём нехитрого монтажа из чего-нибудь на среднего размера шарикоподшипниках, которые лежат где-то ну кто бы мог подумать в углу гаража.

Так что остались сущие мелочи - в темпе вальса в промежутках между работой добить гипсокартон, отделать его и сбацать оборудование, но это же ерунда, правда? )

Зародыш студии:

Буэнос диас, геноссен.

Попала мне в руки очередная ржавая чугунина. Ну вы же понимаете, что если ржавая хреновина просто лежит в мастерской, то она пинается из угла в угол и занимает место. Что сделать, чтобы прекратить это? Вариантов два: выбросить или поставить на ход и приобщить с лютому металлическому движу. Я вот за второй вариант... потому как эту железку уже один раз выбросили :)

Итого, смотрим:

Штуковина не крутится. С ручного тормоза не снимается. Печаль-беда. В крайнем случае - пущу на запчасти. У меня есть такая же точно, только рабочая.

Как они по этим отложениям говна определяли хоть что-то?

Зато по шпинделю и гайке не лупили кувалдой. Это ценно и встречается не часто... Обычно советский пролетарий обращался со станками и оснасткой как с говном.

Ну ок. Ведро керосина, молоток (через деревяшку!), выколотки, пресс, гаечные ключи и потихоньку вытряхиваю потрошки:

В целом - сохран более чем бодрый. Неясно, что же ей мешало работать?

Очевидно, закоржавевшая консервационная смазка. Потому как жидкой смазки это изделие ни разу не видело вообще. Высокая культура производства, что и говорить.

Чтобы подшипник распополамить пришлось приложить силу. :)

В итоге, потроха отправляются в лагун с бензином, а корпус на помойку... в смысле на помывку. Есть хороший технический шампунь - я им все станки мою. Ну вот и вот.

Заодно детальки подшлифовываю и подполировываю. Ну потому что мне ж для себя. А чем выше чистота поверхности - тем дольше проработает.

А корпус после мойки и сушки - крашу на улице из баллончика. Ваще хотел отпескоструить и покрасить порошком, благо и то и другое есть. Но как подумал, что потом шпатлевать это всё придётся, а шпатлёвка под порошок стоит конских денег - решил забить.

Снаружи - зелёненький (РАЛ 6000, мат) +акриловый полуматовый лачок. А внутри - красный. По канону.

Заодно чуток шлифанул и нижнюю плоскость и верхушку ластохвоста.

Ну и пора собирать. Для погонов и шестерней - смазка ШРУС-4, для подшипов - медная, а в подшипники скольжения - по мануалу, жидкая индустриальная минералка.

Шпинделёк-то - моё уважение! Не битый, ровный! Наружняя М34х3 (по памяти), внутри - КМ4. Удобненько. Пружинки дают возможность лимбу (ну вот та рулетка с циферками) зануляться в произвольном месте, но не болтаться. Обычно такая фиксация на винте с накатной головкой. Но эта УДГ вообще какая-то переусложнённая вся.

Ну и финал:

Вполне себе айнанэ.

Потрачено 4 часа времени за 2 дня и примерно 1500 денег. Ну сама УДГшка мне обошлась в 500 рублей. Из расходки - керосин, бензин, баллон краски, полбаллона лака, смазочные материалы, малярный скотч. Изи ваще.

Хеллоу, геноссен.

Помните, я делал приспособу для зигования? Ну так доделал же! И даже кинул свои первые зиги на листовой алюминий!

Как видно из картинки, швейная машинка Сатаны работает. Крутится с максимальной неистовостью.

А экстерьер был обезображен как бы "цировками". Как бы, потому, что это дрянь какая-то кривая. Ну а с другой стороны - это я первый раз взял в руки кисть для пинстрайпинга. Да ещё и в мастерской было всего +12... Руки к краске примерзали.

В принципе, всё сошлось, всё работает. Все штучечки встали на свои места. И даже такие мелочи как пресс-маслёнки не были забыли.

Как видно из картинки выше, ролики тестовые, сделаны из тридэпринтера. :)

Ну, в принципе, если им дать заполнение в 100% сколько-то проработают. Но, поскольку в целом видно, что изделие работоспособно, надо брать нормальную сталь, точить, калить и полировать. Чтобы результат был лучше чем вот это:

Оу-еее. Иван Михалыч сделал алюминиевый шифер! :)

Теперь по недостаткам. Мотор у меня 500 об\мин и 0,5 КВт. Расчёт был такой: я гашу обороты в три раза цепной передачей, с отношением 3,28. Получаю 152 оборота. И ещё гашу в 10 раз частотником, давая 5 герц вместо 50. Получаю 15 оборотов. Это отличная базовая скорость, от которой можно чуть спуститься или подняться. Более того, эта схема, только с ещё бОльшей редукцией была опробована на галтовке, которую я сделал год назад. И работает! НО! На галтовке двигатель таки 1,5 Квт. И на 5 герцах он спокойно крутит барабан с 30-35 килограммами засыпки. А полкиловаттник, увы. На 5 герцах не осиливает даже просто стартануть. В итоге, зигование производится на частоте в 20 Гц. Это много. Но не беда. Я уже заказал соосный редуктор 1:40 и в субботу поеду забирать. Т.е. план такой: электромотор переезжает левее. Всё равно сверху будет рабочий стол - так что переезд на 20 см. левее пройдёт даром. Мотор втыкаю в жопу редуктору, а с вала редуктора имею прямую или почти прямую передачу на приводной вал зиговки. Т.е. здоровенная красная звёздочка увы, уезжает нахуй до следующего проекта. А будет маленькая. Зубов на 14.

Как-то так. Не легко поднимать станкостроение, не будучи не то что инженеров... ваще не имея высшего технического образования. :)

Впрочем, чтобы не сильно расстраиваться, я запилил т.н. dimple die. Как по-русски - я не знаю. Дырковыгибатель? Хз, короче. И дал вот так:

Весьма канонично, я считаю. Учитывая, что сегодня должны привезти заказанный шринкер, вангую что через немного времени одна малоизвестная мастерская вплотную зайдёт в изготовление изделий из листового металла. :)

Хэллоу, ребза. Поучительная история вам в ленту.

Пишет мне приятель, мол тут какие-то дятлы на металл вывозят делительные головки для фрезерного станка, тебе надо? Ну надо, говорю. Вощем, выкупили у дятлов эти головки условно за бутылку коньяка и ящик пива. Одна вроде ничего, а вторая - даже не работает. на запчасти только если, благо они одинаковые.

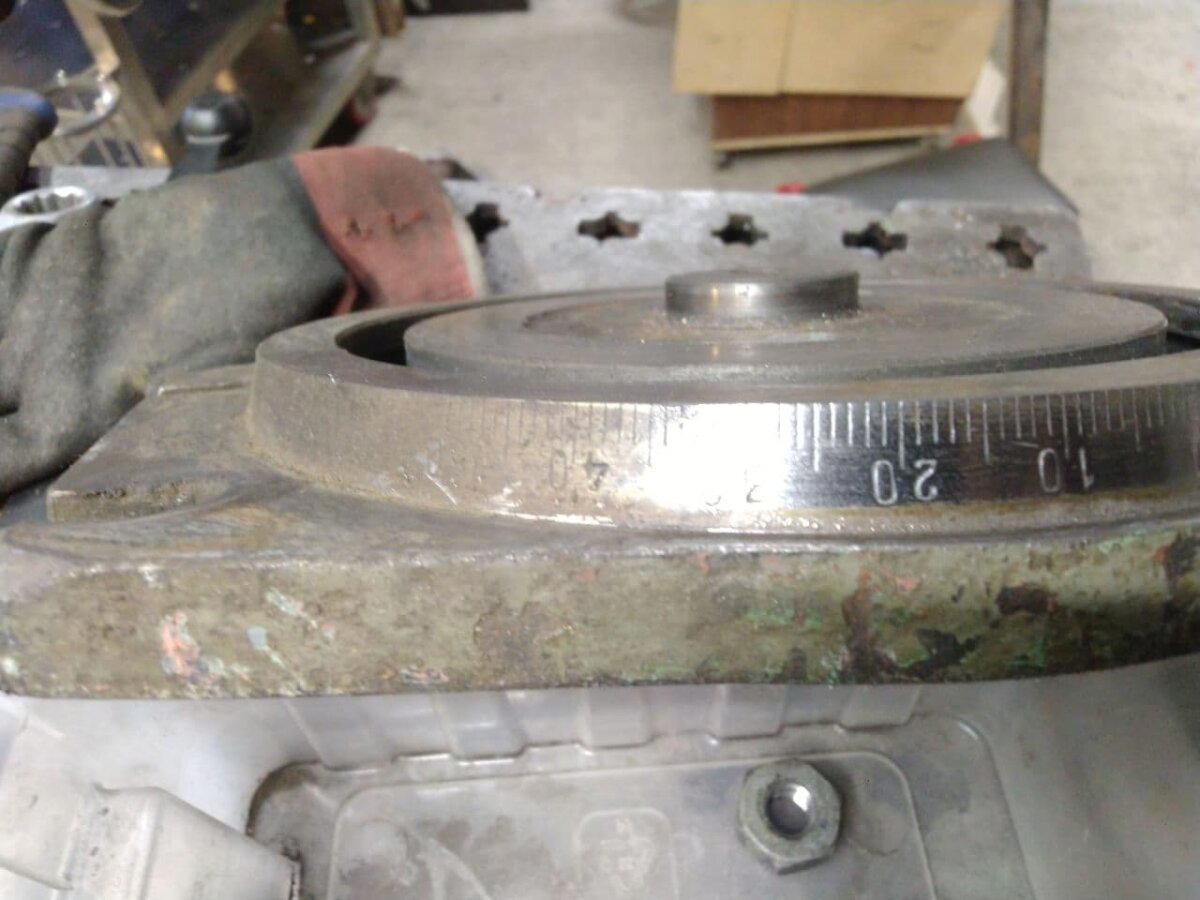

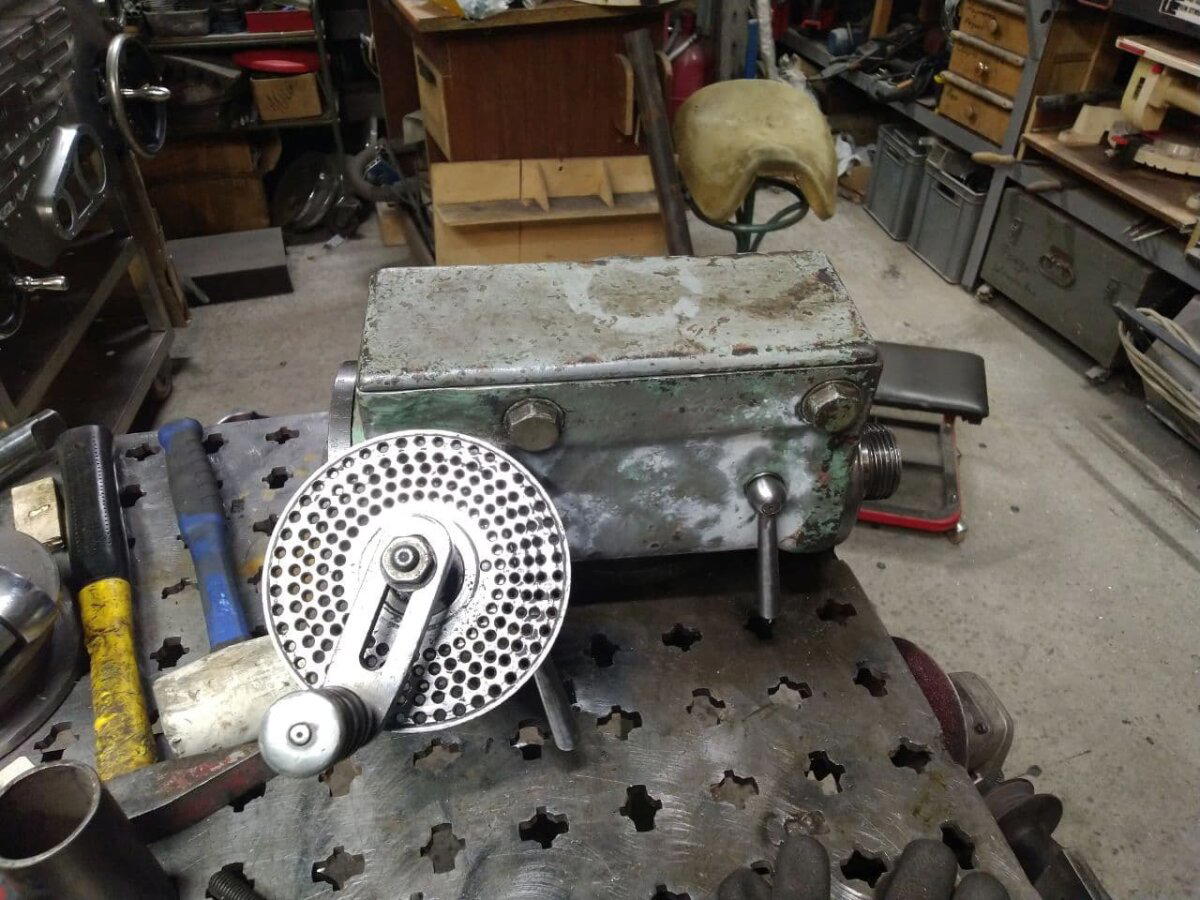

Вощем, вот в таком сохране она была:

Ту, которая "вроде ничего" - сразу в шкаф убрал, до лучших времён. А какая "убитая" - решил разобрать. Дело было осложнено тем, что заводские хуерукие уроды зачем-то лупили по шпинделю молотком и расклепали его так, что гайку хрен свернёшь. Но нет таких крепостей, которые бы не взял падкий на халяву гаражный морлок и куркуль. Вэдэшка, болгарка, труба в качестве удлинителя ключа и железка раскидана:

Корпусок - моё почтение. Вполне достойный. Да и внутрянка живая:

Вощем, туда-сюда, тут надфилем убрал задиры, там подполировал, тут маслицем смазал ииии...

Оказывается, если ремонт УДГ производить руками, а не жопой, в которую вставлена кувалда - то вполне можно добиться успеха! Короче, штуковина заработала. Смотрю на неё и думаю. А чего-ж я её не покрасил-то? Разбирал же всю... Ну а чего красить? Я же не знал, заработает она или нет? Ээээх. Пропади всё пропадом. Разбираю ещё раз и делаю некоторую промышленную археологию с помощью шабера и болгарки. Тёмно зелёный, светло зелёный, серый и коричневая шпатлёвка. Все слои на месте. :)

Красили на заводе - настоящие мастера. Прямо по лимбам, маслёнкам, болтам и т.д. Но это ничо... Это мы поправим. На халяву - и хлорка творог. А тем более, когда ящик пива и коньяк отданы! Вощем, разница между лимбом курильщика и лимбом здорового человека - налицо. Теперь хоть читается.

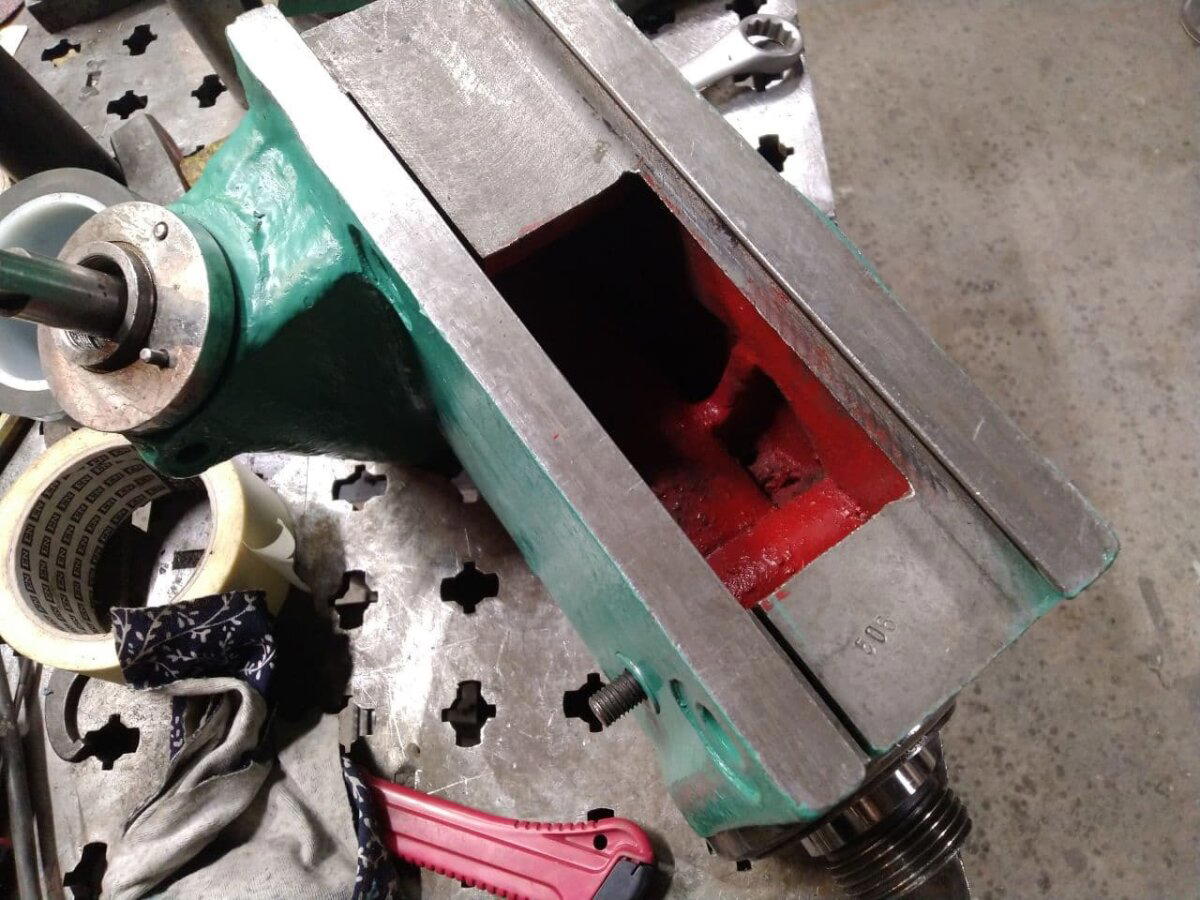

Ну и укутываю всё, что лишнее в малярный скотч и крашу.

Краска Bitzer Green RAL6000. И лак полуматовый. Вроде ничотак. Внутренняя красная - родная. На 68 год.

Ну и чем это всё закончилось... Мне по нраву.

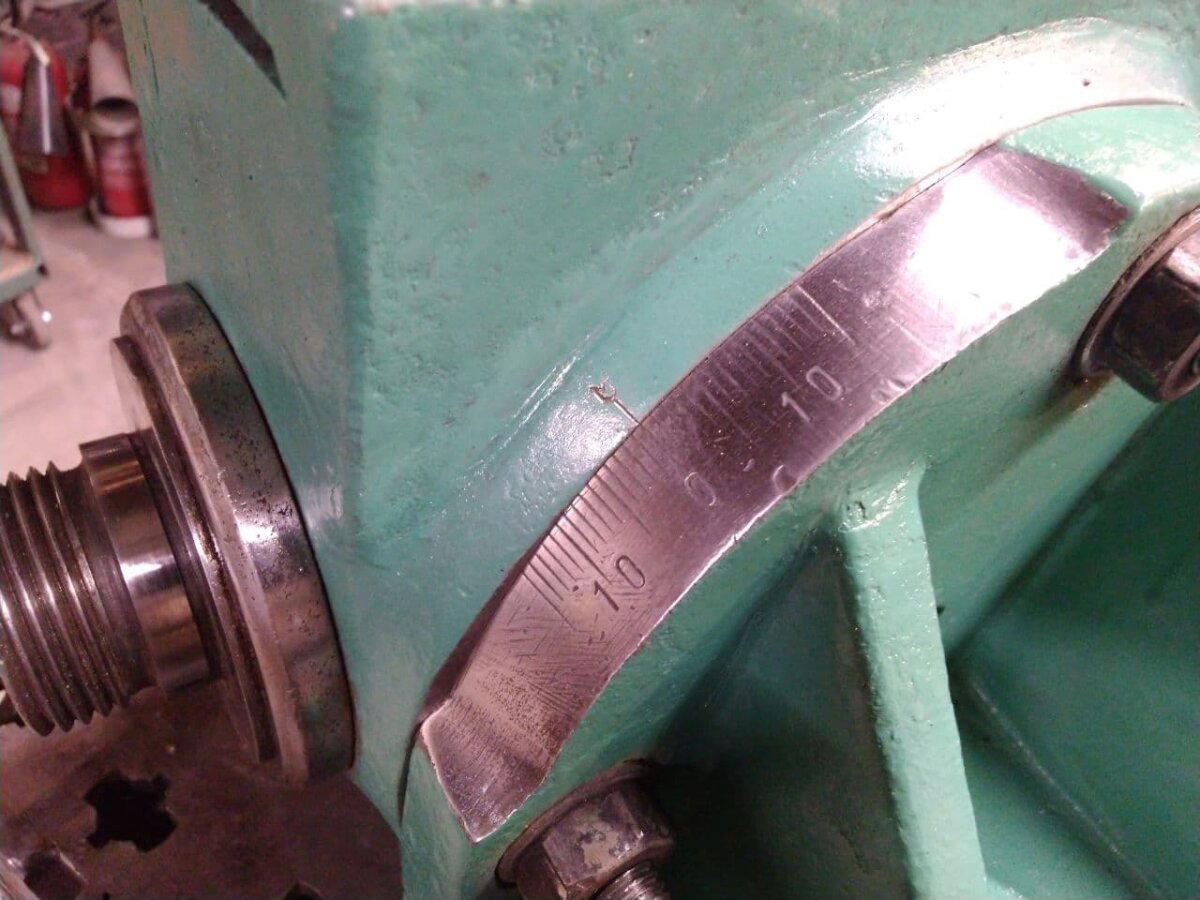

Все показания читаются отлично:

"Шмыргалка", а по паспорту "стопор угловой". Но мы-то знаем, что сюда попадали болевшие рахитом затворчики от трёхлинейки СергейИваныча Мосина...

Ну как-то так. Теперь даже и не знаю, та голова, которая "ничего вроде" - лучше ли этой? :)

В те далёкие дни, когда сервомоторы были редкими и безумно дорогими, а не продавались на алике по червонцу за штуку, человечество имело необходимость наносить эмблемы, а также шрифто-символьные изображения на всеразличные поверхности. И молодая Советская республика не стала исключением. Был взят пантограф финмы Декель (будруазно-капиталистической западногерманской) и творчески переосмыслен на "Львівськом заводi фрезерних верстатів", где он, кстати, продолжает выпускаться по сей день даже в версии с ЧПУ!

Однако вы ж сюда картинки смотреть пришли, да? Вот он, этот парень:

Что же он может?

Начну с массы. 280 кило. Это очень неплохо. Масса для станка весьма важна, так как имеет прямую взаимосвязь с жёсткостью. А больше жёсткости - точнее работа.

Двигатель всего 0,35КВт. и даёт 2500 оборотов

но на шпинделе это уже от 1250 до 15900 об\мин, что вполне себе нормально.

Во всяком случае, если современный шпиндель частотником загасить до 1250 оборотов, фрезу можно будет рукой остановить - момента не останется вообще. А этот парнишка и на полутора тысячах и на 15 даёт как надо. Соответственно, регулируется скорость сменой передаточных отношений на шкивах.

Перемещения стола осуществляются только вручную и на расстояния (ДхШхВ, мм) 290х200х280.

Есть микроподстройка высоты. С помощью забавной ручки от ножниц можно вытягивать шпиндель вниз на 1 мм. При этом шкала у "ножниц" градуирована по 0,05мм, но разрядка между рисками, как видите, такова, что и сотку поймать на глаз реально.

Пантограф имеет настройку масштаба только на уменьшение, что логично. На моём станке масштаб регулируется от 1:1 до 1:50. На 6Г463 максимальное уменьшение - 1:100.

Теперь, что же он может. Оооо, ребят. Как вам фрезерование чугуна? Скорость ~6000 об\мин, глубина 1мм., фреза Ф5 Z4. Подача примерно 52м.\мин.

Но в целом, конечно, он не для этого свинчен. Т.е. о больших фрезерных проектах лучше не думать, приобретя его. Т.е. запихать в него летучку или там "кукурузу" диаметров в дюйм - не лучшее решение. Момента движку не хватит. А вот для гравирования - он самое то. Например, набираем на копировальном столе нужную надпись:

И наваливаем её на дюральке в масштабе 1:2.

Усложним задачу. Допустим нам надо отмаркировать изделие логотипом мастерской. Шаблон режется на лазере, или на ЧПУ фрезере или просто рисуется на бумажке и обводится щупом. Примерно так:

А поскольку только сам оператор решает где, как, в каком порядке, полностью или частично делать гравировку - то запросто можно уменьшить исходное, например в 5 раз и дать надпись не под логотипом, а сбоку.

Кроме того, помимо гравирования на плоских изделиях толщиной до 270мм., что, кстати, уже запредельно для обычных портальных ЧПУ по высоте, 6Л463 может гравировать также и на цилиндрических объектах, если на него поставить делительную головку и зажать цилиндр в ней. Для обычной ЧПУшки нужна четвёртая ось, что довольно недёшево... да и не в каждый портальный фрезерок оно влезет.

Кроме того, гравировальник легко оснащается поворотным столом. Т.о. получается, что можно делать шкалы как круговые, так и цилиндрические. Это очень круто, например.

Теперь о его применимости в мастерской. Ребят, ЧПУ - лучше. Быстрее, точнее, функциональнее и т.д. На портальнике можно и плоскость вывести летучкой и лист фанеры раскроить и ту же гравировку навалить. Да и для серийной продукции он гораздо интереснее. НО!

Всегда есть некоторые но. :)

Допустим, у вас есть надобность отмаркировать 3 серии изделий: А, Б и В. В каждой по 30 единиц. Для ЧПУ вам нужно, соответственно, минимум 33, максимум 90 управляющих программ. Даже если быстро делать, это займёт пару часов.

На гравировальнике вы просто выкладываете буковки А, Б и В и бросаете рядом с ними шаблон с циферками от 0 до 9. И просто выбираете нужное... Всё.

Или для маркировки изделий. Опять же, сейчас нужно чуть уменьшить логотип и текстовый блок передвинуть - бежишь делать новую УП. А на пантографе - два болта меняют масштаб и... и всё.

Или предположим, вам нужно скопировать какое-нибудь изделие. Ну, скажем переходную плиту в виде бабочки или яблока, с отверстиями сквозными и глухими и потом снять фаску по всему периметру. ЧПУ такое может, разумеется. Но. Для этого вам надо сперва эту бабочку параметризовать. Т.е. измерить точным инструментом все диаметры и радиусы, найти все центра, короче, построить модель. Что, в целом, может занять целый день. На этом парнишке - ты просто обводишь трейсером 10-15 раз контур исходного, пока не профрезеруешь заготовку насквозь, оставив, впрочем, мостики для поддержки. А потом либо фрезой, либо сверлом даёшь отверстия и... и всё. А, ну меняешь фрезу цилиндрическую на коническую и обводишь ещё раз, чтобы дать фаску. Всё. Час работы и деталь готова.

Вобщем, вещь крайне нишевая, разумеется. Но ооочень немалого функционала, я вам доложу.

А как это работает в реале - прошу ознакомиться на видео.

Всем привет. Попросили написать - пишу. Некоторые позиции сомнительны, ибо брал для своего основного увлечения - поиска монет. Про некоторые моменты напишу отдельные статьи - требуют более глубокого погружения в глубины наших глубин. Лан - шутка. Погнали.

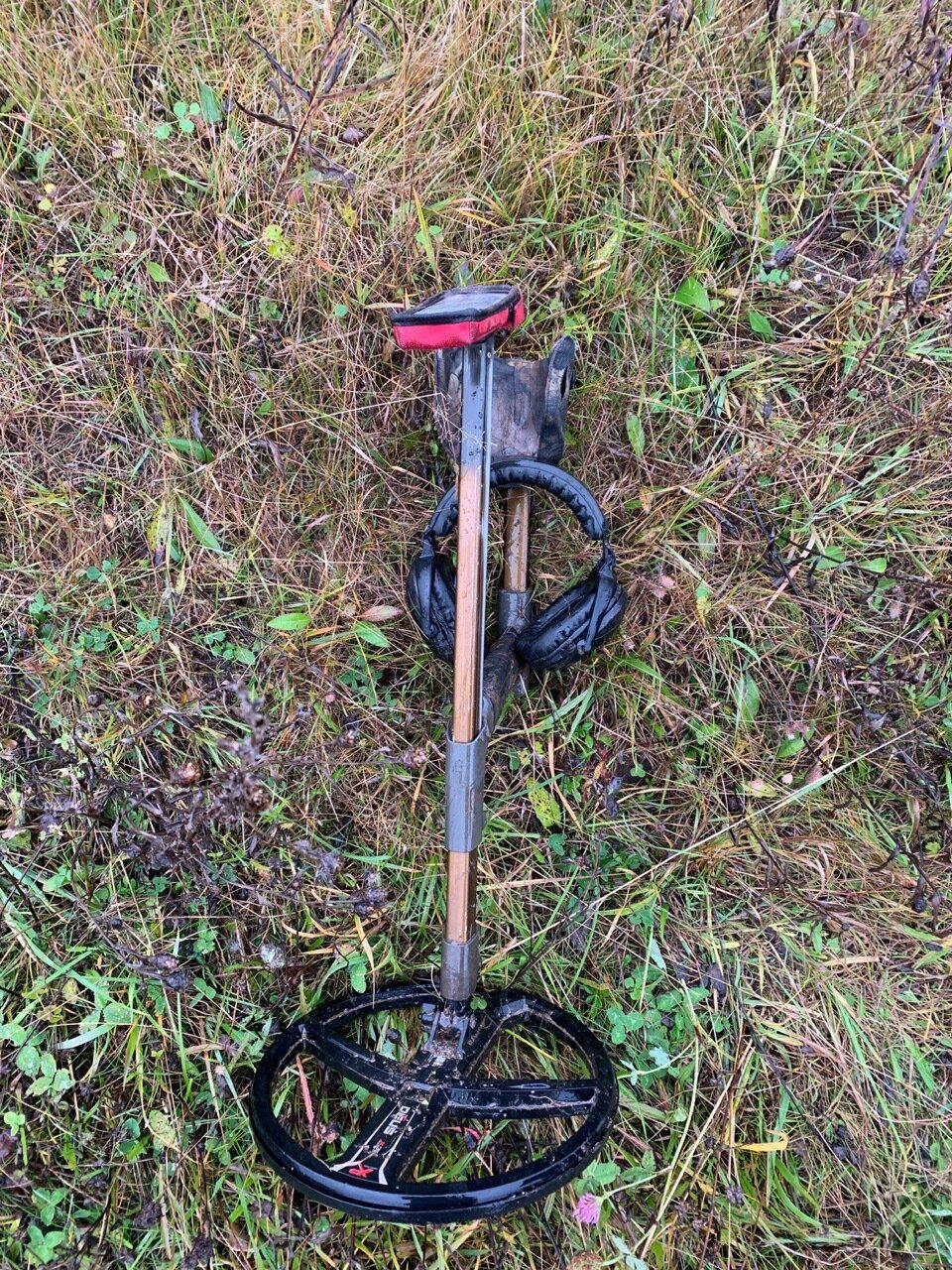

Металлодетектор:
