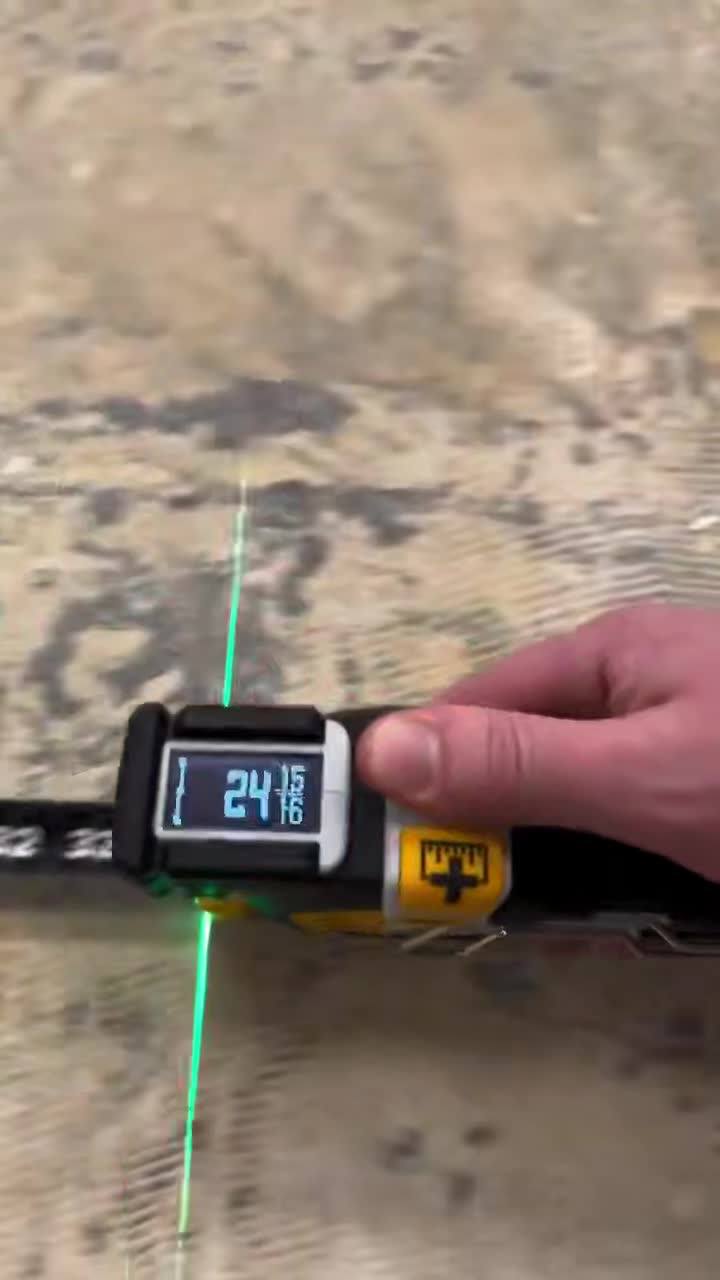

В стпоительных трендах сейчас диджитал-рулетка
Встроенный лазер идеально отмерит вам нужный отрезок вплоть до миллиметра.
Развернуть
–
Встроенный лазер идеально отмерит вам нужный отрезок вплоть до миллиметра.
Лазерная оптика - топчик в дорогих автомобилях последних лет. Как и все остальные технологии, приходящие в мото мир с опозданием, не торопится и эта. Одна из причин - лазер дороже, но не сильно обгоняет более дешевые диоды. Тогда в чём идея? Новый патент, обнаруженный зарубежными СМИ показывает, что Yamaha хочет по своему решить проблему с ценой, разместив лазерный излучатель где-то ближе к центру мотоцикла, а оптоволокном направлять его свет туда, куда нужно. Хоть в головной свет, хоть в стоп, хоть в поворотник.
Yamaha не первые, кто додумались до такой идеи. Honda в 2018м году подавала похожий патент, предлагая использовать два лазера раздельно для дальнего и ближнего света (вторая картинка). Также с креплением внутри, в их случае под сиденьем.
Но зачем вообще лазер? В плюсах - эффективность. Лазерные фары могут освещать дорогу на расстоянии до 600 метров и обычно используются вместе с диодами. И идея убрать этот самый дорогой лазер внутрь поглубже, оставив световоды - хитрое решение. Да и расположение ближе к центру масс это неплохо. Вдобавок, патент Yamaha закрывает проблемы с нежным блоком лазера и ценой за несколько комплектов. Вот только в минусах всё ещё высокая цена и при сокращающих разрыв светодиодах есть ощущение, что мы увидим эту технологию разве что в самых люксовых моделях, а может и не увидим вовсе.
Это пост из серии "мотоновости", в профиле посты по сериям. Снова напомню, что у меня есть ТГ-канал с анонсами, новостями и краткими очерками, которые слишком малы для полноценных постов. Спасибо всем, кто поддерживает творчество.
Висело возле подъезда. Теперь побаиваюсь вечерами гулять, а то решат что я антихрист какой-нибудь и осиновым колом заколят.
*голосом Регины Дубовицкой*
Ох, уж эти заказчики мои! Юмориииисты!
*голос off*
Короче, ребза, есть люди, которые промеж собой проводят конкурсы на всякое там словотворчество. Ну типа один говорит "аутригер", а другой "имбибиция" И все счастливы. И арретир и афинаж и амбивалентность... Ну вы меня простите, я просто словарь читал только до буквы А.
Короче, этот кружок анонимных лингвистов решил заказать для лауреатов ценные подарки. В виде семигранных чугунных гаек с надписью. Почему гайки? Какое отношение они имеют к лингвистам? Что ваще там происходит - я хз, ребят. Серьёзно. Но слесаришка - он как Дж.Стетхем в фильме "Перевозчик" - делает вовремя, не задавая глупых вопросов и хорошо.
Погнали.
Чтобы добыть из чугунного бревна гаек - надо сперва оседлать САПР и сделать чертежатинку. Вы же не думаете, что лингвисты будут морочиться этой низменной фигнёй?
Далее определяется диаметр заготовки и делаются несложные расчёты:

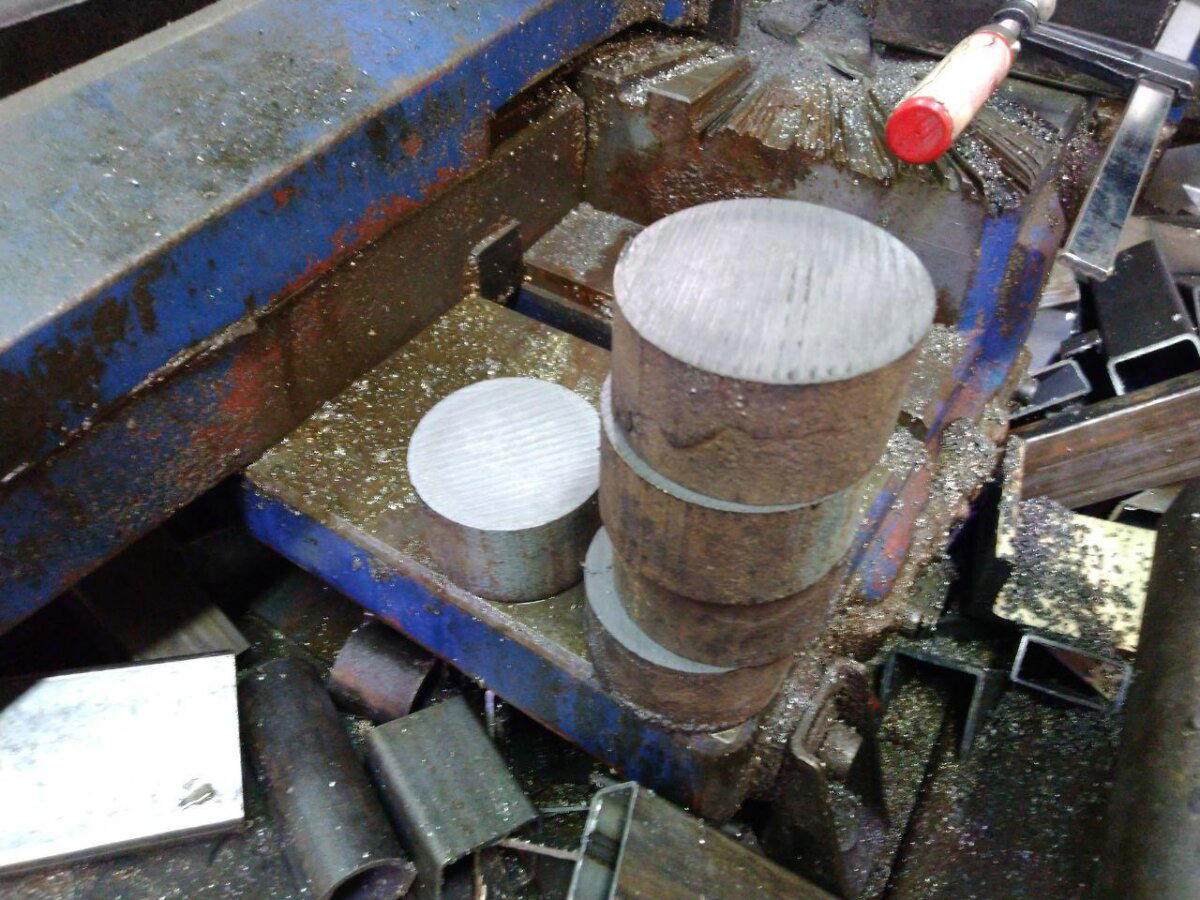

Имея такую базу интеллектуального багажа можно смело делать чо угодно. Например пилить бревно на куски на ленточной пиле.
Ну, осталось, вощемта, понты. :) Начать, да кончить. Кстати, на этапе распиловки я одновременно работал на трёх станках: лента самостоятельно пилит бревно на куски по 32 мм. (толщина гайки - 30мм, 2 мм припуска хватает чтобы на токарнике стесать по 1 мм. со стороны шобы дать и параллельность плоскостей и гладкий внешний вид).
Параллельно с эти фрезер с установленной в делительной головке заготовкой неспешно (54 м.\мин.) грызёт металл, давая грани, а сам за токарником торцую и делаю осевое сверление под дальнейшую резьбу.

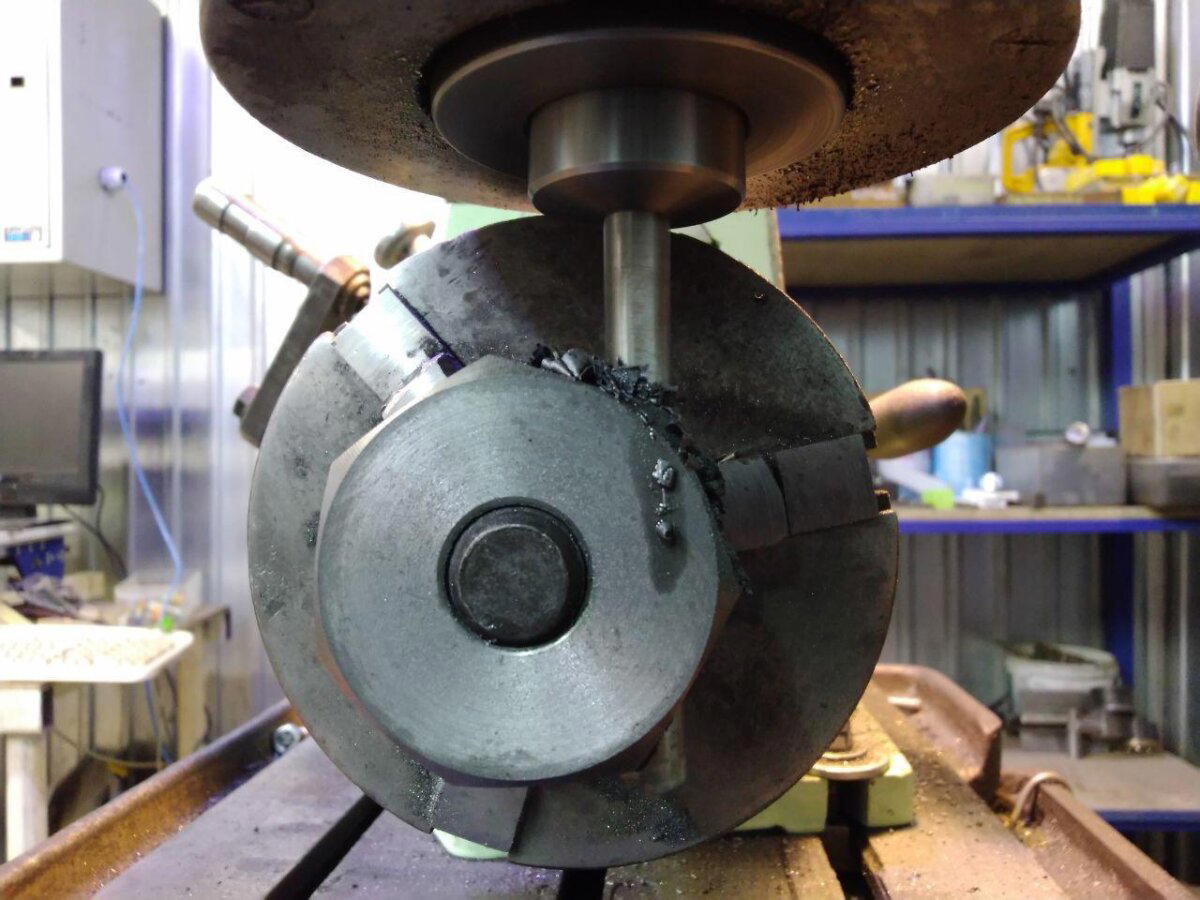

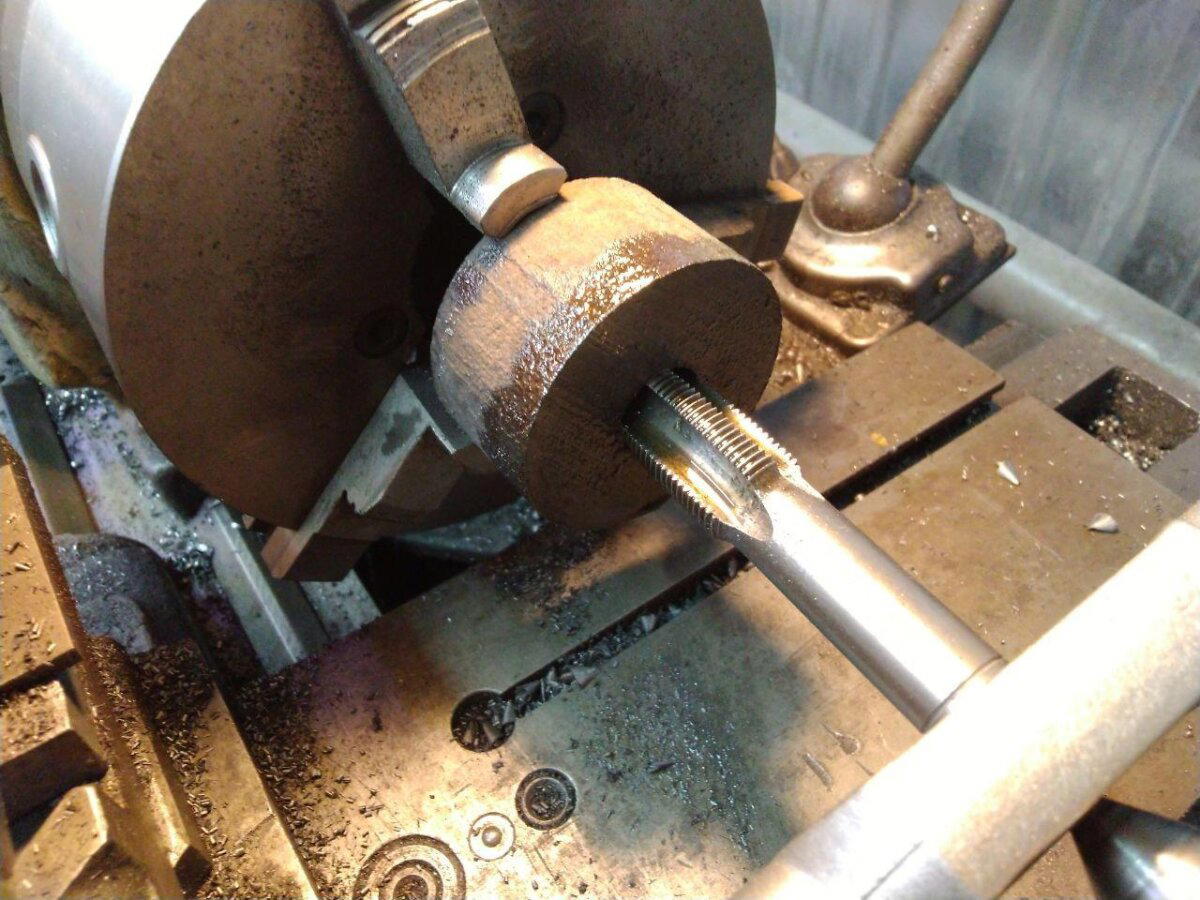

Дальше буду рассказывать по хронологии процессов одной гайки, хотя, разумеется, делал их серией. Т.е. сперва все заторцевал и засверлил, потом во всех резьба и т.д. Да, такое количество переустановок отрицательно сказывается на точности. Но это сувенирка... там пофиг. Короче, после резьбования, гайка устанавливается на колёсной шпильке от Урала (резьба М20х1,5) в УДГ (Универсальной делительной головке) и, поворачиваясь на 51-с-чем-то градус даются грани. Сорян, что не в фокусе, но я таки не фотограф же, да? Обратили внимание, небось?

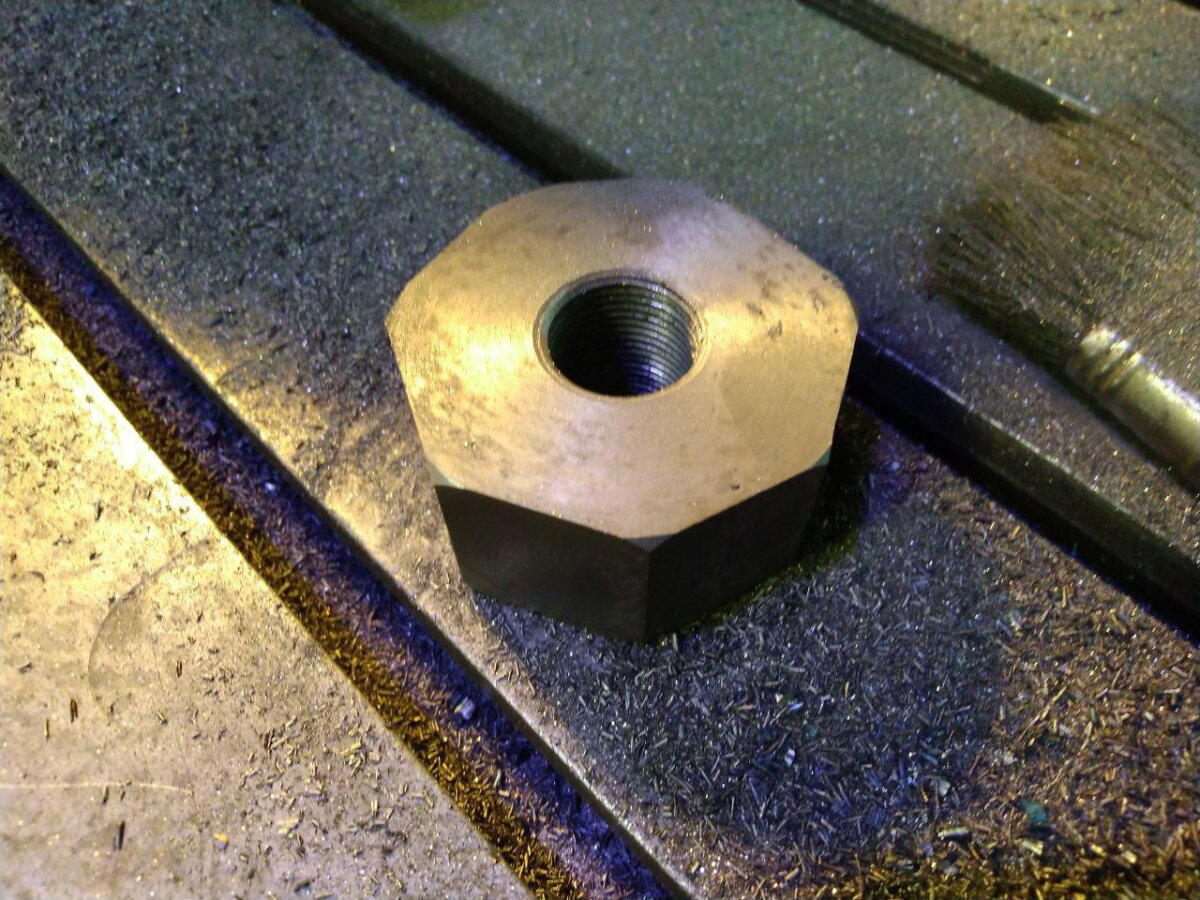

Когда все 7 граней набиты:

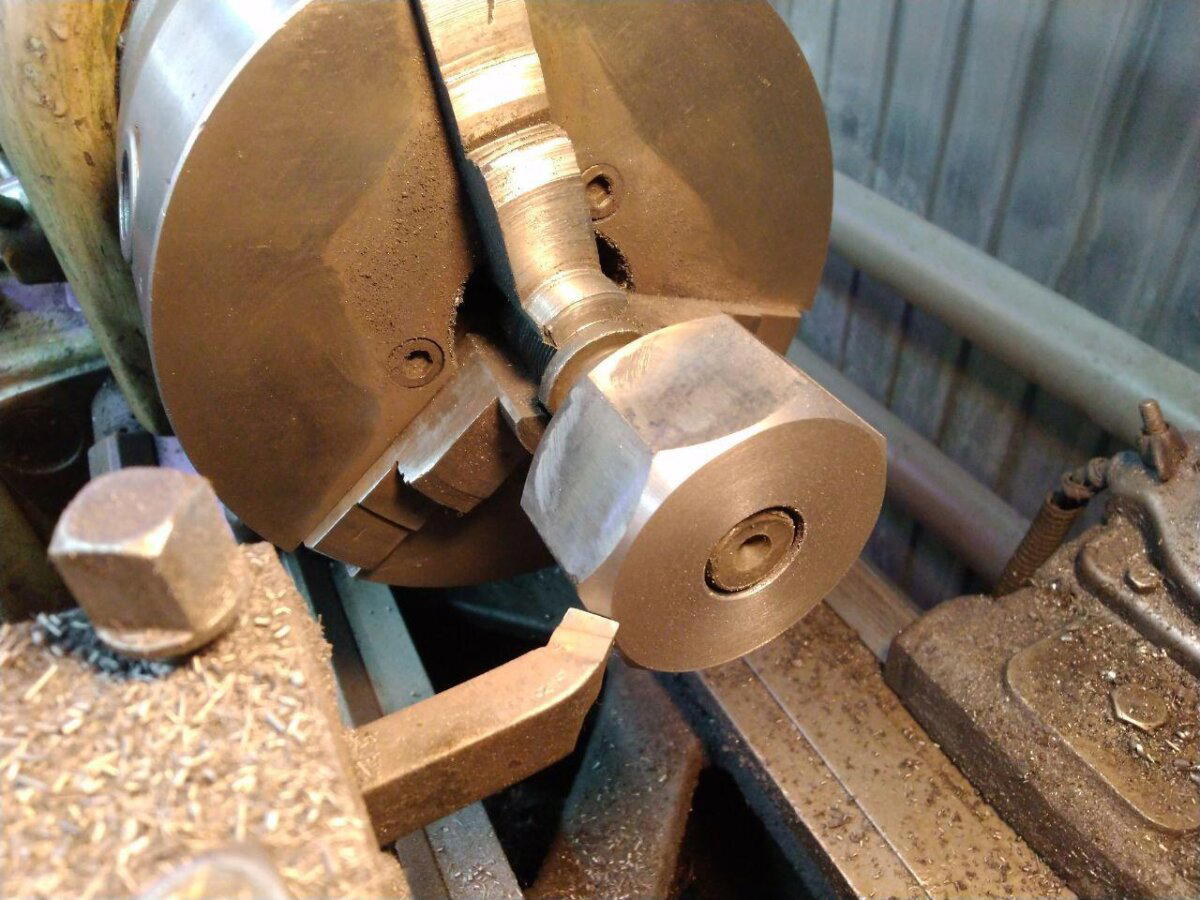

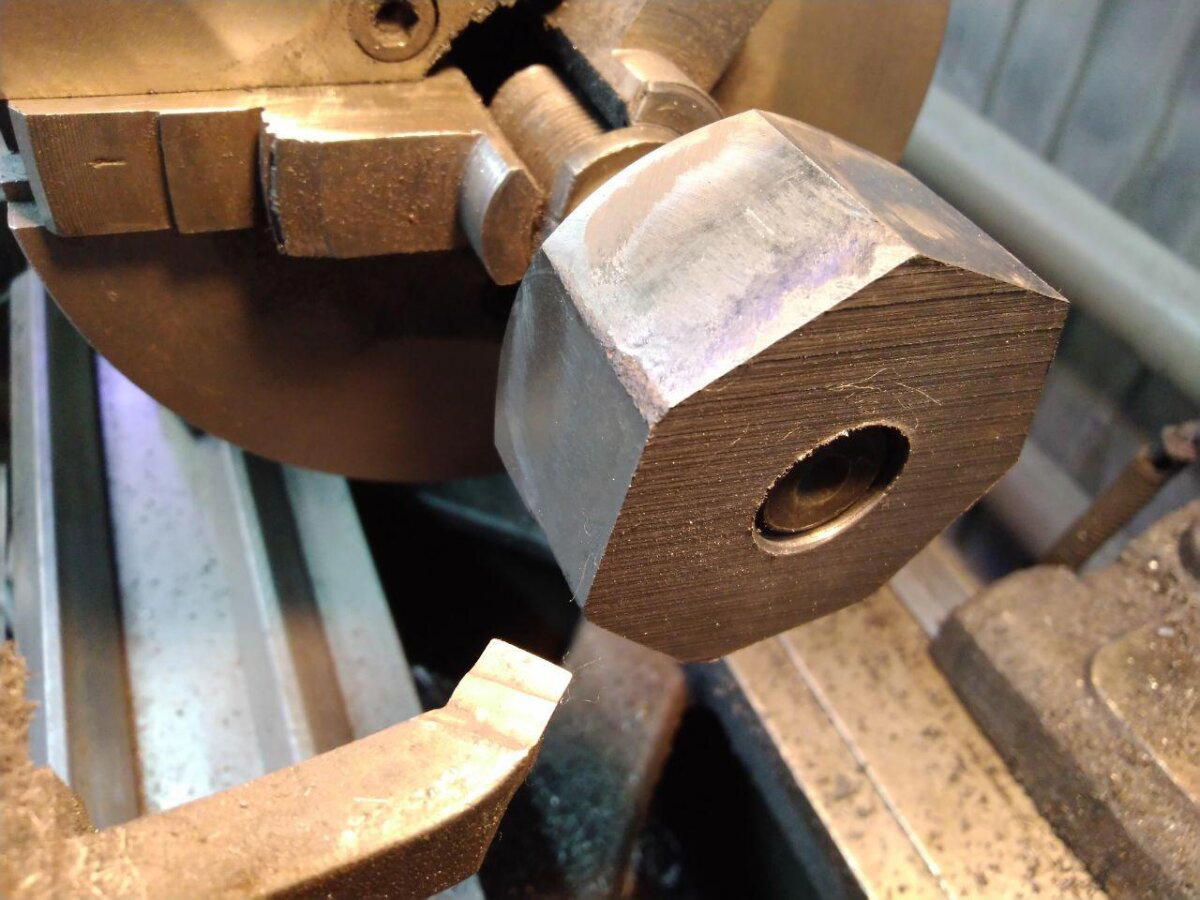

гайка устанавливается на аналогичной шпильке в патроне токарного (и даже почти не бьёт!) и торцуется со второй стороны:
А так же снимаются фаски:
Ноооорм, чо. Далее идёт сверление отверстия для подвеса. Ибо данная гаечка будет вешаться на цепи на шею выдающегося фелолога. Или ленгвизда.

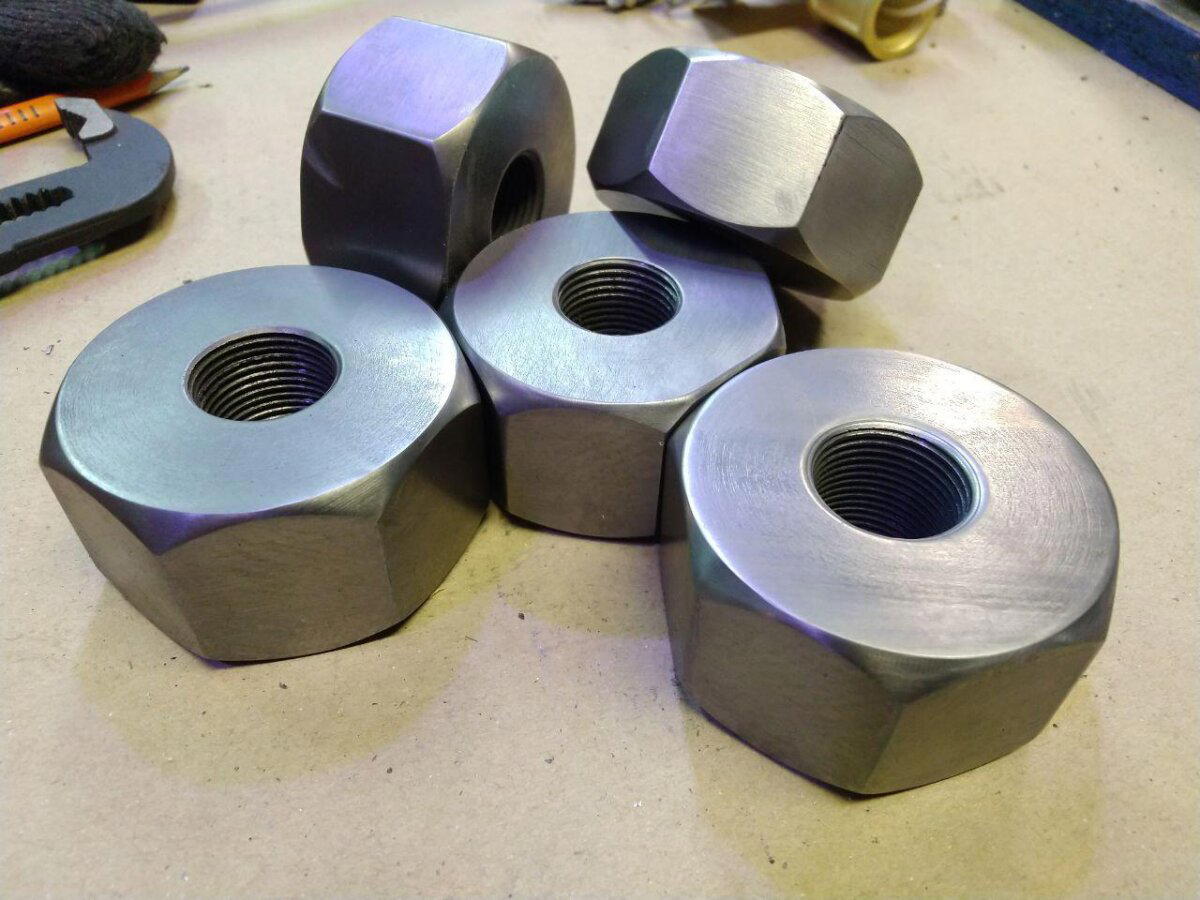

Теперь надо отшлифовать грани на лентошлифе и полирнуть это всё хозяйство на полировальном моторе, заряженном скотчбрайтом на 220-600 грит. После чего получается так:

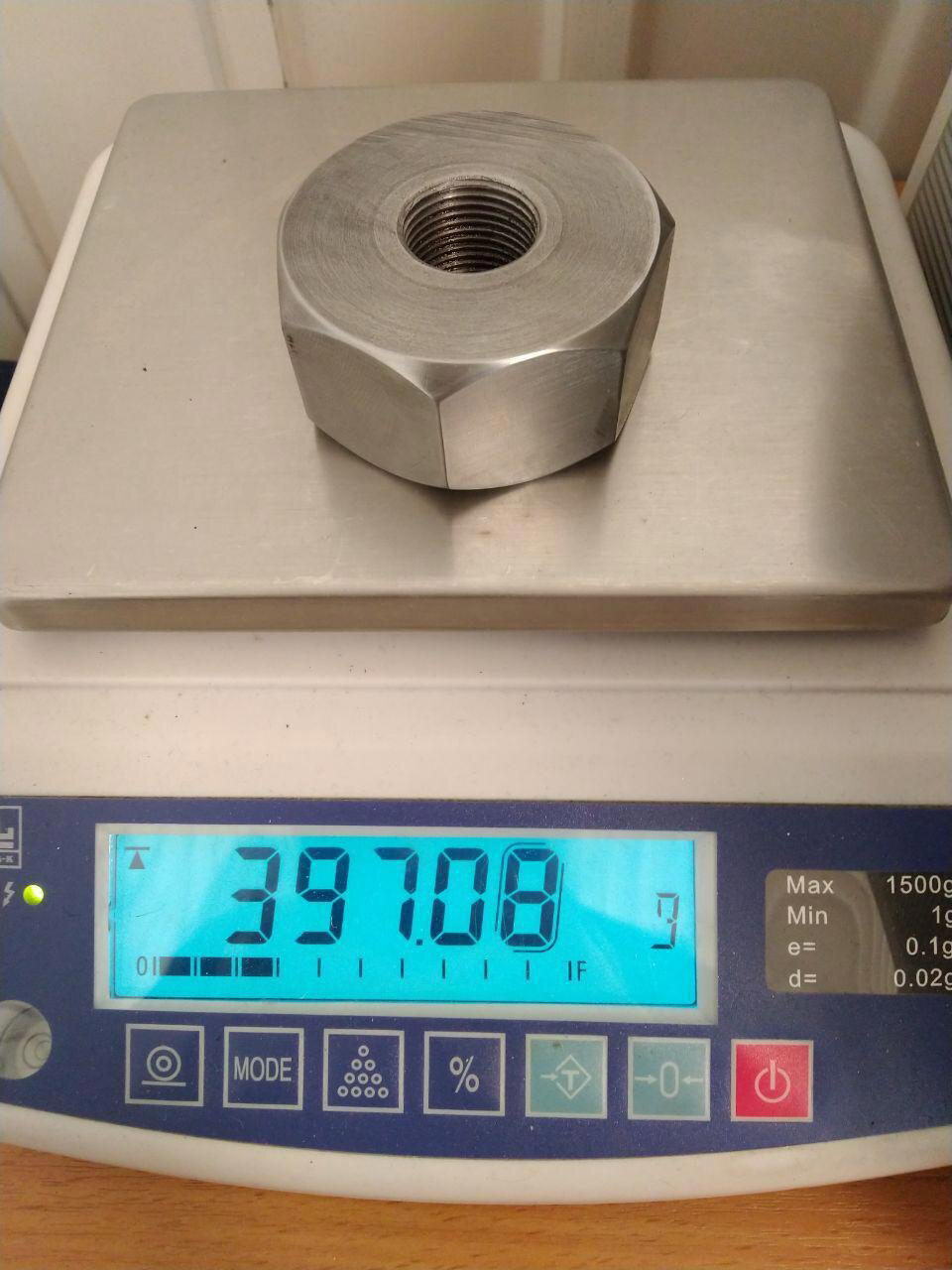

Теперь малышей надо контрольно взвесить. А то ну как кто-то недокормлен! Шутка, каэш. Это я просто ради интереса воспользовался весами, шоб прикинуть, чо-как.

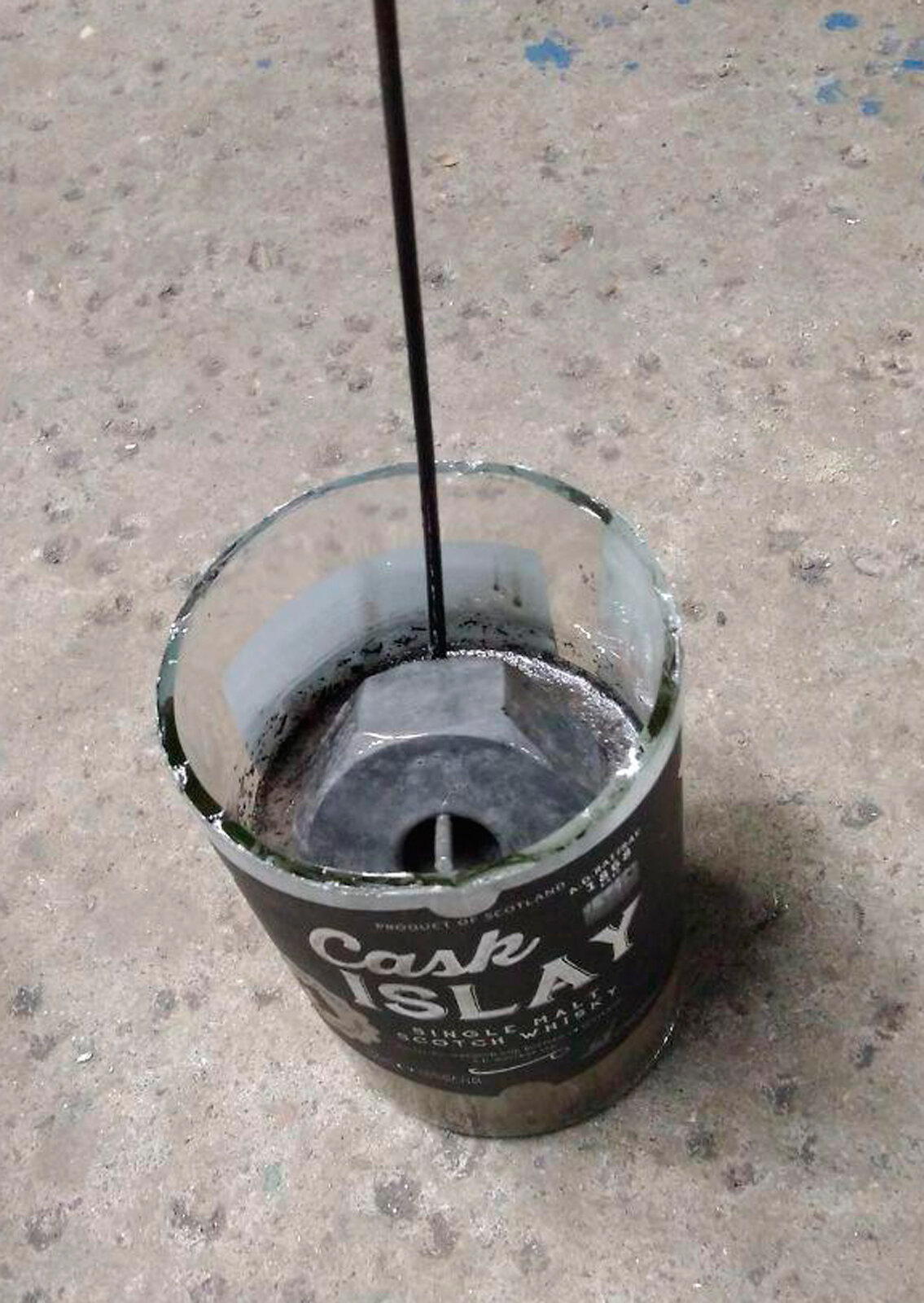

Теперь гайки следует обезжирить и выкупать в кислоте. Я ващет не химик, но читнул в инторнетах, что купание в серной кислоте даёт +5 к атаке. А поскольку литруха кислоты имелась в наличии, дело осталось за малым. За ёмкостью. Для этого пришлось срочно допить односолодовый шмурдяк и отхерачить болгаркой верхушку баттла. Ну как-то так в целом:

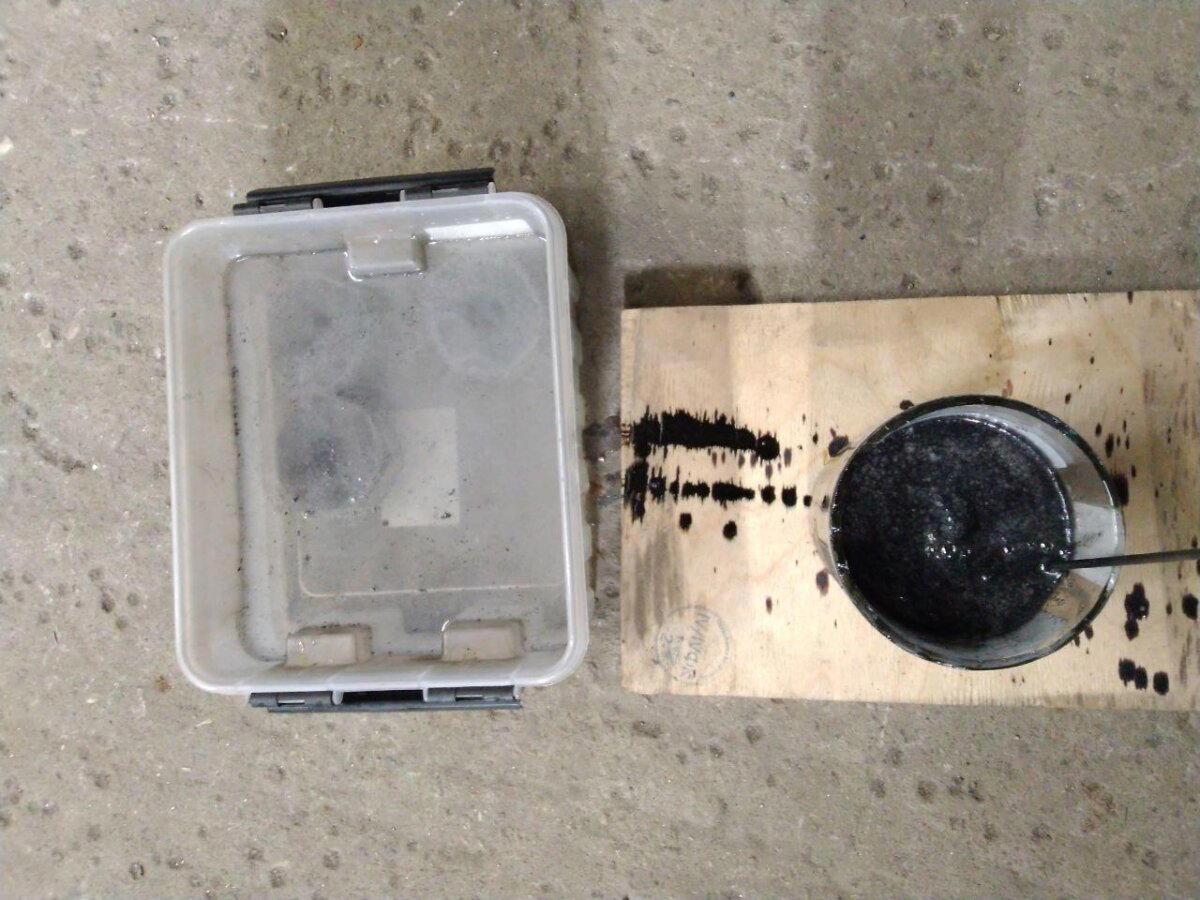

Дальше реакция гасится в воде. Ну, разумеется, это временное гайкохранилище. После того, как все выкупались в кислоте, я пошёл к проточной воде и там всё промыл.

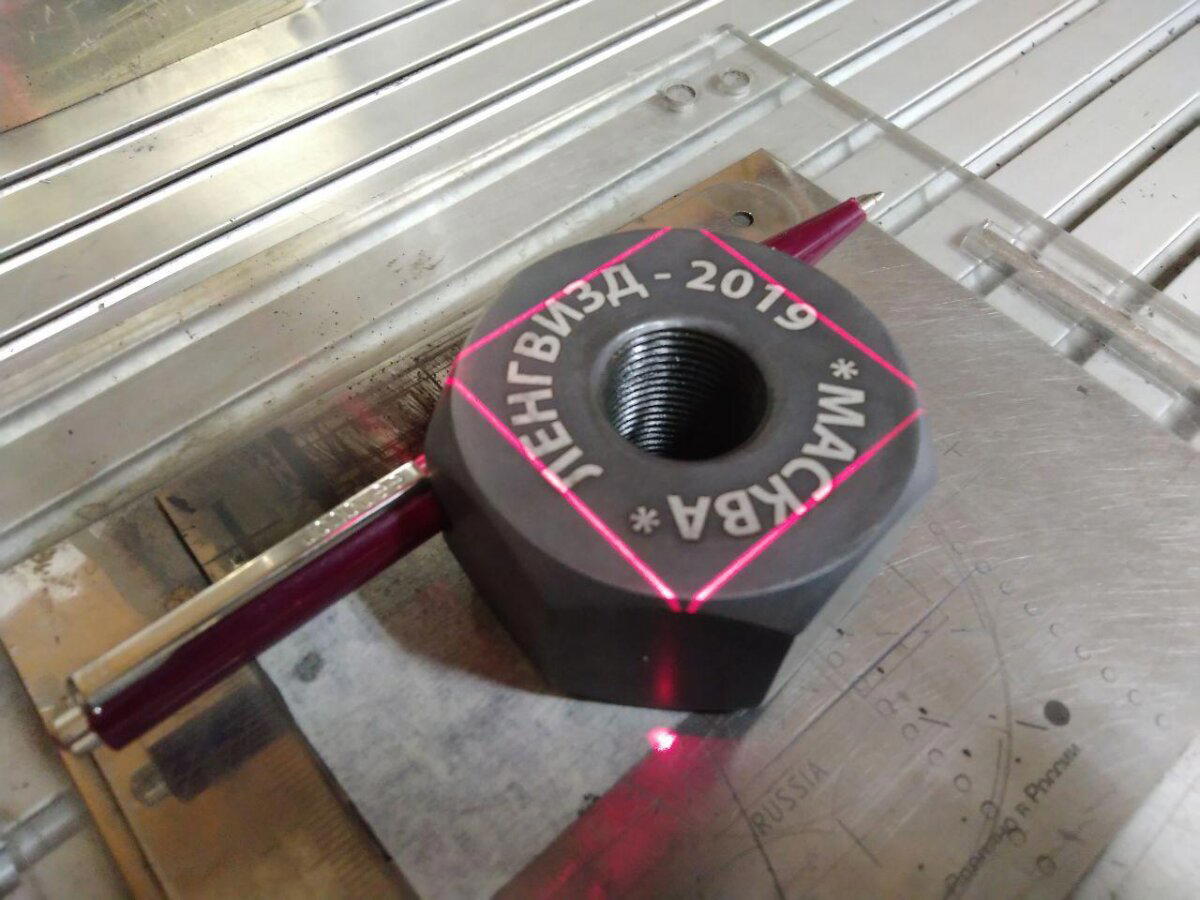

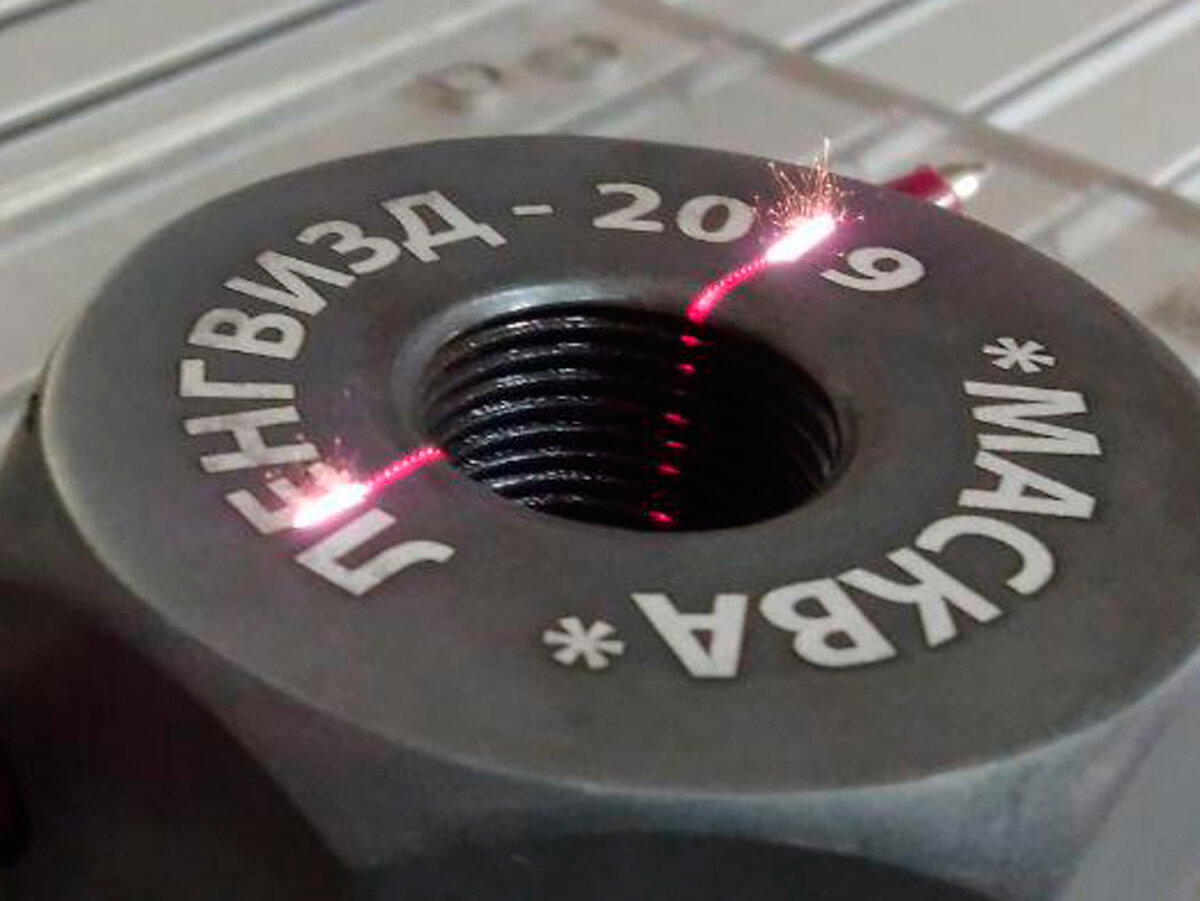

После купания в кислоте, гайки ржавеют прямо на глазах. Поэтому их тут же надо смазывать маслом. Этот процесс схематично не показан. После чего, начинается особая... лазерная магия. Сперва изделие обводится рамкой:
А потом жмякается правой клавишей мыши и даётся команда "сделать збс!". И весёлые искорки таки делают. Это процесс второго отбеливания. Т.е. после первого прохода металл сгорает и место остаётся очень тёмным, а после отбеливания - вот. Светленьким становится.

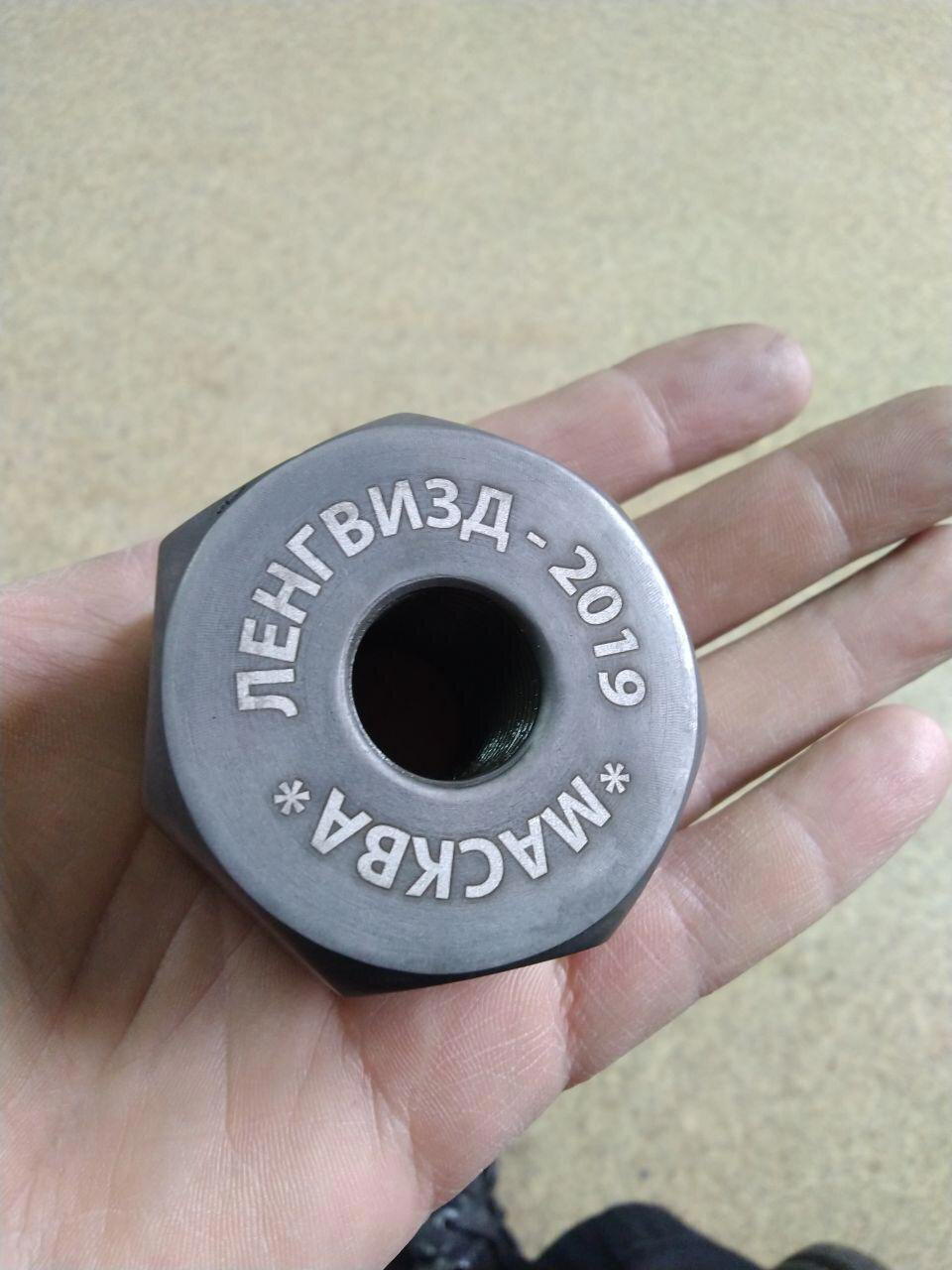

Ну какбе вот результат... Заказчик вроде доволен. Я - тем более, чо, и проект забавный и денег дали. Хех! Отлично ащще.
Что общего у пчелы и божьей коровки?
Оба насекомых являются частью Улья, настольной игры, схожей с шахматами. Но, не об этом сейчас.
Будучи любителем настольных игр, и работая непосредственно на лазернике, решил вырезать для себя эту игру, благо обрезков от фанеры было много. Сказано - сделано! Нашёл в интернете материалы для распечатки на бумаге, переделал и отредактировал их в программе CorelDraw, и начал вырезать. Фанера 3-х миллиметровая, поэтому решил, что буду делать всё в двух экземплярах, а позже склеивать. Также в конце задумался о коробочке для игры, а если игра "Улей", то и бокс для неё должен быть в виде улья. Таким образом для всех насекомых появился домик, под стать самой игре.
Ниже фотографии готовой игры, после шлифовки и склейки.

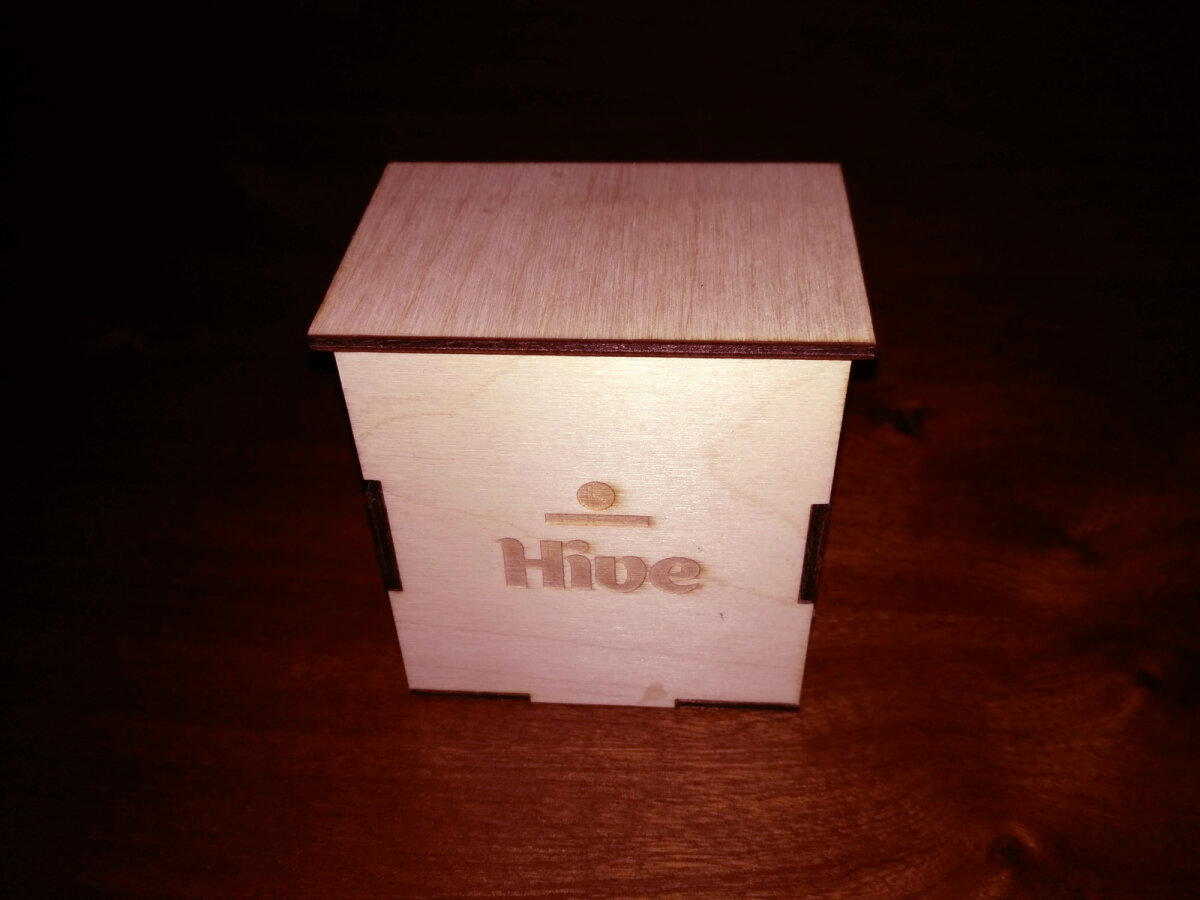

Габариты бокса 95*50*85 мм.
Для сравнения размеров.

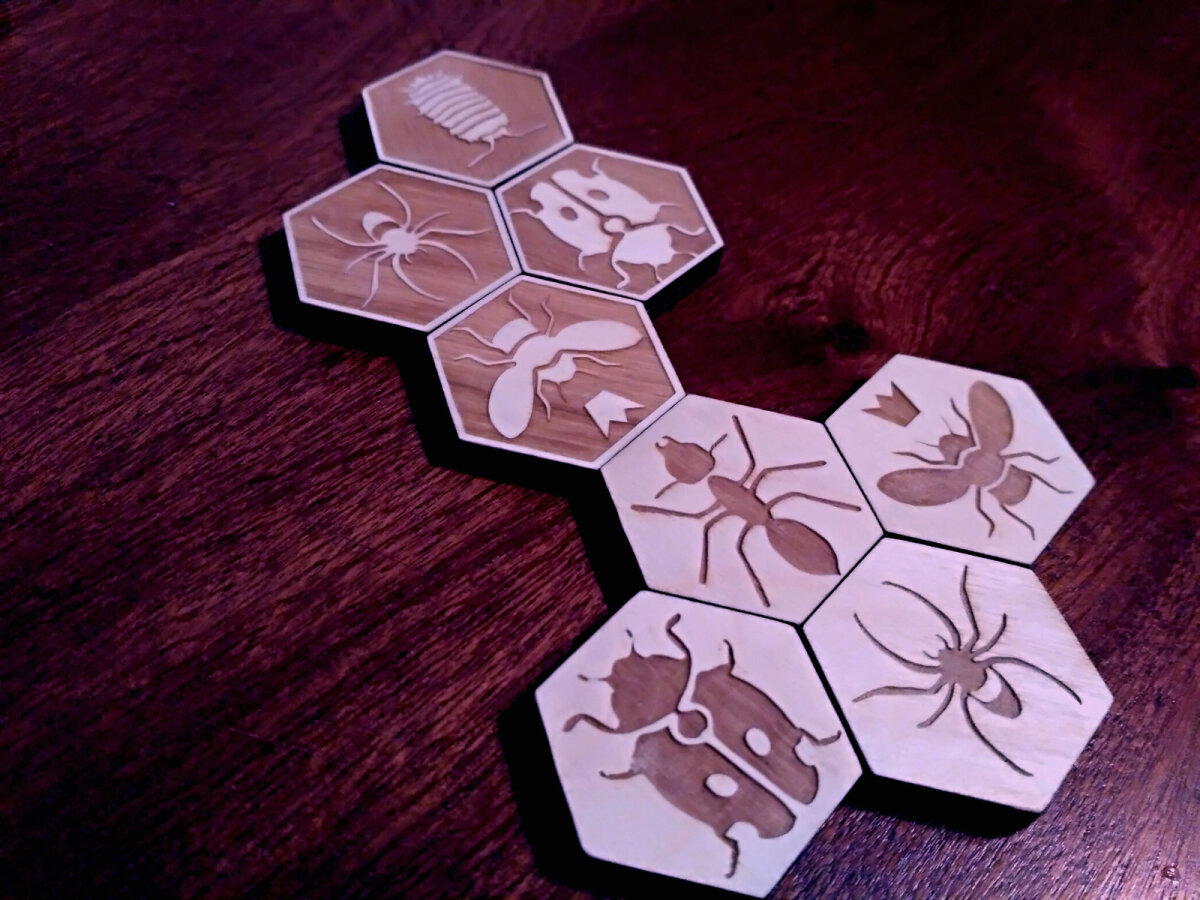

Собственно так проходит игра (примерно).
Размер готового гекса 33*38*6 мм.
Наглядно размеры тайлов.

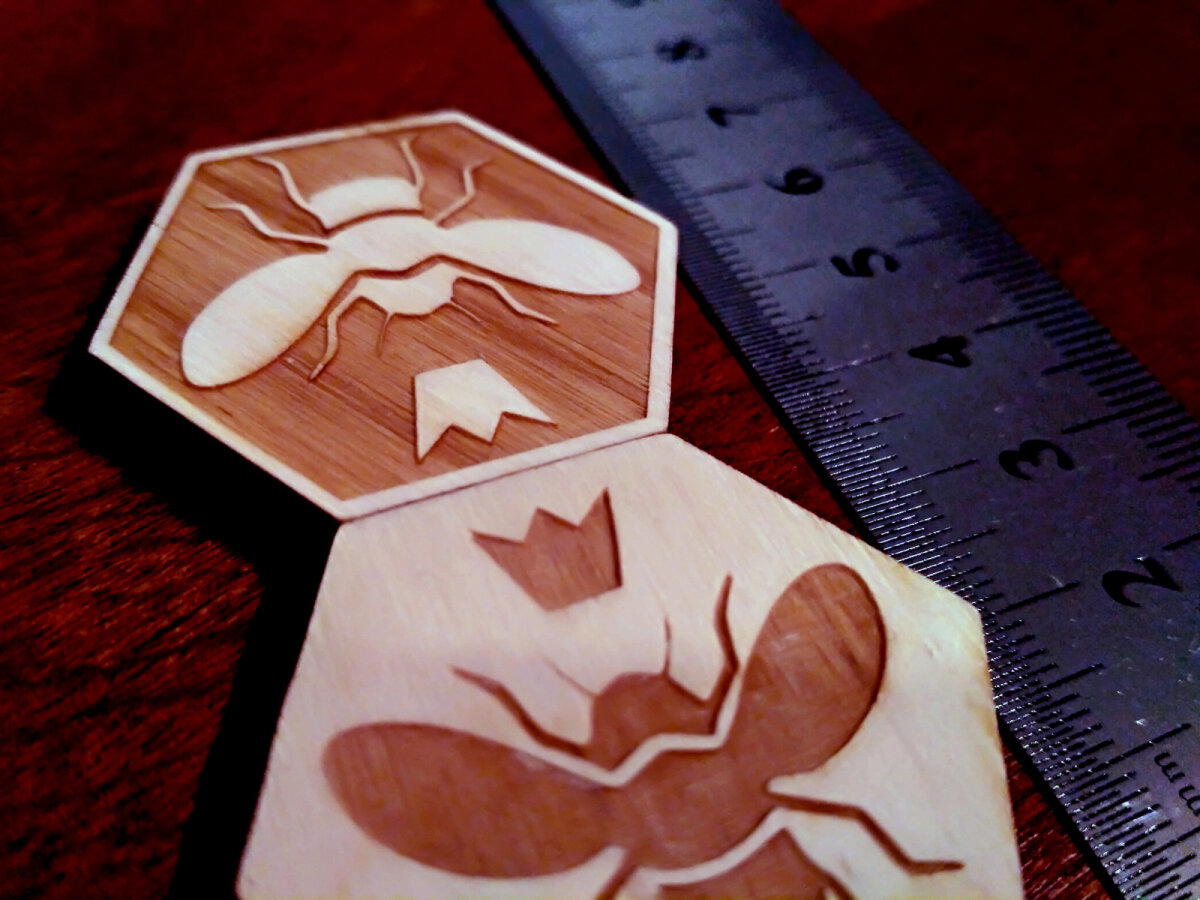

Две "королевы" (матки).
Пустой улей.

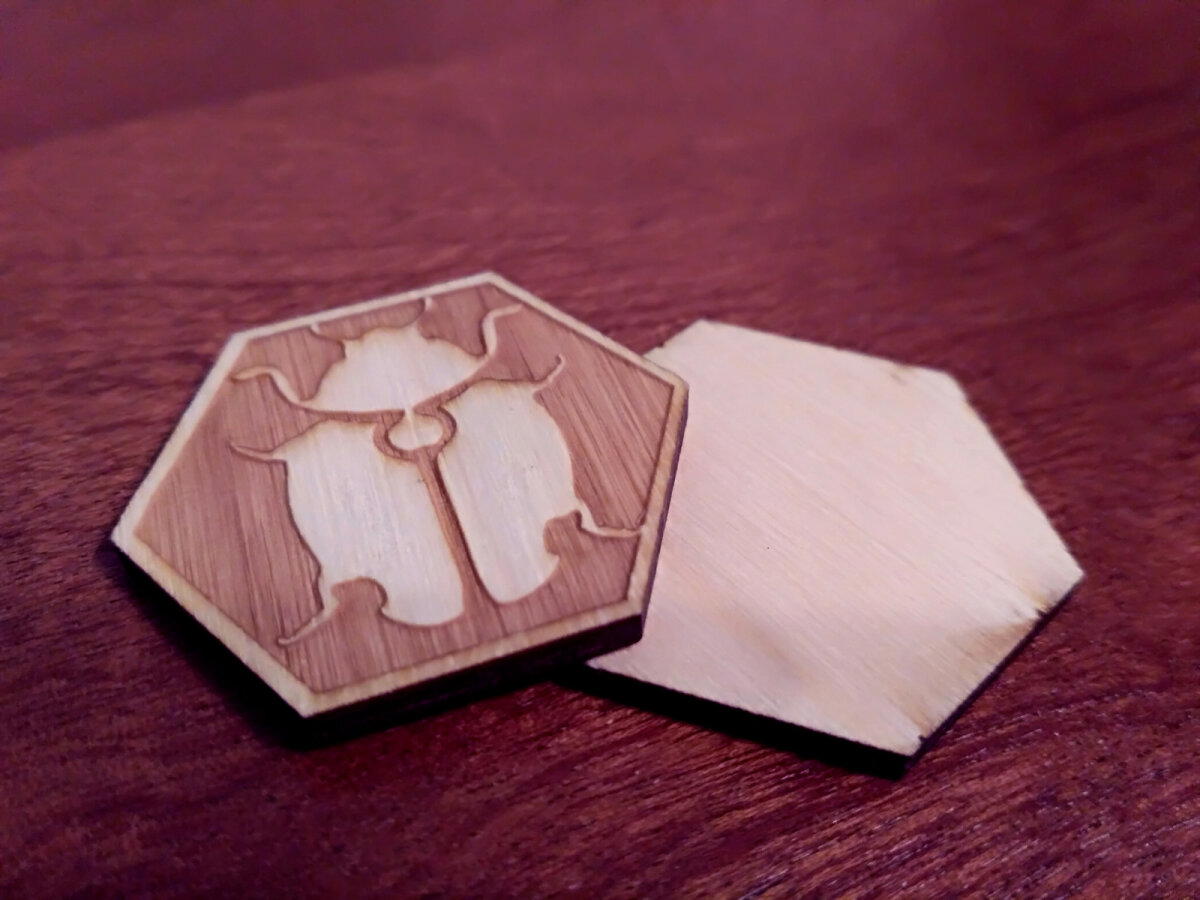

Бракованные "божьи коровки" (без пятнышек на спине). Из таких двух половинок состоит каждый гекс.
