Хочу свою мастерскую! Стропила

Аллилуйя! Всё, что было в Хочу свою мастерскую! Крыша. Но не вся и будет в этом посте, это бесценный опыт, который не очень хочется применять в будущем.

Здравствуйте! Сегодня моя мастерская, наконец-то, наденет шапочку, которую будет носить долгими годами не снимая.

Для начала снимем временные доски и скрутим ровную обрешётку

Обносим периметр защитно-декоративной сеткой (позже её пришлось контрить саморезами. внешний вид не сильно пострадал)

И, вроде бы, всё готово к кровле... Но нет. Настало время отчаянного ди-ай-вая в лучших (худших) традициях. Ибо нам нужен крюкогиб.

Уголок, гаражная петля, ещё какие-то обрезки чермета, два подшипника от стиральных машин.

Выглядит бессмысленно и беспощадно, но работает!

А нужно это было для того, чтобы крепить крюки параллельно с кровлей. Чтобы всё ровно по волнам.

А вот с коньками было сложно. Объездил весь город. Разглядывал, кто как делал. Как-то всё плохо, я вам скажу. И проблема, видимо, не всегда в мастерах. Не, в них, конечно, тоже...) Но сейчас не об этом. Главный затык в том, что не существует готовых решений для сращивания коньков в трёх плоскостях. Вот и пришлось выдумывать.

"Страховочный" лист оцинковки. Ну мало ли, где что-то не перекроется.

Ну и вот так выглядит весь узел. Потом ещё и герметиком промазали.

Ну да, не шибко аккуратно.

А если издалека? Ничего не торчит и не топорщится. Нормально же?

Вот теперь ждём дождя. А то мы с батей там натоптали чуть-чуть. И эти птицы...

Не умею в 3д, как тут предлагали сделать макет для 3д принтера, так что сделала, что умею. И это маленькая вязаная игрушка Чистомэна в нашем любимом одеянии и да, с плащом в жопке, куда ж без этого! Не представляете, сколько раз я эту жопку переделывала, чтоб она такая сочненькая получилась, а потом её спрятала в плащ, да ужж, разум и логика. Всё как мы любим. Ну может тут чуток видно:

Я даже не уверена, что сфотала её, когда ещё плащ не был пришит.. вот это косяк, конечно, столько работы и всё под ковёр -_-

Размер игрушки получился 7,5 см. Брелочек.

Вязала нитками Ирис и Пехорка Ажурная, это тонкая мерсеризованная хлопковая пряжа, если взять другую, или, оужас, вообще акрил - я хз что за монстр может получиться, тут уж на свой страх делайте. Делать можно. Не зря ж я так подзадержалась с этим постом - всё схему вылизывала! Двух чистоменов связала, чтоб точно проверить! Вязать можно с плащом смятым, с плащом прямым, без плаща вообще - потому что сочненькая жопка, как я уже сказала, всё равно в наличии.

Взять схему можно тут: https://vk.com/solea_toys?w=wall-203389861_388

Развлекайтесь!

, давай подарю тебе вот этого?

Upd "А слона-то я и не заметил"

Спасибо, что напомнили про херню на руке.

Декабрь... Для человека, занятого на производстве, это самое подходящее время получить чёрный пояс по прокрастинации. Всем всё нужно, но никто ничего не делает. Работяги смакуя сигаретку с кофеём рассуждают, что в ночь с 31ого на 1ое желательно бы отключить сигнализации и подальше от самого себя спрятать ключи, ибо две недели всё равно за руль не сесть будет. Девочка из офиса из дня в день всё сильнее жалуется на вселенскую усталость и наводит панику среди мирного населения по поводу разрастания призрачности тринадцатой зарплаты.

А я в уме до миллилитра пытаюсь посчитать объём плиточной затирки исходя из Д-Ш-В самой плитки и покрываемой площади.

Здавствуйте! Прошлый пост Хочу свою мастерскую! Много Фроси получился довльно сумбурным. Там было много всякого слабо связанного. В этот раз обещаю повторить.

Раз окна-двери вставлены, ничего не дует, не капает - можно включать отопление. Оно у нас вот такое, если кто пропустил Хочу свою мастерскую! УШП "по-неправильному"

На участке есть газ. И когда-нибудь я обязательно им и запитаюсь. Но пока что...

А для нормальной работы электрическому котлу внезапно нужно электричество. Поэтому...

Реле контроля напряжения не стал ставить, ибо самые важные агрегаты будут в обязательном порядке запитаны через стабилизаторы - того требуют сам производитель и здравый смысл.

Временное освещение. Когда-то оно висело на стене в одном торговом центре с наклеенным манящим дам всех возрастов объявлением о неприлично больших скидках на коллекцию прошлого сезона. Ещё бы три таких штуковины и вопрос количества люменов в мастерской был бы закрыт. Но увы. Халява имеет свойство заканчиваться.

Меньше суток понадобилось, чтобы внутри термометр показал комфортные двадцать по Цельсию. Вешаем пуховики на вкрученный в стену саморез и начинаем полноценную внутреннюю отделку.

Я там в начале про затирку начинал. Так вот плитка будет специальная. Именно для производственных помещений. Химстойкая и очень толстая. А ещё она по факту новая, но её уже больше пятнадцати лет. Ну так получилось.

К сожалению, не вся она имеет презентабельный вид. Годы и некоторый процент изначального брака... Но этот конь дарёный, так что внимание на этом не заостряем. А в будущем основная часть скроется под станками, столами, верстаками и резиновыми ковриками. Вообще пофиг, короче.

В итоге УШП нарастила ещё 20мм, что несомненно идёт только в плюс, так как держать тепло пол будет ещё дольше. Внезапная экономия. Приятно.

Ну и пока внутри ещё пусто, решили быстренько обнести всё самодельным плинтусом. Благо поленились сразу все обрезки ОСБ выбросить.

Тот, что по полу, пролили пеной. Перекрыли остаточный мостик холода.

А следующий мой пост будет не про стройку, но самый важный во всей этой истории.

С Наступающим!

После вот такого паркура Хочу свою мастерскую! Крыша. Endgame любая "наземная" работа кажется лёгкой прогулкой.

Здравствуйте! Снаружи осталось, вроде бы, не так и много. Вроде бы. Главное успеть до холодов.

Итак. Утеплённый цоколь.

Пенопласт сотка. Высота - чтобы перекрывало нижний венец каркаса. В моём случае 0.5м.

Шифер насквозь в фундамент анкерами.

Нет, это не гнилые рейки там вложены. Это обрезки лиственницы. Всё станет тленом к чёртовой матери, а они останутся.

Всё тот же шифер и короб, скрывающий и утепляющий вывод канализации.

А вот отливы внезапно было решено сделать из карнизной планки - ровно такой же, как на крыше. Но перед монтажом отвёз к себе на работу, чтобы на гибочном станке сделать дополнительную полочку, которая будет примыкать к стене.

А вот и труба водостока засветилась в кадре. Да, эту систему тоже уже собрали и отрегулировали.

И как раз к этому моменту нам доставили материал для обшивки стен. Опять профлист. Изначально думали плоским шифером шить. Это, конечно, вариант на века. Но уж крайне угрюмо выглядят подобные строения. Да и работать с шифером такое себе удовольствие, если честно.

А это отверстие для гильзы под ввод электричества в мастерскую, а не то, что вы подумали.

Н-да. "Пилить посты" совсем не равно "Пилить доски". Со вторым как-то проще. Знаю, тут уже есть люди, которые ждали скорейшего продолжения. Но увы. Ну никак.

Хотел большую красивую статью от стропил до флюгера. Придётся разбить на две части.

Эта первая.

Здравствуйте!

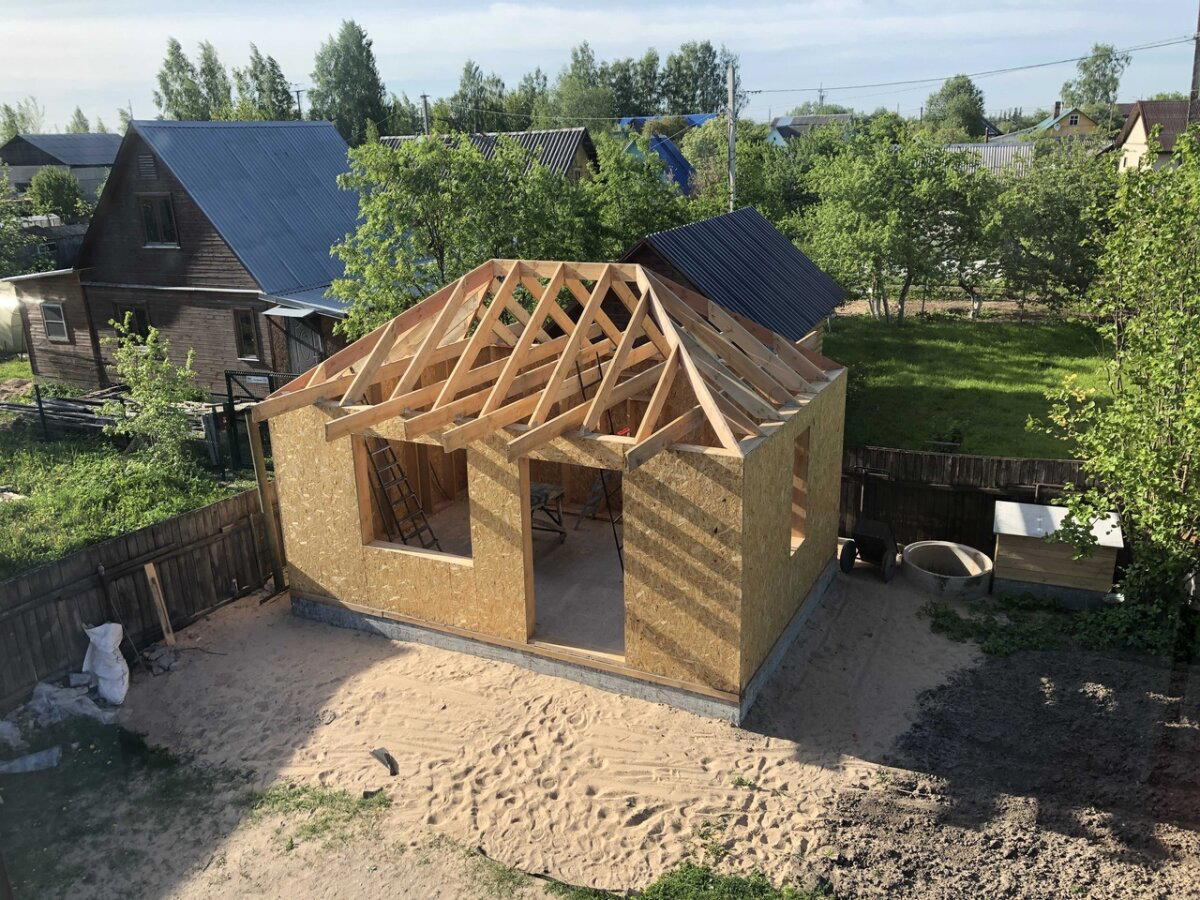

Скелет крыши, после которого у некоторых остались вопросы

Хочу свою мастерскую! Стропила

Самый главный вопрос: "А как же свесы? Стропила-то заканчиваются прямо на стенах!"

Ну, смотрим)

Зашиваем всё ОСБ и... Вот они свесы!

"Но так нельзя! Никакой жёсткости!"

Нельзя. Поэтому делаем стяжку снизу свеса

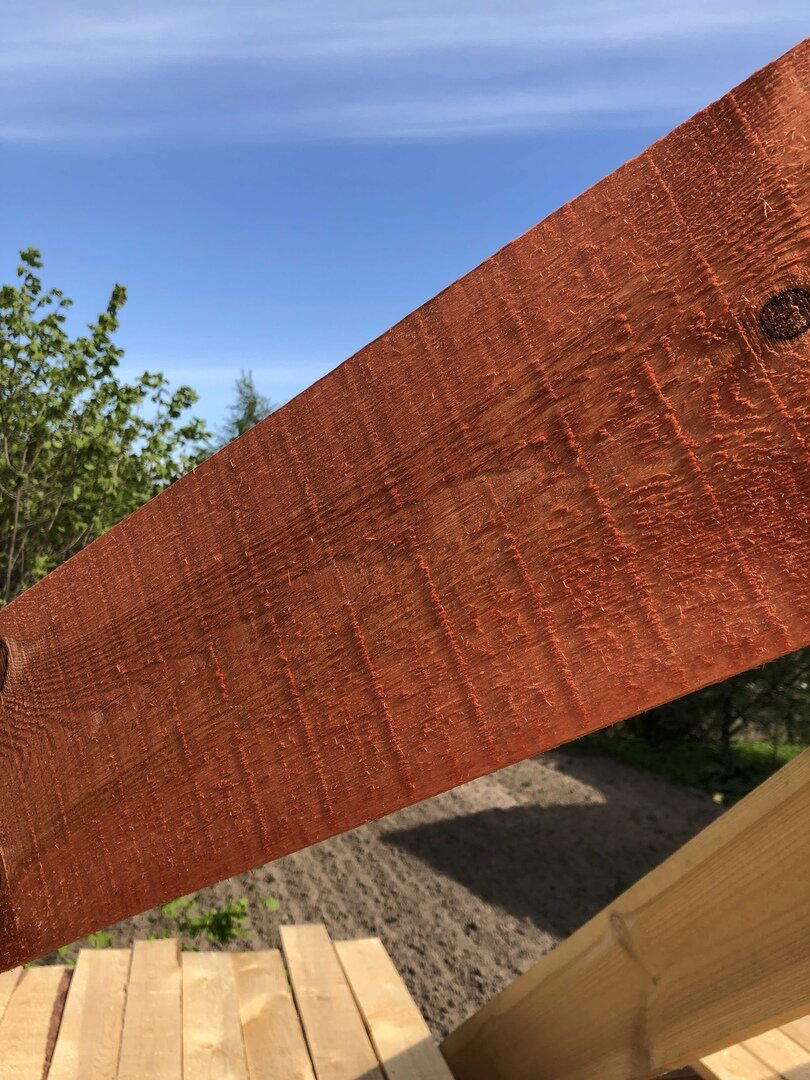

И покрасим. Ибо этот элемент уже готов.

Капельник можно сразу накинуть.

Да, пока кровельная фирма готовила мой заказ, было немного времени поработать на стенах. Ну тут уж точно всё понятно. Это как везде. Хотя не совсем. "Кто ж пароизоляцию снаружи кладёт!? Года не пройдёт - всё спреет, сгниёт и развалится!"

Не авторитетно, но абсолютно уверенно заявляю: вообще никакой разницы, кроме той, что так просто удобнее.

Но мы отвлеклись.

Свесы-то всё ещё "Болтаются, дребезжат и тоже скоро развалятся! Опоры ведь никакой так и нет!"

А вот и есть. Это контрбрус, выпущенный заподлицо с ОСБ, прикрученный насквозь к стропилам и стянутый с доской под свесом. Брус сечением 50х50мм на длине в 30см не согнётся и не задребезжит примерно никогда.

А вот тут на самом деле идёт дождь. Обратите внимание - Фрося спокойно сидит на пороге. На неё не капает. А значит, свесы есть и они работают)

Самое-самое начало здесь Хочу свою мастерскую! И буду

Здравствуйте!

Начать хочу с благодарности всем, кто отреагировал на предыдущий пост. Честно. Не ожидал. Спасибо.

А данный момент предлагаю считать нулевой точкой. Поехали.

Выходим с Батей на порог веранды и видим:

Глаза разбегаются, мысли путаются, настроение неопределённое, но с чего-то начать нужно.

За орешинки не переживайте. Им действительно было пора. И если что, то правее по той же линии ещё пять молодых таких же живут и здравствуют.

Да и эти старички не пропали даром - хорошие мясистые чистые стволы отправились в импровизированную сушку, так что мы с ними ещё увидимся.

Звоним жёлтому трактору. Ну потому что.

Сортируем барахло, выбрасываем мусор. Чермет и булыжники - совсем не бесполезные вещи.

Первый Камаз песка.

Геотекстиль.

Второй Камаз песка.

А дальше была зима.

Привет, дорогие подписчики! Кто не знает, или забыл - меня зовут Илья, я инженер строительного контроля, специалист по техническому обследованию загородных домов и строитель каркасников. Пишу о своей работе здесь. Немного выпал из потока постов в связи с массой интересных событий, развернувшихся вокруг меня с наступлением строительного и огородного сезона. Накопилось много интересного материала, но начну с ответа на один вызов, который был брошен мне в комментариях к одному из предыдущих постов, где я написал, что вручную считаю стропила и другие конструктивные элементы и тут же получил несколько саркастических замечаний и утверждений, что это невозможно. Я пообещал просчитать в течение недели, один из комментирующих заметил, что из этого выйдет хорошая статья, но тут, как в рассказе Аверченко "Неизлечимые" - и всё заверте... Короче, я снова здесь, я в бархатных штанах и выполняю своё обещание. Лезем на крышу!

По роду своей деятельности (а кто забыл, я инженер строительного контроля и специалист по техническому обследованию зданий) мне приходится часто осматривать чердаки домов, стропильные системы и кровельные покрытия. После 10 лет практики я практически наверняка отличаю расчётную кровлю, построенную по проекту, от фантазийной, сделанной "из головы", по известному принципу "мы всегда так строим".

Наиболее ярко работала фантазия строителей домов в 80-90-х годах, когда материалы достать было сложно. Как правило, в качестве стропил использовались брёвна или тёсанные жерди, а для обрешётки использовали также жерди, горбыль или, в лучшем случае, необрезную доску.

Естественно, тогда никто не задумывался о просчёте нагрузок. Усиливали максимально, чем только могли. И верили в лучшее. Но сегодня загородное домостроение, к нашему всеобщему удовольствию, шагнуло далеко вперёд, предоставляя нам широкий выбор как конструкций, так и строительных материалов для кровли. Но у многообразия материалов есть и негативная сторона - у строителей появляется соблазн "пройти на тоненького", то есть, выполнить кровлю с максимальной экономией, обеспечив её соответствие строительным нормам. Или не обеспечив их вообще. Ну, или фантазийно слепить кровлю из того, что оказалось под рукой. Заказчик-то всё равно не разбирается!

Чтобы не оказаться таким заказчиком, давайте разберёмся однажды, чтобы разбираться и впредь. А то, как выяснилось, даже инженеры-строители у нас не умеют считать без программ и удивляются, когда видят человека, считающего вручную.

Далее будет много формул, но тем, кто решил освоить строительные расчёты, я могу сказать только то, что сказал Черчилль в своём знаменитом "Обращении к нации":

Нам предстоят кровь, тяжёлый труд, слёзы и пот. Больше ничего обещать вам не могу.

Итак, для примера возьмём традиционную конструкцию двускатной кровли с деревянными стропилами (потому, что стропила бывают и из других материалов). И максимально её упростим (не будем считать свесы, выносы и всякие кровельные элементы).
Исходные данные у нас будут таковы:

Локация объекта (нужна для понимания ветровых и снеговых нагрузок) - Подмосковье;
Ширина пролёта (перекрытия) - 6 метров;
Длина основания (перекрытия) - 9 метров;
Угол кровли - 30 градусов;
Высота стропильной фермы (от перекрытия чердака до конька) - 175 см;
Длина стропила (безопорный пролёт) - 347 см;
Шаг стропил - 60 см;
Материал покрытия кровли - металлочерепица.

Для определения нагрузок на крышу будем использовать действующие строительные нормы, а именно, актуальный СП "Нагрузки и воздействия".

Несмотря на то, что крыша находится на вершине строения, она испытывает многочисленные нагрузки. Помимо ветровой нагрузки, которая действует на крышу сбоку или снизу (в зависимости от угла её наклона), пытаясь либо опрокинуть, либо оторвать, на неё также воздействуют снеговые нагрузки (они давят сверху) и её собственный вес, складывающийся из веса стропил, обрешётки, кровельного покрытия и, если кровля утеплённая, утеплителя. Всё это нам необходимо учесть в расчётах.

Наиболее значимая из этих нагрузок - снеговая. Нормативный вес снегового покрова (то есть, наши предположения о количестве выпадающего снега на 1 м2) зависит от региона. Логично, что в Сибири выпадает больше снега, чем в Сахаре, поэтому нагрузка будет выше. Зная регион, нам не нужно считать этот вес, всё уже украдено посчитано до нас - в СП "Нагрузки и воздействия" территория России делится на 8 снеговых районов, с весом выпадающего снега от 80 до 560 кг снега на м2.

Нормативная снеговая нагрузка напрямую зависит от нормативного веса снега и угла наклона кровли. Она высчитывается по формуле:

S = Sg * μ, где
S - нормативная величина снеговой нагрузки
Sg - нормативный вес снегового покрова на 1 м² горизонтальной поверхности земли, кПа
μ - поправочный коэффициент, зависящий от угла наклона кровли

Подмосковье относится к 3 снеговому району, а значит Sg по таблице у нас будет 1,5 кПа. Ура, считать не надо, спасибо дядям метеорологам и инженерам. А, не, надо. Что это за кПа? Давайте пересчитаем их в кг/м2, чтобы было понятно, как всё это давит на площадь.
1 кг/м2 = 0.00980665 килоПаскалей
1,5 КПа = 153 кг/м2

μ (мю) - это поправочный коэффициент, который принимается в зависимости от угла наклона ската кровли.

Угол меньше или равен 30° - μ = 1;
считается, что снега будет столько же, сколько на земле. Хотя, фактически это сильно зависит от покрытия. Например, профнастил или кликфальц - скользкие и не держат на себе снег, а гибкая черепица или шифер - шершавые и держат даже при большем наклоне.

Угол больше или равен 60° - μ = 0;
считается, что снег задерживаться не будет. Но, см. выше, возможны варианты. Особенно на сложных кровель с ендовами, врезными кукушками, примыканиями и прочим крутым и потенциально проблемным обвесом. По моему хотению (и щучьему велению) сегодня у нас просто два ската и мы про это говорить не будем, а то все вместе взорвём себе мозг, а хейтеры в каментах поедут крышей во всех смыслах. Ибо, есть варианты кровель, например купольные, которые требуют вот таких расчётов:

Давайте в ужасе сбежим к нашей простой кровле и подумаем, что делать, если её угол, как Наташа Ростова из анекдота про Ржевского, оказался одной ногой в Москве, а другой в Петербурге? То есть, между 30 и 60 градусами? Придётся высчитывать Бологое μ по формуле:

μ = 0,033*(60-a), где a - это угол наклона кровли

Но в нашем случае угол наклона составляет 30° и мы просто берём нормативный коэффициент, даже без вышеуказанных нехитрых расчётов.

Итак, нормативная снеговая нагрузка у нас составляет: S = 1,5*1 = 1,5 кПа = 153 кг/м2.

Итак, мы знаем, что в среднем, нормативная снеговая нагрузка для нашей кровли с углом наклона 30 градусов и расположением в Подмосковье составит 153 кг/м2. Но можем ли мы ориентироваться на среднее значение? Конечно же да! - скажет вам экономный прораб. Конечно же - нет, ответит СП "Нагрузки и воздействия". Во-первых, снега может выпасть больше нормы. Во-вторых, он может лежать неравномерно, например, отсырев и примёрзнув на части кровли. Поэтому, нам нужно определить расчётную снеговую нагрузку, которая представляет собой нормативную, но умноженную на коэффициент надёжности.

Согласно СП "Нагрузки и воздействия":

4.2 Расчетное значение нагрузки следует определять как произведение ее нормативного значения на коэффициент надежности по нагрузке , соответствующий рассматриваемому предельному состоянию.

3.2 коэффициент надежности по нагрузке: Коэффициент, учитывающий в условиях нормальной эксплуатации сооружений возможное отклонение нагрузок в неблагоприятную (большую или меньшую) сторону от нормативных значений.

Согласно таблице 7.1. вышеуказанного СП, коэффициент надёжности для веса деревянных строительных конструкций принимается за 1,1. Значит? S = 153 * 1,1 = 168,3 кг/м2.

Вроде бы, добавилось 10%. Но снеговая нагрузка может разниться от розы ветров - на подветренной стороне может скапливаться в 2 раза больше снега, чем с наветренной. Поэтому, нормальными проектировщиками при расчётах берётся максимум, чтобы хозяин внезапно не проснулся от свежести морозного воздуха, обнаружив над собой звёздное небо и незапланированный "второй свет". Ну, или не попал на тот свет в результате воздействия сугроба, перемешанного с обломками стропил и кусками металлочерепицы.

Теперь мы можем вычислить снеговую нагрузку на всю площадь кровли, это хорошо. Но пока не знаем, какая ветровая нагрузка будет воздействовать на нашу кровлю. Давайте считать.

Ветровая нагрузка считается по формуле:

W = Wm + Wp, где:

W - общая ветровая нагрузка;
Wm - средняя ветровая нагрузка;
Wp - пульсационная ветровая нагрузка.

Последняя это как раз та, которую создавал волк в сказке про трёх поросят, сдувая домики, построенные нерадивыми прорабами, по свински разворовавшими бюджет.

Сейчас нам предстоит вычислить все вышеуказанные значения. Это несложно.

Считаем среднюю ветровую нагрузку:

Wm = Wо * k(Ze) * c, где:

Wo - нормативная ветровая нагрузка из таблицы;
k - коэффициент изменения ветрового давления на высоте Ze;
c - аэродинамический коэффициент.

Самое простое - Wo. Открываем СП и видим, что значение Wo для I ветрового района, к которому относится Подмосковье, равно 0,23 кПа:

Теперь нам нужно посчитать значения для k, Ze и c. Тут просто приведу скрин из СП, т.к. на пальцах не объяснишь, чистая математика с геометрией:

Итак, допустим, наш домик находится в сельской местности без высоких препятствий, а значит, он относится к категории А.

Пусть он стоит боком к ветру и длина обращённой к ветру стороны равна 9 метров, а высота кровли в коньке 6 метров. Значит, h у нас меньше d и Ze = h, то есть 6 метров.

Смотрим таблицу 11.2 и видим, что наш коэффициент для местности А, при высоте здания больше 5, но менее 10 метров, равен 0,75.

Аэродинамический коэффициент берём из Приложения B, там есть конкретный рисунок для двускатных кровель, где можно выбрать наветренную и подветренную сторону и определить максимальное ветровое давление в зависимости от угла наклона и высоты кровли.

Мне выпало 0,7 кПа, на наветренной стороне при угле наклона 30 градусов.

Считаем среднюю ветровую нагрузку: Wm = 0,23 * 0,75 * 0,7 = 0,12 кПа или 12 кг/м2.

Теперь нам нужно посчитать пульсационную ветровую нагрузку. Как правило, многие проектировщики не занимаются сложными расчётами и просто считают пропорцией от средней ветровой или берут из справочников, но мы же не слабаки, поэтому продолжаем дальше.

Считаем пульсационную ветровую нагрузку

Wp= Wm * ζ(Ze) * ν, где:

Wm - это средняя ветровая нагрузка, мы её уже посчитали;
ζ(Ze) - коэффициент пульсации давления ветра, принимаемый по Таблице 11.4
ν - коэффициент пространственной корреляции пульсаций давления ветра.

По табличке у нас выходит, что ζ(Ze) = 0,85

Итак, нам осталось найти коэффициент пространственной кореляции пульсаций давления ветра, зависит он от габаритных размеров здания/конструкции, в нашем случае конструкция это одна сторона кровли, через которую ветер воздействует на стропильную систему.

До этого всё было просто, а вот сейчас будет ещё легче! (троллфейс) Как вы уже прочувствовали, ветер это такая переменчивая штука, что точно учесть все параметры довольно сложно. Т. к. сила его воздействия на здание зависит от множества факторов, в которые входят как особенности конструкции здания, так и направление и сила самого ветра. Чем больше факторов мы учитываем, тем точнее можем рассчитать силу воздействия. Поэтому, давайте не будем лениться и округлять, доведём дело до конца.

Как гласит СП:

11.1.11 Коэффициент пространственной корреляции пульсаций давления v следует определять для расчетной поверхности сооружения или отдельной конструкции, для которой учитывается корреляция пульсаций.

Расчетная поверхность включает в себя те части наветренных и подветренных поверхностей, боковых стен, кровли и подобных конструкций, с которых давление ветра передается на рассчитываемый элемент сооружения.

Если расчетная поверхность близка к прямоугольнику, ориентированному так, что его стороны параллельны основным осям (рисунок 11.2), то коэффициент v следует определять по таблице 11.6 в зависимости от параметров r и c, принимаемых по таблице 11.7.

На этом рисунке нам нужно выбрать сторону, в которую у нас будет дуть ветер. Выбираем заштрихованную, с координатами z0y. И смотрим, что говорит таблица 11.7 про параметры p и x.

Выходит, что для следующей таблице нам надо взять значения b и h - это длина и ширина кровли.

Длина у нас 9 метров, ширина 3,47. Таких значений в таблице нет, берём приближённые - 10 и 5. И получаем значение коэффициента 0,85. Забавно, что он совпал с коэффициентом изменения ветрового давления, но это случайность. Кстати, в советских руководствах по расчёту ветрового давления часто советуют просто не морочиться с v-коэффициентом и принять его за 1 или за 0,5, в зависимости от высоты здания.

Wp = 0,12 * 0,85 * 0,85 = 0,08 кПа или 8 кг/м2

Самое тяжёлое позади, но не расслабляемся! Считаем финалочку. У нас есть Wm и Wp, теперь считаем общую ветровую нагрузку их простым сложением:

W = 12 + 8 = 20 кг/м2 - неплохая кровля получается, ветроустойчивая. Но это ещё не всё. Нам обязательно нужно учесть коэффициент надёжности по ветровой нагрузке. Ибо сказано:

11.1.12 Коэффициент надежности по ветровой нагрузке следует принимать равным 1,4.

А значит, 20 * 1,4 = 28 кг/м2.

Теперь мы знаем, что давит на нашу кровлю, но пока не знаем веса самой кровли. Давайте считать дальше!

Считаем общий вес кровли.

Итак, металлочерепица весит 5 кг на м2.
Площадь кровельного покрытия у нас равна 3,4 * 9 *2 = 62,46 м2.
Умножаем на вес квадрата кровли и получаем 312,3 кг - это железяки.

Теперь пришла очередь стропильной системы. Тут есть свои шаблоны, то есть, можно сразу взять готовый расчёт, типа - 20 кг на квадрат кровли. Но мы за точность измерений. Ведь именно она позволяет нам экономить. Доска из сосны камерной сушки 6000х195х45 весит 22 кг. У нас же длина стропила 3470 мм, посчитаем вес пропорцией. У меня вышло 12,72 на одно стропило. А сколько их, если они стоят на 9 метрах через 60 см? 15 штук на сторону, всего 30.
Итого: 450 кг вес стропил.

Теперь прикинем вес обрёшётки. Как пишет в своей инструкции производитель металлочерепицы Grand Line:

При шаге стропил 600 - 900мм в качестве обрешетки, используйте доску сечением 25х100 мм. Перед монтажом обрешетки просушите ее и обработайте антипиреновыми и антисептическими средствами. Согласно СНиП II-25-80 «Деревянные конструкции», максимальная влажность пиломатериалов не должна составлять более 20%.

Монитровать её придётся с шагом 300 мм. Значит, на сторону 3,74 у нас ляжет 12 досок. Добавим конёк, добавим усиление под снегозадержатели, пусть 15 досок будет. По 9 метров. Считаем. Одна 6-метровая доска весит 8 кг. А нам нужно 9 метров на сторону. Значит, 12 кг. Умножаем на количество досок - 30 * 12 = 360 кг.

Теперь считаем общий вес кровли: 312,3 + 450 + 360 = 1 122,3 кг.

Делим на площадь кровли и получаем нагрузку от собственного веса кровли:
1 122,3 / 67,32 = 16,67 кг/м2.
Я не учитывал такие элементы как затяжки, мембраны, всяческие кровельные элементы, выносы и свесы, но сейчас суть не в этом, важно, чтобы вы поняли принцип.

Теперь суммируем все нагрузки, которые мы рассчитали - снеговую, ветровую и веса кровли с элементами стропильной системы:

168,3 кг/м2 (снег) + 28 кг/м2 (ветер) + 16,67 кг/м2 (собственный вес конструкции) = 212,97 кг/м2

Итак, суммарная нагрузка на м2 кровли Q = 212,97 кг

Теперь мы можем посчитать распределённую нагрузку, которая действует на каждый погонный метр безопорного пролёта стропила. Это произведение расстояния (шага) между стропилами и суммарной нагрузки на м2 кровли.

Qr = A * Q
Qr = 0,6 м * 212,97 кг/м2 = 127,78 кг/м

Распределённая нагрузка на погонный метр кровли = 127,78 кг

Теперь посчитаем, какие стропила выдержат эту нагрузку. И выдержат ли наши.

Расчёт сечения стропильной ноги

Подсчитаем, соответствуют ли наши стропила требованиям конструктивной надёжности по ширине доски, взяв стандартную толщину 45 мм. Для этого определим минимальную ширину стропила.

Если угол крыши < 30°, стропила рассматриваются как изгибаемые
H ≥ 8,6 * Lmax * √(Qr / (B * Rизг))

H ≥ 8,6 x Lm x √(N / (B x Rизг))

Если уклон крыши > 30°, стропила изгибаемо-сжатые
H ≥ 9,5 * Lmax * √(Qr / (B * Rизг))

где:
H - ширина стропила в см;
Lmax - максимальная безопорная длина стропила, м;
B - толщина доски в см;
Rизг - сопротивление на изгиб (для сосны второго сорта = 130 кг/см2).

Считаем для нашего случая: H = 8,6 * 3,47 * √(127,78 / (4,5 * 130)) = 14,02 см или 140 мм.
То есть, нашей ширины стропил в 195 мм хватает с лихвой.

Считаем соответствие прогиба стропил под нагрузкой строительным нормам

Согласно Таблице 19, СП 64.13330 "Деревянные конструкции", нормируемый прогиб должен составлять не более L/200, где L это безопорный пролёт стропила. Проверить это можно через неравенство:

3,125 * Qr * Lmax³ / (B * H³) ≤ 1

где:
Qr - найденная нами нагрузка на погонный метр;
Lmax - безопорный пролёт стропила, в метрах;
B - толщина доски в см;
H - высота сечения доски в см.

Считаем: 3,125 * 127,78 * 3,47³ / (4,5 * 19,5³ ) = 0,5 - значение меньше единицы, условие выполняется. В принципе, на этом этапе можно поэкспериментировать с толщиной и шириной стропильной ноги, уменьшая размеры до момента, пока значение не станет близким к единице. таким образом можно соблюсти нормы и при этом не перерасходовать бюджет на избыточные запасы прочности.

Уж не знаю, насколько хорошей вышла эта статья. Понятно, что этот набор формул ориентирован на узкий круг желающих разобраться досконально. Но как минимум, у нас будет отличная шпаргалка, к которой всегда можно вернуться при необходимости.

Как обычно, на любые вопросы, которые не требуют больших временных затрат, расчётов или выезда на объект я отвечаю бесплатно в каментах или лично - мои контакты в профиле Пикабу. Кто не видит профиль или кому удобнее обратиться сразу напрямую - пишите в телеграм: karkasovo (это не канал, а мой контакт).
Аудит проекта, проверка договора на строительство, анализ сметы, обследование дома на соответствие строительным нормам, приёмка дома, консультации по реконструкции, строительный контроль - это моя работа и я делаю её за деньги.

Добрейшего денёчка, уважаемые. Я понимаю, что скорее всего набигут любители услуг за три копейки и начнут пузыриться хейтом, но тем не менее, разрешите отрекомендоваться: я - рвач. :) Ну да, тот самый слесаришка, который не хочет работать за три копейки и дерёт с трудового народа деньжищщи за всякую мелочь.

Приходит, значит, ко мне заказчик и показывает вот это:

Что же это такое? Оказывается, это муфта, соединяющая вентиль и само запорное устройство (ну типа шаровый кран). Заказчик сделал ремонт в ванной, поставил какой-то гипсокартон и теперь у него штатная муфта коротковата. Он её отнёс к Мастеру, который месяц ебал мозги и родил нечто. Т.е. распилил его муфточку на эрозии, сделал проставку и... и всё. На этом мастер потерял интерес к работе. Да ещё и длина проставки оказалась больше чем нужно. Нужно было 7мм, а получилось 10. И теперь заказчик хочет сделать с этим что-нибудь, потому что все отказываются и продолжать работу за Мастером и делать новую муфточку.

Вообще, мне не ясно, что дальше планировалось делать. Склеить? Спаять? Просверлить отверстия и вкрутить поперёк винтики? Непонятно. Но понятно, почему все отказываются делать такую новую. А чем и как промерить шлицы? Т.е. это же не под напрессовку, где если что - нагреть можно и как-нибудь затолкать. Муфта садится на капролоновый поводок. Т.е. вариантов приклеить или там насадить на прессовую посадку особо и нет. Ща прогрессивная общественность скажет - положил делать на сканер и... Простите, лиловые хуи.

Не знаю, кто как, а я по такому изображению построить нормально шлицевую не сумею. Да и просто не вижу смысла в такой "работе". Однако, у меня есть то, его нет ни у кого. Большой Проектор. Интереснейшее измерительно-сравнительное устройство на начало-середину прошлого века. Кинул штучку на предметный стол (да-да, кто имел дело с измерительными микроскопами, узнает. Такие же столики на ММИ и БМИ):

Получил увеличенное в 50 раз изображение на рабочий стол. И тупо обвёл его ручкой. А уже масштаб 50:1 - на сканер.

Согласитесь, с таким размерчиком работать поудобнее? :)

Ну и после непродолжительных ласк в САПРе получаю модель:

Дальше уже совсем просто. На токарном из прутка латуньки точнул бобышку и просверлил её по центру, заготовку поставил на эрозию и давай жогово делать:

Ну и в результате - нормальная муфточка:

И посадка приятная. Не тугая, но и не болтается. Прям вот только-только чтобы под своим весом не сваливалась:

А теперь - самое интересное. ЗА ЧТО ТУТ ЦЕЛЫХ ШЕСТЬ ТЫСЯЧ!!!!???? Да хрен его знает. В принципе же в каждом гараже стоит микроскоп на полтонны весом, выпущенный в количестве менее 2000 штук за всё существование СССР. В каждом гараже есть токарник и проволочно-вырезная электроэрозия. И самое главное, совершенно точно, любой бы справился с такой задачей, просто у него оборудования нету. :) :)

Резонный вопрос. А как же оно делается на заводе, чтобы не стоить столько денег. Да тоже просто. Сверлится центральное отверстие, а потом протягивается протяжка на 40 зубов. На автоматизированной линии протяжка такой муфты занимает примерно полминуты. Потому и ценник не высокий. А когда в индивидуальном порядке - извините, но вот так.

Да, разумеется, можно было бы напечатать на тридэпринтере, или запихать куски предыдущей муфты в трубку и опаять, или допилить эту вставочку и использовать. Но, простите, у меня нет желания сделать как-нибудь, лишь бы подешевле. Я ж не пакистанец. Я стараюсь делать хорошо. А хорошо - не дёшево.

П.С. если чо, весь это металлизм в режиме онлайн происходит в телеге, ссылка в профиле. Только это, ребят, прошу понять и простить... канальчик некоммерческий, поэтому там рекламы нет. Сорян.

Фундамент под коробку Хочу свою мастерскую! УШП "по-неправильному"

Здравствуйте!

Что ж, плиту мы залили. Правильно-не правильно... теперь уже время покажет.

Однако, сестра вот приезжала с умным прибором. Прибор то потрескивал, то попискивал, показывал какие-то цифры. Тут я не разбираюсь. Но сестра сказала, что, мол, М350 в полный рост и это хорошо. Этой информации мне было достаточно.

Пора поднимать стены! Да, это будет унылый каркасник. С одним НО. Не из 150й доски, как все советуют и говорят, что и это-то излишне, а из 200й. Да, переплатил. Да, съел место внутри. Но мне точно будет тепло. А для меня это прям один из определяющих факторов. Ну вот такой я. Тепличный.

Предисловие окончено. Смотрим.

Задубевший бетон и нижний венец

Задубевший бетон и племянница-краштестер

Первая стойка и единственная (!) во всём каркасе раскосина. И та временная.

Алгоритм постройки неочевиден, но поверьте, это удобно

Найди Фросю

Монтажные уголки тоже, кстати, не являются частью конструкции, а лишь помогают выставиться. Основной крепёж - несколько серьёзных саморезов враскос со всех сторон. Наверняка, так сказать.

Ну и вот. Незамысловато, но, собственно и мысловать-то тут особо не требовалось.

Вертикали есть, диагонали сошлись.

Дальше крыша... Но, пожалуй, не так скоро, как хотелось бы, ибо иногда и на работе надо появляться.

Хотя будущий конёк, всё-таки, успел

Всё. Теперь точно на работу.

Крайнему посту уже два месяца... "Или он на всё забил, или одно из двух" могли бы подумать некоторые. Но нет.

Здравствуйте!

Закрытие уличного сезона оказалось слегка сумбурным, поэтому сегодня покажу несколько слабо связанных между собой мероприятий.

Отмостка. Комментировать тут особо нечего.

Столб для электрического кабеля. Он должен быть высоким, так как кабель будет тянутся от дома над воротами во двор, в который иногда может заезжать самосвал.

Покупать шестиметровую трубу нам почему-то не захотелось. В хозяйстве нашлись восемь обрезков свай...

ГЛАЗА!!(с)

И тут так прям в голове "тУду ту тудУ"

Получилось почти семь метров. Достаточно.

*тут извините за фото - в последний момент одумался, а темнеет нынче рано.

Утепление стен и крыши.

И если со стенами всё было просто и понятно, то вот с крышей... Но главное не спешить. ОСБ нарезали заранее, до ваты. Ну то есть сначала подогнали и наживили все листы, а потом сняли. Так и размечаться было проще, и тряпка лишней опасности не подвергалась. А с такой формой потолка это те ещё курсы кройки и шитья.

Когдаааа-нибудь обязательно обнесу все швы нащельниками да уголками, а пока что пусть так постоит.

Есть дела поважнее.

У Фроси жопка мёрзнет.

Пора вставлять окна.

И вот в таком виде мы встретим зиму. Ну, может быть, крыльцо успеем. Но это не точно. Руки не дошли даже брызги раствора с цоколя убрать.

Вот такой фотографией начну. Решил не пользоваться лишний раз услугами транспортных кампаний, а то всякое там бывает. Договорился с соседом - счастливым обладателем Газели. 300 км туда и 300 оттуда не велика проблема.

Здравствуйте! Вот тут Хочу свою мастерскую! Тепло и почти светло вроде как, подбивали хвосты по внутренней отделке. Там сплошная мешанина (впрочем, как и во всех предыдущих постах), но при желании можно разобраться, что же такое у нас там происходит.

А происходит там становление маааааленькой такой домашней мастерской. Мастерской, сердцем которой должен был стать ЧПУ-фрезер. И стал.

Муки выбора продолжительностью почти в два года и гуляющий из-за стройки бюджет вылились в итоге в решение взять Wattsan 0609 mini.

Станок довольно попсовый, но это вообще ничего не значит.

Сразу про размер и закроем тему. Нет, не маленький. Ни 1,5х1,5, ни 2х4, которые "вот где мощь, вот где бизнес" мне не нужны. Уже говорил, но повторюсь - в моей мастерской никакой мебели, никаких резных панно во всю стену.

Да, изначально было желание заиметь станок другой фирмы с осью Y на 30см длиннее. Но эти 30см должны были мне обойтись в ещё один 0609. Да и отзывы так себе оказались.

А с Wattsan'ом и их официальным представительством в нашей стране я уже был знаком раньше - на работе имею дело со "взрослым" M4S. Лично общался с тех.поддержкой, наладчиками и менеджерами - сплошные положительные эмоции. Парни из Lazercut, если читаете - привет вам и огромное спасибо!

Но в бочку мёда всегда нужно немножко...

Пока что нашёл один косяк. Ну как косяк - и да, и нет, но прикольно.

Это винты из кареток. Решил поменять их на маслёнки. Угадайте какой винт я выкрутил первым для образца и был расстроен нестандартным шагом резьбы? Заказал у токаря переходников, купил маслёнок в жигулёвском магазине... Короче, переходник-то только один и пригодился) Ну как так-то?

Но это ладно. Лирика.

Надо место рабочее обустраивать.

Рама-постамент. У многих видел подобные аппараты на каркасах из не самого крупного бруса, на видавших виды верстаках и прочих "козлах" о трёх палках. Нет. Как под большие промышленные станки положено заливать бут, так и любое мелкое оборудование должно крепко стоять на всех сколько у него там есть ногах.

А всё остальное на самом деле было уже почти готово - оставалось лишь расставить под себя.

Естественно, вариант не окончательный. В планах ещё кое-какое оборудование. Но пока что мне удобно.

Если что-то ещё интересно или непонятно - спрашивайте - расскажу.

Будет спрос - напишу большой пост про самодельное оборудование в мастерской и первые работы, вышедшие со станка. Акулёныш на фото, например, уже моих рук дело, правда по картинке из интернета)

Всем привет. Увидел рекламу и решил зарегаться здесь, потому что на пикабе нынче авторский контент не в почете.

А я вот видео сделал как органайзер шью. Надеюсь вам понравится.

Хеллоу, геноссен. Сегодня у нас планетарка для какого-то микроэкскаватора. Вот такое вот получилось в итоге:

Вощем, дело было как. Сперва ты покупаешь японский мини-экскаватор и используешь его, радуясь жизни и деньгам. А потом экскаватор ломается, а в стране "кажется что-то случилось" и запчастей больше не достать. Не, ну предвосхищая бурю эмоций - можно, разумеется, купить через Казахстан. Но это будет в три раза дороже и неясно когда. А простой экскаватора - это прям существенные деньги. Порядка 30-50 тыщ в сутки. Короче, заказчик хочет вытряхнуть останки и сделать лучше и новое.

Останки вот:

Нуок, чо. В принципе, всё же просто. Берём болванку из 30ХГСА и точим. Попутно получая парик Мальвины.

После точки вышло так:

Теперь настраиваю немецкий зубофрезерный станок высокого класса точности (Pfauter RS-00) с помощью оптического коллиматора КО-1 (ща в камментах будет кококо, что оптика избыточна, лишь бы денег побольше содрать! Но он у меня есть. И с его помощзью угол будет точным, а не примерным)

Ну прям ваще точным:

И, собсна, режу зубки. Потому что если не я, то кто?

Снизу обнижение - это так по заводу. Не спрашивайте зачем. Если отмотать вверх, там на останках заводской - тоже такое же. Окей. Теперь надобно подвергнуть полученное термообработке.

Негрошестерни ооочень хороши. Но не то. Дело в том, что саттелиты сидят на игольчатых подшипниках. Т.е. ось саттелита является одновременно поверхностью обкатки роликов подша, как будто бы она - внутренняя обойма. А внутренний диаметр саттелита является внешней обоймой. Т.е. он болжен иметь высокие показатели цилиндричности, округлости и чистоты поверзности. А значит - его надо шлифовать. Более того, весь этот пакет саттелитов сверху и снизу накрыл железяками. Т.е. высота шестерней обязана быть одинакова. Иначе при прикручивании верхнего диска у нас что-то может перекосить. Но, разумеется, было бы достаточно зачухать шкуркой на палке, а это всё - лишь бы деньжищ содрать. :)

Нуок. Сперва - плоская шлифовка всей кучи шестерёнок. Шлифование выполняет станок Jotes SPD-30B.

А теперь переходим на внутреннюю часть. Для этого на немецком универсальном круглошлифовальном станке Heckert VMV 125\250 сперва делается оправка под запрессовку шестерни:

А потом производится внутренняя шлифовка самих сателлитов.

Ну и вот, такие сателлитики получились:

Центральную шестерню сделал точно так же. И схематично не показал. :)

Ясен пончик, что работать не будет. Несомненно, деньги слупил с заказчика зря, потому что всем известно, что пакистанцы, например, просто наварили бы и шлифанули болгаркой и ходило бы лучше оригинала. Но увы. Где пакистанцы, а где я... я, кстати, в телеге. Телега в профиле. Канал бодро-общительный и онлайн-описательный. Единственное, там, ребят, нет рекламы (кроме того, что сама телега пихает - тут уж сорян). Но тут уж извиняйте... скидочки на ноготочки, формирование инвестиционных портфелей и тому подобное вам порекомендуют в других местах. :)

В 19 году заимел себе дачку в СНТ, в Подмосковье. Участок всего 5.6 соток, не разгуляешься. Стояло 2 строения, дом на ленте и "летняя кухня" хер пойми на чем... Начали обустраиваться. Я с ходу сказал родителям, что нужна беседка как ни крути. Те в отказ, типа мы будем приезжать сюда на воздухе подышать и ещё одна крыша нафиг не сдалась и так места мало... То лето если кто помнит, в Москве и Московской области грубо говоря не задалось, помнится всего пару недель было жарко и без дождей. И под конец сезона, родня сдалась. Давай, говорят, построим беседку! Сорян за много букв, начну:

Выровнял землю под стройку, кажется не много, вывез порядка 10 тачек земли!

Решил поставить ее на 16 фундаментных блоках 20х20х40 и выкопал под каждую ямы 60см. 10см засыпал щебня, проложил геотекстилем в несколько слоев и засыпал песком, каждые 15см утромбовывая колотушкой и проливая водой. ̶П̶о̶л̶у̶ч̶и̶л̶о̶с̶ь̶ ̶д̶о̶в̶о̶л̶ь̶н̶о̶ ̶м̶и̶л̶о̶е̶ ̶к̶л̶а̶д̶б̶и̶щ̶е̶ ̶н̶е̶в̶е̶с̶т̶.

Приступил к блокам... Подсыпь, отсыпь, по уровню-уюровню и так далее... Все рОвно! Зблся... Выложил нижний слой с лагами.

Выставил коробку с коньком. Естественно все на уголках с ребром, мыж не в Японии.

Сначала хотел шарахнуть четырехскатную, вальмовую крышу, но решили здравым смыслом бахнуть двускатку. 18 стропил + ОСБ 9мм = ЗБС!

Пришпилил мягкую черепицу, вагонку в стену и прокрас.

Чуток того, чуток сего. Наводим марафет с педикюром, электрофицируем. Сушим. Et voilà!

Спасибо что досмотрел до конца. Всем бобра!

Здравствуйте, Пикабушники! Встречайте новенького.

Давайте знакомиться. Я Yupatoffsky и я инженер, ЧПУ-шник и диайвайщик. Профессиональная биография простая: Политех, завод, ещё один завод, и ещё один, и ещё один по настоящее время.

Покрутив какое-то время гайки всевозможных размеров и форм устал. Лучший отдых - смена деятельности. Пошёл учиться на оператора станков с числовым программным управлением. Пятикоординатный фрезер! Шайтан-машина, которая умеет всё! Интересно было недолго, потому что предприятие специализировалось лишь на собственной продукции, которая не отличалась разнообразием. Конвейер. Скучно. Да ещё под очень пристальным надзором. Такое, короче.

Повезло (действительно повезло) попасть в другое место на ту же должность. Коллектив маленький приветливый, работа занятная не душная. Ещё не устал. Но чувствую, что скоро.

Наконец-то, к сути.

Появилась у меня мечта - бросить всё и засесть в одного с маленьким станочком и пилить на нём всё, что пилится, благо могу-умею-практикую. Я собственно и так этим занимаюсь, но у "дяди". А хочется у себя. Понимаешь?

Ну и вот и встал на путь к мечте. Скопил денежку на китайского зверёныша CNCчегототам9060. Но перед подтверждением заказа вдруг задумался о том, где ж я его размещу. Оказалось, что нигде я его не размещу. Или снимать гараж, или тащить в однушку на пятый этаж. Отменил заказ, выключил ноут, много думал. Не придумал.

Поехал к бате. Батя шарит, батя подскажет. И подсказал.

Угол на участке у родителей есть - два здоровенных, но уже старых орешника, такая же здоровенная куча строительного и не только строительного хлама и некоторое подобие парковочного места. Походили с рулеткой - что-то около 30 квадратов. То, что надо.

Будем строить мастерскую!

Но это уже тема для десятка следующих постов. Спойлер - уже залит фундамент, так что есть, что показать и рассказать.

Посему, друзья, коллеги, домашние мастера, дайте, пожалуйста, знать, на сколько вам мог бы быть интересен подобный дневник? А заинтересованных я уж постараюсь не подвести.

Как сказал бы Дью: продолжаем начинать

Хочу свою мастерскую! Самое начало

Здравствуйте!

В качестве вступления сегодня хочу внести некоторую ясность относительно того, как именно я решил рассказывать о своей затее. Конечно, сделать это стоило ещё в первом посте. Тут уж моя вина, признаю.

А мысль проста - показывать весь процесс крайне постепенно и скрупулёзно. Это не краткое описание чего-то готового, это не пост в две фотографии "было-стало". Это именно стэп-бай-стэп.

К делу.

Зима закончилась. Пора копать. Нет, не котлован. Подвала не будет, ямы не будет. Будет канализация и водопровод. Руки помыть, влажную уборку провести, да и человечьи, извините, дела тоже делать по-человечьи.

Итак, выгребной ямой будут служить самые обычные кольца. Практика распространённая, хорошо себя зарекомендовавшая. Дна нет, швы не заделаны - пусть всё разбегается во все стороны.

Самый важный инструмент

И тут пока что делать больше нечего. Даже ввод долбать не будем.

Опалубка.

Довольно ответственное мероприятие. Хотя, погуляв по некоторым стройкам понял, что далеко не все так думают. Ну, тут у каждого свой подход.

Наш с батей выбор пал на мощные двухсотые доски толщиной 40 мм и чтоб распорки почаще.

Ах да, серая труба - гильза для будущего водопровода.

Всё ровно, всё крепко, руки отсыхают от самого важного инструмента.

Перекур.

Добрейшего денёчка, уважаемые.

Как-то так получается, что после определённого уровня, производство начинает делать себя само. Нужно делительное приспособление на профилешлифовальный станок? Не вопрос. САПР, токарка, эрозия, фрезеровка, шлифовка (плоская и круглая), слесарка - готово. Нужно в перспективе что-то красить порошком, а ездить к соседям лень - ну давай печку спроектируем и изготовим. Делов-то.

Результат (для привлечения внимания):

Дело было так. В соседнем цеху стояла здоровенная печь полимеризации. Цех был мрачный, ибо никто никогда в нем не убирался. Оборудование покрасочное было ужасно удрочено и занехаяно. Качество выпускаемой продукции неуклонно падало, в связи с чем заказов у арендаторов цеха становилось всё меньше. Ну вощем в итоге, цех я забрал себе. Печь и линию напыления, которые там стояли успешно запыжил за кучу денег, отремонтировал пол, накидал дополнительного света, сделал проход в предыдущие мои цеха, короче, как-то так. В целом, у меня прям рядом (в радиусе 1,5 км) есть аж две порошковки, с которыми у меня вполне прекрасные отношения. Но я всегда привык рассчитывать на себя в вопросах производства. Потому что ВСЕ процессы, которые отдаёшь на аутсорс, рано или поздно тебя "накажут" по времени. Или по качеству. Или по баблу. Или всё сразу. И только когда сам делаешь ваще всё, можно как-то прогнозировать результат. Да и просто, зачем платить кому-то, если можно оставить деньги себе. Верно?

Короче, решено. Надо новую печку купить. Деньги от старой на руках - нет повода не. Осмотр рынка показал, что на сумму 600К ты можешь пойти нахуй либо купить какое-то говно. Ну типа стенки 50мм, пола вообще нет. Т.е. какое-то говно, реально. И размеры. У меня в цеху есть эркер, размером 2,7х2, в который и хотелось бы запихать печь. Логично вроде? Так вот те, которые продают они либо больше, либо меньше. А поскольку в этом эркере у меня ещё и проходит ввод отопления с вентилями, ввод электричества и что-то ещё, что может потребовать доступа, то делать печь стационарной - ваще не вариант. Короче, расчехлил Солидворкс, по-бырику накидал проект... ну а дальше - ваще фигня делов. Сварили рамы на полу, погрузчик поднял верхнюю, приварили стойки, обшили оцинковкой, набили 100мм ваты. Красота.

С помощью роклы в одно лицо можно выкатить и вкатить печку, т.о. все эти трубы как бы в доступе. Да ещё и место сверху осталось. Там планирую антресоль забацать, для хранения, как раз таки, краски и прочего триппера.

Провода раскидал, подключил, о! Работает!!!

Снизу 200 - это уставка, к которой стремится печка, сверху - актуальная температура. Термодатчик длинный, полметра от потолка. Короче, довольно неплохо показывает. Электроника сделана так, что 6 групп ТЭНов раскидано по 3 фазам и по двум группам в шахматном порядке. Т.е. можно включать любую группу или обе без перекоса фаз. Ну и опять же - дублирование это хорошо. Если что-то отгорит в одной группе, а надо срочно красить - можно на оставшейся... но дольше. А так, печка выстреливает до 215 градусов за 18 минут. Что в три раза быстрее старой печи. И жрёт при этом в три раза меньше. Думаю, "одна печка" у меня сейчас стоит примерно 300 рублей. Что очень нефигово, надо отметить. Не обязательно ждать, пока наберётся целая гора на покраску, можно просто между делом что-то открасить.

От предыдущих арендаторов осталась вот такая непонятная стойка. Видимо, для каких-то раздаточных материалов делали... Стояла себе, печальная, в плёночке, в углу. Ну, значит, теперь моя. :) А распылитель мне жена ещё 8 лет назад подарила... достал из коробочки, подключил - ай, красиво!

Померил тепловизором чо там по жаришке - ну вполне неплохо. Хотя, как видим, электроящик греется. Надо его оторвать от стены сантимов на 10. А то и вовсе перевесить под прямым углом, чтобы из любого места в цеху было видно показания.

Ну и результат:

Это вторая железяка, которую я в принципе покрасил за свою жизнь. :) Пара кратеров есть, канеш, но я это отношу в т.ч. на краску, которая валялась хз сколько лет.

Вот такие делишки, мальчики и девочки. В итоге, изготовление печки обошлось вдвое дешевле, чем покупка, при этом она точно в размер, как мне надо, она гораздо лучше теплоизолирована, причём специальным теплоизолятором (благо, есть варик напрямую в технический отдел производителя теплоизоляции позвонить и попросить подсказать), электрика - так же без экономии. Обкатываю. Смотрю на допущенные ошибки. По мере необходимости внесу изменения в конструкцию.

Есличо, вся эта тема по металлообработке в режиме онлайн транслируется в тг канале (ссылка в профиле). Там есть про железо и про общение на эту тему. Но нет рекламы и политоты. Такие делишки.

Примерно за месяц до нового года мне в голову стукнула мысль "а почему бы не сделать большую плоскую елочку для жителей дома в подъезд?".Но елочку не простую, а волшебную! магнитную! чтобы к ней можно было закрепить игрушки магнитные и на них предсказания написать жизнь определяющие. Дабы жители дома эти игрушки снимали и себе домой на холодильник утаскивали... и некоторую дополнительную информацию от Деда Мороза тоже!

Что же, начинаем проектировать! Ищем референсы, подбираем самые интересные и доступные к реализации. В итоге приходим вот к такому варианту:

Печатаем, вырезаем бумажный шаблон и до Дед Мороза сотоварищи доходит, что елочка слишком маленькая... по пояс ему...

Пришлось корректировать и тут жизнь внесла свои коррективы. Я просто не могу увезти на машине большой лист материала, плюс совершенно непонятно как его потом хранить. Поэтому концепция в очередной раз меняется и теперь требуется делать складную елочку.

Второй сюрприз жизнь подкинула при просмотре фанеры в магазине... нееее, такое я брать не буду. Сплошные вертолеты. Как это сделать плоским я не знаю. Может это Кощей мешается, козни свои строит? Не выйдет! Поэтому купил и заказал сразу резку ДВП. Оргалит хороший, ровный, 5 мм толщиной.

Выпиливаем значит елочку из оргалита и покрываем ее акриловым грунтом. Как ее повело... на ночь ставим под груз из книжек (вот зачем они нужны!!! Я еще не все раздал!!) За ночь оргалит выправляется, небольшое отклонение от плоскости есть, но оно не критично.

Следующий этап: покрытие магнитно-грифельной краской... черной. К сожалению, в других цветах ее не производят. (Может Баба-Яга против?... Елочка все-равно будет!!!) Наносить надо шпателем. Надписи на банке краски противоречат сами себе. Отличный пример работы маркетологов! Выбираем из всех надписей самый плохой для нас вариант и наносим краску с указанными перерывами.

Производитель прав, требуя наносить не менее 3-х слоев краски. С двумя слоями много где создается тонкий слой и магнит плохо держится.

Все-таки на 4 раз прохожусь магнитно-грифельной краской. Просто грифельная краска тоже пришла, Дед Мороз ее сегодня заколеровал, пришлось превысить норму в 4 раза, чтобы добиться хоть какого-то адекватного цвета, надеюсь, что краска от этого не скажет до свидания.

Грифельную краску зеленого "фонового" цвета наносим на два раза.

Подготавливаем шаблоны для раскрашивания и переносим карандашом на елочку.

Раскрашиваем маленькой кисточкой по контуру.

Вернемся немного к шарикам. Вот несколько примеров как они выглядят с обратной стороны. Всего было придумано порядка 20-30 разных текстов.

За предновогоднюю неделю елочку успела совершить вояж по всем подъездам дома. За два дня все кто хотел шарики снимали и больше необходимости елочке стоять в подъезде не было и елочка перемещалась дальше. В процессе пришлось дважды допечатывать и доделывать по несколько листов шариков. Думаю, что елочка принесла много радости и хорошего настроения жителям дома, а у кого-то на холодильнике еще и висят полезные ссылки.

На следующий год попробуем вместо шариков делать какие-нибудь фигурные игрушки. А еще на ней же можно еще и писать )

Пост был написан специально для капиконкурса "УпоротаяЕлочка"

Обед из каминг, юзернейм. Прошу ознакомиться с лонгридом на тему сварки. Я понимаю, что сварщиков тут чуть меньше чем трансгендерных негров-альбиносов, но если появилось желание всем-всем-всем рассказать про сварку кривулек, то не надо себя сдерживать, я щщитаю. В конце-концов, кому не интересно, тот пройдёт мимо. И не узнает, что сварщик в современном мире это не тот красноносый, неопределённого возраста, кекс из ЖЭКа, который таскает бидон с карбидом (ацетиленовый генератор) и готов присрать калитку за бутылку, а вовсе даже дорогое и увлекательное мероприятие, позволяющее получать запланированный результат.

Окей, короче, результат вот такой надо получить:

(это опора информационного стенда в один подмосковный городишко)

Давайте прям с самого начала. Пошагово и в 100500 картинок.

Кривулька начинается с построения модели. Это нужно для вывода DXF-файлов, по которым впоследствии составляются g-code, которые управляют раскроечным лазером. Ну и заодно, с модели можно вывести рендер.Чтобы заказчик видел, что будет на выходе. Сразу пояснение - слесаришка, как перевозчик в кинофильме "Перевозчик". Не задаёт вопросов. Есть утверждённый дизайн - окай. Надо сделать, шоб было как на дизайне. А то что дизайнер не очень понимает, что оно получится не жёсткое и всё такое - штош.

DXF, который засылается на лазер, естественно, гораздо менее красивенький.

DXFы загружаются в нестинговый софт, который раскладывает все экземпляры всех деталей по листу (листам) металла оптимальным способом. При этом можно задавать дистанцию между соседними деталями, врезку снаружи или внутри контура и, например, блокировать возможность поворота детали. В целом, результат нестинга выглядит так:

После резки, которая схематично не показана в данном посте, пора переходить непосредственно к сварке. Далее не единственно верное учение, а описание МОЕГО процесса. Я делаю так. Кто-то может быть делает иначе. Большинство, например, ваще не делает никак. :)

Я начинаю со сварки одной из боковин и внешней пластины. Потому, что огибать наружние углы и дуги проще чем внутренние.

Фиксирую боковину ну столе, используя в качестве подкладки кусок профильной трубы 40х40. В данном случае повезло и коряга, которую нужно получить имеет размер ~40х60. И к этому же куску трубы прижимаю полосу металла, пока ещё прямую. И фиксирую в паре точек на прихватки:

Позиционирую боковину и полосу относительно друг друга по варианту В.

На данной пикче я старался как мог, шоб с помощью кривых Безье убедить вас в единственно верном варианте Вэ.

Поясняю. В принципе, угловой шов можно навалить дохрена разными способами, все они описаны в ГОСТ 5264-80. Но! ГОСТец писан для суровых сварщиков-монтажников, которые не сса погодных условий ловко дают провар между швеллеров 27У. А у меня тут задача "шоб потом покрасить и красииииво!" Поэтому я позиционирую по варианту В. В этом случае я экономлю кучу времени на разделке металла (как в вар.Б, видите скосы?), даю провар более годный, чем в варианте А (это ваще фубля какая-то), а самое главное, в нижнем ряду картинок я показал чо будет после того, как шов будет спилен болгаркой в эстетических целях. Останутся только воспоминания. А в варианте В - жырнейший катет сварного шва можно шлифовать до пенсии и всё равно держать будет!

Двигаюсь, накидывая точки с промежутком порядка 80мм. с прямого участка к изогнутому. На изогнутом тоже всё просто - согнул, точку ляпнул. Согнул, ляпнул. Металл - троечка, гнётся легко. Каждая точка является своего рода шарниром, за которым и происходит изгиб.

Таким же образом закрепляю вторую боковинку и вкладываю внутрь проставку. Эта проставка нужна для того, чтобы на неё опереть внутреннюю полосу металла, пока она не зафиксирована хотя бы в трёх точках (шоб не сбежала).

Предварительно согнутую полосу кладу на проставку и начерно подгоняю к боковинкам. Прихватывать начинаю максимально далеко от проставки - иначе её потом хрен достанешь изнутри.

Накидав точек, можно открывать "капот" и вытряхивать проставыш. Дальше уже чисто руками или струбцинами. Это всё благодаря тому, что железяка предварительно была согнута и стремится отогнуться вверх. А мы её давим вниз.

Отфигачиваю лишнее (полосу, разумеется, надо брать с запасом)

И меняю маску. Слева - маска для коротких проектов... ну типа прихватки поставить или по-бырику что-то сварить. А когда речь идёт о том, чтобы варить прямо часами - использую маску с воздухофильтром. ФВУ (Фильтровентиляционное устройство) агрегатировано с аккумулятором и размещается на задней жопе сварщика с помощью ремня. От ФВУ идёт гофрошланг в маску. У маски, в отличии от обычной, есть тканевое оголовье, которое не даёт возможности смраду и чаду забираться внутрь. Также этому препятствует и небольшое избыточное давление, создаваемое ФВУ. Также для ФВУ промышленность освоила выпуск противогазовых картриджей. Но я юзаю обычный ХЕПА-фильтр и мне веригуд. Маски такого плана позволяют избежать чёрных соплей после смены и несколько продлить недолгий век сварщика. Кстати, вы в курсе, шо у сварных выход на пенсию в 55 лет? Если стаж именно по РДС (ручная дуговая) не менее 12,5 лет? Чо, военные, съели, а?

Ну а поскольку надежды на то, что пенсию таки дадут - не особо серьёзные, то трудиться придётся до смерти или до обретения пары лямов зелени. Поэтому лучше на масочке не экономить. Кроме того, она офигенно помогает в жару. Не, ну у нас-то кондиционер в мастерской. А кто на улице варит - тому это может быть актуально.

Короче, выглядят они так:

Далее, наруливаю на аппарате нужный ток и напругу:

И, собсна, даю провар:

Для того, чтобы шов получался ровный, во-первых, я использую максимальное количество опор... т.е. если можно варить сидя - вари сидя. Используй обе руки, чтобы держать горелку, обопрись локтями на стол. В данном случае, варил стоя, а для левой руки сделал рельсу. Просто кусок профтрубы не ржавой, чтобы перчатка скользила. И делаешь вот такую распальцовку:

Т.е. между пальцами получается "седло", которое едет по рельсе, а шейка горелки лежит между указательным и больщим пальцем. Ну на фотке нихера не понятно, но вот как-то так:

Ах, да. Левую руку лучше одеть в спилковую крагу, а то горячо очень. Ну или замотать теплоизолирующей тряпочкой. А правой - пофигу, можно в обычных хэбэ. Ну и да, несмотря на то, что работать тепло или жарко - варить (ну долго если!) без куртки - признак дурачины. Пушо к вечеру точно кода покраснеет и начнёт облезать. Ну и с точки зрения рака кожи тоже нуевонахуй.

Окей. Получилась оттакая копчёная хреновина.

Переходим (не снимая маски с бризером!) к зачистке. Для этого я юзаю т.н. фибровые круги. В отличии от лепестковых они не говно. Для этого нужна непосредственно тарелка (слева) и круг. На пикче показаны круги VSM и 3М. Грубый (20 грит) и более мелкий - 80 грит.

Шоб было понятно, если кто не в курсе. Абразивным веществом большинства дисков является оксид алюминия или типа того (я не химик). Он представляет собой грубо говоря пирамидки разного размера, наклеенные на основу. Чем мельче пирамидки - тем больше их влезает на единицу площади. Grit - это как раз показатель количества абразивных элементов. Чем он больше - тем "тоньше" абразив. Тем меньшие риски он оставляет. Тут надо понимать цель шлифования и исходя из этого подбирать зерно (ну этот вот грит). Если вам потом надо красить валиком в три слоя - охуенно! Берём 20 грит, дикий съём, только успевай подметать. Но риска будет больше похожа на канавы. Мне - под дальнейшую порошковую окраску. Там полированная поверхность не нужна, но и борозды от двадцатых кругов проявятся сквозь один слой порошка без текстуры (гладкого). Поэтому я выбрал 80 грит. И снимает быстро и риска будет заполнена слоем полимера. Образец риски ниже:

На этой пикче есть ещё один нюанс. Раковину видите? Её никакой порошок не завалит. Поэтому есть три варианта:

1. заварить. Быстро, просто и я именно его и рекомендую.

2. запаять. Дорого, долго и глупо. Но можно.

3. заюзать специальную шпатлёвку под порошковую окраску. Дорого, долго... и я бы юзал её там, куда сложно залезть со шлифованием. Например стык плоскостей под 30 градусов. Т.е. горелка туда заходит, а болгарка уже нет. А шпатлёвкой прям пальцем намазюкал и нормахен.

Да, кстати. Несмотря на то, что фибердиски гораздо дороже обычных лепестковых с рынка, ходят они тоже дольше. Но не настолько, насколько дороже. НО! Это если ты на даче забор варишь - тебе пофиг сколько ты будешь вошкаться, главное - подешевле. А если ты впахиваешь за деньги, то, на мой взгляд, лучше разориться на нормальную расходку, которая даёт производительность, чем дрочиь железку целый день (за оговоренную сумму) дешёвыми дисками. При этом в моём варианте ты можешь быстро закончить один заказ и приступить к следующему, т.е. заработать две денежки в единицу времени, пока эти дураки из Виллабаджо всё ещё кипятят. Короче, дорогие диски тоже снашиваются и их тоже надо менять. На одну корягу у меня ушло примерно два диска по 130 рублей.

Вощем, промежуточный результат примерно такой:

И теперь осталось пропылесосить пол и снять уже наконец маску. :)

Как бы разница между полом здорового человека и курильщика - видна:

Тащемта я бы ещё рекомендовал подгадывать такие обильные сварочно-зачистные работы либо под обед, либо под ужин окончание рабочего дня. Пушо дышать в мастерской потом тупо нечем. Надо дать время, чтобы пыль осела и немного проветрилось.

Ну тип того, вощемта... Да пребудет с вами сила Славянова и Бенардоса. Слава всем нам. И помните древнюю поговорку. На латыни она звучит так: Pizhzhe varish' - men'she skoorit'. Что в переводе на русский означает: кто хорошо варит, тот потом не устаёт зачищать.

Почему "по-неправильному" расскажут специалисты в комментариях.

Подготовка Хочу свою мастерскую! Опалубка, коммуникации

Здравствуйте!

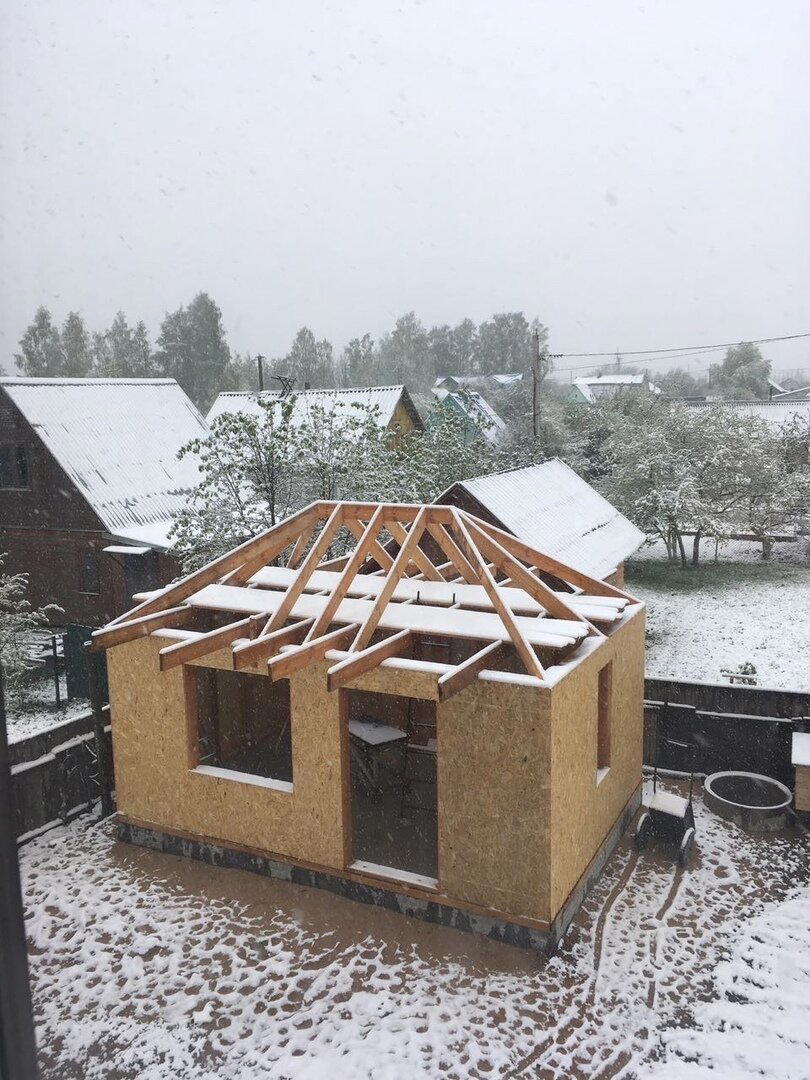

Сегодняшним слайд-шоу хочу показать всю серьёзность своих намерений. Не просто сарай "лишь бы было", а тёплое светлое уютное помещение, в котором занятия ламповым крафтом не будут омрачены синими пальцами и паром изо рта.

Итак, утеплённая шведская плита, как я её вижу.

Ровное песчаное дно и рубероид

Ветровлагозащита и кошка Фрося

Пенопласт и арматура

Ещё пенопласт и фольга

Арматура и ненависть к крючкам для её вязания

Труба тёплого пола. Тут надо пояснить, что это за схема укладки такая. Один контур никак не получался, ибо 130 метров явный перебор. А две "улитки" и уж тем более "змейки" отталкивают большим количеством крутых поворотов. Поэтому было уложено два параллельных отрезка. Однако, пущены контуры будут навстречу друг другу, чтобы не получилось, что вся середина это горячунная подача, а периметр остывающая обратка. Ну или наоборот.

В итоге имеем отсутствие заломов трубы и абсолютно равномерный нагрев по всей площади.

Ну и самый приятный момент

Теперь только ждать.
