Когда сделал бракованное изделие
А теперь собственно нудная предыстория)
Мой опыт работы с печью исчисляется уже даже не сутками, а наверное месяцами реального времени, правда учитывая среднее время обжига в 5-6 часов, не мудрено)
Изначально я работал с лабораторной ЭКПС-50, замечательная печь, вот только не для обжига керамики, у неё были свои плюсы и минусы, и если будут желающие, расскажу подробнее. Но сейчас о другом.
Один раз я умудрился сжечь 12 изделий разом, горело у меня знатно. Почитать можно здесь: Лига рукожопов принимай адепта...
И казалось бы, все уже известно, все уже понятно. И я весь уже такой бог огня, но нет….
Новая печка новые косяки...
Дело в том что каждая масса для лепки имеет свои температурные максимумы и минимумы. Самая обычная красная гончарная масса имеет пиковую температуру всего 960 градусов, что соответствует легкоплавкими массам. Я стараюсь немного превышать данный порог до 1010 градусов, дабы масса лучше спеклась и была плотнее. ( я знаю что это вообще детская температура)
ТАДАМ! Есть такая шутка как тепловая инерция, если очень просто: печку ты выключил, а спирали еще отдают нагрев, повышается температура и происходит пережог. Неконтролируемый перегрев…
К тому же печка с диким запасом мощности и набор температуры идет с большой скоростью.
А в данном случае я вообще пожадничал и превысил до 1040 градусов + выдержка.

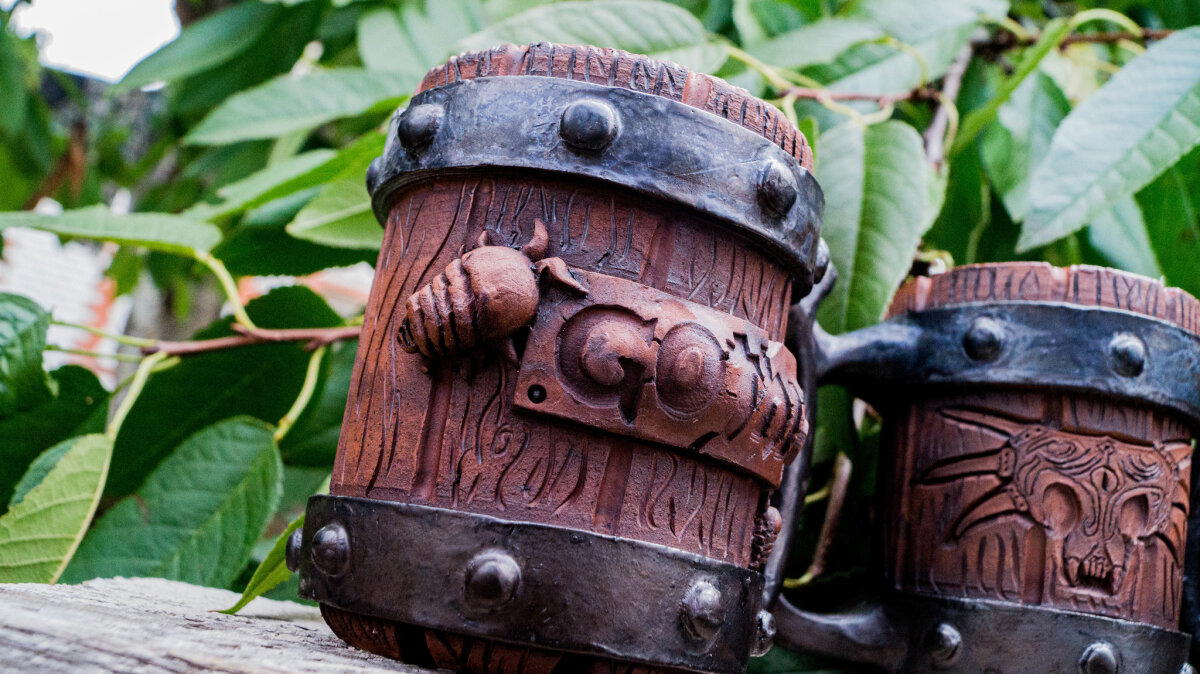

Итак три кружки:
Нормальные? С первого взгляда да….
Развернем одну. Кажись табличку повело.
Ну разве что чуууууть чуть, как будто кто то жаждет вырваться на свободу…

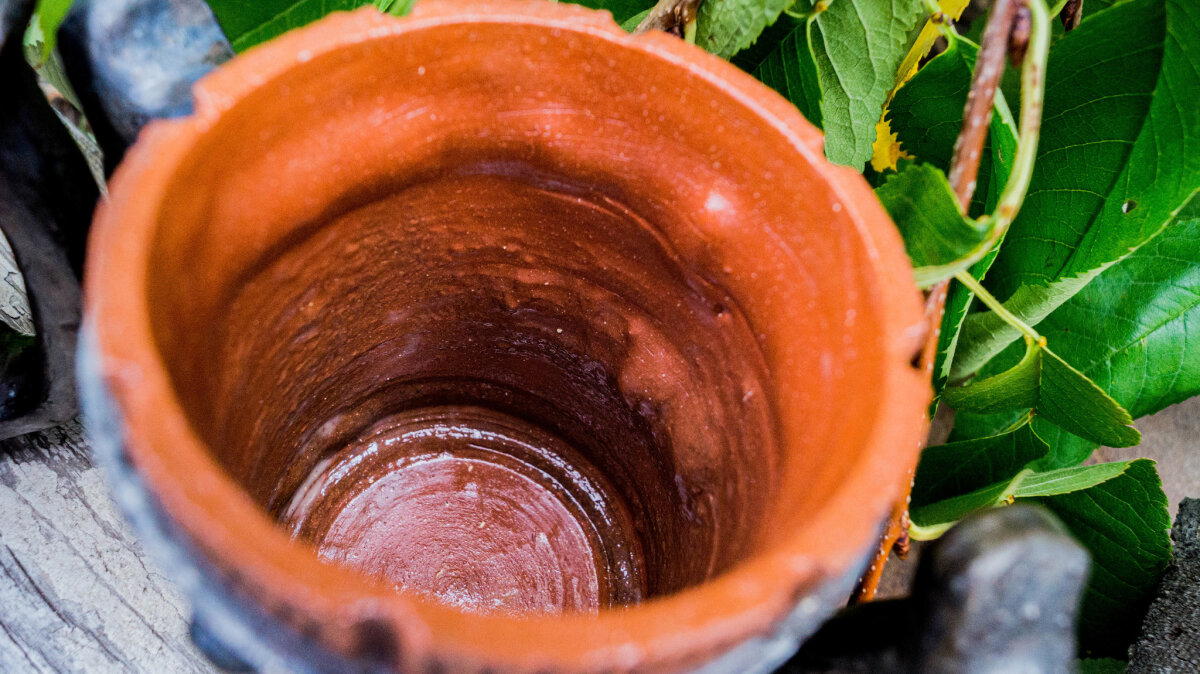

Но самый смак внутри:
Что за хрень спросите вы)
Ответ тривиален, Газы сэр. А именно пузырьки воздуха, которые были заперты в массе и при повышении температуры начали расширять полости, тем более, после прохода температурного максимума глина приобрела повышенную текучесть.
На первом фото наименее пострадавшая кружка, можно заметить что вздутие произошло в основном в местах где присутствуют наклеенные элементы. На втором и третьем вздутие массивнее)
Как итог.
Пережог можно попробовать оседлать и сделать из него не баг, а фичу.
Однако в настоящий момент такие изделия проходят по классу — брак.
Можно ли использовать эти кружки по назначению? Конечно можно, из-за пережога они спеклись практически в стекло, стали плотнее и прочнее относительно обычных работ. Вопрос лишь в визуальном содержании, но о вкусах не спорят)
Японцы ценят бракованную керамику, дают ей имена и посвящают целые выставки. Ну мыжнеяпонцы)
Всем спасибо, кто смог дочитать до конца!)
Для тех кто захочет спросить меня за керамику, обитаю тут (личная страница ВК):
Комментарии
