Всем привет!

Часть водосточной системы (а именно – желоб и воронки), мы уже смонтировали ранее. Осталось только добавить водосточные трубы.

1. Подготовка соединительной трубы

В прошлый раз мы остановились на воронке желоба.

Водосточные трубы (Строим каркасный дом)

Она соединяется с водосточной трубой с помощью 2-х колен и соединительной трубы.

Размер соединительной трубы необходимо уточнить по месту и отпилить ее ножовкой по металлу.

Два обжима на трубе позволяют использовать отрезки трубы в двух местах.

В нашем случае, длина трубы необходима ровно 500мм, т.е. мы пилим ее ровно пополам и используем на двух воронках.

2. Сборка элементов

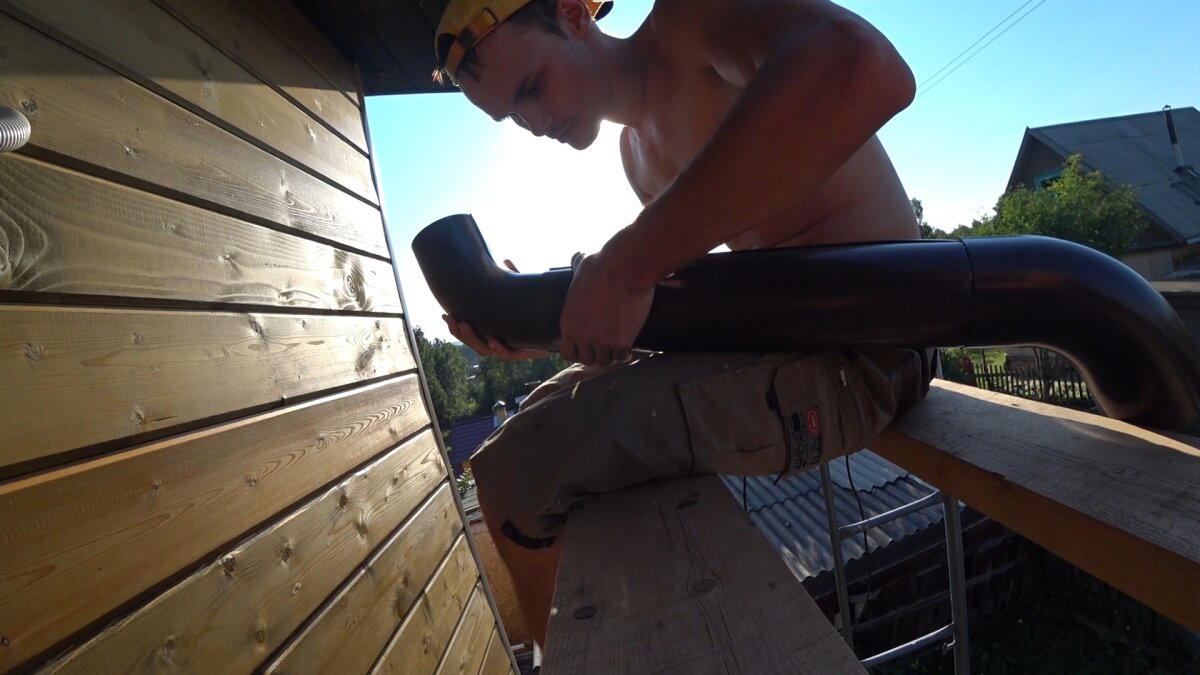

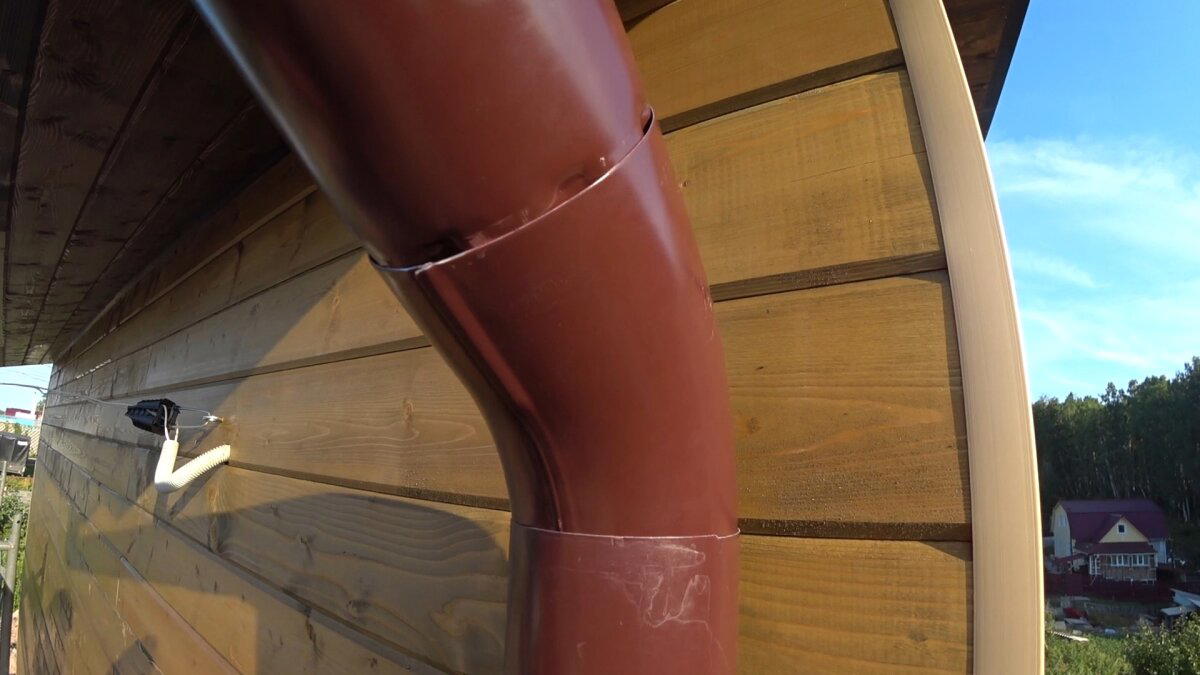

Теперь осуществим сборку. Обратите внимание, что у колена концы имеют разные диаметры, и его соединение с воронкой необходимо выполнять большим диаметром. Т.е. по принципу самотечной системы.

3. Крепление держателей трубы

Далее крепим к стене держатели трубы. Для этого используем по два желтых оцинкованных самореза 3,5х40мм.

Что касаемо количества креплений – инструкция гласит, что: один держатель на один метр трубы и на стыке двух труб. Я же по факту на 4 метровой трубе использовал 3 крепления (в место требуемых 6-ти) и все отлично.. до сих пор на месте :)

4. Монтаж водосточных труб

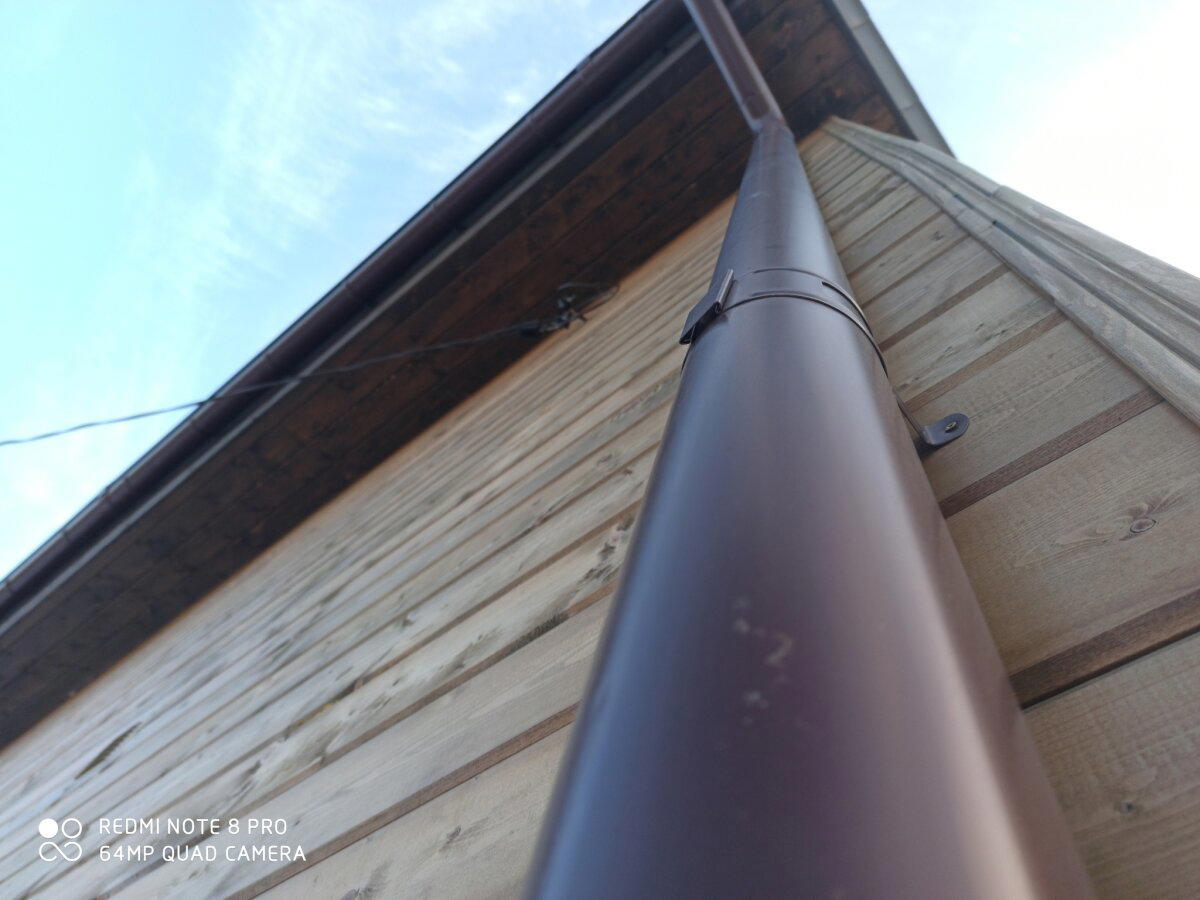

Как я уже говорил ранее, общая длина трубы составила ровно 4 метра – 3+1 метр. Соответственно, пилить ничего не пришлось.

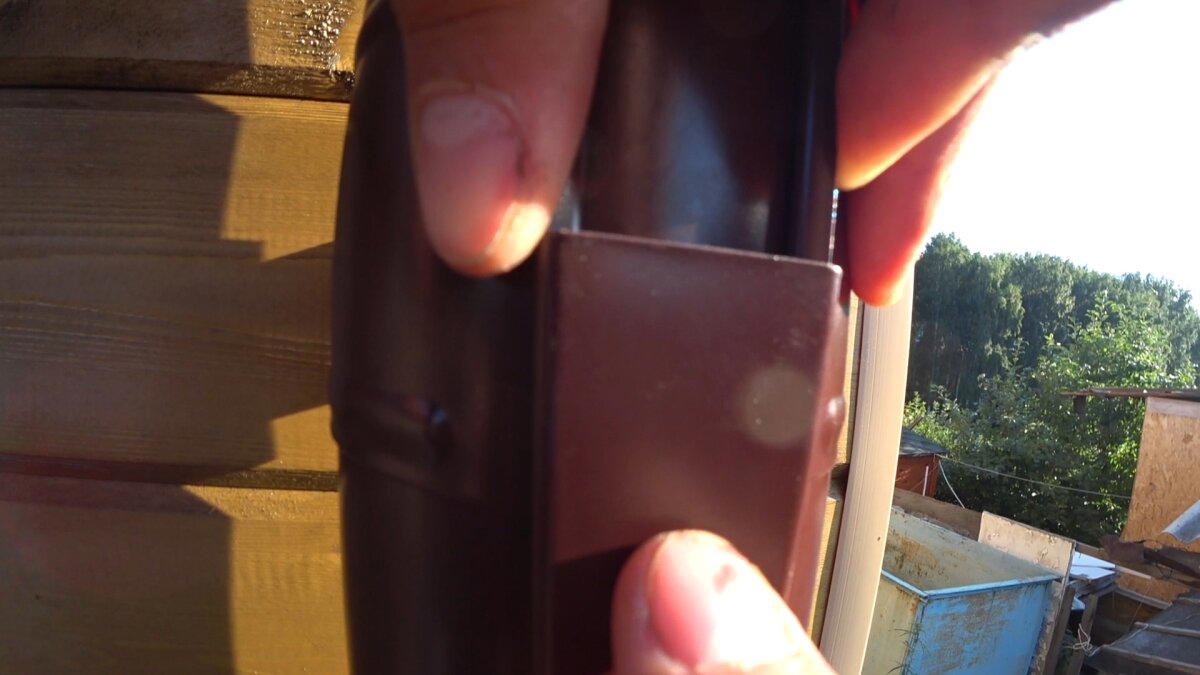

Трубы вставляются в держатели и фиксируются с помощью замков держателя.

5. Сливное колено

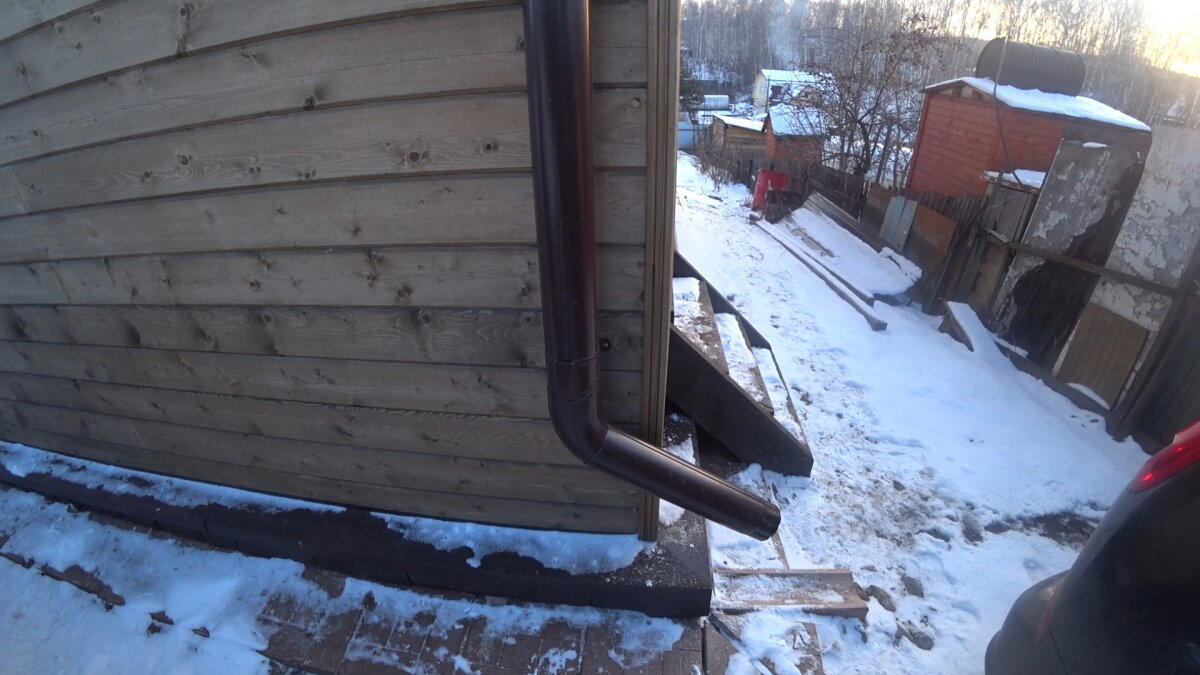

К нижнему концу трубы крепим сливное колено.

Добавляем обрезок трубы, т.к. у нас выпирающий цоколь и поворачиваем его в сторону заднего фасада. Там рельеф ниже.

Вторая сторона абсолютно идентична. Только.. здесь рельеф значительно ниже, но у нас тут расположен огород и мы, просто, как раз поставили здесь бочку для полива. В кадре если что бочка перевернута на зиму.
