Я понимаю, что не просили, но у нас тут ивент, так, что смотрите ~~и трепещите~~.

Что это тут у нас? Кто знает? Правильно, это пешеходный мост Международного университета Флориды (Florida International University in Miami, FL). Чем он примечателен? Тем, что его основная функция это обеспечение беспрепятственного пересечения оживленного шоссе студентами этого самого университета (из кампуса в универ и обратно, а перекрёстки не близко).

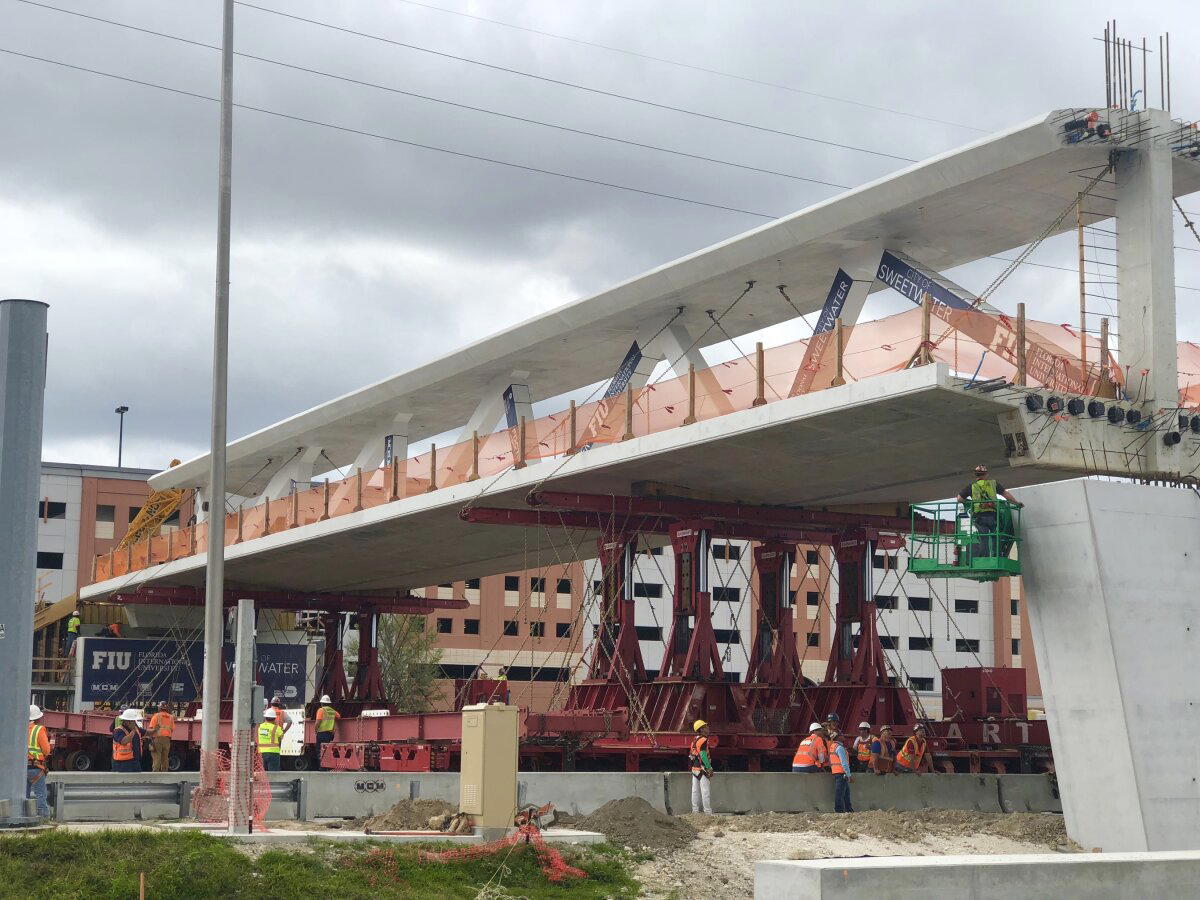

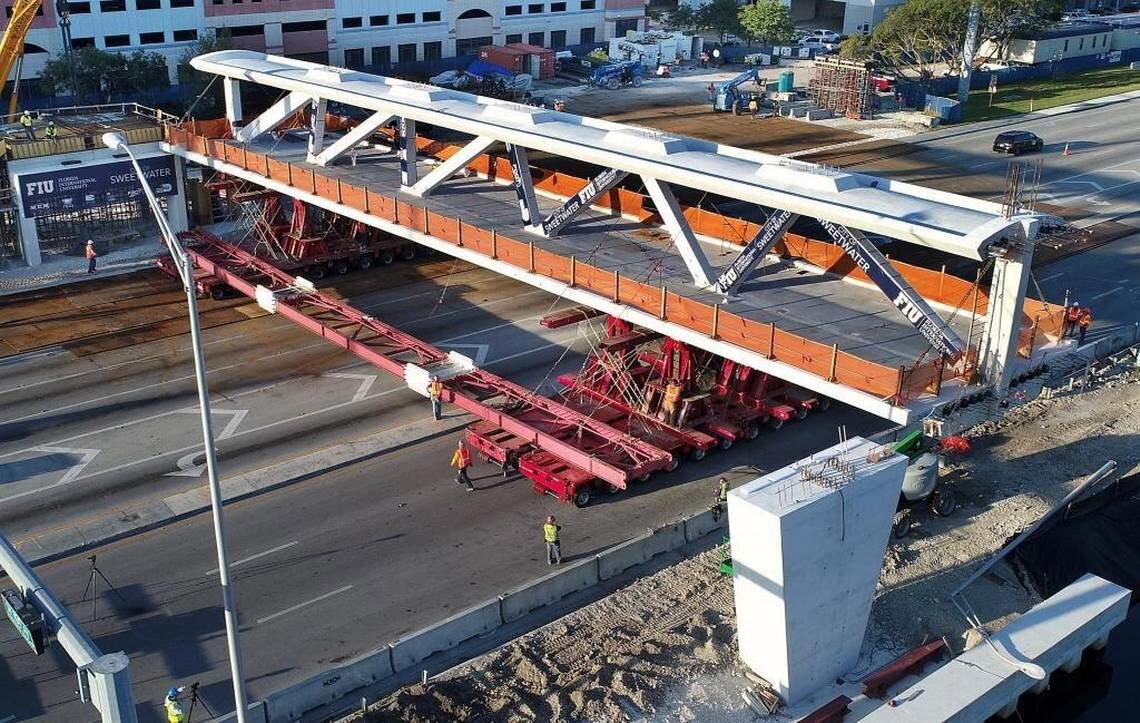

Вот кстати процесс его установки на опоры. Обратите внимание на необычную форму ферм (скошенные треугольники).

Согласитесь вещь нужная, студенты могут безопасно пересекать шоссе, да и не только студенты - вообще все желающие, плохо что ли? Хорошо!

Было бы хорошо, если бы не одно "но"... Как думаете какое?

А вот такое:

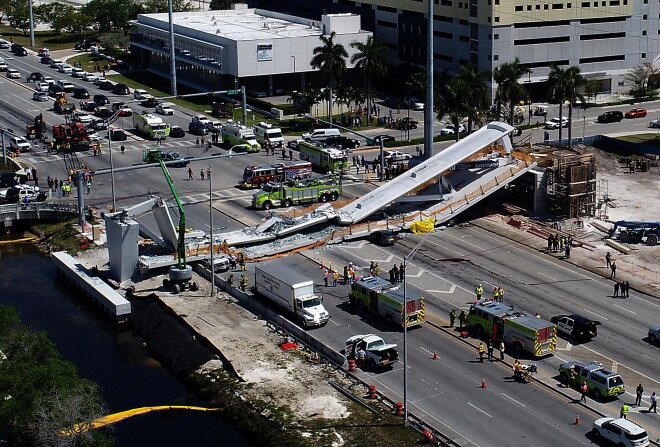

Да, мост обрушился, но к счастью ещё до завершения его строительства. Именно поэтому жертвами стали только 6 человек и около десятка получили ранения. Мост рухнул в тот момент, когда под ним скопились автомобилисты в ожидании разрешающего сигнала светофора, а если бы мост был открыт? ладно, история не любит сослагательного наклонения. Что же стало причиной обрушения? Всё как всегда - человеческий фактор. Вообще мост должен был состоять из двух пролётов. Этот длиной 53 метра с фермой высотой 5.5 метров и состоящей из 12 диагональных элементов (помните про скошенные треугольники?) должен был соединятся с вертикальным пилоном высотой 33 м. Соединение должно было осуществляться с помощью стальных труб, обеспечивающих дополнительную жёсткость конструкции, но как видите что-то пошло не так.

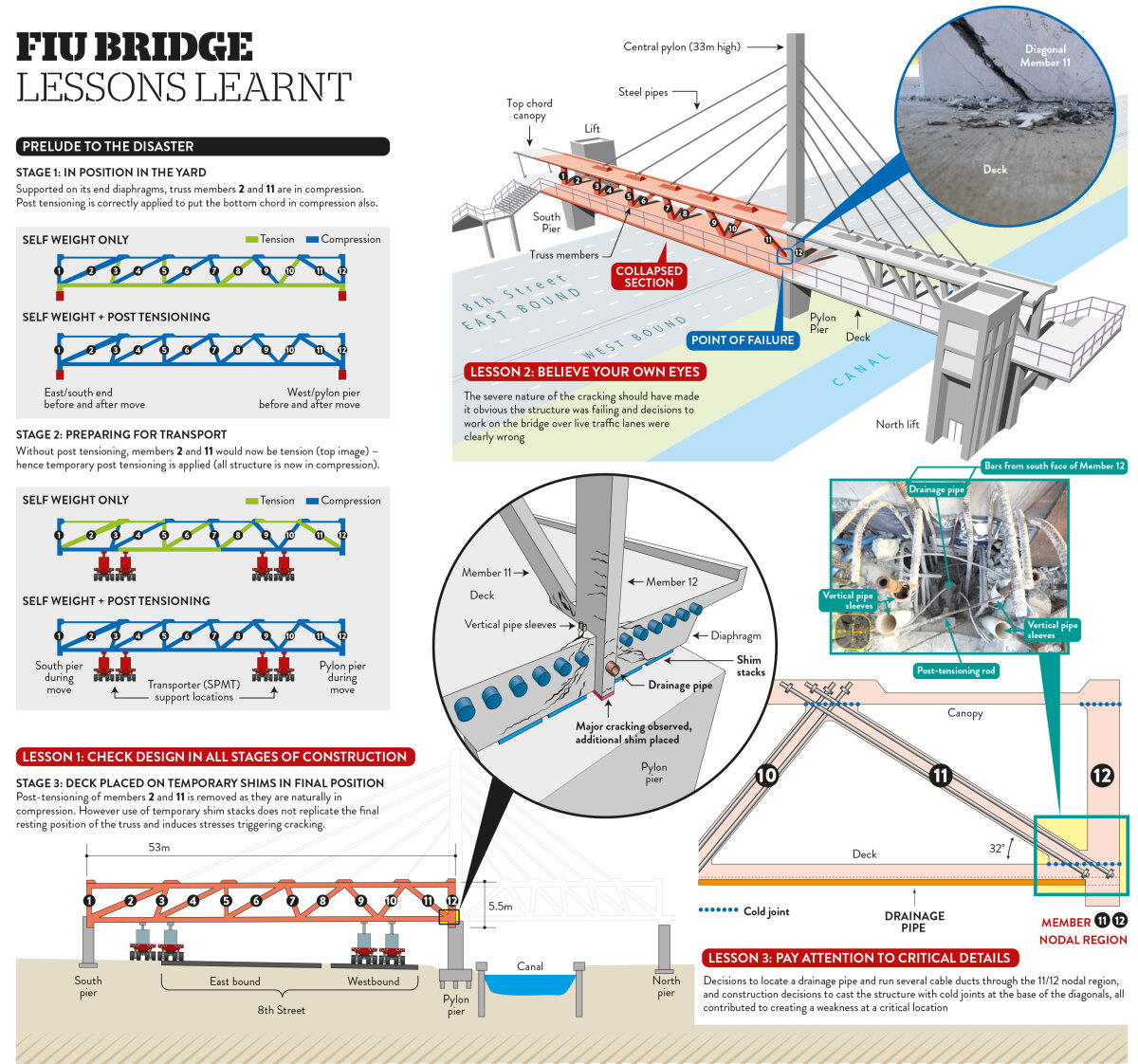

Вот таким он должен был быть. Point of failure (синим цветом) это как раз и есть то место, откуда началось разрушение.

Честно говоря там пошло не так всё, что только могло пойти. Почему пролёт из преднапряжённого бетона (ссылка на вики), который был собран на фабрике и доставлен на место специальным транспортом, начал разрушаться под собственным весом? Очевидно из-за неправильной формы треугольников, а точнее из-за неправильных расчётов. Как показало расследование, фактическая нагрузка в том самом месте (на фото выше, в центре) вдвое превысила проектную, трещины появились буквально сразу, после установки пролёта на место, т.е. строители прекрасно видели, но как иногда это бывает, никто ничего не захотел делать и как итог - пролёт обрушился, люди погибли.

Спустя три года после трагедии (15 марта 2018) университет перевёл деньги на строительство нового моста, а дептранс Флориды грозился лично контролировать процесс разработки проекта, но "воз и ныне там" смотрите сами, ни моста ни намёка на его строительство, только центральный пилон сиротливо приютился на обочине, видимо ждёт своего часа.

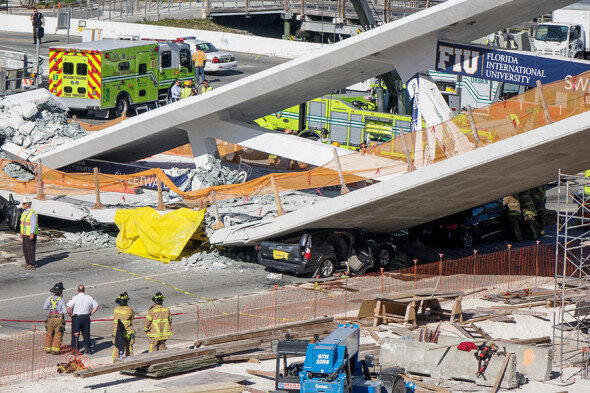

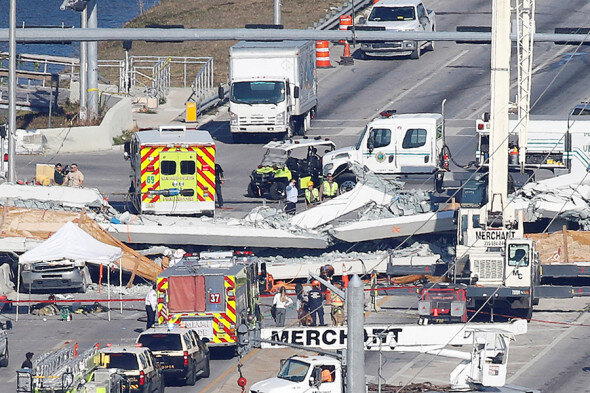

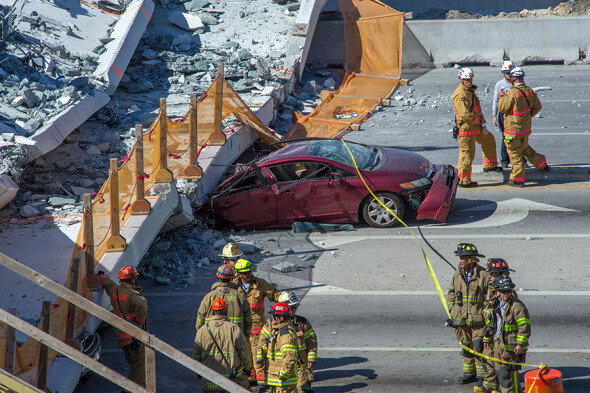

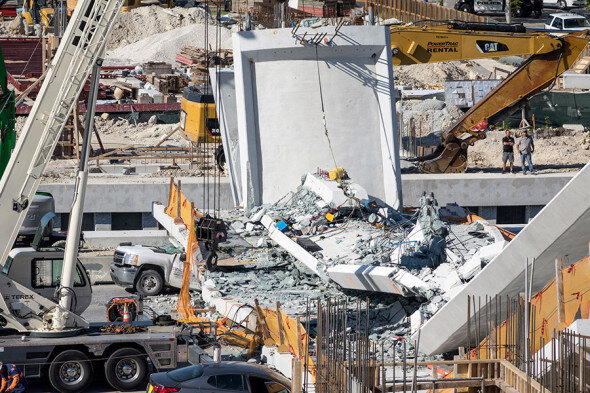

P.S. по старой доброй традиции пара фоточек для просмотра
