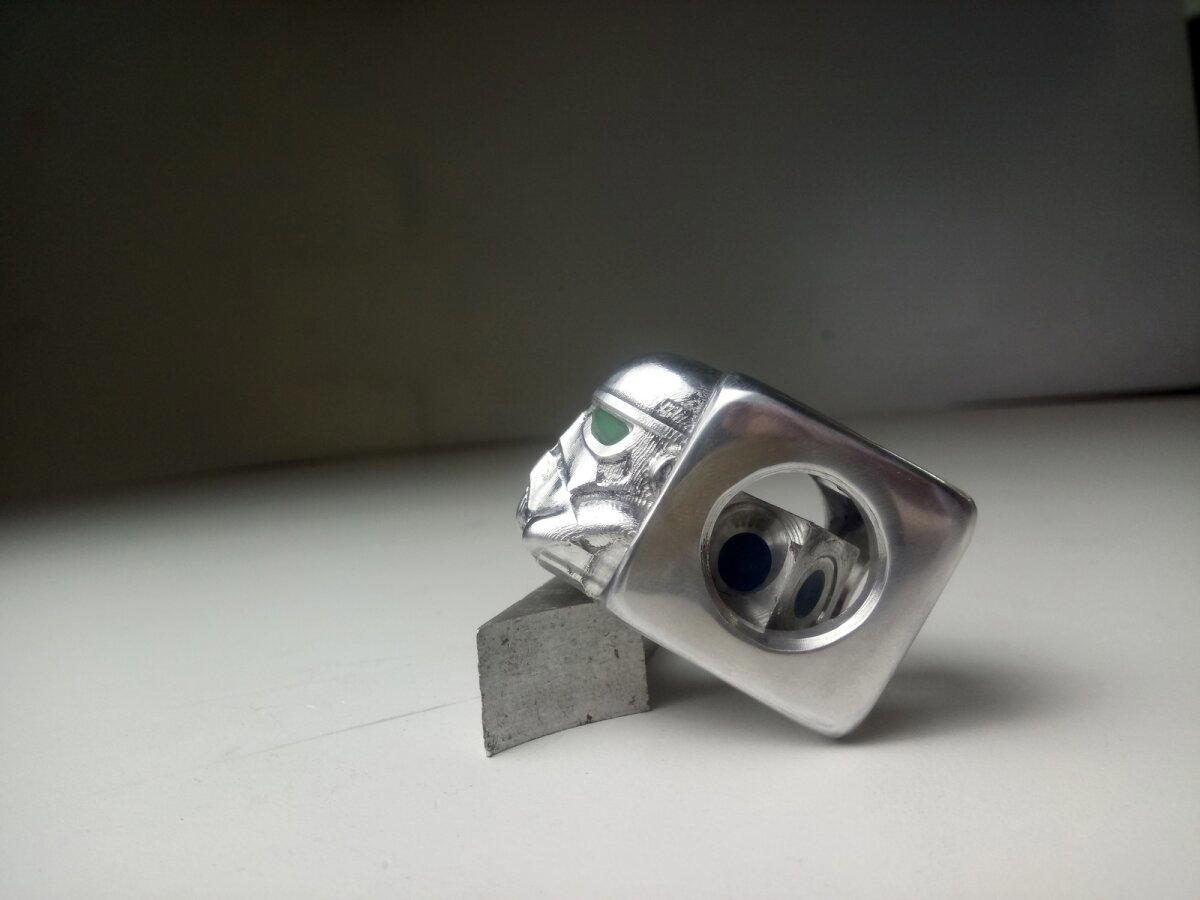

Штурмовик: алюминий и смола.

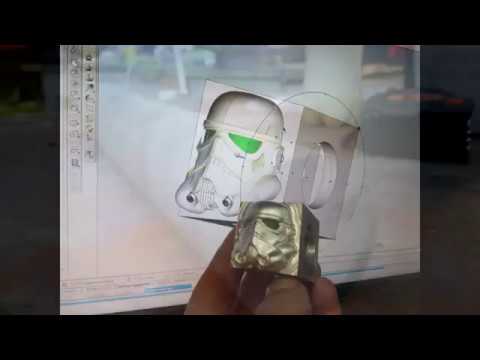

Первый опыт 3д фрезеровки

Сильно не пинайте, как говорится.
P. S.
Баянометр выдал белку 😕

Так как сами кристаллы серебра могут быть довольно хрупкими, то для сохранения оных можно их залить в эпоксидку. И заполировать.

Часть I или история моего самого большого долгостроя.

Я мог бы выложить просто тупо процесс с небольшими пояснениями, но в каком то смысле этот шлем для меня очень важен, поэтому половина этого поста будет помимо процесса создания еще и его историей. ДЛИННОПОСТ!

Итак, на дворе 2014й, я наконец разобрался со всеми делами, я немного сменил локацию, и у меня образовалось свободное время. "Чем бы заняться?", - думал я, пересматривая оригинальную трилогию Звездных Войн... "Во, точно, сделаю шлем самого крутого персонажа из Звездных Войн!.."

И так начал делать Бу'шей, он же мандалорский шлем.

И я начал искать схему. Не знаю уж почему, но хоть я и уже до этого делал модели из Пепакуры, но мне понравилась эта, с сайта Мандалорских Мерков (костюмированный фанклуб мандалорцев) аж от 2006го года.

В то время я не особо задумывался о том, что однажды буду пилить об этом пост, и уж тем более просто фоткать самое начало процесса, но кое что осталось с тех времен, да и не сказать, чтоб процесс на тех этапах чем то особо примечателен, кроме того, что это первый шлем, который я делал не чисто из эпоксидки (как несколько сделанных до этого), а с применением стеклоткани (а конкретно в этом еще 2 слоя арамида). Да и схема до безобразия простая. Но продолжу.

Итак, я начал делать шлем. мне хотелось сделать его прям жутко прочным, я собрал скелет, вокруг которого строится модель. Так как в процессе несколько знакомых у меня попросили сделать им тоже, то некоторые части пришлось сразу сделать многоразовыми.

Тут работа над моим шлемом немного затянулась (всего на 3 года), за которые я сделал с несколько похожих шлемов, но куда более простых - основа на пропитанной смолой стеклоткани, а внешний слой их рондо (эпоксидка с автомобильной шпатлёвкой), так же как и боковые детали. Обрабатывается легко, но чтоб надежно, получалось увесисто. В то же время в своем шлеме я пошел чуть по иному пути и проармировал его стальной проволокой (кто ж думал, что он будет дофига весить и в перспективе сделает мало ремонтопригодным)

180 см высоты и 3 с лишним кило веса не лучшее сочетание. Чудовище скинуло шлем, лицевая часть в фарш, попытка отремонтировать оказалась не то чтоб совсем неудачной, но она того не стоила, как результат - этот шлем стоит на подоконнике. выкидывать - жалко, доводить до ума или сделать из него что то иное не охота.

Тут предыстория заканчивается.

Итак, я начал делать новый. Никакой стальной проволоки - только эпоксидка, 2 слоя арамида (остался с пары других "проектов") и стеклоткань (сейчас я то понимаю, что тогда пожадничал и надо было больше слоев стеклоткани и меньше чистой смолы, но не суть). Я взял распечатки, пропитал их смолой, верхнюю часть также сразу укрепил малярной сеткой (стоб сделать хоть небольшой слой смолы под стеклотканью и начал собирать их по отдельности (а выше упомянутые детали помогали не налажать с размерами)

В чем нюанс. Если основная часть делалась тупо наматыванием слоев стеклоткани по окружности, то с верхней так не получилось бы, поэтому во избежание перекосов я ее сразу укрепил и под строительным феном сгибал под нужную форму. затем уже стеклоткань, чтоб все это дела не треснуло и не расползлось со временем. Достигнув нужной толщины я вырезал боковые части под вогнутые, которые делались отдельно. (к сожалению не осталось фотографий с ними по отдельности). И эта работа по ряду причин затянулась где то на год.

И вот теперь у нас есть 2 детали шлема - нижняя основная и верхняя полусферическая.

На тот момент мне казалось плохой идеей сперва собрать шлем, а потом вставлять в него Т-образную линзу, тем более не решил, из чего ее делать - в предыдуших шлемах это был толстый лист темного пластика с тонировочной пленкой - но мне хотелось надежности. Оргстекло себя не оправдало, попытки отлить из смолы оказались провальными (вне зависимости от методик) - линза получалась либо кривой и с пузырьками, либо просто с пузырьками, шлифовка/полировка скорее все еще сильнее портила - а главное - мне надоело переводить смолу.
И вот настал 2020й. Если кто то во время ковида самоизолировался, сидел на удаленке или просто все время тусил дома, то мне резко стало не до всяких шлемов, тк с работы просто не вылазил. работа зависла. Потом я начал делать Даэдрический, шлемы космодесанта MK VII и MK X, потом кучу всего другого и было не до него. ДА и еще это проклятая линза. Нафиг, когда нибудь потом. И вот настал декабрь 2023го. Я лежу дома после операции и, как ни странно, пересматриваю Звездные Войны, а конкретно, Мандалорца. "Блин, какого хрена?", - внезапно подумал я. "там же делов то осталось фигня".

И начал я с того, на чем остановился - на линзе. за несколько лет скилл работы со смолой значительно вырос и мне стало ясно, что я раньше делал не так (спойлер - почти все), хотя был близок к тому, как я ее сделал сейчас.

Что потребовалось: 2 листа пластика (единственное, чего у меня тогда небыло), миллиметровка (размер и форма линзы немного отличаются от изначальной в схеме, как и метод ее крепления), пластик с папок-скоросшивателей (остался в обилии с других проектов) и двусторонний скотч.

чертим форму линзы, приклеиваем на двусторонний скотч к пластику от папки, приклеиваем на скотч на еще один кусок пластика, вырезаем опять. итого у нас получилась толщина около 3 мм. это дело приклеиваем на скотч к листовому пластику. Заливаем смолу (чтобы не заморачиваться сразу подкрасил ее черным коллером, чтобы сделать темную линзу), смотрим, где появились пузырьки, сгоняем, ждем, пока начнет густеть (и следим, чтобы на нее ничего не попало, особенно рыжее чудовище) и осторожно накрываем еще одним листом пластика. кладем на ровную поверхность, накрываем чем нибудь ровным (я использовал щит дсп) и кладем для верности сверху чего нибудь тяжелое (вот и моя кольчуга пригодилась) и ждем (в зависимости от времени отвердевания смолы)

Вот наш блинчик готов. Снимаем пластик и излишки смолы, вытекшие за пределы линзы - вот она, наконец то, я ее сделал!

Теперь извлекаем ее полностью, подтачиваем края и вставляем в пазы в шлеме.
Скорее всего дело в количестве коллера, но даже спустя почти 2 месяца линза довольно гибкая, но думаю через пару месяцев окончательно "остекленеет"
Почти идеально!

Самое сложное позади. Теперь осталось довести до ума внешний самого шлема. Чтобы не создавать себе лишних сложностей - он все еще состоит из двух частей.

И опять нам пригодился пластик от папок, который также склеиваем двусторонним скотчем и приклеиваем к шлему. беру длину с запасом - все лишнее снимет гравер (был бы полностью склеен - этот процесс бы бы на порядок сложнее). Сверху приклеиваем еще листового пластика, чтобы залить смолу в получившуюся щель. Ждем застывания, снимаем лишнее гравером с фрезой снизу, вручную сверху. и пока гравер под руками - делаем пропил под "решетку"Да

Теперь вторая по геморройности проблема - задняя решетка и "уши" с целеуказателем. Рондо я не пользуюсь очень давно (да и не люблю), эпоксидный пластилин нынче говно, а еще у меня есть 3D-принтер. поэтому их я уже не стал делать в ручную, как раньше, а тупо сделал в Компасе и напечатал (иначе нахрена я принтер покупал?).

Одно "Ухо" не влезло полностью, да и геометрия почему то получилась кривой, поэтому склеиваем и корректируем эпоксидкой. Пока оно сохнет - вставляем решетку и приклеиваем.

А теперь опять беремся за стеклоткань (и чешемся весь вечер), промазываем его эпоксидкой и клеим изнутри для укрепления решетки.

Ура, мы практически довели до ума основную часть шлема. Теперь, наконец, приклеиваем верхнюю часть. убеждаемся, что больше доступ сверху нам не понадобится, так как назад уже не отклеить.
И тут мы выясняем, что несмотря на то, что внутри у нас полное соответствие размеров, снаружи у нас немного хрень (и не только из-за щелей между частями) - отступы от края разных размеров, придется наращивать - все тем же методом - делаем замкнутую ленту из пластика в толщину нужного отступа от окантовки шлема, приклеиваем на двусторонний скотч и заливаем смолу.

И таким образом у нас получилась ступенька, которую также придется заделывать смолой. Плюс - не придется тупо шлифовать полусферу до идеальной формы, убирая дефекты, тк корректируя ступеньку мы их просто скроем под еще слоем эпоксидки. Минус - шлифовать то все равно придется...

Также надо будет приделать уши и останется только проверить шлем на дефекты геометрии. А там можно будет переходить к покраске.

А на этом первая часть закончена.
Итак нудного текста много, картинок к нему мало, а лимиты на размеры поста подходят к концу.

В ближайшее время сделаю вторую часть. А в завершение вот:

Глиняная игрушка.Там и Вейдер такого плана был)

Если вы не умерли со скуки от первого поста, то вот вам продолжение. Тут будет больше процесса, меньше текста и небольшое отступление.

Итак, продолжим. я собрал шлем, нашел нехилый косяк, а значит надо его исправлять. Бадяжу стандартный эпоксидный коктейль - аэросил, гипс, смола и пигменты - много жемчужного, немного черного перламутра и капельку алюминиевой пудры (раньше вместо всех пигментов была только она) - получаем мерзко серый блестючий цвет (если гипс не фигачить, то даже будет похоже на металл)

Как и в посте про Шлем MK X - даем смоле загустеть и стараемся равномерно размазать по поверхности, корректируя подтеки, чтобы потом не тратить больше времени на шлифовку и дополнительно не подмазывать смолой.
Потом шлифуем, если остаются большие дефекты - повторяем процедуру. Я управился в 3 захода. мелкие дефекты подправляю двукомпонентной смолой в шприцах.
Так как у нас все мерзко серого цвета, да еще и пестро из-за разных пропорций наполнителей в смоле, я беру обычный коллер для смолы (в данном случае красный и синий), смачиваю им нетканую салфетку (лучше делать в перчатках - коллер быстро пропитывает всю салфетку и начинает окрашивать руки, а отмывается он не очень и что нибудь подстилать - с поверхности можно только сошлифовать) промазываем им всю поверхность.

Зачем я это делал? чтобы увидеть дефекты - ярко красные пятна - "кратеры", которые не отшлифовались, значит их нужно промазать еще смолой и еще раз отшлиовать, чтобы получить ровную поверхность. Темные - места, где мы неровности уже убрали - смола в шприах темная (и чем ее не окрашивай - ее цвет почти не меняется - хз, чем таким они ее бадяжат)

После того, как все выровняли, приделываем "уши".
И тут мы вспоминаем про нюанс, о котором забыли, когда приклеивали их на скотч - поверхность то скругленная, а основание ушей плоское. Значит либо что то надо скруглить, либо выровнять - второй вариант проще.

Я приклеил их на суперклей, затем в щели закапал эпоксидки, после того, как она застыла - дополнительно мето крепление промазал двукомпонентной - чтобы место стыка было ровным. И, естественно, опять шлифуем. Вообще половина работы сводится к промазал-отшлифовал.
и тут я вспомнил, что на полусфере еще должны быть треугольники (нафига? а хрен его знает, но в оригинальном дизайне они есть).
Опять делаем их в компасе, печатаем, прорезаем дырку, вклеиваем. из-за малого размера укреплять стеклотканью не стал.

Как же криво все смотрится без покраски...
Но вернемся к целеуказателю. Хотел сразу его довести до ума, чтобы потом к нему не возвращаться. Еще на уровне модели сделал перекрестие, тк в нем у нас как бы экран, а чтобы сделать его чуточку реалистичнее - залил туда смолу с люминофором. Но поторопился - краска легла плохо, на что сразу внимание не обратил, в последствии я его отшлифовал и покрасил заново.

А теперь - главный вопрос - а что должно получиться? Геометрически я стремился сделать максимально похожим на каноничный шлем. Это будет шлем Бобы Фетта, Джанго Фетта или же...

А вот и небольшое отступление
Персонаж Бобы Фетта появился в оригинальной трилогии всего на 6 с лишним минут, за которые у него было всего лишь несколько реплик, но внезапно персонаж стал очень популярен. Упомнание планеты Мандалор было еще в новелизации V Эпизода, а несколько позже идею начали прорабатывать в комиксах (и еще чуть позже - в книгах), где уже им начали прописывать культуру, историю и даже язык. В Трилогии Приквелов же добавлили предысторию Бобы Фетта. Далее они появились в играх по вселенной и мультсериалах, где им также уделили достаточно экранного времени. И, естественно, сериал Мандалорец.

А с 2006го года существует Mando Mercs Costume Club - международное объединение фанатов мандалорцев (естественно, костюмированное), состоящее из "кланов" во многих странах (в том числе и у нас - Red Fist Clan)

Итак, продолжим. Зачем полностью копировать, если даже ЛОР вселенной позволяет сделать что то свое?
Чтобы сразу сделать хорошо (спойлер - не получилось), я распечатал несколько минишлемов с фигурок и поигрался красками.

В итоге остановился на сочетании фиолетового и золотого. Но меня внезапно торкнуло и я захотел эффект хамелеона. Вспомнил молодость, заказал пару баллончиков краски и...

и получилась хрень. Лет 10 ничего сложнее батареи (из крупного) не красил и вот он результат - эмаль-хамелеон, как выяснилось, бесцветная сама по себе, так еще и растворяет обычный акрил. Шлифуем заново, красим черной эмалью и наносим слой хамелеона...

А вы знали, что эмаль также растворяет и эмаль? я вообще догадывался, но не думал, что настолько... Шлифуем заново. А жаль, блестит то круто, да и вообще цвет то получился шикарным... Теперь делаем все по уму и канону - покрываем черным грунтом, ждем часик, пока высохнет, покрываем грунтом еще, опять ждем, очень мелкой абразивной губкой подшлифовываем - глянец нам не нужен, но и неровная текстура грунта нам тоже не в тему.

Теперь надо его отхамелеонить. Дрожащими руками (я уже начал баться этой краски) осторожно наносим слой, потом через часик еще слой, а там и третий... По той же схеме перекрасил целеуказатель и его плашку.

Да быть не может, наконец то! и даже без косяков! Цвет получился чуть более матовым (Глянец, конечно, смотрелся шикарно, но как по мне, он несколько не в тему), ровным. и без подтеков. Шлем сутки отдохнул, пора красить дальше.
Заклеиваем скотчем и изолентой элементы, которые мы красить не хотим и продолжаем - чутка проходимся абразивом, наносим грунт, наносим золото...

И теперь с ужасом и надеждой, что хамелеоновый слой останется на своем месте, а не на скотче снимаем... Попутно вспоминая, что решетку тоже надо выделить, поэтому опять заклеиваем все вокруг нее, грунтуем, красим в синий, хамелеоним... И опять осторожно и с ужасом снимаем скотч...

Шикарно. Да, не без совсем мелких косячков, но их подправим потом, да и не сказать, что они заметны. В целом цвет примерно такой, какой я и хотел получить - в зависимости от угла обзора и падения света, шлем меняет оттенок с синего на фиолетовый.

Главное - я его, наконец, спустя столько лет, сделал!
Попутно, ради интереса, я решил попробовать напечатать похожий шлем, а потом сравнить, какой все таки будет лучше - ручной работы (кроме пары элементов) или полностью напечатанный. Также сзади можно увидеть шлем космодесанта, на котором я экспериментировал с финальным вывбором цвета, а также с парой элементов, которых на этом шлеме еще нет. ну и пластины для уже брони под этот шлем - может быть однажды все таки сделаю полный комплект - шлем + броня. Но точно чего не буду делать - добавлять потертости, сколы краски и прочие побитости - не хочу, мне нравится как есть.

На этом пока закончим. Да, осталось еще добавить несколько финальных штрихов, подравнять линзу, и довести до ума механизм целеуказателя, (болтается, а для магнитов оказался тяжеловатым) ну и так, по мелочи, думаю на неделе управлюсь и с этим и запилю финальную третью часть поста.

Ранее этот пост был опубликован в нашем телеграм-канале в августе 2023го

Немного рукоделия в ленту.

Пока нет времени на крупные проекты (если кто ждал от меня окончание работы по шлему примарис - однажды) и миниатюры, но есть время на более мелкие проекты

Заготовки делалась в компасе, печаталась на 3Д-принтере, после чего делались формы и отливались из смолы. цепочки делались из стальной проволоки на собственноручно сделанном станочке для производства колец для сведенной кольчуги.

Мандалорская броня (бескар'гам на мандо'а, в переводе на общегалактический язык — железная кожа) была наиболее узнаваемым символом мандалорской культуры.

Итак, самую важную часть мы полностью сделали и практически довели до ума - это Бу'шей, он же шлем (b однажды будет заключительный пост о финальных штрихах)
И внезапно я загорелся идеей сделать полный комплект брони.

Что нам нужно для начала? Схема. Их в сети много на любой вкус, я брал с сайта Mando Mercs Costume Club, хотя по итогу и от нее немного отступил (в конце концов каждый доспех индивидуален)

Распечатываем, вырезаем и примеряем чтобы не лажануться с размерами.

Теперь делаем трафаретку их любого листового пластика, берем стеклоткань, разводим смолу, кладем трафаретку на стеклоткань и заливаем сверху равномерно размазывая по стеклоткани, доливаем еще, и накрываем сверху еще листом пластика, а сверху придавливаем чем-нибудь плоским и тяжелым - я использовал обрезок от мебельного щита и пару гантелей

Как видим, после того, как убрали (не без небольшого геморроя пластик отлипает то легко, но поверх него тоже выдавилась смола) эпоксидная часть возвышается над стеклотканевой - благодаря этому нам будет удобно срезать излишки, так как оно будет служить направляющей. И так слой за слоем. для облегчения отрезания - прогреваем термофеном срезаемый контур.

И следуем далее.

Сразу отмечу, что на этом этапе я конкретно лажанулся - когда то давно я сделал несколько комплектов, даже скорее скохозил, но был нюанс - делал не для себя и была возможность "снять форму" с человека (да и сам процесс был несколько иным), для которого делал - сейчас же делал для себя, поэтому делается на глаз, а потом уже примеряется.

В чем я лажанулся - я решил сразу добить толщину полностью, посчитав, что 6 слоев пропитанной смолой стеклоткани я согну... но так как эту попытку фиксировал лучше - то продожу по ней, а позже объясню, как надо было делать начиная с этого момента. Но эти закосяченные заготовки нам еще пригодятся

Продожаем. Обтачиваем края - для крупных косяков крупная наждачка, для красоты (и избавления от заусенцев стеклоткани - абразивные губки)

И вот он результат. Отличные пластины. "экран", так же как и в целеуказателе шлема, для имитации работы залит люминофором.

После я пытался согнуть детали через прогревание их в духовке, но не срослось - еле сгибаемо. но кое как получилось. ОБЛОМ!

А теперь к ошибке - на первом этапе, как получили базовый контур пластины на стеклоткани надо было не дожидаться полного отверждения, а вынимать ее из пластика на моменте, когда смола уже не клеится, но еще мягкая. и тогда придавать форму. И это я реализовал на наплечнике

единственное отличие с наплечником - под "бутерброд" из верхнего слоя смолы и стеклоткани я выложил стропу 25мм и примерно через часов 5 после заливки я также обрезал контур и изогнул его, зафиксировав изгиб на куске толстого оргстекла с помощью алюминиевых уголков на двусторонний тканевой скотч и таким образом оставил застывать дальше. по итогу получаем такую вот заготовку

и далее проходим по заготовке абразивной губкой, берем еще стеклоткань, промазываем смолой и покрываем сверху. и так в пару слоев, после застывания покрываем уже чисто смолой, которой дали полимеризоваться до степени пластилина. ждем застывания, потом шлифуем.

Но раз уж сделали так как сделали - чтобы и не покрасить, чтобы увидеть примерный результат? Также как и со шлемом - грунтуем, грунтуем еще, после застывания легонько проходимся мелкой абразивной губкой (120-180), нам надо шероховатости грунта убрать, а не стереть его, протираем тряпочкой, убирая пыль, красим

Красим и лачим дальше. В процессе решил опробовать и глянцевый лак. Но почему то в процессе он хоть и застыл, но как то плохо и позже почему то слой лака деформировался от разных механических воздействий. но надо будет что-нибудь залачить потом еще раз, может плохо перемешал или слишком жирно нанес.

Смотрится вроде и неплохо, но пластины недостаточно изогнуты и малость все таки великоваты, поэтому сидят криво

Теперь возвращаемся к исправлению косяков. Пластиковые детали и схемы с трафаретами остались, поэтому повторяем первый этап с заливкой основы, внимаем пластины из пластика и фиксируем алюминиевыми уголками, а также делаем внутренние подпорки из всего, что найдем - например для изгиба горжета я смоделил и напечатал специальные изогнутые подпорки (было лень колхозить из пластика с двусторонним скотчем - быстрее было напечатать

В итоге получаем тонкие пластины, которые поддаются нужному изгибанию - придав и зафиксировав нужную форму тупо покрываем слой за слоем стеклотканью. С нагрудными пластинами примерно также, только подпорки клеил также на двусторонни скотч поверх первых пластин, обклеенных обычным, обклеив сверху еще скотчем для гладкости. Замороченно, но на практике все проще, чем кажется.

Так как пластины уж больно стали получаться изогнутыми (опять лажанулся с изгибом, но в этот раз не критично), часть слоев стал проклеивать уже изнутри. по итогу все лишнее также срезаем прогревая строительным феном

Стачиваем все лишнее, шлифуем снаружи, шлифуем изнутри, примеряем

Получилось куда лучше. Хотя по итогу пластины пришлось таки немного по бокам подрезать. С этим уже можно работать дальше.
Также пока загрунтовал скорее с целью выявления и исправления дефектов, позже все будет перекрашиваться. а вот с покрытием лаком еще не решил, но если на втором пробнике будут те же проблемы, то скорее всего покрывать не буду.

Ну и на данный момент пока все)

Теперь нужно еще чуть довести пластины до ума, разобраться с оптимальным способом их крепления, довести до ума наручи (пока сделаны лишь основные заготовки) и решить, какие жлементы брони буду делать, а какие нет


Продолжение (однажды) проследует...Создавайте, творите и не бойтесь закосячить - не получится сразу - получится потом!

Давненько ничего не постил... А раз уж в 6 утра проснулся, то почему бы это не исправить. Итак, продолжаем крафтить Бескар'гам, она же Мандалорская Броня
Ну и ссылочка на первый пост: Делаем Мандалорскую броню своими руками. Часть I

Не то чтобы прям очень большой прогресс за последние полгода, но тут как посмотреть. Остановился я на пластинах основной брони. И на этом процесс благополучно остановился. Все, конец.

На самом деле нет.

Так как теперь я делаю броню в рамках Mandalorian Mercs Costume Club, то это накладывает ряд  дополнительных требований, которым броня должна соответствовать. Ведь если что то делать, то делать хорошо, так ведь

Что у нас готово на данный момент.
— Шлем на 99% (еще не решил, будет ли все таки третий пост по нему, тк по факту то все готово и на пост там особо ничего нет. разве что внутри сделать все красиво, но посмотрим)
— Передние пластины нагрудника. Готовы на 95%, осталось только еще разок шлифануть, заново покрасить и сделать крепеж к жилету
— Наплечники. 99%, также крепежи к жилету
— Наручи. 90%... Вот в основном о них сегодняшний пост и будет

Так как главная проблема сейчас это отсутствие жилета, который делать сам я никак не решусь, а с коллегой, которая обещала помочь, мы чет все никак не пересечемся по данному вопросу, то пока займемся тем, для чего жилет не нужен.

Итак, Ком'рк, наручи
Можно было пойти самым простым путем и напечатать уже готовые, но так не интересно, поэтому я один (технически два, но один и тот же, правый) распечатал, чтобы примерно иметь понятие, что должно получиться и "снять форму" для своего

первая попытка сделать заготовку оказалась неудачной. Вооружившись гипсовыми бинтами (которыми в районном травмпункте накладывают тот самый гипс) я решил снять внутреннюю форму

И вроде бы, что не так с ней? да вроде ничего, но мне показалось неудобным для работы.
Но есть альтернативный вариант. Берем обычный скотч, обклеиваем им наруч и уже упомянутой методой обклеиваем наруч внутри стеклотканью, пропитанной эпоксидкой в 3 слоя (то что внутреннее пространство стало меньше на несколько миллиметров некритично, так как этот наруч явно делался на кого то покрупнее меня), а затем еще несколько слоев сверху, затем просто покрываем еще парой слоев смолы без стеклоткани - таким образом мы получаем 4 заготовки для уже своих наручей, из которых можно сделать все, что захотим.

А фоточек то процесса не сохранилось... Жаль, но не страшно, тк далее идет самое интересное и муторное - копировать уже готовое не наш метод, поэтому опять прибегаем к 3D-редактору и взяв мерки оригинальных наручей моделим накладки на наруч. Так как с фантазией у меня так себе, то получилось то что получилось.

Вообще итоговый результат получился неплохим и, что главное, оригинальным - точно таких же точно ни у кого нет) Теперь переходим к печати. Так как у меня фотополимерник, то печатаю по частям и склеиваем.

Важный момент, что один из них оснащен выкидным ножом, с которым есть несколько нюансов - да, изначально накладка делалась с учетом, что он реально будет выкидным, но есть такая вещь, как техника безопасности. Так как подразумевается, что броня будет использоваться на разных мероприятиях, то всякие пружинные механизмы не есть хорошо. Да, можно сделать ультрабезопасный механизм, но честно - лень, да и опять же - ТБ. /а в процессе еще выяснилось, что под это дело пришлось бы чуть пропиливать внутренность самого наруча/
Так что нож будет вставной магнитный. чисто чтоб пофоткаться. Когда нибудь. наврное будет... Но продолжим.

Теперь самое мутороное - приделать напечатанное к сделанному - тк вопросом совместимости (кроме чисто габаритных) я на обоих этапах не задавался, да и это была бы пустая трата времени. Поэтому начинаем портить распечатку стачиванием боков под размер наруча сажаем сперва все на суперклей, чтоб потом, конечно же, заэпоксидить щели

ну как то так. Затем все обтачиваем, замазываем щели, естественно, эпокидкой, но двухкомпонентной из шприцев, еще обтачиваем, затем грунтуем, но пока чтоб посмотреть, что получилось. И сразу задаемся главным вопросом - как все это будет совмещаться друг с другом и с рукой. НА тематических форумах обычно используют готовые петли, но, на мой взгляд, это ненадежно, а вот монолитная конструкция - это тема. Поэтому снова моделируем, но уже петли. затем делаем молд и отливаем петли из смолы в нужном количестве. Также моделим детали, которые будут скреплять наруч с обратной стороны.

изначально подразумевалось, что будет защелка, но пазы получились достаточно плотные, так что при посадке наруча на комбинезон с использованием подкладки необходимость в защелке отпадает.

И готово! почти. осталось только сделать подкладку и навести красоту, но это уже потом. А для наглядности - этапы моделирования накладок и прочих частей для наруча в одной картинке. Деталей получается хренова туча.

И сами наручи до наведения на них красоты

Ну и на данный момент пока все)

Традиционно в конце пишу, что будет делаться дальше, но не в этот раз - следующий пост в рамках серии будет не о броне, а об некоторых элементах ее обвеса. Хотел все в одном посте, но он будет уж слишком большим, да и отдельными постами по отдельным элементам будет лучше

Продолжение проследует... на днях. а может и сегодня, посмотрим

Создавайте, творите и не бойтесь закосячить - не получится сразу - получится потом!

Итак, продолжаем крафтить броню
Ну и ссылочки на предыдущие посты:

Делаем Мандалорскую броню своими руками. Часть I

Делаем Мандалорскую броню своими руками. Часть II

И, как я обещал, этот пост о крафте брони будет не про крафт брони, а про обвес.

Так как концепция немного изменилась, то плазмаган из Warhammer 40k в качестве штатного вооружения больше не катит, а значит надо делать что то в рамках вселенной ЗВ. Светопалки aka световые мечи не круто, поэтому пока ограничимся стандартным мандалорским Бластерным пистолетом WESTAR-35 и термальными детонаторами.

Но опять же, тупо взять модели из сети не наш метод! а говоря о термальниках - та же фигня что и с вархаммеровсим плазмаганом - зачем что то красить под стекло, если можно изначально под него сделать?

И этот пост еще частично о нюансах изготовления чего либо, поэтому будет много пояснительного текста и самое рукоделие скорее во второй чати про термальный детонатор

Итак, погнали!

I. WESTAR-35

Вообще в сети есть 2 основных варианта, один прям сериальный и стилизованный под него

Но так как изначально он присутствовал только в мультсериале "Войны Клонов", где он был малодетализирован, то обе модели типа как бы он, хотя первый все таки прям канон, тк показан в сериале.

Я сделал оба) Конечно, хотелось сразу сделать все прям подвижное, разборное и под литье из смолы, но это слишком много расхода материала (одного фотополимера в процессе итак ушел килограмм со всеми переделками), поэтому остановился пока на частично подвижной печатной модели, укрепляемой смолой.

Теперь печатаем

Так как первая модель делалась под литье, то деталей, естественно, несколько больше, чем могло бы быть. серебристый (ниже уже черный) - бесплатная модель, распечатанная для сравнения и танцев со штангенциркулем для снятия мерок. Естественно, принтер печатает не сразу в идеальном качестве и детали еще надо обработать, для чего покрываем все слоем колера для выявления дефектов печати

ну что то типа так... Мелковатый. вроде на картинке смотрится круто, но на деле что то не то. поэтому он отправляется в долгий ящик. по настоящему ящик! к прочим прототипам, которые, в отличии от этого, скорее всего будут не дорабатываться однажды а отданы в дорбрые руки тому, кому лень делать самому с нуля, но не лень довести до ума то что есть.

Беремся за модель под кодом С2. так как у меня логичная, но иногда странная система нумерации, то поясню, что первой былп совсем кривая модель А, в которой к моменту печати Компас-3D умудрился на пустом месте нафигачить ошибок с топологией в таком количестве, что оказалась непригодной к печати кроме как целиком, модель B, которая будет однажды доработана
И вот собственно модели С. Но что могло бы пойти не так? а хрен его знает, модель С была хороша, но немного узковатой, а теперь уже модель С1.5, внезапно, будучи нарезана из одной модели, не то чтобы подходила всеми частями друг к другу... да и мысль о литье уже стала покидать мою светлую голову.... С плазмаганом такого небыло.... так как все модели пустотелые (с целью экономии фотополимера), то внутрь в 4 захода для каждой грани заливается эпоксидка - добавляет прочность, а также дает вес - но это уже опциональное - многие любят, когда обвес макисмально легкий, я же наоборот, не люблю "пушинки" и считаю, что вес добавляет натуральности общему виду.

Но хрен с ним, собираем, понимаем, что вот теперь нормгрунтуем. Внезапно выясняем, что у нас есть кисть для драйбраша и тестируем сухую краску на рукояти. чисто ради интереса. курок у нас на пружине, вставляется уже потом

почти идеально! теперь надо все покрыть лаком, докрасив ряд элементов

Готово. с парой нюансов - лак таки попортил эмаль и товарный вид... ну что ж теперь. пока останется как есть, так как позже будем делать второй точно такой же, ведь под мою броню их нужно два. ну и серебристая краска легла так себе...

будем экспериментировать с другим лаком. Но как бы то ни было - теперь у меня есть уже готовая модель и можно начинать делать пояс с кобурой под бластеры.

II. Термальный детонатор.

Конкретно это мандалорская модификация, так как в основной трилогии он был шарообразный. Тут все как я люблю - три стадии - моделирование, печать, снятие молдов, литье.

Моделируем. С размерами... произвольно, тк тут все делают кто во что горазд. впоследствии я уже подумал, что надо бы процентов на 10 побольше, но пофиг, тут все слишком отработано, чтобы из-за такой мелочи переделывать.

отпечатываем детали. так как это будет литьем, то дополнительно нужны бортики и сделанная под них основа, на которой будет держаться деталь

Модель А, уже отработанная, и перспективная модель В, если быть точным - все таки монолитный корпус добавляет сложностей при отливке, поэтому в перспективе он будет сборный. так как термальник это вообюще расходник, который будет "пропадать" со стенда и теряться с костюма, то я хочу сделать максимально быструю незамороченную систему "восполнения безапаса" в стиле развел смолу, залил и забыл. но пока есть как есть.

Делаем молды

И, наконец, мы можем заняться тем, ради чего все и затевалось - ЛИТЬЕМ!

заливаем молды смолой. так как изначально это печаталось, то мы можем посмотреть объем затраченного на каждый элемент фотополимера и не париться с тем, сколько эпоксидки нам потом понадобится. поэтому разводим несколько банок смолы сразу с нужными пигментами и заливаем в молды

Тут у меня весь процесс сразу - смола, молды с уже залитой смолой и конечный результат. Плюс еще отдельно держатель для термальника, который будет крепить его к поясу.

И вот так у нас получается по итогу. все таки отлитая линза смотрится куда красивее, чем покрашенная. Верхний правый самый первый экспериментальный, когда еще хотел линзу залюминофорить, но получилось так себе. Можно, конечно, внутрь и светодиодик запихнуть, благо сама модель спокойно модифицируется при сборке, но как по мне это уже лишняя заморочка, которую если и буду реализовывать, то когда нибудь потом и скорее по приколу.

Сама система не то чтобы прям предмерт собственной гордости за выдумку, но все максимально просто - к держателю на саклепки крепится стропа, создавая петлю для крепления к ремню (ну или любой другой крепеж), оба же элемента оснащены магнитом для надежности крепления друг к другу, плюс к тому же материал основы термальника ферромагнитный (тонер, обычнйы отработанный тонер из принтера, замешанный в смолу, не выкидывать же) и примагничивается даже без магнита внутри

Ну и на данный момент пока все)

Далее будем наводить красоту на наручах и бластерах, ну и будем делать остальные элементы брони. Ну уж к лету, думаю, управлюсь)

Создавайте, творите и не бойтесь закосячить - не получится сразу - получится потом!

А не пора ли что нибудь запостить? как то про музей лего влом, в царь-макете ничего нового (пока что), а прочее тоже влом.
этот пост будет скорее о прогрессе. Да, вроде что то то новое сделано, но не то чтоб прям на пост, скорее больше красота наводилась на то что есть.

Остановились мы на этом

да, после этого поработали на обвесом, поработали над ничем и пора бы хоть что то начать делать.

Доведем до ума наручи.
Было так:

Стало так:

Самое обидное - что ты часами сидишь извращаешься в 3д-редакторе, а когда доходит дело до покраски - начинаешь думать - нахрена так заморачивался? так что покрасить их было... утомительно

И еще ушел моток малярного скотча.
НА второй наруч помимо той же проблемы встала проблема, что изначально в нем было что то типа дротиков, но так как желания убивать еще одну дрель используя ее в качестве станка у меня желания нет, то я решил сделать что то типа... бластеров? хз, чем оно является, но решение пришло откуда не ждал - железки из вейпов смотрятся очень даже неплохо, хоть в финале я их и сделал чуть по другому.

Далее нужны шланги, идущие от правого наруча под броню. МОжет они силовые кабели, а может топливо для огнемета? хз, не думал об этом. но я хочу чтоб онеи были. можно конечно было найти какие нибудь трубки в строительном, но мне понравились силиконовые зонды для аспиратора - благо на работе оно имеет срок годности и периодически идет в утиль - но зачем такое добро просто выкидывать? лучше я возьму их себе, обтяну оплеткой и вставлю в наруч! тем более силикон мягкий и поддатливый, что в данном случае идеально и не будет мешаться. в качестве крпеления я решил использовать RCA-разъемы, подходящие по размеру к зондам, а также еще и разборные - в случае чего их всегда можно снять и заменить, а сами контакты использовать для крепления уже к броне

Далее наплечники
Да, в первый раз они были сделаны неплохо, но эмблема мелковата, да и глянцевый лак не сочетается с броней в полуматовом лаке. поэтому счищаем краску, делаем новые эмблемы, а дабы избежать проблем с покраской - делаем молды и отливаем сразу в "золоте"

заливаем смолу с пигментом, ждем и получаем результат, который клеим на заново покрашенный наплечник.

да, один приклеился чуть криво, но не критично - чтобы увидеть надо стоять и рассматривать с конкретного ракурса.

Далее нагрудник
все перекрашиваем и лачим.

А также спину, единственный элемент, который я делал не самостоятельно ввиду излишнего гемороя его делать без посторонней помощи хотя бы в снятии мерок и подгонке.

Хотя пару деталек-крепежей для будущего джет-пака делал сам

Пояс
Я очень мало работал с кожей, но решил делать по уму купив простенький набор для работы с кожей и минимум химозы для обработки - деньги небольшие, можно себе позволить
Делаю отрез кожи под пояс, а также петли для кожаного ремня, что будет идти по нему и на который будет крепиться обвес с пряжкой. застегиваться будет на фастексы на поямнице

И кобура для бластеров. это пока самое сложное - пришлось вычерчивать лекало и вырезать по нему. вроде неплохо, хотя элемент со сгибом я переделаю - пусть будут несколько частей с красивым шовчиком. но пока так - элемент, который я сделал буквально вчера и только сегодня займусь доведением до ума.

Ну и в общем то все, как бы да, вроде сделано немного, но результат на лицо. К тому же большую часть времени я возился с бластерами - от монолитной до подвижной модели, что в общем то не самая простая задача.

И, наконец, результат
Все вместе (хотя фотка чуть устарела, кой что доделано - наручи и наплечники)

В общем то осталось фигня - доделать обвес пояса, закрепить пластины на жилет и сделать подкладки для наручей - и, если уложусь в неделю, броня будет готова к первому полноценному выходу на EpicCon (а не уложусь - будет 2 недели до VK Fest'а)

Ну и на данный момент пока все)

Продолжение проследует... Однажды...

Создавайте, творите и не бойтесь закосячить - не получится сразу - получится потом!

Хеллоу, амигос.

Возникла задача - согнать 5-6мм. с плиты для 3Д-принтора. Она сделана из алюминия, толщина 12,5 мм. но столько толщины человеку не нужно, т.к. она греется вечность. Вощем надо согнать лишний жирок к лету. :)

В принципе, у меня есть офигенная летучка для универсального 679 фрезера, но плита имеет размеры типа 340х350 или как-то так. А у старых фрезеров стол такого хода не имеет. Поэтому придётся делать на ЧПУ-портальном, у которого поле порядка 0,5х1,0 метра.

Ессесно, начинаем с моделирования и чертежатины.

Под станком намутил кусок железия 40Х, каковой незамедлительно распилил на ленточке в размер +2мм припуск под обработку торцев.

Немного токарной магии и... цанга ER20 Ф1\2" заходит чудесненько.

Окей. Время кастануть пару фрезерных заклинаний:

Подачи крутятся, бабосы мутятся. :) В итоге, через полчаса в чаду кипящего масла тадааам:

Время шлифовать, сверлить и резать резьбу. Самое сложное в сверлении всяких кривулек - намутить подкладок, шоб всё на всё опиралось. В данном случае, подкладка это резец.

Нуок, чо. Первый запих инструмента в шпиндель и... вроде нормас:

Так-так... Теперь желательно проверить работоспособность. Поскольку, даже самые смелые ребята опасаются получить в лоб вылетевшим резцом, в качестве экрана устанавливается кусок ДСПшки:

Вжууууух! Зарабоооотало! Обороты 3+ тысячи. Маловато для такого шпинделя. Он ващет до 20 тысяч гонится. Но пока так. Потом попробую поднять до 5.

Хммм, чот рез какой-то странный. Ёба, да у меня же резец не той системы! Во, дурень-то а! Надо правый, а я воткнул левый... Правый это в токарном смысле слова. На нижепредставленной пикче он как раз таки слева. А называется правым он потому, что при работе на токарнике он даёт рез по направлению от передней бабки к задней.

Во, теперь норм. Заколосилось. Тестовый проход по люминию (три, если быть точным) - вполне годняк, ребят!

В итоге что:

1. баланс инструмента крайне важен, в отличии от летучек для традиционных низкооборотистых фрезеров! А тут в любом другом положении резца начинается биение. Это и для станка не круто и на чистоте поверхности сказывается наиговнянейшим образом. В принципе, диаметр летучки получился порядка 100мм. - вполне нормально, я считаю.

2. скорость шпинделя от 2,5 до 3,5 тысяч. И надо будет тестить более высокие скорости. Но чот ссыкотно, честно говоря. Но нужно. У этих шпинделей на таких оборотах момент крайне скромный.

3. съём за проход пробовал до 0,25 мм. чешет без проблем при подаче порядка 0,3 м.\мин. При съёме порядка 0,1 подачу можно развивать до 0,6-0,7. Но чем выше подача, тем ниже чистота получается. Логично, чоуш. Для чистового я бы давал не более 0,4 метров.

Кактатак.

Продолжаю наблюдение, чоуш.
