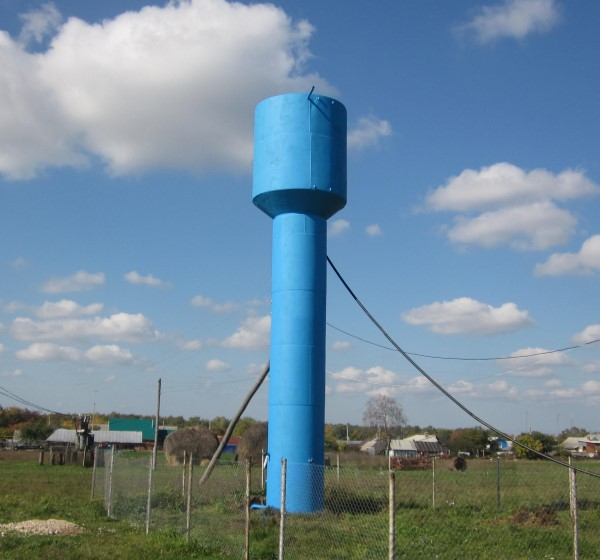

Есть, точнее - уже была, наверное, это 80-е годы, водонапорная башня, примерно как на картинке.
Рядом скважина, в скважине - насос, на башне - контактные датчики, то бишь пара железяк, до одной вода дошла, до верхней - насос вырубается, расход идет, вода потеряла контакт с самой длинной (из двух) железякой - насос врубается.
И все хорошо.
Летом.
А дело было в Рязани, точнее рядом - в Солотче, профилакторий радиозавода.
И вот пришла хорошая такая зима, и железяки обмерзли.
А значит - умная автоматика решает, что воды там нет, и качает...
Докуда качает? А пока не польется через верх, но и когда польется - качает.
Хорошо, нашелся человек, который это заметил и тупо выключил.
И что делать?
Чешу репу, немного думаю, вспоминаю школьные уроки...

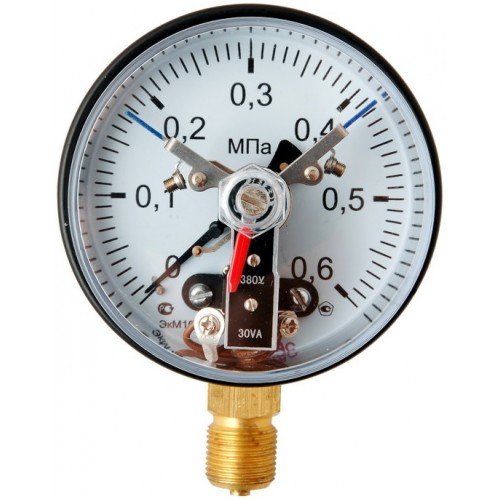

В приямке, метров 7-8 от башни, где насос и автоматика, ставлю электроконтактный манометр, вот примерно как на второй картинке.
Ну, вы же помните, как я про давление намекал?
Ну что тут может пойти не так, физика вроде со школьных времен не изменилась?
Имеем: погружной насос, мощный, сцуко, глубоко - не помню, но там не 20 метров было, а глубже, потом труба от насоса до приямка, потом труба от приямка до башни.
Насос выключен, манометр мирно показывает давление, то бишь на какой примерно высоте в башне вода стоит.
Включаем систему.
Насос включается и манометр... ага, показывает то же самое?
Да нет, идет гидроудар, манометр аж подпрыгивает, стрелка показывает - все, хватит воды! и выключает насос.
И что после этого показывает манометр? После резкого сброса давления?
Правильно, он резко подпрыгивает в обратную сторону, стрелка замыкает другой контакт, и умная автоматика понимает: пора, нету воды, включаемся!
И включается...
Дальше - к строчке, следующей за строчкой "включаем систему"...
Вам уже весело? Мне вот тоже было весело...
А чтобы не только мне было весело, идиотский вопрос: как решить эту задачу минимальной кровью?

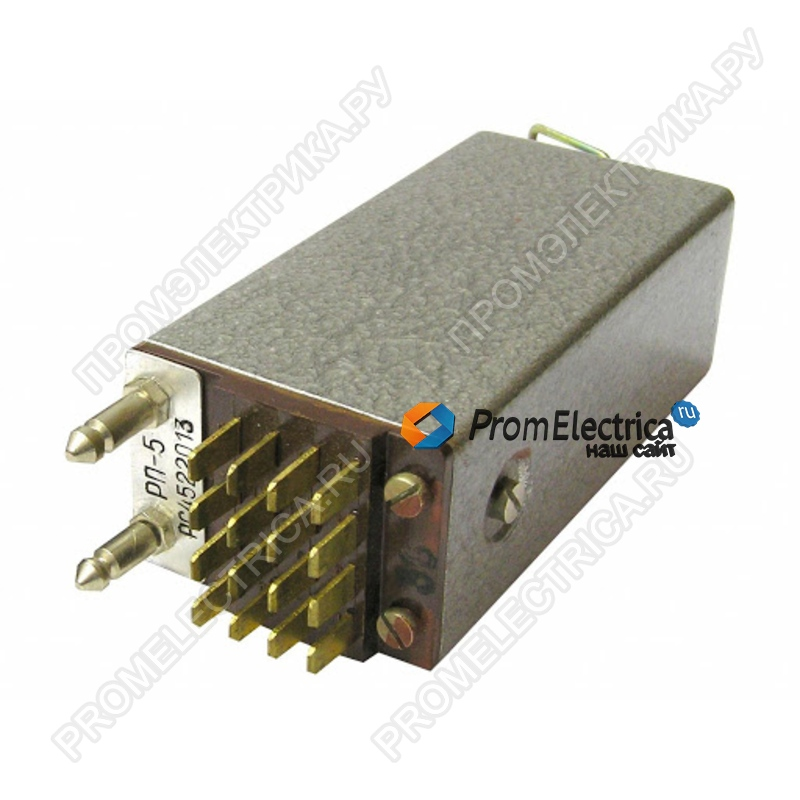

И да, электроники там не было вообще - этот манометр просто перекидывал поляризованное реле вот такого типа, потом еще одно промежуточное реле, и потом уже мощный контактор, на насос...
