Сделал себе столик для покраски всяких столярных изделий, хочу поделиться фотографиями результата.
Столешница и основание из 18мм фанеры, ножки из дубовых реек, всё покрыто льняным маслом.

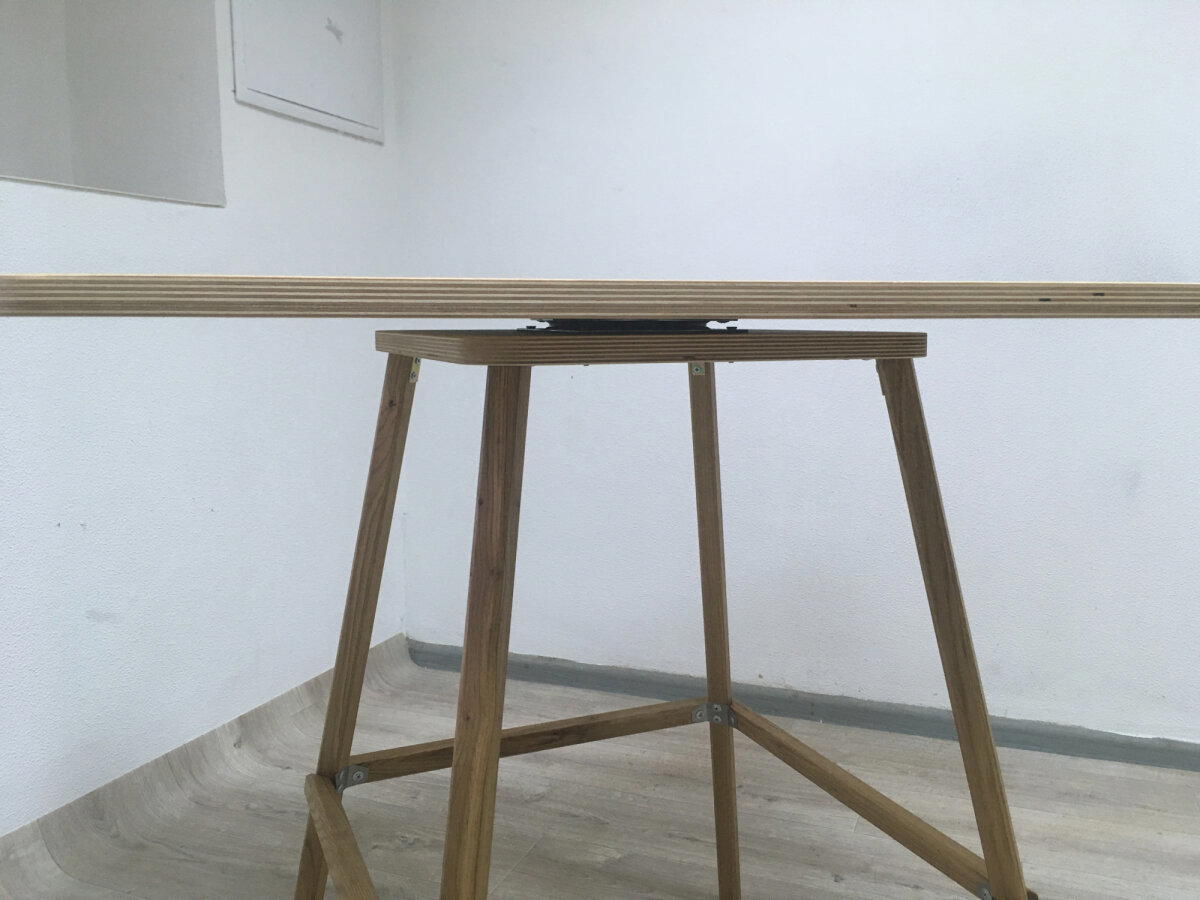

Для поворота столешницы на основании использовал поворотную площадку для ТВ из магазина мебельной фурнитуры.

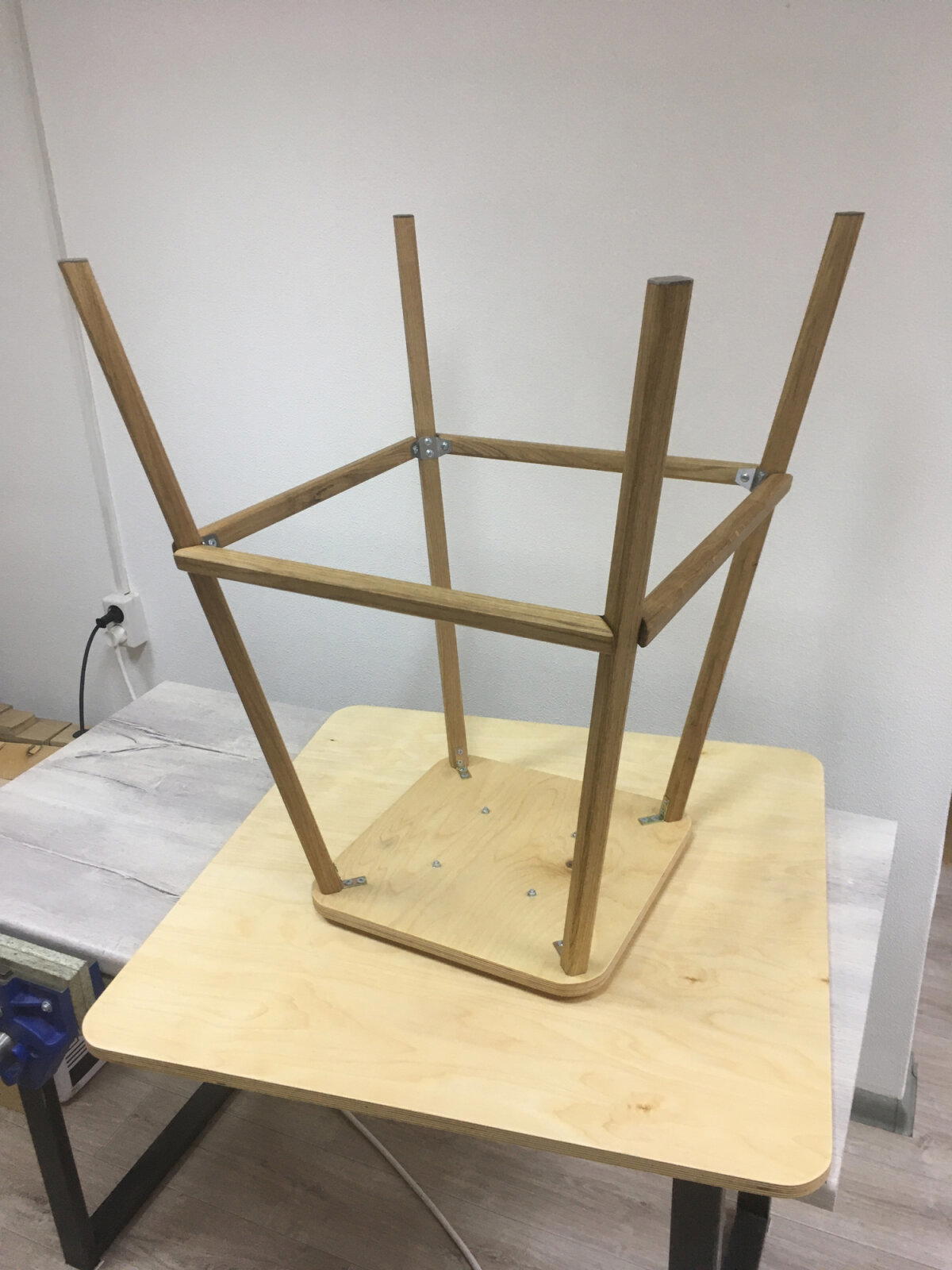

Вот так столик выглядит снизу. На ножки приклеил площадки из искусственного фетра, чтобы лишний раз не дырявить линолеум.

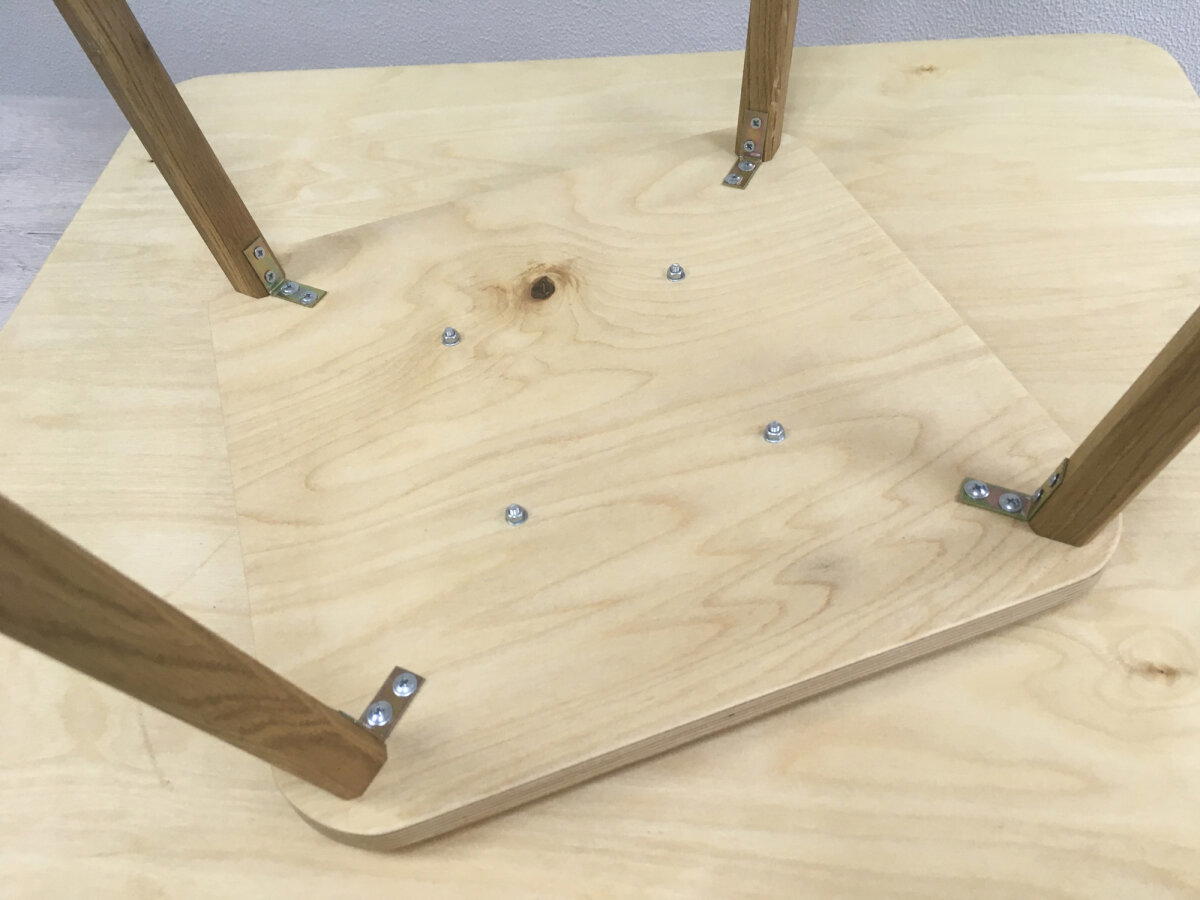

Чтобы закрепить поворотную площадку, прикрутил её саморезами к столешнице и винтами к основанию (только саморезы использовать не получится, т.к. в собранном состоянии туда уже не залезешь, чтобы прикрутить вторую деталь. Я сначала вставил винты, с другой стороны прикрутил подставку саморезами, а уже потом на винты надел основание и закрутил гайки).
Ножки прикрутил к основанию на уголки, поперечные рейки с ножками соединил самодельными уголками, которые сделал из обрезка стальной линейки.
Я пока не настоящий столяр, а только учусь, так что не кидайте тапками за саморезы и уголки, соединил всё как сумел, главное, что держится нормально)

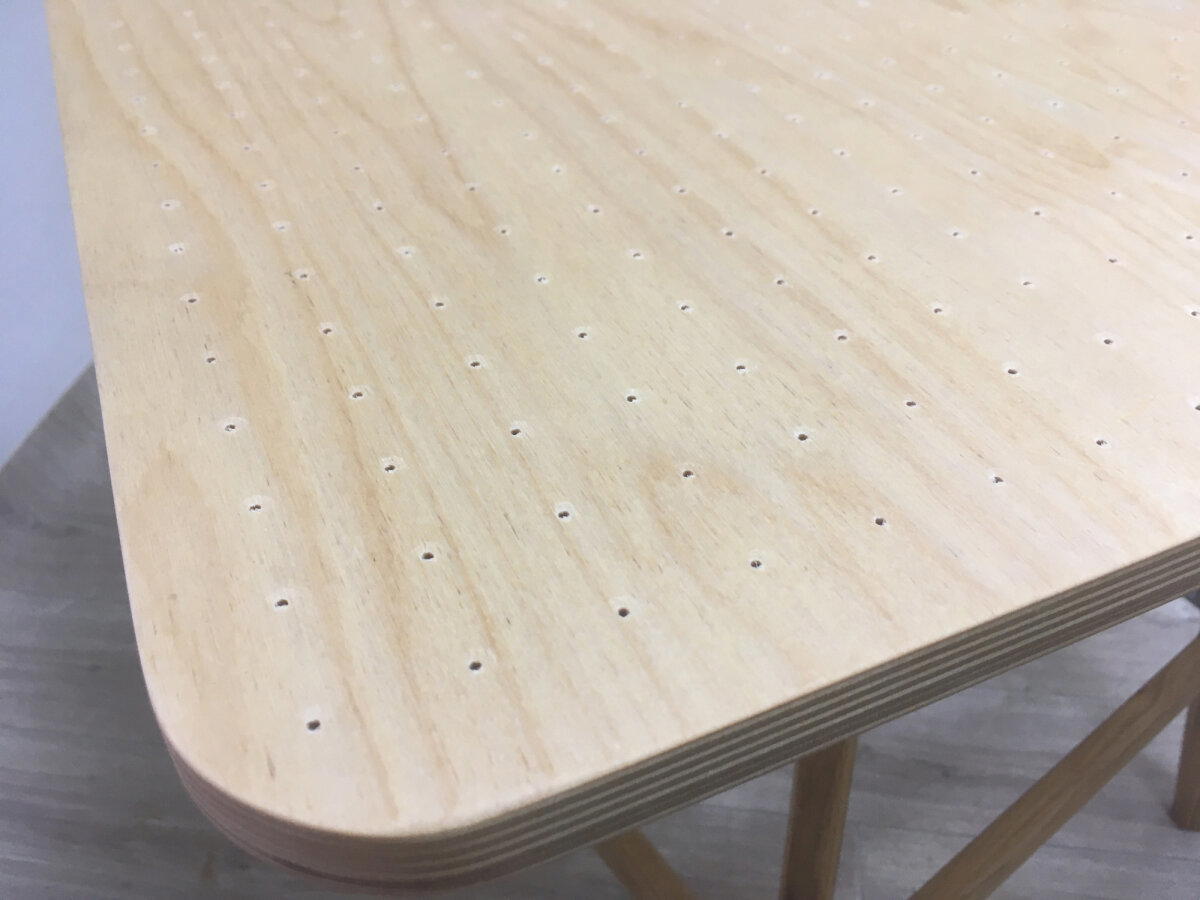

В столешнице просверлено 841 отверстие диаметром 2мм.

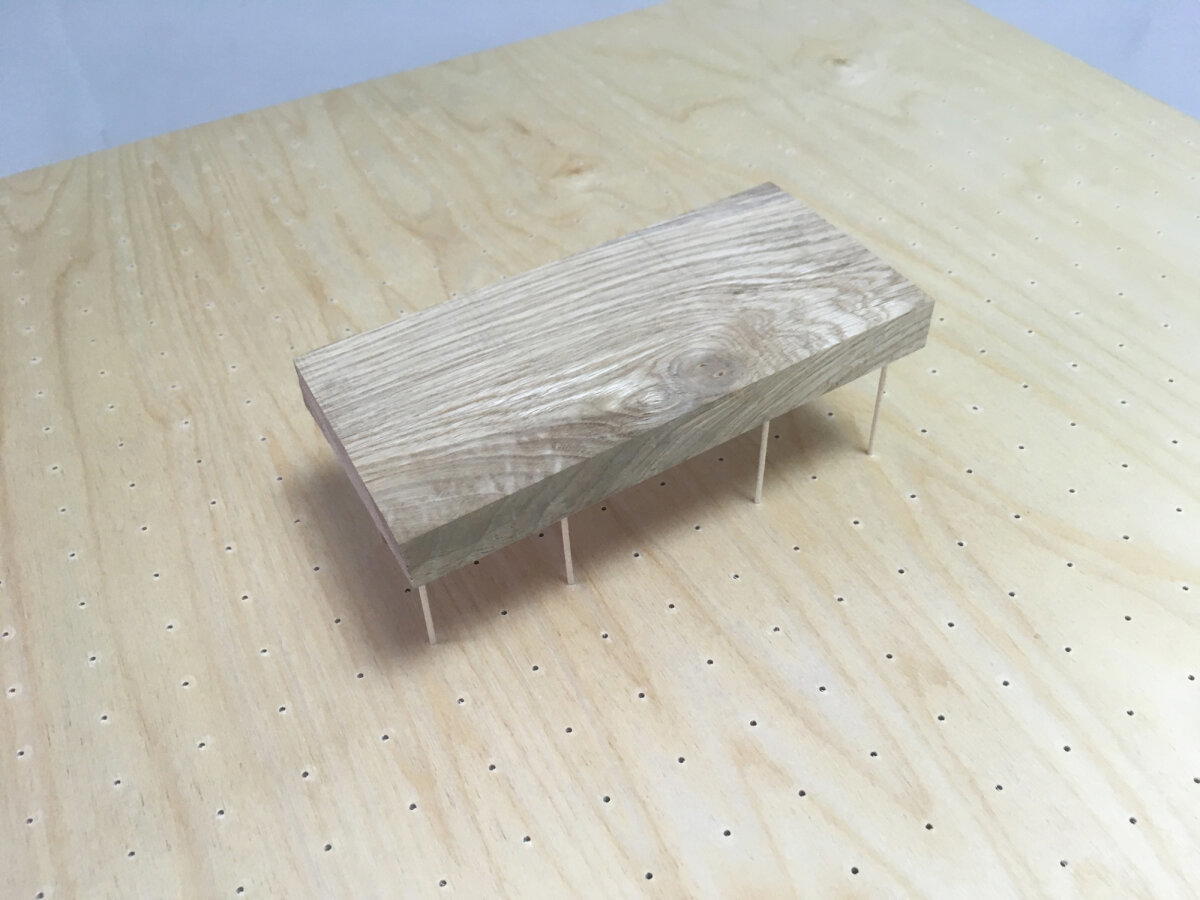

В отверстия можно вставлять зубочистки, чтобы потом на них поставить детали для покраски.
Все отверстия одинаковой глубины, а зубочистки одинаковой длины, поэтому установленная деталь не болтается.
Для тяжёлых деталей или для покраски собранных изделий можно просверлить отверстия большего диаметра и вместо зубочисток использовать заточенные шканты.
Результат для тех кому лень читать: По деньгам получилось на 3300 руб, по ценам 2021 года
