Помните, я делал приспособу для зигования? Ну так доделал же! И даже кинул свои первые зиги на листовой алюминий!

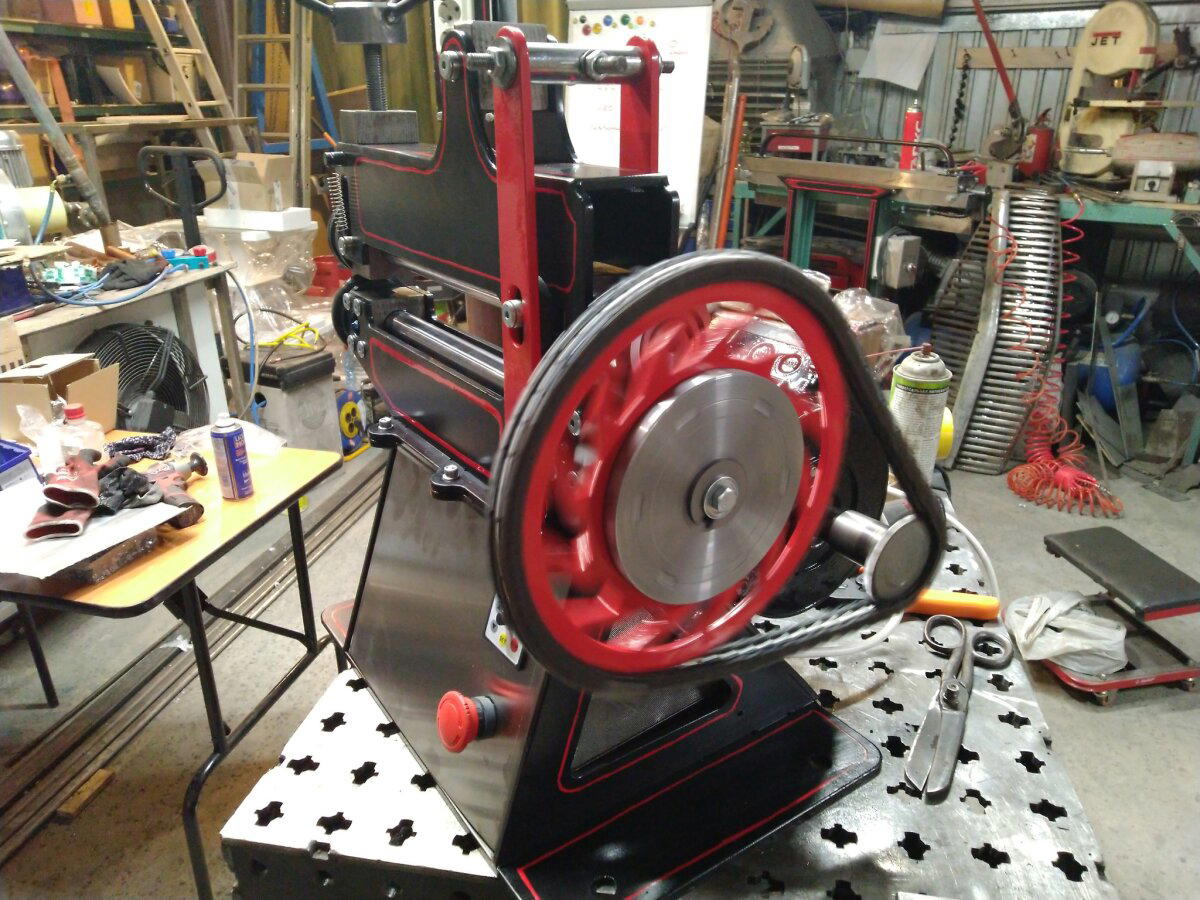

Как видно из картинки, швейная машинка Сатаны работает. Крутится с максимальной неистовостью.
А экстерьер был обезображен как бы "цировками". Как бы, потому, что это дрянь какая-то кривая. Ну а с другой стороны - это я первый раз взял в руки кисть для пинстрайпинга. Да ещё и в мастерской было всего +12... Руки к краске примерзали.
В принципе, всё сошлось, всё работает. Все штучечки встали на свои места. И даже такие мелочи как пресс-маслёнки не были забыли.
Как видно из картинки выше, ролики тестовые, сделаны из тридэпринтера. :)
Ну, в принципе, если им дать заполнение в 100% сколько-то проработают. Но, поскольку в целом видно, что изделие работоспособно, надо брать нормальную сталь, точить, калить и полировать. Чтобы результат был лучше чем вот это:

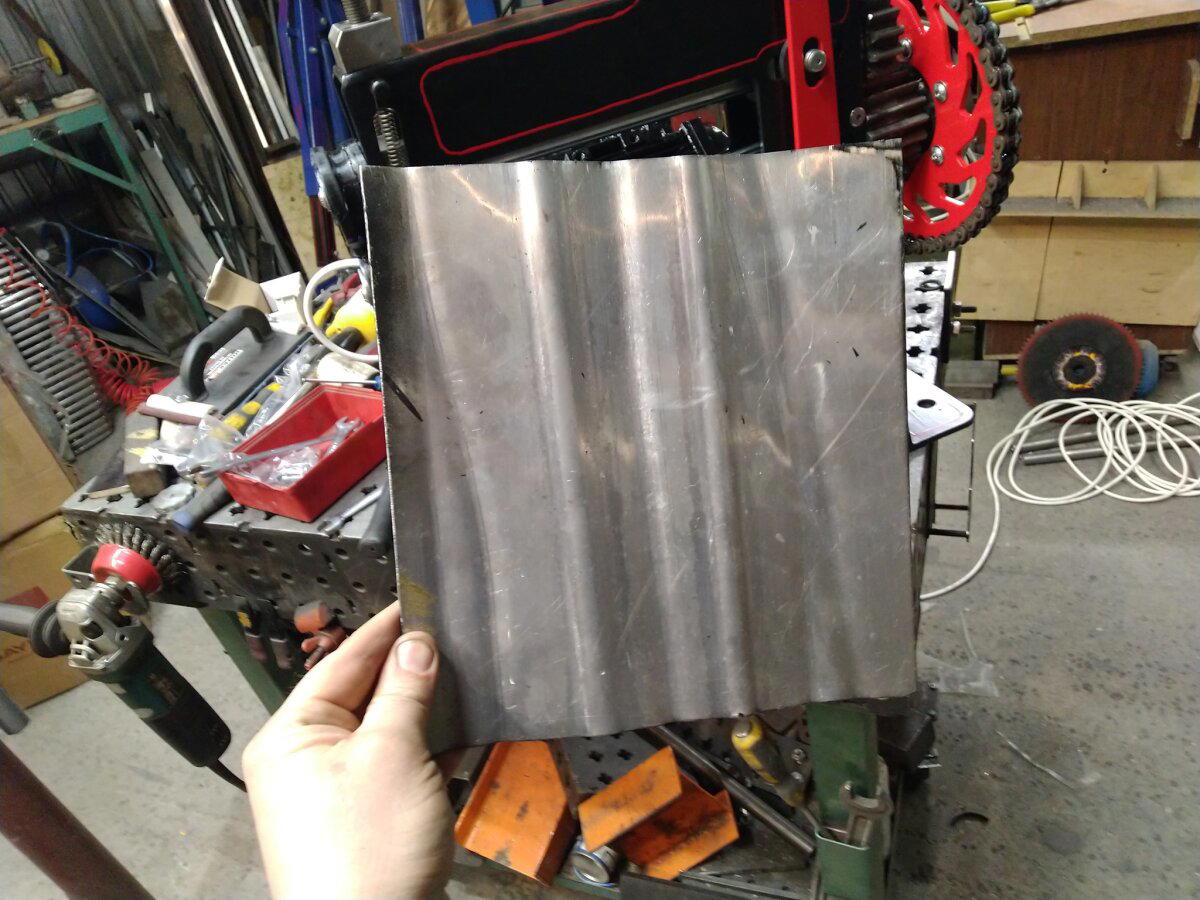

Оу-еее. Иван Михалыч сделал алюминиевый шифер! :)
Теперь по недостаткам. Мотор у меня 500 об\мин и 0,5 КВт. Расчёт был такой: я гашу обороты в три раза цепной передачей, с отношением 3,28. Получаю 152 оборота. И ещё гашу в 10 раз частотником, давая 5 герц вместо 50. Получаю 15 оборотов. Это отличная базовая скорость, от которой можно чуть спуститься или подняться. Более того, эта схема, только с ещё бОльшей редукцией была опробована на галтовке, которую я сделал год назад. И работает! НО! На галтовке двигатель таки 1,5 Квт. И на 5 герцах он спокойно крутит барабан с 30-35 килограммами засыпки. А полкиловаттник, увы. На 5 герцах не осиливает даже просто стартануть. В итоге, зигование производится на частоте в 20 Гц. Это много. Но не беда. Я уже заказал соосный редуктор 1:40 и в субботу поеду забирать. Т.е. план такой: электромотор переезжает левее. Всё равно сверху будет рабочий стол - так что переезд на 20 см. левее пройдёт даром. Мотор втыкаю в жопу редуктору, а с вала редуктора имею прямую или почти прямую передачу на приводной вал зиговки. Т.е. здоровенная красная звёздочка увы, уезжает нахуй до следующего проекта. А будет маленькая. Зубов на 14.
Как-то так. Не легко поднимать станкостроение, не будучи не то что инженеров... ваще не имея высшего технического образования. :)

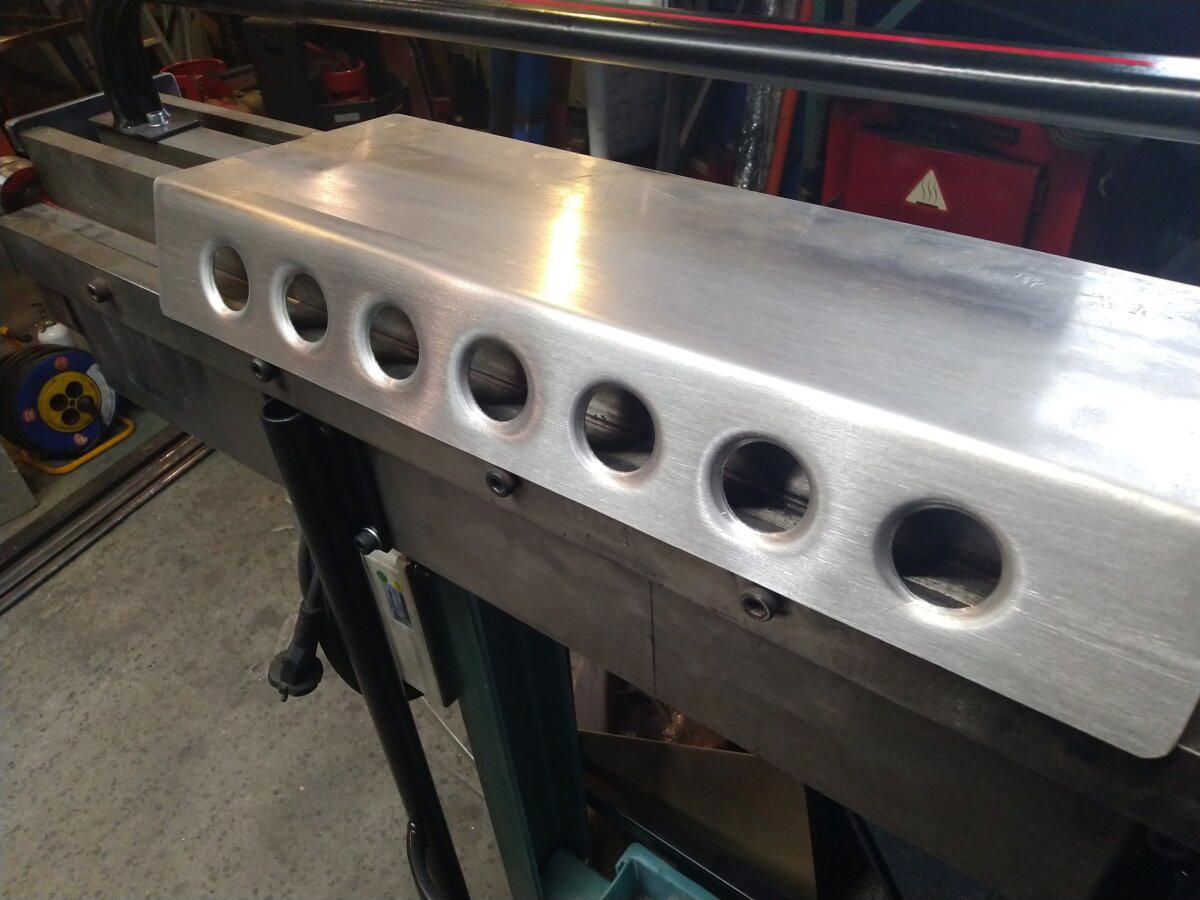

Впрочем, чтобы не сильно расстраиваться, я запилил т.н. dimple die. Как по-русски - я не знаю. Дырковыгибатель? Хз, короче. И дал вот так:

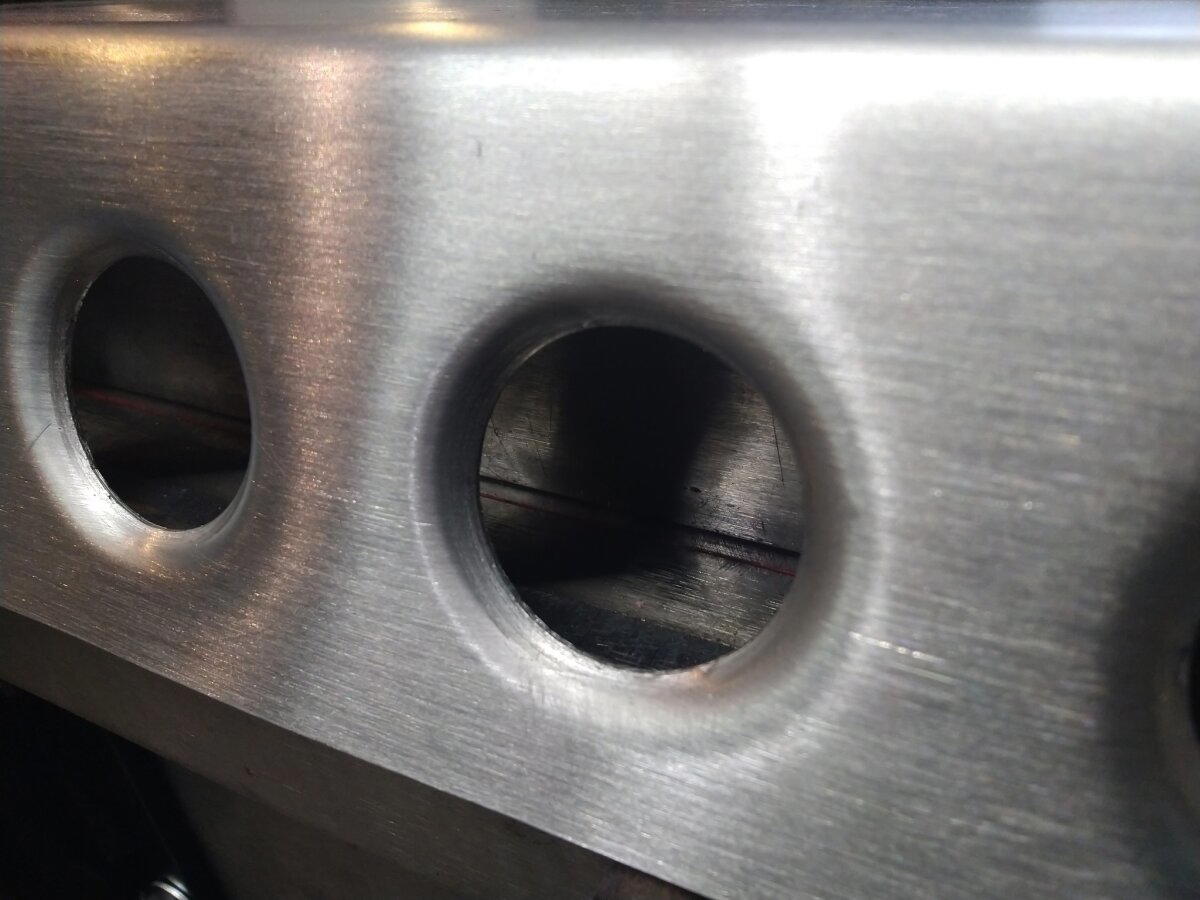

Весьма канонично, я считаю. Учитывая, что сегодня должны привезти заказанный шринкер, вангую что через немного времени одна малоизвестная мастерская вплотную зайдёт в изготовление изделий из листового металла. :)
Не умею в 3д, как тут предлагали сделать макет для 3д принтера, так что сделала, что умею. И это маленькая вязаная игрушка Чистомэна в нашем любимом одеянии и да, с плащом в жопке, куда ж без этого! Не представляете, сколько раз я эту жопку переделывала, чтоб она такая сочненькая получилась, а потом её спрятала в плащ, да ужж, разум и логика. Всё как мы любим. Ну может тут чуток видно:
Я даже не уверена, что сфотала её, когда ещё плащ не был пришит.. вот это косяк, конечно, столько работы и всё под ковёр -_-
Размер игрушки получился 7,5 см. Брелочек.
Вязала нитками Ирис и Пехорка Ажурная, это тонкая мерсеризованная хлопковая пряжа, если взять другую, или, оужас, вообще акрил - я хз что за монстр может получиться, тут уж на свой страх делайте. Делать можно. Не зря ж я так подзадержалась с этим постом - всё схему вылизывала! Двух чистоменов связала, чтоб точно проверить! Вязать можно с плащом смятым, с плащом прямым, без плаща вообще - потому что сочненькая жопка, как я уже сказала, всё равно в наличии.
Тема не новая, здесь уже были посты с этой пушкой, поэтому сильно не кидайтесь.
И так, имею дачу в 30 км от города и 5 км. от вышки Теле2. Купил "свисток 4Г" хуявей с вифи сразу с безлим.симкой Теле2. Брал на алике, но продавец в Краснодаре.
Поставил модем на чердаке дома, более менее скорость была, инстаграмм работал, Пикабу читалось. Но рабочие вопросы уже зависали - загрузка фото на сайт никакая. Вот что показывал спидтест.
Ещё бы.... Дача находится в огромной яме на берегу реки. И вокруг стоят дома и высокие деревья. Это я сфотал в направлении вышки связи))) где-то там она в 5 км....
Начал изучать вопрос по усилению сигнала инета. Можно купить панель с mimo за цать тыщ рублей, но я не ищу лёгких путей..... и как оно бывает, все дороги ведут к kreosan с его 3/4g пушкой и на сайт https://3g-aerial.biz/wi-fi-3g-4g-pushka-analiz-i-raschet (не реклама)
так же можно воспользоваться их же приложением cantennator.
Расчет на антенну, главное правильно ввести частоту на которой работает станция/вышка. Опять же из Ютуба узнал, что есть приложение. Не реклама.
Приложение показывает к какой станции подключен телефон и частоту. На скрине моя станция в левом верхнем углу голубая, сейчас к ней не подключен, потому что нахожусь на 1 этаже дома, но если подняться на чердак то тел. сразу подключится к ней. А я нахожусь в правом нижнем углу - красная точка за плюсиком.
В общем изучил вопрос по изготовлению антенны, нашел лист 1мм. латуни, купил шпильки и гайки и сделал все по размерам. Вот.
Повесил антенну на мачту, направил в сторону вышки и подключил к модему через переходники по технологии mimo.
Добрейшего денёчка, уважаемые. Я понимаю, что скорее всего набигут любители услуг за три копейки и начнут пузыриться хейтом, но тем не менее, разрешите отрекомендоваться: я - рвач. :) Ну да, тот самый слесаришка, который не хочет работать за три копейки и дерёт с трудового народа деньжищщи за всякую мелочь.
Приходит, значит, ко мне заказчик и показывает вот это:
Что же это такое? Оказывается, это муфта, соединяющая вентиль и само запорное устройство (ну типа шаровый кран). Заказчик сделал ремонт в ванной, поставил какой-то гипсокартон и теперь у него штатная муфта коротковата. Он её отнёс к Мастеру, который месяц ебал мозги и родил нечто. Т.е. распилил его муфточку на эрозии, сделал проставку и... и всё. На этом мастер потерял интерес к работе. Да ещё и длина проставки оказалась больше чем нужно. Нужно было 7мм, а получилось 10. И теперь заказчик хочет сделать с этим что-нибудь, потому что все отказываются и продолжать работу за Мастером и делать новую муфточку.
Вообще, мне не ясно, что дальше планировалось делать. Склеить? Спаять? Просверлить отверстия и вкрутить поперёк винтики? Непонятно. Но понятно, почему все отказываются делать такую новую. А чем и как промерить шлицы? Т.е. это же не под напрессовку, где если что - нагреть можно и как-нибудь затолкать. Муфта садится на капролоновый поводок. Т.е. вариантов приклеить или там насадить на прессовую посадку особо и нет. Ща прогрессивная общественность скажет - положил делать на сканер и... Простите, лиловые хуи.
Не знаю, кто как, а я по такому изображению построить нормально шлицевую не сумею. Да и просто не вижу смысла в такой "работе". Однако, у меня есть то, его нет ни у кого. Большой Проектор. Интереснейшее измерительно-сравнительное устройство на начало-середину прошлого века. Кинул штучку на предметный стол (да-да, кто имел дело с измерительными микроскопами, узнает. Такие же столики на ММИ и БМИ):
Получил увеличенное в 50 раз изображение на рабочий стол. И тупо обвёл его ручкой. А уже масштаб 50:1 - на сканер.
Согласитесь, с таким размерчиком работать поудобнее? :)
Ну и после непродолжительных ласк в САПРе получаю модель:
Дальше уже совсем просто. На токарном из прутка латуньки точнул бобышку и просверлил её по центру, заготовку поставил на эрозию и давай жогово делать:
Ну и в результате - нормальная муфточка:
И посадка приятная. Не тугая, но и не болтается. Прям вот только-только чтобы под своим весом не сваливалась:
А теперь - самое интересное. ЗА ЧТО ТУТ ЦЕЛЫХ ШЕСТЬ ТЫСЯЧ!!!!???? Да хрен его знает. В принципе же в каждом гараже стоит микроскоп на полтонны весом, выпущенный в количестве менее 2000 штук за всё существование СССР. В каждом гараже есть токарник и проволочно-вырезная электроэрозия. И самое главное, совершенно точно, любой бы справился с такой задачей, просто у него оборудования нету. :) :)
Резонный вопрос. А как же оно делается на заводе, чтобы не стоить столько денег. Да тоже просто. Сверлится центральное отверстие, а потом протягивается протяжка на 40 зубов. На автоматизированной линии протяжка такой муфты занимает примерно полминуты. Потому и ценник не высокий. А когда в индивидуальном порядке - извините, но вот так.
Да, разумеется, можно было бы напечатать на тридэпринтере, или запихать куски предыдущей муфты в трубку и опаять, или допилить эту вставочку и использовать. Но, простите, у меня нет желания сделать как-нибудь, лишь бы подешевле. Я ж не пакистанец. Я стараюсь делать хорошо. А хорошо - не дёшево.
П.С. если чо, весь это металлизм в режиме онлайн происходит в телеге, ссылка в профиле. Только это, ребят, прошу понять и простить... канальчик некоммерческий, поэтому там рекламы нет. Сорян.
Пишет мне приятель, мол тут какие-то дятлы на металл вывозят делительные головки для фрезерного станка, тебе надо? Ну надо, говорю. Вощем, выкупили у дятлов эти головки условно за бутылку коньяка и ящик пива. Одна вроде ничего, а вторая - даже не работает. на запчасти только если, благо они одинаковые.
Вощем, вот в таком сохране она была:
Ту, которая "вроде ничего" - сразу в шкаф убрал, до лучших времён. А какая "убитая" - решил разобрать. Дело было осложнено тем, что заводские хуерукие уроды зачем-то лупили по шпинделю молотком и расклепали его так, что гайку хрен свернёшь. Но нет таких крепостей, которые бы не взял падкий на халяву гаражный морлок и куркуль. Вэдэшка, болгарка, труба в качестве удлинителя ключа и железка раскидана:
Корпусок - моё почтение. Вполне достойный. Да и внутрянка живая:
Вощем, туда-сюда, тут надфилем убрал задиры, там подполировал, тут маслицем смазал ииии...
Оказывается, если ремонт УДГ производить руками, а не жопой, в которую вставлена кувалда - то вполне можно добиться успеха! Короче, штуковина заработала. Смотрю на неё и думаю. А чего-ж я её не покрасил-то? Разбирал же всю... Ну а чего красить? Я же не знал, заработает она или нет? Ээээх. Пропади всё пропадом. Разбираю ещё раз и делаю некоторую промышленную археологию с помощью шабера и болгарки. Тёмно зелёный, светло зелёный, серый и коричневая шпатлёвка. Все слои на месте. :)
Красили на заводе - настоящие мастера. Прямо по лимбам, маслёнкам, болтам и т.д. Но это ничо... Это мы поправим. На халяву - и хлорка творог. А тем более, когда ящик пива и коньяк отданы! Вощем, разница между лимбом курильщика и лимбом здорового человека - налицо. Теперь хоть читается.
Ну и укутываю всё, что лишнее в малярный скотч и крашу.
Краска Bitzer Green RAL6000. И лак полуматовый. Вроде ничотак. Внутренняя красная - родная. На 68 год.
Ну и чем это всё закончилось... Мне по нраву.
Все показания читаются отлично:
"Шмыргалка", а по паспорту "стопор угловой". Но мы-то знаем, что сюда попадали болевшие рахитом затворчики от трёхлинейки СергейИваныча Мосина...
Ну как-то так. Теперь даже и не знаю, та голова, которая "ничего вроде" - лучше ли этой? :)
Хеллоу, геноссен. Сегодня у нас планетарка для какого-то микроэкскаватора. Вот такое вот получилось в итоге:
Картинка для привлечения внимания: готовый собранный редуктор.
Вощем, дело было как. Сперва ты покупаешь японский мини-экскаватор и используешь его, радуясь жизни и деньгам. А потом экскаватор ломается, а в стране "кажется что-то случилось" и запчастей больше не достать. Не, ну предвосхищая бурю эмоций - можно, разумеется, купить через Казахстан. Но это будет в три раза дороже и неясно когда. А простой экскаватора - это прям существенные деньги. Порядка 30-50 тыщ в сутки. Короче, заказчик хочет вытряхнуть останки и сделать лучше и новое.
Останки вот:
Нуок, чо. В принципе, всё же просто. Берём болванку из 30ХГСА и точим. Попутно получая парик Мальвины.
После точки вышло так:
Теперь настраиваю немецкий зубофрезерный станок высокого класса точности (Pfauter RS-00) с помощью оптического коллиматора КО-1 (ща в камментах будет кококо, что оптика избыточна, лишь бы денег побольше содрать! Но он у меня есть. И с его помощзью угол будет точным, а не примерным)
Ну прям ваще точным:
И, собсна, режу зубки. Потому что если не я, то кто?
Снизу обнижение - это так по заводу. Не спрашивайте зачем. Если отмотать вверх, там на останках заводской - тоже такое же. Окей. Теперь надобно подвергнуть полученное термообработке.
Негрошестерни ооочень хороши. Но не то. Дело в том, что саттелиты сидят на игольчатых подшипниках. Т.е. ось саттелита является одновременно поверхностью обкатки роликов подша, как будто бы она - внутренняя обойма. А внутренний диаметр саттелита является внешней обоймой. Т.е. он болжен иметь высокие показатели цилиндричности, округлости и чистоты поверзности. А значит - его надо шлифовать. Более того, весь этот пакет саттелитов сверху и снизу накрыл железяками. Т.е. высота шестерней обязана быть одинакова. Иначе при прикручивании верхнего диска у нас что-то может перекосить. Но, разумеется, было бы достаточно зачухать шкуркой на палке, а это всё - лишь бы деньжищ содрать. :)
Нуок. Сперва - плоская шлифовка всей кучи шестерёнок. Шлифование выполняет станок Jotes SPD-30B.
СОЖ бы поменять пора... несвежая какая-то.
А теперь переходим на внутреннюю часть. Для этого на немецком универсальном круглошлифовальном станке Heckert VMV 125\250 сперва делается оправка под запрессовку шестерни:
А потом производится внутренняя шлифовка самих сателлитов.
Ну и вот, такие сателлитики получились:
Центральную шестерню сделал точно так же. И схематично не показал. :)
Ясен пончик, что работать не будет. Несомненно, деньги слупил с заказчика зря, потому что всем известно, что пакистанцы, например, просто наварили бы и шлифанули болгаркой и ходило бы лучше оригинала. Но увы. Где пакистанцы, а где я... я, кстати, в телеге. Телега в профиле. Канал бодро-общительный и онлайн-описательный. Единственное, там, ребят, нет рекламы (кроме того, что сама телега пихает - тут уж сорян). Но тут уж извиняйте... скидочки на ноготочки, формирование инвестиционных портфелей и тому подобное вам порекомендуют в других местах. :)
Вышел во двор ночью, где стоял кусок грязи, доехавший до меня 2000км за два дня.
Стремный пирожок
Прошло пол года как отец умер, мы поделили наследство, я забрал его машину. Его жене остались 2 квартиры, старая тойота, и, наверное, часть ипотеки на одну.
Батя хотел японский внедорожник, и, наконец, купил его. Я хотел додж авенджер, но получил витару. "Наверное, на ней можно ездить. Как на каршеринге или скутере... Мне ездить. Моя теперь." — подумалось.
Машина еще не успела остыть с дороги, когда я поехал на ней кататься по ночному поселку. Витара сквозь метель ползла по пустынным улицам, подвывая вырезанным катализатором. На душе стало спокойно. Возникло чувство, будто эту машину батя мне дал покататься на время, и надо будет ее вернуть, значит он где-то ждет, просто я далеко уехал. Древняя магнитола не подключалась к телефону никак, поэтому я просто крался в тишине и тяжелых раздумиях с воспоминаниями из детства.
Машина была отмыта, заменены дворники, лампочки в подсветке номера, отбойники капота, ей также были куплены разные безделушки типа троса, тряпочек, омывайки, летних шин, щеток и других мелочей.
Ее цвет зависит от освещения сегодня... Серая/фиолетовая.
Изначально были планы спихнуть ее и купить красный авенджер или гранту. Но разрушились эти планы после первого нормального снегопада об полный привод.
Она совсем не гонка, хоть и может рвануть с места. Совсем не дрифт корч, хоть и может красиво вальнуть боком по каше. И не ракета, ведь не управляется нормально после 120км/ч. Однако, набеспределил, нагонялся и накатался пьяным я до этого, а потому мне было катастрофически срать на все "недостатки''. Все недостатки перекрываются моим ехидным лицом, когда я проезжаю мимо пузотерок по снегу, глубиной до порогов, дергаю застрявших людей или переезжаю тротуары, срезая выезды с парковок.
Жрет витара как 2,5 наши семейные машины вместе взятые. Что оказалось сюрпризом для студента типа меня. Два раза в город — пол бака нахуй!
Цены на комплектующие оказались, кстати, приемлемыми. Подвеска не особо дорогая, а движки еще ни у кого не ломались, хоть и масло хавают безбожно.
После месяца владения влюбляюсь в нее только сильнее.
Последнее напоминание в ней об отце случилось неожиданно. Свернул ночью с освещенной трассы на неосвещенную и поймал себя на мысли, что никогда не включал фары. Т.е. был сделан автосвет. Батя давно таким грешил на многих своих машинах. Где-то фары загорались от включения передачи, а тут просто было так настроено.
Лампы в линзах не давали хорошего света, но в голове все равно промелькнуло: "спасибо, пап."
Тут я мелкий мешаю бате спать после суток)
Но откровенных исполнений или насилия над машиной не доходило и не дойдет по одной простой причине: я все еще подсознательно считаю, что это его машина. И он просто дал мне ее на время.
Может, это к лучшему, ведь гонять я любил когда-то, хоть и абсолютно не умел, боясь машину, вцепившись в руль, но прожимая газ.
Попала мне в руки очередная ржавая чугунина. Ну вы же понимаете, что если ржавая хреновина просто лежит в мастерской, то она пинается из угла в угол и занимает место. Что сделать, чтобы прекратить это? Вариантов два: выбросить или поставить на ход и приобщить с лютому металлическому движу. Я вот за второй вариант... потому как эту железку уже один раз выбросили :)
Итого, смотрим:
Штуковина не крутится. С ручного тормоза не снимается. Печаль-беда. В крайнем случае - пущу на запчасти. У меня есть такая же точно, только рабочая.
Как они по этим отложениям говна определяли хоть что-то?
Зато по шпинделю и гайке не лупили кувалдой. Это ценно и встречается не часто... Обычно советский пролетарий обращался со станками и оснасткой как с говном.
Ну ок. Ведро керосина, молоток (через деревяшку!), выколотки, пресс, гаечные ключи и потихоньку вытряхиваю потрошки:
В целом - сохран более чем бодрый. Неясно, что же ей мешало работать?
Очевидно, закоржавевшая консервационная смазка. Потому как жидкой смазки это изделие ни разу не видело вообще. Высокая культура производства, что и говорить.
Чтобы подшипник распополамить пришлось приложить силу. :)
В итоге, потроха отправляются в лагун с бензином, а корпус на помойку... в смысле на помывку. Есть хороший технический шампунь - я им все станки мою. Ну вот и вот.
Заодно детальки подшлифовываю и подполировываю. Ну потому что мне ж для себя. А чем выше чистота поверхности - тем дольше проработает.
А корпус после мойки и сушки - крашу на улице из баллончика. Ваще хотел отпескоструить и покрасить порошком, благо и то и другое есть. Но как подумал, что потом шпатлевать это всё придётся, а шпатлёвка под порошок стоит конских денег - решил забить.
Снаружи - зелёненький (РАЛ 6000, мат) +акриловый полуматовый лачок. А внутри - красный. По канону.
Заодно чуток шлифанул и нижнюю плоскость и верхушку ластохвоста.
Ну и пора собирать. Для погонов и шестерней - смазка ШРУС-4, для подшипов - медная, а в подшипники скольжения - по мануалу, жидкая индустриальная минералка.
Шпинделёк-то - моё уважение! Не битый, ровный! Наружняя М34х3 (по памяти), внутри - КМ4. Удобненько. Пружинки дают возможность лимбу (ну вот та рулетка с циферками) зануляться в произвольном месте, но не болтаться. Обычно такая фиксация на винте с накатной головкой. Но эта УДГ вообще какая-то переусложнённая вся.
Ну и финал:
Вполне себе айнанэ.
Потрачено 4 часа времени за 2 дня и примерно 1500 денег. Ну сама УДГшка мне обошлась в 500 рублей. Из расходки - керосин, бензин, баллон краски, полбаллона лака, смазочные материалы, малярный скотч. Изи ваще.
Буэнос диас, парни. Сегодня у нас очередная победа микроноёбия над здравым смыслом.
Короче, принесли мне заказик. Надо сделать хитрые секретные детали. По условиям договорённости с заказчиком, показать могу только заготовительный этап (сразу скажу, не на войну, не детали оружия и ничего запрещённого, просто у людей ноу-хау и прочий ниокр). Но и тут довольно интересно. Детальки маленькие, следовательно, на моём круглошлифе, делать их не особо удобно. А как тогда? А вот же. В углу стоит оптический профилешлиф немецкий:
Он что? Правильно. С помощью системы из источника света, призм, зеркал и т.д. проецирует абрис детали и круга на экран, отчего и называется среди меня телевизором. На экран можно прилепить кальку с чертежом в масштабе 20:1 и валить прям по чертежу. Удобно. Но. Он имеет стол для крепления плоских деталей. А мне надо круглое. А как? Ну посидел, подумал, придумал:
Плита, две призмы, два центра. Ну и чтобы крутить детальку - моторчик и ремешок прям на деталь. Силы резания никакие, поэтому даже резинки от денег хватает для передачи вращения.
Давайте делать. Сперва ржавую плиту:
Шлифую на плоскошлифе как чисто. Потому что размеров тут примерно никаких.
Черновая шлифовка на "гашёном" камне. Немного "шифера", но это пофиг - потом всё равно шлифовать начисто. Теперь набиваю паз под сухарь, который будет крепить плиту в положении "строго перпендикулярно камню".
Теперь на электроэрозии вырезаю призмы
Они будут вот такие:
Ага. Можно всё сложить в кучу и прикинуть, как оно на станке.
Ну нормас вроде. Теперь - самое главное. Надо прошлифовать призматические уступы точно параллельно подошвам призм. И обе за одну установку. Чтобы центра точно были соосны. Не самая простая задача, но такида.
Зашибумба. Теперь осталось мелось. Надо сделать центра. Сделал из У8, потому что могу. Остальное - обычная 45. Токарку схематично не показываю, ибо чего на неё смотреть? Шпиндель крутится, стружка мутится. А вот как из "заточить"? На круглошлифе - опять же не удобно. На 60 градусов стол не повернуть. А крутить и стол и шлифовальную бабку - ну такое. Потом упарюсь назад выставлять. Поэтому что? Прально. Приспособа и плоскошлиф. На этот раз маленький. Хорошо, когда почти все станки представлены в маленьком и обычном размерах. (маленький это типа около тонны, а нормальный - до 5 тонн)
Ну так. Чо осталось? Крышки вырезать и слесарные работы. Крышки - опять же на эрозии.
Тут они сперва вырезаны по контуру из плиты, а потом прибацаны друг на друга, чтобы за одну установку навалить уступ. Слесарку схематично не показываю, пушо как нарезают резьбы вы и так знаете. Ну и вот, настал счастливый день. Погнали. Заготовочка - 30ХГСА, калёная на 40HRC. Ну примерно. Я померил, вышло 42. Походит.
А как же нам размер ловить? А по прибору. Только надо помнить, что прибор показывает смещение каретки с деталью, следовательно, на цилиндрической форме перемещение надо увножать на 2. Т.е. на сотку подвинул - две сотки с диаметра снялось. Нормально. А вот качество фото - 10 шакалов из 9. Ну простити, чо. Кто на что учился. :)
Чтобы проконтролировать диаметральный размер, по хорошему надо бы юзать пассаметр. Но смысла нет. Деталя мелкая - а губищи пассаметра довольно изрядные. Они тупо не поместятся... Да и точность там условная. Поле допуска - 15 микрон. Тут и слепой тупой хуерукий олигофрэн попадёт. Что, собственно и произошло. Попал вроде.
Ах да... Качество шлифовки же. Ну типа такого:
Увы, пока профилометр у меня в ремонте, поэтому точно значение померить не могу. Но нормально... Чисто визуально, по образцам шероховатости - гарантированно 8 класс (а скорее даже девятый, но я скромничаю)
Вот так, имея кучу станков и некоторое к-во времени можно взять и оснастить немецкий народный станок оголтелой приспособой, которая ну прям сильно расширяет творческие горизонты.
А кому интересна вся эта лютая хтонь прям в режиме онлайн - тот невозбранно подписывается на телегоканал (ссылка в профиле) и прётся. Ибо металлизм там есть, а говнорекламы и политоты - нет. Зато металлизм прям во все поля, есличо.
Примерно за месяц до нового года мне в голову стукнула мысль "а почему бы не сделать большую плоскую елочку для жителей дома в подъезд?".Но елочку не простую, а волшебную! магнитную! чтобы к ней можно было закрепить игрушки магнитные и на них предсказания написать жизнь определяющие. Дабы жители дома эти игрушки снимали и себе домой на холодильник утаскивали... и некоторую дополнительную информацию от Деда Мороза тоже!
Что же, начинаем проектировать! Ищем референсы, подбираем самые интересные и доступные к реализации. В итоге приходим вот к такому варианту:
Все идеально распланировано, но есть одна проблемка...
Печатаем, вырезаем бумажный шаблон и до Дед Мороза сотоварищи доходит, что елочка слишком маленькая... по пояс ему...
Эта елочка не выросла еще, нам нужна побольше
Пришлось корректировать и тут жизнь внесла свои коррективы. Я просто не могу увезти на машине большой лист материала, плюс совершенно непонятно как его потом хранить. Поэтому концепция в очередной раз меняется и теперь требуется делать складную елочку.
Второй сюрприз жизнь подкинула при просмотре фанеры в магазине... нееее, такое я брать не буду. Сплошные вертолеты. Как это сделать плоским я не знаю. Может это Кощей мешается, козни свои строит? Не выйдет! Поэтому купил и заказал сразу резку ДВП. Оргалит хороший, ровный, 5 мм толщиной.
Материальчик нарезан
и шаблоны тоже
Курсы кроя и шитья: вырезаем, склеиваем и примеряем
и нижняя часть елочки
Выпиливаем значит елочку из оргалита и покрываем ее акриловым грунтом. Как ее повело... на ночь ставим под груз из книжек (вот зачем они нужны!!! Я еще не все раздал!!) За ночь оргалит выправляется, небольшое отклонение от плоскости есть, но оно не критично.
Елочка вырезана!
Следующий этап: покрытие магнитно-грифельной краской... черной. К сожалению, в других цветах ее не производят. (Может Баба-Яга против?... Елочка все-равно будет!!!) Наносить надо шпателем. Надписи на банке краски противоречат сами себе. Отличный пример работы маркетологов! Выбираем из всех надписей самый плохой для нас вариант и наносим краску с указанными перерывами.
Краска хорошая, со своей задачей вполне справляется. Еще бы маркетологам ручки оторвать и на место поставить...
на один слой... магниты даже не пытаются еще держаться, но это нормально
Производитель прав, требуя наносить не менее 3-х слоев краски. С двумя слоями много где создается тонкий слой и магнит плохо держится.
На три слоя. Получается уже ровно и магниты прилипают.
Полностью елочка. Самый популярный вопрос Деду Морозу "а почему она черная???"
Соединяем детали между собой при помощи заклепок и шарниров. Внизу появляется основание, которое не позволит елочке завалиться на тонкой ножке. Ну и примеряем елочные игрушки/предсказания.
А вот так елочка будет складываться
Снова распечатываем шаблоны, вырезаем, склеиваем и переносим карандашом на елочку.
Все-таки на 4 раз прохожусь магнитно-грифельной краской. Просто грифельная краска тоже пришла, Дед Мороз ее сегодня заколеровал, пришлось превысить норму в 4 раза, чтобы добиться хоть какого-то адекватного цвета, надеюсь, что краска от этого не скажет до свидания.
Грифельную краску зеленого "фонового" цвета наносим на два раза.
Подготавливаем шаблоны для раскрашивания и переносим карандашом на елочку.
Раскрашиваем маленькой кисточкой по контуру.
Учим елочку стоять. Металлические уголки в помощь! Да, не так удобно, но елочка по прежнему легко разбирается и подготавливается к хранению.
Сзади делаем задвижку, чтобы не дать елочке выгибаться и ломаться от излишнего воздействия детей и прохожих
Вернемся немного к шарикам. Вот несколько примеров как они выглядят с обратной стороны. Всего было придумано порядка 20-30 разных текстов.
Вверху само предсказание, внизу полезная информация. О символе года также не забываем.
Елочка на рабочем месте
За день исчезало примерно вот такое количество шариков с предсказаниями. Каждый день шарики на елочке восстанавливали, чтобы елочка не выглядела пустой.
За предновогоднюю неделю елочку успела совершить вояж по всем подъездам дома. За два дня все кто хотел шарики снимали и больше необходимости елочке стоять в подъезде не было и елочка перемещалась дальше. В процессе пришлось дважды допечатывать и доделывать по несколько листов шариков. Думаю, что елочка принесла много радости и хорошего настроения жителям дома, а у кого-то на холодильнике еще и висят полезные ссылки.
На следующий год попробуем вместо шариков делать какие-нибудь фигурные игрушки. А еще на ней же можно еще и писать )
Пост был написан специально для капиконкурса "УпоротаяЕлочка"
Как некоторые могут догадываться, я люблю измерять всякое. И чем мельче - тем интереснее. В этот раз решил наступить в говно. А именно, купить профилометр 296. Что это такое? Это прибор, который с помощью древнесоветского шаговика двигает щуп на заданную дистанцию, собирает с него инфу с помощью тензорезисторов, пересчитывает и показывает шероховатость поверхности. Щуп представляет собой тонкую и короткую алмазную иглу, подвешенную на балке, которая поворачивается на шарнире. Соответственно, за счёт острого острия щуп может улавливать микрорельеф плоскости (речь идёт о субмикронных величинах). Вощем, купил эту хреновину, а оно не работает. Что естественно, если хранить прибор, спизжженный в НИИшке в луже. Долго ли коротко ли, один хороший человек согласился помочь с ремонтом. Даташитов на эту хтонь, ессесно нет, схем - ноль, внутри какие-то античные макросхемы. Ну вощем это всё он расковырял и починил довольно быстро, а вот с приводом - который таскает иглу туда-сюда - как раз и засада. Там всё закисло, заржавело и обрыбилось. А значит что? Значит, я должен сделать как новое. Поехали.
Вот такое печальное зрелище.
Короче, отмачиваю всё в керосине и, стараясь не протерять винтики, разбьираю и сразу чищу латунной кордщёткой и скотчбрайтом.
Результат - прямо скажем, ниоч.
Поскольку ржавотина была не везде поверхностная, а хочется всё таки сделать максимально неплохо - решаю отпесочить всё это и переворонить.
Сказано - сделано.
Ну и переворонить, ессесно. В таком виде оно поржавеет через пару дней.
Ну вот. Куда лучше. Можно собирать.
Вот в это дупло сверху и вставляет сам нанопалец.
А вот на этапе сборки основания случилось страшное... там линейные подшипники стоят, в них шарики 3мм. Ну и ессесно, один шарик ускакал. Курвёныш.
Латунные сепараторы, шарики и две пары призматических направляющих. Весьма просто и надёжно.
Пришлось купить мешок новых.
Ну и собсна, результат.
Явно же ту би континуед. Хоть процесс вялотекущ и идёт уже года два, если правильно помню, но обязательно закончится когда-нибудь. :)
А в целом, если интересно наблюдать за железяками - металлический онлифанс (ссылка в профиле) как бы говорит "заходите к нам на Рагнарёк". Железки и угар есть, а вот, скажем, рекламы всякого говна... или не говна... короче, никакой рекламы нет.
По большей части это объединение двух моих старых постов сами знаете откуда, но с добавлениями и правками. Опять же - работа над ним еще не окончена, так что это и дополнительный стимул довести работу до ума. И спасибо NeXX.t, уж не знаю с нами он или нет, за эту развертку, да еще и в общем доступе. Итак, начнем
собственно вот она развертка в Pepakura
По опыту работы с развертками, с даэдрическим шлемом в частности, пришел
к выводу, что модель, как всегда меньше, чем нужно (хотя автор ориентировался на размер собственной головы), и зачастую
значительно, поэтому чутка увеличил. Обычно для удобства чутка
переделываю детали развертки и размещаю на листе по участкам, чтобы не
искать на всех листах. Но в этот раз было как то лень. От того и
получилось как получилось - чутка через жопу.Так как с обычной
бумагой у меня не клеится (то ли бумага стала плохая, то ли клей, а может
руки из задницы) то распечатал на А3 фотобумаге. Так как фотобумага
толстая, но зато хорошо, до определенного момента, склеивается (таки да,
суперклеем), получилось чутка криво, из-за чего пришлось сделать
дополнительный каркас и покрыть эпоксидкой, чтобы выровнять.
соответственно не сразу все делал в одну модель, а собирал по частям.
Сейчас я может совсем бы отказался от клапанов и схватывал бы фотополимером (который вполне неплохо находит применение и без 3D-принтера), но искривление модели вытекает в данном случае из-за толщины фотобумаги - вроде при проклеивании клапана и какие то десятые миллиметра, но в сумме они дают нехилые расхождения. Но обычная бумага на таких больших моделях мне не нравится, неудобно.
Для сравнения - недоделанный предыдущий шлем, пострадавший от кота. Вроде новый ненамного больше, но внутри значительно просторнее.
Теперь я беру кисточку, кторую не жалко (но так как смола жидкая - вполне себе отмываемая и многоразовая, главное, чтоб синтетика) и покрываю бумажную развертку эпоксидкой, чтобы проклеилось все, что не проклеилось при сборке, ну и для укрепления самой модели. После завершения сборки и укрепления бумажной модели начинается самая долгая (и самая грязная) часть работы - укрепление стеклотканью. Так как руки были в застывающей эпоксидке (которая уже плохо отмывается как мылом, так и спиртом, а перчатки порядком и на работе надоели), то сфоткал только финал. Как лучше это делать сложно сказать, так как к единому выводу я не пришел. но все же лучше промазать модель смолой, дать ей загустеть, а далее работать поэтопно - проклеить сперва самы простые части, а затем уже все остальное. Одно могу сказать точно - после промазывания внутри модели смолой также стоит промазать и стеклоткань (весь отведенный на работу кусок) и также дать смоле подгустеть - стеклоткань не будет так сильно волокниться и нарезание ксков будет без накрошившихся волокон стеклоткани - они останутся в смоле.
Так как смола что внутри шлема, что на стеклоткани у нас начала схватываться - нам легче склеивать их друг с другом, да и стеклоткань лучше принимает нужную форму и не стремится выпрямиться. Далее оставляем модеь в покое, пока не застынет, иногда поглядывая, не сползла ли стеклоткань (пока смола не застыла можно подправить и прижать куски, которые не захотели ложиться так, как нам надо), тут нам может помочь строительный (да и обычный, если вас за его порчу не убьют) фен, турбозажигалка или минигорелочка - при разогревании даже загустевшая смола становится ненадолго более жидкой, что помогает нам доклеить плохо проклеевшееся. следующий шаг я вообще делал уже потом (тем более что всегда есть остатки смолы, которые некуда деть) - промазать "швы" стеклоткани смолой, чтоб небыло лишних зазоров. Предварительно скальпелем или каким нибудь канцелярским ножом срезать ненужное (например торчащие края стеклоткани). можно еще пройтись наждачкой или какой нибудь крупной абразивной губкой.
Уже новая фотка. так же укреплены глазницы для будующего крепления линз (я так пока и не решил, из чего их буду делать - либо пластик, либо также из смолы буду отливать.)
А еще стеклоткань очень хорошо снижает общую массу шлема (раза в 2 легче соседа). Далее начинается самое муторное - счистка бумажного каркас. Не сказать, что это прям принципиально - как бы можно вручную/шлифовальщиком просто шлифануть, а оставшиеся бумажные участки оставить как есть, но я люблю, когда все максимально надежно, а даже проэпоксиденная бумага в случае сильного механического воздействия будет слабым местом (а еще под ней могут быть пустые каверны, как, например, заметно над глазницами.
Все делается поэтапно, и там, где я уже счистил бумагу я покрыл эпоксидкой - тогда я использовал смесь смолы с гипсом, скульптурным мелом и алюминиевой пудрой и аэросилом (он же диоксид кремния, он же полисорб, который продается в аптеке - повышает вязкость смолы). Возможно это тема для отдельного поста про работу со смолой, но так как такового еще нет - советую смешать все до добавления отвердителя и не советую смешивать сразу много - в большом количестве смола, да еще и с наполнителями, может начать сильно разогреваться (да, сама по себе) и большой объем просто застынет в емкости до того, как ее примените
ну и далее покрываем, покрываем, сошлифовываем, покрываем и так далее до нужного результата. Можно использовать листовой пластик для "армирования" подтекающей смолы, в особенности где у нас углы, чтобы проще было потом доводить их до ума. Особенность этого этапа - сразу разведенной смолой есть смысл разве что промазать либо места, которые собираемся покрывать, для улучшения последующего схватывания. Соответственно даем загустеть как и этому слою, так и смоле в банке (главное, чтоб греться не начала, но в малых объемах спасет морозиловка, куда можно ненадолго поставить банку, если вдруг она начала нагреваться - мне во всяком случае это пару раз помогло), когда смола достаточно густая (кондиция определяется опытным путем), начинаем ее наносить на модель, при необходимости подогревая, если смола стала слишком вязкой.
Вот они мои основные инструменты - стоматологические шпатели, гладилки (вроде, не спец по их инструментам), горелки, "скребки" и кусок стекла/оргалита (когда смола уже практически взялась - чутка смачиваем повержность смолы/стекла и разглаживаем слой при необходимости)
И вот результат на данный момент Ради интереса окрасил хромовой краской (брал на пробу ARTON Super Chrome - шикарная - ложится хорошо, ровно (особенно если не забыть с модели пыль стереть), сохнет быстро - мне понравилась, да еще и отечественная)
А еще боковая и задние детали - планировал делать вручную из того, что найду похожее по форме - по итогу решил не париться, а скачал уже готовые и распечатал.
да, "гребень" внезапно не каноничный, но почему то обратил я на это внимание когда уже поздно было (а еще насмотревшись на кучу минек и коллекцицонных фигурок), поэтому наметил карандашом что было бы неплохо подправить - но скорее всего оставлю как есть - не критично, да и тупо лень. Разве что в следующей модели
Аналогично, карандашом намечено, что надо будет подправить. И временно приклеил отлитый из смолы череп (импользовал силиконовую форму для льда, но его буду менять на более анатомичный - распечатаю и сделаю молд) еще заметны следы "тестового" слоя GW-ного спрея Macragge Blue
Доделывать осталось вроде и не много, наверно на пару-тройку дней/вечеров, но работы достаточно пыльной - придется в основном шлифовать и подтачивать смолу, лишь иногда где то подмазывая эпоксидкой (для финишной доводки использую уже не обычную эпоксидку, а двукомпонентную в шприцах - конкретно Bison Epoxy Metal - не скажу, что дешевая, но ее удобно замешивать вот совсем капельками, хорошо прихватывается и обрабатывается) Соответственно нам понадобятся разнообразные наждачки, абразивные губки, и гравер.
Ну и на данный момент все. Продолжение (однажды) проследует...
Создавайте, творите и не бойтесть закосячить - не получится сразу - получится потом!
Финальная версия. Во избежание конденсата и для лучшего освещения крышка снята, но приходилось часто подливать воды из-за высыхания
Также финальная версия
Это палюдариум или в простонародье акватеррариум. В нём никто не живёт, просто красиво и успокаивает. А еще там настоящий водопад.
На данный момент самая сложная для меня композиция, было потрачено около трёх человеко-недель, многа деняк и в итоге до сих пор отдыхаю от растений. Видео в конце. В цифрах:
- аквариум 60-литровый;
- насос для воды качает 2 л/час;
- жменька бесплатной ряски от продавщицы Эпицентра, тк она у них есть в отделе водорослей, но не продаётся;
- 1 лист пвх 1х1, пару больших тюбиков силиконового клея и жидких гвоздей, полтора листа пенопласта 1,5х0,5. Земля и хамедорея за деньги, остальное собрала на улице и отмыла/пропарила/ошпарила+выдержала в карантине.
Немножко процесса в так себе качестве:
Все начиналось с приведения в порядок старого аквариума и чертежей
На фото основа из пвх, уже приклеенная к стенкам. Добавила сверху ёмкость для верхушки водопада, куда выводится трубка из насоса. Стенки в месте контакта этой ёмкости с основой занижены, даже сделала трамплины для воды. Один плоский камень имелся, а второй пришлось сооружать из пвх.
Снизу ступенька для двойного водопада. Делает много-брызг прямо на переднее стекло, потому сейчас уже не уверена, что это была хорошая идея. Ну и в дальнем углу ниша для растения с незаметными отверстиями на уровне будущей воды.
Было время разбрасывать камни, а настало время их собирать.. мыть, чистить, кипятить, сортировать по размеру и цвету, а позже и по форме.
Можете бесконечно долго представлять, как я копошусь с ножичком вокруг лужи, подозрительно высматриваю землю около кустов или с фонариком в зубах отделяю карточкой сплошной кусок мха от верхнего слоя земли. Потому что так все и было))
Самый ответственный момент
Готово) Нижняя ступенька водопада специально скошена, чтоб вода стекала немного левее
Сразу справа от нее виртуозно спрятана за камнями сетка размером 5х5 см, через которую вода из фасада конструкции попадает на задний двор, аккурат к насосу.
Дальше методом многаклея и брутфорсом приклеить мелкий камень к нижней ступеньке водопада (отвесная скала, так-то), идентично обойтись и с горизонтальной нишей для озера в верхнем отсеке для водопада. Самый приятный этап - налепить на основу достаточный, но не слишком толстый слой удобрений с корнями и прочими скрепляющими элементами подкормки + влажной земли (чем выше, тем тоньше слой), и быстренько повторить это сверху кусками мха. Где руками, где пинцетом уже надо было между камнями втиснуться.
Как видите, мелкий камень тут еще светлый (а не как в финале), да и воды нет
Всё дело в том, что я проебалась. Задумка была в том, чтобы с верхней ниши на нижнюю ступеньку вода текла под напором. Вон, даже трамплины ей сделала, целых два. А она так течь не захотела, по крайней мере, не вся.
Поэтому, когда я с трепетом наблюдала за первым наливанием специально купленной для этого питьевой воды (около 20 литров), случилось нечто. Запускаю насос, и весь слой земли со мхом между верхней и нижней ступенькой водопада смываются вниз.
(
Расстроилась, дала себе пару дней отдохнуть, но в итоге переделала: выгребла уже не столь светлые камешки с пола, выкачала всю воду и начала заклеивать уязвимое место камнями. + в целом на нижнюю ступеньку наклеила слой тёмных камешков, такие же постелила и внизу, в воде высадила пару аквариумных растений и кустик сортового мха.
Ну и где-то между переделками заклеила снаружи все стенки аквариума, кроме передней, полупрозрачной самоклеющейся плёнкой. Создаёт эффект тумана и увеличивает натуралистичность. Этому меня научил Asu с Ютуба, который и вдохновил сделать что-то подобное, но на уровне новичка.
Готово) Познакомиться с палюдариумом поближе можно на видео. Первое еще без воды, второе - с:
В небольшой, но уютной мастерской обновка. Ващет, это изделие было зачато примерно 4 года назад. С тех пор множество воды утекло, но куски листогиба продолжали пинаться по мастерской из угла в угол со словами "ну вот щас доделаю %projectname% и точно примусь за гнутика. И так бы оно и продолжалось, если бы один дружбан не усомнился в моей способности в принципе довести данный проект до конца. Так и сказал "да хрен у тебя чо получится. Спорим на бутылку, что ты и в этом году не сделаешь?"
А дело было в январе 2020. И тут давеча заехав и увидав всё те же куски пинаемые по мастерской, напомнил, мол год на исходе, две недели осталось-то, готовь бутылку!
И тут меня прям аж подкинуло! Не, ну поставить оглупителя своим пацанам - всегда нормальная тема, тут не жалко. Но я лучше поставлю по случаю выигрыша и на радостях, чем печально-проебавший пари. Короче, собрал жопу в горсть и давай делать. Вышло вот так:
Что такое листогиб в принципе? Они бывают двух типов: поворотный, как показано и прессового типа (гидравлический), где пуансон идёт в аккурат сверху вниз. У прессового есть свои плюшки, например он гнёт 6мм не напрягаясь. Но есть и минусы. Он здоровенный, дорогущщий и всё такое. Т.е. просто заиметь его в мастерскую - не вариант.
У простых и дешёвых поворотных листогибов устройство в принципе одинаковое. Кладёшь на стол лист, прижимаешь его прижимной планкой и, поднимая мускульной силой или гидравликой поворотную планку - делаешь гиб.
Самое сложное для листогибов обоих типов (из общеупотребимых задач) - гнуть "коробочку". Т.е. когда от дна под 90 градусов отгибается 4 борта. У прессовых многие конфигурацие коробок вообще не сгибаются по геометрическим ограничениям. У поворотных теоретически можно отгибать любые, а по факту - тоже куча ограничений. И, самое пренеприятное, для смены прижимной планки или пуансона у любого из листогибов надо несколько заморочиться.
Поэтому, а также по многим другим причинам был сделан электромагнитный листогиб. Его основа - электромагнит из провода ПЭТВ-2-0,5, который мотается на катушку из алюминия.
После чего, катушка погружается в стол листогиба, который одновременно является и сердечником.
Точнее, сперва привариваются петли, делаются резьбовые крепёжные отверстия, сверлится центр для размещения датчика температуры (или термопредохранителя), а уже потоооооом готовая катуха вкладывается в готовый лоток и заливается эпоксидкой.
Покраска, ясен пончик, проживёт недолго... но хоть сколько-то. :)
Собсна после этого парень уже может дать первый прогиб и... согнуть самому себе коробочку для электрики. Это алюминий 1,5мм. Вырезал настольными ножницами, согнул, углы проварил аргоном и зашлифовал.
Там, где "кент тач дыз" пока ничего, но, возможно (если опять поспорю с кем-нибудь) там будет размагничивание. Ну и, собсна, результат по нерже 1мм
Гиб весьма превосходный. Радиус порядка 3мм.
Из плюшек именно такой реализации:
1. фиксация прижимной планки происходит в любой точке стола.
2. в качестве прижимной планки можно использовать вообще что угодно: кусок бруска стального, швеллер, рандомные кубики и параллелепипедики - чем больше масса стали - тем лучше. Если вычисления не брешут, прижимная сила порядка пары тонн. Это не сказать, чтобы мало.
3. ну просто прикольно же... хоба и примагнитилось. :)
Задолбал этот день сурка в четырех стенах. Хочется хоть какого-нибудь разнообразия. Нашла свою старую футболку - обычная, черная, пара неотстирывающихся пятнышек, дырочек, вобщем, кроме как дома или на выезде, нигде ее больше не наденешь. А значит, можно смело пускать в расход!
Трафаретов у меня дома нет и взять их сейчас, к сожалению, негде. Ну, не беда, вояем из говна и палок(впрочем, как всегда). Бумажный скотч, тарелка, резак и прочее - всё в ход!
Белый Pro-Color кончился, пришлось взять обычный акрил DECOLA, развести водой и вперед. Рано или поздно я озадачусь покупкой нормального акрила для ткани. Практически всё рисовалось аэром от руки.
Всё, осталось доработать мелочи, снять трафарет.
...и померить)
Получилось даже с эффектом линзы😅 Осталось прогладить утюгом и та-даааам! Ещё один день пролетел почти незаметно)
Решил, ребят, податься в толкиенисты. Ну там "за Галадриэль" или там "за Энтеросгель и двор двуручным в упор". Ну вы понимаете. А чо, молодость, угар, задор и опизденение - красота же!
Но приходить с голой жопой и пустыми ножнами будет как-то по-бойскаутски. Поэтому берётся "слайс рельса" (тм) Р-75... ну как "берётся"? Сперва берётся метр рельса и пихается в ленточную пилу, а потом уже получается слайс.
И данный слайс с помощью заклинания Ingis Sanat и магии пропанкислородной горелки превращается в... рукоять.
Дело за малым - клинок. Но ведь за клинок милицонеры наругают. Что же делать, спросите вы! Выход есть.
Мечерга! С одной стороны меч - а с другой кочерга.
Теперь можно и гоблину какому-нибудь кабину отрихтовать и что-нибудь подцепить как крюком и, как следует из названия, шевелить ласково потрескивающие поленья в камине.
Здрасьте, например. Поскольку я тут перманентно забанен, перед новым годом не удалось показать. Короче, была у нас тут раздача слонов и открывашек. Ну и чуток о том, как делаются эти самые они.
Сперва заготовки режутся на лазере из нержи-трёхи. Лазер не мой, поэтому схематично не показано. А вот остальное уже моё. Поэтому показано. Короче, дальше у нас галтовка. Самодельная, ессесно. Максимально шакальное фото, однако вот. Галтовка стоит в максимально засраном углу, ибо подпыливает. На крышке написано "ЕБОШ стоунвош".
После галтовки железячки получаются примерно такие:
О, дааа. Их прям много. Это я сделал десяток, ну типа парочку себе и остальные типа парням раздать. А внезапно выстроился целый ажиотаж и под 200 человек изъявило желание такую штуку получить. Ну а если уж сказал слово - так надо делать, чо.
Помимо открывашек, кстати, сделал ещё шаблоны для изготовления шкивов и измерения ремня по профилю А и Б. Но это чисто для токарей штука.
Потом, соответственно, отмаркировал это всё логотипчиком нашего металлического порнхаба с помощью приходящего студента и свежекупленного маркировочного лазера. Вроде норм.
Ну и потом упаковка и отправка желающим.
Типа того. Предвосхищая вопрос. Это не продавалось, а именно отдавалось даром. Т.е. подписчики железного онлифанса записались, я сделал, отправил. Они платили только за доставку. И то не мне, а службе доставки.
А так чо, телегоканальчик по металлизму в профиле. Там железки всякие. А рекламы и политоты нет. Всего наилучшего.
Хочу поделиться некоторыми своими работами, а именно сделанными мной гитарными педалями эффектов. Эти экземпляры уже мелькали в других соцсетях, в том числе с подробным описанием процесса изготовления, поэтому повторяться не буду и пока просто хочу посмотреть, найдутся ли здесь люди, интересующиеся данной темой.
Классический Fuzz Face в нестандартном обличии
Педаль по мотивам Death by Audio Fuzz War
Она же с другой стороны
Бустер/овердрайв по мотивам Emerson EM-Drive
Клон EQD Black Ash. Люблю я деревянные корпуса)
Ну а эту педаль по набору элементов управления, думаю, узнает любой гитарист)
Брутальный фузз в лучших традициях стоунера/дума
Ну и напоследок педаль, которую я в своё время сделал шутки ради, но шутка вышла из под контроля и вот у меня уже своя мастерская)
В общем, буду рад найти коллег по цеху, в том числе музыкантов, радиолюбителей или же просто людей, занимающихся изготовлением чего-либо своими руками.
Наверняка всем похрен, но тем не менее, раз уж начал отчитываться, надод продолжить...
В прошлом году началась опупея с привозом с помойки мелкого (ну меньше тонны) плоскошлифовального станка ПШ-30540 в состоянии "бляяяя..."
В начале этого года, проект по восстановлению чуток тормозил, однако же, завершился. Да. Сейчас на нём установлено всё, что я хотел, он работает, даже уже заработал пару рублей. Единственно, пока стоИт не на месте - но это временные трудности.
Короче, вот он. ПШ-30540 "Грязнуля".
Давайте сразу для контраста, и для тех, кто только что присоединился к новостям из гаража, как это выглядело три месяца назад:
Ну и давайте по порядочку прямо. Этот станок - суть творческое переосмысление тульскими "мастерами-станкостроителями" английского народного станка Johnes-Shipman. По заводу в 71 году он был выпущен без системы аспирации и\или подачи СОЖ. Поясню. Плоская шлифовка это тоже самое как драть железяку на точиле, только точило очень точное. А вот пыли столько же. Пыль - мельчайшая, абразивная и из частичек металла. За час шлифовки набирается примерно 2 столовые ложки этой дряни. И ещё какое-то количество разлетается по вселенной, оседая на лёгких оператора и тяжёлых тупых предметах. Короче, аспирация (т.е. вытяжка +фильтрация) весьма нужны. Для этого был установлен тангенциальный вентилятор:
Который хватает воздух из шланга и выплёвывает его в мешок. Мешок специальный. Толстенный, но при этом воздухопроницаемый. Т.е. пыль остаётся внутри, а воздух выходит наружу. И вентилятор и мешок - часть ювелирной полировальной установки. Тоже, кстати, вовремя разобранной на винтики. :)
Шланг крепится на сосуна с помощью воронки из нержи, которую я спаял бронзой. Ну просто ради угара.
Шланг от воронки идёт в сосало, сделанное также из нержи. Я ваще предпочитаю всё из неё, потому что красить не надо и блестит. Если бы сороки могли проникнуть в моё логово, они бы все блестяшки утащили... но им не суждено.
В результате работы, капюшон (это такой пыле-грязеуловитель на пути искр и грязьки) остаётся практически чистым. Что весьма хорошо.
Для запуска системы аспирации выполнил дополнительный пульт. Ессесно из нержи. И лазером награвировал надписи. Потому, что могу. Ессесно, не забыл и про резерв. Мало ли что мне ещё придё в голову подключить к станку? Есть, например, мысли по автоматизации его главного движения.
В качестве освещения, по причине отсутствия денег на тот момент (январь, чо. полмесяца никаких заказов) примастырил обычную домашнюю лампу. Но на большой жалезный кронштейн. Крон, правда сварил из чернины и покрасил порошком. Нержу жалко было. Работает сборка, кстати, весьма окейно. Также поставил систему подачи смазочно-охлаждающей жидкости типа "туман". На этом классе станков она по штату не делается, но с СОЖем куда лучше обрабатывать детальки. СОЖка китайская, ессесно. Но занимает ультрамало места и справляется очень хорошо, при малом расходе жидкости. Что важно, т.к. никакого слива на данном станке не предусмотрено, т.к. я не придумал, как это реализовать. Если чо - делитесь мыслями.
Если заговорили про китайщину, нельзя не отметить цифровую линейку. Она не особо точная и годится разве что для грубого выставления камня на деталь. В целом, если кто будет морочиться - смысла в ней примерно ноль... Типа как синие писалки и брызговики "Спарцо" на Жигулях.
Гораздо более точным является обычный механический индикатор часового типа. Надо будет ещё докупить такой же, только микронный. Собсна, работает он так же как и электронный показометр - крепится на любую неподвижнуя часть станка и упирается в подвижную. Удобнее всего крепить его с помощью магнитной стоечки. Но у меня он пока на нержавеющей.

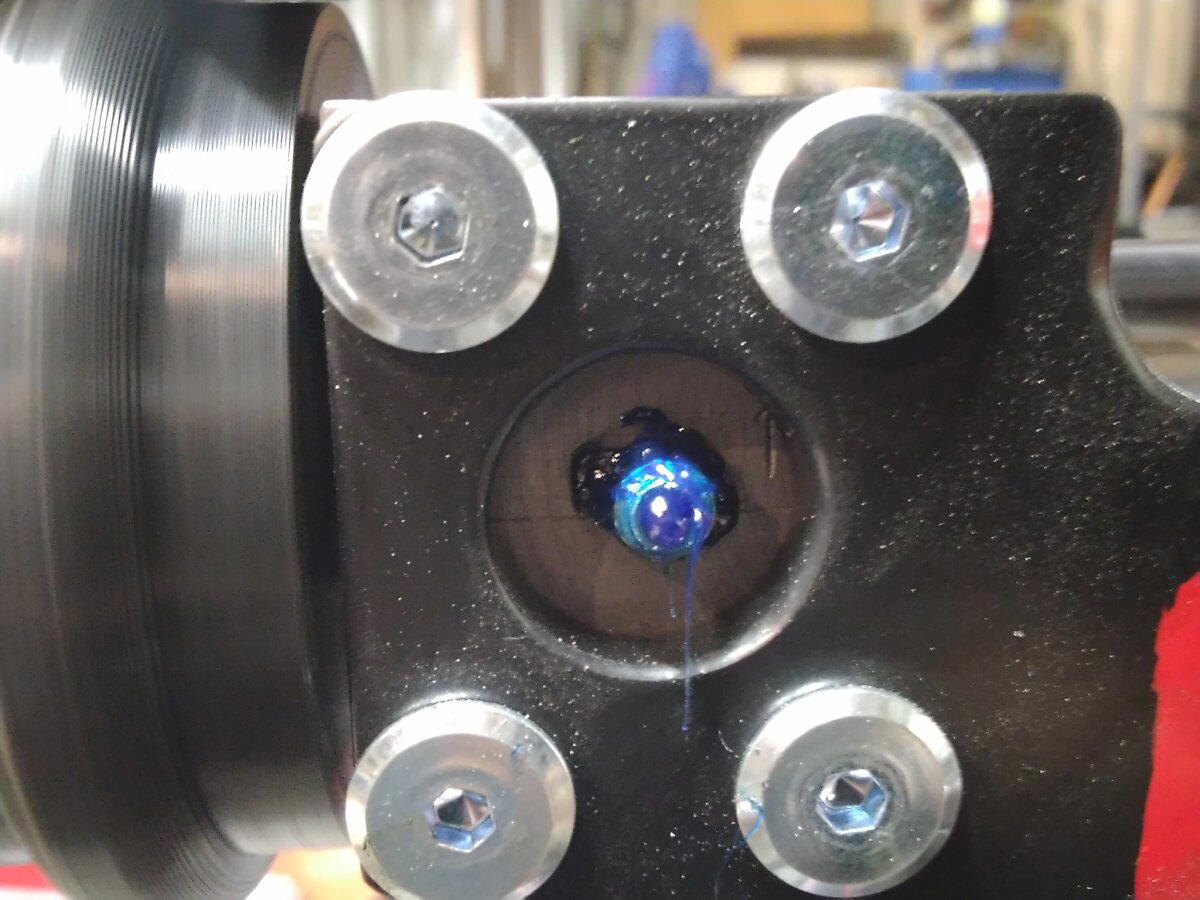

Ну и по мелочи. Почему-то фиксация винта вертикального перемещения шпинделя по заводу производится ссука болтом. Но мы не из таких. И на тридэпринторе исполнил маховичок. Жаль, канеш, что он пластиковый, а не хромированный чугун... Но блин. Какой есть.
Ну и чуток результатов.
Не особо красиво, согласен. Но довольно ровно. Плоскость держит примерно меньше сотки, линейные размеры около сотки. А по красоте - надо разбираться с камнями. Я пока неофит в этом всём.
Ну и для любителей торцевой сетки:
Такие дела, пацаны и девчонки. Но жизнь без секса, это как жизнь с сексом, только без секса. Поэтому, встречайте обновку. Поперечно-строгальный станок 7А311. Этот не с помойки, поэтому сразу красивый и рабочий. Но, не далее как вчера были уже заказаны ништяки и тюнячка. В планах как минимум поставить вместо унылого кубика здоровенный стол и расколдовать ему поперечную подачу миллиметров на 100-150. А там, может и вылет получится как-то нарулить на побольше. А то мастерская небольшая - всё что хочется ставить некуда. :)
Комментарии
