В общем я тут это, под дождик попал :D

Грандиозная буря, обрушившаяся на Москву в ночь на четверг, к счастью, стихла. Шквалистый ветер - порой его порывы достигали 25 метров в секунду! - повалил более 300 деревьев. Некоторые рухнули на дорогу. Самый серьезный затор произошел в районе станции метро «Алексеевская». А на улице Сущевский вал в центральном округе Москвы порывы ветра сорвали с крыши листы железа, которые рухнули на припаркованные внизу машины. Всего были повреждены 22 автомобиля. (с) Комсомольская Правда

Были с девушкой у товарища на дне рождения, в парке шашлыки жарили. Сверкало в течение получаса регулярно с юго-западной и западной стороны. Сперва совсем слабо и редко, но постепенно всё сильнее. А я имел глупость не проверить прогноз погоды ещё раз в середине дня и оставить экипировку в запертой машине одного из гостей.

В результате сперва уговаривал владельца дойти со мной отдать вещи, потом присоединился друг, когда владелец согласился подключился именинник и предложил тогда складываться, ибо до нас начали долетать первые лёгкие порывы ветра, да и игнорировать отсветы молний, бьющие каждые несколько секунд уже не получалось.

(картинка с Пикабу, спасибо @altkr )

В общем протянули так протянули. Кстати, на будущее - рекомендую: Пеленгация молний в реальном времени, Gismeteo радар осадков для Московской области. (молнии кстати тоже с Пикабу). Для примера, то что я мог бы увидеть, если бы глянул на радар в тот вечер:

Зелёное - возможны осадки.

Синее - точно осадки, возможно ливень, гроза.

Фиолетовое, оранжевое, красное - локальный армагеддон, ливень, молнии, возможен град.

И да, под этим дождём мы ехали. Вот некоторые кадры из записи регистратора:

Немножко ответов о поездке:

- Нет. Что-то, но видно. Пинлок очень спасает - визор не запотел почти.

- да, промокли до нитки. Сумки (мотоциклетные и боковая на ноге) выдержали удар стихии с честью. Шлем кстати протёк слегка, но это потому что надо было воздухозаборники закрывать (да, я лошара).

- непромокаемые перчатки промокли

- непромокаемые ботинки не промокли. Но и воду, заливающуюся сверху тоже не выпустили

- нет, мотоцикл вёл себя нормально. Ничего не замкнуло, не заглох, вообще без ущерба. Даже чехол для телефона воды почти не пропустил. А вот вольтметр чуток запотел изнутри, но я и не удивлён

Само собой я не мог пропустить такое событие и не сбацать очередной гиперлапс. Собственно это основная причина написания поста.

Правда бедная прога совершенно путается в цветных бликах и так скорее похоже на видеоряд к музыкальным клипам, но по крайней мере это значит что музыка выбрана правильно.

Для тех кто не в теме, что за гиперлапс:

Timelapse [таймлапс] - технология монтирования множества кадров сделанных с разным интервалом в видео. Это могут быть и фотографии, "ускорение" видеоряда также называют таймлапсом.

Hyperlapse [читайется хайперлапс, в народе гиперлапс]- впервые представленная Microsoft технология ускоряет отснятое видео и стабилизирует его т.е. устраняет дёргания, делает движения плавнее. Чем меньше меняется в кадре тем быстрее будет ускорение, однако пользователь может выбрать средне взвешенное значение.

Вообще я крайне рекомендую гиперлапс для съёмок дальней дороги по шоссе, но в случае с дождём он работает не слишком хорошо - мелкие капли в кадре мешают "зацепиться" для стабилизации, а те что на стекле - тоже вносят свои искажения. В общем что получилось то получилось.

Для сравнения - прошлый год:

Очень хорошо видно наступление стихии.

Ну и если вы всё же хотите понять что там творилось, вот вам 2-минутный отрывок без ускорения:

На этом у меня всё, спасибо за внимание.

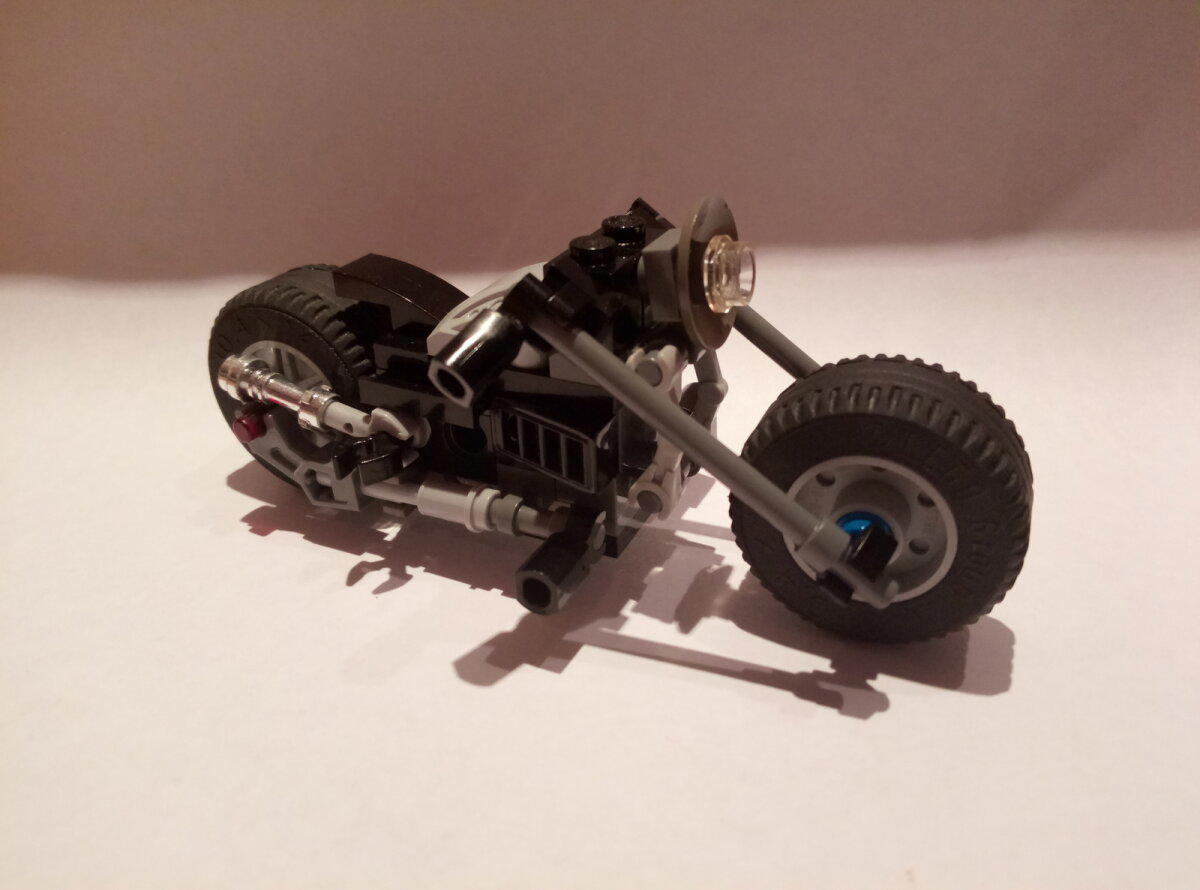

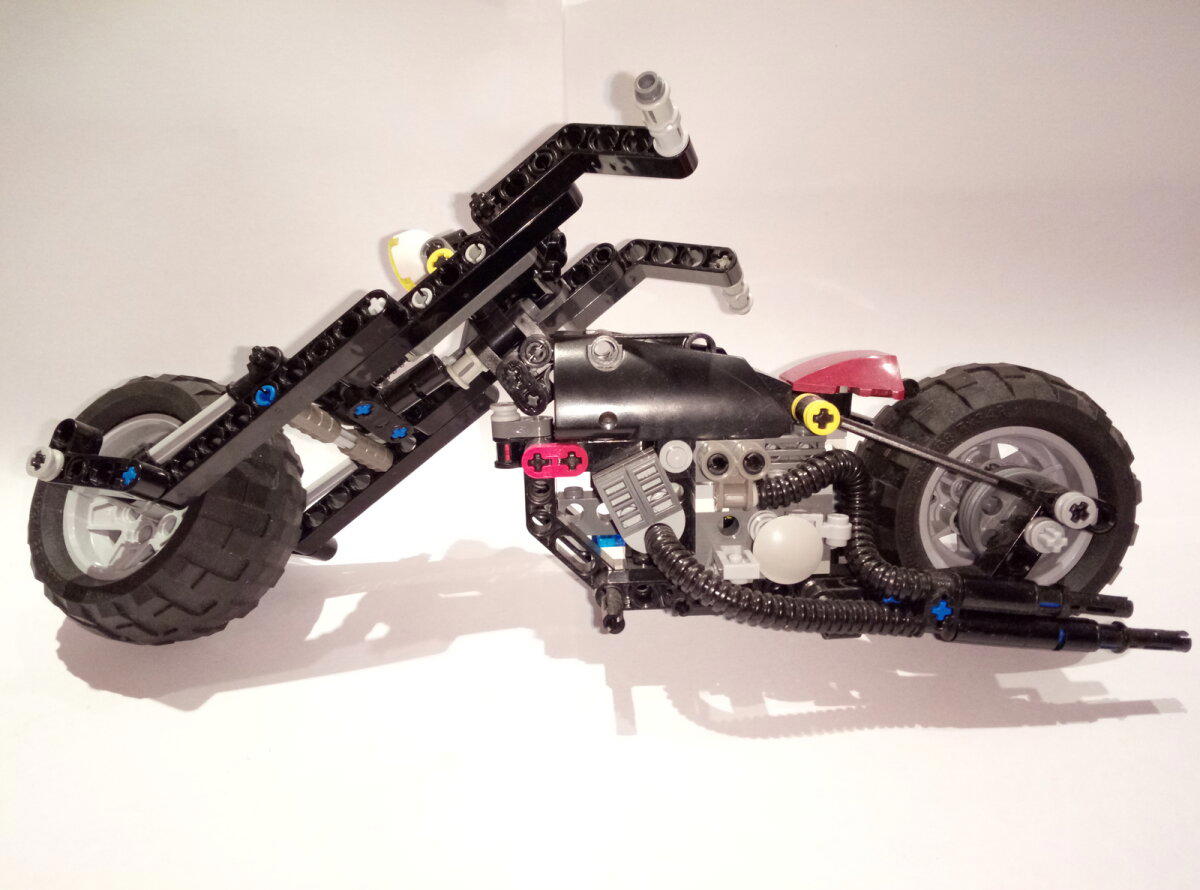

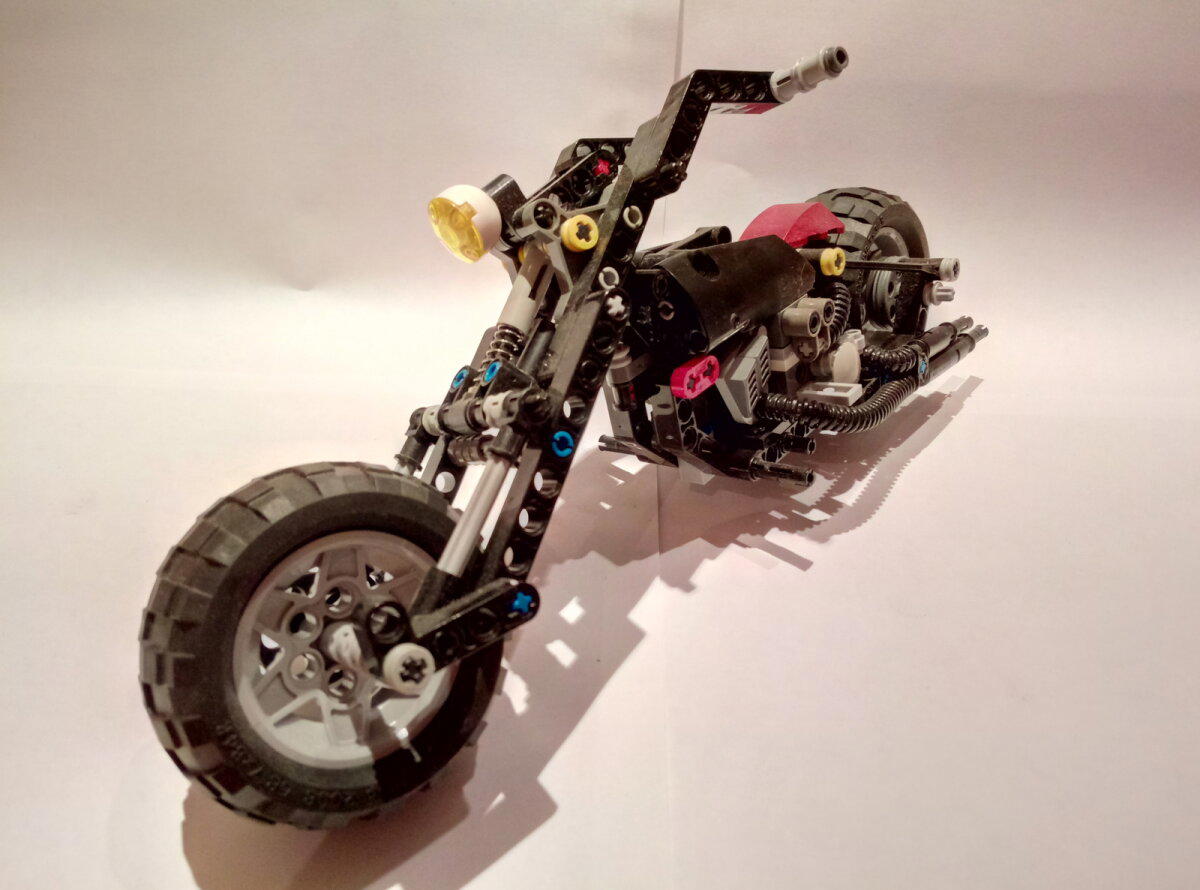

Мотак по-сложнее. Баловство, да и только, до моих поделок в ЛДД мне как до марса на мопеде.

Фотографировать не умею, руки под такое совсем не заточены.

Помимо ЛДД из реального конструктора иногда тоже удается мне что-то собрать. Один из самых простых мотоциклов, собирался от балды, реального прототипа нет.

Фотографировать не умею, руки под такое совсем не заточены.

С первым постом тебя, сообщество.)

Привет, я NoAdO и я пишу посты на мото-тематику.

Leatherlyke это фирма, специализирующаяся на изготовлении коже-подобных сумок на крузеры и им подобные аппараты. В чём их преимущества:

- они не обвисают или почти не обвисают по бокам, мотоцикл выглядит более подтянутым

- им не требуются завязочки и они не могут начать тереть об колесо из-за деформации

- пластик не позволяет проникнуть дождю - вещи останутся сухими

- стилизация под кожу не испортит внешний вид

- замок позволит сохранить вещи от случайного воришки

- быстросъёмные крепления позволяют решать - нужны сумки или нет для каждой поездки.. или забрать сумку с собой (хотя скажу честно - таскать её неудобно)

- в отличие от большинства пластиковых сумок они открываются сверху и можно не ловить вещи каждый раз как открываешь сумку.

Из недостатков

- "не кожа - не тру"

- при падении они скорее всего развалятся а не помнутся как кожа. решайте сами что вам меньше нравится.

Сказать что они мне понравились - ничего не сказать. Это тот уникальный случай, когда изящное решение сплавлено с необходимой функциональностью. Несколько фото для понимания (подписи под фото):

(внешний вид)

(отдельная сумка, вид снаружи. У меня чуть другой дизайн но не суть)

(способ крепления. Выглядит не слишком надёжно, но если вы не везёте сумку полную воды то всё нормально)

Что касается ключа, исходя из FAQ на сайте производителя - к обоим сумкам один ключ, номер ключа забит где-то в документах и коробке (которых у меня нет) и если у вас нет номеров - заказывайте замки. Если есть - ключи. Но такой удобной вещи как один ключ с зажиганием там и не предполагалось. Исправим же это!

Изготовление монокей

Изначально используясь как название серии креплений кофров Givi (хотя может и неточно, может и не там), это слово перекочевало в народ вслед за Xerox или Jeep и ныне обозначает в том числе и 1 ключ на несколько замков. Собственно mono - один, key - ключ, так что всё верно.

Волею случая мой ключ входит в замочную скважину LeatherLyke, но конечно же не поворачивает замок:

Строго говоря, подходит он не совсем - ключ слегка шевелится - кончик гуляет. Но это не страшно. Сам же замок очень сильно напоминает почтовый - от почтового ящика. Причём не просто напоминает а вплоть до формы исполнения корпуса - само собой мы этим воспользуемся.

Чтобы удержать личинку внутри корпуса замка, используются разные варианты. В тех замках что мне встретились, я видел 2 - дополнительная подпружиненная пластина с внутренней стороны и заштамповывание замка куском железа, как у Leatherlyke

Фишка в том, что личинка вынимается наружу и пока язычок на месте - вы не вынете её в любом случае. Поэтому я решил не переживать и попросту сломать эту железку и оставить в качестве держателя только язычок. Само собой это снижает надёжность замка, но о какой надёжности мы вообще говорим применительно к пластиковому кофру? Там такой рычаг что если человек захочет залезть внутрь - он просто сломает крышку. Так что замки эти - защита от дурака, а не от вора с серьёзными намерениями. Если же вам не по нраву такое решение - можете купить почтовые замки подороже и надеяться что они вас спасут.

Тем временем дамоклова отвёртка уже занесена над замком. К делу!

Мои предположения полностью подтвердились - не считая слоя грязи принцип тот же, что и у купленного мною замка. Разберём же их!

Принцип работы замка прост - внутри находятся подпружиненные (не теряйте эти пружины) рамочки, в которых запилены отверстия. В зависимости от расположения отверстия при вставливании правильного ключа рамка заходит внутрь замка ровно настолько, чтобы не выпирать (или в случае с китаем - не слишком сильно выпирать) с обоих сторон. Слишком сильная выборка на ключе приведёт к тому что рамка останется торчать сверху. Слишком большая толщина в этом месте - наоборот, к тому, что рамка опустится слишком низко - и начнёт выпирать снизу.

Когда я покупал замки я специально искал с похожим на мой ключом. Как видите, рамок и в оригинальном и в китайском замке должно быть 5. Их неравное количество потому, что в верхнем у меня первая рамка выпала при разборе, а в нижнем 6я - запорная и ключ на неё не влияет.

Разбираем до конца!

Ещё раз - не потеряйте пружинки. На ключе может быть несколько вариантов выборки - полагаю их в районе 4 то есть при 5 рамках это.. 1024 варианта ключа. Так себе, если честно. Всё ещё уверены что ваши сумки в безопасности?)

Имея на руках двойной набор, я подбираю рамки так, чтобы ничего не торчало:

Кажется что всё получилось, но на самом деле нет. Помните я говорил что ключ слегка болтается? Это выходит мне боком практически в прямом смысле:

На практике это означает, что ключ придётся шевелить в замке, чтобы повернуть. Не очень удачно. Поэтому я напильником стачиваю выступающие грани. Само собой это опять же уменьшает надёжность замка, потому что фактически 2 рамки теперь могут принять не только мою толщину ключа, но и соседнюю (то есть ещё 3 комбинации). С другой стороны, я уже говорил что не переживаю по этому поводу, так что повторяю операцию со вторым замком. Из-за того, что второго болта у меня не было вообще, пришлось завернуть тем что было:Теперь нужно вставить замок на место и определить, как он будет двигаться. За определение движения в замке leatherlyke отвечает ограничительная пластина:

Теперь нужно вставить замок на место и определить, как он будет двигаться. За определение движения в замке leatherlyke отвечает ограничительная пластина:

Она и язычок и будут держать личинку. В общем-то на этом всё.

Вчера на смотровой площадке МГУ в Москве я встретил ещё 1го человека с такими же сумками - да да, у него тоже было с собой 2 лишних ключа. Если ты это читаешь, это тот чувак что кофе делал :D

P.S. Если вы автомобилист и с недоумением читаете и не понимаете почему я вообще этим занят, отвечаю: в мото не практикуется перебор замка изготовителем под ключ заказчика. ХЗ почему.

Привет, я NoAdO и я пишу посты на мото-тематику. Не имея полного понятия обо всём, я всё же решился собрать воедино кучу статей на тему и своими словами объяснить, почему разные моторы - разные.

Думаю, многие из вас, как и я, задавались весьма интересным вопросом - как же так выходит, что вроде бы похожие двигатели могут выдавать ну совершенно разный результат. Что же за характеристики есть у двигателя, особенно те что можно померять или даже пощупать?

Очевидно, объём влияет на всё. Вес, динамика, экономичность. Можно ли говорить о том, что более объёмный мотор при неизменных прочих параметрах будет мощнее? Нельзя, потому что коли изменился объём, уже изменилась одна из ключевых характеристик мотора.

А как будет меняться мощность с нарастанием кубатуры? Вот к примеру взять мотор Honda Steed 400 и Honda Shadow 750. Оба V-Twin, предназначение вроде то же, степень сжатия тоже примерно одинакова. Но первый развивает 33 л.с. а второй 45. Думаете если масштабировать мотор дальше по кубатуре, мощность будет нарастать также?) Не, не будет :) Или будет :D Тут многое зависит от настроек мотора. И потом, 33 лошади у Стида будут в районе 6,5 тысяч оборотов, а у шадовки 45 сил будет в районе 5,5. А что стид на 5,5? Ну сил 25 выдаст.

Однако Honda Africa Twin имеет мотор, крайне похожий на мотор от Honda Shadow - и это неудивительно, у них общие корни. Смотрите:

Оба мотора V-twin, оба мотора 750 см.куб. Вот только верхний мотор выдаёт 62 л.с. мощности и почти 63 Нм крутящего момента а нижний 45 л.с. мощности и 64 Нм крутящего момента. Всё ещё больше запутывается? Не совсем. Верхний мотор выдаст такие данные на 6000-7500 об/мин, а нижний - на 3000-5000 об/мин. Вот и разница. Зачем тогда нужен второй мотор? Ради тяги на низах, что бывает оправдано.

Получается что разница в полтора раза, но выводы из этого делать рано. Потому что VTX1300 выдаст 75 сил при тех же 5 тысячах оборотов. Вот только 0,75 мотор выдаёт 60 Н*м момента, а 1,3 - все 120+. Вот такая вот двухкратная разница.

Получается сравнивать по моменту надо? Не, не получается :D Ну как, если брать схожие движки (к примеру у разных круизеров) то ещё покатит, а вот меряться письками моментами с какой-нибудь рядной четвёркой бессмысленно абсолютно.

Но как тогда вообще оценивать двигатель? Достаточно легко - чем больше объём одного цилиндра - тем больше будет тяга. И наоборот - чем меньше объём одного цилиндра, тем момент меньший, но двигатель обычно более оборотистый.

Но почему есть 2 подхода? Этому тоже есть объяснение. Чтобы увеличить мощность конкретного готового двигателя, можно:

1. Форсировать скорость вращения коленвала. При том же моменте с увеличением оборотов мощность растёт линейно. Но тут возникает вопрос с газообменом - до бесконечности увеличивать обороты мы не можем. Но момент зависит от эффективного давления в цилиндре, и сохранить его ровным на всём диапазоне сложно, но в общем-то и не нужно. Поэтому крутящий момент по графику заваливают и получается что с увеличением оборотов момент растёт ещё круче. При этом где-то к 18 тысячам он вообще должен был бы достигнуть огромных значений. Но тут уже другая проблема - с таким большим диапазоном оборотов мотор будет эффективен только в одной зоне, и обычно ближе к максимуму. Думаю типичные дорожники и спорты себя узнали - ниже 4 тысяч мотор работает откровенно слабо.

2. Форсировать двигатель на основании эффективного давления, а обороты - ограничить. Чисто чопперно-круизерный приём. Хотя в общем-то эндуро тоже вовсю им пользуются.

Легко увидеть эти 2 подхода на примере BMW F650GS и CB650f. Первый - одноцилиндровый, вторая - рядная четвёрка. Первый прёт с самых низов, вторая - когда мотор подраскрутится. Первый имеет максимальные обороты в 6500, вторая - 11000. При этом пик момента у первого на 5000, у второй - на 8000.

Но почему такая разница?

А разница в конструкции. У бэхи - один огромный горшок, а у хонды - четыре маленьких в ряд. Суммарный объём-то тот же, а вот подача топливо-воздушной смеси совершенно разная.

Вот к примеру задумали инженеры Хонды увеличить мощность своего одного маленького горшка и решили пойти по пути увеличения оборотов. Чем больше обороты, тем больше нужно тащить смеси. При том вплоть до 2 раз больше. Что можно для этого сделать? Увеличить высоту подъёма клапана или изменить сами клапана. При этом поднять слишком высоко не выйдет - ненадёжно. Да и с компоновкой особо ничего не придумаешь экстраординарного. Что делать? Хондовцы берут и добавляют 3 цилиндра. И что тогда будет по сравнению с БМВ (которые решили увеличить объём 1го цилиндра)? Объём тот же, а вот смеси можно протащить куда как больше. Вот и появляется возможность увеличить обороты. Само собой это тянет за собой всякие умные штуки типа оптимизации фаз и прочего, но в целом думаю смысл ясен.

В это же время Баварцы решили пойти по другому пути и увеличили сам размер цилиндра, а вместе с ним - и мощность.

Что же будет с моментом?

У этой пары максимальный момент примерно одинаковый, вот только Гусь его выдаёт поровнее, а Сибиху нужно сперва раскрутить.Получается узкоглазые ошиблись, а баварцы молодцы? Не, не получается :D На асфальте Сибиха оторвётся далеко вперёд, хотя и не прям вот сразу - гусь проиграет ей, в том числе и по максимальной скорости. Зато к примеру на грунтовом подъёме, где важен ровный момент на разных оборотах Гусь обставит Сибиху шутя.

Народ даже интереса ради устроил заезд на четверть мили между Харлеем и Fireblade.

(если не сработает полная ссылка - начало с 4й минуты)

В целом - чем больше воздуха и топлива вы загоните в горшок, тем больше будет мощность и крутящий момент. Кстати ещё один из способов сделать это - турбонаддув. Но тут возникает вопрос ресурса. Впрочем, если ваша тайная цель - снять с покупателя в перспективе денег побольше, то сохранение ресурса это явно не ваша цель. В автомобилестроении это уже поняли и мы повсеместно начинаем наблюдать 1,4-литровые двигатели с характеристиками как у 2-литровых именно за счёт турбонаддува. Хотя конечно нельзя сказать что турбонаддув прямо таки убивает, но всё же.

Вот и вернулись мы к тому с чего начинали - нельзя сравнивать мотоциклы и их моторы разных предназначений - своей дисциплине своя задача.

Подведём условные итоги:

1. Мощность зависит от количества смеси.

2. Момент зависит от давления в камере.

3. Чтобы увеличить момент (ускорение) — лучше увеличивать один горшок.

4. Чтобы увеличить мощность (макс.скорость) — лучше увеличивать количество горшков.

5. Одностволки — тяга без мощности, четырехстволки — мощность без тяги, В-Твины/Двустволки — компромисс.

6. От количества горшков можно примерно смотреть в сторону применения мота.

Спасибо выпускнику МАДИ romanikitin, обсуждаемо в комментариях, у меня - всё.

Привет, я NoAdO и я пишу посты на мото-тематику. Меня тут @MasterBlame пристыдил что не пишу ничего - оказывается люди от меня ещё что-то ждут. Ну так вот вам мото-пост Надеюсь, полезный.

Недавнее обсуждение на профильном форуме с чуваком с ником bikoonin вскрыло очередной вопрос, который казался мне очевидным, но вот человек, как сам сказал, "лоханулся". Поговорим о правиле трёх!

Итак, каковы возможности и границы применения такой штуки для головы? "Оно само". "Я ничего не делал". Эти фразы ненавидят любые IT-шники, но именно они-то нам и нужны. То есть подходящая ситуация это если вы сам ничего не меняли. Не трогали карб или инжектор, не давали мотоцикл в сервис и т.п. Говорить о том, почему двигатель работает можно долго, но ключевых составляющих всего 3. Бензин, масло, искра. И если ваш двигатель внезапно перестал заводиться, весьма вероятно что дело в одной из них. Проверим все?

Я не претендую на истину в последней инстанции и не смогу научить вас моментально определять поломку - сам не умею. Понятно что причин неисправности может быть много, но эти 3- базовые.

Бензин на своём пути проходит целую кучу всяких разных деталей. Это и крантик, и фильтр, и карб, и впускной канал и клапан/клапаны.

Когда случается проблема?

- Неожиданно, на дороге или почти сразу после отправления в путь.

Симптомы?

- Стартер крутит как обычно, но двигатель не схватывает или схватывает но не заводится

Чё делать?

Первое и главное - проверьте, есть ли у вас бензин. Удивительно, но многие люди могут грешить на всё что угодно, но не на кончившийся бензин, особенно если "рассчитывали" что он кончится позже. Тем обидней будет, когда ошибка обнаружена. Если бензин в баке есть, проверьте заодно краник и пока хватит. Потому что дальше можно достаточно долго заниматься тем, что проверять последовательно:

- бензин течёт из краника/насоса (закрыли краник/выключили двигатель если насос -> отсоединили топливный шланг -> на короткое время открыли/попытались завести)

- бензин поступает в карбюратор (у всех карбов есть сливной болт, если его открутить то должен политься бензин)

- бензин поступает в цилиндр (если отсоединить от свечи провод то бензин должен её намочить потому что искрообразования не будет - но это надо иметь инструмент для выкручивания свечи - её не только надо осмотреть но и придётся сушить)

Искрообразование странный предмет. Перед дождём было, а после - нет :D И в этой шутке лишь доля шутки - как и с любым прибором, работающим от электричества, вся система боится всего 2 вещей:

- контакта там, где быть не должно (короткое замыкание)

- отсутствия контакта там, где он быть должен (нет искры)

Когда случается проблема?

- внезапно

- во время / после дождя

В первом случае может быть отсоединена клемма к примеру от катушки (от вибрации или тряски), мог истереться провод или выйти из строя свеча или колпачок

Во втором - скорее всего виновато короткое замыкание от воды

Симптомы?

- двигатель глохнет как будто выключили ключом

- двигатель не заводится и даже не схватывает.

Чё делать?

Высокое напряжение больно дерётся - не стоит трогать металлические части этой системы во время работы двигателя.

Выкрутить свечу, подключить её обратно к проводу, взявшись за изоляцию прислонить кончик свечи к массе (металлическая рама, неокрашенная часть или болт в раме) коротко крутануть стартером и пытаться разглядеть искру. Должна быть слабо видна даже при свете дня и быть голубого цвета. Жёлтая - нехорошо, надо разбираться, но чаще всего не причина. Ничего нет или если свеча влажная - есть проблемы с образованием искры.

Проверьте контакты на катушку (такой цилиндрик, куда уходит провод от свечи), сам провод на отсутствие повреждений а колпачок - на наличие металлической начинки внутри.

Нужен как воздух :D Случается реже всего, поэтому и проверяем последним. Разве что для эндуро это актуально чуть ли не в первую очередь, но тут я думаю и без меня люди догадаются что если мотоцикл по уши в грязи, то от неё нужно отчищать.

Когда случается проблема?

- при длительных поездках при большой влажности или в дождь

- при длительных поездках по грязи

- во время цветения тополей или при езде по одуванчикам XD

словом, когда в воздухе много не-воздуха

Симптомы?

- двигатель начинает работать хуже и хуже, пока не прекращает совсем

- вынутая свеча чёрного или неравномерного с чёрным цвета, может быть и влажной если воздуха поступает настолько мало что смесь не сгорает совсем

Чё делать?

Проверять в первую очередь воздушный фильтр - бумажные фильтры мокнут от воды и перестают пропускать воздух как положено, грязь могла забить воздухозаборное отверстие, пух тоже не способствует хорошему "дыханию" двигателя.

Ну а дальше по ситуации - нужно отчистить фильтр и вернуть ему возможность пропускать воздух.

Пример из жизни

Случилась как-то у меня ситуация, когда я по незнанию мопед толкал 10 километров до дома ночью. Правда это было в городе, что хорошо. Но в Москве т.е. куча холмов - что плохо. А дело было так. Договорился я на скутер-форуме что человек мне настроит карбюратор - мой тогда ещё скутер плохо тянул в горку (не больше 30, хотя по прямой 50+) и "мастер" убедил меня что дело в карбе.

Я приехал на смотру. В 2010м там ещё собирались скутеристы. Нашёлся с этим товарищем, он мне что-то покрутил в карбе и спустя полчаса уехал. Я при нём сразу проверил - мопед ездил туда-сюда по тротуару, разгон непонятно стал бодрее или нет. Пока я придумывал где бы поездить, он уехал.

Когда я надумал, завёл и поехал, при попытке поддать газу мотор внезапно стал захлёбываться а потом и заглох. Было это в 9 вечера. Дальше, совместно с местными "мастерами" мы пытались диагностировать поломку. Несколько раз мне "сушили" свечу, хотя она не выглядела мокрой. Искрутили единственный болт на карбе туда и сюда. Проверили и искру и наличие бензина в баке - бензин был в баке. Ну ничего не помогло. В 11 я принимаю мужественное решение - толкать. С чем и ухожу. Через 3,5 часа я дотолкался до гаража, по пути домой попал под короткий дождь и завалился спать.

На следующий день при повторном осмотре злосчастного мопеда я обнаружил таинственный шланг, свисающий в никуда. Справедливо предположив что конечно могут быть шланги слива и вентиляции, но вдруг это не он, я начал искать - куда его можно присоединить. И нашёл чистый сосок в корпусе. Присоединил, потыркал, завёл.

А теперь - что на самом деле произошло.

Карб на моём мопеде стоял Mikuni и регулировки смеси там нет - так что "мастер" крутил холостой ход.

На моём мопеде стоял не бензонасос, а автоматический вакуумный крантик, который срабатывал каждый раз как в картере было разряжение. Вот контрольный шланг разряжения этот "мастер" и умудрился отключить.

Никто из местных "мастеров" не ушёл в размышлениях дальше бензина в баке - то что свеча не выглядит мокрой заметил похоже только я, хотя тогда не знал - что это значит.

Вот так незнание "правила трёх" и неумение провести диагностику на самом слабом уровне заставило меня толкать мопед 10 км.

Была и обратная ситуация - поехали с товарищем на озеро. Я заправился у себя на районе, он у себя. По полбака. Приехали на место, попрыгав по кочкам, разложили всё. Он собрался в магаз, а мотоцикл не заводится. Точнее вроде пытается схватывать, но никак. Начали проверять - бензин в баке есть, в цилиндр тоже поступает (ставим вместо свечи палец и крутим стартер)). Искра есть, но свечи мокрые - то есть их заливает, не поджигается смесь. А искра нормальная. Воздух тоже нормально. Что-то не так со смесью?

Отлили бензина из бака, а он на вид бледнее по цвету чем обычный и пахнет слабо. Похоже человеку залили какой-то гадости вместо бензина. Слили бензин с карба, с бензобака его в бутылочку, с меня пол литра, залили ему. Покрутил-завёлся.

Вот так незначительные знания об устройстве своего коня помогают вернуть его к жизни. Не стесняйтесь об этом знать дабы не остаться в дураках.

В этом посте я хочу поупражняться и поставить себе непростую задачу для ума - попытаться описать свои впечатления со стороны для тех, кто на таком мотоцикле не сидел и не водил. При том, что в общем-то я другие классы мотоциклов не водил - ёбрик, ява и скутеры не в счёт. Что такое большой круизер с V-twin как мотоцикл в целом?

Большой?

Да да, я знаю что у меня не самый большой, не самый тяжелый, не самый мощный, не самый самый мотоцикл чтобы вот на него опираться. Это просто добротный круизер, и опираться я буду именно на это. Я тут не Харлей описываю и не 8-литровый BOSS HOSS, а свой мотоцикл(Honda VT1100 C2 Shadow Sabre)

(это босс хосс)

Круизер?

Кру́изер, или кру́зер (англ. cruiser) — разновидность мотоциклов.

Название происходит от английского слова cruise/cruising, что означает «крейсировать», «идти по курсу», «путешествовать с целью путешествовать». Характеризуется низким сиденьем, вертикальной посадкой, часто вынесенными далеко вперед подножками, обилием хрома и значительным весом. Круизер не предназначен для быстрой езды или езды по пересеченной местности; его двигатель обычно не обладает высокой мощностью, однако имеет лёгкую и удобную управляемость, большой крутящий момент на низких оборотах и соответствующее «грозное» звучание.

Итак, большой круизер это мотоцикл для дорог. Причём для дорог в самом романтическом понимании этого смысла. Вы можете испытавать удовольствие от владения им как таковым, вы можете радоваться звуку мотора, багажному пространству, хрому, словом, чему угодно, но чем дальше дорога будет уходить от "романтического идеала", тем меньше на этом мотоцикле вы будете ей рады. Что такое идеал дороги? это легко объяснить картинкой:

Не смог найти получше, но думаю вы поняли меня и так. Тем не менее скажу - большой круизер это (вот неожиданность) мотоцикл для дальней дороги, для шоссе, упирающегося в горизонт. Хотя даже это верно не всегда.

И не надо думать, будто я говорю об американских автобанах. Нет, у нас тоже есть отличные дороги.

(трасса М-4 "Дон")

Но, как только дорога станет плохой по качеству (а таких дорог вне федеральных трасс у нас крайне много), или вы попадёте в плотный траффик (я в Москве живу, для меня плотный трафик это норма жизни) - наслаждения от поездки Вам не испытать.

V-Twin?

На случай, если вы не знаете, что такое V-Twin, у меня есть упрощённая схемка в виде gif. У меня вообще много таких схемок :D

Да и с V-Twin есть загвоздка. Собственно двух-цилиндровые V-образные моторы я могу условно поделить на 3 шутливых вида:

правоверные

неверные

бытовые

Правоверные это Harley & Davidson Co. Это Вам каждый владелец харлея скажет. Шучу, не каждый. Стоит различать владельцев харлеев и харлеедрочеров, да и вообще - не поддаёмся стереотипам, от этого мозги киснут. Но, так или иначе, "правильным" я обозвал харлевский вариант V-Twin - трясучий и вибрирующий.

Но пардоньте, а что если мне нравится образ таких мотоциклов, но не нравится сидеть на вибраторе? Ушлые японцы взяли да и соорудили такой агрегат. При том модификаций у линейки - не счесть. Судите сами: Shadow A.C.E.; Shadow A.C.E. Tourer; Shadow Sabre; Shadow Spirit; Shadow Phantom; Shadow Slasher; просто Shadow; Black Widow; Steed наконец - и то я мог ещё и не всех вспомнить. Собственно не только Shadow и не только Honda - моделей-то масса. Но говорим мы в основном о моём.

Кстати Steed 400 и 600 и Shadow 400 и 600 вообще слабо различаются - а произошло так из-за того что Стида для внутреннего рынка заделали, а Шадовку - для внешнего. А так мотоцикл-то один.

В зависимости от модификации Шадовка может быть больше или меньше похожа мотором на харлей (читай - более или менее трясучая, на больших или меньших оборотах максимальный крутящий момент). Но только похожа - водяное охлаждение штука полезная. Особенно в таком городе как Москва. И если бы только водяное охлаждение! Японцы решили не париться - момента-то дофига и воткнули.. карданный вал мне в заднюю дверцу, только гляньте:

Хитрые японцы много чего навертели ещё. Вот раньше бунтари делали hard tail - это когда заднего маятника и амморта просто нету. Потом, когда пятые точки себе наотбивали, стали ставить soft tail - это когда рама сварена так чтобы было похоже, будто там hard tail, а аморт прячется внутри рамы, под сидушкой. И если в Steed ещё так и есть (он кстати куда ближе к чопперу чем остальные), то в Shadow они просто не парились и поставили 2 амморта снаружи.

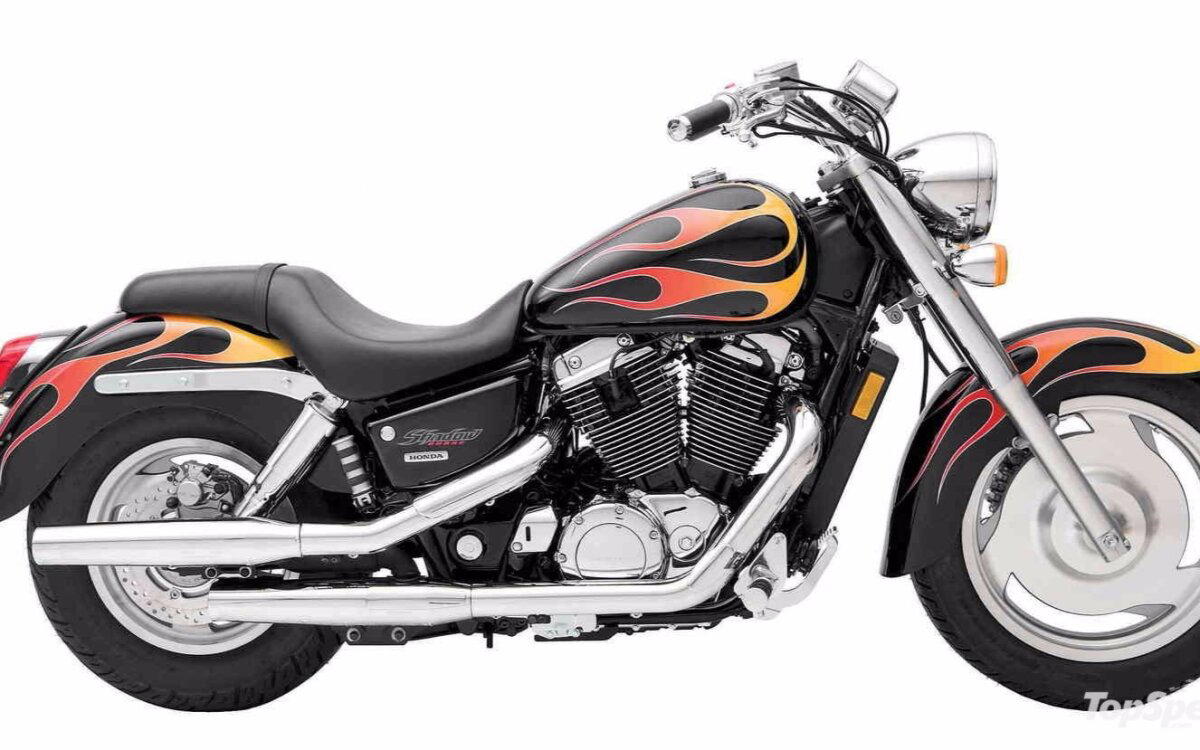

А с Sabre пошли ещё дальше - как-то принято было, что воздушный фильтр у V-Twin сбоку. А у Shadow Sabre японцы взяли, да и убрали его в освободившееся место под сиденьем. Сравните:

C одной стороны - вроде опять неправильно. А с другой - так удобней же.

А, ну и бытовые - вообще V-образный 2-цилиндровый мотор не обязан быть низкооборотистой бухтелкой. Такие моторы спокойно прижились и в Afica Twin и в Transalp и в том же Suzuki V-storm. И не только там, но речь не о них.

Ладненько, раскидали в пух и прах мой первый вопрос к себе, и погнали сравнивать всё и вся!

Посадка

Вообще посадка - понятие индивидуальное. Мне вот на Валькирии 1500 оказалось жуто неудобно сидеть почему-то. Тем не менее, посадка на таком мотоцикле удобна. Она и должна быть удобной, если вспомнить, что наша задача - поехать далеко и цель - скорее ехать чем "доехать побыстрее".

Человеку, ни разу не сидевшему на таком мотоцикле, могу предложить сесть в обычное офисное или компьютерное кресло, вытянуть ноги горизонтально, опустить их на пол и слегка подтянуть к себе, чтобы ступни полностью касались пола, но не казалось что вы ногами куда-то тянете. Вот в общем-то и всё.

Что касается ширины руля.. руль люди часто меняют под себя (как и сиденье), но общий принцип такой: представьте что перед вами стоят вплотную друг к другу милые двойняшки с 4м размером. Возьмите их за крайние си в общем взяли. А теперь перестаньте мечтать, сожмите кисти как положено и опустите руки параллельно полу. Если вы не дрыгали ногами в процессе - поздравляю, это нужная поза.

Езда

А вот тут всё отличается кардинально от любого другого класса. Главное, о чём не надо забывать - этот мотоцикл предназначен для неспешного променада, или неспешного же путешествия, желательно по прямой и никоим образом не подразумевает вхождения в повороты под спортивными углами, вилли или стоппи. Да, я вряд-ли войду в поворот на той же скорости, на которой это сделает спортбайк или даже дорожник. Возможно, мой байк даже сможет это, но такие телодвижения - не смысл передвижения на этом байке. Хотя до подножек я его наклонял несколько раз, сильные наклоны - это всё таки не эта дверь.

То же самое касается динамических манёвров. Если я спрошу у своего товарища: "6,3 до 100 это быстро?" - он скажет "да", потому что водит 29ю Волгу и для него это - быстро. А если я спрошу спортбайкера, он скажет.. не знаю, наверно рассмеётся.

Если у вас быстрый мотоцикл, вы без труда сможете представить что такое 7 секунд до 100. А теперь прочитайте абзац про посадку ещё раз, примите эту позу и представьте разгон в ней. Хрень? Вот и я так думаю. То есть возможность оторваться на старте от потока есть, в Москве я ей иногда пользуюсь (если дальше дорога пустая), но в целом - не сказать, что мне есть большая разница 6,3 там, 7 или 10. Собственно я и не замерял разгон - 6,3 это цифры из интернета.

Но что интересно - казалось бы, зачем тогда вообще нужно больше литра? Взял бы 600-750 кубов и катался бы?

Вообще многие так и делают. Но мой знакомый на Aero с таким объёмом с пассажиром и грузом выжал 145 и не больше. А он лёгкий, да и пассажирок выбирает.. ну в общем тоже не тяжелых))

(Shadow Aero)

И это в общем-то ответ - мощность нужна ради резерва по скорости, резерва по ускорению. А не ради того чтобы валить 200+ км/ч. Gold Wing умеет, у него макисмалка 230 кажется. Часто ли мы видим валящий 200 Gold Wing? Я - нет. впрочем, голда, это люкс турер. Тут есть большая разница.

Не люкс =(

Благодаря тому, что "круизерными" возможностями оброс образ, заданный Харлеем, множества столь полезных вещей в таких мотоциклах не хватает. Я не хочу гоняться за люкс-турерами и их комплектацией, но банальный прикуриватель и подогрев ручек в заводских комплектациях для "круизера" были бы весьма разумным решением. Впрочем, это мало того что придирки, так ещё и в планах у меня есть, а частично - уже и реализовано - например тот же прикуриватель. Хотя конечно было бы неплохо иметь ещё одно положение ключа, в котором будет включена некоторая электрика, но ключ можно вынуть. Или АБС.. Эх, мечты.

Собственно и основных-то приборов минимум. Считайте сами, что у меня есть:

спидометр (в милях и километрах)

одометр (в милях)

одометр - "текущая поездка" (в милях)

И индикаторы:

большая температура

мало масла

нейтраль (в основании руля)

поворотники (в основании руля, на фото не видно)

дальний свет (в основании руля, на фото не видно)

И на этом всё. Хотя для путешествия существует масса полезной машинерии, те же датчики давления (прокола) в шинах.

Таким образом круизер, который не люкс-турер, это скорее мотоцикл чтобы "просто ехать" нежели аппарат для серьёзных передряг. Всё это весьма условно, было бы глупо не ездить на нём куда-то далеко потом что у него видите ли датчиков прокола нет. Люди и не на таком ездят. Но концепция именно такова, и, если вы хотите обладать такой техникой, вам придётся её принять.

Что определяет круизер?

Вот я привязался к этому слову, да?) А это потому, что у меня ещё при покупке был установлен практически весь набор для доделки такого мотоцикла именно под дальнюю поездку по шоссе.

платформы вместо подножек

высокое и широкое ветровое стекло

гелевая сидушка для большой американской попы

2 вместительные боковые сумки с замками (замки на сумках чопперообразной техники вообще вещь нечастая)

Не хватало только дуг безопасности и адекватного выхлопа. Впрочем, я над этим работаю :D

Кстати о сумках. Боковые сумки у меня быстросъёмные, но даже без них остаётся ещё задний "чемодан" литров на 30 объёма. Это значит, что я могу спокойно возить с собой ремкомплект для колёс, чехол, цепь, рюкзак с вещами и всё это легко вместится только в 1 сумку. Приятно? Безусловно, однако для путешествия (особеноо если оно с палатками) придётся сильно умерить аппетиты, а возможность таскать с собой кучу вещей несколько..

развращает расслабляет. Но в целом да, шансы что у показавшегося на горизонте мотоцикла с сумками будет так нужный вам сейчас жгут, куда выше, чем у того же спортбайка.

Что будет, если снять весь этот обвес? Будет вроде бы круизер, но и не совсем - не каноничный "чоппер", но и не круизер, готовый для "круиза". Словом, он не сильно будет отличаться образом от какого-нибудь HD 883. В чём тогда смысл бóльшей кубатуры в этом случае? Ну, во первых ускорение. Как ни странно, даже владельцы "спокойных" байков иногда меняют машину на "побыстрее". Второй, и не менее важный момент - рык мотора. Не зря именно владельцы такой техники много внимания уделяют звуку глушителя и глушителю в целом. А ничто так не придаёт "внушительности", как плохо глушащий глушитель на большой кубатуре :D

Кстати, к вопросу, почему называть такой мотоцикл чоппером - неправильно.

Чоппер (англ. chopper) — стиль мотоцикла.

Слово «чоппер» (англ. chopper — от англ. «chop» — рубить) прочно закрепилось за видом мотоциклов с удлинёнными рамой и передней вилкой. Мотоциклы со стандартными рамой и вилкой обычно называют стоковыми. Предшественниками чопперов были серийные мотоциклы, подвергшиеся переделке для уличных гонок — «бобберы» (англ. bob — короткая стрижка). В отличие от бобберов, у будущего чоппера убирается не только все лишнее — переднее крыло, иногда передний тормоз, глубокое заднее крыло, но также подвергается серьёзной переделке и сама рама. Ставится высокий руль, зачастую достаточно эпатажный (например «Ape Hangers»), спинка («Sissy bar»), корни которой происходят от тех же бобберов, вынесенные вперёд подножки для ног мотоциклиста. Типичными атрибутами многих нео-чопперов также являются задний «каток» (широкое колесо, иногда в России называемое ВШК — Великое Широкое Колесо), сухая (hardtail) рама (без задней подвески), бензобак в виде небольшой капли, гранёный diamond tank или «гроб» (coffin tank) и неизменное обилие хромированных деталей.

То есть ключевые особенности "каноничного" чоппера - минимальный обвес, вынесенная вперёд вилка и переделанная рама. Например, вот так =)

Так ктож ты наконец?

Подводя итог, Honda Shadow Sabre - мотоцикл-заготовка (не обижайтесь на такое наименование, тут нет негативного подтекста), мотоцикл, который в простонародье называют "чоппером" (хотя с точки зрения чопперостроения ну никак не чоппер) или круизером, что куда ближе по сути. Это мотоцикл, который можно доделать именно под свои задачи. Это мотоцикл для тех, кто хочет "харлей" но не хочет харлей и, возможно, хочет практичности. Это мотоцикл для тех, кто берёт 2 колеса не для того, чтобы куда-то успеть, не ради адреналина, не ради возможности проехать там, куда волки срать боятся, а просто ради возможности ехать. Это мотоцикл, сочетающий чопперно-круизерный образ с хондовской надёжностью и практичностью.Это мой мотоцикл и я рад, что им владею.

Вот такой вот самокопаний пост.

P.S. Баянометр ругался на картинку с горизонтом и гифку.

P.P.S. Уважаемые подписчики, извините что заставил ждать.

Привет, я NoAdO и я пишу посты на мото-тематику.

Первым делом хочу ещё раз напомнить - автор событий не я, а товарищ @cember . Бедный человек уже на Пикабу зарегистрировался, а вы всё путаете. Сколькож можно?)

Итак, о чём речь? Если коротко, то товарищ занимается тем, что зимой на мотоцикле с коляской совершает путешествия. Да ещё какие =) В хронологическом порядке:

Второй сезон - проба сил, новогодние покатушки и вневмоподвеска для коляски

Путешествие на "Самовар" - 3200 км в одну сторону

Как коляска к мотоциклу присоединилась

Начинаем! Cember:

Мотоцикл урчит, дорога стелется, а гаишник лыбится и приветственно машет! Я пролетаю мимо ихней засады на 120 км/ч, даже не успев ничего понять! Это было после Уфы. Это было в -20 и я ехал на своем мотоцикле-шатуне Хонде Х4. Я ехал на СноуДогс!

Для справки — в России проводят три крупнейших зимних мотослета. В декабре Медведь-Шатун (Ярославль), затем январский СноуДогс (Тольятти) и заключительный февральский Самовар (Тула). На последнем, на Самоваре, я был в прошлом году. Теперь черед Сноудогс!

Честно говоря, сам путь до Тольятти оказался скучен и обыден — такого шквала впечатлений я не получил, как по пути на Самовар-2015. Да, была радость путешествия и особенно — удачной конструкции пневмоподвески на коляске, благодаря которой я избавился от увода колясыча с прямой траектории. Думаю, основная радость и была связана с пневмоподвеской — РАБОТАЕТ, ЧЕРТ ПОДЕРИ! Наконец-то я покорю Зимнюю ЖЖ, делов то теперь 1600 проехать за сутки! Был, разумеется мандраж — это все-таки зима! И отдельно волновался за мотоцикл — я залил обычное автомобильное масло Мобил 0w30 и каждый чертов раз, когда колесо срывалось на гололеде, мое сердце замирало… Каждый чертов раз, хотя я понимал что это гололед и чувствовал снос! А гололед был первые 1500 км… И особенно жопочный — от Тюмени через Курган до Челябинска. Эта дорога была самой трудной на всем протяжении, т.к. каток был сплошной и ехать было и трудно, и страшно…

Энергетик мотоспортсмена — Газпромовское Латтэ и апельсиновый сок. Иногда — сникерс :) Помогает!

Челябинск я проезжал ночью, и отсюда начало холодать. По прогнозам должно было быть -30, что для меня не проблема. Для меня вообще не проблема даже в -40 ехать — опыт был и в мотоцикле и экипировке я уверен.

Но на перевале оказалось таки проблемой! Почти сразу же после Челябинска я начал подмерзать, и подмерзать сильно! И с каждым пройденным километром все сильнее и сильнее. Сначала начал индеветь визор, потом мерзнуть торс, и после него ноги, руки… Понять ничего не могу — всего-то тридцатка мороза!

Решил отключить фары в коляске — и вуаля, электроподогрев начал жарить как сумашедший! Все, дальше я ехал в уюте и тепле :) Хотя я чувствовал — мороз крепчает!

Как потом оказалось, на перевалах было -37…

На заправке в районе Аши смотрю на одометр — 1670! Ура, я сделал ЖЖ за 22 часа! Дальше была утренняя уфимская обьездная, и разбитая дорога Уфа-Самара. Ох я и натерпелся… Яма на яме, машины делают слалом за слаломом — и легковые, и грузовики! Так чуть и не вьехал в один грузовик — на обочину мне сьезжать страшно, могу и не выехать… К Самаре подьехал уже когда потемнело. Так как на поляне слета ловить в четверг нечего, то еще загодя я договорился за ночевку у знакомого в Самаре. Так я познакомился с Самарскими пробками…

Оказалось что надо ехать в самый центр Самары, и это вечером… Думаю, я теперь знаю как выглядит байкерский ад!!! Руки немеют, плечи болят. Благо, никто не подрезает… Сплошные зеваки в окнах :)

Кстати, нас таких гостей оказалось сразу трое: помимо меня был мой очень хороший друг с Челябинска (виноват в моем приеме в Аль-Каши на Самоваре) и гость с Эстонии.

Кстати, по чекам у меня вышли следующие результаты: 2100 км до Самары ровно за 28 часов! Результат даже для машины вполне неплохой, причем даже для лета! Пневмоподвеска таки сделала свое дело — скоростной режим поднялся на приличный уровень!

Уже сидя в теплой квартире, после душа, меня ждало удивление — от Нефтеюганска до Аши по гуглу всего-лишь 1550! Посмотрел другие карты — аналогично. Одометр с неродной размерностью колеса намотал лишних километров…

А у меня было 2 часа на добор 60 км!!! Обидно вдвойне, ведь я, не зная этого, проехал все уфимские заправки… Грусть-печаль-тоска. Хрен с ним.

Мотоцикл ночевал под открытым небом, я удачно забыл выключить компрессор… Меня ждал вечером сюрприз :)

Но до вечера было много событий, например посещение легендарного Дна — заводской точки продажи Жигулевского пива!

Вечером пришлось прикуривать мотоцикл…

Мотоцикл завелся почти без проблем, но подтраивал. Оказалось что мой воздушный фильтр за ночь замерз — там скопилась грязь и снег за все 2100 км пути! Поменял. Но мотоцикл продолжил троить. Ладно, почистил свечи — по прежнему троит. С нехорошими раздумьями и на троящем движке я двинулся на Сноудогс. Ехать 50 км… Знакомый на своей машине в виде сопровождающего.

Не доезжая 5 км до поляны происходит ЧП — коляска падает. Первая мысль — колесо отвалилось. Повезло — ехал не очень быстро, что-то порядка 70-80 км/ч. Удачно стал на обочине. Колесо оказалось на месте, но что-то с подвеской! Может оборвало крепление амортизатора?

Поддомкратил — рассмотрел. Твою мать… Верхнее крепление амортизатора — обычная резьба, шток просто прикручивается к рычагу рамы. И этот шток открутился!

Вынул пневмоэлемент, так как он расправился и прикрутил шток обратно. Так и поехал на сухаре :) Больше проблем небыло. Кроме подтраивающего движка — но с этим я уже буду разбираться позже, такого как в прошлую зимнюю поездку, не наблюдаетсЯ, когда ехать вообще невоможно.

А теперь, собственно, про СноуДогс!

На байкпосте уже появился обзор слета от RatmiR73. Попробую что-то добавить от себя! :)

Вообще Сноудогс проводится на небольшом озере, в Волжском — это примерно посередине между Самарой и Тольятти.

8 января собирали лагерь на поляне, сьезжались гости (как я) и гонщики Унимото. Помимо всего прочего в ноябре 2011 года мотослет стал официальным этапом Унимото в России. Этот официальный статус многого стоит, ребята!

А что такое, собственно, унимото? Из википедии:

Унимото — спортивный гоночный аппарат, имеющий одно колесо и двигатель. Принцип соревнования — дрэг-рейсинг по немощеной поверхности (в т.ч. лед ). Длина трассы 100 футов (31,5 м).

В посте RatmiR73 много фоток этих аппаратов. Выглядит все это очень впечатляюще:

Ну а теперь паро-ракетные вундервафли!

Впечатляет? А я обалдел, выпал в осадок и еще много хороших крепких многоэтажных, но нецензурных слов…

Теперь я знаю с чем я поеду на следующий в моей жизни СноуДогс! Я загорелся унимото :) Это не скучно!

Кстати, было и два гостя с Германии, со своими унимотами. Разумеется, они впечатлились нашими ракетными и паровыми унимотами, поэтому в немецкий фольклор наверняка добавилось еще одно доказательство, почему русские непобедимы :) А вообще оказались душевными ребятами, хотя по русски ни бельмеса. Переводчик был, кстати. А спустя некоторое время алкоголь уравнял нас и переводчиками стали ВСЕ! И перевели все…

Забавно было наблюдать утром огромную кучу одежды на капоте одной из машин. Всю эту одежду вечером забыли в бане… Жалко, не сфоткал! )))

А теперь еще немного фото :)

о чем мне особенно понравился Snowdogs, так это душевной компанией — как приятно увидеть знакомые лица со всех уголков России!!! И, разумеется, познакомиться с другими, не менее приятными лицами! Мне был суровый наказ заехать в Пермь, в Троицк, в Ижевск, в Казань, в Ульяновск… Даже не представляю, сколько я буду ехать домой, если придется всех слушаться! видимо, придется вовсе без ЖЖ ездить! :)

Гена Джинн, из Троицка. Вовремя напоил меня вкусным чаем в своем походном лагере! :)

Пожалуй, это самый веселый мотослет в моей жизни! впечатлений море! Море знакомств, общения и хорошего настроения!

Признаюсь честно — фоток надергал с интернета, так как физически не успевал все фотографировать, общаться и развлекаться!

Помимо унимото были гонки одиночек и колясычей! Разумеется, выглядело это повеселее унимото (не считая ракеты и парового).

идео гонок колясычей на ютюбе пока не нашел, найду — добавлю! Пока только в контакте нашел.

Разумеется, автомобилисты не пропустили возможность проверить лед озера )))

И вот, среди выхлопа моторов, криков старта и финиша, чаркой пива и общения обо всем, время как-то незаметно пролетело! И опять пора домой. Как ни странно — мне не грустно, ведь я знаю что вернусь сюда весной, на Маевку-2016!

Потому что я оставляю свой колясыч у друзей до мая, а сам лечу домой самолетом за копейки (спасибо Победе) — вышло дешевле чем поездом!

Поэтому в воскресение я стартую на Тольятти. Там, разместив мотоцикл на зимовку у замечательных людей, сел на самолет. Леха Квадратный, Коля Колючий — спасибо за проводы!!!

И отдельное спасибо Диме Лосю — за прием в Самаре и сопровождение меня как слепого кутенка по мероприятию и до Тольятти!

Возможно я не все описал, к сожалению писать можно вечно! Тем более когда впечатлений гораздо больше чем памяти )))

Желаю всем хорошего настроения дожить до сезона 2016!

NoAdO: спасибо, cember. На этой ноте рассказ заканчивается, а я лишь добавлю что cember не только оценил своих "поклонников" на Пикабу, но и специально заказал мне баннер для своего поста :D

Первый вариант вы уже видели, второй (собственно это как раз первый, он мне больше понравился но человек захотел иначе) придётся дать в комментарии - картинок больше нельзя добавлять =(

Так что у меня всё, до встречи на просторах Пикабу!

P.S. Почему можно добавить больше 25 блоков в редакторе, а публиковать нельзя? :'(

NoAdO: поскольку тут мне так и не сказали, какой же ник у товарища cember с байкпоста, @cember не занят, а баянометр упорно заявляет что постов с такими картинками нет, я (надеюсь последний раз) буду выкладывать пост за него.

Кто не знает, о чём речь, но хочет знать:

2000 км зимой на Honda X4 с коляской

Приделать коляску к мотоциклу

А я передаю слово владельцу аппарата, товарищу с ником cember на bikepost и.. неизвестным мне ником на Пикабу. далее текст с его слов.

«Зима близко!» — Эддард Старк не зря это повторял на страницах книг Джоржа Мартина, ведь лето пролетает почему-то незаметно и гораздо быстрее чем зима! Но для меня зима — это время колясыча и я его подготовил за летнее межсезонье КАПИТАЛЬНО:)

Остался день до Нового Года, и я со своими друзьями, как и в прошлый год, выехал кататься по городу вооружившись елкой :)

Заодно расскажу, чего я опять натворил :)

Первым делом я заменил елку — вместо обычной составной и отдельной гирлянды я купил елку со встроенными световодами. В прошлый раз до финиша гирлянда не дожила! Увы, но в -20 любая гирлянда становится хрупкой… Провода просто потрескались и порвались!

новая елка более морозостойкая, а неразьемная конструкция благоволит любому передвижению на мотоцикле!

Второй этап: УСТАНОВКА ПНЕВМОПОДВЕСКИ на коляску…

Честно говоря, я до самого конца не знал к чему я приду и с каким результатом. У меня лишь было желание чего-нибудь соорудить. В итоге два месяца вечеров в гараже, бубнежь жены… Я делал, переделывал. А потом еще раз переделывал… Что-то сделал зря, что-то внезапно стало толчком к еще большему развитию конструкции… Но в любом случае я это сделал и оно работает!

С чего начинается пневмосистема? Правильно, с компрессора! Я решил ничего не выдумывать и купил вот сие чудо:

это автомобильный компрессор Беркут, с ресивером и автоматикой. его очень любят владельцы Тундрычей и Рамычей, а также прочих других джипов/пикапов/микроавтобусов

А чем заканчивается пневмосистема? Разумеется, пневмоамортизатором!

долгие раздумья и походы по магазинам привели к покупке амортизатора от кабины МАЗ:

Как оказалось, внутри него находится обычный гидроамортизатор и для коляски он оказался очень жестким — вес кабины МАЗ 1т, а коляски 75кг… Правильным решением было пойти к мастеру ремонта амортизаторов для переборки моего амортизатора и понижению жесткости. Я выбрал неправильный вариант — высверлил отверстие в корпусе и слил нахрен масло )))

теперь амортизатор превратился в обычную пневмоподушку. Сейчас я жалею об этом, т.к. на не самой крупной кочке подвеску коляски пробивает. С другой стороны вес маленький и ничего страшного при этом не происходит. В общем, летом доведу до ума конструкцию.

Теперь третий этап: что находится между компрессором и амортизатором. И тут моя фантазия клинанула и я наворотил таких дел, что волосы дыбом…

это конечный результат. на фото видно блок клапанов и компрессор от голды. Беркут пока не убрал — с ним поеду в Тольятти на СноуДогз

Основная проблема колясыча — его вечно тянет в сторону. Едешь пустой — тянет на встречку. Нагрузил — тянет на обочину… И первым моим желанием было — устранить этот геморрой. Я из-за этого не смог в феврале защитить зимнюю ЖЖ… Устранить это проблему можно автоматическим регулированием клиренса коляски. Для этого я купил вот такой кран WABCO:

Этот кран стоит на грузовиках и регулирует уровень кабины. идею конструкции подсмотрел на работе, на японском грузовике Ниссан Дизель

Потом пошел творческий процесс…

методом научного тыка я определил среднее положение коляски

В общем, первое впечатление было сопряжено со слюнями, соплями и прочими радостными воплями — РАБОТАЕТ, АТАТАТ ЕГО!

Следующий этап — это первые ходовые испытания. Было -22, поехал я в Сургут.

В Сургуте даже в пробке постоял...

После прохвата я понял, что движусь в верном направлении! Во время поездки НАКОНЕЦ-ТО меня никуда не тянуло!

На обратном пути я ради эксперимента сдул подушку и ехал так — мотоцикл стало тянуть вправо, но ехать можно! Обратный путь я проехал без действующей подвески коляски и перепробовал все режимы движения — от 60 до 120 км/ч. ГОДНО!

Творческий процесс продолжился…

друзья подогнали. не сдержался и наклеил )))

Неожиданно знакомый подогнал компрессор и блок клапанов от Голды 1500. Честно говоря, я вначале не знал что с этим делать.

Потом придумал.

это высокотехнологичный пульт управления пневмосистемой. в Сколково плачут всем населением, включая уборщиц и охранников :)

Пришлось распарывать проводку, и опять паять-соединять-крутить… Коробка из ближайшего посудного, кнопки с радиотехники… Результат стал потрясающим! Например помимо автоматического выравнивания я в правом повороте могу прямо на ходу убавить воздух (понизить клиренс) и более спокойно его пройти, а в левом наоборот добавить воздуха. И после поворота можно спокойно опуститься или подняться до нуля. Чтобы быстро сбросить воздух с амортизатора — установил кнопку на сам пульт мотоцикла, там где должна быть кнопка для моргания дальним (у Х4 этой кнопки нет...).

А еще на пульте есть зеленая АДОВАЯ кнопочка. Она преднназначена для вибромассажа воздушными вибрациями.

Вот сам вибромассажер:

А теперь катаемся по городу и трубим пневмогудками :) И пофиг что на улице -30! Автомобилисты нам помогают гудеть! :)

В общем, как-то так :) Процесс на этом не заканчивается, планов еще громадье! Но это все потом, ведь вскоре после Нового Года меня ждет путешествие в Тольятти на СноуДогз 2016 :)

NoAdO: к сожалению, фото больше вставлять нельзя. Так что последние пару фото - в комментариях. Ещё раз спасибо cember за материал.

В ответ на Томского деда мороза показываю парней из группы Мотомосква. Илья:

Да будет срачь о том, что мы больные и выехали зимой на дороги 😉

P.s. Задумка в том, что мы ездили по городу и раздавали детям конфеты 😉

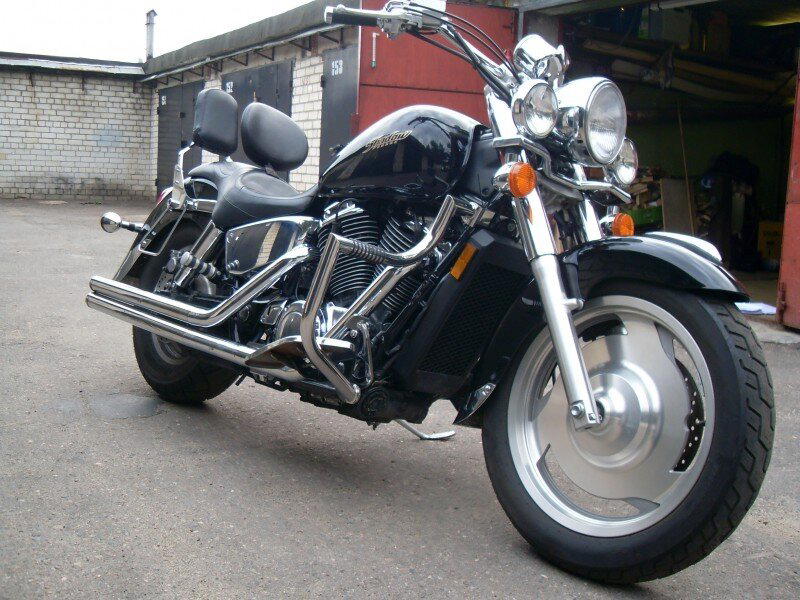

Случилось так, что на момент покупки Сабли (мой мотоцикл) у меня в загашнике лежал пульт с кнопками небезызвестной фирмы Курьякун. Он на титульном фото. Если у вас, как и у меня, мотоцикл мощным пластиковым обвесом не обладает, при монтаже дополнительной электрики сразу возникнет вопрос - а куда девать кнопки, которые её включают? Курьякун сделали хорошее, изящное решение.. и воткнули галактический ценник на этот кусок железа с хромом и тремя кнопками. Мой вам совет - лучше закажите с алиэкспресс. Но мне эту штуку подарили, так что покажу я - на ней. Поскольку я за безопасность, главный вопрос, который надо решить:

Как не спалить ничего и сделать удобно?

Чтобы ничего не спалить лучший вариант - сделать отдельную проводку на все наши потребители. Так мы ничего не спалим в родной проводке. Но держать наши дополнительные цепи всегда под напряжением - вариант не из лучших. Тот же адаптер для USB в дежурном режиме тоже кушает. Немного, но за месяц от заряда АКБ ничего не останется. Можно было бы сделать кнопку, но вдруг вы забудете её выключить? Да и зачем, если есть реле!

Итак, наша проводка будет использовать:

- Свой общий предохранитель как можно ближе к плюсу аккумулятора дабы при любом повреждении мы сразу получили сгоревший предохранитель, а не локальный пожар.

- Реле, которое я заведу на замок зажигания чтобы как только я выключил его - у меня всё отключилось.

И чтобы всё это собрать нам будут нужны:

- провода (желательно как минимум 2 цветов)

- термоусадка (крайне нужная штука - надеваете заранее, скручиваете провода, надеваете сверху, проводите феном или зажигалкой и всё)

- предохранители

- колодки предохранителей

- реле

- колодка реле

- кнопка/кнопки

- клеммы для кнопок

- клеммы для аккумулятора

Впрочем я обо всём этом ещё скажу

А теперь подробней.

Если вы ничего не шарите в электрике, хрен бы с ним - я объясню на пальцах. Потому что я тоже не сильно шарю. Представьте что ток это вода, которая течёт от плюса к минусу и что мы строим водопровод. Так, надеюсь, будет понятней.

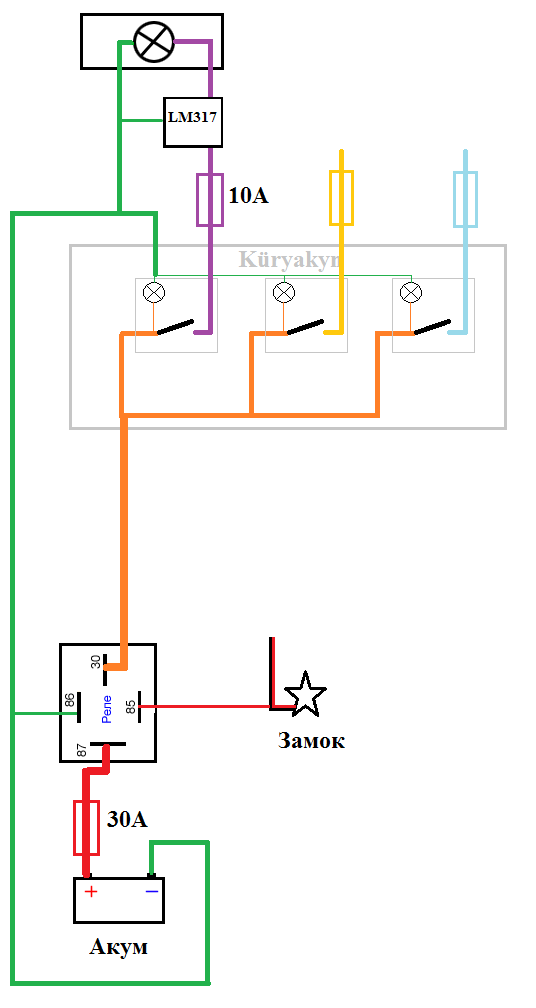

Я даю общую схему для моего частного случая. По ней мы и будем ориентироваться - можете открыть её в новой вкладке и поглядывать.

Выглядит сложно? Это только пока.

Шаг 1

В нашей электрике шаг 1 - красный провод. Итак, от плюса аккумулятора мы забираем ток и сразу заводим его на предохранитель. Это нужно затем, чтобы если где-то дальше будет короткое замыкание, наш предохранитель пшикнул и ток перестал туда течь. В этом нам поможет набор начинающего радиоманьяка любителя (можно найти в автозапчастях или на рынках):

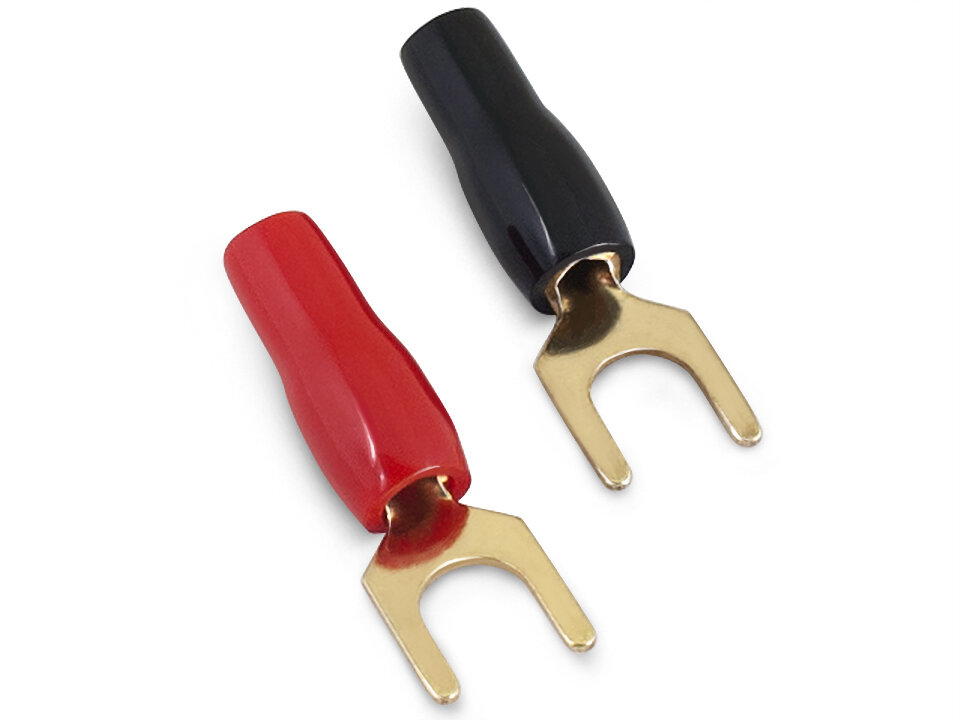

клемма:

или

Разница только в том, что верхнюю удобней одевать и снимать, а нижняя - лучше фиксируется. Само собой учитывайте, что у болтов аккумулятора тоже есть диаметр - лучше глянуть заранее. Зачищаете провод, засовываете внутрь и зажимаете лапки специальным инструментом или пассатижами.

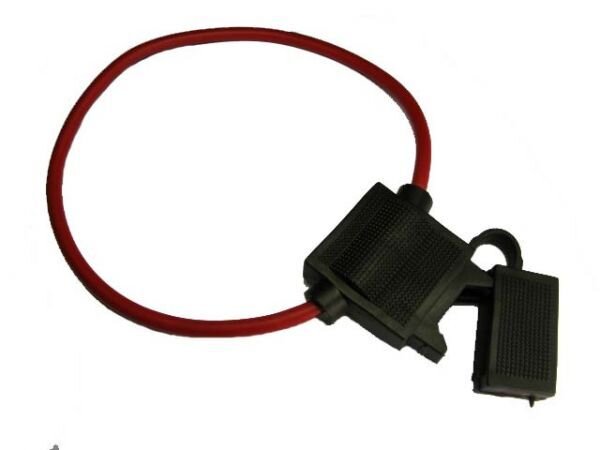

И предохранитель, лучше сразу с колодкой:

Его провод-кольцо можно разрезать как удобней - на равные или неравные по длине концы. Идеальный вариант это если предохранитель будет того же вида что и остальные у мотоцикла - так вам не нужно будет таскать с собой несколько видов.

Шаг 2

После того, как мы обезопасились от собственных кривых рук, сделаем автоматическое включение. В этом нам поможет обычное 4-контактное механическое реле от ВАЗ. Я даже не знаю его партномер или название - фразы "4-контактное реле" обычно оказывалось достаточно.

К нему же рекомендую купить колодку - набор разъёмов, в который реле не воткнёшь неправильно. Так вы не запутаетесь, если отключите реле:

В колодке может быть даже 5 проводов - центральный 4-контактному реле не нужен.

Работает оно до безобразия просто - когда через 2 определённых контакта проходит ток, этот ток замыкает 2 других контакта, рассчитанных на бОльший ток. Это удобно - маленькие кнопочки включают мощные вещи. А в нашем случае это нужно затем, что замок не рассчитан на такой ток, который мы может быть будет использовать (не выдержит напор воды в нашем водопроводе).

Если вы в точности следовали моим советам и в руках у вас то же самое реле что и у меня, то контакты будут 30, 85, 86, 87 (там так и подписано). Пара 85 и 86 - это "слабая" пара, а 30 и 87 - "сильная". Не знаю, почему именно так. Если у вас другие циферки - поищите в поиске или посмотрите на самом реле схему.

Соответственно реле мы должны подключить так:

87 - наш входящий провод от аккумулятора после предохранителя (напомню, в нашей схеме он - красный)

86 - наш выходящий провод "слабой" пары, его надо будет подключить к минусу (зелёный)

85 - наш входящий провод "слабой" пары, его нужно подключить к замку (тонкий красный)

30 - наш выходящий провод "сильной" пары - вот он-то и пойдёт на все потребители (оранжевый)

Сразу же дополню - как скрутить провода?

Если вы умеете работать паяльником - честь вам и хвала. Нет - можно просто сделать нормальную скрутку и закрыть термоусадкой - у меня всё это держится.

Про скрутку можно долго спорить, но если вы пользуетесь ей, я рекомендую принцип "бандажа":

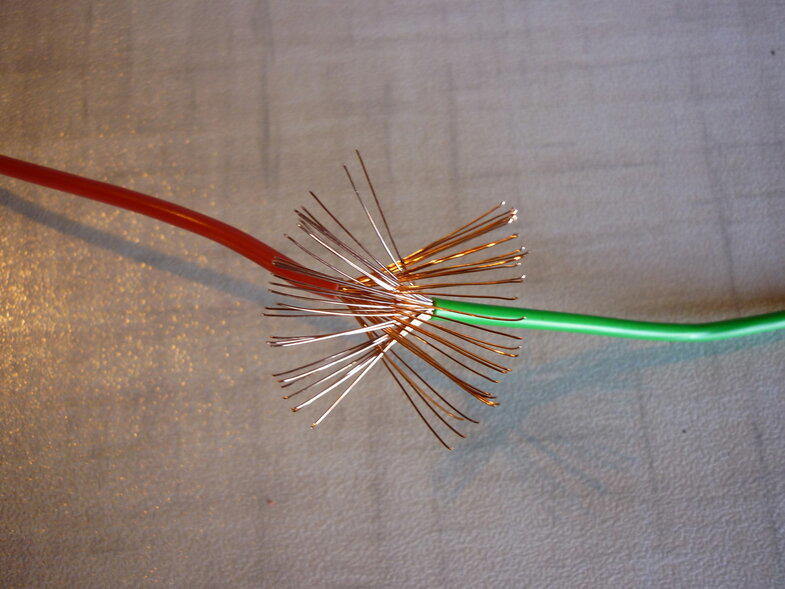

В нашем случае (скорее всего у вас многожильные провода) это будет выглядеть так:

И закручиваете провода относительно друг друга. Не забудьте изолировать соединение.

Кроме того, возникает вопрос - а куда мы должны подключиться к замку?

Шаг 3

Чтобы подключиться к замку, нам придётся разыскать схему электрики мотоцикла или потыкать тестером. Наша цель - найти провод, на котором напряжение появляется при включении зажигания и пропадает - после его отключения.

- на схеме это обычно провод, который от замка зажигания идёт к коробке предохранителей. Если схема цветная, то у замка зажигания вероятно будет 3 провода - один из них к аккумулятору, а вот какой-то второй - нужный

- у моей хонды это красный провод с чёрной полосой

- если вы работаете тестером, выставите его в режим замера сопротивления и одним щупом ткните в минус аккумулятора, а вторым - во все провода по очереди, аккуратно проткнув кончиком щупа изоляцию. Если вы угадали, тестер будет показывать бесконечное сопротивление при выключенном зажигании и небольшое - при включенном.

Извините, я не могу лучше объяснить, как подсоединить реле. Если вы так и не поняли, просто на шаге 2 поставьте кнопку, а лучше всё же - попросите кого-то из знакомых помочь с этим.

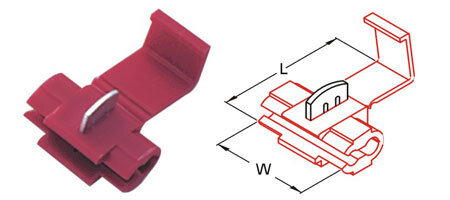

Когда вы нашли провод, всё что нужно - подключиться к нему не разрывая его то есть по сути - разветвить. Есть такая штука специалньая, называется "разветвитель" кажется:

Смысл в том что к неё вдевается 2 провода - старый и конец нового. После этого пассатижами вы её зажимаете, вставляя металлический ножичек и он остаётся внутри, соединяя 2 провода. И последним шагом вы захлопываете хвост чтобы оно не открылось. Удобно, но по идее их надо подбирать под толщину провода.

Альтернативное решение, если вы закупили термоусадки/изоленты а вот такую штуку не нашли:

Шаг 4

После того, как мы получили наш "идеальный" плюс, нам его нужно подключить к потребителям. Потребители могут быть самые разные:

- дополнительный свет

- музыка

- зарядное устройство

- видеорегистратор

И прочее и прочее и прочее. Принцип по сути везде одинаковый, но из-за того что я рисовал свою схему раньше у меня будет чуть сложнее чем надо. В целом порядок подключения такой - к нашему оранжевому плюсу мы подключаем один контакт кнопки, второй контакт кнопки мы подключаем к самому потребителю (к примеру - прикуриватель), а минус потребителя (на нашей схеме - зелёный) - либо к общему минусу, либо на минус АКБ, либо на раму. Дополнительно я бы рекомендовал ставить перед кнопкой отдельный предохранитель (у курьякунов он почему-то после кнопки, на схеме соответственно тоже) каждому потребителю. А то будет обидно если ночью в дождь из-за того что залило прикуриватель у вас сдохнет дополнительный свет.

О предохранителях - как правило у устройств есть заявленные данные, в том числе и о потребляемом токе. Так, если у вас зарядное устройство жрёт до 1 Ампера, ну и поставьте ему предохранитель на чуть больше (по моему они идут 1 2 5 10 15 и т.п.). А общий на всё - исходя из суммы всех отдельных.

То есть если вы знаете что у вас свет ест 10 Ампер, зарядное для мобильника 1А и навигатор ещё 1А то вы легко поймёте, что всё вместе это больше 12 ампер есть не может и тот самый первый предохранитель достаточно поставить 15А.

Чтобы подключить потребителей, если кнопок у вас ещё нет, нам могут пригодиться:

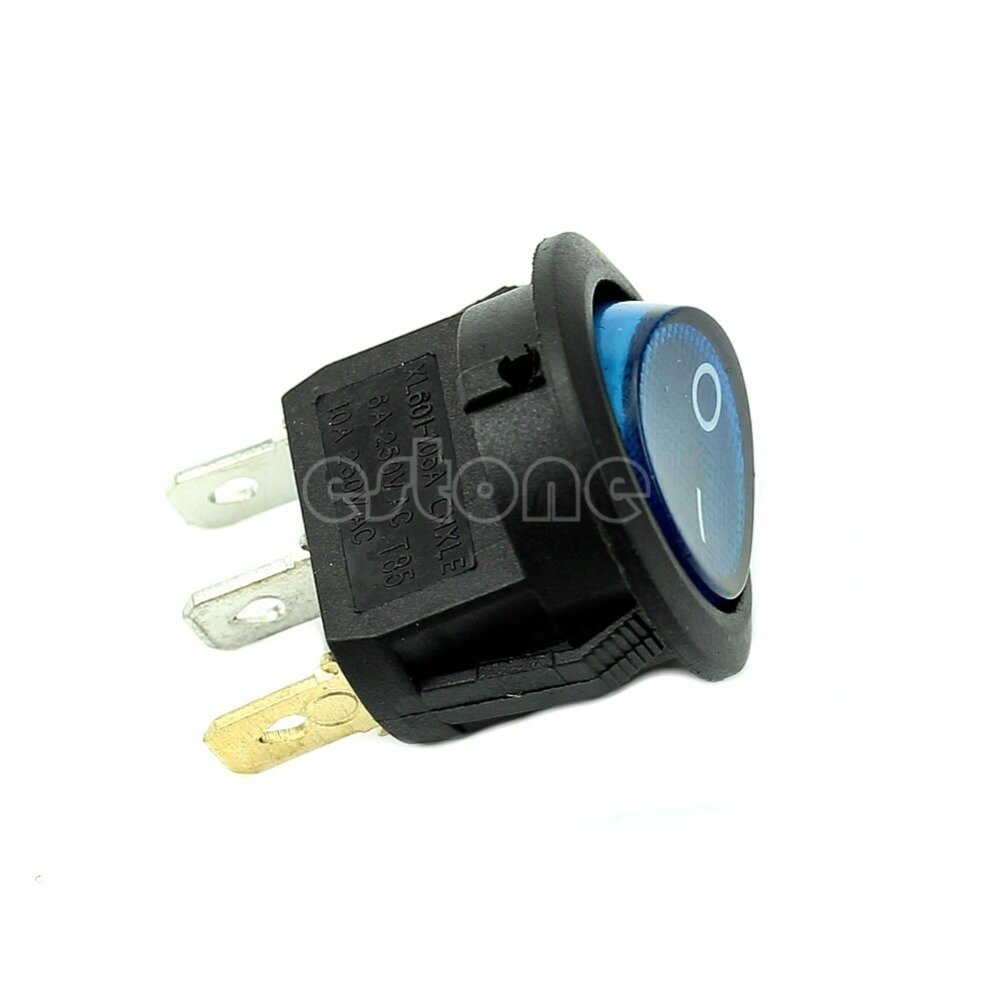

Кнопка. Кстати третий, жёлтый контакт это (если верно помню) минус внутренней лампочки. Если подключить его к минусу, кнопка будет гореть когда включена.

Клемма для подключения провода к кнопке.

Альтернативный вараинт с алиэкспресса, уже с проводом:

Последний момент - у меня на схеме крестик в кружке - зарядное устройство. Поскольку я немного паранойик и решил подстраховаться, товарищ мне собрал стабилизатор напряжения на основе LM317 и когда я объяснял это в прошлый раз, я и дорисовал его туда. Это не обязательный элемент.

Шаг 5

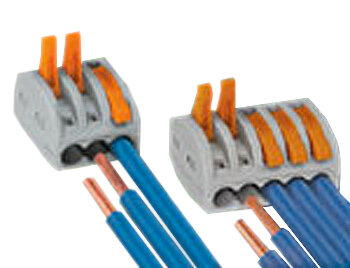

Если потребителей несколько - возникает вопрос, как разделить 1 провод на несколько? Или, в случае с минусом, как собрать несколько проводов в 1. Кроме той штуковины, о которой я говорил в шаге с замком, есть ещё штука под названием клеммник. В частности, я нашёл весьма удобными клеммники Wago (хотя они вроде как под 220)

Открыли, вставили зачищенный (и скрученный, если он многожильный) провод, закрыли.

Вот в общем-то и всё. По результатам этой работы у нас получится что при включении зажигания реле откроется, пропуская ток дальше. А при включении кнопки - цепь откроется полностью, пропуская ток на потребитель. В то же время если у вас есть что-то, работающее постоянно (к примеру видеорегистратор) кнопку ему можно не ставить - замок и реле выполнят всю работу. Так сделано и у меня.

НУ а теперь вперёд, в комментарии. Читать исправления и дополнения :D

Любой начинающий мотоциклист в Москве и в двухсоткилометровом радиусе от неё в поиске фестивалей "недалеко подешевле попроще" рано или поздно натыкается на мотомалоярославец.

О, не бывший там не знает, что это. В этом месте надо просто побывать. Впрочем, если читать и смотреть вы не хотите, могу описать кратко. Представьте себе мотоциклы, палатки, алкоголь, сложите это с широтой русской души и помножьте на количество участников. Впрочем, пойдём по порядку)

Поскольку GoPro я продал и вместо неё купил регистратор, фотографий будет мало. Итак, (вау, подушка с котом) пара спальников, палатка-пенка а всё остальное - внутри. Те, кто читал мой пост про Шокофест сразу заметят существенный прогресс - вещей стало куда меньше :D

О дороге сказать особо нечего - выехали, поехали, приехали. Достопримечательностей или особых видов не встретилось, остановок не делали, и вот мы на месте.

Что такое мотомалоярославец?

Это фестиваль в поле. 2 сцены, палатки, дорога - просто утоптанная земля. Начиналось всё более-менее хорошо, но потом пошёл дождь. Дорога начала расползаться.

А мы тем временем разложились и пошли смотреть выступления.

И смотреть местные достопримечательности)

Периодически прячась в палатке для обогрева (дождь так и шёл периодически) мы возвращались к сцене. Вообще, малояр 2015 был богат на известных участников определённых жанров - Канцлер Ги, Троль гнет ель, Эпидемия, Катарсис, Князь и Ария.

Вот, к примеру, выступление Князя:

Вообще хочу заранее извиниться - я не помню порядок выступлений так что они могут быть не в том порядке что были на фестивале. Хотя кому какое дело?)

А между тем дороге становилось всё хуже - народ продолжал ходить и ездить, подключились люди с эндуро головного мозга и раскатали всё напрочь. Эндурастов поймать не удалось - слишком грязью швырялись из-под колёс, а вот квадрики и багги попали в объектив:

А вечером выступали Троль Гнёт Ель. Фото что-то не найду, но есть видео:

На второй день нашего присутсвия дорога стала уже в 2 раза шире, легковые машины начали застревать.

А к наступлению ночи многие участники напились и приехала Ария. К чести организаторов - драк практически не было. Фото Арии нет, но есть видео)

На следующее утро все начали постепенно собираться и пытаться выбраться. Не сказать, что это было просто. Вот, к примеру, Дастер - этот "паркет" паркетнику не взять. Впрочем, на фото он ещё едет, а вот дальше - сел напрочь.

Его спас УАЗик. А я по тихому пробрался через поле к тупиковой дорожке, не так раскатанной как остальные. Так и выбрался. Как ни странно, мотоцикл остался относительно чист (не считая грязного напрочь низа мотора и части радиатора в комках грязи:

В таком виде мы и вернулись в Москву. Что можно сказать? Да, грязь. Да, пьют. Но при всём при этом царит какая-то удивительная атмосфера всеобщего понимания. Вытащить человека из грязи? Указать путь? Пригласить "на огонёк"? Да легко!

Вот такой он, мотомалоярославец. Неоднозначный, испачканный в грязи, но с улыбкой от уха до уха и прямо из сердца.
