Приобрёл недавно недорогую макитовскую пилу и в принципе был ей доволен до тех пор, пока не встроил её в стол. Оказалось, что при небольшой глубине пиления, когда подошва отодвинута далеко от двигателя, появляется ощутимый люфт пилы относительно подошвы, отклонение диска от вертикали получается более 0,5мм и если снизу стола покачать пилу за двигатель, то слышно стук и диск перемещается из стороны в сторону относительно стола.

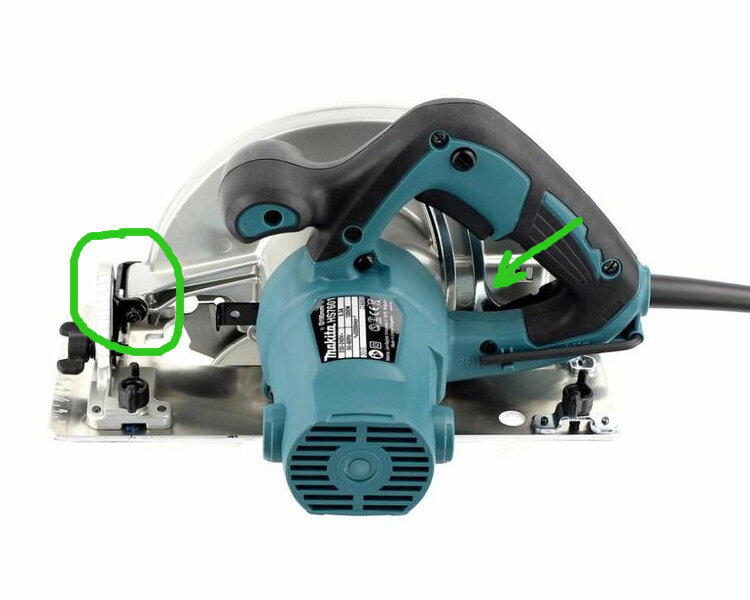

Двигатель с диском перемещается относительно подошвы на шарнире (выделено кружком), и фиксируется рукояткой (стрелкой указана направляющая, которую рукоятка прижимает к корпусу), при этом направляющая сделана из довольно гибкой листовой стали, так что жёсткое соединение тут одно - шарнир, вот как раз в нём и есть люфт.
После разборки оказалось, что ось люфтит внутри отверстия в литом кронштейне.

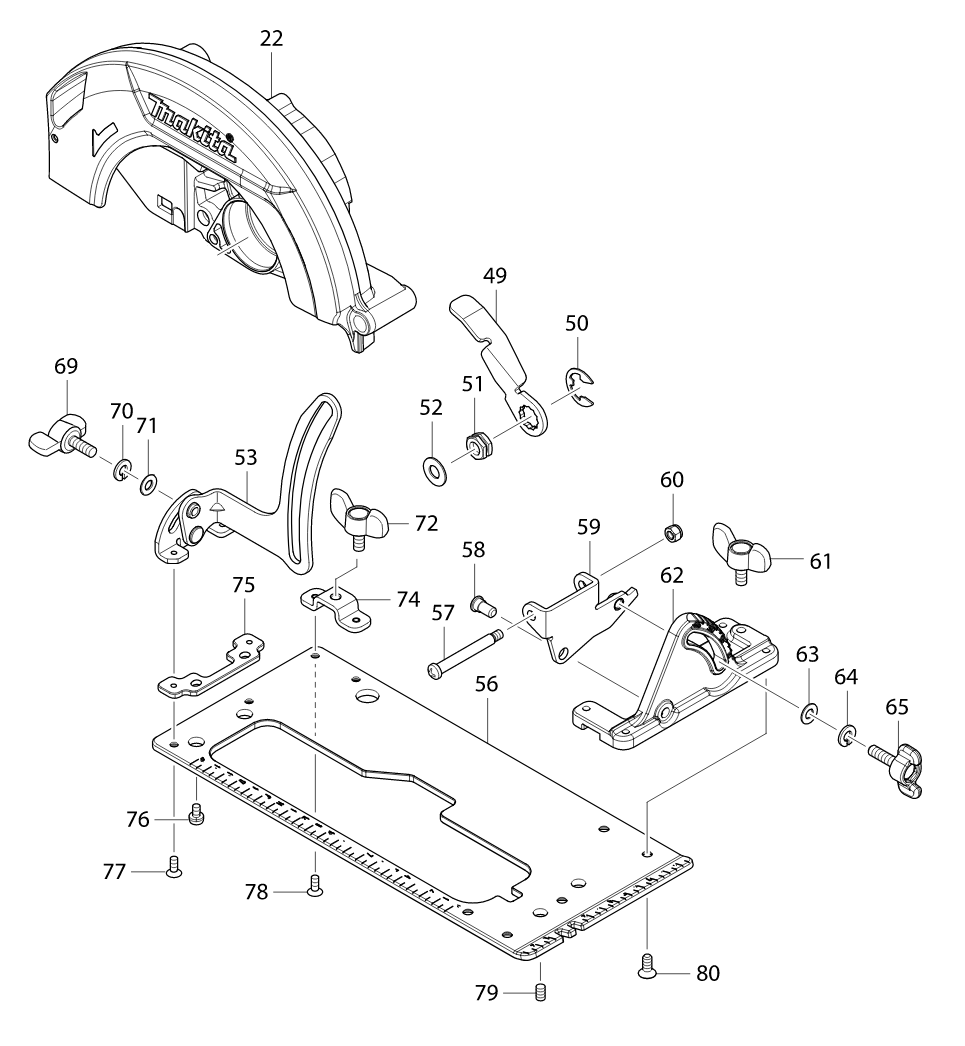

Вот схема, чтобы было понятнее, люфт оси 57 в отверстии кронштейна 22. В стальном кронштейне 59 отверстия достаточно точного размера и в них ось практически не люфтит.
Вот так это выглядит внутри (извиняюсь за маникюр)):
Там есть коническое отверстие, которое как раз можно использовать для выборки люфта.
Размеры втулки под это отверстие получились такими:

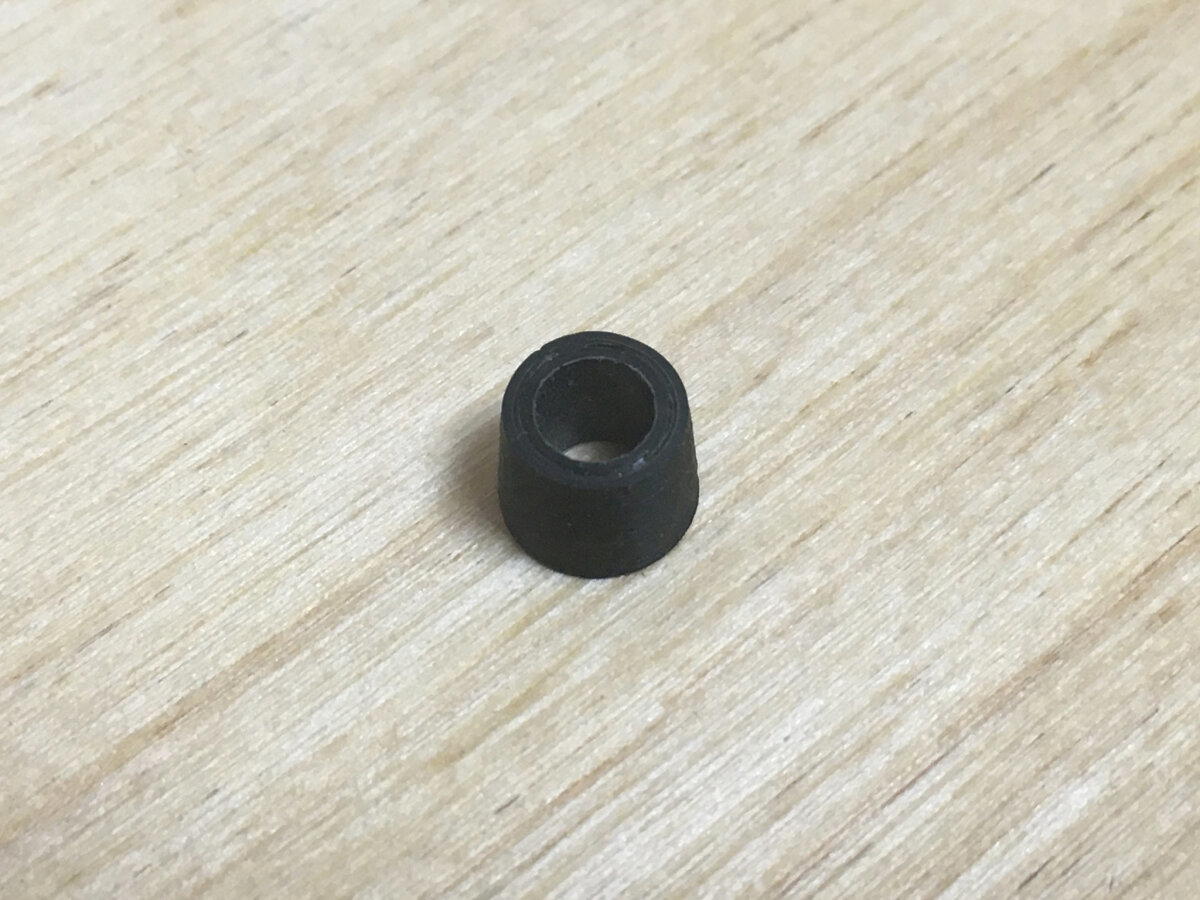

В её изготовлении мне помог товарищ с 3D-принтером.
Внутреннее отверстие он сам довёл до размера в 6мм развёрткой, наружные поверхности я подогнал на месте наждачкой. При сборке и зажиме винтом деталей втулка немного вжимается внутрь и плотно зажимает ось. Для более лёгкой сборки можно снять фаску у 6мм отверстия внутри литого кронштейна.

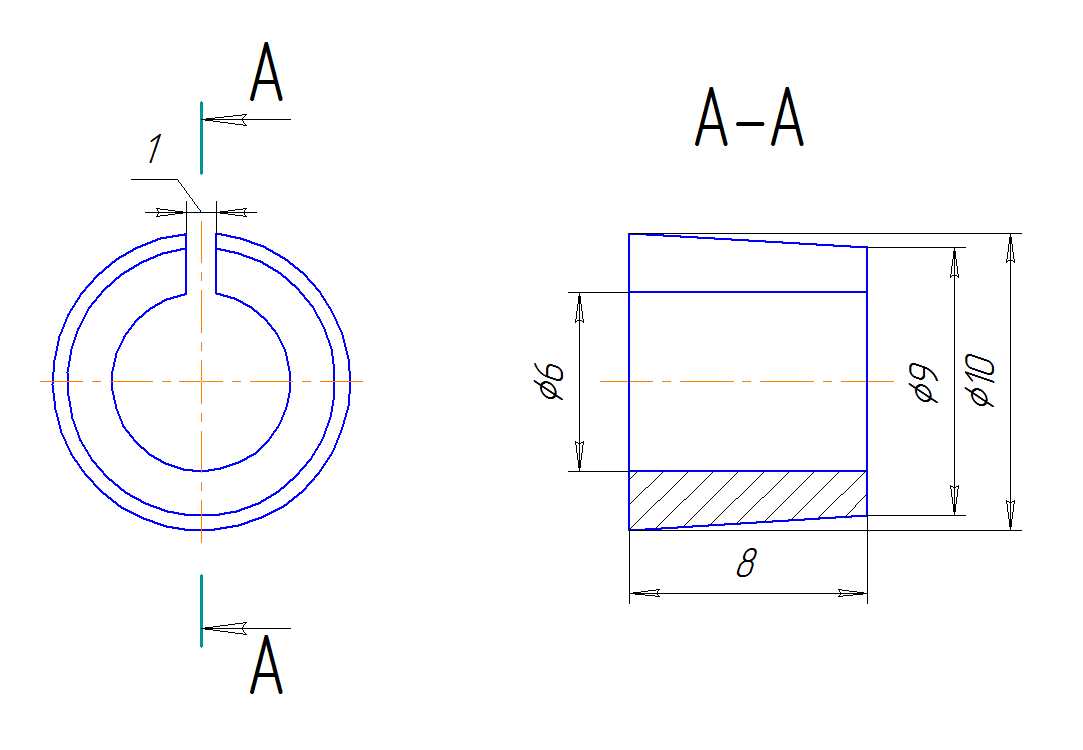

Ещё есть вариант с разрезной втулкой.
Так наверное более правильно в случае с коническими отверстиями, но при использовании сравнительно мягкого пластика и соответствии размеров втулки и отверстия, и обычная втулка работает нормально.
Использование втулки позволило полностью убрать люфт, жёсткость узла ощутимо выросла. Странно, что сама макита не установила эту копеечную деталь, тем более посадочное место для неё уже есть.
