Вот иногда воникает у человека идея - хочу, мол, что-нибудь сделанное на заказ. Не устраивает меня то, что продаётся в икее, поэтому поищу в инторнетах металлиста и закажу у него. Например, вот крючки. Для развешивания сумок под барной стойкой в баре.
Казалось бы, крючок. Ну сколько он может стоить? Ну 100 рублей, да? Ну 150 максимум. Да я бы сам такое сделал, просто у меня инструмента нет.
А получается 770 руб. за штуку.
А ЧО ТАК ДОРОГО???? Металл подорожал штоль?
А давайте разбираться в картинках.

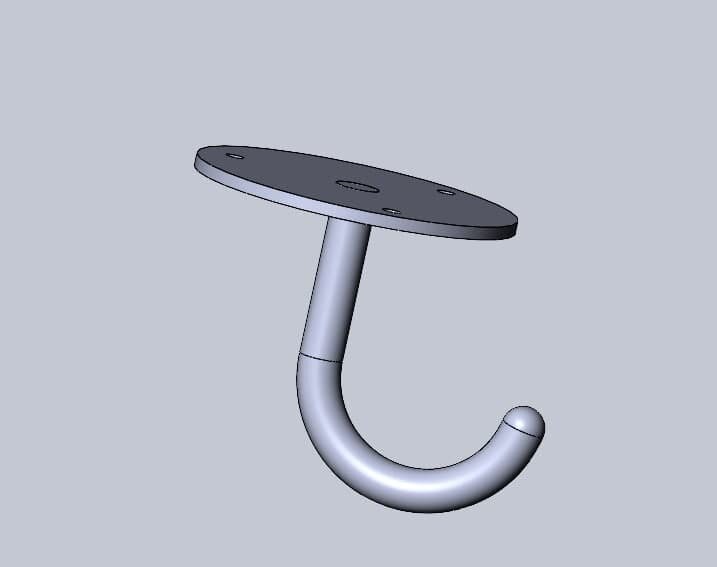

1. Надо крючок спроектировать. Лолшто? Ну да. А как вы иначе поясните заказчику, что именно он получит в итоге? К слову, это третий вариант крючка.
Далее фланцы вырезаются лазером из листа, а отверстия зенкуются под саморез впотай. Соответственно, за лазер надо заплатить, за сверлильный станок заплатить и за зенкер, кстати, тоже. Потом надо взять катанку и с помощью самодельного хренегиба оформить крючки:

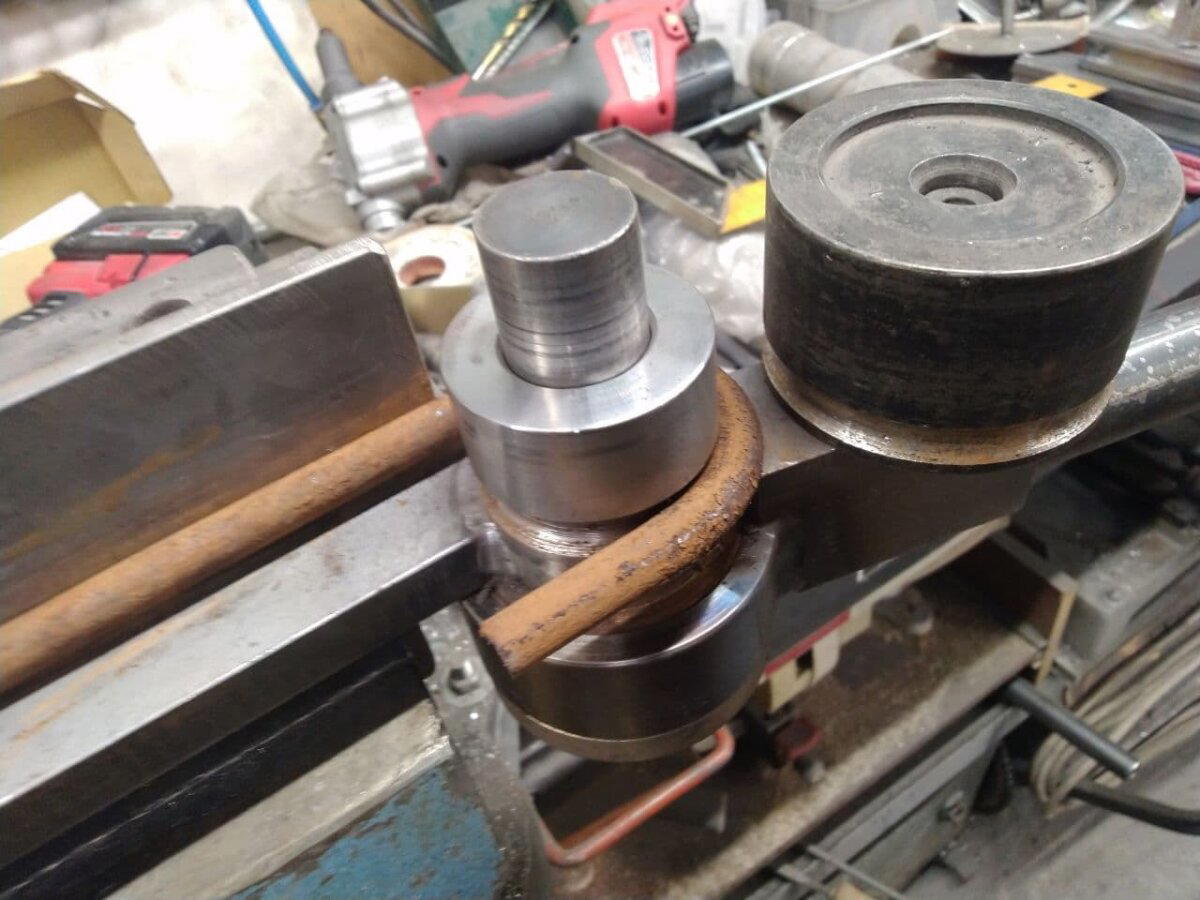

Приспособа как бы бесплатная... но как бы и нет, поскольку на её изготовление был потрачен и материал и время. Можно, разумеется, гнуть просто в тисках, грея газом или даже на холодную. Но результат будет весьма далёк от повторяемости и одинаковости.

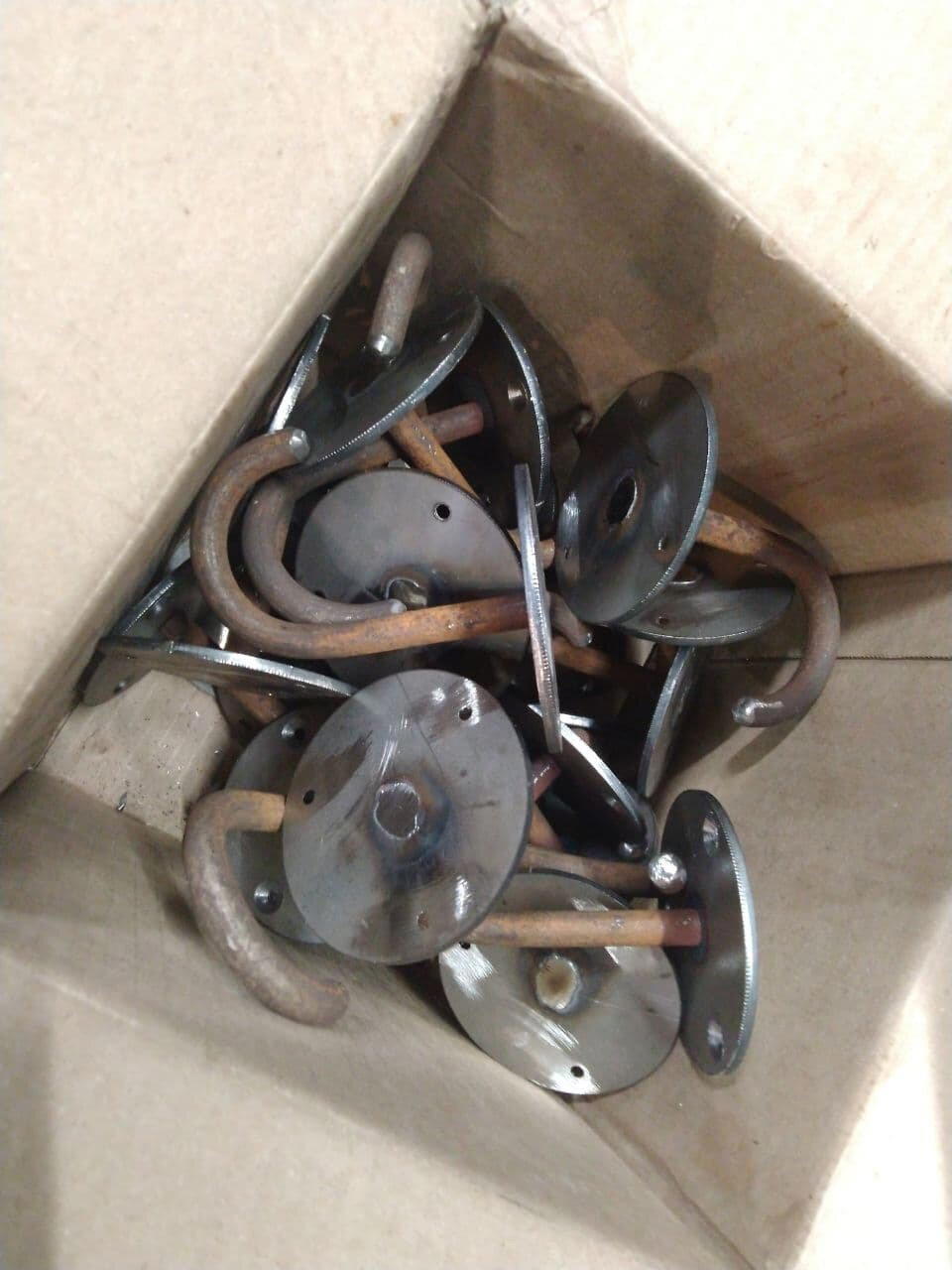

Дальше переходим к сварке. Вроде как всё просто... но таки для того, чтобы было просто - надо иметь сварочник, баллон, маску и т.д. В итоге получается так:
Оно вроде и ничего, но красить по ржавчине - верный путь сделать говно. Поэтому надо ржавчину убрать. Я предпочитаю делать это абразивом. Вручную это долгие часы, поэтому заряжаю в самодельную галтовку на ночь. Потому как шумно очень процесс механизированной шлифовки идёт.

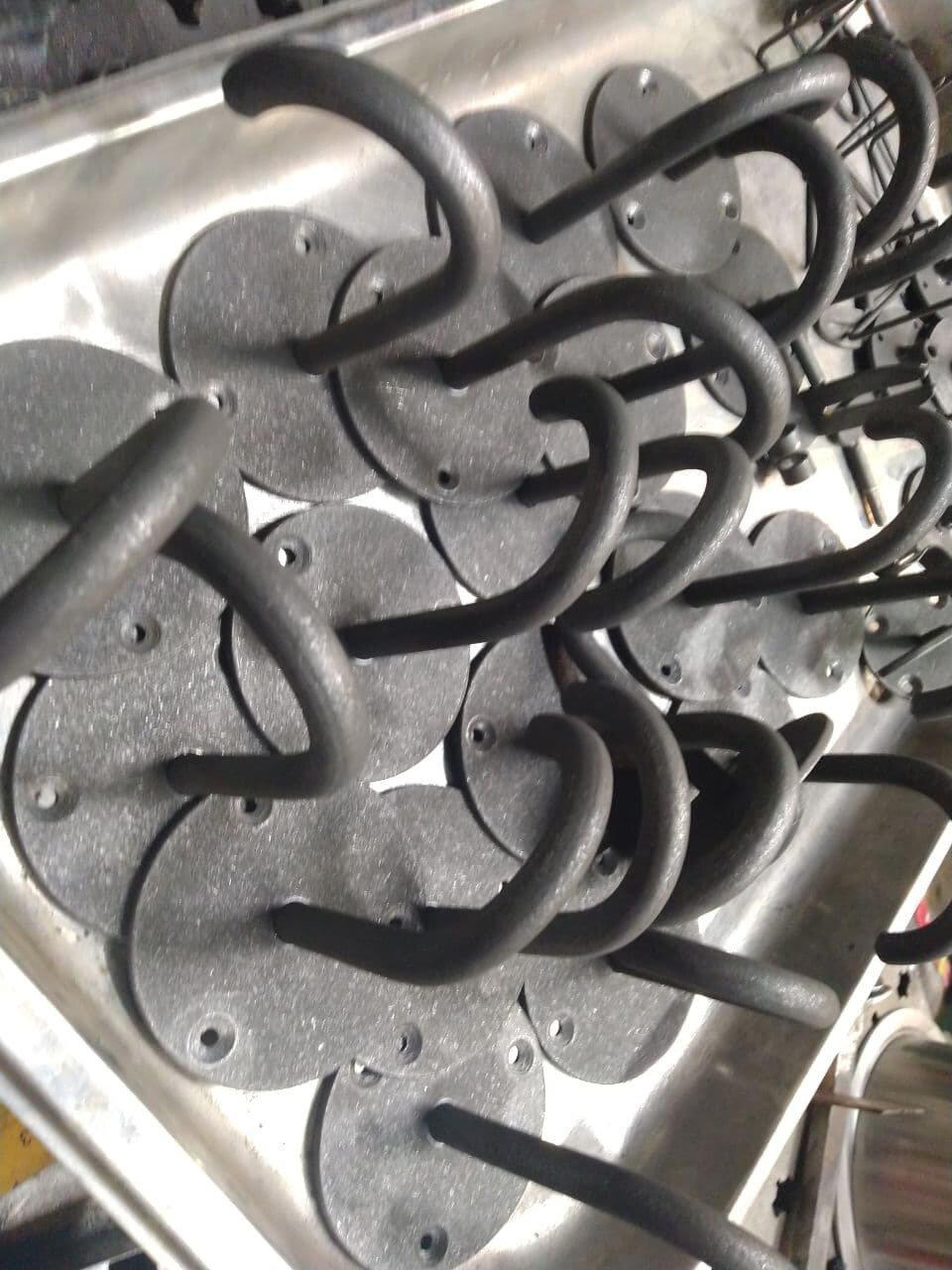

Утром вынул, помыл, и оставил сушить. Если не помыть, то опять же, покраска не выйдет, т.к. изделия покрыты абразивной и металлической пылью.

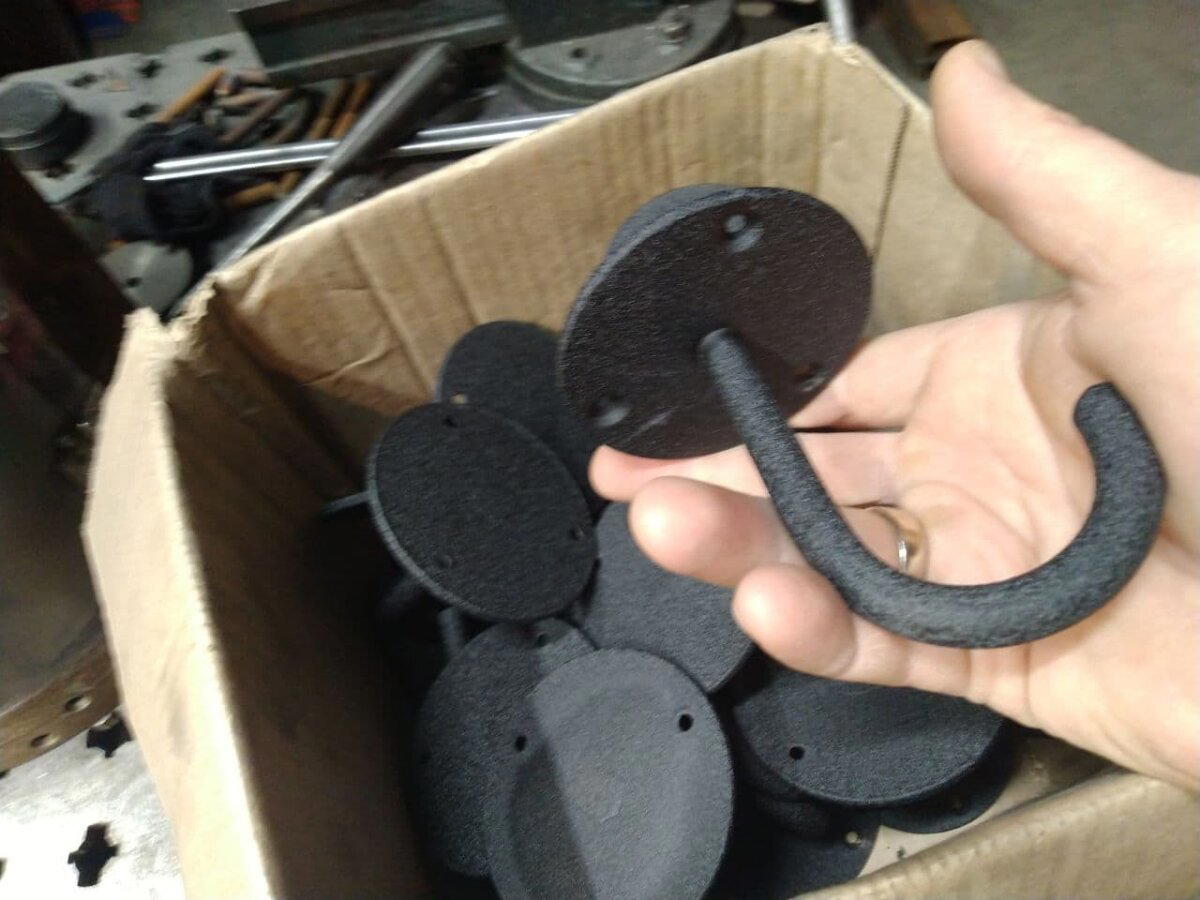

Ну и финал - порошковая покраска в чёрный муар.
Т.о. изготовление даже такого простенького изделия требует хренову гору оборудования, как минимум. Вопросов нет, если делать это "для себя" - это будет бесплатно. По сути, "человеческое" время тратится только на проектирование, сварку, напыление порошка, ну и переносить изделия между операциями, а в остальном - работают машины. Но это для себя. А по какой причине, потратив гору денег на оборудование и лет 15 жизни на то, чтобы научиться им пользоваться, продавать свои возможности по себестоимости?
Вобщем, ребят, кастом это всегда либо дорого, но прогнозируемо по срокам (у ремесленника), либо дёшево, но как пойдёт (у художника). Такие дела...
