Здрасьте, например. Поскольку я тут перманентно забанен, перед новым годом не удалось показать. Короче, была у нас тут раздача слонов и открывашек. Ну и чуток о том, как делаются эти самые они.
Сперва заготовки режутся на лазере из нержи-трёхи. Лазер не мой, поэтому схематично не показано. А вот остальное уже моё. Поэтому показано. Короче, дальше у нас галтовка. Самодельная, ессесно. Максимально шакальное фото, однако вот. Галтовка стоит в максимально засраном углу, ибо подпыливает. На крышке написано "ЕБОШ стоунвош".

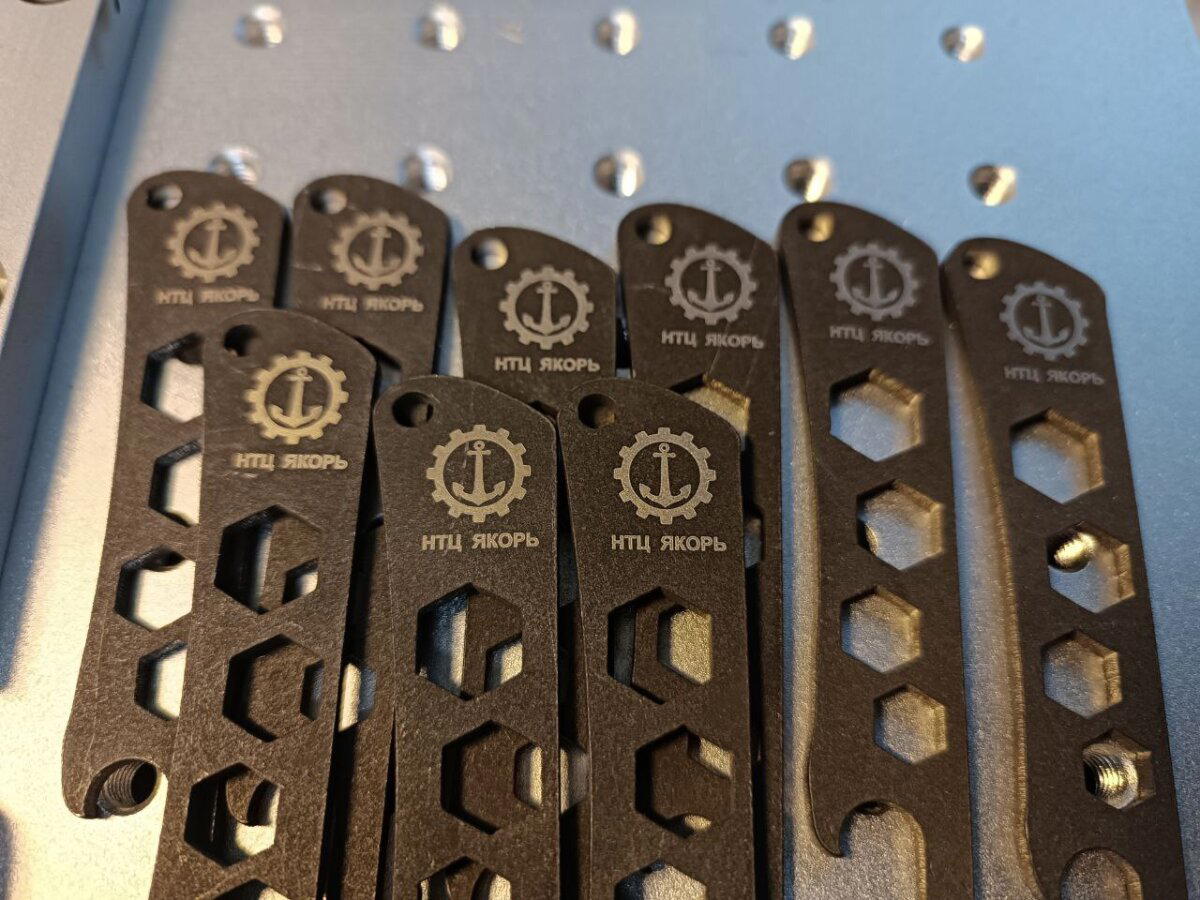

После галтовки железячки получаются примерно такие:
О, дааа. Их прям много. Это я сделал десяток, ну типа парочку себе и остальные типа парням раздать. А внезапно выстроился целый ажиотаж и под 200 человек изъявило желание такую штуку получить. Ну а если уж сказал слово - так надо делать, чо.
Помимо открывашек, кстати, сделал ещё шаблоны для изготовления шкивов и измерения ремня по профилю А и Б. Но это чисто для токарей штука.
Потом, соответственно, отмаркировал это всё логотипчиком нашего металлического порнхаба с помощью приходящего студента и свежекупленного маркировочного лазера. Вроде норм.

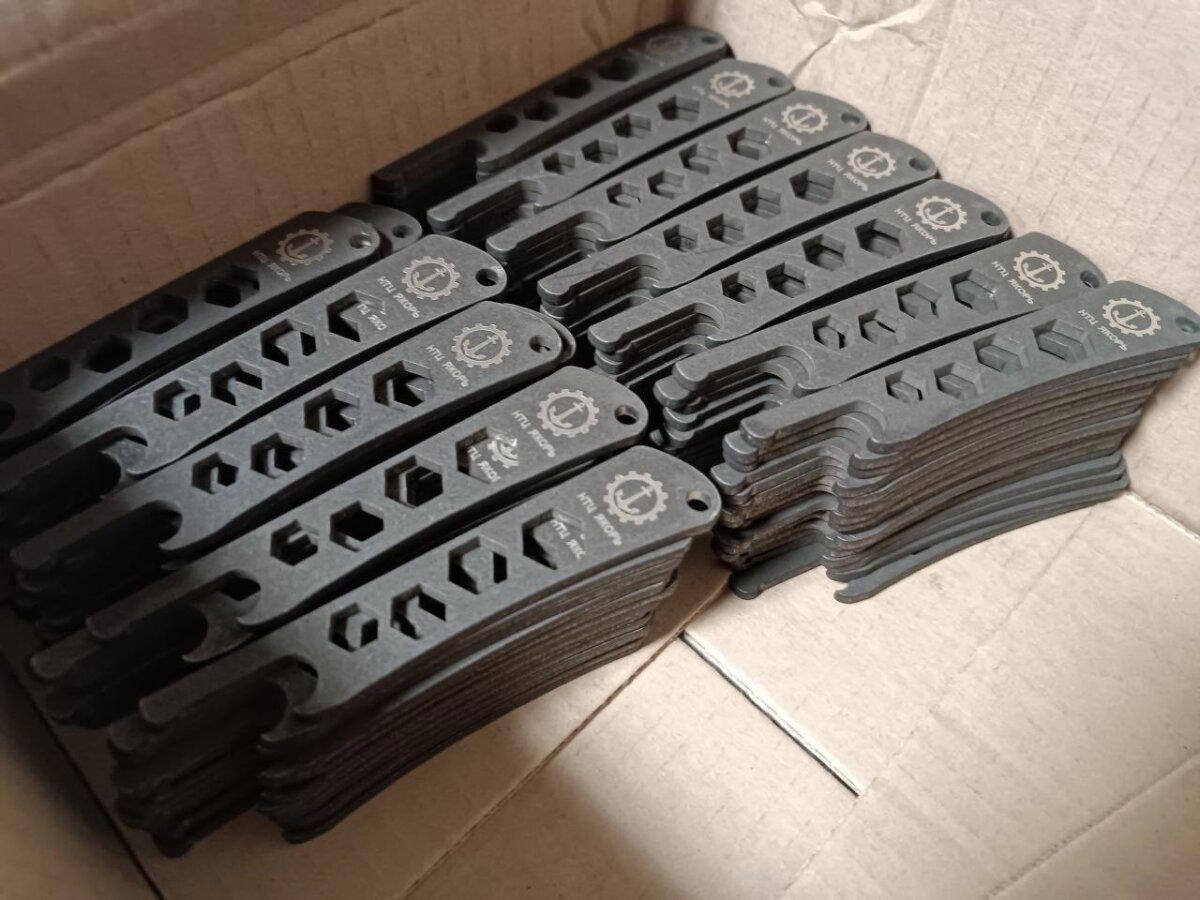

Ну и потом упаковка и отправка желающим.
Типа того. Предвосхищая вопрос. Это не продавалось, а именно отдавалось даром. Т.е. подписчики железного онлифанса записались, я сделал, отправил. Они платили только за доставку. И то не мне, а службе доставки.
А так чо, телегоканальчик по металлизму в профиле. Там железки всякие. А рекламы и политоты нет. Всего наилучшего.
Хеллоу, геноссен. Сегодня у нас планетарка для какого-то микроэкскаватора. Вот такое вот получилось в итоге:
Картинка для привлечения внимания: готовый собранный редуктор.
Вощем, дело было как. Сперва ты покупаешь японский мини-экскаватор и используешь его, радуясь жизни и деньгам. А потом экскаватор ломается, а в стране "кажется что-то случилось" и запчастей больше не достать. Не, ну предвосхищая бурю эмоций - можно, разумеется, купить через Казахстан. Но это будет в три раза дороже и неясно когда. А простой экскаватора - это прям существенные деньги. Порядка 30-50 тыщ в сутки. Короче, заказчик хочет вытряхнуть останки и сделать лучше и новое.
Останки вот:
Нуок, чо. В принципе, всё же просто. Берём болванку из 30ХГСА и точим. Попутно получая парик Мальвины.
После точки вышло так:
Теперь настраиваю немецкий зубофрезерный станок высокого класса точности (Pfauter RS-00) с помощью оптического коллиматора КО-1 (ща в камментах будет кококо, что оптика избыточна, лишь бы денег побольше содрать! Но он у меня есть. И с его помощзью угол будет точным, а не примерным)
Ну прям ваще точным:
И, собсна, режу зубки. Потому что если не я, то кто?
Снизу обнижение - это так по заводу. Не спрашивайте зачем. Если отмотать вверх, там на останках заводской - тоже такое же. Окей. Теперь надобно подвергнуть полученное термообработке.
Негрошестерни ооочень хороши. Но не то. Дело в том, что саттелиты сидят на игольчатых подшипниках. Т.е. ось саттелита является одновременно поверхностью обкатки роликов подша, как будто бы она - внутренняя обойма. А внутренний диаметр саттелита является внешней обоймой. Т.е. он болжен иметь высокие показатели цилиндричности, округлости и чистоты поверзности. А значит - его надо шлифовать. Более того, весь этот пакет саттелитов сверху и снизу накрыл железяками. Т.е. высота шестерней обязана быть одинакова. Иначе при прикручивании верхнего диска у нас что-то может перекосить. Но, разумеется, было бы достаточно зачухать шкуркой на палке, а это всё - лишь бы деньжищ содрать. :)
Нуок. Сперва - плоская шлифовка всей кучи шестерёнок. Шлифование выполняет станок Jotes SPD-30B.
СОЖ бы поменять пора... несвежая какая-то.
А теперь переходим на внутреннюю часть. Для этого на немецком универсальном круглошлифовальном станке Heckert VMV 125\250 сперва делается оправка под запрессовку шестерни:
А потом производится внутренняя шлифовка самих сателлитов.
Ну и вот, такие сателлитики получились:
Центральную шестерню сделал точно так же. И схематично не показал. :)
Ясен пончик, что работать не будет. Несомненно, деньги слупил с заказчика зря, потому что всем известно, что пакистанцы, например, просто наварили бы и шлифанули болгаркой и ходило бы лучше оригинала. Но увы. Где пакистанцы, а где я... я, кстати, в телеге. Телега в профиле. Канал бодро-общительный и онлайн-описательный. Единственное, там, ребят, нет рекламы (кроме того, что сама телега пихает - тут уж сорян). Но тут уж извиняйте... скидочки на ноготочки, формирование инвестиционных портфелей и тому подобное вам порекомендуют в других местах. :)
Добрейшего денёчка, уважаемые. Я понимаю, что скорее всего набигут любители услуг за три копейки и начнут пузыриться хейтом, но тем не менее, разрешите отрекомендоваться: я - рвач. :) Ну да, тот самый слесаришка, который не хочет работать за три копейки и дерёт с трудового народа деньжищщи за всякую мелочь.
Приходит, значит, ко мне заказчик и показывает вот это:
Что же это такое? Оказывается, это муфта, соединяющая вентиль и само запорное устройство (ну типа шаровый кран). Заказчик сделал ремонт в ванной, поставил какой-то гипсокартон и теперь у него штатная муфта коротковата. Он её отнёс к Мастеру, который месяц ебал мозги и родил нечто. Т.е. распилил его муфточку на эрозии, сделал проставку и... и всё. На этом мастер потерял интерес к работе. Да ещё и длина проставки оказалась больше чем нужно. Нужно было 7мм, а получилось 10. И теперь заказчик хочет сделать с этим что-нибудь, потому что все отказываются и продолжать работу за Мастером и делать новую муфточку.
Вообще, мне не ясно, что дальше планировалось делать. Склеить? Спаять? Просверлить отверстия и вкрутить поперёк винтики? Непонятно. Но понятно, почему все отказываются делать такую новую. А чем и как промерить шлицы? Т.е. это же не под напрессовку, где если что - нагреть можно и как-нибудь затолкать. Муфта садится на капролоновый поводок. Т.е. вариантов приклеить или там насадить на прессовую посадку особо и нет. Ща прогрессивная общественность скажет - положил делать на сканер и... Простите, лиловые хуи.
Не знаю, кто как, а я по такому изображению построить нормально шлицевую не сумею. Да и просто не вижу смысла в такой "работе". Однако, у меня есть то, его нет ни у кого. Большой Проектор. Интереснейшее измерительно-сравнительное устройство на начало-середину прошлого века. Кинул штучку на предметный стол (да-да, кто имел дело с измерительными микроскопами, узнает. Такие же столики на ММИ и БМИ):
Получил увеличенное в 50 раз изображение на рабочий стол. И тупо обвёл его ручкой. А уже масштаб 50:1 - на сканер.
Согласитесь, с таким размерчиком работать поудобнее? :)
Ну и после непродолжительных ласк в САПРе получаю модель:
Дальше уже совсем просто. На токарном из прутка латуньки точнул бобышку и просверлил её по центру, заготовку поставил на эрозию и давай жогово делать:
Ну и в результате - нормальная муфточка:
И посадка приятная. Не тугая, но и не болтается. Прям вот только-только чтобы под своим весом не сваливалась:
А теперь - самое интересное. ЗА ЧТО ТУТ ЦЕЛЫХ ШЕСТЬ ТЫСЯЧ!!!!???? Да хрен его знает. В принципе же в каждом гараже стоит микроскоп на полтонны весом, выпущенный в количестве менее 2000 штук за всё существование СССР. В каждом гараже есть токарник и проволочно-вырезная электроэрозия. И самое главное, совершенно точно, любой бы справился с такой задачей, просто у него оборудования нету. :) :)
Резонный вопрос. А как же оно делается на заводе, чтобы не стоить столько денег. Да тоже просто. Сверлится центральное отверстие, а потом протягивается протяжка на 40 зубов. На автоматизированной линии протяжка такой муфты занимает примерно полминуты. Потому и ценник не высокий. А когда в индивидуальном порядке - извините, но вот так.
Да, разумеется, можно было бы напечатать на тридэпринтере, или запихать куски предыдущей муфты в трубку и опаять, или допилить эту вставочку и использовать. Но, простите, у меня нет желания сделать как-нибудь, лишь бы подешевле. Я ж не пакистанец. Я стараюсь делать хорошо. А хорошо - не дёшево.
П.С. если чо, весь это металлизм в режиме онлайн происходит в телеге, ссылка в профиле. Только это, ребят, прошу понять и простить... канальчик некоммерческий, поэтому там рекламы нет. Сорян.
Буэнос диас, уважаемые. Есть у меня заказчики - контора по изготовлению кофе. Ну они берут зёрна, жарят их, размалывают и фасуют в капсулы. Так вот эти капсулы кадо как-то вырубать. Обычно приобретались итальянские или китайские кольцевые серрейторные ножи, как на картинке выше, однако, кажется что-то случилось и теперь братья-китайцы торгуют этими ножами в три раза дороже, а итальянские и вовсе ну ваще... Встал вопрос: а как бы это нам точить уже подзатупившиеся? Ну сказано - сделано. Поехал, да купил станок. Оптический профилешлифовальный, немецкий. Марка - PeTeWe PFS2. Вот он:
Конструктивно, станок состоит из шлифовальной бабки, которая имеет возможность двигаться влево\вправо и вперёд\назад по крестовому суппорту, а также наклоняться в двух плоскостях и поворачиваться относительно вертикальной оси. Вот она:
На шлифовальной бабке располагается шпиндель, сделанный на серве, что даёт возможность регулировать его обороты в широких пределах, практически не теряя в моменте. А впереди у него располагается суппорт изделия. Который имеет возможности елозить вправо\влево, вперёд\назад и по высоте. Эти перемещения реализованы на прецизионных направляющих типа ластохвост, а перемещение дают ШВП. По заводу станок имеет возможность цепять микронный индикатор Кольбер на обе оси и имеются влагалища для КМДшек. Удобное. Немцы - красавчики. Вот, кстати, этот стол изделия.
А вот руль перемещения шлифовальной бабки вперёд\назад:
Как видим, стол изделия сейчас пустой. Однако, к нему можно крепить изделия в тисках, на магнитных или вакуумных приспособлениях, можно напрямую к столу притягивать, канеш, или ваще использовать делительные приспособления. О, кстати, оно-то нам и нужно. Немного САПРа, немного токарки, фрезеровки, шлифовки, эрозии, слесарки, пайки бронзой и вуалябля... самопальная делилка на скорую руку:
Размещаем её на столе изделия, придаём необходимые углы и получается так:
Оптическим станок называется не просто так. В основании смонтирована мощная лампа, которая светит "сквозь" изделие. Т.е. получается тень изделия, его контур. Он попадает далее в объектив с 10 или 20-кратным увеличением, а дальше идёт в систему призм и зеркал:
Закономерно, если при этом смотреть на экран "телевизора" - видишь чёткое и контрастное изображение контура детали и шлифовального круга. Который, кстати, надо не забыть заправить на нужный угол. Для лучшего обзора рекомендуется загасить осветительные приборы в цеху и зашторить шторы.
Ну и вот, стало быть. Погнали точить... Подвод, прицелился по телевизору, дал врезание по индикатору (ну или я просто поставил механический упор, чтобы не смотреть на стрелку осциллографа каждый раз), сделал (на слух) несколько проходов, отвёл, делилку перещёлкнул на следующий зуб, на красненькой считалке (на указательном пальце) перещёлкнул значение и повторил заново.
Ну и по итогу зуб за зубом делаешь. Заточка одного ножа занимает примерно 40-50 минут. В зависимости от удроченности. Стоит примерно в 6 раз дешевле покупки нового.
На картинке выше, внимательный может заметить, что у нескольких зубов нет вершинок. Это, кстати, не страшно. Ножи приводятся пневматикой, а материал резания - фольгированый полиэтилен. Т.е. резкий удар даже таким ножом просекает его без проблем. А вот чтобы именно вырезать - нужно чтобы отточены были впадины между зубами. Вот они-то как раз сохраняются всегда.
Ну примерно как-то так, легко и просто в условиях "земляного пола" (тм), в "сраном гараже" (с) производить такого плана работёнки.
Если, кстати, кто-то богат мануалом на PeTeWe (да-да, так и пишется) PFS2 - прошу продать, подарить, поменять на бухло и тогдалие. Потому как алчные немцы запросили 600 евро за ПДФку.
А если кому интересна вся эта хрень в режиме онлайн прям вот - в профиле телегоканал, в котором, ща внимание, НЕТ РЕКЛАМЫ! Только металлизм. Ну и иногда пьяные выходки, типа начитывания истории техники древнего Рима или там вопросы прикладной лингвистики и взаимосвязи одесского еврейско-блатного сленга и американского итальянского на рубеже 20-х годов прошлого века. Но обычно - железки.
Возникла у меня идейка сделать пневматический пресс под запрессовочный крепёж. Фирменные - дорогие очень (от 1 млн), а у меня не много такой работы, не отобьётся. Следовательно что? Надо сделать самому.
Нарисовал проектик в солиде, заказал комплектуху. Железо отправил на плазменный раскрой.
Быстренько поснимал фаски пневмофаскорезом, разметился и на сверлилку, поскольку плазм даёт не отверстия, а дырки... а рассверливать отверстия по дыркам от плазмы - не особо полезно из-за азотированной кромки.
Так, ну чо, можно начинать собирать и обваривать.
После непродолжительной сборки и сварки, железяки идут в порошковую покраску (как я делал печку - где-то в предыдущих постах). Хорошо, когда всё своё и вот оно тут прям.
Ну и - финальная сборка начисто.
Внимательный читатель обратит внимание, что я неправильно пневматику расключил. Но потом переделал. Не переживайте.
А с другой стороны, соответственно, регулятор и фильтр.
Сейчас на нём появилась ещё распаечная коробка, из которой растёт светильник. Так оно как-то удобнее. Общая масса вышла более 130кг. По деньгам - порядка 60 тыс. Это только материалы и покупные изделия. Работу, разумеется, не считал, ибо себе оно как бы и без надобности. По расчётам прессёныш давит около тонны. По факту... ну наверное тонну и давит:
Во всяком случае, фанеру 16мм разломал.
Времени потрачено - примерно день на проектирование и подбор компонентов (это я делал ещё на новогодние), а по работе фактически один день. Но, правда, в этот же день ещё работал ещё чпу-токарник и эрозия, так что если не отвлекаться на станки - было бы быстрее.
Если кому интересно такого плана металлический порнхаб и слесарный онлифанс - в профиле ссылка на телегу. Там без рекламы и политоты. Эт важно.
Не умею в 3д, как тут предлагали сделать макет для 3д принтера, так что сделала, что умею. И это маленькая вязаная игрушка Чистомэна в нашем любимом одеянии и да, с плащом в жопке, куда ж без этого! Не представляете, сколько раз я эту жопку переделывала, чтоб она такая сочненькая получилась, а потом её спрятала в плащ, да ужж, разум и логика. Всё как мы любим. Ну может тут чуток видно:
Я даже не уверена, что сфотала её, когда ещё плащ не был пришит.. вот это косяк, конечно, столько работы и всё под ковёр -_-
Размер игрушки получился 7,5 см. Брелочек.
Вязала нитками Ирис и Пехорка Ажурная, это тонкая мерсеризованная хлопковая пряжа, если взять другую, или, оужас, вообще акрил - я хз что за монстр может получиться, тут уж на свой страх делайте. Делать можно. Не зря ж я так подзадержалась с этим постом - всё схему вылизывала! Двух чистоменов связала, чтоб точно проверить! Вязать можно с плащом смятым, с плащом прямым, без плаща вообще - потому что сочненькая жопка, как я уже сказала, всё равно в наличии.
Хеллоу, уважаемые. Это вам картинка для привлечения внимания:
По сути, мы можем получить эксцентрик несколькими способами, в зависимости от его формы и назначения. Например, на токарно-затыловочном станке можем? Можем канеш. Но такой мало у кого есть. На ЧПУ-фрезере можем? Да, разумеется. Если речь об отдельном кулачке, то мы его можем выполнить на фрезере, копировально-фрезерном, вырезать на эрозии и так далее и напрессовать на вал... Если речь о вале с несколькими осями вращения, тут, разумеется, варианты с резкой менее удобны (если вообще реальны), но можно, например, сделать два отдельных полувала и запрессовать одно в другое или обварить. Но всё это опять же не всегда возможно, т.к., например, стали типа 30ХГСА из которых частенько делают такие поделки относятся к ограниченно свариваемым. Короче, нам надо максимально просто и быстро, верно? Давайте рассмотрим изготовление вчерашнего винта. Он оформлен из цельняка. Сперва, разумеется, надо сделать чертёж, чтобы рассчитать диаметр заготовки.
вот такую штуку надо получить. фаски, канавка для выхода резца и т.п мелочи схематично не указаны.
Если же мы посмотрим будущему винту в торец, то увидим, что для изготовления такого изделия нам понадобится круг диаметром 40мм. Ну желательно в плюсе, если шляпка должна иметь приличную поверхность.
Далее мы разбиваем изделие виртуально на две части, каждая из которых имеет свою ось вращения.. Т.е. сперва обрабатываем то, что лежит в одной оси, прям из болванки. С этим, наверное, проблем не должно возникнуть.
Далее у нас возникает необходимость сместить ось. Как это сделать на токарном станке? Есть несколько вариантов. Например, использование четырёхкулачкового патрона с независимым движением кулачков. Поскольку они настраивуются индивидуально, то ничего не мешает выставить деталь по центру в паре противолежащих кулаков и сместить пару других кулаков на величину эксцентриситета. Так? Ну типа. Только это весь хлопотно. Сперва надо выставить деталь строго по центру по индикатору, а потом, по индикатору же, смещать. Долго, хлопотно, но весьма точно.
Вариант 2. Планшайба. Ну для крепления детали типа вал, наверное, саааамая дурацкая затея. придётся много городить, либо ставить трёхкулачковый патрон на неё со смещением. Однако, патрон имеет нефиговую массу и чем больше жксцентриситет - тем грустнее будет из-за вибраций. Если вы полагаете, что станок промышленного размера, типа 16К20 или 1К62 не умеет прыгать - вы ошибаетесь. Прям умеет. Соответственно, скорость вращения шпинделя будет низкая, чистота поверзности херовая и тогдалие.
Вариант 3. Частный случай вар.2
Универсальная планшайба от ИТ1М. Не знаю, почему таких не делали на 1К62 и 16К20, однако от ИТшки она болт-он запрыгивает на шеснарь, потому как условные конусы у них одинаковые. Эта планшайба имеет линейку, по какой каретку моно выставить на нужный эксцентриситет. А промимо этого на каретку планшайбы вешается "лопата", она же "поднос" регулируемая по углу. В данном случае она откинута. Но опять жи, это всё ниоч как-то.
Относительно простой вариант - задание эксцентриситета с помощью пластинок. Нужен обычный трёхкулачковый патрон, на один из кулаков какового накидывается нужная высота пластинками. Считается по формуле. Вроде просто, но нет. Способ не сложный, но как именно токарь будет набирать 1,488 мм для нужного эксцентриситета - неясно. Не, ну если у тебя есть плоскошлиф и метрологичка, канеш, можно прошлифовать как надо и юзать невозбранно. Но нам же надо максимально быстро и просто, а не задолбаться...
Поэтому я лично в данной работе пошёл по варианту эксцентриковой муфты. Выточить произвольную бобышку - не сложно. Занулиться на сверлилке\фрезере по центру бобышки - не проблема. А далее, сместил стол по линейкам, индикатору или УЦИ на нужное значение и навалил дырку не в центре.
Дальше многое зависит от размеров детали. Эту же бобышку можно сделать разрезной, профигачив паз хоть болгаркой, хоть дисковой фрезой, хоть эрозией с "толстой" стороны. Или, если бобышка миниатюрная, сразу резануть её на эрозии...
Если муфточка разрезная, то крепление и фиксация детали в ней, разумно предположить, осуществляется затягиванием патрона и деформацией (относительно упругой) муфты. Если неразрезная или деталь имеет очень короткий хвост - можно вклеить на цианакрилат. Можно со стороны шпинделя гайкой или винтом её заневолить. В данном случае я сделал отверстие подкалиберное прям, под развёртку. С обратной стороны закрутил гайку, а до того ещё и на клей. А уже на станке, соответственно, аккуратно с небольшими подачами сделал центровочное отверстие и подпёт деталю центром.
Ну типа как-то так, получается жи.
Ах да. Забыл. Прежде чем точить вторую сторону - на выключенном шпинделе подведите резец и, прокручивая шпиндель посмотрите, где у вас "орбита" вращения детали. А то можно заездон сделать. И всю работу заруинить и резец сломать. Короче, ничего сложного, прямо скажем. Просто чуток подумать по технологии, в голове прокрутить пару раз и сделать.
Всем болт, чуваки.
Есличо, в профиле есть ссылочка на телегоканал. Там вся эта мудянка прям в онлайне происходит. Собсна, эта простыня и была накатана по просьбе подписчика. А то чо нет то?
Тема не новая, здесь уже были посты с этой пушкой, поэтому сильно не кидайтесь.
И так, имею дачу в 30 км от города и 5 км. от вышки Теле2. Купил "свисток 4Г" хуявей с вифи сразу с безлим.симкой Теле2. Брал на алике, но продавец в Краснодаре.
Поставил модем на чердаке дома, более менее скорость была, инстаграмм работал, Пикабу читалось. Но рабочие вопросы уже зависали - загрузка фото на сайт никакая. Вот что показывал спидтест.
Ещё бы.... Дача находится в огромной яме на берегу реки. И вокруг стоят дома и высокие деревья. Это я сфотал в направлении вышки связи))) где-то там она в 5 км....
Начал изучать вопрос по усилению сигнала инета. Можно купить панель с mimo за цать тыщ рублей, но я не ищу лёгких путей..... и как оно бывает, все дороги ведут к kreosan с его 3/4g пушкой и на сайт https://3g-aerial.biz/wi-fi-3g-4g-pushka-analiz-i-raschet (не реклама)
так же можно воспользоваться их же приложением cantennator.
Расчет на антенну, главное правильно ввести частоту на которой работает станция/вышка. Опять же из Ютуба узнал, что есть приложение. Не реклама.
Приложение показывает к какой станции подключен телефон и частоту. На скрине моя станция в левом верхнем углу голубая, сейчас к ней не подключен, потому что нахожусь на 1 этаже дома, но если подняться на чердак то тел. сразу подключится к ней. А я нахожусь в правом нижнем углу - красная точка за плюсиком.
В общем изучил вопрос по изготовлению антенны, нашел лист 1мм. латуни, купил шпильки и гайки и сделал все по размерам. Вот.
Повесил антенну на мачту, направил в сторону вышки и подключил к модему через переходники по технологии mimo.
Наверняка каждый из вас прямо сейчас задаётся вопросом, а как же деды делали сложные формы на станках без ЧПУ в каких-нибудь 50-х годах. Задаётесь? Вооот. А я принёс.
Давайте для привлечения внимания покажу вам жопную затычку рукоятку, а потом расскажу о чём там речь.
Значит тут у нас имеется тело вращения замысловатой геометрии. Замысловатой для точения на обычном универсальном токарном станке, разумеется. Потому как на универсале с ручным управлением перемещение резца достигается вращением рукояток продольной и поперечной подач. А для таких штук обе рукоятки надо крутить одновременно, причём в зависимости от точки на поверхности заготовки скорость вращения рукояток будет разная относительно друг друга. Короче, для тех, кто ничего не понял. Попробуйте рисовать два круга двумя руками причем сперва левой рукой быстрее, а правой медленнее, а потом равномерно увеличивайте скорость на медленной и уменьшайте на быстрой руке.
Разумеется, если речь идёт о единичном изделии без точных размеров, такое точится на глаз, а потом дорабатывается напильником. А если у вас таких ручек, например, 10? Или 1000? И они должны быть хотя бы похожи внешне? Напильник явно не вариант. Ну и как тогда?
А просто. Давайте помыслим. Что собой представляет это тело вращения? Это поверхность, образованная некой кривой. Т.е. траектория движения резца (в данном случае) - синусоида переменной амплитуды и частоты. Вот бы заставить резец двигаться по ней... И тут нам в помощь появляется он. Гидрокопировальный Суппорт ГСП-41.
Весит немало, несмотря на то, что маслобак пустой. Причём и сама коряга тяжёлая и маслостанция...
Сохран - весьма пригожий. Балка имеет шабровку.
Если изготовить вот такую корягу (из говна и палок), то получится, что комплект гидросуппорта на 1К62, встаёт на 16К20.
Собственно, вот.
Теперь о том, как оно устроено.
Весь комплект состоит из двух единиц: маслостанция, которая стоит на полу и даёт давление, будучи воткнутой в розетку и само копировальное устройство, которое крепится вместо малой продольной.
Есть копировальная балка - это вот та плоская длинная херня. На неё крепится шаблон. Шаблон выполняется из любой херни толщиной 2-4мм, но желательно, для достижения постоянного результата на долгие годы, изготовить его из калёной стали и прошлифовать. Но на разовые заказы можно и просто из ст3 на лазере вырезать и болгаркой зачухать. Копировальная балка даёт возможность работы по шаблонам длиной до ~750 мм. Т.е. балясины из стали точить можно!
По шаблону, укреплённому на копировальной балке, при перемещении суппорта станка, едет трейсер или, для жителей колхоза - копировальный щуп. Соответственно, он ощупывает наш шаблон и все его вогнутости и выпуклости и, за счёт коромысла, передаёт это всё механически на клапан, который открывает или закрывает давляк масла в ту или иную полость гидроцилидндра.
А уже на конце штока цилиндра у нас закреплена резцедержка, из которой торчит резец.
Т.о. если трейсейр наехал на выпуклость, он коромыслом передал эту выпуклость на клапан, клапан пропорционально величине выпуклости подал масло и гидроцилиндр отвёл резец от детали делая такую точно выпуклость. Т.е. "инвертировать" шаблон не нужно.
Разумеется, для достижения повышенной чистоты поверхности, обработка производится на автоподаче. Т.о. станок из ручного превращается в полуавтоматический.
Диаметр получаемой детали, разумеется, достигается перемещением всей этой хероборы в поперечном направлении. Т.о. получается, что резец всегда едет по одной траектории, сперва он "точит воздух" в некоторых местах, потом начинает брать везде, ну и т.д.
В итоге получается вот такое всякое:
Теперь о целесообразности. Эту штуку я купил, пока у меня не было токарного с ЧПУ. И вы меня пгостити, но 100 тыщ против минимум пары миллионов - таки имеет разницу. Второй плюс гидросупа - он ставится на имеющийся станок. Поставить\снять занимает минут 7 вдвоём и минут 20 в одну каску. Т.е. если место ограничено - прям вот неплохо... Третий плюс. Наладка. Для работы не нужен комп, наладчик станков с ЧПУ и т.д. Шаблон делается хоть вручную и потом доводится болгаркой, например.
Но есть и минусы. Резкий перепад высот - не то, что любит гидросуп. Вроде и всё... А, да. Эту цацку можно ставить как по продольной, так и по поперечной оси. По поперечной он будет делать изделия типа "диск" с торцевой врезкой. Весьма окейно.
Ну типа того, такие вот дела. В профиле телегоканал, кстати. Там железоёбие эвридэй. Только сразу предупреждаю, там, рекламы нет. За рекламой - это вам на другие каналы, сорян.
Буэнос диас, геноссен. Сегодня у нас картиночки и описанийце про балансировочные грузики для здоровенного круглошлифа.
Вроде деталька и не сложная, но их надо 8 штук (непонятное к-во, обычно же балансируют тремя грузами). В целом - оно вроде как режется из кольца... но у кольца должен быть ещё и конус, чтобы когда винт закручиваешь, половинки по резьбе поднимаются и саморасклиниваются в пазу оправки.
Этап проектирования, ну точнее отрисовать это всё на скорую руку в САПРе - я опускаю, оно простое и обычное. Дальше у нас заготовительный этап. Отпиливаем от куска паровозной оси блин на ленточке и пихаем его в универсальный токарно-винторезный станок 16К20ПФ1-М
После непродолжительной обдирки по торцу, ставлю прорезной резец и вырезаю бублик нужного размера. Потому что вытачивать 10мм по диаметру снаружи и 100 по диаметру внутри - я имел в виду. Во-первых это 100 литров стружки, какую лень убирать, а во-вторых - материал в стружку переводят только дураки.
Дальше серёдку просто вырываю на прессе.
Теперь полуготовый бублик идёт на ЧПУ-токарный. Потому что там угол какой-то трудноформализуемый по чертежу, а выставлять на него малую продольную я опять же имел в виду. Моя задача не задолбаться, а сделать. А ЧПУшка наваливает конуса любые (ну почти) и не сильно напрягаясь.
После этого вот всего на токарнике опять же делю окружность на 8 кусочков, набиваю окружность, которой будут принадлежать центра дырок, ну и собсна, рожаю дырки и насыпаю в них резьбу. Не забыв промаркировать каждый грузик попарно с ответной чатсью.
Далее на вертикальной ленточке распиливаю это всё добро:
И ставлю на эрозию. Потому что торцы мне сейчас пофигу, а вот ровно и качественно разрезать грузики на две части на ленточке не выйдет.
Ну и вуаля, чо. Вон их сколько...
Правда незадача... они все - разные. Печаль-беда! Но не. У нас всё идёт по плану. Не как у других, а прям ну вот реально есть план и мы его придерживаемся. И по нему получается. Короче, перевешиваем грузики сперва начерно на цеховых лабораторных весах КАС и подгоняем по массе.
А после чернового взвешивания уже топаю в метрологичку и перевешиваю на немецких весах Сарториус. После чего, всё это хозяйство готово к отправке заказчику с циферками.
В пределах полуграмма закатал. Вроде норм. Но! В целом, это совершенно не обязательный шаг. Дело в том, что балансировка тремя грузами на балансировочном приспособлении - совершенно похуистично относится к массе грузов. Ну т.е. даже если там разница на 10 грамм - это пох. Просто грузы (на идеальном отбалансированном круге, если мы такой представим) будут располагаться не под 120 градусов друг к другу, а под каким-то иными углами. И всё равно отбалансируется. Но сделать хорошо - лучше чем сделать плохо. Тем более пригонка по массе заняла может минут 15-20. Несущественно в рамках данного заказа.
Таки делишки, например. Ну и торадиционно напоминаю, что телегоканал, где вся эта техноересь, металлопорно и даже немного станочного БДСМ - в профиле. Единственно, чего нет на канале - говнорекламы хуевой и политоты ебаной. Ну тут уж простите.
Точнее, о прикидке, насколько плоское - реально плоское.
Задача какая: есть некоторое к-во плит притирочных, разметочных и поверочных разных форм, размеров и качества. А также есть желание иметь на хозяйстве хотя бы одну плиту реально класса 0 или 00 (для тех, кто не в курсе, это когда на размере грубо 600х400 неплоскостность составляет микрона 3). А как померить? Вариантов есть несколько, но именно для прикидки качества плоскости решил изобрести вот такой приборчик. Плоскомер.
Почему "изобрести"? Потому что таких больше нет. Ни на ютубе, нигде. Есть Repeat-o-meter, но он ваще по другому устроен и куда более громоздкий.
Итак, что из себя представляет мой плоскомер. Вертикальная плита из калёной до 36-42 HRC стали 40Х, в которой прорезано окно так, чтобы толщина перемычек, соединяющих правую часть основы и левую, подвижную часть были не толще 0,5мм. Таким образом получается шарнир, работающий в одной плоскости. Дальше это всё ставится на 4 точки, выполненные из круглых резковых вставок из твердосплава. Ну и максимально шлифуется. Погнали делать. Сперва на эрозии режу основную пластину и ножки.
Во, кайф. Серловка и резьборезие оставлю за каждром, ибо это и так все умеют. Дальше у нас запеканка:
И закалка. Ну и потом отпуск, ессесно.
Теперь шлифовка на плоскошлифе.
Зашибись вроде... Пока суть да дело, эрозия вырезала консоль крепления индикатора. В данном случае - соточник (чисто попробовать), а ваще сюда ставится одно- или двухмикронник.
После неплодолжительной сборочки получается вот так:
Особо чоткий зритель может видеть позади будущего шарнира - пластину-арретир. Она жёстко соединяет измеряющую часть и основание, чтобы эти сопливые 0,5 мм не согнуть и не сломать.
Теперь приделываем твердосплав:
Ну и после нанесения лазерной маркировочки, изделие готово.
Покатал по имеющимся плитам, получается, даже после шлифовки у меня плита заходит в нулевой класс. Я на канале видео выкладывал. По плите 400х400 между максимумом и минимумом если правильно помню - 4 микрона. Хорошо. Но теперь желание проверить насколько верно работает сам прибор. А для этого нужна плита 00 класса, желательно гранитная и на краску приложить ту, что уже померил. :) Вощем, если уж залез в точные измерения, вылезти оттуда сложно, ребят. Не повторяйте моих ошибок. А то сейчас уже и оптикатор с разрешением в 0,1 микрона есть и пластины интерференционные, которые в правильном свете порядка 350 нм показывают. Ужас.
А если кому интересна металлообработка прям в режиме онлайн, без рекламы, политоты и прочего говна, тому вот сюда:
Как некоторые могут догадываться, я люблю измерять всякое. И чем мельче - тем интереснее. В этот раз решил наступить в говно. А именно, купить профилометр 296. Что это такое? Это прибор, который с помощью древнесоветского шаговика двигает щуп на заданную дистанцию, собирает с него инфу с помощью тензорезисторов, пересчитывает и показывает шероховатость поверхности. Щуп представляет собой тонкую и короткую алмазную иглу, подвешенную на балке, которая поворачивается на шарнире. Соответственно, за счёт острого острия щуп может улавливать микрорельеф плоскости (речь идёт о субмикронных величинах). Вощем, купил эту хреновину, а оно не работает. Что естественно, если хранить прибор, спизжженный в НИИшке в луже. Долго ли коротко ли, один хороший человек согласился помочь с ремонтом. Даташитов на эту хтонь, ессесно нет, схем - ноль, внутри какие-то античные макросхемы. Ну вощем это всё он расковырял и починил довольно быстро, а вот с приводом - который таскает иглу туда-сюда - как раз и засада. Там всё закисло, заржавело и обрыбилось. А значит что? Значит, я должен сделать как новое. Поехали.
Вот такое печальное зрелище.
Короче, отмачиваю всё в керосине и, стараясь не протерять винтики, разбьираю и сразу чищу латунной кордщёткой и скотчбрайтом.
Результат - прямо скажем, ниоч.
Поскольку ржавотина была не везде поверхностная, а хочется всё таки сделать максимально неплохо - решаю отпесочить всё это и переворонить.
Сказано - сделано.
Ну и переворонить, ессесно. В таком виде оно поржавеет через пару дней.
Ну вот. Куда лучше. Можно собирать.
Вот в это дупло сверху и вставляет сам нанопалец.
А вот на этапе сборки основания случилось страшное... там линейные подшипники стоят, в них шарики 3мм. Ну и ессесно, один шарик ускакал. Курвёныш.
Латунные сепараторы, шарики и две пары призматических направляющих. Весьма просто и надёжно.
Пришлось купить мешок новых.
Ну и собсна, результат.
Явно же ту би континуед. Хоть процесс вялотекущ и идёт уже года два, если правильно помню, но обязательно закончится когда-нибудь. :)
А в целом, если интересно наблюдать за железяками - металлический онлифанс (ссылка в профиле) как бы говорит "заходите к нам на Рагнарёк". Железки и угар есть, а вот, скажем, рекламы всякого говна... или не говна... короче, никакой рекламы нет.
Буэнос диас, парни. Сегодня у нас очередная победа микроноёбия над здравым смыслом.
Короче, принесли мне заказик. Надо сделать хитрые секретные детали. По условиям договорённости с заказчиком, показать могу только заготовительный этап (сразу скажу, не на войну, не детали оружия и ничего запрещённого, просто у людей ноу-хау и прочий ниокр). Но и тут довольно интересно. Детальки маленькие, следовательно, на моём круглошлифе, делать их не особо удобно. А как тогда? А вот же. В углу стоит оптический профилешлиф немецкий:
Он что? Правильно. С помощью системы из источника света, призм, зеркал и т.д. проецирует абрис детали и круга на экран, отчего и называется среди меня телевизором. На экран можно прилепить кальку с чертежом в масштабе 20:1 и валить прям по чертежу. Удобно. Но. Он имеет стол для крепления плоских деталей. А мне надо круглое. А как? Ну посидел, подумал, придумал:
Плита, две призмы, два центра. Ну и чтобы крутить детальку - моторчик и ремешок прям на деталь. Силы резания никакие, поэтому даже резинки от денег хватает для передачи вращения.
Давайте делать. Сперва ржавую плиту:
Шлифую на плоскошлифе как чисто. Потому что размеров тут примерно никаких.
Черновая шлифовка на "гашёном" камне. Немного "шифера", но это пофиг - потом всё равно шлифовать начисто. Теперь набиваю паз под сухарь, который будет крепить плиту в положении "строго перпендикулярно камню".
Теперь на электроэрозии вырезаю призмы
Они будут вот такие:
Ага. Можно всё сложить в кучу и прикинуть, как оно на станке.
Ну нормас вроде. Теперь - самое главное. Надо прошлифовать призматические уступы точно параллельно подошвам призм. И обе за одну установку. Чтобы центра точно были соосны. Не самая простая задача, но такида.
Зашибумба. Теперь осталось мелось. Надо сделать центра. Сделал из У8, потому что могу. Остальное - обычная 45. Токарку схематично не показываю, ибо чего на неё смотреть? Шпиндель крутится, стружка мутится. А вот как из "заточить"? На круглошлифе - опять же не удобно. На 60 градусов стол не повернуть. А крутить и стол и шлифовальную бабку - ну такое. Потом упарюсь назад выставлять. Поэтому что? Прально. Приспособа и плоскошлиф. На этот раз маленький. Хорошо, когда почти все станки представлены в маленьком и обычном размерах. (маленький это типа около тонны, а нормальный - до 5 тонн)
Ну так. Чо осталось? Крышки вырезать и слесарные работы. Крышки - опять же на эрозии.
Тут они сперва вырезаны по контуру из плиты, а потом прибацаны друг на друга, чтобы за одну установку навалить уступ. Слесарку схематично не показываю, пушо как нарезают резьбы вы и так знаете. Ну и вот, настал счастливый день. Погнали. Заготовочка - 30ХГСА, калёная на 40HRC. Ну примерно. Я померил, вышло 42. Походит.
А как же нам размер ловить? А по прибору. Только надо помнить, что прибор показывает смещение каретки с деталью, следовательно, на цилиндрической форме перемещение надо увножать на 2. Т.е. на сотку подвинул - две сотки с диаметра снялось. Нормально. А вот качество фото - 10 шакалов из 9. Ну простити, чо. Кто на что учился. :)
Чтобы проконтролировать диаметральный размер, по хорошему надо бы юзать пассаметр. Но смысла нет. Деталя мелкая - а губищи пассаметра довольно изрядные. Они тупо не поместятся... Да и точность там условная. Поле допуска - 15 микрон. Тут и слепой тупой хуерукий олигофрэн попадёт. Что, собственно и произошло. Попал вроде.
Ах да... Качество шлифовки же. Ну типа такого:
Увы, пока профилометр у меня в ремонте, поэтому точно значение померить не могу. Но нормально... Чисто визуально, по образцам шероховатости - гарантированно 8 класс (а скорее даже девятый, но я скромничаю)
Вот так, имея кучу станков и некоторое к-во времени можно взять и оснастить немецкий народный станок оголтелой приспособой, которая ну прям сильно расширяет творческие горизонты.
А кому интересна вся эта лютая хтонь прям в режиме онлайн - тот невозбранно подписывается на телегоканал (ссылка в профиле) и прётся. Ибо металлизм там есть, а говнорекламы и политоты - нет. Зато металлизм прям во все поля, есличо.
Наверняка вы уже и забыли, что я пытаюсь поставить на ход найденный на помойке плоскошлифовальный станок ПШ-30540. Увы, беда пришла откуда не ждали. Шпиндель-шпинделёк. Срок изготовления от 2 до 4 месяцев. Обращался к людям и организациям в следующие города: Львов, Брянск, Нарьян-Мар, Челябинск, Ставрополь, Рязань, Москва, Балашиха.
К кому-то просто по объявлению. К кому-то по рекомендации... результат опиздошивает. Либо у них нет термички, либо лифовки, либо токарки, либо мозгов, либо рук, либо чести и совести. Или всего сразу.
Самый фееричный ответ был с Рязанского СТАНКОСТРОИТЕЛЬНОГО, между прочим. Да, можем, да, сделаем. 4 месяца, 30 тыщ... но мы вам в 5 микрон не попадём. Сделаем в 2-3 сотки.
Ребят, для тех, кто не станочник поясню на примере. Например у вас есть штаны. Они чуть длинноваты. Вы приносите их в ателье, где профессиональные швеи, закройщицы с пожилой еврей с грусными глазами в районе кассы. И вот вместо того, чтобы подшить вам штаны на 2 сантиметра, он говорит, что смогут, но гарантируют попадание в результат 20 сантиметров. Ну т.е. в пределах 20 будет. Может 1, может 3,8... а может 19.
Другой бы парень отчаялся. Издолбал бы станок кувалдой и выбросил бы на помойку. Но не таков я. Я отчаялся, а потом купил приблуду для круглого шлифования на токарнике.
Вот такая вот. Продаван сообщил, что оно работает, а сама приблуда, дескать встаёт на станок как у меня. Поверил. Напрасно. По факту движочек отсистемы подачи СОЖ крутился только без камня и то очень странно. Поставили частотник. Примерно тот же результат, хотя давали ему все герцы мира. Ну и фиг с ним. Этот мотор нахер, давайте ставить новый.
Вырезал плазморезом детальки, проточил круглое в квадратном на токарнике и немного подварил:
Добавил частотник и вполне себе ничотак.
В качестве крепления на станок (с которым продаван тоже наебал) вырезал гидрорезкой из плиты-двадцатки букву Гэ и сварил вот такое гэ:
Ну и на станке оно вот так:
Найс, а? Да там циферок да микроэлектроники больше чем в калькуляторе! :)
Однако и тут жопа. Под нагрузкой всё это желает тухнуть и гаснуть... Открутил нахер частотник, воткнул в сеть напрямую - оу-ееееа. Предвосхищая вопросы. Предыдущий двиг я тоже напрямую втыкал. Хуй.
Ну и собсна чо... мои первые искры:
На удивление оно даже заработало. И даже что-то вышло. Вроде даже речь идёт о субсоточных величинах. О микронных прямо даже! Это полууспех, ребза. Смотрим видос:
А почему же полууспех? А потому. Смотрим на эскиз шпыньделя:
Видите конус? Так вот я не могу его шлифовать в центрах из-за геометрии приспособы. Увы... Т.е. цилиндрические тела - могу, а конусы - нет. Видимо придётся прошлифовать новый шпинделёк, подсобрать его в корпусе и вывесив конус шлифануть. Ну не знаю. Нет больше идей. И взять негде. Кончилось в России станкостроение. Придётся самому делать вообще всё. Ну ничо. Может куплю круглошлиф когда-нибудь... и подниму станочное дело-то.
Бывает такое, что у заказчика коняшки. Натуральные такие: жрут, ржут и бегают кругами по манежу. Ясен пончик, что для продления срока службы коняшек им лапы заматывают эластичными бинтами. А когда лап много, то и бинтов как бы целое дофига, следовательно, мотать вручную быстро утомишься. Посему уважаемый заказчик совратил слесаришку баблом и повелел делать бинтомоты. Ну ок, чо.
Сперва делается модель. Ну как обычно:
С модели - рендер. Это чисто для заказчика, шоб он такой "ваааау" и давай денег ещё больше слать.
Ну а опосля рендера уже и к точению, фрезерованию и сварке переходим.
Фасочки вот поснимал новым пневмофаскорезом. Красивое:
ПупОчки вот понаприваривал. Тож вроде ничо:
Ну и в целом корпусок удался.
Изначально планировал делать на трёх подшипниках, но в итоге сократил номенклатуру до двух. А в остальном всё по плану.
Покрасил порошком и подсобрал.
Ну и, думаю, не лишним будет обубликовать видос, как это работает. А то чо оно?
Буэнос диас, например. Поступила задача - сделать новую шлицевую муфту, т.к. поменяли насос, а у нового насоса другой вал. А такой же как прошлый купить не получится, потому, что кажется что-то случилось.
Окей. С чего начинается муфтостроение? Ну разумеется с составления чертежа. Даже в такой простенькой детали есть варианты накосячить. А учитывая её размер, заготовка стоит порядка 2500 (с доставкой). Не хотелось бы её зафачить. Это ж я в таком разе на 2500 меньше заработаю. После чертежа, переходим на токарный. Впрочем на токарном-то любой может... Как и на фрезерном, на каком были выполнены расточки под резиновые демпферы.
Далее - термообработка. Поскольку сталь - марочная, а не абы что, можно с уверенностью греть печку до указанной в апокрифах апологетов термички значений. И на выходе, искупав раскалённую железку из стали 40Х в масле, получаем вот такого негра.
Отпуск до нужного значения по твёрдости схематично не указан. Твёрдость взята из показаний твердомера, применённого на образец.
А вот теперь начинается та самая уличная магия, за которую и платят деньги. Нужен чертёж шлицевой части, да не просто "чертёж", а так, чтобы готовле изделие потом имело посадку без люфтов, но и не прессовую. Что делать? Берём образец вала. И обводим шлицевой торец.
Сканируем его и правим в фотошопе уровни так, чтобы вытянуть контраст. А потом всасываем в Солидворкс и нарулив размеры скана до масштаба 1:1, обводим 1 зуб и впадину и делаем круговой массив.
Теперь пробный выстрел по картону на лазере. Чисто проверить, оно или нет, прежде чем делать в металле. Ну во второй попытки сошлось.
Отлично. Казалось бы - ставь на эрозию и радуйся. Но нет. Нельзя! Не время, товарищ! Если вот прям вот так просто вырезать на эрозии - получится очень похоже, но не то. Поэтому делаю многочисленные пробы, с несколько разным размером, пока, наконец, пробный кусочек не садится на вал с посадкой "как надо".
Это "дырки" от листовой нержи тройки, в которой я резал пробные отверстионные дырки.
Ну теперь можно и "зачётную" деталь обработать. Центральное отверстие было вросверлено и развёрнуто ещё на этапе токарной обработки, поэтому заправить проволоку, занулиться и т.д. уже не представляет особого труда. Собсна, станок - жги!
После непродолжительно резки... (заняла часа два, в то время как наладка и вычерчивание шлицевой заняло часа 4) - снимаю деталь и пробую...
Идеально. Шлицевая ровная, вал вошёл прям до упорной закраины. Люфтов нет, при этом заходит от руки с лёгким усилием и со смазкой.
А теперь давайте посмотрим, сколько времени и оборудования нужно.
черчение. 20 минут. Нужен ноутбук. Покупался за 2 килобакса.
Отрезка заготовки от "бревна". Затрачено 10 минут. Нужна ленточная пила примерно за 150 тыс.
Токарная обработка. Затрачено примерно 45 минут. Нужен токарник примерно за 350+ тыс.
Сверление отверстий под муфты. 15 мин. Сверлилка за 50К.
Расточка отверстий под муфты. 2 часа. Фрезер за 150К
Черчение шлицевой и черновая проверка. 1,5 часа. Нужен ноут +сканер +лазер СО2. Ноут уже учли выше, сканер +лазер обошлись примерно во 50К.
термообработка. печь за 30К и 15 часов времени.
проверка твёрдости. 10 минут и твердомер за 40К
электроэрозионная резка. 6 часов и станок за 1,2 ляма.
Нормально вроде выходит, не? А казалось бы - да чо там делать? Простейшая деталь же! А на круг - два дня ковыряйся, имея два цеха станков и офис. Разумеется, пока идёт отпуск заготовки (остывает с печью всю ночь) я там не нужен особо. И пока эрозия пилит - тоже не сильно нужен и делаю другие заказы. Но тем не менее, по времени это примерно так. А соответственно, и по баблу.
Такие дела, получается. А кому интересно это всё прямо в онлайне смотреть - в профиле ссылка на телегоканал без рекламы и прочей мудянки. Чистое железо.
Знаете ли вы, что в космических ракетах есть чисто механические агрегаты? А если оно механическое, то, очевидно, там необходимо повышать или наоборот, понижать обороты. Делается это, разумеется, редукторами, в которых используются прямозубые зубчатые колёса. В даммон случае - мелкомодульные. Давайте рассмотрим детальнее, как это сделано:
Перво-наперво производится токарная обработка. Но это не особенно интересно, поэтому, схематично не показано. На токарном станке я загоняю заготовки в диаметральный размер с точностью в 0,02 миллиметра и в толщину с припуском под дальнейшую шлифовку в 0,5мм. Т.к. по условиям чертежа точщина должна помещаться в поле допуска в 3 сотки и нужно обеспечить плоскостность в 1 сотку. Зачем такая точность - непонятно. Но если люди готовы платить - окей. Короче, после токарки, ставлю на шлифер.
Искры, брызги СОЖ - поляк валит, только дай дороги. Это плоскошлифовальный станок Ponar Jotes SPD 30B. Я его купил аж в Сарапуле. Это примерно 1500км. от его нового дома. Результат вполне приемлемый. Высота (толщина) блинчиков в 7 микрон от номинала по чертежу и одинаковая у всех трёх заготовок.
Теперь надо вынуть середину из заготовок, чтобы получилось колечко. Это я возвращаюсь на токарник и опять схематично не показываю. Однако, внутренний диаметр также должен иметь и круглость и шероховатость и размер в весьма жёстких допусках. Поэтому после токарки заготовки идут на немецкий круглошлиф WMW Heckert SU 125\400, оснащённый внутришлифовальной головой. Получается такой процесс:
Отлично. Заготовки есть. Теперь на токарнике делаю оправку. Это технологическая оснастка, на которой крепятся заготовки для нарезания зуба на зубофрезерном станке. Потом она также шлифуется в размер на вышеупомянутом круглошлифе и наконец-то, ставится на станок и обкатывается в 0,01мм по индикатору.
После этого производится настройка цепи деления станка. Т.е. на сколько к-во оборотов заготовки и фрезы отличаются друг от друга. И настройка гитары осевой подачи. Но это уже мелочи. В целом станок выглядит так:
Это немецкий зубофрезерный станок высокой точности, называется Pfauter RS00. Почти вершина сложности механического металлорежущего оборудования. Сложнее зубореза, как по мне, только токарные автоматы. Но о токарном автомате, его ремонте и модернизации как нибудь в другой раз. Короче, включил масло, нажал кнопку и оно само делает. :)
Оооо, дааа. Картинка называется "чистый мёд". Янтарно-прозначное масло, неторопливое оборачивание заготовки, окатывание её червячной модульной фрезой и дададада... Секс! Короче, после секса у меня получается так:
Давайте посмотрим, насколько зубы хорошо получились. Ну я то знаю, но чтобы вы видели :)
Вроде норм же. Теперь на второй этаж, в кабинет тихих игр. Там всё, что надо для метрологии и ОТК: измерительный микроскоп, микрометры, микрокаторы, оптика всякая, ролики калиброванные. Короче, результаты измерений вполне устроили. Среднеквадратичное отклонение на диаметре средней линии зубов по 12 замерам - 3 микрона. Сойдёт.
Пакую, оформляю листок с результатами контроля размеров, печатаю счёт, акт, всю фигню - готовенько. Забирайте. Такие дела, примерно. А кому интересно прям в онлайне - тот записывается в телегоканал, благо его адресок в профиле. Только прямщас я в отпуске, поэтому пока изучайте былое. А новое начнётся буквально через несколько дней.
Был в советское время такой фотоаппарат, как Киев-88. Собственно, и сейчас находятся энтузиасты, снимающие на это чудо техники, вот только надёжностью он даже в лучшие свои годы не славился, зато он имел съёмные кассеты для плёнки, которые в наши дни можно найти на барахолках в больших количествах и почти даром. Одна из таких кассет в очень хорошем состоянии оказалась у меня на руках и я решил использовать её для изготовления пинхола. Для тех, кто не знаком с термином, пинхол — это простейшая фотокамера без объектива, где свет попадает на плёнку через крошечное отверстие.
Корпус камеры я сделал на ЧПУ из цельного куска алюминия, а точнее из двух кусков, так как конструкция задумана модульная и в перспективе я хочу приспособить сюда объектив. По бокам корпуса добавил отверстий с резьбой 1/4 дюйма, как на клетках для современных камер, чтобы можно было крепить всякие вспомогательные аксессуары.
Переднюю съёмную часть делал с таким расчетом, чтобы расстояние от отверстия до плёнки было 35мм, что даст угол обзора примерно 78 градусов.
По канону само отверстие, через которое свет попадает на плёнку, многие делают с помощью иголки, отсюда и название "пинхол" (pin - булавка, hole - отверстие). У меня, к сожалению, иголки под рукой не было, но был станок с ЧПУ и свёрла для печатных плат диаметром 0.3мм. С помощью этих нехитрых приспособлений я и сделал отверстие в пластине из нейзильбера.
Так как самой камеры у меня под рукой тоже не было, некоторые детали пришлось срисовывать из инструкции по эксплуатации фотоаппарата, а затем подгонять размеры под те, что мне известны. Это относится к крючкам, за которые сменная кассета фиксируется на камере. К счастью, всё подошло с первой попытки.
Вот тут можно разглядеть систему крепления более наглядно.
Вот так выглядела камера в сборе перед анодированием. К сожалению, этот процесс я не умею делать самостоятельно и пришлось отдать детали в контору, которая на этом самом анодировании специализируется.
А вот и конечный результат. Хотя насчёт конечного не всё так однозначно, ведь конструкция, как я писал выше, задумана модульная и я оставил задел для последующих экспериментов, но это уже другая история)
Что касается затвора, то решил пойти простым путём и просто сделал крышку на магнитах. Учитывая, что обычно выдержки составляют от 5 секунд до минуты, вполне можно справиться и снятием/закрытием крышки вручную.
Ну и, конечно же, тут напрашиваются фото, которые можно сделать этой штуковиной. Из-за множества рабочих дел и короткого светового дня мне пока удалось отснять лишь одну катушку плёнки, но для примера, думаю, уже неплохо. Плёнка — Kentmere Pan 200.
Надеюсь, пост был вам интересен. Для желающих повторить этот опыт или подсмотреть какие-то решения, я выложил 3д-модели в свободный доступ у себя на сайте - maksshevtsov.ru/diy-cameras. Камера не обязательно должна быть из металла, корпус вполне можно распечатать на 3д-принтере. Ну и также буду рад видеть всех интересующихся темой плёночной фотографии и фотографии в целом у себя в канале, где я тоже делюсь своими экспериментами)
На прошлой неделе в среду кинул запрос на мотор-редуктор нескольким поставщикам. Собственно от железяки мне нужны лишь обороты - 10-20 об\мин. Мощность двигла не принципиальна вааапще (ну при такой редукции то), ну, предположим, пусть будет порядка киловатта. Или двух. Или трёх. Диаметр вала - ну какой будет, такой и ладно. Варианты исполнения корпуса что мотора, что редуктора - похрен ваще. Смысл такой, что установка будет проектироваться под мотор-редуктор и отработать ей надо будет два дня (ДВА ССУКА ДНЯ. Или три смены. Условно - сутки на круг).
Ну вроде как широчайшая область допустимых значений. Единственное - надо быстро.
Одни начали делать голову, что такой движок с таким редуктором не поедет. Другие, что вот прямщас нет на складе, но приедет через месяц... Дооооолго всё это... Дооооолго. А мне бы получить эту железку, быстренько набросать остальную обвязку и приступить к закупкам цепей, звёздочек и т.д. Ну и раскрой плиты на корпусные дела тоже не за полдня делают, хотя последнее время нашёл парней, в радиусе 3 км от мастерской, которые, грубо говоря, за сутки кроят плиту на плазме и имеют разные толщины металла в наличии.
В итоге вот, кусок переписки с одним из продавцов. У него, кстати, и дороже процентов на 5 и ещё и доставка отдельно.
И в который раз возрадовался, что мне не надо страдать, ВЫБИВАЯ эту железку, доставая её... не надо ездить в министерство чтобы пробить вопрос. Не надо ехать на Настоящий Завод (тм) с ящиком водки и коррумпировать тамошний сбыт, чтобы именно мне отдали (за деньги), а другим хуй показали. Не нужно думать, где выбить машину, чтобы отправить её за железякой. Не нужно ваще нихуя. Пяток чатов с поставщиками и за сутки железяка материализовалась с доставкой прям у моих ворот. Шик? Шик. Это вам не плановая экономика...
А вот вам пикча установочки. Ну пока рендеры. Причём такие, первичные. Собсна, задача установки - сделать вот эти волнообразные пластинки.
Бывалоча идёшь такой возле помойки, оооопа и заглянул внутрь. А там... Станочек. ПШ-30540. Бивает жи (с)
Ну чо делать... надо паренька спасать. Сгонял за рохлей, поддоном, ломом и т.п. такелажным прибором и давай на нём жениться. В итоге, ебукаяясь и охая, таки положили его в соседскую ГАЗель и утащили в норку, где и приступили к осмотру и промархеологии.
Парнишка весит около тонны и имеет следующие паспортные данные:
Залежи дохлых кошек, тараканьего кала и прочего гумуса условно не показаны.
Стол скинули ещё раньше, чтобы оценить сохран направляек, который, кстати, весьма и весьма.
Интересные маховики вертикальной и поперечной подачи - нониусные шкалы нанесены прямно на них (и похоронены под ржавотиной)
Трансформатор, питающий магнитную плиту был не любим. Зато его пиздили. Поэтому кожух ему помяли, а мас он мало того, что весь в говне и мусоре, так ещё и обвис передним краем чуть не на два сантиметра относительно заднего. Вообще, конструктору, придумавшему крепить защитный кожух не к массивному чугуну станины, а к трансформатору - надо забить в голову, ссука, лом.
Кстати, о станине. Дефекты литья чугуна при отливке "в землю" неизбежны. На других станках из просто замазывали шпатлёвкой, а на ПэШа - вишь как... запаяли латунью. Премиально, что и говорить.
Вощем, за вечер я его разобрал почти полностью, благо, он простой как велосипед. И по большей части сколол шабером старую краску.
Померял шпиндель. Биение только радиальное - 0,04 мм. Паспортное значение - 0,0048. Т.е. у меня в 10 раз мимо тазика. Это печалит. Надо пробовать подтянуть подшипники... авось биение уйдёт. Если нет - придётся заказывать на стороне новый шпиндель. По идее - думаю, влезть в 20-25 тыщ с этим. Ещё точнее, если не уёдет биение подсле подтяжки - вынуть шпинь, зацентровать его на токарнике и проверить, это он везде кривой, или это именно рабочим концом его уебали. Если только рабочим - попробую сперва отдать на круглошлиф на сторону и согнать эти 4 сотки. А если не выйдет - тогда уже новый шпинь.
После этого надо бы озаботиться пылесосом (для этого всё есть в целом, надо будет только хобот докупить и собрать в кучу) и цифровой линейкой на вертикальную ось.
Если всё будет устраивать, то в планах ещё докинуть подачу СОЖ под камень. Что влечёт за собой новые удивительные приключения: покупку магнитного сепаратора, помпы СОЖ, сварку бака из нержи и всё такое.
Ну и в самую последнюю очередь - централизованная система смазки. Впрочем, я уверен, что до неё руки не дойдут никогда вообще.
Вощем, желаем мне удачи, радуемся, что станок с таким качеством направляющих достался мне за две тысячи рублей, и, если вдруг у кого есть оправки к этому парню - предлагаем в дар, за бабло или за бухло. Ну и в принципе, аналогичное предложение по измериловке и другой станочной оснастке.
Как-то так получается, что после определённого уровня, производство начинает делать себя само. Нужно делительное приспособление на профилешлифовальный станок? Не вопрос. САПР, токарка, эрозия, фрезеровка, шлифовка (плоская и круглая), слесарка - готово. Нужно в перспективе что-то красить порошком, а ездить к соседям лень - ну давай печку спроектируем и изготовим. Делов-то.
Результат (для привлечения внимания):
Дело было так. В соседнем цеху стояла здоровенная печь полимеризации. Цех был мрачный, ибо никто никогда в нем не убирался. Оборудование покрасочное было ужасно удрочено и занехаяно. Качество выпускаемой продукции неуклонно падало, в связи с чем заказов у арендаторов цеха становилось всё меньше. Ну вощем в итоге, цех я забрал себе. Печь и линию напыления, которые там стояли успешно запыжил за кучу денег, отремонтировал пол, накидал дополнительного света, сделал проход в предыдущие мои цеха, короче, как-то так. В целом, у меня прям рядом (в радиусе 1,5 км) есть аж две порошковки, с которыми у меня вполне прекрасные отношения. Но я всегда привык рассчитывать на себя в вопросах производства. Потому что ВСЕ процессы, которые отдаёшь на аутсорс, рано или поздно тебя "накажут" по времени. Или по качеству. Или по баблу. Или всё сразу. И только когда сам делаешь ваще всё, можно как-то прогнозировать результат. Да и просто, зачем платить кому-то, если можно оставить деньги себе. Верно?
Короче, решено. Надо новую печку купить. Деньги от старой на руках - нет повода не. Осмотр рынка показал, что на сумму 600К ты можешь пойти нахуй либо купить какое-то говно. Ну типа стенки 50мм, пола вообще нет. Т.е. какое-то говно, реально. И размеры. У меня в цеху есть эркер, размером 2,7х2, в который и хотелось бы запихать печь. Логично вроде? Так вот те, которые продают они либо больше, либо меньше. А поскольку в этом эркере у меня ещё и проходит ввод отопления с вентилями, ввод электричества и что-то ещё, что может потребовать доступа, то делать печь стационарной - ваще не вариант. Короче, расчехлил Солидворкс, по-бырику накидал проект... ну а дальше - ваще фигня делов. Сварили рамы на полу, погрузчик поднял верхнюю, приварили стойки, обшили оцинковкой, набили 100мм ваты. Красота.
С помощью роклы в одно лицо можно выкатить и вкатить печку, т.о. все эти трубы как бы в доступе. Да ещё и место сверху осталось. Там планирую антресоль забацать, для хранения, как раз таки, краски и прочего триппера.
Провода раскидал, подключил, о! Работает!!!
Снизу 200 - это уставка, к которой стремится печка, сверху - актуальная температура. Термодатчик длинный, полметра от потолка. Короче, довольно неплохо показывает. Электроника сделана так, что 6 групп ТЭНов раскидано по 3 фазам и по двум группам в шахматном порядке. Т.е. можно включать любую группу или обе без перекоса фаз. Ну и опять же - дублирование это хорошо. Если что-то отгорит в одной группе, а надо срочно красить - можно на оставшейся... но дольше. А так, печка выстреливает до 215 градусов за 18 минут. Что в три раза быстрее старой печи. И жрёт при этом в три раза меньше. Думаю, "одна печка" у меня сейчас стоит примерно 300 рублей. Что очень нефигово, надо отметить. Не обязательно ждать, пока наберётся целая гора на покраску, можно просто между делом что-то открасить.
От предыдущих арендаторов осталась вот такая непонятная стойка. Видимо, для каких-то раздаточных материалов делали... Стояла себе, печальная, в плёночке, в углу. Ну, значит, теперь моя. :) А распылитель мне жена ещё 8 лет назад подарила... достал из коробочки, подключил - ай, красиво!
Померил тепловизором чо там по жаришке - ну вполне неплохо. Хотя, как видим, электроящик греется. Надо его оторвать от стены сантимов на 10. А то и вовсе перевесить под прямым углом, чтобы из любого места в цеху было видно показания.
Ну и результат:
Это вторая железяка, которую я в принципе покрасил за свою жизнь. :) Пара кратеров есть, канеш, но я это отношу в т.ч. на краску, которая валялась хз сколько лет.
Вот такие делишки, мальчики и девочки. В итоге, изготовление печки обошлось вдвое дешевле, чем покупка, при этом она точно в размер, как мне надо, она гораздо лучше теплоизолирована, причём специальным теплоизолятором (благо, есть варик напрямую в технический отдел производителя теплоизоляции позвонить и попросить подсказать), электрика - так же без экономии. Обкатываю. Смотрю на допущенные ошибки. По мере необходимости внесу изменения в конструкцию.
Есличо, вся эта тема по металлообработке в режиме онлайн транслируется в тг канале (ссылка в профиле). Там есть про железо и про общение на эту тему. Но нет рекламы и политоты. Такие делишки.
Комментарии
