Сборка гитарной педали   ProCo RAT своими руками .

Как-то один мой хороший друг , попросил меня собрать ему к дню рождения педальку перегруза ProCo RAT . Как вариант можно было просто  купить китайский клон MOOER Black Secret, но это не наш вариант .

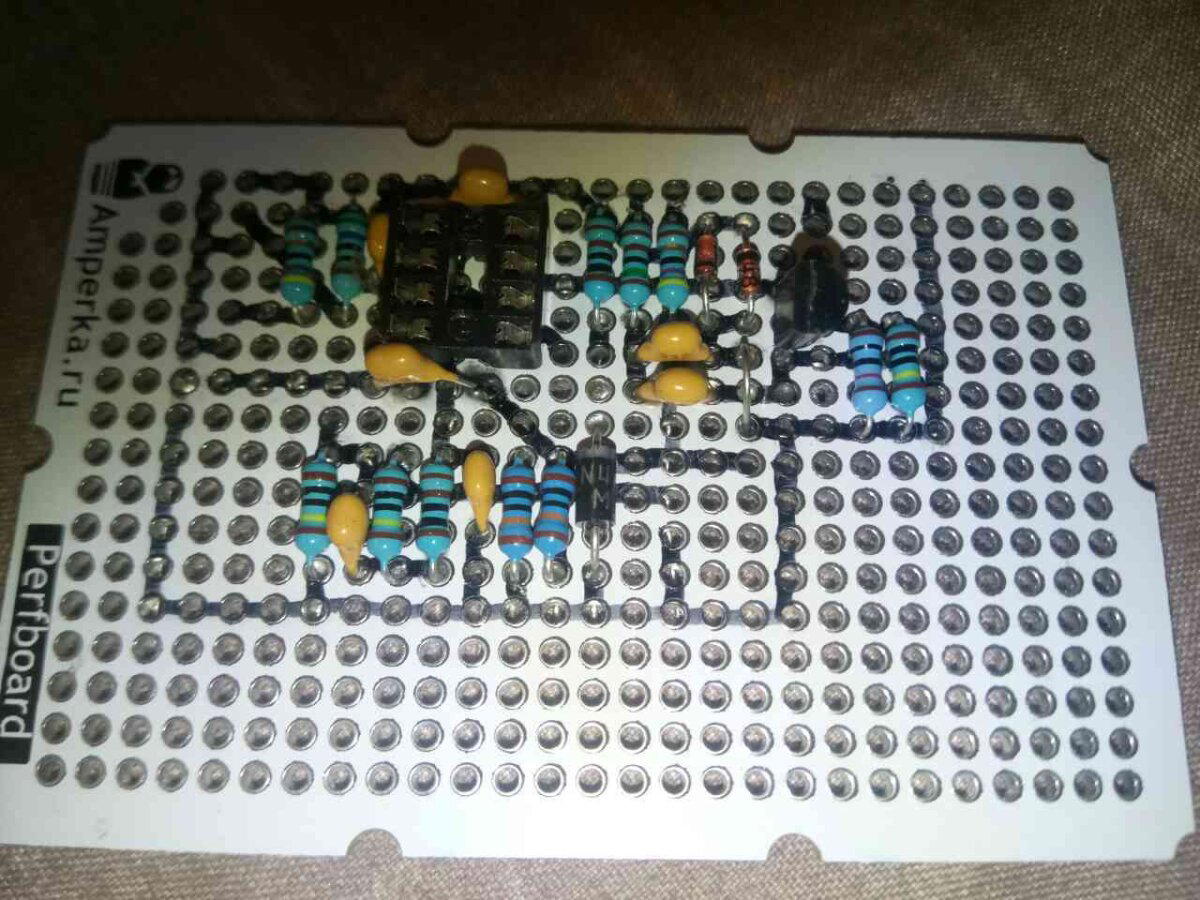

Изначально решил не заморачиваться с хлорным железом и тексталитом , поэтому решил набросать на макетной плате , благо их у меня было много в запасе .

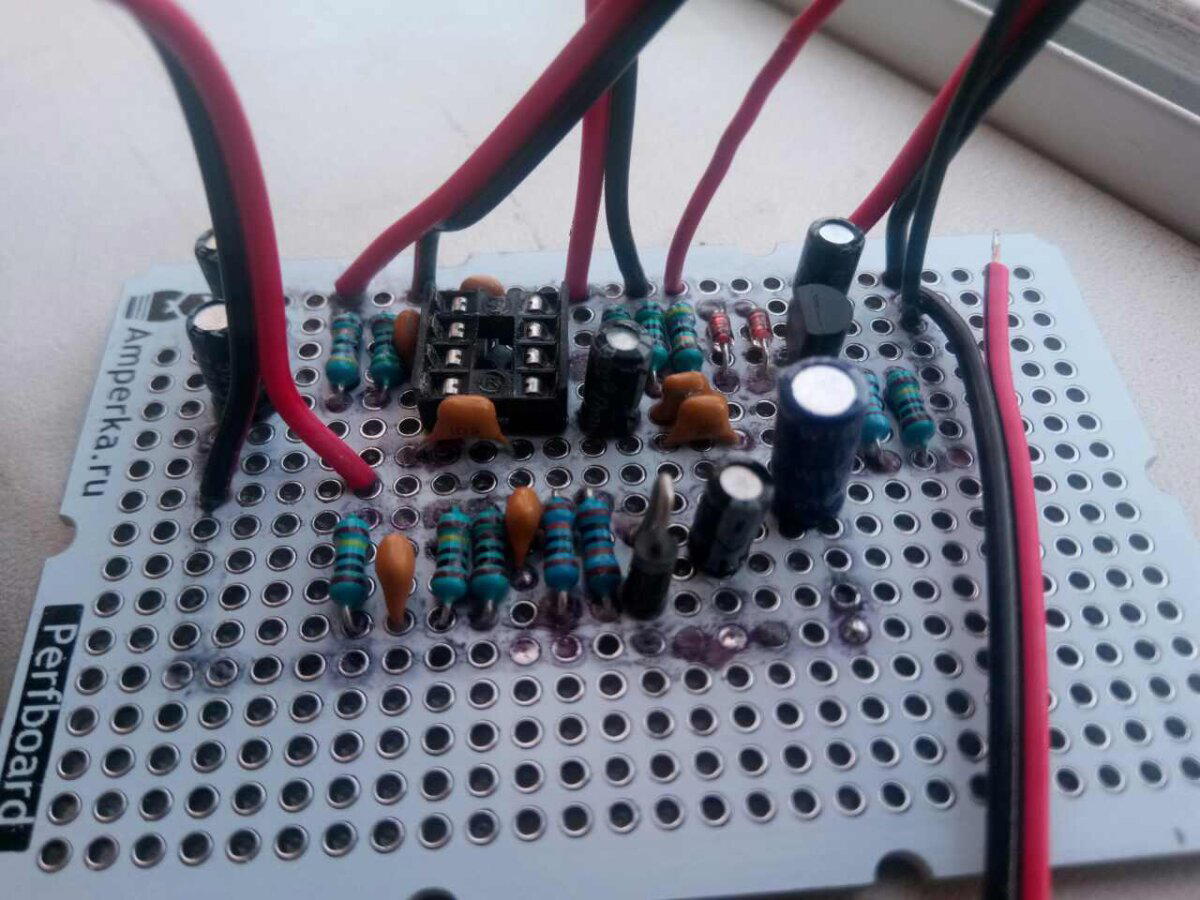

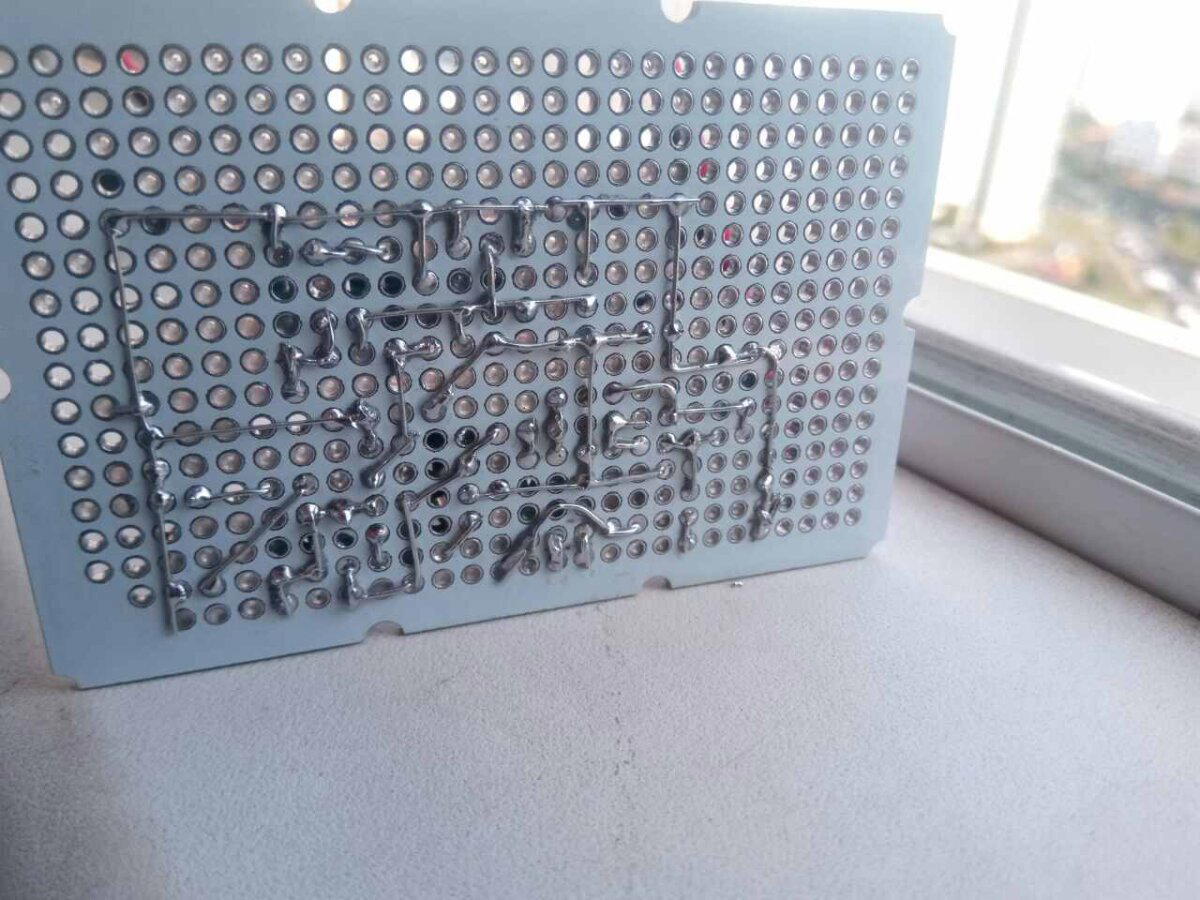

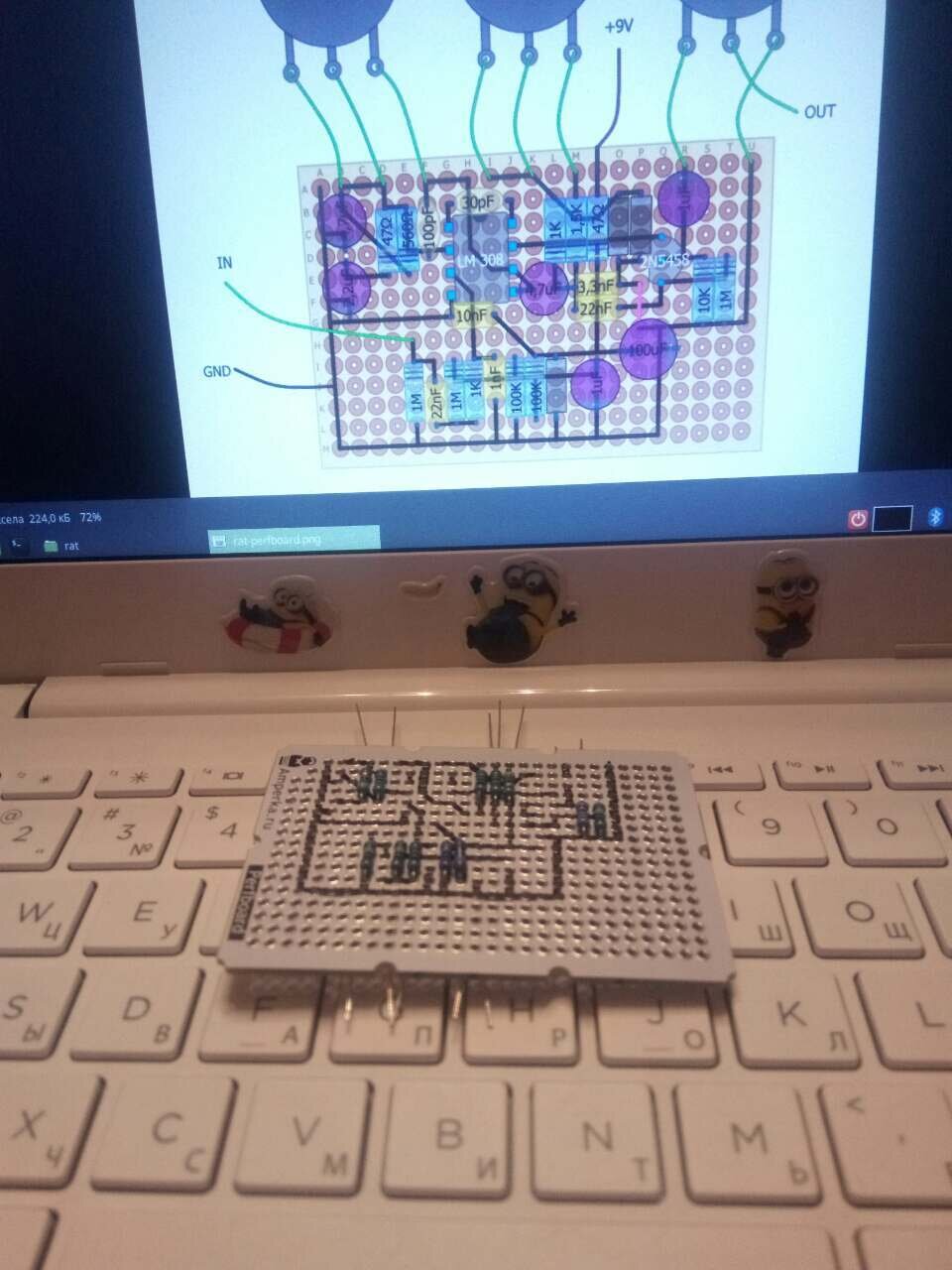

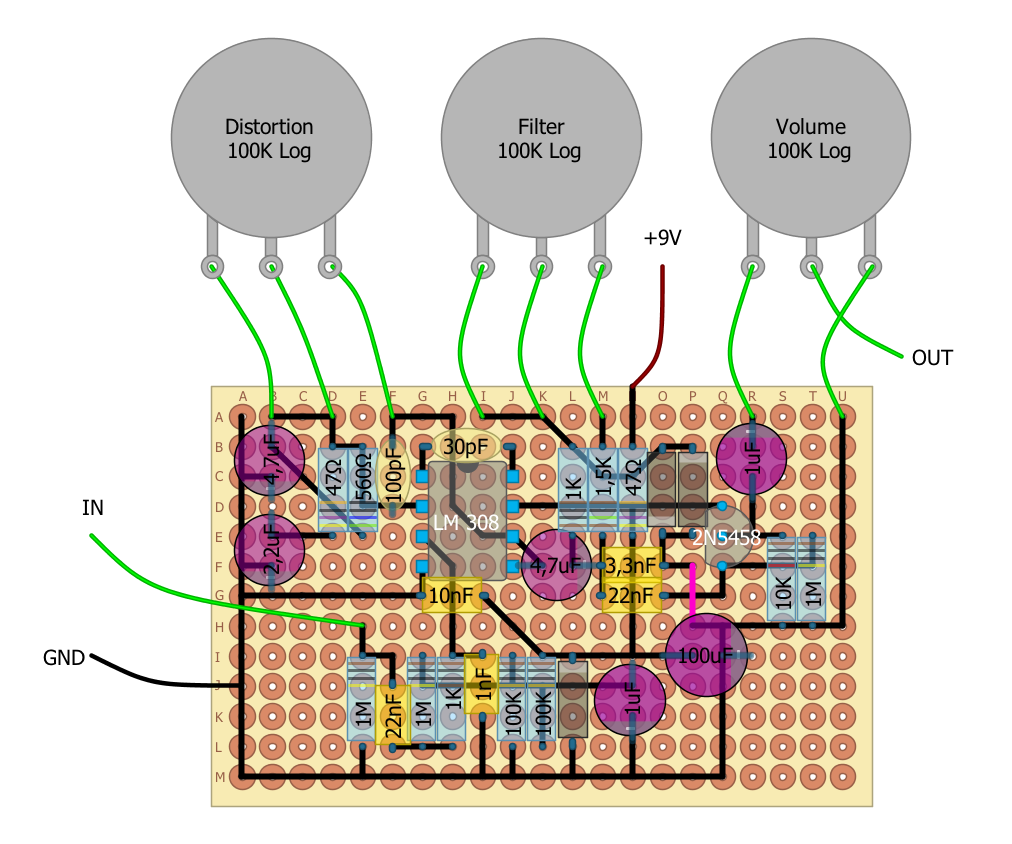

Берем перманентный маркер , рисуем дорожки проводников по схеме из гугла  сверху монтажки и распаиваем мелочёвку.

Основной трудностью оказалось что в данной примочке используется операционный усилитель lm308 , который в продаже не так легко найти . Пока lm308 шла 3 недели , решил попробовать на чем-то другом , из форумов понял что можно заменить на наш аналог кр140уд , либо op07cp . Потенциометры можно использовать и линейные , но лучше логарифмические , иначе весь рабочий диапазон крутилок будет в начале .

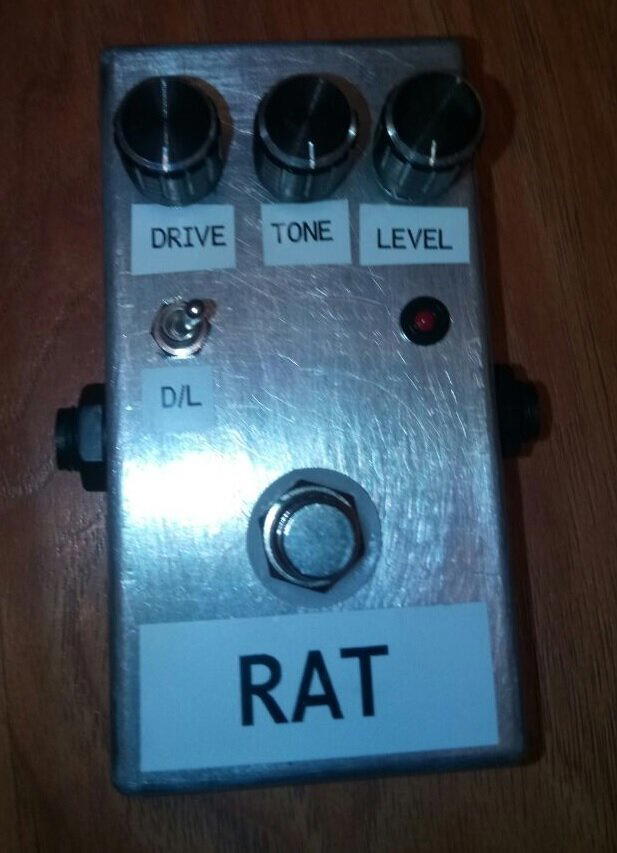

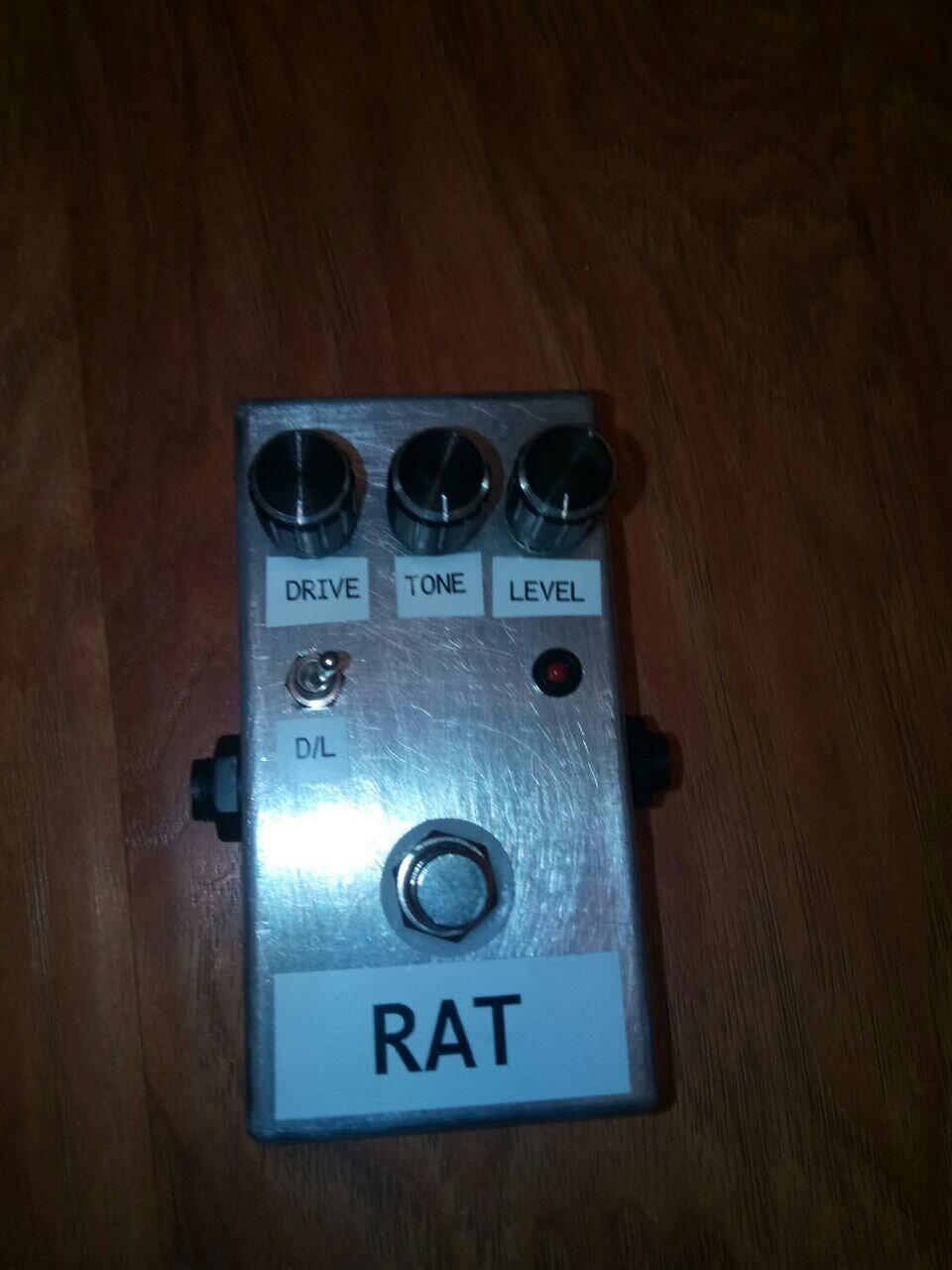

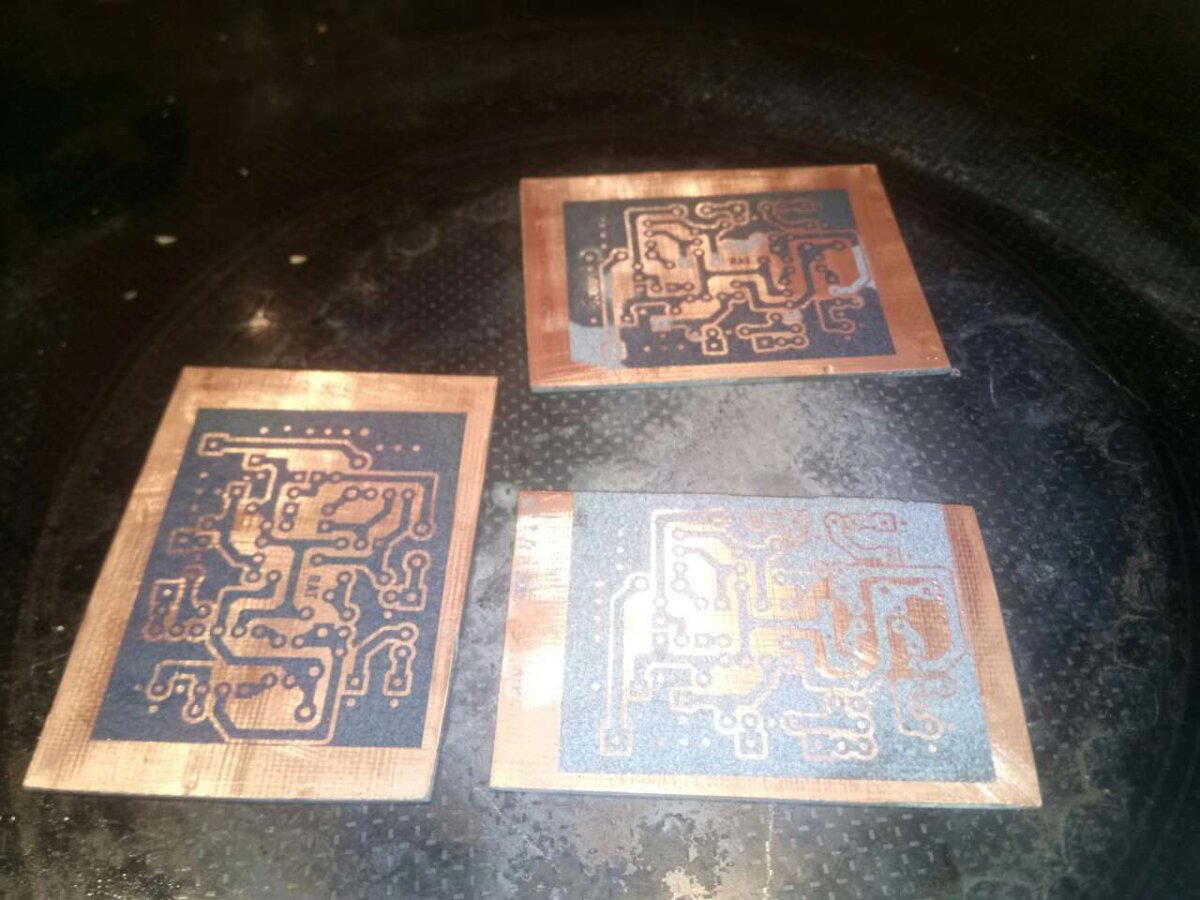

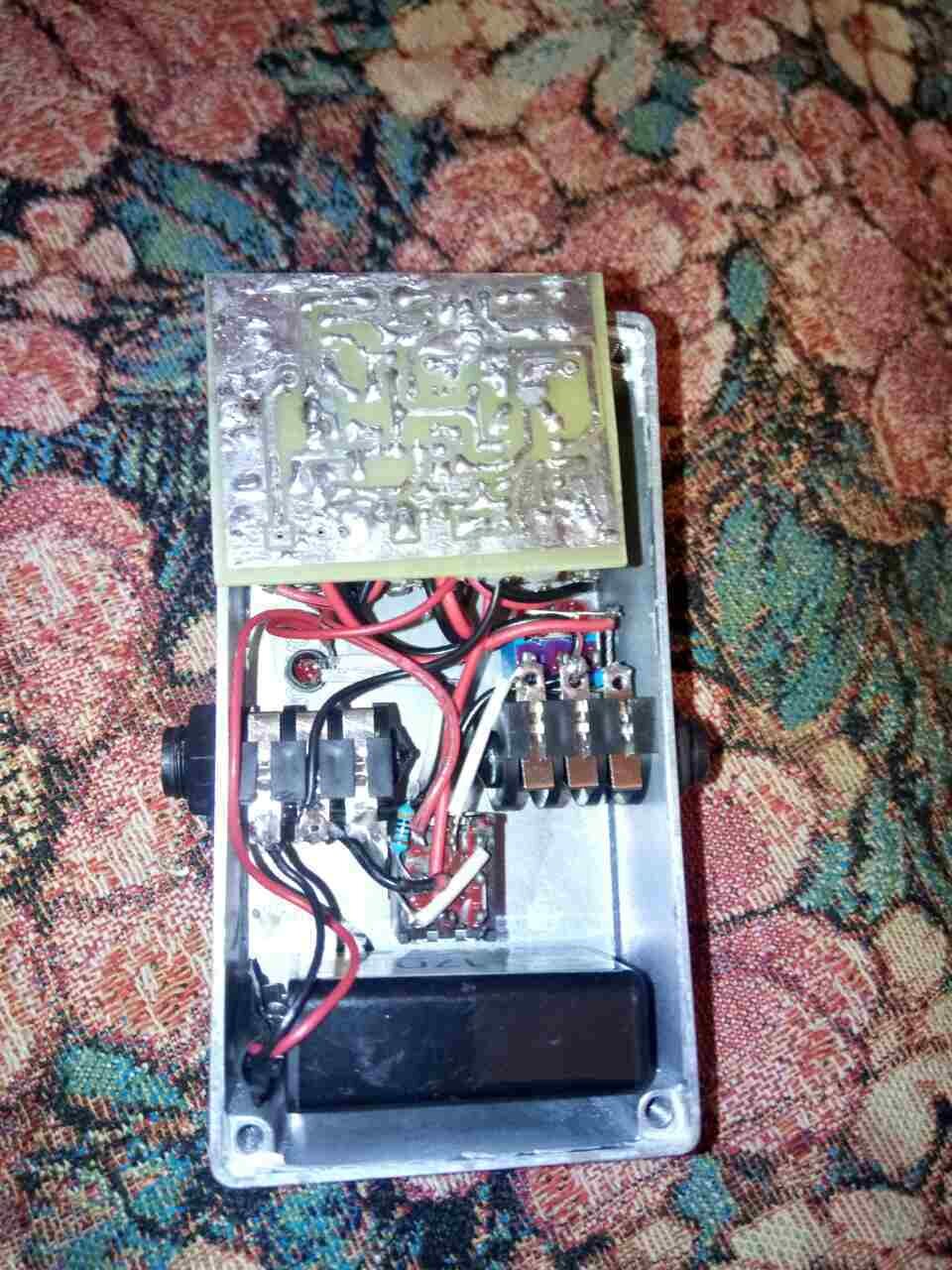

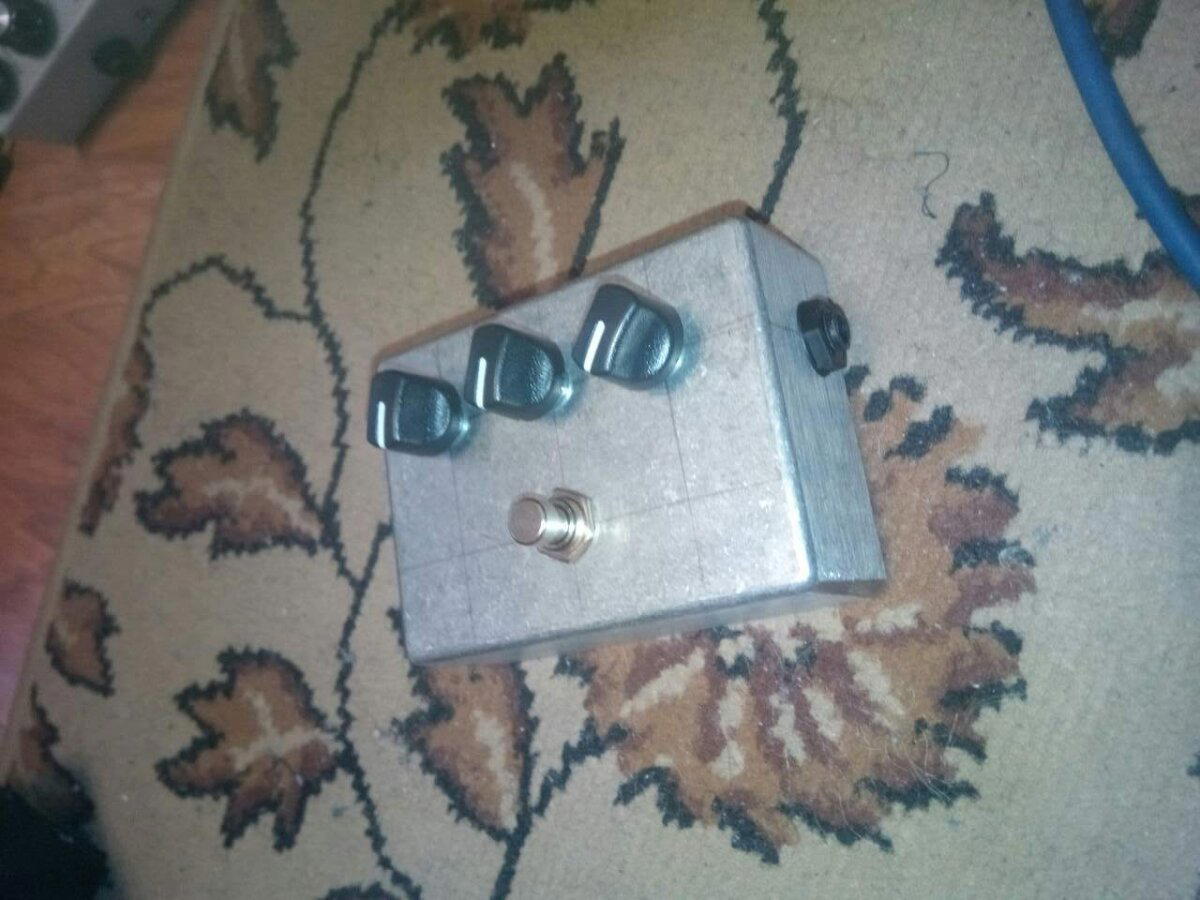

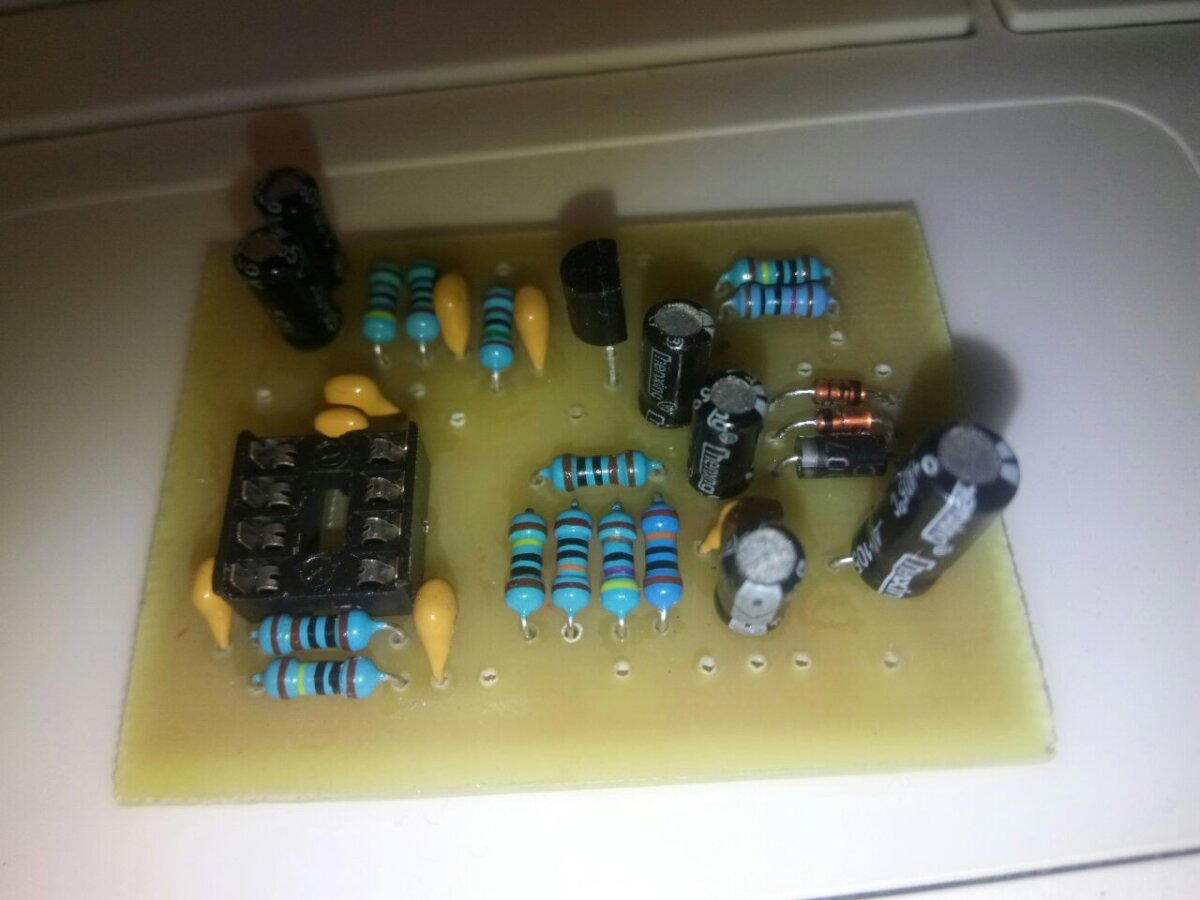

Друг сказал сам покрасит , так что я не заморачивался . По звуку очень понравилась , а так как деталей было в избытке , решил сделать и себе , но тут уже ЛУТ .

В свою поставил переключатель в ограничении как у китайцев диод\светодиод .
