Всем здравствовать!
В предыдущем посте, вомбат @pyramide попросил рассказать об "английских ножницах". Что же, не проблема, к тому же информации не так уж и много.

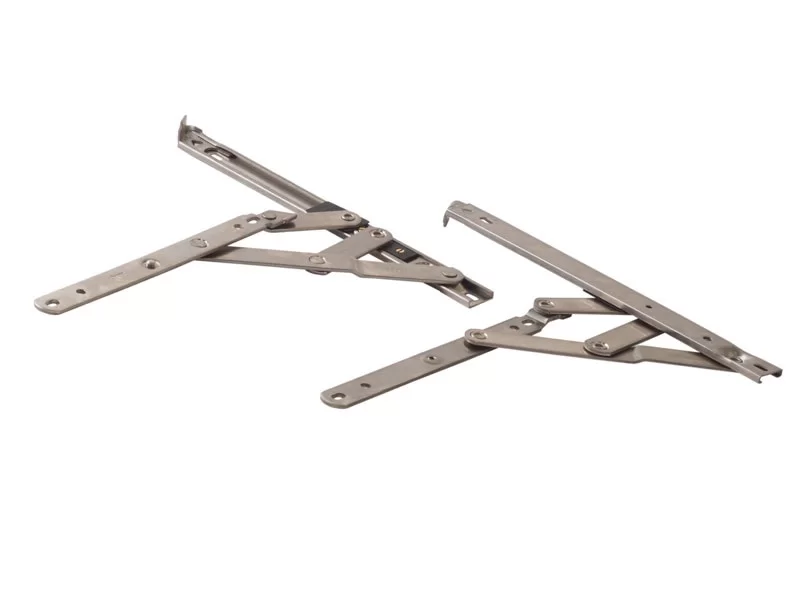

Итак, начнём пожалуй с того, что правильно будет называть их фрикционными петлями. Они, как правило, входят в комплект верхнеподвесной фурнитуры, а выглядят примерно вот таким образом (могут отличаться в зависимости от производителя и назначения.

Судя по всему, эти петли с углом открывания до 90°. Видите чёрные "штучки"? Это полиамидные вставки.

Смысл таких петель в том, что створка открывается вверх, а значит ручка находится внизу створки, что в свою очередь позволяет поднимать створки на бóльшую высоту без использования электроприводов. Это удобно когда у вас, например, витраж и нужно добавить створку для проветривания. Если сделать обычную фрамугу (которая откидывается), то может получится так, что её рама будет находиться на уровне глаз и тем самым перекрывать обзор. Если же поднимать такую фрамугу на высоту, придётся ставить электропривод, для обеспечения открывания/закрывания створки.

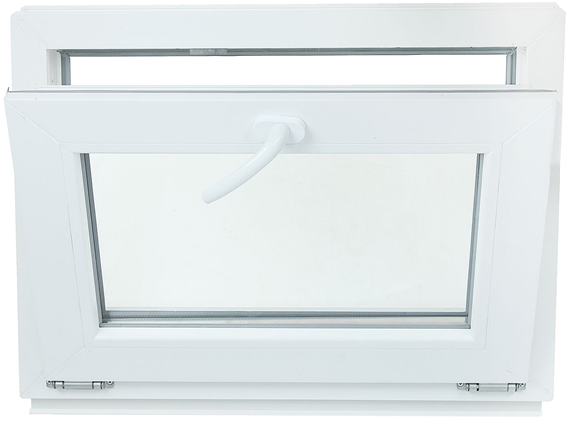

Вот обычная фрамуга, снизу прекрасно видны простые поворотные петли.

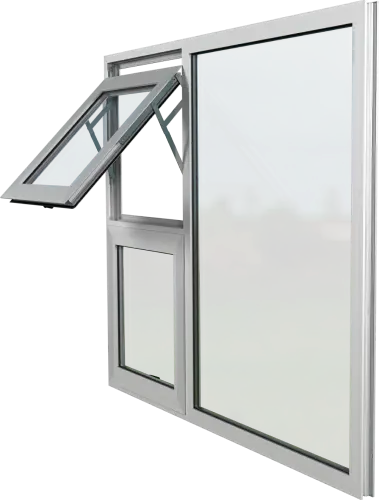

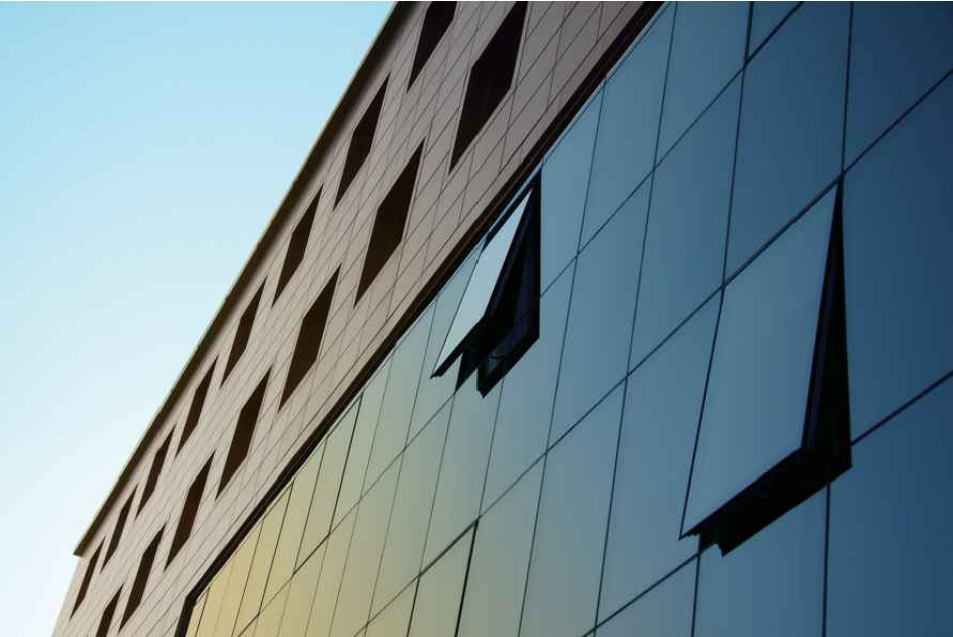

Вот пример створки на фрикционных петлях.

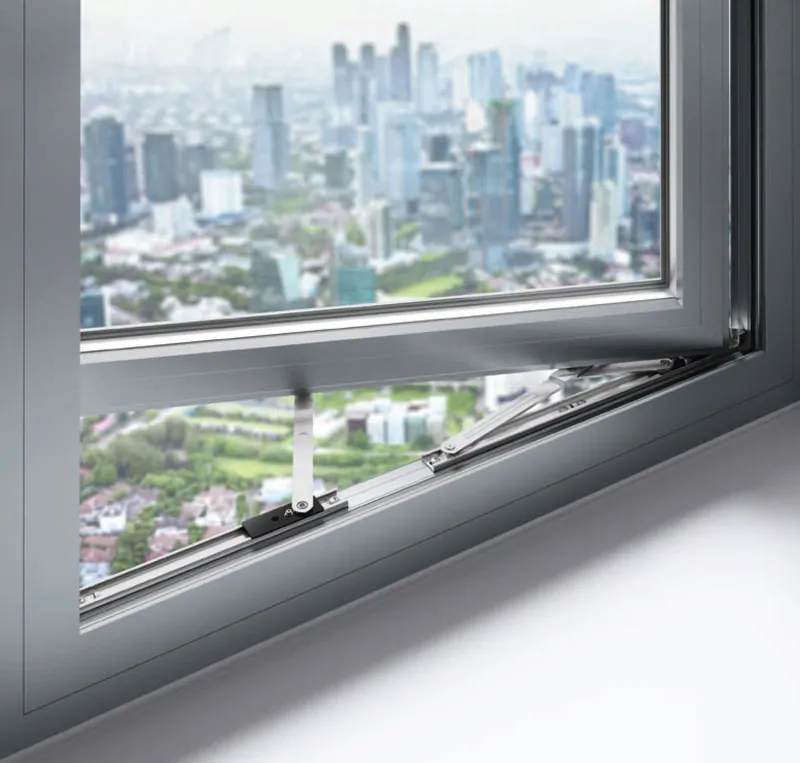

Главной особенностью таких петель, является то, что в закрытом положении их не видно, ни изнутри, ни снаружи. Как же они работают? Тут всё просто и в принципе понятно из названия. Створка фиксируется в открытом положении за счёт того, что полиамидная вставка создаёт трение и после того как вы поднимите створку до нужного угла или уровня и отпустите ручку, створка зафиксируется в том положении. Силу трения полиамидной вставки можно регулировать с помощью винта, т.е. ослабляя или затягивая винт на ножницах.

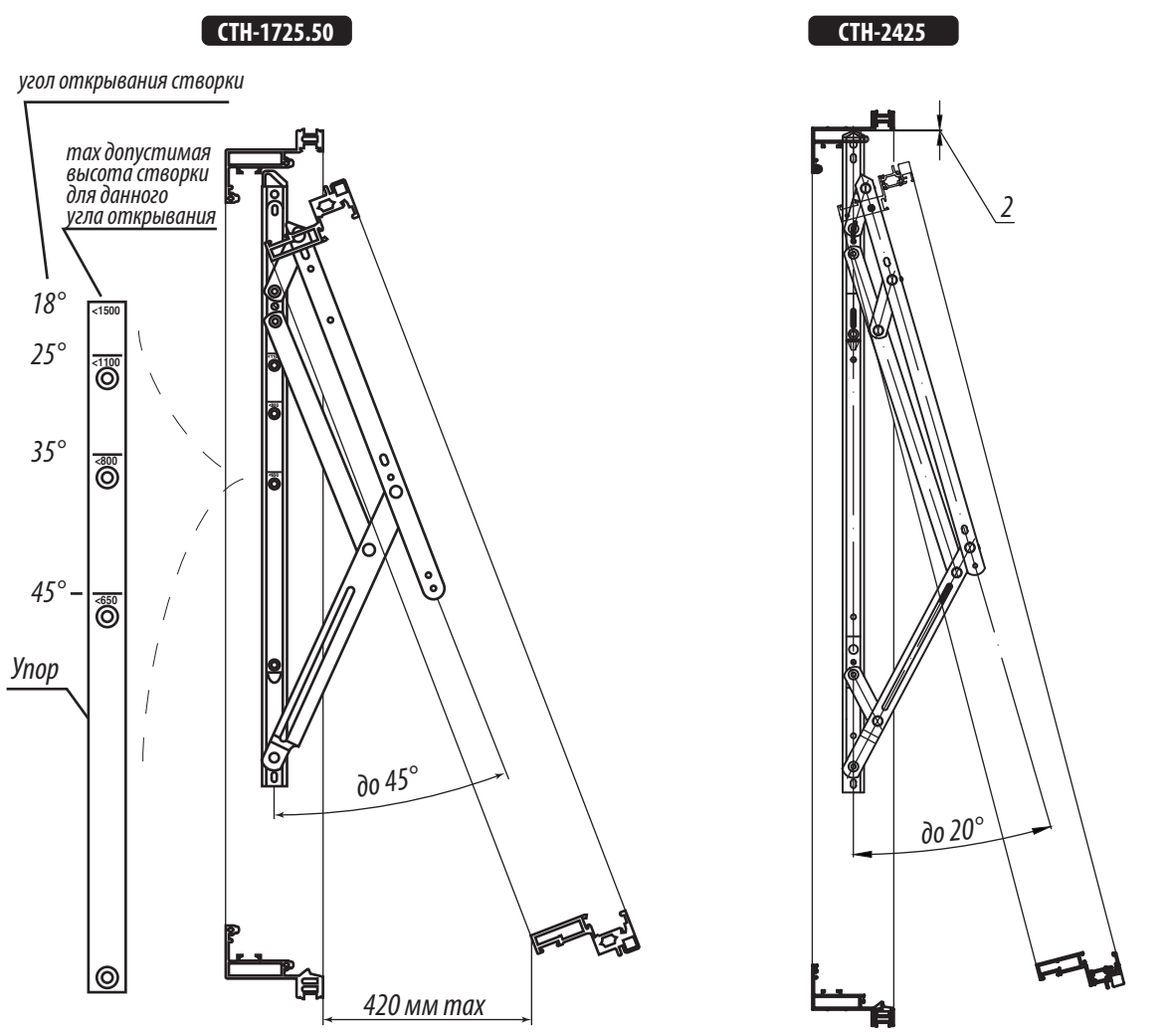

Вот, например, петли марки Сатурн.

Вариант слева имеет несколько вариантов максимального угла открывания 18°, 25°, 35°, 45° (устанавливается с помощью специальной планки в составе петли). Вариант справа имеет ограниченный угол открывания до 20°.<br>Данный производитель делает фурнитуру только для открывания наружу, поэтому углы открывания небольшие, иначе будет неудобно открывать/закрывать створку. — Вариант слева имеет несколько вариантов максимального угла открывания 18°, 25°, 35°, 45° (устанавливается с помощью специальной планки в составе петли). Вариант справа имеет ограниченный угол открывания до 20°.
Данный производитель делает фурнитуру только для открывания наружу, поэтому углы открывания небольшие, иначе будет неудобно открывать/закрывать створку.

Открывание может быть как внутрь, так и наружу, здесь всё зависит от производителя фурнитуры.
Вообще же, угол открывания может быть до 90°, тут так же всё зависит от производителя фурнитуры.

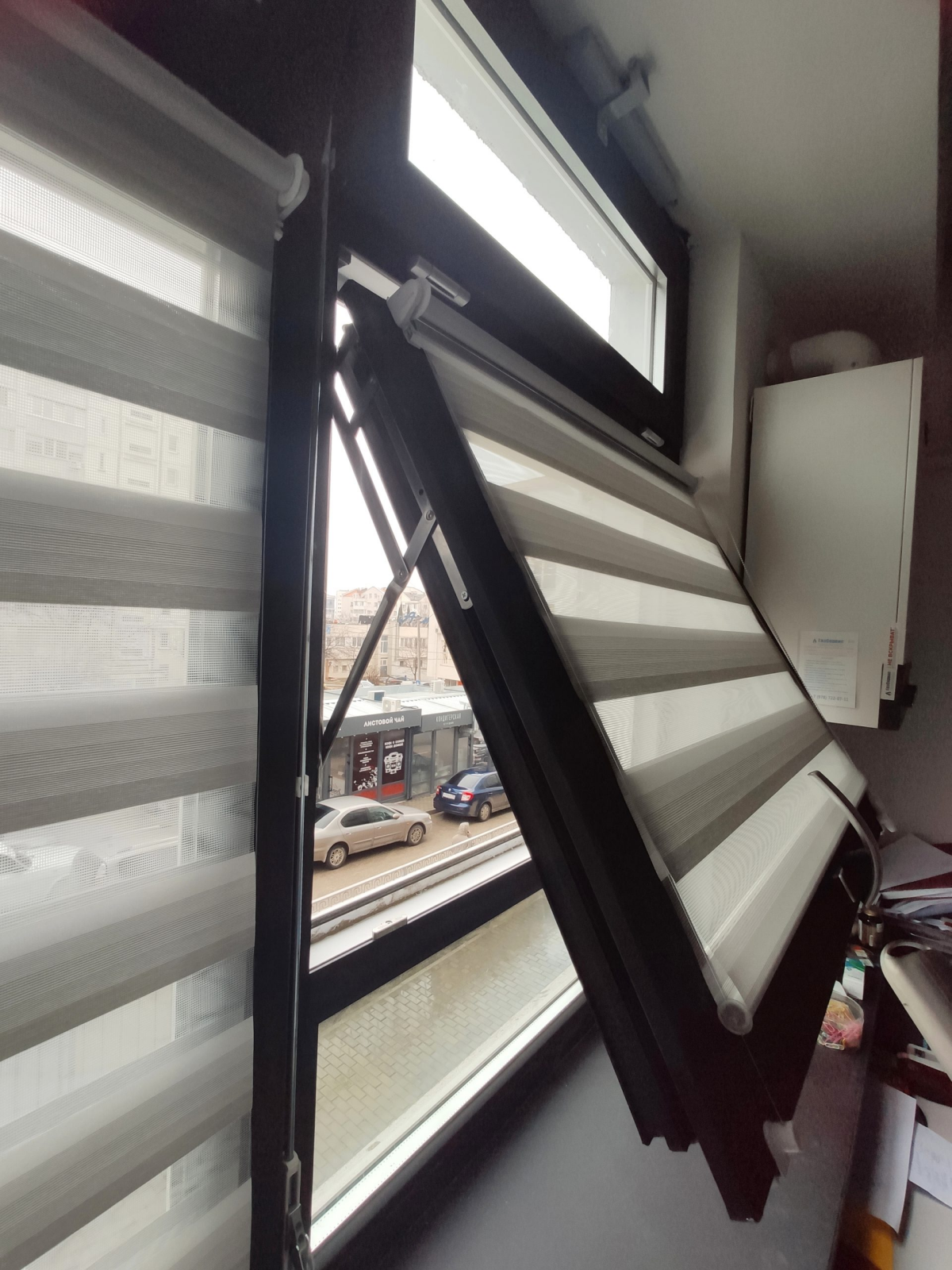

Верхнеподвесная створка с открыванием внутрь. Если приглядеться, то можно увидеть обычную фрамугу, которая расположена выше. Как видите, из-за того, что фрамуга находится под потолком, пришлось устанавливать электропривод.

Существуют ограничения для размеров створок (от больших, до очень больших) и их веса (от нескольких десятков кг, до более чем сотни), они отличаются у разных производителей.
Чаще всего такие петли устанавливают в алюминиевые окна, хотя допустима их установка в ПВХ окна и окна из дерева, главное, чтобы фальцлюфт (зазор между фальцем створки и фальцем рамы) был 16-18 мм.
