РеутГорБаржеСтрой или вестник речного пароходства

Не умею в 3д, как тут предлагали сделать макет для 3д принтера, так что сделала, что умею. И это маленькая вязаная игрушка Чистомэна в нашем любимом одеянии и да, с плащом в жопке, куда ж без этого! Не представляете, сколько раз я эту жопку переделывала, чтоб она такая сочненькая получилась, а потом её спрятала в плащ, да ужж, разум и логика. Всё как мы любим. Ну может тут чуток видно:

Я даже не уверена, что сфотала её, когда ещё плащ не был пришит.. вот это косяк, конечно, столько работы и всё под ковёр -_-

Размер игрушки получился 7,5 см. Брелочек.

Вязала нитками Ирис и Пехорка Ажурная, это тонкая мерсеризованная хлопковая пряжа, если взять другую, или, оужас, вообще акрил - я хз что за монстр может получиться, тут уж на свой страх делайте. Делать можно. Не зря ж я так подзадержалась с этим постом - всё схему вылизывала! Двух чистоменов связала, чтоб точно проверить! Вязать можно с плащом смятым, с плащом прямым, без плаща вообще - потому что сочненькая жопка, как я уже сказала, всё равно в наличии.

Взять схему можно тут: https://vk.com/solea_toys?w=wall-203389861_388

Развлекайтесь!

, давай подарю тебе вот этого?

Upd "А слона-то я и не заметил"

Спасибо, что напомнили про херню на руке.

Тема не новая, здесь уже были посты с этой пушкой, поэтому сильно не кидайтесь.

И так, имею дачу в 30 км от города и 5 км. от вышки Теле2. Купил "свисток 4Г" хуявей с вифи сразу с безлим.симкой Теле2. Брал на алике, но продавец в Краснодаре.

Поставил модем на чердаке дома, более менее скорость была, инстаграмм работал, Пикабу читалось. Но рабочие вопросы уже зависали - загрузка фото на сайт никакая. Вот что показывал спидтест.

Ещё бы.... Дача находится в огромной яме на берегу реки. И вокруг стоят дома и высокие деревья. Это я сфотал в направлении вышки связи))) где-то там она в 5 км....

Начал изучать вопрос по усилению сигнала инета. Можно купить панель с mimo за цать тыщ рублей, но я не ищу лёгких путей..... и как оно бывает, все дороги ведут к kreosan с его 3/4g пушкой и на сайт https://3g-aerial.biz/wi-fi-3g-4g-pushka-analiz-i-raschet (не реклама)

так же можно воспользоваться их же приложением cantennator.

Расчет на антенну, главное правильно ввести частоту на которой работает станция/вышка. Опять же из Ютуба узнал, что есть приложение. Не реклама.

Приложение показывает к какой станции подключен телефон и частоту. На скрине моя станция в левом верхнем углу голубая, сейчас к ней не подключен, потому что нахожусь на 1 этаже дома, но если подняться на чердак то тел. сразу подключится к ней. А я нахожусь в правом нижнем углу - красная точка за плюсиком.

В общем изучил вопрос по изготовлению антенны, нашел лист 1мм. латуни, купил шпильки и гайки и сделал все по размерам. Вот.

Повесил антенну на мачту, направил в сторону вышки и подключил к модему через переходники по технологии mimo.

И вот что получилось в итоге по замерам.

По rssi -64dBi, по sinr 10.

Крутить антенну не стал, пока все устраивает.

Она работает!!!

Амигос, моё максимальное почтение.

Случилось так, что у Волги ГАС-21, добровольным владельцем каковой я являюсь последние лет 8 наверное, подгорело у птички... Ну видите, вот эта деталь называется "птичка", а самая дальняя от машины точка - очевидно, птичкина жопка. Короче, подгорело.

Как бы любой нормальный человек высвистел бы из интернета новодел за 500-700 рублей с доставкой за 300. Но не таковы труЪ-слесаря. Скока-скоооооока? СИМСООООТ? Да тут работы на полчаса! И пошла потеха.  Сперва, кусок акрила 10мм, вырезанного на лазере, пихается в каноничный станок ТВ-16, выпуска 1957 года. Дедулька стар, но после операций по омоложению повысил мощность на 50% и поднял момент примерно вдвое. Короче, он и не такое пережуёт.

Проточив, также и изнутри, шоб вышла форма напоминающая шляпу "канотье", чутка полирнул.

Беру шаблон из нержавейки, вырезанный на лазере. Кстати, шаблон получился оборотный. Т.е. если так кладёшь - то гравируешь по наруже, а если переворачиваешь - можно гравировать изнутри, т.к. буковки тоже отзеркаливаются.

Сперва решил проверить масштаб и позиционирование на жертвенном латунном бруньке.

Вроде заебумба. Можно переходить к гравировке на изделии. Как раз там уже красная краска засохла.

Гравировка производится на Фрезерном Копировально-Гравировальном 6Л463 выпуска примерно 1969 года. В принципе, учитывая, что Лолга у меня 1966 года - вполне всё по эпохе делается. :)

Если кому интересно, полистайте мои посты назад, там есть обзор и токарничка и этого мануального ЧПУ.

Ну вощем, получается вот так вот:

Жопка получилась пости вдвое выше и несколько торчит из птички. Но в принципе, именно этого я и добивался. Иначе, снёс бы лишнее на токарнике.

Любители историзма скажут, шо по канону там нет рамки, только олень и надпись. Ну как бы да. Но мне кажется - так наряднее. А поскольку я не гонюсь за оригиналом, то будет так, как я считаю нужным. И на всякий у меня ещё есть парочка пятаков из акрила. Можно хоть пипиську там нарисовать и написать "панк нот дед".

Короче, в собранном виде оно так:

Сожалею, мальчики и девочки, но как оно на автомобиле я вам не покажу, по причине того, что как в анекдоте - "головы у неё не было".

П.С. Для тех, кто дочитал. Анегдод.

Передовая. Затишье после боя. Бойцы делятся сокровенным.

- Иду, значить, мужики, давеча - смотрю, санитарочка. Ну такая... формы как у Кустодиева, прям. Всё при ней. Орехи - вооо! Тендер - воооо!

- Да врёшь поди?

- Пффф, отвечаю. Слушайте дальше. Ну вы ж меня знаете, я со всем обхождением, мадам, шершеляфам, буэнос диас, разрешите в ваше исподнее заглянуть одним глазком... Ну и короче, я её и так и вот так, потом перевернул и вот этак тоже...

- И ТУДА?

- И туда тоже!

- А в рот?

- А вот врать не буду, мужики... В рот не взяла. Головы-то у неё не было...

Добрейшего денёчка, уважаемые. Я понимаю, что скорее всего набигут любители услуг за три копейки и начнут пузыриться хейтом, но тем не менее, разрешите отрекомендоваться: я - рвач. :) Ну да, тот самый слесаришка, который не хочет работать за три копейки и дерёт с трудового народа деньжищщи за всякую мелочь.

Приходит, значит, ко мне заказчик и показывает вот это:

Что же это такое? Оказывается, это муфта, соединяющая вентиль и само запорное устройство (ну типа шаровый кран). Заказчик сделал ремонт в ванной, поставил какой-то гипсокартон и теперь у него штатная муфта коротковата. Он её отнёс к Мастеру, который месяц ебал мозги и родил нечто. Т.е. распилил его муфточку на эрозии, сделал проставку и... и всё. На этом мастер потерял интерес к работе. Да ещё и длина проставки оказалась больше чем нужно. Нужно было 7мм, а получилось 10. И теперь заказчик хочет сделать с этим что-нибудь, потому что все отказываются и продолжать работу за Мастером и делать новую муфточку.

Вообще, мне не ясно, что дальше планировалось делать. Склеить? Спаять? Просверлить отверстия и вкрутить поперёк винтики? Непонятно. Но понятно, почему все отказываются делать такую новую. А чем и как промерить шлицы? Т.е. это же не под напрессовку, где если что - нагреть можно и как-нибудь затолкать. Муфта садится на капролоновый поводок. Т.е. вариантов приклеить или там насадить на прессовую посадку особо и нет. Ща прогрессивная общественность скажет - положил делать на сканер и... Простите, лиловые хуи.

Не знаю, кто как, а я по такому изображению построить нормально шлицевую не сумею. Да и просто не вижу смысла в такой "работе". Однако, у меня есть то, его нет ни у кого. Большой Проектор. Интереснейшее измерительно-сравнительное устройство на начало-середину прошлого века. Кинул штучку на предметный стол (да-да, кто имел дело с измерительными микроскопами, узнает. Такие же столики на ММИ и БМИ):

Получил увеличенное в 50 раз изображение на рабочий стол. И тупо обвёл его ручкой. А уже масштаб 50:1 - на сканер.

Согласитесь, с таким размерчиком работать поудобнее? :)

Ну и после непродолжительных ласк в САПРе получаю модель:

Дальше уже совсем просто. На токарном из прутка латуньки точнул бобышку и просверлил её по центру, заготовку поставил на эрозию и давай жогово делать:

Ну и в результате - нормальная муфточка:

И посадка приятная. Не тугая, но и не болтается. Прям вот только-только чтобы под своим весом не сваливалась:

А теперь - самое интересное. ЗА ЧТО ТУТ ЦЕЛЫХ ШЕСТЬ ТЫСЯЧ!!!!???? Да хрен его знает. В принципе же в каждом гараже стоит микроскоп на полтонны весом, выпущенный в количестве менее 2000 штук за всё существование СССР. В каждом гараже есть токарник и проволочно-вырезная электроэрозия. И самое главное, совершенно точно, любой бы справился с такой задачей, просто у него оборудования нету. :) :)

Резонный вопрос. А как же оно делается на заводе, чтобы не стоить столько денег. Да тоже просто. Сверлится центральное отверстие, а потом протягивается протяжка на 40 зубов. На автоматизированной линии протяжка такой муфты занимает примерно полминуты. Потому и ценник не высокий. А когда в индивидуальном порядке - извините, но вот так.

Да, разумеется, можно было бы напечатать на тридэпринтере, или запихать куски предыдущей муфты в трубку и опаять, или допилить эту вставочку и использовать. Но, простите, у меня нет желания сделать как-нибудь, лишь бы подешевле. Я ж не пакистанец. Я стараюсь делать хорошо. А хорошо - не дёшево.

П.С. если чо, весь это металлизм в режиме онлайн происходит в телеге, ссылка в профиле. Только это, ребят, прошу понять и простить... канальчик некоммерческий, поэтому там рекламы нет. Сорян.

Хеллоу, геноссен. Сегодня у нас планетарка для какого-то микроэкскаватора. Вот такое вот получилось в итоге:

Вощем, дело было как. Сперва ты покупаешь японский мини-экскаватор и используешь его, радуясь жизни и деньгам. А потом экскаватор ломается, а в стране "кажется что-то случилось" и запчастей больше не достать. Не, ну предвосхищая бурю эмоций - можно, разумеется, купить через Казахстан. Но это будет в три раза дороже и неясно когда. А простой экскаватора - это прям существенные деньги. Порядка 30-50 тыщ в сутки. Короче, заказчик хочет вытряхнуть останки и сделать лучше и новое.

Останки вот:

Нуок, чо. В принципе, всё же просто. Берём болванку из 30ХГСА и точим. Попутно получая парик Мальвины.

После точки вышло так:

Теперь настраиваю немецкий зубофрезерный станок высокого класса точности (Pfauter RS-00) с помощью оптического коллиматора КО-1 (ща в камментах будет кококо, что оптика избыточна, лишь бы денег побольше содрать! Но он у меня есть. И с его помощзью угол будет точным, а не примерным)

Ну прям ваще точным:

И, собсна, режу зубки. Потому что если не я, то кто?

Снизу обнижение - это так по заводу. Не спрашивайте зачем. Если отмотать вверх, там на останках заводской - тоже такое же. Окей. Теперь надобно подвергнуть полученное термообработке.

Негрошестерни ооочень хороши. Но не то. Дело в том, что саттелиты сидят на игольчатых подшипниках. Т.е. ось саттелита является одновременно поверхностью обкатки роликов подша, как будто бы она - внутренняя обойма. А внутренний диаметр саттелита является внешней обоймой. Т.е. он болжен иметь высокие показатели цилиндричности, округлости и чистоты поверзности. А значит - его надо шлифовать. Более того, весь этот пакет саттелитов сверху и снизу накрыл железяками. Т.е. высота шестерней обязана быть одинакова. Иначе при прикручивании верхнего диска у нас что-то может перекосить. Но, разумеется, было бы достаточно зачухать шкуркой на палке, а это всё - лишь бы деньжищ содрать. :)

Нуок. Сперва - плоская шлифовка всей кучи шестерёнок. Шлифование выполняет станок Jotes SPD-30B.

А теперь переходим на внутреннюю часть. Для этого на немецком универсальном круглошлифовальном станке Heckert VMV 125\250 сперва делается оправка под запрессовку шестерни:

А потом производится внутренняя шлифовка самих сателлитов.

Ну и вот, такие сателлитики получились:

Центральную шестерню сделал точно так же. И схематично не показал. :)

Ясен пончик, что работать не будет. Несомненно, деньги слупил с заказчика зря, потому что всем известно, что пакистанцы, например, просто наварили бы и шлифанули болгаркой и ходило бы лучше оригинала. Но увы. Где пакистанцы, а где я... я, кстати, в телеге. Телега в профиле. Канал бодро-общительный и онлайн-описательный. Единственное, там, ребят, нет рекламы (кроме того, что сама телега пихает - тут уж сорян). Но тут уж извиняйте... скидочки на ноготочки, формирование инвестиционных портфелей и тому подобное вам порекомендуют в других местах. :)

Как многие не знают, а большинству ваще пох, я решил таки взбодрить Волгу ГАЗ 21. Поскольку стараниями регулирующих органов поставить её на два моста, дать вэ-восемь и АКПП не получится, придётся просто перекрасить, ну и так по мелочи. Тем более, что динамики установленного нынче ЗМЗ-405 вполне хватает, по большому счёту.

Поскольку тачка будет чёрная и матовая, то здоровенные блестящие колпаки будут ну вообще не в тему. Решил сделать hub caps из нержи. Это центральные стаканы такие.

После непродолжительного САПРа, лазерок пилит пятаки:

Дальше беру пресс, кусок подшипника, рандомное железо и вышеупомянутые пятаки, складываю горкой в пресс:

И легонечко нажимаю. Тонн на 7.

Получаются вот такие впукло-выпуклые кружочки.

Поскольку по мануалу у Волги центральное отверстие на диске - 110мм, беру наиболее подходящую трубу. Диаметр наружний 108мм, стенка 5, материал - невыговариваемый. Нержавейка, но с молибделом, мифрилом, повышенной хромистости и всего такого (Х2ЭН42МЗДТ). Ну, короче, другой у меня не было прост. :) Режу на цилиндры:

Ну и теперь кастую вольтову дугу во имя Славянова и Бенардоса, получая примерно такой результат:

Теперь призываю дух Андрея Нартова и... немного токарной магии.

Ну и вот, собсна:

Однако, печаль пришла откуда не ждали. Увы, но 108-миллиметровые стаканы влезли только в 3\5 дисков. :)

Ну и ладно. Там стенка - 5мм. Можно протачивать довольно долго, пока не сядут.

Примерно за месяц до нового года мне в голову стукнула мысль "а почему бы не сделать большую плоскую елочку для жителей дома в подъезд?".Но елочку не простую, а волшебную! магнитную! чтобы к ней можно было закрепить игрушки магнитные и на них предсказания написать жизнь определяющие. Дабы жители дома эти игрушки снимали и себе домой на холодильник утаскивали... и некоторую дополнительную информацию от Деда Мороза тоже!

Что же, начинаем проектировать! Ищем референсы, подбираем самые интересные и доступные к реализации. В итоге приходим вот к такому варианту:

Печатаем, вырезаем бумажный шаблон и до Дед Мороза сотоварищи доходит, что елочка слишком маленькая... по пояс ему...

Пришлось корректировать и тут жизнь внесла свои коррективы. Я просто не могу увезти на машине большой лист материала, плюс совершенно непонятно как его потом хранить. Поэтому концепция в очередной раз меняется и теперь требуется делать складную елочку.

Второй сюрприз жизнь подкинула при просмотре фанеры в магазине... нееее, такое я брать не буду. Сплошные вертолеты. Как это сделать плоским я не знаю. Может это Кощей мешается, козни свои строит? Не выйдет! Поэтому купил и заказал сразу резку ДВП. Оргалит хороший, ровный, 5 мм толщиной.

Выпиливаем значит елочку из оргалита и покрываем ее акриловым грунтом. Как ее повело... на ночь ставим под груз из книжек (вот зачем они нужны!!! Я еще не все раздал!!) За ночь оргалит выправляется, небольшое отклонение от плоскости есть, но оно не критично.

Следующий этап: покрытие магнитно-грифельной краской... черной. К сожалению, в других цветах ее не производят. (Может Баба-Яга против?... Елочка все-равно будет!!!) Наносить надо шпателем. Надписи на банке краски противоречат сами себе. Отличный пример работы маркетологов! Выбираем из всех надписей самый плохой для нас вариант и наносим краску с указанными перерывами.

Производитель прав, требуя наносить не менее 3-х слоев краски. С двумя слоями много где создается тонкий слой и магнит плохо держится.

Все-таки на 4 раз прохожусь магнитно-грифельной краской. Просто грифельная краска тоже пришла, Дед Мороз ее сегодня заколеровал, пришлось превысить норму в 4 раза, чтобы добиться хоть какого-то адекватного цвета, надеюсь, что краска от этого не скажет до свидания.

Грифельную краску зеленого "фонового" цвета наносим на два раза.

Подготавливаем шаблоны для раскрашивания и переносим карандашом на елочку.

Раскрашиваем маленькой кисточкой по контуру.

Вернемся немного к шарикам. Вот несколько примеров как они выглядят с обратной стороны. Всего было придумано порядка 20-30 разных текстов.

За предновогоднюю неделю елочку успела совершить вояж по всем подъездам дома. За два дня все кто хотел шарики снимали и больше необходимости елочке стоять в подъезде не было и елочка перемещалась дальше. В процессе пришлось дважды допечатывать и доделывать по несколько листов шариков. Думаю, что елочка принесла много радости и хорошего настроения жителям дома, а у кого-то на холодильнике еще и висят полезные ссылки.

На следующий год попробуем вместо шариков делать какие-нибудь фигурные игрушки. А еще на ней же можно еще и писать )

Пост был написан специально для капиконкурса "УпоротаяЕлочка"

По большей части это объединение двух моих старых постов сами знаете откуда, но с добавлениями и правками. Опять же - работа над ним еще не окончена, так что это и дополнительный стимул довести работу до ума.
И спасибо NeXX.t, уж не знаю с нами он или нет, за эту развертку, да еще и в общем доступе.
Итак, начнем

По опыту работы с развертками, с даэдрическим шлемом в частности, пришел к выводу, что модель, как всегда меньше, чем нужно (хотя автор ориентировался на размер собственной головы), и зачастую значительно, поэтому чутка увеличил. Обычно для удобства чутка переделываю детали развертки и размещаю на листе по участкам, чтобы не искать на всех листах. Но в этот раз было как то лень. От того и получилось как получилось - чутка через жопу.Так как с обычной бумагой у меня не клеится (то ли бумага стала плохая, то ли клей, а может руки из задницы) то распечатал на А3 фотобумаге. Так как фотобумага толстая, но зато хорошо, до определенного момента, склеивается (таки да, суперклеем), получилось чутка криво, из-за чего пришлось сделать дополнительный каркас и покрыть эпоксидкой, чтобы выровнять.

Сейчас я может совсем бы отказался от клапанов и схватывал бы фотополимером (который вполне неплохо находит применение и без 3D-принтера), но искривление модели вытекает в данном случае из-за толщины фотобумаги - вроде при проклеивании клапана и какие то десятые миллиметра, но в сумме они дают нехилые расхождения. Но обычная бумага на таких больших моделях мне не нравится, неудобно.

Для сравнения - недоделанный предыдущий шлем, пострадавший от кота. Вроде новый ненамного больше, но внутри значительно просторнее.

Теперь я беру кисточку, кторую не жалко (но так как смола жидкая - вполне себе отмываемая и многоразовая, главное, чтоб синтетика) и покрываю бумажную развертку эпоксидкой, чтобы проклеилось все, что не проклеилось при сборке, ну и для укрепления самой модели.
После завершения сборки и укрепления бумажной модели начинается самая долгая (и самая грязная) часть работы - укрепление стеклотканью. Так как руки были в застывающей эпоксидке (которая уже плохо отмывается как мылом, так и спиртом, а перчатки порядком и на работе надоели), то сфоткал только финал.
Как лучше это делать сложно сказать, так как к единому выводу я не пришел. но все же лучше промазать модель смолой, дать ей загустеть, а далее работать поэтопно - проклеить сперва самы простые части, а затем уже все остальное. Одно могу сказать точно - после промазывания внутри модели смолой также стоит промазать и стеклоткань (весь отведенный на работу кусок) и также дать смоле подгустеть - стеклоткань не будет так сильно волокниться и нарезание ксков будет без накрошившихся волокон стеклоткани - они останутся в смоле.

Так как смола что внутри шлема, что на стеклоткани у нас начала схватываться - нам легче склеивать их друг с другом, да и стеклоткань лучше принимает нужную форму и не стремится выпрямиться.
Далее оставляем модеь в покое, пока не застынет, иногда поглядывая, не сползла ли стеклоткань (пока смола не застыла можно подправить и прижать куски, которые не захотели ложиться так, как нам надо), тут нам может помочь строительный (да и обычный, если вас за его порчу не убьют) фен, турбозажигалка или минигорелочка - при разогревании даже загустевшая смола становится ненадолго более жидкой, что помогает нам доклеить плохо проклеевшееся.
следующий шаг я вообще делал уже потом (тем более что всегда есть остатки смолы, которые некуда деть) - промазать "швы" стеклоткани смолой, чтоб небыло лишних зазоров. Предварительно скальпелем или каким нибудь канцелярским ножом срезать ненужное (например торчащие края стеклоткани). можно еще пройтись наждачкой или какой нибудь крупной абразивной губкой.

А еще стеклоткань очень хорошо снижает общую массу шлема (раза в 2 легче соседа). Далее начинается самое муторное - счистка бумажного каркас. Не сказать, что это прям принципиально - как бы можно вручную/шлифовальщиком просто шлифануть, а оставшиеся бумажные участки оставить как есть, но я люблю, когда все максимально надежно, а даже проэпоксиденная бумага в случае сильного механического воздействия будет слабым местом (а еще под ней могут быть пустые каверны, как, например, заметно над глазницами.

Все делается поэтапно, и там, где я уже счистил бумагу я покрыл эпоксидкой - тогда я использовал смесь смолы с гипсом, скульптурным мелом и алюминиевой пудрой и аэросилом (он же диоксид кремния, он же полисорб, который продается в аптеке - повышает вязкость смолы). Возможно это тема для отдельного поста про работу со смолой, но так как такового еще нет - советую смешать все до добавления отвердителя и не советую смешивать сразу много - в большом количестве смола, да еще и с наполнителями, может начать сильно разогреваться (да, сама по себе) и большой объем просто застынет в емкости до того, как ее примените

ну и далее покрываем, покрываем, сошлифовываем, покрываем и так далее до нужного результата. Можно использовать листовой пластик для "армирования" подтекающей смолы, в особенности где у нас углы, чтобы проще было потом доводить их до ума.
Особенность этого этапа - сразу разведенной смолой есть смысл разве что промазать либо места, которые собираемся покрывать, для улучшения последующего схватывания. Соответственно даем загустеть как и этому слою, так и смоле в банке (главное, чтоб греться не начала, но в малых объемах спасет морозиловка, куда можно ненадолго поставить банку, если вдруг она начала нагреваться - мне во всяком случае это пару раз помогло), когда смола достаточно густая (кондиция определяется опытным путем), начинаем ее наносить на модель, при необходимости подогревая, если смола стала слишком вязкой.

И вот результат на данный момент
Ради интереса окрасил хромовой краской (брал на пробу ARTON Super Chrome - шикарная - ложится хорошо, ровно (особенно если не забыть с модели пыль стереть), сохнет быстро - мне понравилась, да еще и отечественная)

Доделывать осталось вроде и не много, наверно на пару-тройку дней/вечеров, но работы достаточно пыльной - придется в основном шлифовать и подтачивать смолу, лишь иногда где то подмазывая эпоксидкой (для финишной доводки использую уже не обычную эпоксидку, а двукомпонентную в шприцах - конкретно Bison Epoxy Metal - не скажу, что дешевая, но ее удобно замешивать вот совсем капельками, хорошо прихватывается и обрабатывается)
Соответственно нам понадобятся разнообразные наждачки, абразивные губки, и гравер.

Ну и на данный момент все. Продолжение (однажды) проследует...

Создавайте, творите и не бойтесть закосячить - не получится сразу - получится потом!

Хэллоу, ребза. Поучительная история вам в ленту.

Пишет мне приятель, мол тут какие-то дятлы на металл вывозят делительные головки для фрезерного станка, тебе надо? Ну надо, говорю. Вощем, выкупили у дятлов эти головки условно за бутылку коньяка и ящик пива. Одна вроде ничего, а вторая - даже не работает. на запчасти только если, благо они одинаковые.

Вощем, вот в таком сохране она была:

Ту, которая "вроде ничего" - сразу в шкаф убрал, до лучших времён. А какая "убитая" - решил разобрать. Дело было осложнено тем, что заводские хуерукие уроды зачем-то лупили по шпинделю молотком и расклепали его так, что гайку хрен свернёшь. Но нет таких крепостей, которые бы не взял падкий на халяву гаражный морлок и куркуль. Вэдэшка, болгарка, труба в качестве удлинителя ключа и железка раскидана:

Корпусок - моё почтение. Вполне достойный. Да и внутрянка живая:

Вощем, туда-сюда, тут надфилем убрал задиры, там подполировал, тут маслицем смазал ииии...

Оказывается, если ремонт УДГ производить руками, а не жопой, в которую вставлена кувалда - то вполне можно добиться успеха! Короче, штуковина заработала. Смотрю на неё и думаю. А чего-ж я её не покрасил-то? Разбирал же всю... Ну а чего красить? Я же не знал, заработает она или нет? Ээээх. Пропади всё пропадом. Разбираю ещё раз и делаю некоторую промышленную археологию с помощью шабера и болгарки. Тёмно зелёный, светло зелёный, серый и коричневая шпатлёвка. Все слои на месте. :)

Красили на заводе - настоящие мастера. Прямо по лимбам, маслёнкам, болтам и т.д. Но это ничо... Это мы поправим. На халяву - и хлорка творог. А тем более, когда ящик пива и коньяк отданы! Вощем, разница между лимбом курильщика и лимбом здорового человека - налицо. Теперь хоть читается.

Ну и укутываю всё, что лишнее в малярный скотч и крашу.

Краска Bitzer Green RAL6000. И лак полуматовый. Вроде ничотак. Внутренняя красная - родная. На 68 год.

Ну и чем это всё закончилось... Мне по нраву.

Все показания читаются отлично:

"Шмыргалка", а по паспорту "стопор угловой". Но мы-то знаем, что сюда попадали болевшие рахитом затворчики от трёхлинейки СергейИваныча Мосина...

Ну как-то так. Теперь даже и не знаю, та голова, которая "ничего вроде" - лучше ли этой? :)

Снова здравствуйте, господа и господессы!

Это палюдариум или в простонародье акватеррариум. В нём никто не живёт, просто красиво и успокаивает. А еще там настоящий водопад.

На данный момент самая сложная для меня композиция, было потрачено около трёх человеко-недель, многа деняк и в итоге до сих пор отдыхаю от растений. Видео в конце. В цифрах:

- аквариум 60-литровый;

- насос для воды качает 2 л/час;

- жменька бесплатной ряски от продавщицы Эпицентра, тк она у них есть в отделе водорослей, но не продаётся;

- 1 лист пвх 1х1, пару больших тюбиков силиконового клея и жидких гвоздей, полтора листа пенопласта 1,5х0,5. Земля и хамедорея за деньги, остальное собрала на улице и отмыла/пропарила/ошпарила+выдержала в карантине.

Немножко процесса в так себе качестве:

На фото основа из пвх, уже приклеенная к стенкам. Добавила сверху ёмкость для верхушки водопада, куда выводится трубка из насоса. Стенки в месте контакта этой ёмкости с основой занижены, даже сделала трамплины для воды. Один плоский камень имелся, а второй пришлось сооружать из пвх.

Снизу ступенька для двойного водопада. Делает много-брызг прямо на переднее стекло, потому сейчас уже не уверена, что это была хорошая идея. Ну и в дальнем углу ниша для растения с незаметными отверстиями на уровне будущей воды.

Можете бесконечно долго представлять, как я копошусь с ножичком вокруг лужи, подозрительно высматриваю землю около кустов или с фонариком в зубах отделяю карточкой сплошной кусок мха от верхнего слоя земли. Потому что так все и было))

Сразу справа от нее виртуозно спрятана за камнями сетка размером 5х5 см, через которую вода из фасада конструкции попадает на задний двор, аккурат к насосу.

Дальше методом многаклея и брутфорсом приклеить мелкий камень к нижней ступеньке водопада (отвесная скала, так-то), идентично обойтись и с горизонтальной нишей для озера в верхнем отсеке для водопада.
Самый приятный этап - налепить на основу достаточный, но не слишком толстый слой удобрений с корнями и прочими скрепляющими элементами подкормки + влажной земли (чем выше, тем тоньше слой), и быстренько повторить это сверху кусками мха. Где руками, где пинцетом уже надо было между камнями втиснуться.

Всё дело в том, что я проебалась. Задумка была в том, чтобы с верхней ниши на нижнюю ступеньку вода текла под напором. Вон, даже трамплины ей сделала, целых два. А она так течь не захотела, по крайней мере, не вся.

Поэтому, когда я с трепетом наблюдала за первым наливанием специально купленной для этого питьевой воды (около 20 литров), случилось нечто. Запускаю насос, и весь слой земли со мхом между верхней и нижней ступенькой водопада смываются вниз.

(

Расстроилась, дала себе пару дней отдохнуть, но в итоге переделала: выгребла уже не столь светлые камешки с пола, выкачала всю воду и начала заклеивать уязвимое место камнями. + в целом на нижнюю ступеньку наклеила слой тёмных камешков, такие же постелила и внизу, в воде высадила пару аквариумных растений и кустик сортового мха.

Ну и где-то между переделками заклеила снаружи все стенки аквариума, кроме передней, полупрозрачной самоклеющейся плёнкой. Создаёт эффект тумана и увеличивает натуралистичность. Этому меня научил Asu с Ютуба, который и вдохновил сделать что-то подобное, но на уровне новичка.

Готово) Познакомиться с палюдариумом поближе можно на видео. Первое еще без воды, второе - с:

Буэнос диас, ребза.

В небольшой, но уютной мастерской обновка. Ващет, это изделие было зачато примерно 4 года назад. С тех пор множество воды утекло, но куски листогиба продолжали пинаться по мастерской из угла в угол со словами "ну вот щас доделаю %projectname% и точно примусь за гнутика. И так бы оно и продолжалось, если бы один дружбан не усомнился в моей способности в принципе довести данный проект до конца. Так и сказал "да хрен у тебя чо получится. Спорим на бутылку, что ты и в этом году не сделаешь?"

А дело было в январе 2020. И тут давеча заехав и увидав всё те же куски пинаемые по мастерской, напомнил, мол год на исходе, две недели осталось-то, готовь бутылку!

И тут меня прям аж подкинуло! Не, ну поставить оглупителя своим пацанам - всегда нормальная тема, тут не жалко. Но я лучше поставлю по случаю выигрыша и на радостях, чем печально-проебавший пари. Короче, собрал жопу в горсть и давай делать. Вышло вот так:

Что такое листогиб в принципе? Они бывают двух типов: поворотный, как показано и прессового типа (гидравлический), где пуансон идёт в аккурат сверху вниз. У прессового есть свои плюшки, например он гнёт 6мм не напрягаясь. Но есть и минусы. Он здоровенный, дорогущщий и всё такое. Т.е. просто заиметь его в мастерскую - не вариант.

У простых и дешёвых поворотных листогибов устройство в принципе одинаковое. Кладёшь на стол лист, прижимаешь его прижимной планкой и, поднимая мускульной силой или гидравликой поворотную планку - делаешь гиб.

Самое сложное для листогибов обоих типов (из общеупотребимых задач) - гнуть "коробочку". Т.е. когда от дна под 90 градусов отгибается 4 борта. У прессовых многие конфигурацие коробок вообще не сгибаются по геометрическим ограничениям. У поворотных теоретически можно отгибать любые, а по факту - тоже куча ограничений. И, самое пренеприятное, для смены прижимной планки или пуансона у любого из листогибов надо несколько заморочиться.

Поэтому, а также по многим другим причинам был сделан электромагнитный листогиб. Его основа - электромагнит из провода ПЭТВ-2-0,5, который мотается на катушку из алюминия.

После чего, катушка погружается в стол листогиба, который одновременно является и сердечником.

Точнее, сперва привариваются петли, делаются резьбовые крепёжные отверстия, сверлится центр для размещения датчика температуры (или термопредохранителя), а уже потоооооом готовая катуха вкладывается в готовый лоток и заливается эпоксидкой.

Покраска, ясен пончик, проживёт недолго... но хоть сколько-то. :)

Собсна после этого парень уже может дать первый прогиб и... согнуть самому себе коробочку для электрики. Это алюминий 1,5мм. Вырезал настольными ножницами, согнул, углы проварил аргоном и зашлифовал.

Там, где "кент тач дыз" пока ничего, но, возможно (если опять поспорю с кем-нибудь) там будет размагничивание. Ну и, собсна, результат по нерже 1мм

Гиб весьма превосходный. Радиус порядка 3мм.

Из плюшек именно такой реализации:

1. фиксация прижимной планки происходит в любой точке стола.

2. в качестве прижимной планки можно использовать вообще что угодно: кусок бруска стального, швеллер, рандомные кубики и параллелепипедики - чем больше масса стали - тем лучше. Если вычисления не брешут, прижимная сила порядка пары тонн. Это не сказать, чтобы мало.

3. ну просто прикольно же... хоба и примагнитилось. :)

Как-то так, вощемта.

Задолбал этот день сурка в четырех стенах.
Хочется хоть какого-нибудь разнообразия.
Нашла свою старую футболку - обычная, черная, пара неотстирывающихся пятнышек, дырочек, вобщем, кроме как дома или на выезде, нигде ее больше не наденешь. А значит, можно смело пускать в расход!

Трафаретов у меня дома нет и взять их сейчас, к сожалению, негде. Ну, не беда, вояем из говна и палок(впрочем, как всегда).
Бумажный скотч, тарелка, резак и прочее - всё в ход!

Белый Pro-Color кончился, пришлось взять обычный акрил DECOLA, развести водой и вперед. Рано или поздно я озадачусь покупкой нормального акрила для ткани.
Практически всё рисовалось аэром от руки.

Всё, осталось доработать мелочи, снять трафарет.

...и померить)

Получилось даже с эффектом линзы😅
Осталось прогладить утюгом и та-даааам! Ещё один день пролетел почти незаметно)

Спонтанно.

Вы не просили ,но я выложу

Просто видео техпроцесса под музыку

Хеллоу, уважаемые.

Как некоторые могут догадываться, я люблю измерять всякое. И чем мельче - тем интереснее. В этот раз решил наступить в говно. А именно, купить профилометр 296. Что это такое? Это прибор, который с помощью древнесоветского шаговика двигает щуп на заданную дистанцию, собирает с него инфу с помощью тензорезисторов, пересчитывает и показывает шероховатость поверхности. Щуп представляет собой тонкую и короткую алмазную иглу, подвешенную на балке, которая поворачивается на шарнире. Соответственно, за счёт острого острия щуп может улавливать микрорельеф плоскости (речь идёт о субмикронных величинах). Вощем, купил эту хреновину, а оно не работает. Что естественно, если хранить прибор, спизжженный в НИИшке в луже. Долго ли коротко ли, один хороший человек согласился помочь с ремонтом. Даташитов на эту хтонь, ессесно нет, схем - ноль, внутри какие-то античные макросхемы. Ну вощем это всё он расковырял и починил довольно быстро, а вот с приводом - который таскает иглу туда-сюда - как раз и засада. Там всё закисло, заржавело и обрыбилось. А значит что? Значит, я должен сделать как новое. Поехали.

Короче, отмачиваю всё в керосине и, стараясь не протерять винтики, разбьираю и сразу чищу латунной кордщёткой и скотчбрайтом.

Поскольку ржавотина была не везде поверхностная, а хочется всё таки сделать максимально неплохо - решаю отпесочить всё это и переворонить.

Ну и переворонить, ессесно. В таком виде оно поржавеет через пару дней.

Ну вот. Куда лучше. Можно собирать.

А вот на этапе сборки основания случилось страшное... там линейные подшипники стоят, в них шарики 3мм. Ну и ессесно, один шарик ускакал. Курвёныш.

Пришлось купить мешок новых.

Ну и собсна, результат.

Явно же ту би континуед. Хоть процесс вялотекущ и идёт уже года два, если правильно помню, но обязательно закончится когда-нибудь. :)

А в целом, если интересно наблюдать за железяками - металлический онлифанс (ссылка в профиле) как бы говорит "заходите к нам на Рагнарёк". Железки и угар есть, а вот, скажем, рекламы всякого говна... или не говна... короче, никакой рекламы нет.

Здрасьте, например. Поскольку я тут перманентно забанен, перед новым годом не удалось показать. Короче, была у нас тут раздача слонов и открывашек. Ну и чуток о том, как делаются эти самые они.

Сперва заготовки режутся на лазере из нержи-трёхи. Лазер не мой, поэтому схематично не показано. А вот остальное уже моё. Поэтому показано. Короче, дальше у нас галтовка. Самодельная, ессесно. Максимально шакальное фото, однако вот. Галтовка стоит в максимально засраном углу, ибо подпыливает. На крышке написано "ЕБОШ стоунвош".

После галтовки железячки получаются примерно такие:

О, дааа. Их прям много. Это я сделал десяток, ну типа парочку себе и остальные типа парням раздать. А внезапно выстроился целый ажиотаж и под 200 человек изъявило желание такую штуку получить. Ну а если уж сказал слово - так надо делать, чо.

Помимо открывашек, кстати, сделал ещё шаблоны для изготовления шкивов и измерения ремня по профилю А и Б. Но это чисто для токарей штука.

Потом, соответственно, отмаркировал это всё логотипчиком нашего металлического порнхаба с помощью приходящего студента и свежекупленного маркировочного лазера. Вроде норм.

Ну и потом упаковка и отправка желающим.

Типа того. Предвосхищая вопрос. Это не продавалось, а именно отдавалось даром. Т.е. подписчики железного онлифанса записались, я сделал, отправил. Они платили только за доставку. И то не мне, а службе доставки.

А так чо, телегоканальчик по металлизму в профиле. Там железки всякие. А рекламы и политоты нет. Всего наилучшего.

Хочу поделиться некоторыми своими работами, а именно сделанными мной гитарными педалями эффектов. Эти экземпляры уже мелькали в других соцсетях, в том числе с подробным описанием процесса изготовления, поэтому повторяться не буду и пока просто хочу посмотреть, найдутся ли здесь люди, интересующиеся данной темой.

В общем, буду рад найти коллег по цеху, в том числе музыкантов, радиолюбителей или же просто людей, занимающихся изготовлением чего-либо своими руками.

Может кому будет интересно... осенью, как и обещал прилюдно, сдавал машину в покраску. А теперь вот получил. 6,5 месяцев как бы... Не быстро. Огромное количество недоделок, которые надо будет доделывать. Ну доделаю, чо. Может быть.

А пока пару фоток, что достигнуто на данный момент.

Было:

Ну и стало, чоуш...

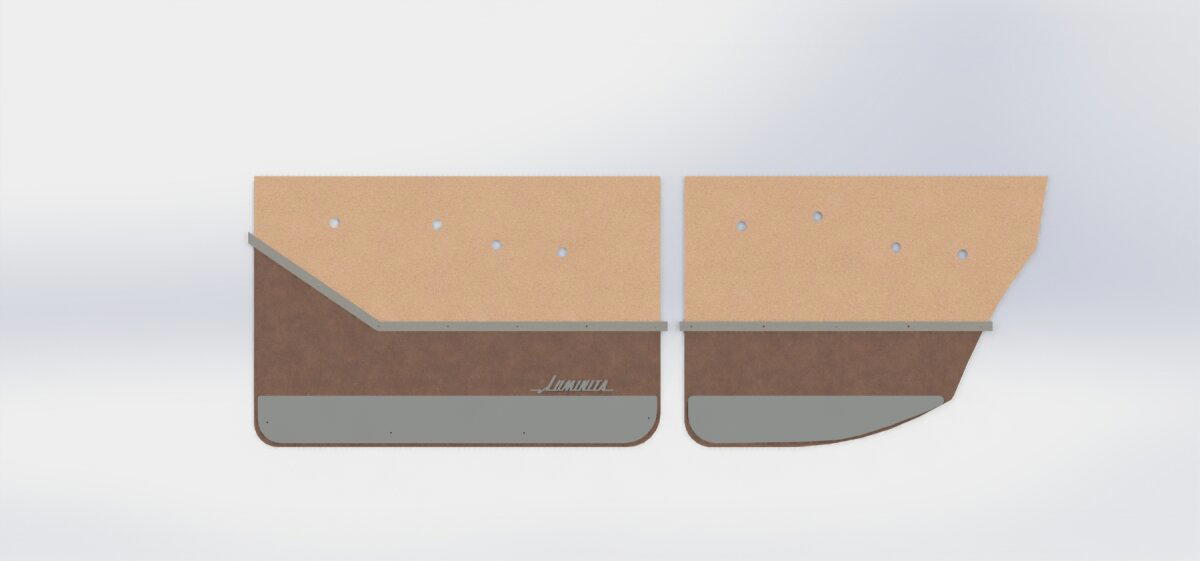

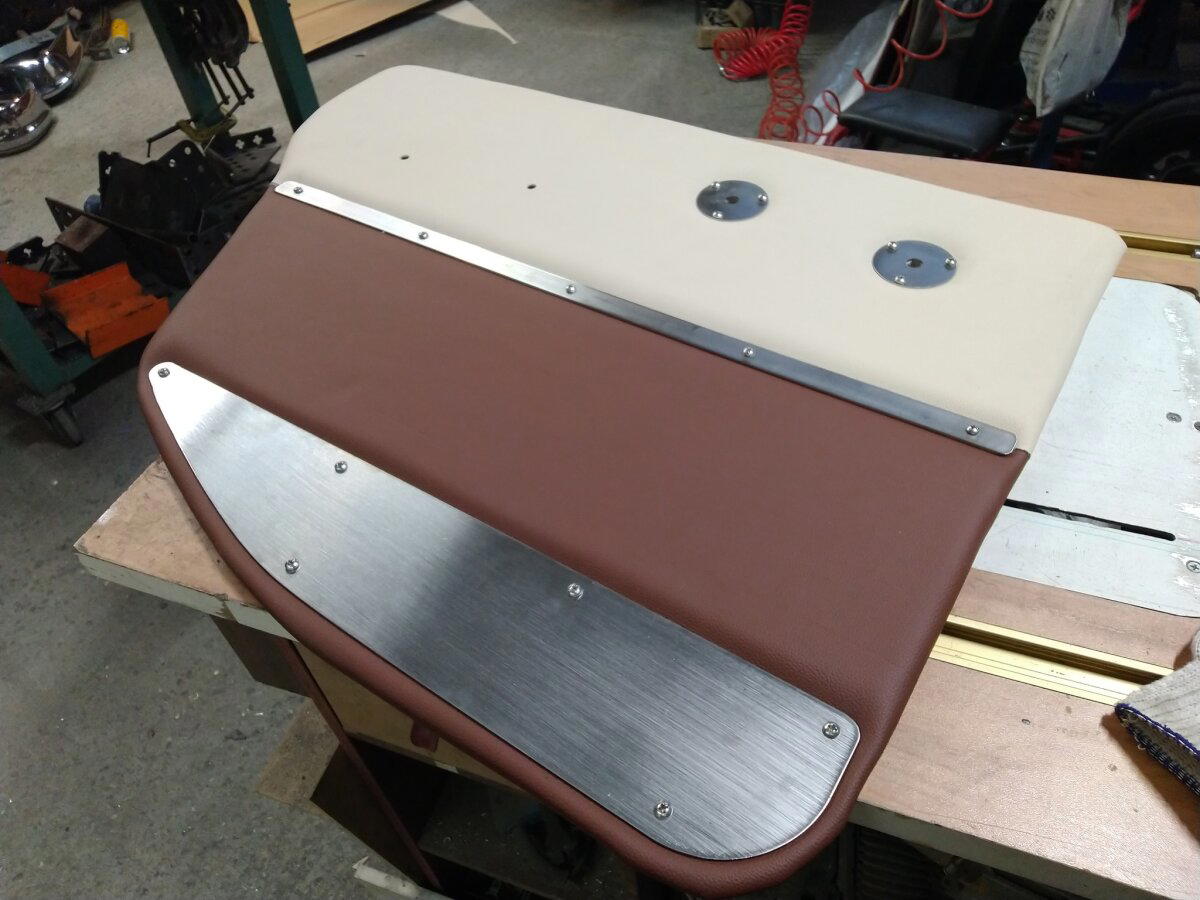

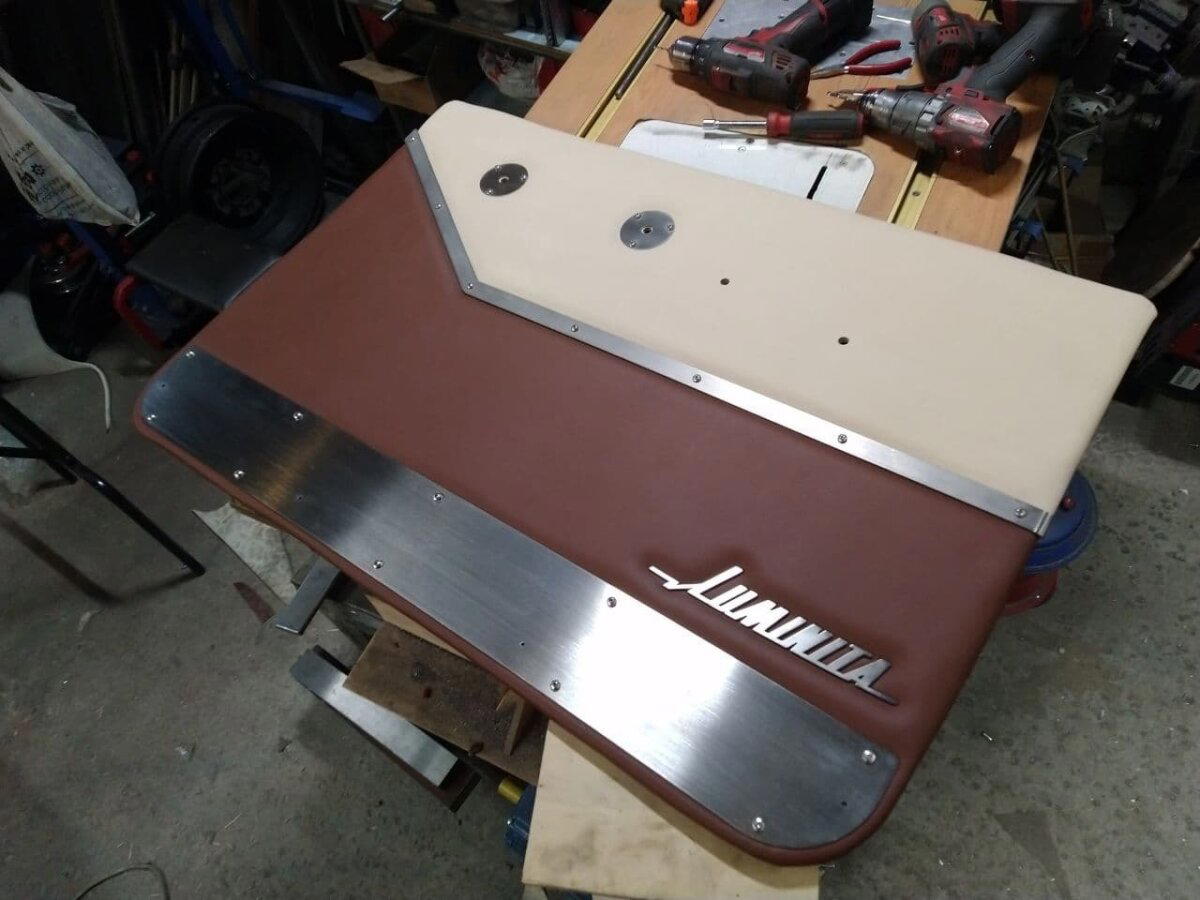

В планах таки дошумить машиночку (двери и пол сделал, остались арки, моторный щит и бугогажник), поставить новые дверные карты, добить мелочёвку (уплотнители оконных стёкол, например, бархотки и т.п.), разобраться с проводкой, переделать выпуск, кинуть на рессоры ещё один листик, починить часы, запилить ретрофит приёмнику... ну, короче, начать да кончить. :)

Бывает такое, что у заказчика коняшки. Натуральные такие: жрут, ржут и бегают кругами по манежу. Ясен пончик, что для продления срока службы коняшек им лапы заматывают эластичными бинтами. А когда лап много, то и бинтов как бы целое дофига, следовательно, мотать вручную быстро утомишься. Посему уважаемый заказчик совратил слесаришку баблом и повелел делать бинтомоты. Ну ок, чо.

Сперва делается модель. Ну как обычно:

С модели - рендер. Это чисто для заказчика, шоб он такой "ваааау" и давай денег ещё больше слать.

Ну а опосля рендера уже и к точению, фрезерованию и сварке переходим.

Фасочки вот поснимал новым пневмофаскорезом. Красивое:

ПупОчки вот понаприваривал. Тож вроде ничо:

Ну и в целом корпусок удался.

Изначально планировал делать на трёх подшипниках, но в итоге сократил номенклатуру до двух. А в остальном всё по плану.

Покрасил порошком и подсобрал.

Ну и, думаю, не лишним будет обубликовать видос, как это работает. А то чо оно?

https://youtu.be/70EPRjxaBeY

П.С. Предвосхищая гнев в камментах.

Я сразу предлагал заказчику сделать электропривод на шаговике и ардуинке, что бы ваще только лишь кнопулю нажимать, или того лучше - педаль. Но увы.

Ну и пусть руками мотает. :)
