Наверняка многие из вас задавались вопросом, как бы это обойти законы мироздания и делать объёмные вещи подешевле. Дак всё просто же. Если нет требований к герметичности и прочности - можно набрать послойно из листовухи же. Ну вот, например, эта деталь сделана из 6 слоёв, сварена и сатинирована вручную:
Как же это сделано. Рассмотрим на примере более простой цилиндрической детали.

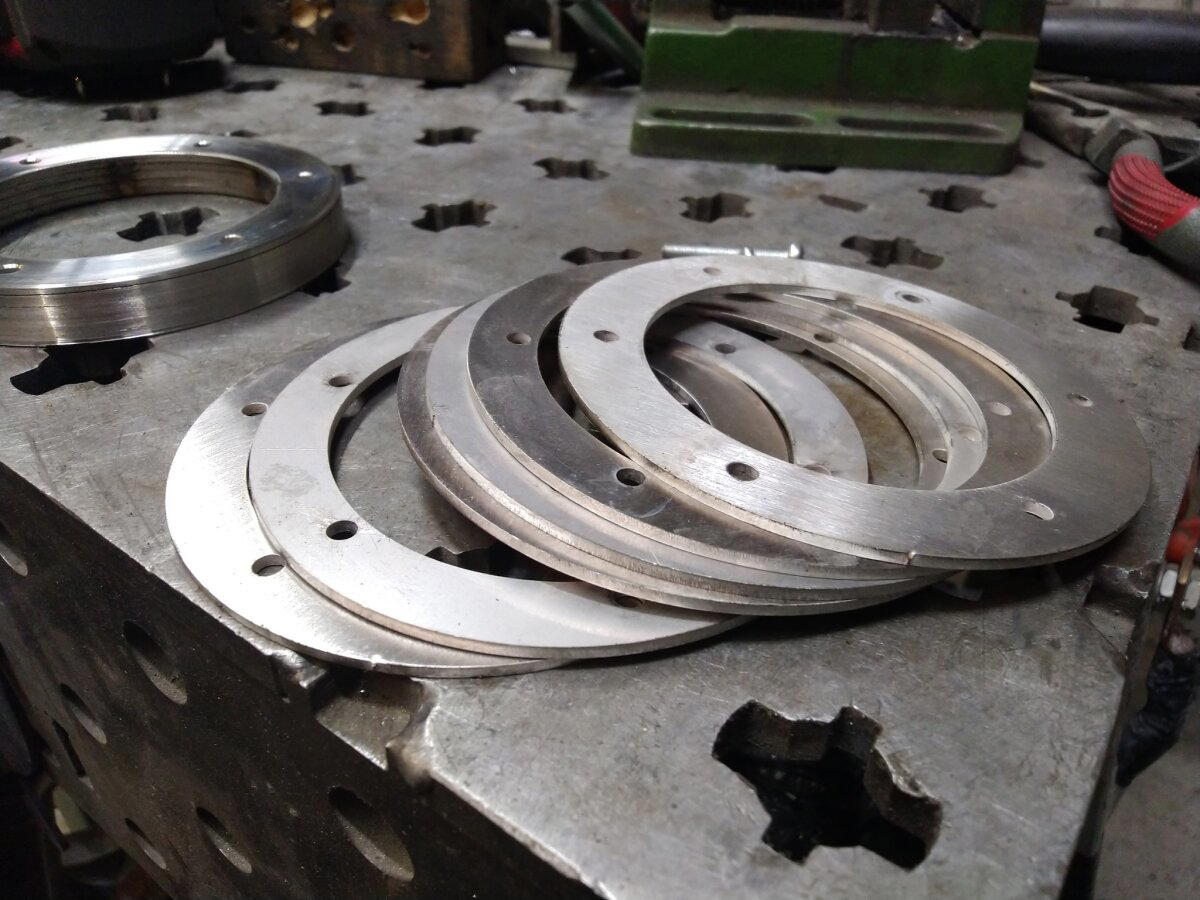

Сперва на лазере кроим относительно недорогую двоечку:

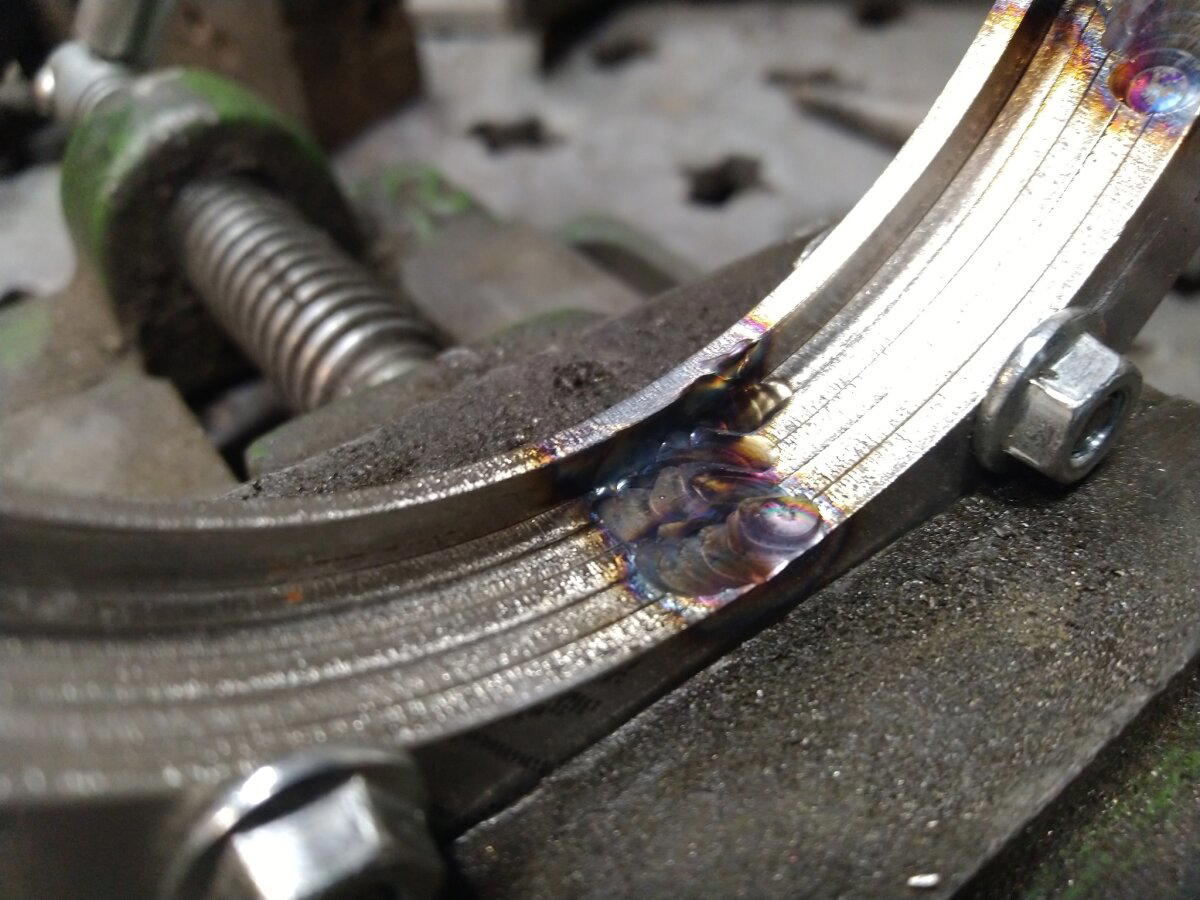

Собираем её на винтах и провариваем изнутри. В данном случае я варил без добавления присадки, потому как внутрь этой обечайки будет вставляться стекло и там должно быть гладенько. Ну хотя бы без больших бугров. Т.к. стекло я напроектировал всего на 0,5 мм меньше в диаметре, чтобы не болталось там.
Дальше всё это хозяйство пихается в токарник и тут небольшой хинт. Если есть необходимость чтобы не было видно даже волосяных линий разъёма комплектующих - лучше использовать не новый резец. Чуть более тупой. Он будет на только резать, но и загартовывать щели. Ну и в целом, проходы лучше делать на подаче побольше. Вощем, выходит так:
После этого можно также зачухать цилиндрическую часть крупной шкуркой (типа 40 грит) и получится сатинирование.
А тот плоский овоид, с которого я начал, выглядит так:
А теперь, небольшая угадайка. Что это такое будет в итоге:
Тема не новая, здесь уже были посты с этой пушкой, поэтому сильно не кидайтесь.
И так, имею дачу в 30 км от города и 5 км. от вышки Теле2. Купил "свисток 4Г" хуявей с вифи сразу с безлим.симкой Теле2. Брал на алике, но продавец в Краснодаре.
Поставил модем на чердаке дома, более менее скорость была, инстаграмм работал, Пикабу читалось. Но рабочие вопросы уже зависали - загрузка фото на сайт никакая. Вот что показывал спидтест.
Ещё бы.... Дача находится в огромной яме на берегу реки. И вокруг стоят дома и высокие деревья. Это я сфотал в направлении вышки связи))) где-то там она в 5 км....
Начал изучать вопрос по усилению сигнала инета. Можно купить панель с mimo за цать тыщ рублей, но я не ищу лёгких путей..... и как оно бывает, все дороги ведут к kreosan с его 3/4g пушкой и на сайт https://3g-aerial.biz/wi-fi-3g-4g-pushka-analiz-i-raschet (не реклама)
так же можно воспользоваться их же приложением cantennator.
Расчет на антенну, главное правильно ввести частоту на которой работает станция/вышка. Опять же из Ютуба узнал, что есть приложение. Не реклама.
Приложение показывает к какой станции подключен телефон и частоту. На скрине моя станция в левом верхнем углу голубая, сейчас к ней не подключен, потому что нахожусь на 1 этаже дома, но если подняться на чердак то тел. сразу подключится к ней. А я нахожусь в правом нижнем углу - красная точка за плюсиком.
В общем изучил вопрос по изготовлению антенны, нашел лист 1мм. латуни, купил шпильки и гайки и сделал все по размерам. Вот.
Повесил антенну на мачту, направил в сторону вышки и подключил к модему через переходники по технологии mimo.
Не умею в 3д, как тут предлагали сделать макет для 3д принтера, так что сделала, что умею. И это маленькая вязаная игрушка Чистомэна в нашем любимом одеянии и да, с плащом в жопке, куда ж без этого! Не представляете, сколько раз я эту жопку переделывала, чтоб она такая сочненькая получилась, а потом её спрятала в плащ, да ужж, разум и логика. Всё как мы любим. Ну может тут чуток видно:
Я даже не уверена, что сфотала её, когда ещё плащ не был пришит.. вот это косяк, конечно, столько работы и всё под ковёр -_-
Размер игрушки получился 7,5 см. Брелочек.
Вязала нитками Ирис и Пехорка Ажурная, это тонкая мерсеризованная хлопковая пряжа, если взять другую, или, оужас, вообще акрил - я хз что за монстр может получиться, тут уж на свой страх делайте. Делать можно. Не зря ж я так подзадержалась с этим постом - всё схему вылизывала! Двух чистоменов связала, чтоб точно проверить! Вязать можно с плащом смятым, с плащом прямым, без плаща вообще - потому что сочненькая жопка, как я уже сказала, всё равно в наличии.
Ещё в прошлом году замыслил я в дополнение к силовым подсмартфонникам запилить серию вешалок для наушников. Не, ну а чо нет-то? И вот таки года не прошло, как родил. Паалста:
Материал - нержавейка 304, дуб. Масса изделия примерно 850г. :)
На самом деле, это уже вторая версия данного изделия. С первого раза не получилось сделать технологично. Т.е. одну такую штуку целый день колупать - вообще не нинтересно. Теперь сборка гораздо быстрее идёт. Собрал, обварил, зашкурил... ну как-то так.
Детальки резал лазером, потом галтовал для получения гомогенной фактуры и чтобы сбить грани. После этого - сатинировал вручную. Дуб, соответственно, частично резан лазером (дырявые детали), частично на ЧПУшке. Деревяшка покрыта в два слоя лачком.
Чтобы не царапало стол - опоры из искуственной мохны и, разумеется, шильдос с номером.
К изделию, ессесно, прилагается инструкция, выполненная на жёлтой советской бумаге.
И всё это хозяйство окороблено коробкой. Потому, что у нас тут ващета, высокая культура производства. Как в Швейцарии, например.
Ну и пара рендерочков модели. Сами понимаете, сперва делалась моделька. Вроде сошлось. :)
Взбрело мне в голову, что нуждаюсь очень сильно в емкости из прочного материала и неограниченного срока службы. Выбор пал на трубные заглушки из нержавейки диаметром 219 мм и толщиной стенки 1,5 мм.
Арматура для заливки в емкость была сделана из дюймового штуцера и пробки, тоже с нержавейки.
Собираем это всё воедино и варим РАД сваркой, с поддувом, как положено, мыж пищевые продкуты там носить собираемся. Да и прочие жидкие предметы, поэтому делаем с проваром, дабы в непроварахне скапливалась всякая гадость.
В качестве "ушек" для ремня или цепочки используются рвм гайки М5.
Пробку тоже снабдил таким ухом, чтоб повесить страховку на пробку - для непотеряния.
Полировка швов делалась вот такими кругами на 125 УШМ.
Готовое изделие. Емкость 5 литров, масса пустой - не измерялась, но не тяжелая.
Надеюсь хоть немного скучали по железным новостям из мастерской. А то тут по кейворду "рукоделие" почему-то в основном плетение бисером и рисование гуашами. Ну окей, давайте ближе к делу. Я сделяль.
А как это работает и нафига оно нужно - ща расскажу и даже видос продемонстрирую.
В целом это - подставка под мобилу. Примерно вот такая:
Начинается, ессесно с модели в САПРе. Кстати, это один из рекордных проектов по времени. Родил мало того, что с похмелья, так ещё и за 20 минут! :)
Имеется в виду та часть, которая на лазерную резку. А потом уже рендернул.
С лазера это приехало в таком вот виде... это мелочёвка. А были более крупные изделия, к которым это уже и подставлялось.
После непродолжительной сборки сваркой, получилось вот так:
И уже этот результат был отдан в галтовку. Это механическая шлифовка, если кто не в курсе. Настолько проникся качеством поверхности после этого процесса, что уже спроектировал собственную галтовку и даже начал чуток покупать железяки. Ну те, что пока не удалось найти на пункте приёма чермета и на помойке. :)
Короче, пока оно там бултыхалось среди абразивных конусов, пирамидок и т.д. - выточил латунные гайки и нарезал деревяшку.
Ну и, сразу по приезду железа - поставил под склейку.
Пока оно там клеилось - запилил инструкцию.
Вощем, примерно такой процесс, если описывать словами.
Вы уж извиняйте, что фоток мало. Вот реально, либо снимаю видос, либо фоткаю... делать и то и другое - ваще не получается. Зато вот видос есть.
Вот такая милота была в нашей мастерской. Этот кроха уже давно бы был на мусорке, но ситуация изменилась. Его спас внимательный член семьи, ведь этот стул помнит детство их семьи.
*Нехватает одной детальки, сделаем!
За отсутствие фоток с процесса извиняйте, некогда их делать:)
Краткая история со слов клиента:
"1953 года стул, делал мой дед
Использовался для детей+дед чинил обувь на нем по выходным.
На нём выросла моя тётя 1953,
мама 1962, двоюродная сестра 1984,
я 1991, мой брат 2002, мой сын 2016."
Теперь можно приступить к работе.
Беглый осмотр показал, нужно будет попотеть над разборкой без поломок. Все детали были наглухо закреплены тонкими шкантиками (шпажками) насквозь.
Разобравшись со шкантами перешёл к разборке. После к зачистке от старого покрытия и чистке всех соединений от клея.
Далее перешёл к изготовлению отсутствующей детальки. Изготовил потеряшку из массива бука.
Заделал все отверстия шпаклёвкой по дереву. Оставил всё это дело на сутки просушить, после приступил к шлифовке.
После финишной примерки с окончательной склейкой. Передал его для тонировке в руки своего отца, я же перешёл к изготовлению сидушки.
Вырезал её из фанеры в 4 мм, наполнитель для сидухи использовал 1,5 см плотного поролона.
Через день покрыл первыми слоем грунта. На следующей утро нанес второй слой и только на третий день покрыл лаком.
В этот прекрасный вечер всем коньячишка, стэйк сёмги с лимоном и печёной картошки. И под это всё - лонгрид с сотней картинок.
Сижу, как обычно, никого не трогаю. Внезапно звонок. Иван Михалыч, дорогой... у меня запор плохой совсем!
Ну если есть что-то плохое совсем, значит надо сварить новое-клёвое. Как иначе-то? Вощем заявка следующая: надо сделать так, чтобы обычные ворота загородного дома запирались на три точки. Горизонтальный засов и два вертикальных "шпингалета". Казалось бы, всё просто? Но вы поглядите на эту прелесть! Нержавейка, латунь и подшипники. Такой только у меня и у Майкла Дже... не, только у меня!
Сперва, планировали сделать обычный скользящий засов, ноооо... это же не круууто! А заказчику надо шоб круто. А деньги - брызги! Короче, пятая итерация чертежатины выглядела вот так:
Ну вы же знаете, как это бывает?!! Сперва начинаешь рисовать что-то одно, а в итоге получается вовсе что-то другое. И вместо простозасова, получился какой-то бластер:
Единственное, что я не учёл, при проектировании - демпферы на откинутое и закрытое положения и какие-нибудь козырьки для подшипников. Впрочем, для этого у меня есть автомагазины и неисчислимый ассортимент резинотехнических изделий от УАЗа, МАЗа и ГАЗа. Так и тут. Отбойники капота УАЗа и сальники хрен его знает чего от МАЗа ииии... Всё сходится.
Но поворотный засов - это простейшая конструкция. А как быть с вертикальными ригелями? На рынке представлен широчайший ассортимент, выполненный в форм-факторе шпингалета. Других я вообще не видел. Хотелось чего-то поинтереснее. Ииии... с первого же раза родилось это:
Скользящий в кольцах или трубе ригель, приводимый шатунным механизмом. А почему бы и нет, простите? Кто запретит? Давайте коротенечко по фишкам. Чтобы увеличить срок службы лет этак до трёхсот, между трущимися деталями из нержи проложены латунные шайбы:
Оси - также нержавейка. Но не пруток (фииии, колхоооз), а трубка. Причём сперва я думал в трубке пропустить резьбовую штангу и с двух сторон затянуть её гайками, но ведь мы же угораем по неочевидным решениям! Полые оси. То, что нужно. В итоге оси обвариваются вот таким "пупочком":
А когда из зачухаешь на шлифовалке, получается изящно и необычно. Чёрт! Слишком необычно... Дятел, блядь! Нет бы сперва всё проверить, а потом варить - неее. Сперва варим, а потом "оооой, у нас ручки в разные стороны". Тьфу!
Вот теперь норм.
Что ещё... А, ну видос, как это всё работает на заборе. Снимал заказчик, в кадре - его представитель. Видос вертикальный - всё, как мы любим.
Предвосхищая вопросы. В местах, где ворота в положении "закрыто" и "открыто" будут вкопаны и забетонированы специальные розетки из нержавки, вместо этих микроскопических трубочек. Я их уже сварил, но там пока ещё площадку не оформляли, поэтому пока так.
Да, кстати, наверняка ща ещё возникнут вопросики. А как там замок будет ващет? Нормально, ребята, там всё с замком. Почти без люфта. ;) И, чтобы не обмерзал снегом и льдом - почти полностью прячется под ложементом. Удобно.
Давайте обсудим вопросы механической шлифовки металлических железяк.
С ручным процессом вроде всё понятно - берёшь абразив и возюкаешь, постепенно уменьшая размер этого самого абразива, пока не получишь то, что хотел. Для кромок и плоскостей этот метод вполне себе норм. Но рано или поздно получается так, что есть некая форма, куда не получается подлезть ни диском болгарки, ни чем либо ещё, для ПРОДУКТИВНОГО съёма и тогда что? Правильно. Галтовка.
Вообще, мехшлифовка это целый мир. Просто по типу процесса галтовки бывают мокрые и сухие. По принципу действия: электромагнитные, барабанные, роторные, лотковые... Галтовочные тела (т.е. сам наполнитель) варьируется от электрокорунда причудливых форм (пирамидки, скошенные цилиндрики, чечевицы и т.д.) до натуральных финишных наполнителей типа скорлупы грецкого ореха с тонкой абразивной пастой. Короче, траст ми - разбираться тут можно оооочень долго и, честно говоря, я не являюсь специалистом в данной области, чтобы с трибуны делать серьёзные щщи и диктовать конспекты.
Моя задача по данному вопросу ограничивается отбивкой шлака, съёмом ржавчины, а также набитием фаски на небольших (размером до плитки шоколада) изделиях из чёрных и нержавеющих сталей, а также латуни и чугуна. Т.е. не финишная отделочная операция, а скорее - подготовительная. Перед сваркой. Ну и после сварки, чуток облагородить готовую мелочёвку.
Окей. Давайте светану тем, что получается в итоге, а потом расскажу как именно было сделано устройство.
Сперва, разумеется, немного САПРа. Результатом конструкторской деятельности являются чертежи, разумеется, в электронном виде. А рендер это так. Для себя.
Далее чертежи отправляются на лазер. Всего у меня по проекту используется ст-3 толщиной 6мм. и нержа AISI 304 толщиной 2мм. Получается примерно вот так:
Теперь надо кастануть немного токарной магии, чтобы получить необходимые валы из стали 38ХС, которые потом будут запрессованы во фланцы. Потому что 38ХС - ограниченно свариваемая сталь.
Далее надеваются корпусные подшипники и на один вал напрессовывается шкив от стиральной машинки. Дело в том, что имеющийся (с помойки) электродвигатель имеет 1500 об.\мин. на валу, а на барабане должно быть всего 65. Следовательно мне нужно сделать ременную передачу с понижением желательно 1:10, чтобы остальное "погасить" частотником. Шкив от стирмашинки диаметром 297 мм. подходил для этой цели прямо оооочень. Но нет. Увы, это говно имело неистовое торцевое и осевое биения. А после попытки нарезать канавку для ремня и вовсе стало вот таким:
Не то чтобы оно не работало... работало. Но мне лично на это смотреть неприятно. Поэтому принял решение сделать габаритный макет нового шкива из фанеры на фланце. И проверить как оно будет работать. Пожалуйста:
После предварительной сборки вроде замечаний не выявлено. Т.е. все точки крепления сошлись. Машинка работает.
Теперь всё разбирается заново и шасси отправляется в покраску:
...а я еду за куском плиты 320х320х20 из Д16Т.
Немного токарной магии (к сожалению, в процессе уборки стружки у меня засосало крюк в крутящуюся заготовку, отчего появились некоторые корявости на поверхности)....
...немного "рюшечек" в виде лазерной гравировки на крышке:
Немного галтовочных тел (каких-то жалких 20 килограмм на барабан в 46 литров):
И через 5-6 часов - великолепно отбитые кромки, готовые под сварку.
Ни в какое сравнение с зачисткой болгаркой не идёт.
Во-первых, процесс совершенно не требует присутствия человека. Эта фиговина по замерам работает на 18% мощности при полной загрузке, не греется свыше 45 градусов, не вибрирует, не шумит и т.д. Т.е. процесс типа "включил и ушёл". Во-вторых, установка достаточно безопасна, чтобы оставлять её на ночь. Т.о. к утру детали уже обработаны. А повышение плотности работы в единицу времени ведёт к увеличению кэш-флоу в карман слесаришке. А учитывая, что жрёт это хозяйство примерно 380 Ватт в час - стоимость мехшлифовки пренебрежительно мала. Даже дешевле чем болгаркой чистить.
Дальнейшие планы в этой сфере:
- герметизировать барабан, чтобы попробовать также "мокрый" процесс.
- сделать лоток-дуршлаг для промывки галтовочных тел от абразивной пыли
- купить галтовочные тела для более тонкой шлифовки
Добрейшего денёчка, уважаемые. Я понимаю, что скорее всего набигут любители услуг за три копейки и начнут пузыриться хейтом, но тем не менее, разрешите отрекомендоваться: я - рвач. :) Ну да, тот самый слесаришка, который не хочет работать за три копейки и дерёт с трудового народа деньжищщи за всякую мелочь.
Приходит, значит, ко мне заказчик и показывает вот это:
Что же это такое? Оказывается, это муфта, соединяющая вентиль и само запорное устройство (ну типа шаровый кран). Заказчик сделал ремонт в ванной, поставил какой-то гипсокартон и теперь у него штатная муфта коротковата. Он её отнёс к Мастеру, который месяц ебал мозги и родил нечто. Т.е. распилил его муфточку на эрозии, сделал проставку и... и всё. На этом мастер потерял интерес к работе. Да ещё и длина проставки оказалась больше чем нужно. Нужно было 7мм, а получилось 10. И теперь заказчик хочет сделать с этим что-нибудь, потому что все отказываются и продолжать работу за Мастером и делать новую муфточку.
Вообще, мне не ясно, что дальше планировалось делать. Склеить? Спаять? Просверлить отверстия и вкрутить поперёк винтики? Непонятно. Но понятно, почему все отказываются делать такую новую. А чем и как промерить шлицы? Т.е. это же не под напрессовку, где если что - нагреть можно и как-нибудь затолкать. Муфта садится на капролоновый поводок. Т.е. вариантов приклеить или там насадить на прессовую посадку особо и нет. Ща прогрессивная общественность скажет - положил делать на сканер и... Простите, лиловые хуи.
Не знаю, кто как, а я по такому изображению построить нормально шлицевую не сумею. Да и просто не вижу смысла в такой "работе". Однако, у меня есть то, его нет ни у кого. Большой Проектор. Интереснейшее измерительно-сравнительное устройство на начало-середину прошлого века. Кинул штучку на предметный стол (да-да, кто имел дело с измерительными микроскопами, узнает. Такие же столики на ММИ и БМИ):
Получил увеличенное в 50 раз изображение на рабочий стол. И тупо обвёл его ручкой. А уже масштаб 50:1 - на сканер.
Согласитесь, с таким размерчиком работать поудобнее? :)
Ну и после непродолжительных ласк в САПРе получаю модель:
Дальше уже совсем просто. На токарном из прутка латуньки точнул бобышку и просверлил её по центру, заготовку поставил на эрозию и давай жогово делать:
Ну и в результате - нормальная муфточка:
И посадка приятная. Не тугая, но и не болтается. Прям вот только-только чтобы под своим весом не сваливалась:
А теперь - самое интересное. ЗА ЧТО ТУТ ЦЕЛЫХ ШЕСТЬ ТЫСЯЧ!!!!???? Да хрен его знает. В принципе же в каждом гараже стоит микроскоп на полтонны весом, выпущенный в количестве менее 2000 штук за всё существование СССР. В каждом гараже есть токарник и проволочно-вырезная электроэрозия. И самое главное, совершенно точно, любой бы справился с такой задачей, просто у него оборудования нету. :) :)
Резонный вопрос. А как же оно делается на заводе, чтобы не стоить столько денег. Да тоже просто. Сверлится центральное отверстие, а потом протягивается протяжка на 40 зубов. На автоматизированной линии протяжка такой муфты занимает примерно полминуты. Потому и ценник не высокий. А когда в индивидуальном порядке - извините, но вот так.
Да, разумеется, можно было бы напечатать на тридэпринтере, или запихать куски предыдущей муфты в трубку и опаять, или допилить эту вставочку и использовать. Но, простите, у меня нет желания сделать как-нибудь, лишь бы подешевле. Я ж не пакистанец. Я стараюсь делать хорошо. А хорошо - не дёшево.
П.С. если чо, весь это металлизм в режиме онлайн происходит в телеге, ссылка в профиле. Только это, ребят, прошу понять и простить... канальчик некоммерческий, поэтому там рекламы нет. Сорян.
Подобное к подобному, как вы знаете, тянется. Поэтому и заказы у меня всё меньше похожи на стандартное изготовление оградок на кладбище и калиток на дачу. А всё почему? Потому, что мне нравится решать непростые задачи. Например слепить кастомный интэйк на УАЗ, в который вкорячивается мерседесовский дизель.
ТЗ звучало так: вот тебе образец, только он ваще не похдодит, а надо сделать новый, другой и чтобы подошло.
Аааа, ну ёпт! Это как раз именно то, что я и делаю большую часть времени. :)
Забегая вперёд, получилось так:
Самое простое было вырезать фланец из нержавейки 6мм. и присобачить к нему аккуратненько подплющенную прессом трубу 53х2,5 опять же из нержи. После чего, оно крепится на железный кирпич и смотрится, как и куда дальше вести следующие трубы.
А дальше уже вовсе нетривиально. Это же не новое изделие, которое сам проектируешь как удобно. Это подкапотное пространство. Т.е. двигатель стоит в единственно возможном положении и турбина прибита в единственно возможном месте. Т.о. получается, что труба в целом должна идти на 13 градусов вперёд по курсу автомобиля с подъёмом на 6 градусов, а потом должна опускаться вниз под 90 градусов, но переходом 2х45. И в довершение всего, турбина чуть наклонена в сторону салона, т.е. ааааааааааааааааааааааблин!!!! Все трубы надо запиливать на неимоверные углы в двух плоскостях. Сделал на прихватках:
Пришлось ехать к заказчику, потому, что своими глазами увидеть - гораздо лучше чем услышать пересказ. Примерили. Вроде везде попал с первого раза. Но тут ваще зазора нет, там ещё что-то. Короче, по факту пришлось разбирать железяку и запиливать заново и собирать по новому. На всякий случай в середине трубы сделал обнижение под притяжку хомутом. Если что-то будет меняться - заказчик просто отфигачит одно колено болгаркой и дальше поведёт силиконовыми шлангами. Вощем, итог:
Из этой трубы надо отбирать давление на датчик. Для этого на маленьком токарнике выточил вот такой вот штуцер под родную трубочку:
И впаял его в интэйк латунно-серебряным припоем.
Ну и чтобы два раза не вставать, ещё были сделаны кастомные штуцера на масло, антифриз и воздух. Детальки точёные и паяные.
Ну и в сборе на УАЗе:
Даже жалко, что эту красоту никто не увидит... Хотя, стопэ! УАЗы довольно часто загорают с открытым капотом, из-под которого торчит несколько жоп! Увидят!!!! :) :) :)
По большей части это объединение двух моих старых постов сами знаете откуда, но с добавлениями и правками. Опять же - работа над ним еще не окончена, так что это и дополнительный стимул довести работу до ума. И спасибо NeXX.t, уж не знаю с нами он или нет, за эту развертку, да еще и в общем доступе. Итак, начнем
собственно вот она развертка в Pepakura
По опыту работы с развертками, с даэдрическим шлемом в частности, пришел
к выводу, что модель, как всегда меньше, чем нужно (хотя автор ориентировался на размер собственной головы), и зачастую
значительно, поэтому чутка увеличил. Обычно для удобства чутка
переделываю детали развертки и размещаю на листе по участкам, чтобы не
искать на всех листах. Но в этот раз было как то лень. От того и
получилось как получилось - чутка через жопу.Так как с обычной
бумагой у меня не клеится (то ли бумага стала плохая, то ли клей, а может
руки из задницы) то распечатал на А3 фотобумаге. Так как фотобумага
толстая, но зато хорошо, до определенного момента, склеивается (таки да,
суперклеем), получилось чутка криво, из-за чего пришлось сделать
дополнительный каркас и покрыть эпоксидкой, чтобы выровнять.
соответственно не сразу все делал в одну модель, а собирал по частям.
Сейчас я может совсем бы отказался от клапанов и схватывал бы фотополимером (который вполне неплохо находит применение и без 3D-принтера), но искривление модели вытекает в данном случае из-за толщины фотобумаги - вроде при проклеивании клапана и какие то десятые миллиметра, но в сумме они дают нехилые расхождения. Но обычная бумага на таких больших моделях мне не нравится, неудобно.
Для сравнения - недоделанный предыдущий шлем, пострадавший от кота. Вроде новый ненамного больше, но внутри значительно просторнее.
Теперь я беру кисточку, кторую не жалко (но так как смола жидкая - вполне себе отмываемая и многоразовая, главное, чтоб синтетика) и покрываю бумажную развертку эпоксидкой, чтобы проклеилось все, что не проклеилось при сборке, ну и для укрепления самой модели. После завершения сборки и укрепления бумажной модели начинается самая долгая (и самая грязная) часть работы - укрепление стеклотканью. Так как руки были в застывающей эпоксидке (которая уже плохо отмывается как мылом, так и спиртом, а перчатки порядком и на работе надоели), то сфоткал только финал. Как лучше это делать сложно сказать, так как к единому выводу я не пришел. но все же лучше промазать модель смолой, дать ей загустеть, а далее работать поэтопно - проклеить сперва самы простые части, а затем уже все остальное. Одно могу сказать точно - после промазывания внутри модели смолой также стоит промазать и стеклоткань (весь отведенный на работу кусок) и также дать смоле подгустеть - стеклоткань не будет так сильно волокниться и нарезание ксков будет без накрошившихся волокон стеклоткани - они останутся в смоле.
Так как смола что внутри шлема, что на стеклоткани у нас начала схватываться - нам легче склеивать их друг с другом, да и стеклоткань лучше принимает нужную форму и не стремится выпрямиться. Далее оставляем модеь в покое, пока не застынет, иногда поглядывая, не сползла ли стеклоткань (пока смола не застыла можно подправить и прижать куски, которые не захотели ложиться так, как нам надо), тут нам может помочь строительный (да и обычный, если вас за его порчу не убьют) фен, турбозажигалка или минигорелочка - при разогревании даже загустевшая смола становится ненадолго более жидкой, что помогает нам доклеить плохо проклеевшееся. следующий шаг я вообще делал уже потом (тем более что всегда есть остатки смолы, которые некуда деть) - промазать "швы" стеклоткани смолой, чтоб небыло лишних зазоров. Предварительно скальпелем или каким нибудь канцелярским ножом срезать ненужное (например торчащие края стеклоткани). можно еще пройтись наждачкой или какой нибудь крупной абразивной губкой.
Уже новая фотка. так же укреплены глазницы для будующего крепления линз (я так пока и не решил, из чего их буду делать - либо пластик, либо также из смолы буду отливать.)
А еще стеклоткань очень хорошо снижает общую массу шлема (раза в 2 легче соседа). Далее начинается самое муторное - счистка бумажного каркас. Не сказать, что это прям принципиально - как бы можно вручную/шлифовальщиком просто шлифануть, а оставшиеся бумажные участки оставить как есть, но я люблю, когда все максимально надежно, а даже проэпоксиденная бумага в случае сильного механического воздействия будет слабым местом (а еще под ней могут быть пустые каверны, как, например, заметно над глазницами.
Все делается поэтапно, и там, где я уже счистил бумагу я покрыл эпоксидкой - тогда я использовал смесь смолы с гипсом, скульптурным мелом и алюминиевой пудрой и аэросилом (он же диоксид кремния, он же полисорб, который продается в аптеке - повышает вязкость смолы). Возможно это тема для отдельного поста про работу со смолой, но так как такового еще нет - советую смешать все до добавления отвердителя и не советую смешивать сразу много - в большом количестве смола, да еще и с наполнителями, может начать сильно разогреваться (да, сама по себе) и большой объем просто застынет в емкости до того, как ее примените
ну и далее покрываем, покрываем, сошлифовываем, покрываем и так далее до нужного результата. Можно использовать листовой пластик для "армирования" подтекающей смолы, в особенности где у нас углы, чтобы проще было потом доводить их до ума. Особенность этого этапа - сразу разведенной смолой есть смысл разве что промазать либо места, которые собираемся покрывать, для улучшения последующего схватывания. Соответственно даем загустеть как и этому слою, так и смоле в банке (главное, чтоб греться не начала, но в малых объемах спасет морозиловка, куда можно ненадолго поставить банку, если вдруг она начала нагреваться - мне во всяком случае это пару раз помогло), когда смола достаточно густая (кондиция определяется опытным путем), начинаем ее наносить на модель, при необходимости подогревая, если смола стала слишком вязкой.
Вот они мои основные инструменты - стоматологические шпатели, гладилки (вроде, не спец по их инструментам), горелки, "скребки" и кусок стекла/оргалита (когда смола уже практически взялась - чутка смачиваем повержность смолы/стекла и разглаживаем слой при необходимости)
И вот результат на данный момент Ради интереса окрасил хромовой краской (брал на пробу ARTON Super Chrome - шикарная - ложится хорошо, ровно (особенно если не забыть с модели пыль стереть), сохнет быстро - мне понравилась, да еще и отечественная)
А еще боковая и задние детали - планировал делать вручную из того, что найду похожее по форме - по итогу решил не париться, а скачал уже готовые и распечатал.
да, "гребень" внезапно не каноничный, но почему то обратил я на это внимание когда уже поздно было (а еще насмотревшись на кучу минек и коллекцицонных фигурок), поэтому наметил карандашом что было бы неплохо подправить - но скорее всего оставлю как есть - не критично, да и тупо лень. Разве что в следующей модели
Аналогично, карандашом намечено, что надо будет подправить. И временно приклеил отлитый из смолы череп (импользовал силиконовую форму для льда, но его буду менять на более анатомичный - распечатаю и сделаю молд) еще заметны следы "тестового" слоя GW-ного спрея Macragge Blue
Доделывать осталось вроде и не много, наверно на пару-тройку дней/вечеров, но работы достаточно пыльной - придется в основном шлифовать и подтачивать смолу, лишь иногда где то подмазывая эпоксидкой (для финишной доводки использую уже не обычную эпоксидку, а двукомпонентную в шприцах - конкретно Bison Epoxy Metal - не скажу, что дешевая, но ее удобно замешивать вот совсем капельками, хорошо прихватывается и обрабатывается) Соответственно нам понадобятся разнообразные наждачки, абразивные губки, и гравер.
Ну и на данный момент все. Продолжение (однажды) проследует...
Создавайте, творите и не бойтесть закосячить - не получится сразу - получится потом!
Возникла у меня идейка сделать пневматический пресс под запрессовочный крепёж. Фирменные - дорогие очень (от 1 млн), а у меня не много такой работы, не отобьётся. Следовательно что? Надо сделать самому.
Нарисовал проектик в солиде, заказал комплектуху. Железо отправил на плазменный раскрой.
Быстренько поснимал фаски пневмофаскорезом, разметился и на сверлилку, поскольку плазм даёт не отверстия, а дырки... а рассверливать отверстия по дыркам от плазмы - не особо полезно из-за азотированной кромки.
Так, ну чо, можно начинать собирать и обваривать.
После непродолжительной сборки и сварки, железяки идут в порошковую покраску (как я делал печку - где-то в предыдущих постах). Хорошо, когда всё своё и вот оно тут прям.
Ну и - финальная сборка начисто.
Внимательный читатель обратит внимание, что я неправильно пневматику расключил. Но потом переделал. Не переживайте.
А с другой стороны, соответственно, регулятор и фильтр.
Сейчас на нём появилась ещё распаечная коробка, из которой растёт светильник. Так оно как-то удобнее. Общая масса вышла более 130кг. По деньгам - порядка 60 тыс. Это только материалы и покупные изделия. Работу, разумеется, не считал, ибо себе оно как бы и без надобности. По расчётам прессёныш давит около тонны. По факту... ну наверное тонну и давит:
Во всяком случае, фанеру 16мм разломал.
Времени потрачено - примерно день на проектирование и подбор компонентов (это я делал ещё на новогодние), а по работе фактически один день. Но, правда, в этот же день ещё работал ещё чпу-токарник и эрозия, так что если не отвлекаться на станки - было бы быстрее.
Если кому интересно такого плана металлический порнхаб и слесарный онлифанс - в профиле ссылка на телегу. Там без рекламы и политоты. Эт важно.
Это мой первый пост. Вдохновили меня на него эмоции от работы, которую я сам себе усложнил в несколько раз.
Решил написать ознакомление/предостережение для всех кто столкнётся с пепакурой и захочет повторить сборку модели с текстурой.
Такая вот массивная мордаха.
Pepakura, если очень кратко объяснять, это программа для "разворачивания"любых 3D-моделей и преобразования их в раскройку из деталей пригодную для сборки в 3D-модель. Программа разбивает детали по листам А4, правда не всегда правильно и ровно. Вывод на принтер возможен прямо из программы. Детали вырезаются, сгибаются где нужно, склеиваются и по сути всё!
Так выглядит модель рандомной маски. 7 листов А4, 50 деталей. Белая/бесцветная модель с нанесёнными на неё линиями и цифрами, которые являются по своей сути инструкцией по сборке.
Кратко о самом важном в сборке. Линии сгиба, клапана и их нумерация:
Максимальная (но это не точно) цифра у клапана в моей развёртке была 1018.
Так вот, это является моим вялотекущим хобби, и мой коллега зная это, попросил в подарок себе на ДР изготовить модель персонажа из вселенной World of Warcraft.
Не раздумывая я согласился и работа закипела.
Ну как закипела...
Первое на что я обратил внимание, на модели сохранена текстура, её конечно можно легко отключить, но делать белую модель при живой то текстуре! Кощунство! Решил я действовать по хардкору, перед распечаткой удалив с модели все линии и направления сгиба, а так же номера клапанов (т.к. на готовой модели их будет видно).
Понимая, что меня ждёт "очень весёлый" аттракцион по "слепой" сборке сложной модели, я распечатал дракона. На выходе получил 36 листов деталей, посмотрел на это всё, вспотел и забросил на месяц.
Слева, то с чем я жил 2 месяца, и плакал по ночам.
Справа развёртка здорового человека, которую можно легко собрать не обращаясь к программе.
И так, предстало передо мной вот это:
На вырезание ушла почти неделя работы по вечерам,
На сгибание деталей ушло 4 дня чистого времени.
Т.к. на деталях нет номеров клапанов, каждую из 230 деталей я помечал порядковым номером листа, что бы не запутаться в почти одинаковых элементах.
Внутри это выглядит так:
Вырезал, согнул, пронумеровал, рассортировал элементы по пронумерованным конвертам и выдохнул.
Отдохнул пару недель от дракона, и начал самое лёгкое во всей этой работе. Сборка!
Детали согнуты, суперклей на готове, смотри в программу да склеивай) Изи!
За первый вечер собрал верх морды.
Три вечера собирал и усиливал основание бюста.
И в течение недели, конечно с лёгкими косяками я закончил работу.
Меня больше ничто не заставит заниматься подобной сборкой модели с текстурой по двум причинам:
1)Лютейший геморрой ввиду отсутствия каких либо ориентиров во время подготовки и сборки.
2)Как видно на всех фото, в местах сгиба краска слезает с бумаги. Этого я не учёл, и был крайне "обрадован"...
Мораль такова. Кто решит заниматься подобным видом рукоделия, печатайте без текстуры, и будет вам счастье!
За сим всё! Добра всем кто дочитал, удачи всем кого заинтересовал!
Хеллоу, геноссен. Сегодня у нас планетарка для какого-то микроэкскаватора. Вот такое вот получилось в итоге:
Картинка для привлечения внимания: готовый собранный редуктор.
Вощем, дело было как. Сперва ты покупаешь японский мини-экскаватор и используешь его, радуясь жизни и деньгам. А потом экскаватор ломается, а в стране "кажется что-то случилось" и запчастей больше не достать. Не, ну предвосхищая бурю эмоций - можно, разумеется, купить через Казахстан. Но это будет в три раза дороже и неясно когда. А простой экскаватора - это прям существенные деньги. Порядка 30-50 тыщ в сутки. Короче, заказчик хочет вытряхнуть останки и сделать лучше и новое.
Останки вот:
Нуок, чо. В принципе, всё же просто. Берём болванку из 30ХГСА и точим. Попутно получая парик Мальвины.
После точки вышло так:
Теперь настраиваю немецкий зубофрезерный станок высокого класса точности (Pfauter RS-00) с помощью оптического коллиматора КО-1 (ща в камментах будет кококо, что оптика избыточна, лишь бы денег побольше содрать! Но он у меня есть. И с его помощзью угол будет точным, а не примерным)
Ну прям ваще точным:
И, собсна, режу зубки. Потому что если не я, то кто?
Снизу обнижение - это так по заводу. Не спрашивайте зачем. Если отмотать вверх, там на останках заводской - тоже такое же. Окей. Теперь надобно подвергнуть полученное термообработке.
Негрошестерни ооочень хороши. Но не то. Дело в том, что саттелиты сидят на игольчатых подшипниках. Т.е. ось саттелита является одновременно поверхностью обкатки роликов подша, как будто бы она - внутренняя обойма. А внутренний диаметр саттелита является внешней обоймой. Т.е. он болжен иметь высокие показатели цилиндричности, округлости и чистоты поверзности. А значит - его надо шлифовать. Более того, весь этот пакет саттелитов сверху и снизу накрыл железяками. Т.е. высота шестерней обязана быть одинакова. Иначе при прикручивании верхнего диска у нас что-то может перекосить. Но, разумеется, было бы достаточно зачухать шкуркой на палке, а это всё - лишь бы деньжищ содрать. :)
Нуок. Сперва - плоская шлифовка всей кучи шестерёнок. Шлифование выполняет станок Jotes SPD-30B.
СОЖ бы поменять пора... несвежая какая-то.
А теперь переходим на внутреннюю часть. Для этого на немецком универсальном круглошлифовальном станке Heckert VMV 125\250 сперва делается оправка под запрессовку шестерни:
А потом производится внутренняя шлифовка самих сателлитов.
Ну и вот, такие сателлитики получились:
Центральную шестерню сделал точно так же. И схематично не показал. :)
Ясен пончик, что работать не будет. Несомненно, деньги слупил с заказчика зря, потому что всем известно, что пакистанцы, например, просто наварили бы и шлифанули болгаркой и ходило бы лучше оригинала. Но увы. Где пакистанцы, а где я... я, кстати, в телеге. Телега в профиле. Канал бодро-общительный и онлайн-описательный. Единственное, там, ребят, нет рекламы (кроме того, что сама телега пихает - тут уж сорян). Но тут уж извиняйте... скидочки на ноготочки, формирование инвестиционных портфелей и тому подобное вам порекомендуют в других местах. :)
Вот иногда воникает у человека идея - хочу, мол, что-нибудь сделанное на заказ. Не устраивает меня то, что продаётся в икее, поэтому поищу в инторнетах металлиста и закажу у него. Например, вот крючки. Для развешивания сумок под барной стойкой в баре.
Казалось бы, крючок. Ну сколько он может стоить? Ну 100 рублей, да? Ну 150 максимум. Да я бы сам такое сделал, просто у меня инструмента нет.
А получается 770 руб. за штуку.
А ЧО ТАК ДОРОГО???? Металл подорожал штоль?
А давайте разбираться в картинках.
1. Надо крючок спроектировать. Лолшто? Ну да. А как вы иначе поясните заказчику, что именно он получит в итоге? К слову, это третий вариант крючка.
Далее фланцы вырезаются лазером из листа, а отверстия зенкуются под саморез впотай. Соответственно, за лазер надо заплатить, за сверлильный станок заплатить и за зенкер, кстати, тоже. Потом надо взять катанку и с помощью самодельного хренегиба оформить крючки:
Приспособа как бы бесплатная... но как бы и нет, поскольку на её изготовление был потрачен и материал и время. Можно, разумеется, гнуть просто в тисках, грея газом или даже на холодную. Но результат будет весьма далёк от повторяемости и одинаковости.
Дальше переходим к сварке. Вроде как всё просто... но таки для того, чтобы было просто - надо иметь сварочник, баллон, маску и т.д. В итоге получается так:
Оно вроде и ничего, но красить по ржавчине - верный путь сделать говно. Поэтому надо ржавчину убрать. Я предпочитаю делать это абразивом. Вручную это долгие часы, поэтому заряжаю в самодельную галтовку на ночь. Потому как шумно очень процесс механизированной шлифовки идёт.
Утром вынул, помыл, и оставил сушить. Если не помыть, то опять же, покраска не выйдет, т.к. изделия покрыты абразивной и металлической пылью.
Ну и финал - порошковая покраска в чёрный муар.
Т.о. изготовление даже такого простенького изделия требует хренову гору оборудования, как минимум. Вопросов нет, если делать это "для себя" - это будет бесплатно. По сути, "человеческое" время тратится только на проектирование, сварку, напыление порошка, ну и переносить изделия между операциями, а в остальном - работают машины. Но это для себя. А по какой причине, потратив гору денег на оборудование и лет 15 жизни на то, чтобы научиться им пользоваться, продавать свои возможности по себестоимости?
Вобщем, ребят, кастом это всегда либо дорого, но прогнозируемо по срокам (у ремесленника), либо дёшево, но как пойдёт (у художника). Такие дела...
Уважаемые дамы и господа, представляю Вам вам 5 минутный мастер-класс по созданию авторской аватарки, в виде фотографии руки, ноги или любой другой небольшой части тела с аккуратным отверстием в форме сердечка (результат в конце).
Берём любой листочек бумаги, простой карандаш, ластик, точилку, два цветных карандаша - красный и чёрный, ну и розовый маркер в концовке.
Приготовились... начали.
Рисуем то самое сердечко.
Размер сердечка чуть меньше вашей ладошки
Придаем сердечку объем...
и добавляем контур будущей тени. А так же берём цветные карандаши
Эти карандаши мне когда-то подарил врач на приеме в поликлинике (на них написано название препарата антидепрессанта) 😁.
Раскрашиваем стенки отверстия красным карандашом.
И прорисовываем тени чёрным карандашом.
Можно растушевать салфеткой или пальцем
Раскрашиваем серым тень
Как-то примерно так
Вырезаем сердечко, кладем на ладошку (свою или чужую) и аккуратно обводим розовым маркером для реализма. Фотографируем.
Готово.
Лучше смотрится при более резких тенях от руки. И конечно, кисунок сердечка должен совпадать по направлению с рисунком на фоновом листочке.
Кольчуга Начал я ее делать лет 5 назад, но наплывами и когда было настроение, так что поэтому она готова максимум на половину и к настоящему моменту представляет собой кольчужный жилет (результат будет в конце), а так может уже давно бы сделал, но времени мало. Изначально была идея вообще сделать что то вроде полноценного доспеха с кожанным нагрудником и даже стальными пластинками, но это пока в вероятных планах на будущее (а еще я куда то пролюбил хороший такой кусок специально купленного для этого чепрака (кожа такая)). Делаем мы сведенку, так как делать настоящую клепанную нужны уже готовые специальные колечки и клепки - кузницы у меня нет, столько свободного времени и подавно, а покупать все это готовое тогда было проблематично.
Что нам для этого понадобится? В первую очередь проволока и то, на что наматывать эту проволку, чтобы сделать заготовки для колечек
я использую алюминиевый пруток 8 мм и стальную оцинкованную проволоку 2 мм. Конечно, и в этом деле не обошлось без проб и ошибок, кое что даже сохранилось
Колечки и побольше. и поменьше, как и проолока 1 мм - но колечки полчались не самые красивые, а очень мелкая может пойти скорее на какое то украшательство, либо сделать кольчужые перчатки для каких нибудь работ. Колечки с большим диаметром не функциональны и смотрится как то убогонько (но я и им нашел применение)
Но продолжим. Ранее я испольовал самодельный станочек, но не особо то он нужен на самом деле, поэтому достаточно просто шуруповерта на маленькой скорости. В прутке специально просверлена дырка для крепления проволоки, чтобы она не соскакивала и наматывалась на пруток
И вот получились у нас такие пружины. Если слишком быстро наматывать, то получаются небольшие дефекты в приужине, но они не принипиальны и мы недощитываемся с пружины несколько колечек.
Далее играем во Властелина колец
Шутка. Делаем колечки. нам надо накусать из этих пружин колечки. Много колечек. ОЧЕНЬ МНОГО КОЛЕЧЕК!!!
Да, это занимает много времени, а кусачки лучше брать рычажные, иначе руки просто отваялятся. Хотя большую часть колечек я накусал обычными. Тут у меня еще немного бронзовых колечек, когда все будет готово пойдут на окантовку, чтоб красиво). Теперь самая шумная и пыльная часть - надо пропилить каждое колечко, чтоб получить ровное и красивое соединение. Можно начинать плести и из того, что мы уже сделали, но мне так не нравится.
Поэтому берем гравер и отрезной круг. Можно обычный, можно алмазный (но они стачиваются быстрее)
Разницу видно сразу
Продолжаем. Мы пропилили очень много колечек Начинаем их соединять. чтоб не царапать колечки, плоскогубцы у меня с защитным покрытием (пластырь, стропа пропитанная эпоксидкой или кожа) Берем 5 колечек
делаем такие сегментики и потом их соединяем
И так далее и так далее и примерно 8800 колечек спустя
Вот что у нас получилось на сегодняшний день
Да, работы еще много, но потихоьку проесс идет. Когда закончу - не знаю, но обязательно выложу) Всем спасибо!
Я долго думала о первом посте на Капибаре. Даже шарф начала вязать специально для первого поста. Но пока вязала решила, что к шарфу нужна шапка. А это значит, что пост еще отложится и, надеюсь, выйдет в начале следующей недели, если меня в первый раз куями не покроют)).
В общем, решила рискнуть и показать старую работу. Очень очень старую. Около года назад. Можно сказать второй раз спицы в руки взяла.
Очень старую и местами спорную.
Кстати, когда я, гордая собой, выложила его в вязальном чате, то услышала, что надо нормальные модели вязать, а не фигней заниматься. Вязальщиком я была зеленым и очень расстроилась (сейчас мне уже проще рассказать, куда идти тем, кто будет рассказывать мне что и как вязать, оборзела короче)).
Как видите, фотографировать и выставлять свет я тогда тоже не умела. В общем, и сейчас не очень)
На него очень быстро нашлась желающая и шарф уехал жить в Ростовскую область. Что говорит о том, что вы можете быть странным и некрасивым и криво связанным, вас все равно полюбят. Если вы мягкий и теплый шарф ;)
Запросил у нейросетки BlueWillow нарисовать мне интересный светильник. Она мне выдала вот это:
Вызов принят, подумал я и засел в тинкеркаде на несколько дней. Адаптировал корпус лампы под область печати.
Первый вариант корпуса пришлось забраковать, но в итоге получилось что-то похожее на правду и я отправил на печать лампу версии 2.0
Во второй версии тоже была проблема, а именно при упорядочивании электроники я не учел размер выключателя, и из-за этого не поместился батарейный блок. Так что версия 2.0 работает только от сети.
Для версии 3 увеличил размер короба, так что теперь всё должно поместиться, а в версии 4 планирую, по совету друга, перейти с трёх АА на одну 18650 + контроллер заряда.
В качестве начинки – WEMOS D1 Mini и библиотека WLED. Прикольная штука, оказывается, раньше с ней не сталкивался, был удивлён, что не пришлось даже Arduino Studio запускать.
Как очень нетерпеливый человек, я печатал с высотой слоя в 0.4мм, при этом на корпус у меня ушло около пяти часов, на короб ещё столько же, и два часа – на рассеиватель.
Итого примерно полсуток только на печать, плюс заседания в тинкеркаде, плюс работа ещё не закончена... В общем ещё предстоит потрудиться)
Корпус напечатан из Eryone Metallic PLA Iron. Рассеиватель напечатан eSun Luminous PLA.
Последний был выбран больше за его светопропускающие функции, чем за люминесцентность, но бонус приятный.
Комментарии
