Впускной патрубок на дизельный УАЗ

Хеллоу, амигос.

Подобное к подобному, как вы знаете, тянется. Поэтому и заказы у меня всё меньше похожи на стандартное изготовление оградок на кладбище и калиток на дачу. А всё почему? Потому, что мне нравится решать непростые задачи. Например слепить кастомный интэйк на УАЗ, в который вкорячивается мерседесовский дизель.

ТЗ звучало так: вот тебе образец, только он ваще не похдодит, а надо сделать новый, другой и чтобы подошло.

Аааа, ну ёпт! Это как раз именно то, что я и делаю большую часть времени. :)

Забегая вперёд, получилось так:

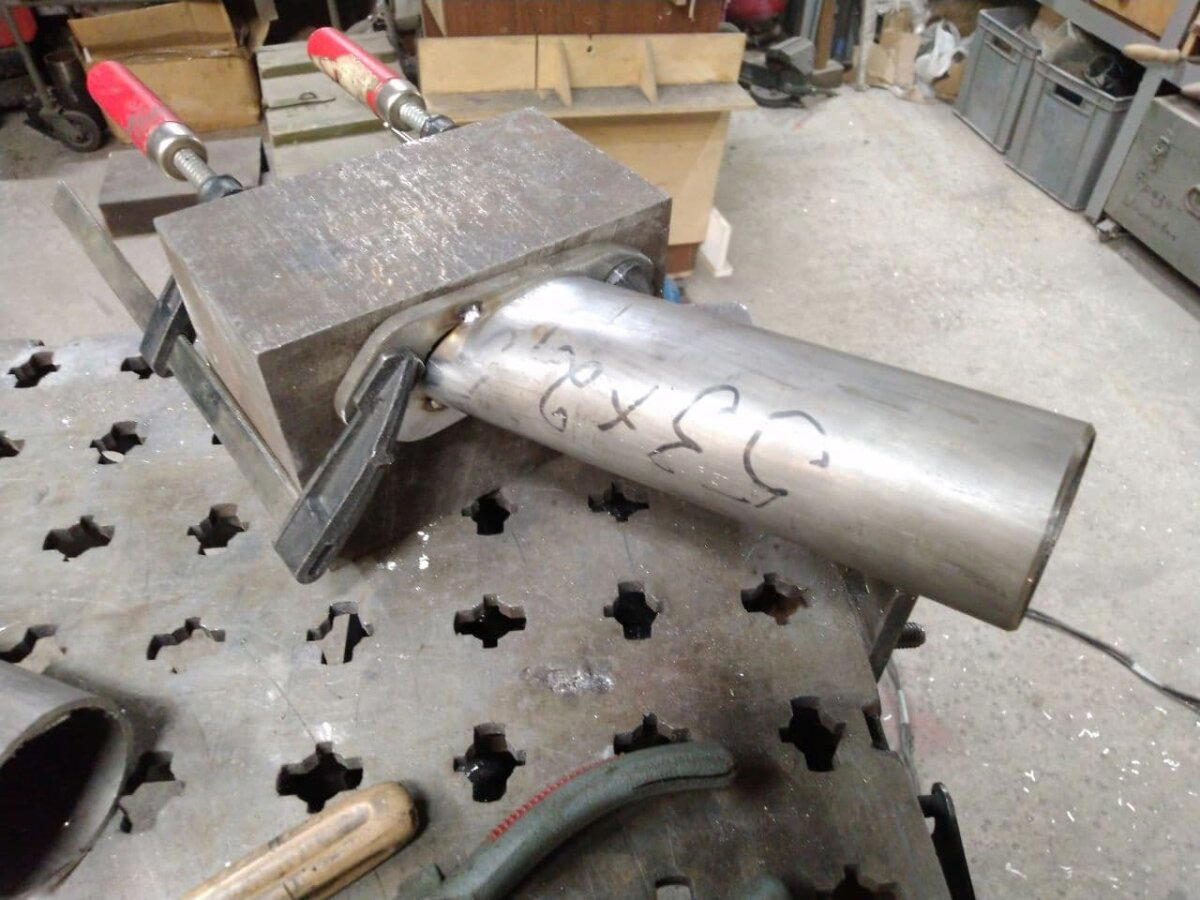

Самое простое было вырезать фланец из нержавейки 6мм. и присобачить к нему аккуратненько подплющенную прессом трубу 53х2,5 опять же из нержи. После чего, оно крепится на железный кирпич и смотрится, как и куда дальше вести следующие трубы.

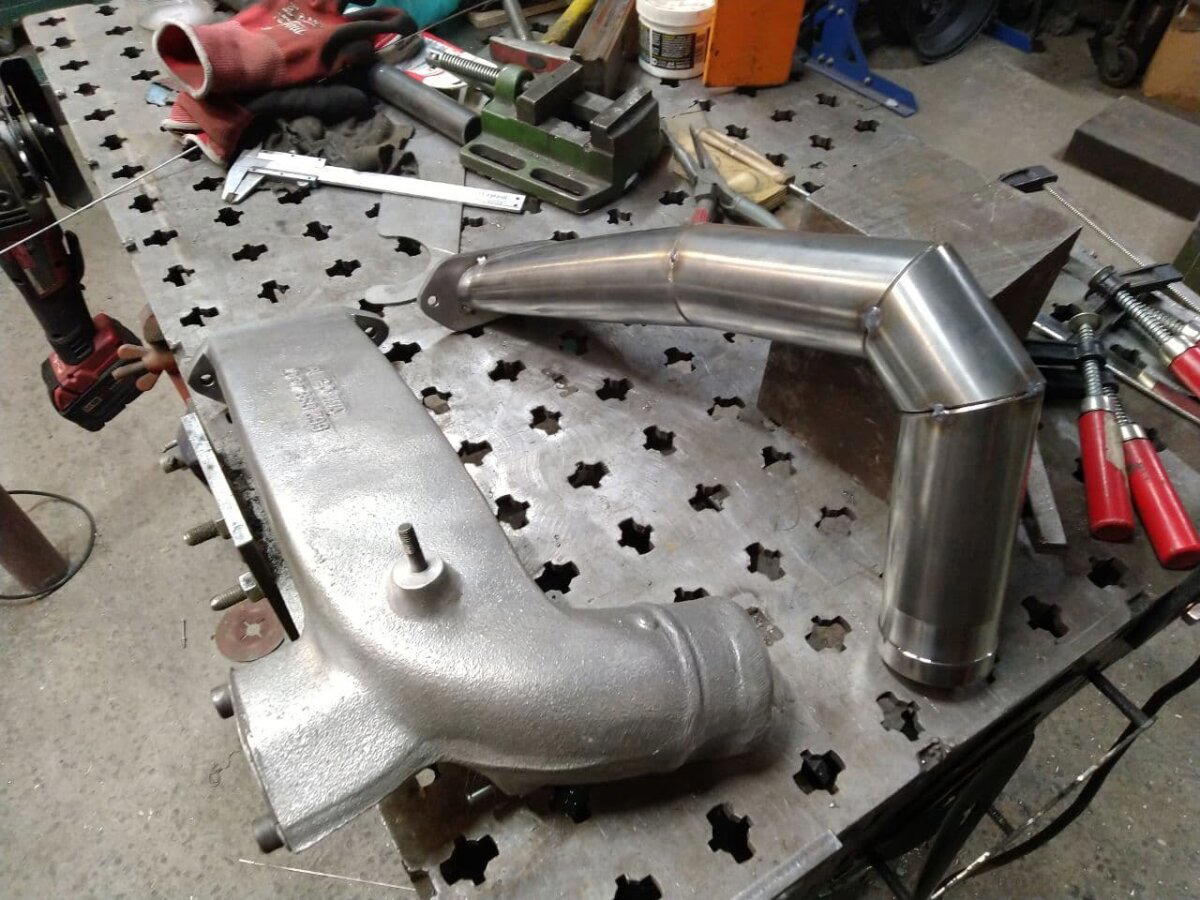

А дальше уже вовсе нетривиально. Это же не новое изделие, которое сам проектируешь как удобно. Это подкапотное пространство. Т.е. двигатель стоит в единственно возможном положении и турбина прибита в единственно возможном месте. Т.о. получается, что труба в целом должна идти на 13 градусов вперёд по курсу автомобиля с подъёмом на 6 градусов, а потом должна опускаться вниз под 90 градусов, но переходом 2х45. И в довершение всего, турбина чуть наклонена в сторону салона, т.е. ааааааааааааааааааааааблин!!!! Все трубы надо запиливать на неимоверные углы в двух плоскостях. Сделал на прихватках:

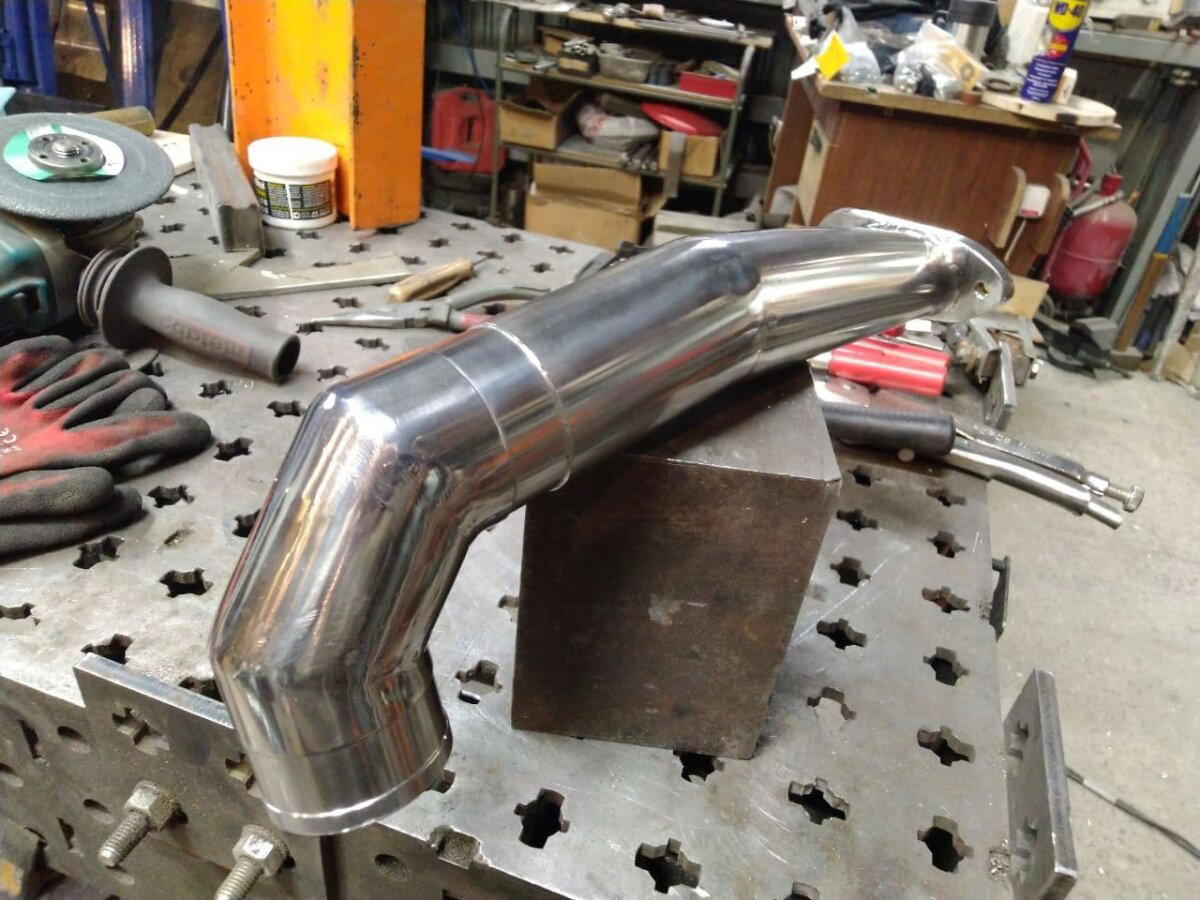

Пришлось ехать к заказчику, потому, что своими глазами увидеть - гораздо лучше чем услышать пересказ. Примерили. Вроде везде попал с первого раза. Но тут ваще зазора нет, там ещё что-то. Короче, по факту пришлось разбирать железяку и запиливать заново и собирать по новому. На всякий случай в середине трубы сделал обнижение под притяжку хомутом. Если что-то будет меняться - заказчик просто отфигачит одно колено болгаркой и дальше поведёт силиконовыми шлангами. Вощем, итог:

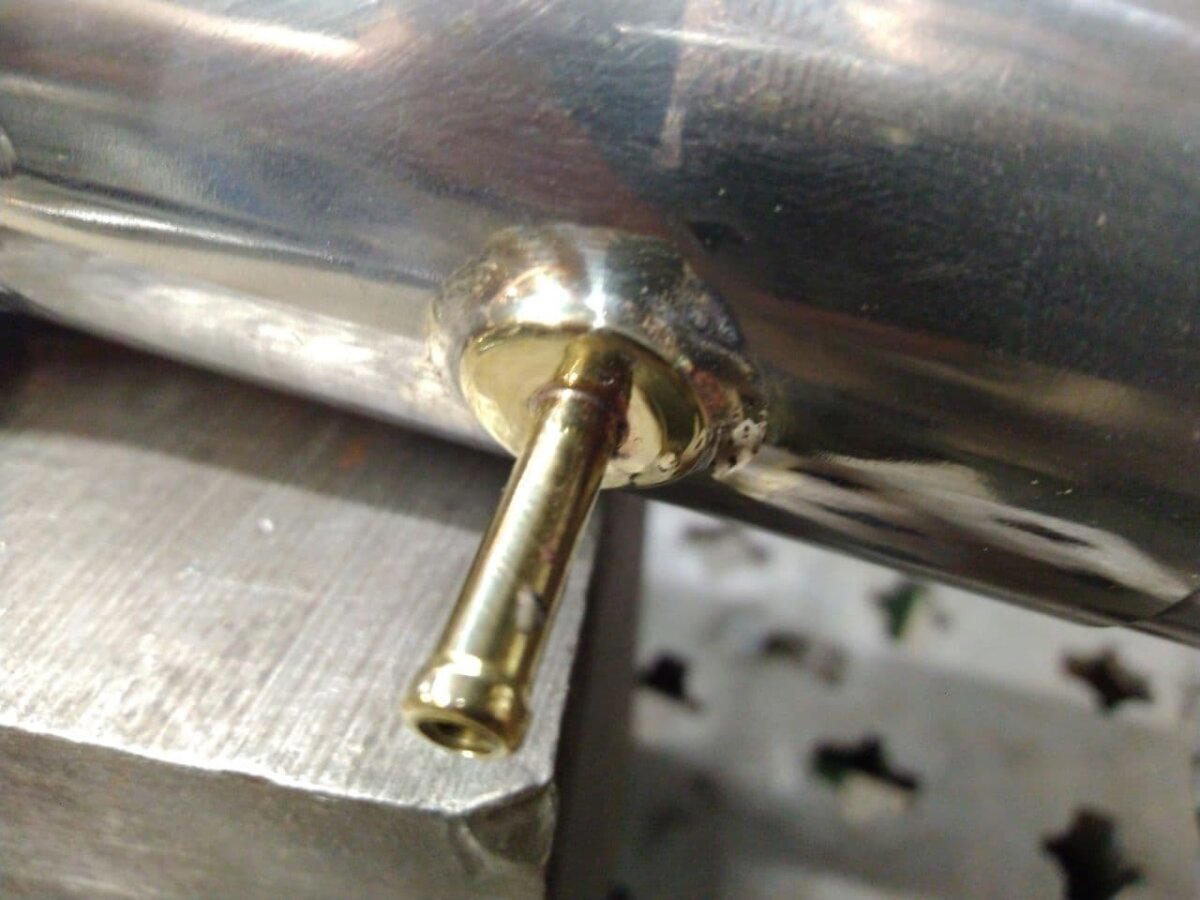

Из этой трубы надо отбирать давление на датчик. Для этого на маленьком токарнике выточил вот такой вот штуцер под родную трубочку:

И впаял его в интэйк латунно-серебряным припоем.

Ну и чтобы два раза не вставать, ещё были сделаны кастомные штуцера на масло, антифриз и воздух. Детальки точёные и паяные.

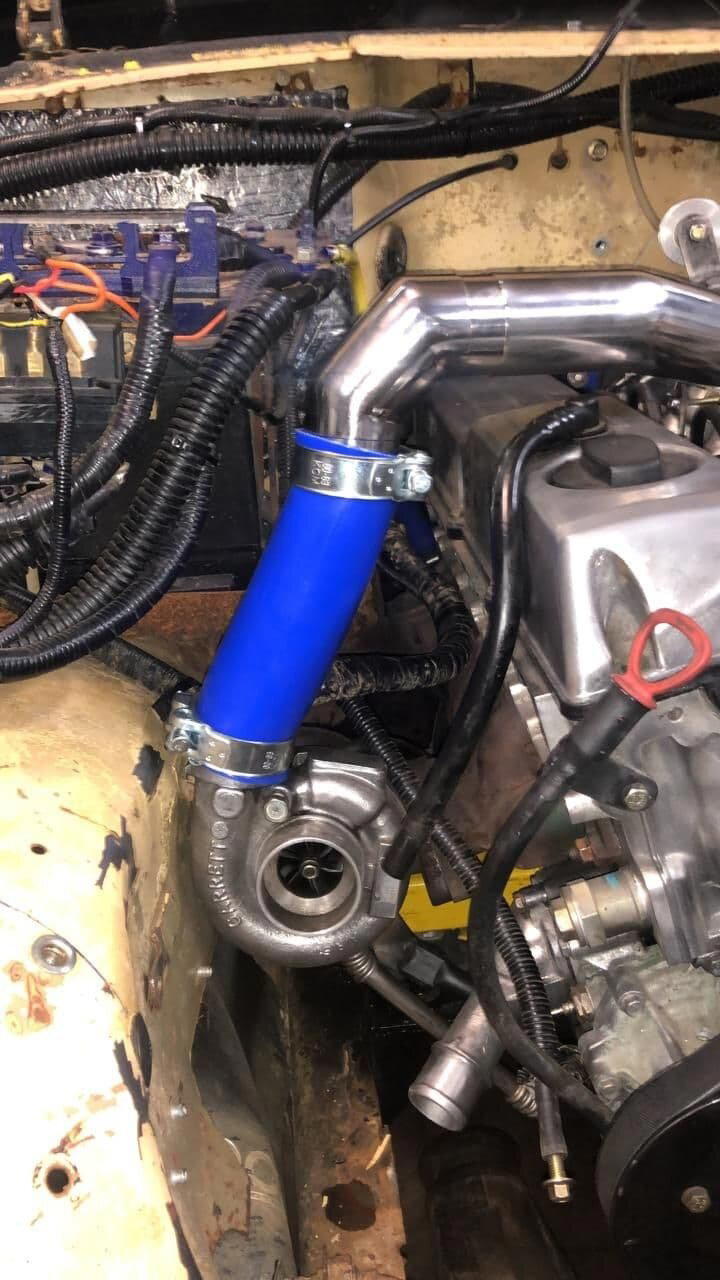

Ну и в сборе на УАЗе:

Даже жалко, что эту красоту никто не увидит... Хотя, стопэ! УАЗы довольно часто загорают с открытым капотом, из-под которого торчит несколько жоп! Увидят!!!! :) :) :)
