Делаем FM-радиостанцию на одном транзисторе

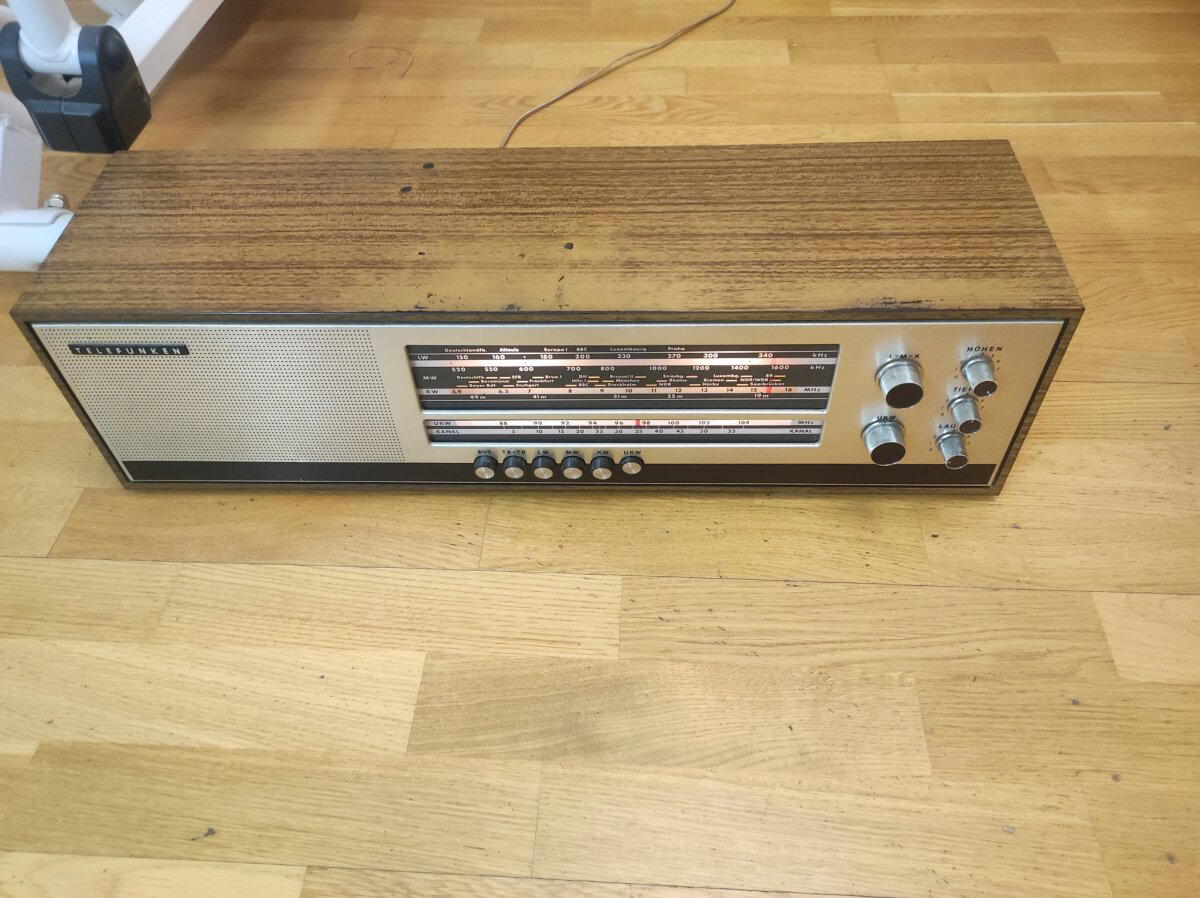

Привет, Пикабу! После ремонта ретроприёмника Telefunken Gavotte, про который я снял видео, но ещё не написал пост (каюсь, обещаю исправиться), захотелось немножко поиграться в радиохулигана рассмотреть и аспект передачи радиосигнала.

С этой целью собрал простейщий передатчик с ЧМ-модуляцией на одном транзисторе. Вот он:

Не будем тянуть кота за все подробности и сразу перейдём к схеме:

По сути - это схема генератора Колпитца, но с одной оговоркой, которая и позволяет передавать при помощи него частотно-модулированный радиосигнал. К базе транзистора, как видно из схемы, через микшер и разделительный конденсатор подключен источник аудиосигнала (звуковая карта ноута). Этот аудиосигнал немного меняет смещение на P-N переходах транзистора, что влияет на собственную ёмкость этих переходов. В итоге мы чуть чуть меняем ёмкость, которая, в основном, определяется конденсатором в 10пФ, подключённым между коллектором и эмиттером транзистора. От этого в такт входному аудиосигналу меняется и частота передатчика. Передающая антенна, представляющая собой кусок провода, подключена к эмиттеру транзистора через конденсатор 2пФ. Вот, собственно, и весь принцип работы, который я, кстати, подсмотрел в модуляторе приставки Денди :)

Пять минут на сборку схемы и "мама, я в эфире!" :)))

Ну и, как всегда, видео-версия поста: тыц. Когда видео наберёт >=10 лайков, сниму видео и напишу пост про радиовещание со стереозвуком :)

Пикабу познавательно-радиохулиганистый :)
